Схема отопления частного дома с электрокотлом: порядок действий, установка

Содержание статьи:

  • Достоинства и недостатки
  • Выбор котла
  • Выбор места установки
  • Дополнительное оборудование
  • Схемы системы отопления с электрокотлом
  • Подключение и запуск своими руками

Для современного пользователя схема отопления частного дома с электрокотлом представляет практический интерес, когда необходимо самостоятельно смонтировать купленное оборудование. Еще до его приобретения вам нужно будет разобраться с видами котлов отопления, а также с особенностями их установки и подключения. Также важно правильно оценить преимущества и недостатки котельного оборудования, установленного в загородном доме.

Преимущества и недостатки

Электрический котел не требует отвода продуктов сгорания с той же эффективностью

К преимуществам отопления в частных домах электрическими котлами относятся:

  • комфорт, создаваемый условиями обогрева при минимальных затратах;
  • высокая эффективность при относительно небольших размерах;
  • простота установки с учетом грамотно подобранного места;
  • неприхотливость в уходе и безопасность эксплуатации бойлера;
  • широкий выбор мощностей и экологичность.

Благодаря этим характеристикам пользователю легко подобрать модель, оптимально подходящую для обогрева помещений любой категории. К преимуществам электрических котлов можно отнести их относительно невысокую стоимость. Эксплуатационная безопасность проявляется в отсутствии открытого пламени, как это наблюдается в газовых котлах, а экологичность – в отсутствии продуктов горения, загрязняющих окружающую среду.

Минусом электрических котлов считается большое энергопотребление и необходимость заземления корпуса. Для решения первой проблемы можно приобрести оборудование со встроенным буфером хранения. Второй устраняется устройством надежного заземляющего контура, расположенного на приусадебном участке одно- или двухэтажного дома.

Выбор котла

Основными критериями выбора агрегатов для личного потребления являются их тепловая мощность, характеристики питающей сети и способ электрического отопления. По последнему признаку все электрические котлы имеют следующие конструкции:

  • отопительные приборы со встроенными нагревательными элементами;

    • электродные сборки

  • ;

    • Индукционные котлы

  • .
индукция
Нагревательный элемент — ТЭН

Первые модели в списке являются наиболее распространенными, благодаря их низкой стоимости и простоте обслуживания. Неоспоримым преимуществом таких котлов является безопасность эксплуатации. В случае разгерметизации системы отопления и утечки из нее теплоносителя защитный механизм отключает водонагреватель от сети, после чего нагрев воды прекращается до ее повторного заполнения.

В электродных котлах реализуется известное физическое явление, называемое электролизом. Когда переменный ток проходит через электролит из-за случайного столкновения ионов, электрическая энергия преобразуется непосредственно в тепло. Благодаря прямому производству тепла КПД таких котлов очень высок. С другой стороны, эти агрегаты нуждаются в постоянном контроле за состоянием тепловой среды, что усложняет систему управления и удорожает оборудование.

Принцип действия индукционных котлов основан на явлении электромагнитной индукции. При протекании тока по обмотке, намотанной на керамическую трубку, расположенный внутри ферромагнитный элемент нагревается под действием вихревого поля. Тепло от него передается водоносителю.

К преимуществам индукционных котлов относятся их относительно небольшие габариты и долговечность. Подобно оборудованию, оснащенному ТЭНами, данные изделия способны работать с любым типом теплоносителя (вода, антифриз, дистиллят и т.д.).

Выбор места установки

Существующие стандарты не предусматривают ограничений на конкретное место установки электрокотла. Он выбирается из соображений безопасности эксплуатации с учетом его экстремальных характеристик (максимальной мощности) и должен удовлетворять следующим требованиям:

  • возможность ограничения доступа жильцов к силовому оборудованию;
  • наличие отдельной линии с распределительной коробкой, позволяющей подключать мощное силовое оборудование;
  • возможность заземления корпуса котла.

Для выполнения первого требования имеет смысл установить мощный наружный блок изолированно – в гараже или подсобном помещении. Компактные настенные модели можно разместить на кухне или рядом с устройством ввода. Особое внимание обращается на возможность подключения теплотрассы с аккумуляторной проводкой. Кроме того, выбранное место должно обеспечивать легкий доступ к агрегату в случае ремонта или технического обслуживания.

Дополнительное оборудование

Из дополнительного оборудования — расширительный бак и циркуляционные насосы

Обвязка электрокотлов комплектуется с учетом применения следующих обязательных элементов:

  • Циркуляционный насос, используемый для перемещения теплоносителя по контуру отопления в для того, чтобы передать тепловую энергию батареям, которые могут обогреть окружающее пространство.
  • Бачок расширительный, предназначен для временного накопления излишков охлаждающей жидкости при ее перегреве.
  • Манометр, используемый для контроля давления в системе.
  • Автоматический воздухоотводчик (кран Маевского).
  • Предохранительный клапан, срабатывающий только в аварийных ситуациях — при закипании водовоза, при остановке насоса или полном баке.

Порядок работы последнего элемента предусматривает слив излишков теплоносителя в канализацию.

По стандартам при установке электрокотла обязательна установка группы безопасности, дублирующей функции некоторых устройств.

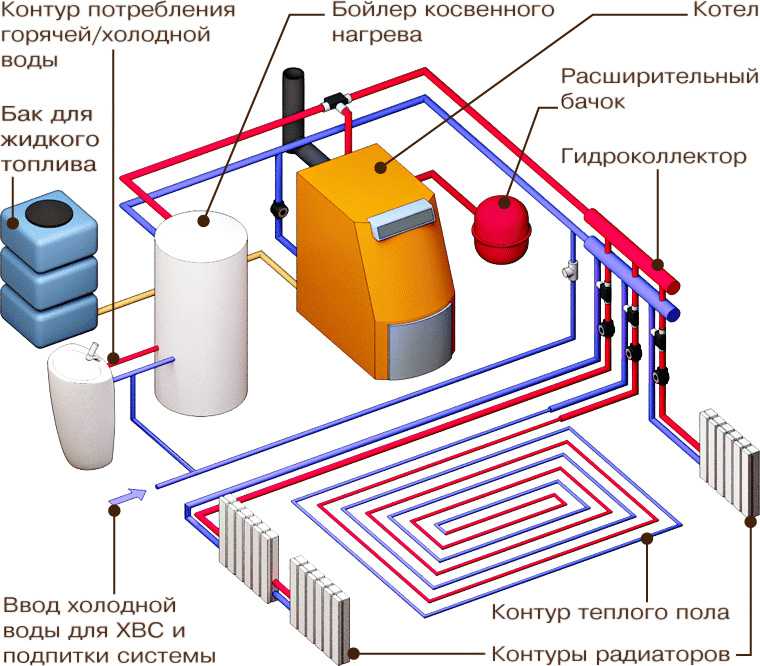

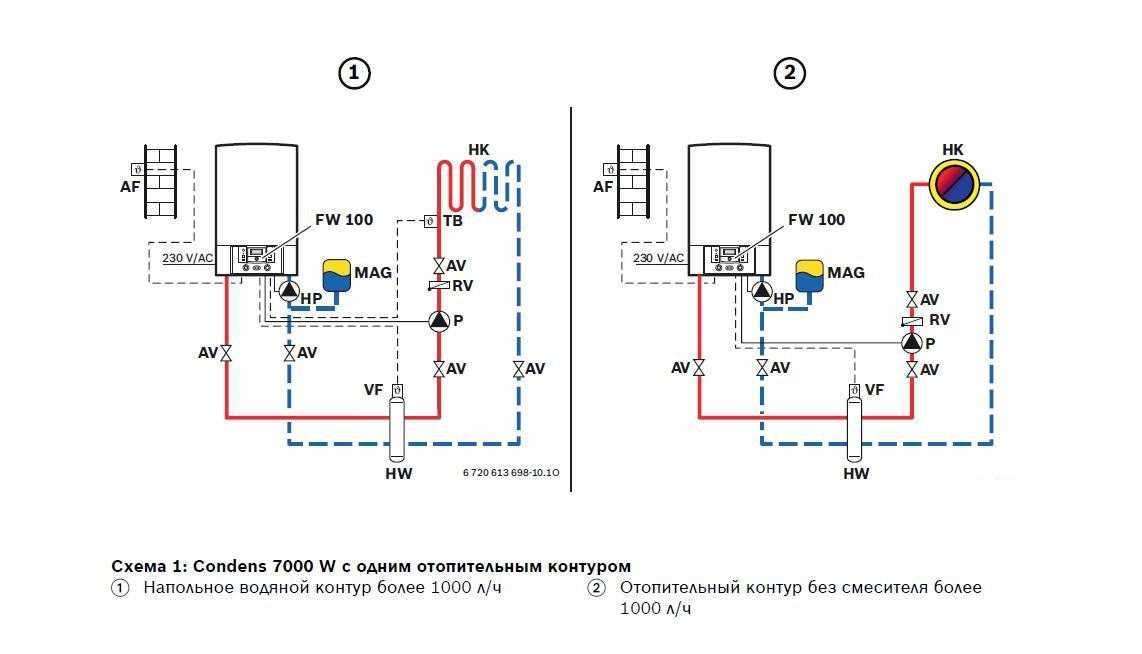

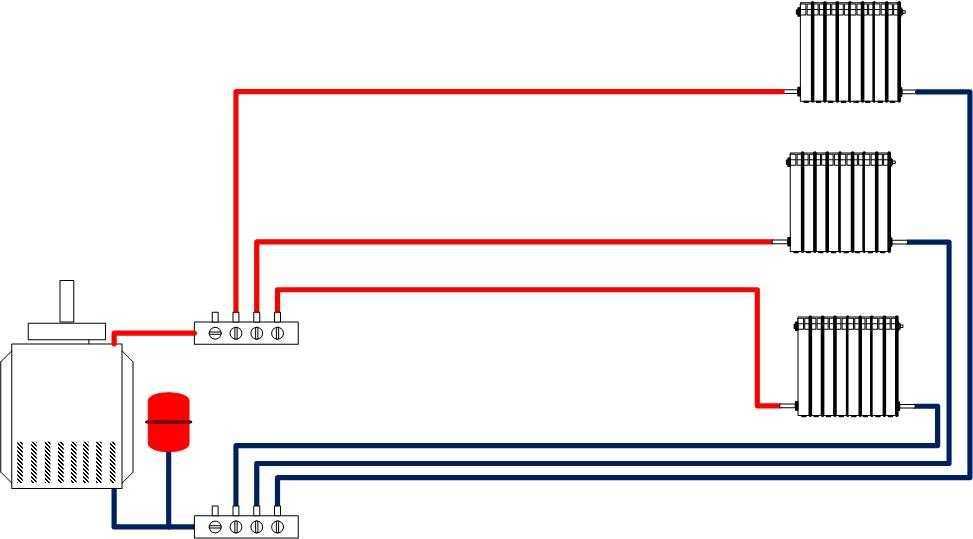

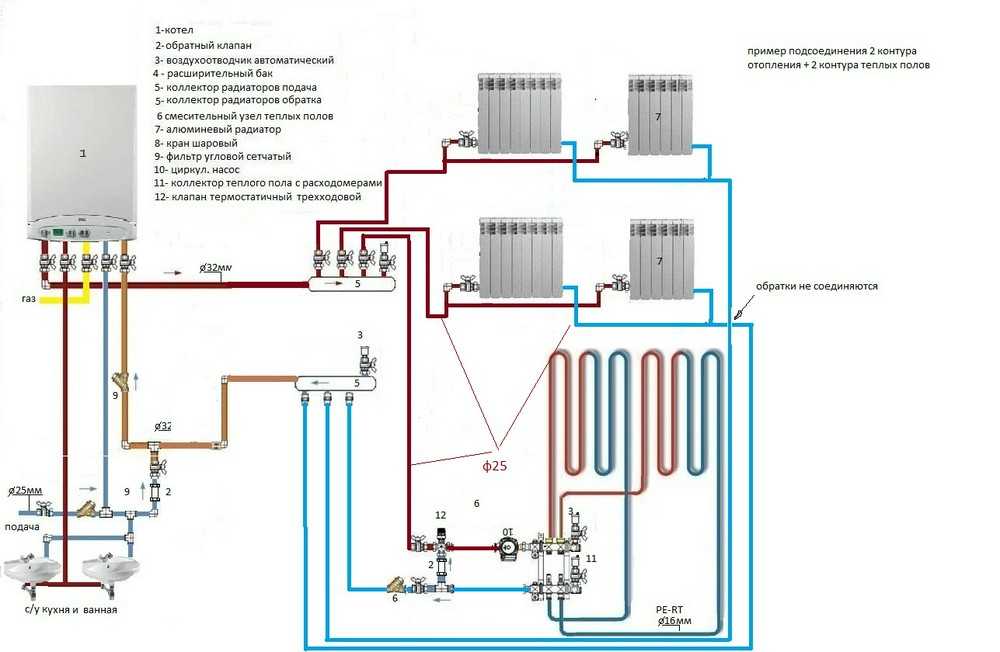

Схемы системы отопления с электрокотлом

В сочетании с газовыми или твердотопливными котлами применяются разные схемы подключения

В зависимости от конструкции агрегата и его функциональных возможностей схемы подключения электрокотла к системам отопления будет отличаться. Возможны следующие варианты:

  • При наличии насосного оборудования и расширительного бака потребуется более сложная схема электрокотла для отопления.
  • Востребована его упрощенная разновидность, если этих компонентов нет.
  • Совершенно другой вариант необходим, если в системе трубопроводов имеется буферный бак или требуется подключение к бойлеру косвенного нагрева.
  • При использовании схемы подключения твердотопливного котла и электрического котла в одной системе используется специальный метод переключения.

Совершенно другой подход потребуется при совмещении оборудования с газовым котлом. При выборе двухконтурного агрегата в схемном решении придется предусмотреть линию подключения к линиям отопления и ГВС.

Подключение и запуск своими руками

Требования к сечению алюминиевых и медных проводников для подключения котла

Конкретная схема подключения электрокотла к системе отопления выбирается с учетом следующих соображений:

  • Допускается для подключения отопительных приборов мощностью до 3,5 кВт к розетке.
  • Чтобы отапливать дом электрокотлом до 7 кВт, потребуется подключить его силовой кабель напрямую к автомату, установленному в распределительном щите.
  • Образцы котельного оборудования заявленной мощностью до 12 кВт обычно подключаются к однофазной сети напряжением 220 вольт.
  • Для агрегатов большей энергоемкости потребуется трехфазная питающая линия на 380 вольт.

Перед вводом в эксплуатацию обязательно проверить подключение соответствующих компонентов электрокотла к отопительному контуру.

Согласно требованиям ПУЭ подключение установки к электросети осуществляется через связку УЗО плюс автоматический выключатель, выбранный из расчета номинального тока потребления. Значение последнего указывается в паспорте устанавливаемого оборудования и учитывается по фазам. Сечение жил силового кабеля выбирается по специальным таблицам и зависит от мощности подключаемого агрегата.

Пробный пуск

Перед запуском котла необходимо:

  1. Проверить надежность электрических контактов и герметичность муфт, а также отсутствие утечек в арматуре и соединениях труб.
  2. Заполнить систему отопления теплоносителем через подпиточный кран.
  3. Выпустить воздух из системы через кран Маевского или аналогичное устройство.

При запуске давление в системе необходимо контролировать с помощью встроенного в нее манометра.
