Отмостки вокруг дома своими: Отмостка вокруг дома своими руками: как правильно сделать, инструкция

Отмостка своими руками | Строительная компания «Эко Дом»



Отмостка около дома — это широкая полоса, сделанная чаще всего из бетона и расположенная по всему периметру здания. Основная ее задача — отвод воды (дождь, снег) от фундамента.

Она усиливает гидроизоляцию не только фундамента, но и стен здания в нижней их части. Кроме этого отмостка служит функциональным и декоративным элементом, делая вид сооружения завершенным. Сегодня я расскажу своим читателям о том, как сделать отмостку дома своими руками.

Рекомендуемая ширина отмостки — 1 метр. Но ширина зависит не только от желания и удобства, но и от вылета кровельного покрытия по отношению к периметру стен дома. Наружный край отмостки должен выходить за проекцию линии вылета крыши минимум на 20 сантиметров.

Отмостка вокруг дома своими руками:

1. Проводится разметка будущей отмостки. Для этого при помощи строительного отвеса с края кромки крыши находятся проекции линии вылета кровли. От полученной линии откладывается по 30 сантиметров. Но воспринимать кромку крыши как базовую линию, пожалуй, не стоит. Окончательно нужный размер нужно откладывать от стен дома. После этого на углах разметки забиваются в грунт куски арматуры, к которым привязывается разметочный шнур. В идеале, углы между пересекающимися шнурами должны быть 90 градусов.

2. Согласно разметке удаляется грунт на глубину в 25 сантиметров по всему периметру отмостки.

3. Из досок, фанеры, пластика делается опалубка. С внешней стороны опалубка должна фиксироваться забитыми в грунт деревянными кольями. Причем чем чаще будут забиты колья каркаса опалубки, тем меньше вероятности, что под действием распирающей силы бетона опалубка будет деформироваться.

4. Затем на базовую поверхность грунта насыпается песчаная подушка толщиной в 5 сантиметров. Песок нужно обязательно утрамбовать, предварительно смочив водой. После этого на песок насыпается и выравнивается слой щебня. Толщина слоя щебня приблизительно 5 сантиметров.

5. Между отмосткой и поверхностью цоколя должен находиться компенсирующий шов. Он нужен для того, чтобы в результате просадки дома не произошла деформация отмостки и ее растрескивание. Для этого между отмосткой и поверхностью цоколя укладывается два слоя рубероида. Либо на поверхность цоколя наносится мастика или вспененный полиэтилен.

6. Можно дополнительно создать гидроизоляцию отмостки, если уложить гидроизоляционный материал с захлестом на стену дома. Материал укладывается сразу на первый слой бетона. Однако делать подобную операцию рационально только, если грунтовые воды находятся слишком близко к поверхности. В прочих случаях можно обойтись и без дополнительной гидроизоляции. Затем укладывается армировочная металлическая сетка на базовую поверхность отмостки.

7. Перед тем как начать заливку бетоном, нужно разметить уклоны отмостки. Уклон ни в коем случае не должен идти в сторону дома. Чаще всего уклон идет в сторону от дома, в некоторых случаях существует двойной уклон — от дома и параллельно стене дома.

Нормальный уклон 3–7 градусов. Чтобы не просчитаться с уклоном его планируют еще до заливки бетоном. Линия заливки на опалубке должна находиться ниже линии заливки на цоколе. Чтобы не ошибиться при формировании уклонов от линии на стене, метки переносятся при помощи гидроуровня на опалубку. Затем от полученной линии откладывается линия ниже, которая и будет соответствовать линии заливки.

Имеет смысл натянуть нитки, по которым потом будет формироваться уклон. На стене нитки крепятся при помощи быстрого монтажа, на опалубке — гвоздями. Нормальное размещение контрольных ниток — через один метр.

8. Перед тем как приступать к заливке через каждые 2 метра создаются компенсационные швы из демпфирующих материалов. Компенсационные швы не дадут растрескиваться отмостке при резких перепадах температуры.

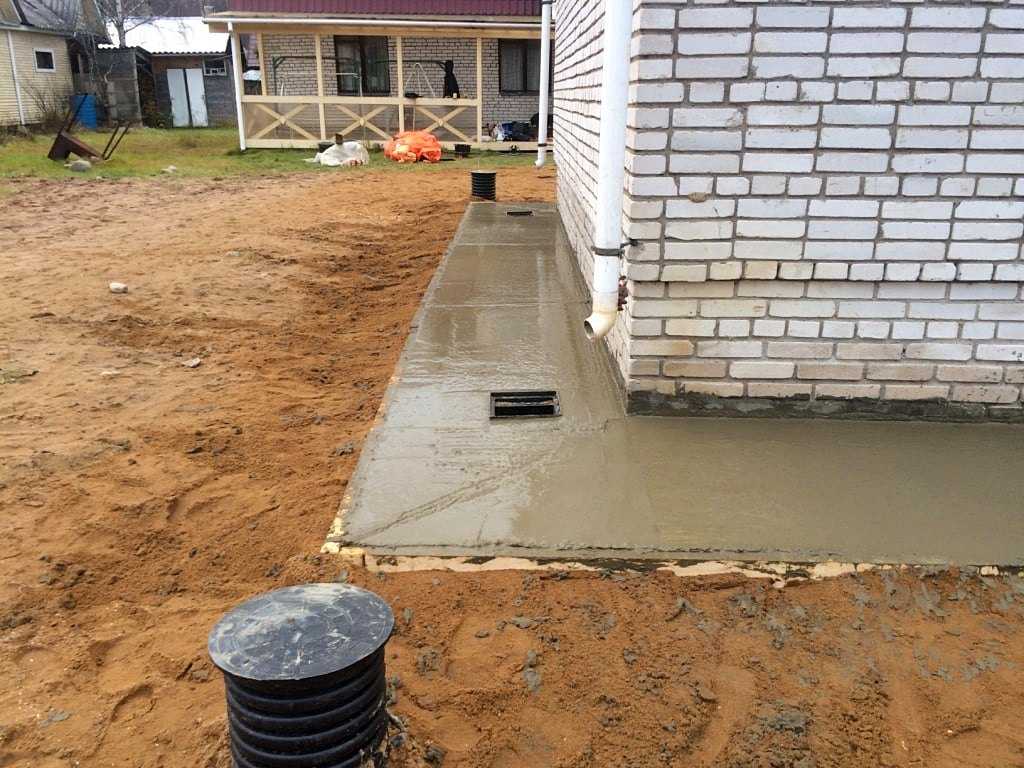

9. После этого проводится заливка бетоном. В процессе заливки нужно установить сегменты ливневки, если такие предусмотрены под стоками с крыши. После того как бетон схватится, по ниткам при помощи правила выравниваются нужные уклоны.

Затем вся залитая поверхность покрывается полиэтиленовой пленкой, чтобы исключить неравномерное высыхание и растрескивание поверхности. Если очень жарко, то поверхность нужно периодически заливать водой. Окончательно бетон застынет через двое суток.

Теперь вы знаете, как сделать отмостку вокруг дома. Как видите, это не так уж и сложно, если знать порядок действий и иметь под рукой необходимый инструмент.

Отмостка вокруг дома — 110 фото идей создания отмостки своими руками








Вся конструкция дома важна, в нее входит много деталей, создающих целостность и выполняющих свою роль. Сейчас будем говорить о завершающем этапе строительства личного жилья. Основная роль в нем отводится правильной укладке защитного покрытия.

Если оно сделано качественно, тогда фундамент вместе с грунтом получит достаточную защиту, и это позволит использовать жилое пространство длительное время. Отмостка образует комфортность использования жилья за счет формирования защиты от влаги, которая без нее могла бы просачиваться к фундаменту и вредить его устойчивости.

Из-за этого очень важно знать, как сделать отмостку вокруг дома правильно, чтобы служила многие годы. Ее роль считается первостепенной, поскольку влага может значительно размыть фундамент, и привести к разрушению любого строения.

Значение такой отделки увеличивается в случае применения мелкозаглубленной основы для здания. Вода способна наносить ей больше повреждений, доставая до подошвы быстрее, но с помощью качественной отмостки — это становится не возможным, и дом остается крепким всегда.


Если подошва по каким-то причинам размокнет, строение начнет заметно проседать. В случае применения глубокого погружения подошвы фундамента ей тоже потребуется преграда для проникновения воды. Она должна монтироваться в любом случае невзирая на надежность основания, тип почвы и других, сопутствующих условий.

Ознакомьтесь с надежными видами через фото отмостки вокруг дома, выполненные профессионалами для различных проектов. Они показывают множество подходов к процессу укладки, подходящих для задумок архитекторов, дизайнеров с учетом выбранного стиля дома.

Нет четких рамок для обустройства рокария — возможен и живописный беспорядок, приближенный к натуральному горному альпийскому ландшафту, так же уместны плоские каменистые гравийные дорожки из цветного щебня или галечника, причудливо уложенные.
Камни для рокария подойдут любые, какие найдете в своей местности — от крупных валунов-булыжников, до средних и, наконец, мелкофракционной отсыпки.

Подойдет гранит, известняк, дикий камень, очень живописно выглядит выветренный камень.
Создание рокария на своем участке вы можете доверить ландшафтному дизайнеру, а можете сотворить своими руками исходя из своих вкусов и предпочтений.

Краткое содержимое статьи:

Зачем добавлять ее в проект дома?

Важно помнить, что правильна отмостка поможет уберечь строение от серьезных проблем в процессе эксплуатации хозяевами. Первым делом необходимо заняться подбором подходящего материала под ваши цели ее укладки. Чтобы ее свойства, оказались максимально полезными, нужно подобрать правильную ширину плиток, образующих ее площадь.

Специалисты не рекомендуют ограничивать пространство для нее. Если получается больше, то это лучше, чем меньше места под ее размещение. Вода испарится с ее поверхности или сможет впитываться в землю на удаленном расстоянии от фундамента не нанося ему вред.

Важно: Рекомендуется обкладывать здание отмосткой не менее, чем на 80 см от его любого края. В противном случае это, может, оказаться бесполезным занятием. И не стоит забывать об декоративных возможностях такого покрытия. Его можно сделать частью всего дизайна.


Она обладает и другим назначением, ее используют в качестве дорожек для прохода вдоль дома. Прошел дождь и везде скопится много влаги, а она поможет добраться до некоторых уголков дачи в комфортных условиях. Это очень важный момент из-за него рекомендуется серьезно отнестись к этой части проекта и сделать отмостку по уму на основе достаточного размера.

Если она будет слишком узкой, тогда придется передвигаться по ней боком, что не особо приятная забава для жильцов. Специалисты считают, что она должна достигать размера в 1,2-1,5 метра по ширине. Это откроет все ее функциональные возможности и обеспечит достаточное отгораживание фундамента от водного вмешательства.

Каково ее устройство?

Важно учитывать наличие уклона для нее, чтобы направлять воду от стен, а не под них. Строители подсчитали, что оптимальным уклоном является 50-100 мм для 1 метра ширины. Но передвижение по ней будет не очень удобным, из-за этого придется сделать выбор — надежная защита или увеличенная проходимость.

Компромиссным размером считается 15-20 мм для 1 метра ее ширины. Так вода будет отходить с меньшей скоростью, но по покрытию легко пройдет любой человек.

Чтобы определиться, важно осознать все нюансы, и, сделать, подходящее устройство отмостки вокруг дома для всех членов семьи. Это поможет предотвратить необходимость перестраивания этого важнейшего изделия, формирующего надлежащие характеристики жилья за городом.

И также стоит придерживаться разработанных требований для длительной эксплуатации:

  • Ширину нельзя делать меньше, чем размер выступа у кровли, поскольку вода будет стекать дальше нее, и это сведет ее полезные качества к нулю;
  • Ее нельзя прерывать и необходимо проводить по всему периметру дома;

Что потребуется для ее создания?

Обратится к профессионалам и смотреть, как они все сделают за короткий промежуток времени. Или сделать ее собственными усилиями. Во втором случае потребуется подобрать правильные материалы. Доступны различные вариации ее формирования, но отмостка из бетона признана самой простой и качественной из всех популярных видов. Ее не сложно оформить для любого площади.

Для начала очищается территория, на которую будет ложиться необходимая поверхность. Потом используется арматура, ее прутья укладываются по принципу сетки. Они должны обладать диаметром не менее 6 мм, чтобы обеспечить необходимую функциональность. Их легко соединить с помощью достаточно объемной вязальной проволоки.


Пришел момент установки опалубки в виде, протяженных деревянных досок. Все можно выполнять заливку опалубки, подходящим видом бетона.

Для правильного выполнения этого процесса придется пользоваться рядом инструментов и материалов:

  • Лопата нужна для копания ям под основную работу;
  • Гидравлический уровень поможет наладить одинаковый угол укладки по всей площади дома;
  • Тачка обеспечит упрошенный вывоз отходов и доставку необходимого количества щебня;
  • Ручная трамбовка потребуется для выравнивания неровных мест;
  • Гидроизоляция обеспечит надежность конструкции;
  • Утеплитель гарантирует долговечность отмостки;
  • Щебень укрепит ее и сделает монолитной;
  • Глина свяжет все ее части в одно целое;
  • Армированная сетка на основе ячеек в 10 х 10 может заменить прутья арматуры.

Основная работа на основе применения бетона

Состоит из формирования двух ее слоев — для подстилки и покрытия. Сейчас поясним, как залить отмостку без осложнений собственными руками с учетом всех строительных принципов.

Подстилающий либо начальный слой поможет образовать ровность поверхности для покрывающего уровня, называемого финишным этапом. Для первого уровня идет песок, щебень и глина. А сверху будет самое важное бетонное покрытие.

Именно за счет этой композиции обеспечивается мощная преграда против воды. Известно, что она способна проникать весьма глубоко, но в этом случае ей придется стекать и прокладывать другой путь вдали от фундамента.

Но перед этой частью необходимо удалить грунт на глубину примерно в 20-30 см по всему периметру вокруг дома. Потом начинаем уплотнять основание, чтобы оно было готово для другой работы. Если обнаружены корни растений их можно оставить в покое, и не удалять.

Но, чтобы предотвратить их рост желательно выполнить обработку всех отростков с помощью гербицидов. Если они будут расти, тогда обязательно повредят отмостку.

Формируем съемный вариант опалубки с помощью деревянных досок. Образовываем пласт из глины, а потом покрываем его песком примерно на 10 см. Песок необходимо уплотнить с помощью утрамбовки. Потом он слегка поливается водой. Приходит время щебня, он размещается на 6-8 см в вырытом основании.

Чтобы укрепить строение используется армированная сетка или прутья арматуры. Теперь создается компенсационный вариант шва между цоколем и основной частью отмостки. Для этого хороша смесь песка и гравия, рубероид, герметик, вспененная версия жгута.


Подходит время для заливки основного материала. Сейчас бетонная отмостка еще не готова, но уже обретает завершенную форму. Перед заливкой основного раствора необходимо уложить рейки из дерева после каждых 2 или 3 метров. Перед установкой они обрабатываются покрытием против гниения.

Важно следить за правильным уклоном их размещения. Они помогут создать правильную форму. Потом доходит дело до бетона. Необходимо использовать качественный тип вроде М 250 или М 300, подходящий для различных дорожных работ.

Чтобы сделать покрытие крепче допускается применение метода железнения с помощью сухого или мокрого подхода. Он заключается в добавлении еще одного мелкого слоя в 2-3 мм поверх засыхающего бетона.

Первый состоит из сухого бетона, который необходимо осторожно вдавить в главный слой с помощью постукивания.

Мокрая версия включает в себя раствор из церезита, жидкого стекла, просеянный цемент и воду. В течение 7-10 дней полученная масса затвердеет. Теперь изделием можно пользоваться.

Видим, что весь процесс довольно простой, но занимает много времени. А еще важно подумать о достаточном количестве средств на полное его выполнение. Итоговая стоимость работ по заливке отмостки может оказаться внушительной, но это будет зависеть от ее размеров и качества.

Естественно ее можно сократить, и использовать упрошенный вариант монтажа, что поможет сэкономить, но скажется на качестве и долговечности.

Фото отмостки вокруг дома
