Откосы на улице: Отделка откосов окон снаружи, различные варианты и поэтапная технология

Как сделать наружные откосы для пластиковых окон своими руками

Отделка дома снаружи – сложный процесс, состоящий из множества нюансов.
Окно – одна из важных составляющих. Здесь важна не только эстетика, но и практическая сторона:
защита от сквозняков, высоких и низких температур. Как сделать откосы на окнах с улицы?
Об этом важно знать всем, кто недавно поставил пластиковые стеклопакеты или просто собирается улучшить
качество своего жилища.

Откос для пластиковых окон снаружи: зачем это нужно?

Некоторые хозяева, поменяв стеклопакеты, забывают или откладывают на потом важный элемент – откос снаружи.
Большинство фирм, которые производят свой монтаж, включают в работу внутреннюю отделку.
После работы со стороны комнаты все смотрится эстетично, проем защищен от продувания накладкой из ПВХ, под ним
– слой монтажной пены.

Внутри красиво и надежно, но как обстоит дело с уличной стороны? Причины, по которым необходимо наружное
обустройство:

• Фирма-исполнитель, устанавливающая окно ПВХ в дом, может недостаточно хорошо сделать герметизацию оконного
  периметра в месте соединения со стеной. Зимой это легко заметить по сквозняку. Нет, со стеклопакетом все в
  порядке – проблема в откосе! Для того, чтобы ее решить, не обязательно переделывать внутреннюю работу
  – нужно просто установить наружное утепление.

• Даже если внутри все сделано идеально, остается нерешенным вопрос с монтажной пеной.
  Дело в том, что улица – это место, для которого этот материал мало предназначен – его нужно закрыть материалом:
  штукатуркой, пластиком, металлом и т.п. Только так он будет защищен от постепенного разрушения
  под воздействием УФ-лучей.

• Необходима защита не только от холода и солнца, но и от воды. Если откос оставить не заделанным, например,
  с осени до весны, то внутрь щелей попадет влага – на морозе она расширится, окно может пострадать
  – щелевые отверстия станут больше.

• Привлекательный вид. Фасад дома будет выглядеть намного эстетичнее, если закрыть неприглядные щели.

Чем сделать откос: учимся штукатурить

Традиционный и недорогой вариант, которым можно обработать окно – это штукатурка. Улица – сторона,
для которой она отлично подходит по всем характеристикам. Этапы:

• Срежьте остатки монтажной пены, которые выступают с наружной стороны, сметите пыль веником.

• Зашпаклюйте все щели или используйте пену для заполнения щелей, зазоров, углублений, срежьте выступающие излишки.

• Начните с подоконника: зашпаклюйте все снизу, саморезами прикрепите подоконник.

• По бокам и сверху установите специальные маячки из пластика или металла, на гипс, с интервалом в 30 см.

• Строительной смесью или обычной штукатуркой создайте новый откос – на раму он должен заходить на 10 мм.
  Для нанесения используйте металлический шпатель. Штукатурная смесь должна закрывать маячки.

• Зашлифуйте поверхность наждачной бумагой, после высыхания.

Если штукатурите окно впервые, купите готовую строительную смесь белого цвета. Ее не нужно будет красить и удобнее класть.

Наружный откос: отделка своими руками с помощью пластика

Основной материал работы – панель из ПВХ, или сэндвич. Пошаговая инструкция:

• Очистите стену с улицы, срежьте пену, заделайте щели.

• Установите подоконник – установка такая же, как и в предыдущем случае.

• Возьмите пластиковый профиль формы «П», прикрутите его к раме саморезами по металлу.

• Для того, чтобы закрепить наружный финишный профиль, монтируйте специальную фиксирующую ленту.

• На стену нанесите полоску из монтажной пены – она будет утеплителем.

• Выкроенный и обрезанный на нужную длину пластиковый откос вставьте в профили.

Вариант подходит для новичков – не нужно ждать засыхания раствора и выравнивать.

Металлический откос

Планки из металла сложно прикрепить сразу к стене не получится. Правильный способ – это установка обрешетки
из деревянных планок. Зафиксируйте их с помощью саморезов в стене, толщина каждой планки – около трех сантиметров.

Металлические листы закрепите на полученных «пеньках». Для этого потребуются саморезы с прессшайбой.
Внутреннюю пустоту между стеной и металлом заполните строительной пеной или пеноизолом (жидким пенопластом).
Некоторые советуют использовать для этого минеральную вату – не лучший вариант, т.к. она слеживается и накапливает влагу.

Гипсокартон

Выбирайте специальные водостойкие ГКЛ, т.к. область нашей работы – улица.
Обычный гипсовый картон под воздействием воды быстро разрушится. Процесс подготовки такой же, монтаж аналогичен ПВХ-панелям.
Разница – гипсокартон тяжелее пластика, поэтому крепить его нужно более основательно.

Для того, чтобы прикрепить ГКЛ к раме, нужно прикрутить деревянные планки или П-образный и финишный профили.
Для страховки помимо саморезов можно использовать клей, предназначенный для работы с этим материалом.
По окончании откосы шпаклюются, покрываются краской.

Материалы существуют разные: выбирайте свой вариант, исходя собственных навыков или бюджетных возможностей.
Наиболее дешевым будет оштукатуривание, дорогим – отделка металлом.

Читайте также

• Как залить стяжку пола своими руками

• Как починить смеситель

• Как утеплить балкон самостоятельно

Отделка откосов снаружи (74 фото) — фото

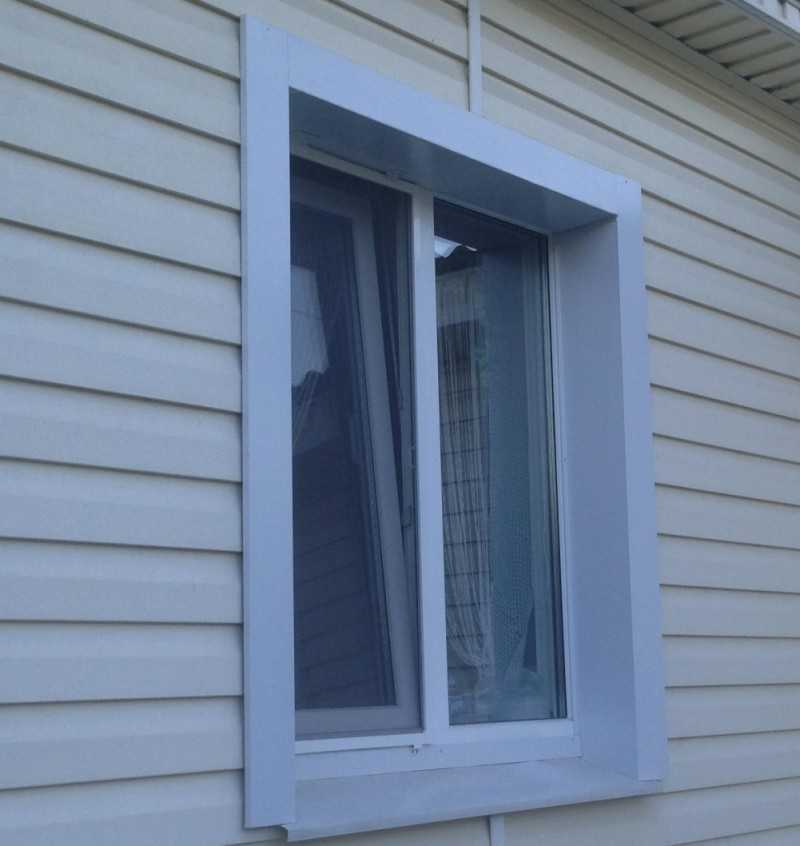

Пластиковое окно снаружи
