Отделка дымохода на крыше: Отделка трубы на крыше профнастилом — советы с фото и видео

Отделка дымохода на крыше — герметизация и облицовка

Дата последнего изменения:

13 февраля 2017

Время на чтение:

8 минут

1035

Любой частный дом оборудован системой отопления. Это может быть котел газовый или твердотопливный, а может быть камин или русская печь. Обязательно предусматриваются вентиляционная система и система отвода дыма или продуктов горения. Для этого устанавливается на кровле дымоотводная труба.

Дымоход — это часть кровли, которая должна быть эстетичной и гармонировать с общим обликом дома, а вместе с тем безупречно выполнять свое предназначение, несмотря на все негативные воздействия окружающей среды. Поэтому отделку дымохода на крыше необходимо производить, руководствуясь принятыми нормами СНиП.

В случае если работы будут выполнены некачественно, могут возникнуть серьезные проблемы.

  • Незаделанные совсем или плохо заделанные щели между кровельным материалом и печной трубой могут дать течь в крыше. В большинстве случаев именно это место в кровле самое уязвимое.
  • Влага, попадая на деревянную стропильную систему, приводит к загниванию, гниению и быстрому разрушению балок.
  • Значительно ухудшается тяга в дымоотводе из-за плохой герметизации зазоров и скопления большого количества конденсата.

В этой статье

  • Рекомендации по выбору места для установки дымохода
  • Примыкание дымоотвода к кровле
  • Материалы для отделки дымоходной трубы
  • Примеры герметизации дымохода
  • Итог

Рекомендации по выбору места для установки дымохода

Любые строительные работы, тем более те, которые подразумевают вывод из помещения дыма и продуктов горения, проводятся после согласования с пожарными службами и архитекторами. Где установить дымоотводную трубу, решает по итогу заказчик, но руководствоваться некоторыми правилами все же стоит.

  • Самый лучший вариант — установить рядом с коньком. На этом месте меньше всего скапливается снег, поэтому примыкание кровли к дымоходу будет меньше подвергаться атмосферным осадкам и вероятность протечек снижается в разы. К тому же чем выше к коньку крыши будет располагаться труба, тем ниже ее необходимо устанавливать.
  • Не стоит устанавливать в ендовах, местах скопления атмосферных осадков. Даже если очень хорошо провести заделку дымоотвода гидроизоляционными материалами, герметиками, все равно нет гарантии, что кровля не даст рано или поздно течь.
  • Для того чтобы не задувался ветром дым из трубы в окно мансарды, дымоход следует устанавливать как можно дальше от таких окон.
  • Не рекомендуется делать примыкание трубы к кровле жестким, иначе при разрушении кровельной системы разрушится и дымоотвод.

Примыкание дымоотвода к кровле

Труба для дымоотвода может быть изготовлена из разных материалов — металла, кирпича или асбестового цемента. На материал, из которого будет изготовлена труба, влияют технические характеристики используемого для отопления котла и топлива. Так, например, нормативной документацией запрещено использовать металлические дымоотводы при сжигании угля и дерева.

Материалы для герметизации дымохода на любой кровле используются в зависимости от материала самой трубы и имеют каждый свои особенности укладки.

[wpsm_box type=»warning» float=»none» text_align=»left»]
Квадратная и прямоугольная формы дымохода самые удобные для проведения гидроизоляции, т. к. в продаже всегда есть планочные детали для отделки.
[/wpsm_box]

Отделка круглого дымохода на крыше происходит следующим образом:

  • монтируется по периметру короб;
  • укладывается негорючий и не подвергающийся воздействию высоких температур утеплитель.

По нормам СНиП в целях безопасности запрещено укладывать любой горючий кровельный материал на расстояние менее чем 15—25 см.

[wpsm_box type=»info» float=»none» text_align=»left»]
При строительстве дымохода монтируется по его периметру стропильная система, отдельная от системы основной кровли. В качестве утеплителя может использоваться любой теплоизоляционный негорючий материал, но лучше всего минвата. [/wpsm_box]

В верхней части трубы для защиты от попадания птиц устанавливаются сетки или металлические прутья.

Материалы для отделки дымоходной трубы

От всех негативных воздействий, которым подвергается дымоход, будь то атмосферные или тепловые, защитит облицовка дымохода. Ко всему прочему отделка разными материалами сделает его более привлекательным.

  • Огнеупорный кирпич или плитка. Облицованные таким способом трубы будут гармонировать с любым кровельным материалом и, что привлекательно, на кирпиче или плитке почти незаметно загрязнений. Материал хорошо выдерживает перепады температур. Все швы замазываются специальным составом.
  • Отделка труб штукатуркой. Применяется акриловая, минеральная или силиконовая, но может применяться и обычная. Техника нанесения штукатурки не отличается от техники шпаклевания стен. Преимуществами материала можно назвать доступность, возможность окрашивания в любой цвет, простоту в нанесении и универсальность.
  • Цементно-волокнистые плиты легко справляются с большими колебаниями температур, не поддаются воздействию солнечных лучей и являются экологически чистым негорючим материалом.
  • Дымоход на крыше может быть отделан тем же материалом, что и сама кровля, например профнастилом. В таком случае за достаточно низкую стоимость можно получить привлекательного вида трубу.

Примеры герметизации дымохода

Использование подручных средств для герметизации дымохода давно неактуально. Рынок стройматериалов переполнен разными готовыми решениями данного вопроса.

[wpsm_box type=»warning» float=»none» text_align=»left»]
Следует помнить, что герметизация щелей между трубой дымохода и кровлей не может проходить при помощи обычного силиконового герметика, для этих целей используются специальные, выдерживающие высокие температуры.
[/wpsm_box]

  • Для квадратных или прямоугольных форм труб можно приобрести или сделать самостоятельно металлический фартук, представляющий собой уголки из оцинкованной металлической, свинцовой или алюминиевой ленты. На рисунке наглядно показаны его формы. Он крепится к дымоходу и под кровельным материалом — профнастилом, шифером или металлочерепицей.
  • Круглый дымоход на кровле легко загерметизировать при помощи резинового уплотнителя. Он плотно прилегает к окружности трубы любого диаметра, а его основание крепится саморезами к любому кровельному материалу.
  • Существуют другие материалы для герметизации дымохода, но менее элегантные и эстетичные, как первые два варианта. К таким относятся мембранные ленты. Они приклеиваются к трубе и кровле, защищая от попадания влаги внутрь кровельного пирога через щели.
  • Для лучшей изоляции от протекания следует воспользоваться несколькими изоляционными материалами одновременно.

Итог

Установка и отделка дымохода на крыше — непростое и трудоемкое занятие. Только имеющий опыт и квалификацию печника мастер может установить дымоход по всем правилам нормативной документации СНиП, пожарной безопасности и здравоохранения.

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Рекомендуем по теме

Отделка трубы дымохода на крыше: инструкция

Главная » Дымовые » Самые популярные способы отделки труб дымохода на крыше







На чтение 5 мин



Содержание

  1. Зачем отделывать трубу
  2. Нормы и правила
  3. Чем можно отделать дымоходную трубу
  4. Тонкости облицовки дымохода

Некоторые люди считают, что отделка трубы дымохода на крыше является ненужным излишеством. В действительности утепление и защита наружных деталей дымоотвода необходимы не только для красоты, но и с практической целью.

Отделка трубы дымохода на крыше

Зачем отделывать трубу

Отделка дымохода придает архитектурному строению эстетичность и вид завершенности. Кроме того, облицовка дымоотвода обеспечивает:

  1. Увеличение срока службы. Часть дымоотвода, расположенная с наружной стороны здания, постоянно подвержена температурным перепадам. Но когда совместно с этим происходит скапливание конденсата, материал, из которого сделан дымоход, разрушается в 2 раза быстрее. Чтобы это предотвратить, конструкцию утепляют и облицовывают. Благодаря утеплению точка замерзания передвигается за основу трубы. При этом температурный диапазон понижается, и конденсат внутри конструкции не скапливается.
  2. Хорошую тягу. Если правильно утеплить трубу, то во время топки дымоотводящий канал будет равномерно прогреваться. При этом угарный газ, сажа и другие продукты горения полностью удаляются и не проникают в помещение.
  3. Защиту от гниения. Чтобы внутрь кровельного пирога не попала влага, место соединения трубы и крыши отделывают. Если допустить брак и неправильно сделать герметизацию, атмосферные осадки проникнут внутрь, что приведет к плесени и гниению утеплителя и деревянных элементов.

Защита коммуникаций проводится специальными материалами по установленным нормам и правилам.

Нормы и правила

Обустройство любой системы отопления проводится согласно строительным нормам и правилам, указанным в СНиП 41-01 от 2013 г, т. к. эта система является источником повышенной пожарной опасности. В документ включен перечень всех требований, которые предъявляются к строительным работам систем вентиляции и дымоотвода. В соответствии с инструкцией:

  1. Облицовка дымохода проводится только негорючими материалами. При использовании материала, который подвержен горению, температура возгорания теплоизоляции и отделочного материала должна быть выше на 20°С максимальной температуры наружной части дымохода. Уровень нагревания происходит в зависимости от используемого топлива.
  2. Если облицовочные работы проводят внутри дома и снаружи железом, то материал должен иметь антикоррозийное покрытие. Можно использовать нержавейку.
  3. Толщина кирпичной кладки должна быть 12 см и больше, а толщина конструкции из бетона не меньше 6 см.
  4. Труба из железа и асбоцемента подходит не ко всем отопительным системам. Нельзя использовать этот материал, если в твердотопливной печи температура газов больше, чем возможность системы.
  5. Между стенкой дымоотвода и горючими материалами должно быть расстояние в 25 см и более. Если используется утеплитель, то 13 см.
  6. Требуется обязательная установка искрогасителя для крыш, покрытых воспламеняющимся материалом.
  7. В верхней части трубы монтируют защитный зонтик или дефлектор.

Чем можно отделать дымоходную трубу

Обшивку дымохода делают любым материалом, главное, учитывать все нормы и правила обустройства:

  1. Клинкерная плитка — самый лучший материал, который обладает негорючими свойствами и выдерживает любые температурные изменения. Он долговечный и имеет красивый внешний вид. Стоимость плитки высокая, и, чтобы сократить расходы, ею облицовывают кирпичную дымоходную трубу.
  2. Классическая штукатурка имеет красивый внешний вид и хорошо эксплуатируется. В отличие от клинкерной плитки, это бюджетный вариант отделки. Чтобы материал прочно держался, монтируют металлическую или армированную сетку. Находясь на кровле, работать со штукатуркой сложно, поэтому не каждому это под силу.
  3. Придать дымоходу презентабельный вид поможет сайдинг из металла или цемента. Облицовочная конструкция обладает хорошими защитными функциями, т. к. материал укладывают на обрешетку с утеплителем. Пластиковый сайдинг использовать запрещено.
  4. Недорогой и простой в установке профнастил является самым популярным материалом. Большой выбор оттенков позволяет подобрать подходящий тон к основной конструкции. Хорошо эксплуатируется, имеет большой срок службы.

Тонкости облицовки дымохода

Перед тем как обшить трубу, проводят теплоизоляционные работы по обустройству кровли и выводу через нее трубы. Способ вывода подбирают в зависимости от формы и конструкции изделия. Инструкция:

  1. Чтобы вывести сэндвич-конструкцию, дополнительный изоляционный материал не требуется. В крыше прорезают отверстие под размер конструкции. Затем на трубу с внутренней стороны устанавливают защиту в виде гибкого фланца. После установки конструкции фланец смазывают огнеупорным герметиком и закрепляют саморезами. С внешней стороны изделие оснащают конусным фланцем, промазывают его герметиком и закрепляют саморезами.
  2. Для вывода классической конструкции приобретают специальный защитный короб с утеплителем.
  3. Чтобы вывести наружу изделие квадратной формы, в кровле проделывают отверстие на 25 см шире размера трубы. Затем из оцинкованного листа собирают короб. Его размер должен соответствовать размеру отверстия. Короб устанавливают в проем, внутрь помещают трубу. Образовавшееся между деталями пространство заполняют базальтовой ватой.
  4. После вывода трубы приступают к ее облицовке и герметизации. Если конструкция кирпичная или оштукатуренная, то вокруг нее разбирают кровлю на 0,7 м. В этом месте прокладывают защитную металлическую основу.
  5. С помощью болгарки трубу штробируют на глубину 20 мм. В отверстие вставляют стальной пристенный профиль и одну его сторону опускают на крышу. Профиль равномерно фиксируют саморезами.
  6. С нижней стороны профиль прикрепляют к галстуку, а его выводят поверх кровли. Материал укладывают и тщательно закрепляют.
  7. Для декорирования сверху устанавливают защитный фартук.

Сэндвич-дымоотводы, кирпичные и оштукатуренные конструкции также можно украшать профнастилом.


Поделиться










Важность обшивки дымохода и вентиляционной трубы

  • Главная >

  • Как >

  • Важность влагозащиты в дымоходе и вентиляционной трубе
JLC Интел

Избегайте вредного проникновения влаги в вентиляционные трубы и дымоходы, отводя воду от уязвимых точек возгорания с помощью водоотводных планок.

Прислано вам
ПроВиа

Неудачная гидроизоляция является основной причиной протечек в доме, а одним из наиболее уязвимых мест проникновения влаги на крышу являются дымоходы и вентиляционные трубы. Поврежденная или неправильная установка гидроизоляции вокруг дымоходов или вентиляционных труб облегчает проникновение влаги через крышу, что может привести к серьезным проблемам для домовладельца в будущем.

Надлежащая установка вентиляционной трубы и обшивки дымохода является важным шагом в предотвращении повреждения водой. Но вы можете еще больше снизить риск проникновения влаги, добавив в свою систему гидроизоляционных планок. Это помогает отводить воду от углов дымохода и труб, обеспечивая дополнительную защиту вокруг уязвимых мест гидроизоляции.

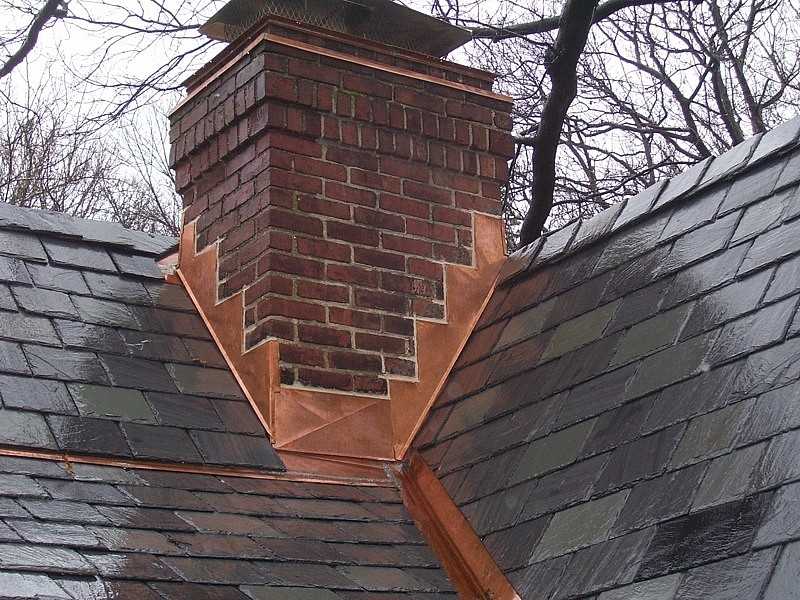

Ниже описано, как установить обшивку дымохода с отделкой вокруг каменного дымохода с использованием металлической кровельной черепицы, например, производства ProVia.

  1. Вырежьте пропил глубиной 1 дюйм в дымоходе примерно в 6½ дюймах над настилом крыши.
  2. Установите ряды металлических кровельных панелей, пока между дымоходом и рядом панелей под ним не останется менее 12 дюймов. Затем установите накладку 6 x 16 дюймов в нижнем углу дымохода.
  3. Отрежьте и установите следующий ряд панелей поверх водосливной планки.
  4. Сформируйте фартук в полевых условиях, чтобы он поместился в пропил на передней части дымохода, который будет простираться от пропила до настила крыши и не менее 4 дюймов на панели, заканчиваясь загнутым краем. Разместите фартук, отметьте положение угла дымохода и обрежьте фартук на 2,5 дюйма шире сторон дымохода. Сделайте рельефный вырез на фартуке и отогните 1-дюймовый язычок вперед в углу дымохода для фиксации с боковой стенкой.
  5. Установите боковую стенку по бокам дымохода, вытянув ее от нижней части фартука как минимум на 3 дюйма за верхнюю часть дымохода. Откройте часть верхнего замка на кровельных панелях, которую перекрывает боковая стенка.
  6. Согните отвод не менее ¾ дюйма в верхней части ножки боковой стенки, чтобы он вошел в прорезь, и расположите боковую стенку напротив стенки дымохода, сделав линии сгиба в верхнем и нижнем углах. Отрежьте боковую стенку, чтобы 1-дюймовые выступы могли обернуться вокруг выступа фартука и верхнего угла дымохода. Затем снимите гидрозатвор на той части боковой стенки, которая перекрывает панель. Сложите ⅝-дюймовый угловой сгиб вниз на срезанных краях поддона для воды боковой стенки с помощью ручного гибочного станка.
  7. Заполните разрез герметиком перед установкой гидроизоляции, затем нанесите второй слой герметика после установки гидроизоляции.
  8. Установите боковую стенку, нанеся большой слой герметика между поддоном для воды и панелью. Обязательно герметизируйте все стыки для водонепроницаемости.
  9. Вырежьте 2-дюймовую дренажную прорезь в замковом шве первой панели над боковой стенкой, чтобы вода могла стекать из поддона. Установите и установите следующие ряды панелей, пока верхний замок не окажется за задней частью дымохода.
  10. Сформируйте в полевых условиях зазор так, чтобы он простирался не менее чем на 3 дюйма от верхнего замка последнего ряда панелей вниз к дымоходу, вверх по задней части дымохода и в пропил. Обрежьте зазор на 4 дюйма шире, чем угол дымохода, и сформируйте отвод для направления воды вокруг дымохода.
  11. Откройте ту часть верхнего замка на панелях, на которую накладывается задник, и установите задник, используя большое количество герметика между отливом и панелями.
  12. В завершение, используя винты с шестигранной головкой #10 x 1 дюйм, установите анкерную планку на затыльник, совместив ее с верхним замком на последнем ряду панелей крыши. Это будет замок для следующего ряда панелей, установленных над дымоходом. Нанесите герметик там, где анкерная планка соприкасается с верхним замком.

Важное примечание

Эти рекомендации относятся к дымоходу шириной менее 30 дюймов. Сверчок для дымохода рекомендуется для дымохода любого размера, но крайне важен для любого дымохода шириной более 30 дюймов.

Выполните аналогичную процедуру для установки отливной накладки с отливом вентиляционной трубы, установив 20-дюймовую отливную накладку так, чтобы она плотно прилегала к вентиляционной трубе и зафиксировала верхний замок последнего ряда панелей крыши под вентиляционной трубой. Обязательно нанесите герметик вокруг вентиляционной трубы перед установкой гидроизоляции трубы.

Узнайте больше о преимуществах облицовки дымоходов и вентиляционных труб от ProVia.
