Освещение в подвале жилого дома и гаража своими руками

  • Статья
  • Видео

В данной статье мы хотим рассказать читателям сайта Сам Электрик, как провести освещение в подвале жилого дома либо гаража, чтобы оно было безопасным, качественным и экономным. Сразу же хотелось бы отметить, что предоставленный ниже материал подойдет и для того, чтобы сделать свет в погребе на даче, т.к. по сути, подвал и погреб практически не отличаются между собой. Далее мы рассмотрим несколько важных моментов, которые позволят правильно выполнить монтаж освещения своими руками!

  • В чем отличие погреба от подвала?
  • Выбираем безопасные комплектующие
  • Выполняем электромонтаж

В чем отличие погреба от подвала?

Чтобы Вы сразу поняли разницу между двумя помещениям, рассмотрим, в чем их основное отличие. Подвал, как правило, находится ниже уровня земли частного дома. В данном сооружении принято хранить садовый инвентарь и инструмент. Если подвал находится в гараже, здесь может быть оборудована небольшая мастерская либо даже комната отдыха (некоторые умудряются сделать из подвального помещения коттеджа даже бильярдную). Что касается погреба, его главное предназначение – хранение закупорки, овощей и фруктов. Как и подвал, погреб должен находиться ниже уровня земли, но не обязательно данное сооружение должно быть прям под жилым домом. Иногда погреб сооружают на территории дачного участка недалеко от самого жилья.

Что касается освещения, то в обоих случаях правилами ПУЭ предъявляется одно главное требование – проводка должна быть надежно защищена от сырости и механических повреждений. Далее мы подробно рассмотрим, как сделать свет в подвале либо погребе своими руками.

Выбираем безопасные комплектующие

Перед тем, как проводить освещение в подвальном сооружении, необходимо правильно подойти к выбору светильников, проводов и выключателей. Дело в том, что все комплектующие должны быть не только защищенными от влаги, но и от механических повреждений, коррозии и даже негативного влияния агрессивных материалов (к примеру, удобрения либо отравы от насекомых).

Учитывая данный момент, чтобы самостоятельно провести освещение в подвале, Вам необходимо использовать следующие комплектующие::

  1. Кабель в двойной изоляции, желательно негорючий. В этом случае лучшим проводником будет кабель ВВГнг, сечением 1,5 мм2 (в том случае, если Вы собрались только свет провести в погреб).
  2. Светильник с влагозащищенным плафоном, как показано на фото ниже (степень защиты IP не менее 44).
  3. Понижающий трансформатор 220/36, а лучше 220/12 Вольт. Освещение должно быть безопасным, особенно если подвал сырой. Если же помещение полностью сухое можно подключить свет от 220 Вольт.

Помимо этого линию освещения нужно защитить автоматическим выключателем на 10А и УЗО на 10 мА (если влажность в подвале повышенная). Защитную автоматику рекомендуется вынести на распределительный щиток в доме.

Выполняем электромонтаж

Ну и, наконец-то, мы подошли к самому главному вопросу статьи – как сделать освещение в подвале жилого дома своими руками. Для начала выделим несколько важных моментов, после чего рассмотрим пошаговую инструкцию по монтажу.

Итак, чтобы самому провести свет в погреб либо подвальное помещение частного дома, Вы должны учитывать:

  1. Если потолок низкий, светильник лучше разместить на стене, чтобы он не мешал, и угроза повреждения плафона свелась к минимуму.
  2. Обязательно защитите кабель специальным пластиковым коробом либо металлической трубой с толщиной стенок не менее 2 мм. О том, как провести электропроводку в трубах, мы говорили в соответствующей статье.
  3. Если погреб представлен отдельным сооружением, рекомендуем сделать уличное освещение входа, чтобы в ночное время можно было безопасно спуститься за продуктами либо инструментом.
  4. Если подвал жилого дома либо гаража сырой, выключатель лучше вывести наверх, установив его при входе в сооружение.
  5. Линию освещения рекомендуется выводить открытым способом, на высоте от пола около 2-х метров, чтобы минимизировать вероятность механических повреждений. Более подробно о том, как должна осуществляться прокладка кабеля в подвале, мы рассказали в отдельной статье.
  6. Мощность понижающего трансформатора должна не меньше, чем на 30% превышать мощность всех светильников, которые будут к нему подключаться.

Если Вы будете соблюдать все эти требования и рекомендации, готовая система освещения в подвале будет безопасной и долговечной. Провести свет на самом деле несложно, даже неопытному электрику. Все что нужно сделать – протянуть от вводного щитка в доме либо коттедже отдельную линию, защищенную автоматом и, если это потребуется, УЗО. Подключение светильников не составит труда, собственно, как и установка выключателя света. Готовая система освещения должна выглядеть примерно так, как на видео ниже.

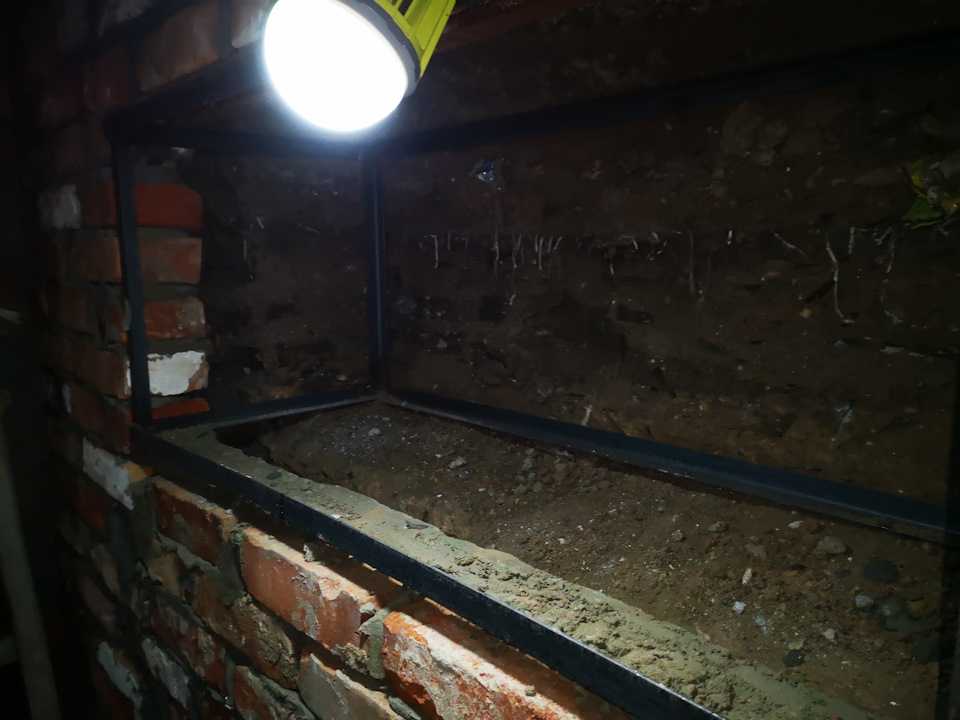

Пример освещения в погребе жилого дома

Вот и все, что хотелось рассказать Вам о том, как сделать освещение в подвале жилого дома либо гаража. Как Вы видите, ничего сложного в электромонтажных работах нет, главное учитывать все предоставленные требования и рекомендации!

Похожие материалы:

  • Как провести свет в гараж
  • Что такое степень защиты IP
  • Низкое напряжение в сети — что делать

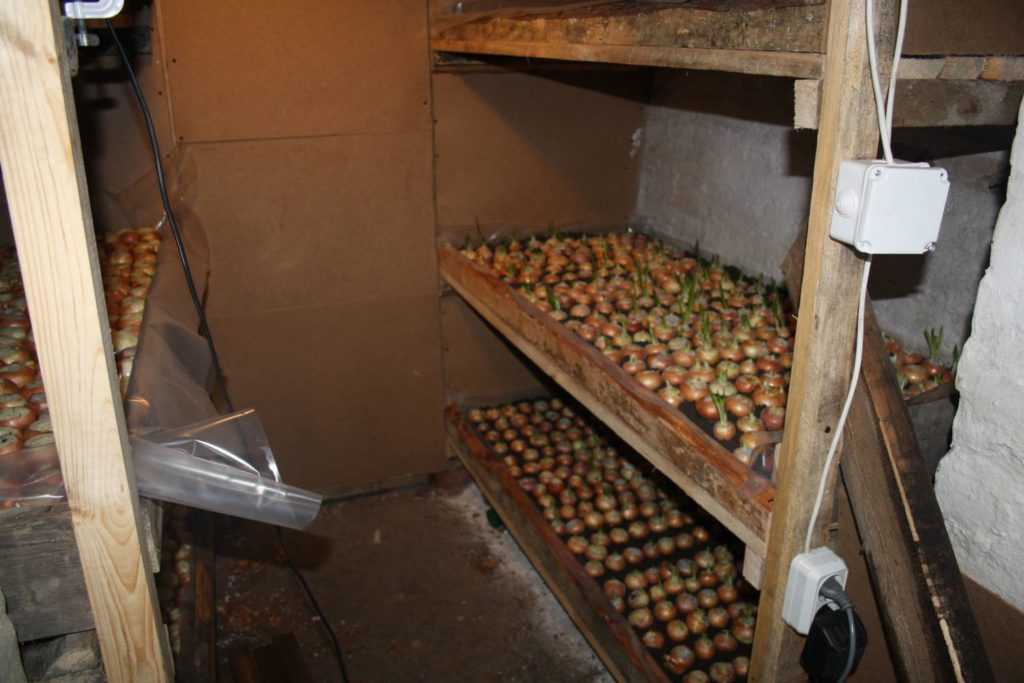

Пример освещения в погребе жилого дома

Как сделать освещение в подвале гаража, выбор и монтаж светильников и ламп

  1. Блог
  2. Советы



Строительство гаража редко обходится без проектирования подвала, не говоря уже о смотровой яме. Но без грамотно организованного освещения эти помещения будут бесполезны. Если вы знакомы с основами электрики и у вас есть необходимые инструменты, то свет в подвале гаража можно провести самостоятельно.



Требования к освещению в подвале



Для предотвращения несчастных случаев к освещению в подвалах предъявляют специальные требования. Согласно действующим нормам, источники освещения, розетки и переключатели должны подсоединяться через трансформатор на 220/12 или 220/36В. Монтаж трансформатора осуществляется вне подвала, например, в гараже или возле ворот.

В сухом помещении допускается подключение освещения через УЗО с напряжением 220В. В этом случае ток утечки не должен превышать 10 мА. Регламентируется класс защиты распределительной коробки, розеток и выключателей, показатель которых должен составлять не менее IP 64. Кабели и провода рекомендуется уложить в защитные гофрированные короба, даже в тех помещениях, где отсутствует повышенная влажность.

Для освещения смотровой ямы должна быть предусмотрена своя линия электропроводки с отдельным переключателем, установленным за пределами рабочей зоны. Подсоединение проводов, как и в подвальном помещении, осуществляется через понижающий трансформатор. Розетку для подсоединения дополнительного оборудования монтируют снаружи смотровой ямы. Запитывается переноска только от сети не выше 50В.

Расположение светильников зависит от высоты потолка в подвале. В помещении с низким потолком рекомендуется монтировать горизонтальное освещение. В этом случае лампы устанавливаются на стенах, к примеру, поверх стеллажей. Если высота потолка позволяет, то можно сделать верхнее освещение. Только при установке следует учесть размеры светильника. Он не должен соприкасаться с головой человека, который находится в помещении.



Расчет освещения и составление схемы подключения



Прежде чем приступить к прокладке электропроводки, необходимо составить схему подключения освещения. Согласно правилам, прокладка электропроводки осуществляется на высоте не менее 1,5 – 2 метров от пола. Если розетки и переключатели монтируются в подвальном помещении, то на расстоянии метра от пола. Таким образом, можно защитить их от стихийного затопления подвала.

Количество светильников для освещения подвала можно рассчитать на основе нормативных показателей. Для подвальных помещений норма освещенности составляет 50Лм/кв. м. Это значение указывается на лампе и обозначает световой поток, который исчисляется в люменах. Произведя нехитрые расчеты, вы определите, сколько светильников нужно установить в вашем подвале, в зависимости от его площади.

После того, как определены места для монтажа осветительного оборудования, необходимо приступить к разводке проводов. Экономным и эффективным вариантом считается разводка смешанного типа: комбинация последовательного и параллельного подсоединения. Чтобы не допустить ошибок при подсоединении проводов, существующие точки подключения можно разделить по группам:

  • освещение подвала

  • электроснабжение переключателей и розеток подвала

  • освещение в смотровой яме

Помимо вышеописанных этапов следует подсчитать длину проводов, количество розеток, переключателей, коробов для проводки, подрозетников и других расходных материалов. Если создание схемы подключения является для вас сложной задачей, то лучше доверить эту работу специалистам ГаражТек.



Выбор светильников и ламп



Выбирая светильники и лампы для подвала, обратите внимание на корпус изделия. Специалисты рекомендуют отказаться от металлических моделей. Их корпуса проводят электрический ток, а также подвержены коррозии. Стоит напомнить, что для подсоединения светильника к переключателю используют цельную часть кабеля.

Еще один важный параметр при выборе светильника — это класс защиты. Его показатель должен быть не менее IP 44. Если в подвальном помещении повышенная влажность или существует риск затопления, то лучше приобрести специальные источники света с защитой от IP 57, допускающей кратковременное погружение светильника в воду.

Для установки в рабочих зонах, где можно случайно повредить лампу, выбирайте изделия с плафонами, защищенными решеткой из металла или ударопрочного пластика. Такие осветительные приборы подойдут для смотровой ямы, где приходится работать в тесноте.

Разводка электрики и монтаж светильников



Основное правило при самостоятельном монтаже освещения: следуйте схеме подключения электропроводки и придерживайтесь требований техники безопасности. Подготовьте необходимые инструменты: дрель, кусачки, набор отверток, пассатижи и уровень. Распределите работу на этапы, чтобы провести разводку и монтаж светильников без ошибок.

  • Разметка. При помощи маркера, руководствуясь схемой, нанесите разметку линий прокладки проводов и отметьте места установки светильников, переключателей и розеток.

  • Установка распределительного щита. Начните монтаж с установки распределительного щитка. Можно навесить его на стену или подготовить для него специальную нишу. Подсоедините необходимое количество УЗО, которое зависит от количества групп подключения.

  • Крепеж защитного короба. Закрепите короба для защиты проводки саморезами. Для первого и последнего крепежа отступите по 5 – 10 см от края. Придерживайтесь шага 50 см.

  • Монтаж светильников. Закрепите короб светильника саморезами. Выведите провода и установите плафон. Выводы к светильникам в смотровой яме необходимо уплотнить, чтобы избежать попадания влаги.

  • Монтаж розеток и переключателей. Для открытого способа проводки допускается простое навешивание переключателей и розеток на стену, без штробления. Поэтому на ранее отмеченном месте просверлите отверстия и закрепите устройства.

  • Разводка проводов. Начните вести разводку по направлению к распределительной коробке от каждой точки подключения. Внутри коробки с помощью СИЗов – соедините провода и тщательно их заизолируйте. Используя тестер, проверьте подключение. После этого подключите провода к распределительному щиту.

Провести свет в подвальное помещение для опытного мастера не составит труда. Но если вы не обладаете навыками электрика, воспользуйтесь услугами специалистов ГаражТек. Комплексное обустройство гаража включает в себя все работы по проектированию подвала и установке электроприборов.

Полное руководство по освещению подвала

Освещение — это элемент дизайна, который может стать запоздалой мыслью при строительстве или реконструкции дома. Тем не менее, разработка надежного плана освещения улучшает другие элементы дизайна, повышает ценность вашего дома и повышает вашу безопасность и удовольствие от дома.

В подвалах меньше естественного света, чем в других частях дома. Добавление дополнительного искусственного освещения задним числом сложно и дорого. Таким образом, правильное планирование освещения подвала имеет решающее значение.

Основные требования к освещению подвала

Как и в других помещениях дома, освещение в подвале должно сначала соответствовать нормам. Соблюдая код, вы можете расширить освещение в соответствии со своими потребностями.

Кодекс различает необитаемые и жилые подвалы. Нежилым подвалом, как правило, является тот, который пуст или используется для хранения или для жизненно важных услуг и коммунальных услуг. Жилая комната — это комната, которая используется для жизни, сна, еды или приготовления пищи: по сути, это определение подвала, который закончен или превращен в гостиную, домашний кинотеатр, спальню или квартиру.

При необитаемости или использовании для хранения

Согласно электротехническим нормам, вы должны обеспечить по крайней мере один свет на комнату. Этим светом можно управлять с помощью выключателя на светильнике или с помощью настенного выключателя. Настенный выключатель должен находиться возле входа в комнату.

Код можно встретить с потолочным светильником и настенным выключателем. Если это небольшое подсобное помещение, вы можете создать такую ​​же конфигурацию или даже установить потолочный светильник, который включается и выключается с помощью тяговой цепи.

При использовании в качестве жилого помещения

Если вы намерены закончить свой подвал, код требует:

  • Не менее одной розетки освещения, управляемой настенным выключателем, в каждой жилой комнате, кухне и ванной комнате.
  • Настенный выключатель должен располагаться возле входа в помещение на стене.
  • В помещениях, кроме кухонь и ванных комнат, разрешается использовать одну или несколько розеток, управляемых настенным выключателем, вместо розеток освещения. Часто при таком расположении в розетку такого типа втыкается торшер.
  • Датчики присутствия (движения) разрешены только в дополнение к настенным выключателям и если они расположены там, где обычно должен быть расположен выключатель. Кроме того, датчики должны иметь функцию ручного управления.
  • В коридорах и на лестницах требуется розетка для освещения.
  • Любой вход в подвал должен иметь внешнее освещение.

Типы цокольного освещения

Встраиваемое освещение

Если когда-либо и существовало идеальное сочетание осветительных приборов и пространства, то именно это: встроенное освещение и подвальные помещения. Встраиваемые светильники так хорошо работают в подвалах, потому что они прячутся в стороне. Почти весь блок находится в потолке; показывается только триммер.

  • Чтобы приглушить встроенные светильники, поставьте их на диммеры.
  • Создайте зоны скрытого освещения, чтобы освещать только те области, которые вам нужны, а не весь подвал. Включение диммеров и зонирование встроенных светильников не только экономит энергию и деньги, но и дает вам большую гибкость.
  • Встраиваемые светильники могут быть расфокусированными и рассеянными. Чтобы выделить определенные области, установите встраиваемые светильники на карданном подвесе. Световые головки имеют диапазон подвижности, который позволяет вам нацеливаться на определенные области.

Потолочные светильники

Потолочные светильники, расположенные в центре потолка и управляемые настенным выключателем, являются стандартными для многих помещений. Они не только соответствуют нормам, но и обеспечивают базовое освещение для любого типа помещения. Строители обычно устанавливают потолочные светильники с переключателем в качестве освещения по умолчанию во многих комнатах.

Совет

Потолочные светильники хороши для обеспечения общего освещения комнаты, но не подходят для создания световых зон. Если у вас есть потолочный светильник, вы можете преобразовать его в встроенный или подвесной светильник.

Бра Освещение

Бра — это светильники с переключателем, которые крепятся к стене и обычно направлены вверх при использовании для общего освещения стен. Бра также можно направить вниз и использовать в качестве лампы для чтения. При этом выключатель может находиться на самом световом блоке или в стене.

Торшеры

Торшеры — это отдельные светильники, которые устанавливаются на пол и могут перемещаться по мере необходимости.

Торшеры — это максимальная гибкость. Вы можете подключить торшер к настенной розетке с выключателем и включить или выключить свет у двери. Или вы можете переместить торшер в любое место, где есть розетка, и использовать выключатель на лампе.

Подсветка лотка

Лотковое освещение — это тип системы освещения подвала, в которой в качестве основы для скрытого освещения используется узкий встроенный лоток по периметру потолка. Подсветка подноса хороша для создания настроения в комнате, и это особенно полезно, когда вам нужно, чтобы в комнате было по большей части темно, например, во время просмотра шоу или отдыха.

Создание лотка и плавное слияние его с подвалом часто является работой опытного плотника. Но добавить свет в лоток просто. В лотки могут быть встроены веревочные светильники или светодиодные ленты. Подсветка, управляемая приложением на вашем телефоне, может принимать любой цвет по вашему выбору.

Трековые огни

Трековые светильники представляют собой отдельные подвижные осветительные приборы с переключателем, которые прикрепляются к сплошному металлическому или проволочному рельсу. Трековые светильники обладают некоторой гибкостью, поскольку световые головки можно легко перемещать по рельсу без использования инструментов.

Однако трековые светильники могут стать визуальным препятствием, особенно для нижних потолков высотой менее 8 футов. В этом случае расположите дорожку сбоку от комнаты, ближе к стене. Трековые светильники можно использовать для освещения картин, каминов, баров, столешниц и любых других локализованных зон, требующих рабочего освещения.

Окна с искусственным естественным освещением

Искусственные окна имеют отделку, кожух и поликарбонатные стекла, которые выглядят так же, как стекло. В них даже проникает солнечный свет — или что-то похожее на солнечный свет — и они могут быть снабжены драпировками.

Установленные непосредственно на стене и подключенные к стандартным электрическим розеткам, окна с искусственным естественным освещением никого не обманут, думая, что это настоящие окна. Но они добавляют элемент веселья за относительно небольшую цену.

Принципы проектирования освещения подвала

Определение использования

Большинство зон дома имеют четко определенное назначение — кухня, ванная, гостиная, спальня, кабинет. Так что там с твоим подвалом? Функция определяет дизайн.

Например, подвал, который в основном является медиа-комнатой или театром, будет иметь другое освещение, чем тот, в котором находится квартира члена семьи. В подвале есть прачечная? Вам понадобится сильное общее освещение, а также рабочее освещение на столешнице или складном столе.

Выберите яркость

При строительстве или реконструкции подвала ошибитесь в пользу большего потенциала освещения, чем меньшего. Бра, потолочные светильники, встраиваемые светильники и многое другое жестко закреплены за стенами и потолками. Добавить дополнительное освещение гораздо проще на этапе строительства или реконструкции, когда стены и потолки открыты, чем позже, когда стены закрыты.

Встроенная гибкость

Стационарное освещение можно сделать гибким с помощью нескольких изменений:

  • Настройка зон освещения.
  • Добавить диммеры.
  • Установите розетки с переключателем.
  • Используйте беспроводное освещение и умные лампочки, чтобы распространить освещение на зоны, не обслуживаемые электропроводкой.

Согласование с дизайном помещения

Размер, цвет и конфигурация подвала сильно влияют на освещение в подвале. Подвалы, разделенные на множество комнат, нуждаются в нескольких типах освещения. Стены подвала более светлого цвета лучше отражают свет, поэтому им требуется меньше освещения.

Создать или расширить подвальное естественное освещение

С верхним этажом и окружающей землей, вторгающейся в подвал, естественное освещение требует дополнительного планирования. Хотя обеспечить естественное освещение в подвале сложнее, чем искусственное, оно того стоит. Естественное освещение предоставляется бесплатно и придает этому пространству ощущение тепла и расслабленности.

Солнцезащитные трубки

Солнечные трубки, световые трубки или солнечные трубки выглядят как гигантские тусклые утопленные светильники в потолке вашего подвала. На самом деле это отражающие трубы большого диаметра, которые простираются от линии крыши до потолка подвала. Солнечный свет собирается на крыше и направляется в подвал для естественного общего освещения низкой интенсивности.

Солнечные трубы не являются настоящими мансардными окнами, поэтому прямые солнечные лучи редко достигают подвала. Но свет — это настоящий естественный свет, и использование солнечных трубок позволяет сэкономить деньги на искусственном освещении в течение дня.

Имейте в виду, что солнечная труба должна проходить через верхний этаж. Но, пожертвовав местом в шкафу на верхнем этаже, вы можете незаметно провести трубу вниз.

Добавить окна подвала

Окна — это всегда лучший способ обеспечить помещение естественным светом. В подвалах окна обычно меньше и выше, чем окна на верхних этажах. Тем не менее, небольшое окно имеет большое значение в изголодавшихся по солнцу подвалах.

При глубоком подвале оконный проем необходимо вырезать в стене фундамента. Для этого вам необходимо проконсультироваться с подрядчиком или инженером-строителем, чтобы избежать разрушения конструкции, которое может повлиять на верхние этажи.

Оконные проемы в неглубоких подвалах могут быть вырезаны в системе каркаса стены и поддерживаются оконными перемычками соответствующего размера. Это значительно более простой и прямолинейный проект, чем резка фундаментных стен из литого бетона или бетонных блоков.

Создать дневной свет или выход из подвала

Подвал с дневным светом или проходом имеет одну или несколько полных стен на уровне земли. Обычно дневные подвалы бывают в домах, расположенных на наклонной местности. Нисходящая сторона дома образует проем.

Для создания подвала с дневным освещением в доме, расположенном в основном на ровной местности, необходимо выкопать участок земли рядом со стеной и укрепить землю подпорной стеной. План управления водными ресурсами является необходимым компонентом для предотвращения скопления воды на выкопанной территории и затопления подвала.

Хотя строительство подвала с дневным освещением является дорогостоящим и сложным проектом, он может улучшить интенсивность и качество света в подвале и увеличить общую стоимость вашего дома.

Освещение темных внутренних или подземных помещений

Освещение в подвале или подвале и подземное освещение

Для освещения таких мест, как подвалы, необходимо использовать окна, расположенные близко к потолку, которые, в свою очередь, расположены над уровнем земли. Свет проникает внутрь с помощью зеркальных полок и отражающих листов, расположенных под углом, чтобы отражать большую часть света в подвал.

В местах, где прямой естественный свет не достигает должным образом, например, в подвалах и т. д., используются механизмы для получения света снаружи и искусственного переноса и распределения его внутрь.

При световом проектировании для естественного освещения следует учитывать, для каких целей предназначено помещение и сколько света будет уместно для такого помещения.

Например, в кухнях и связанных с ними помещениях требуется больше света, поскольку в них нужно выполнять работу, и они должны быть должным образом освещены. Напротив, комнаты с телевизором или комнаты с домашним кинотеатром не требуют много света. Поэтому вам следует больше сосредоточиться на попадании света в те области, где это необходимо.

Также убедитесь, что свет не бликует на таких вещах, как экраны телевизоров и компьютеров.
Используя естественное освещение, вы можете сократить расходы на электроэнергию и придать своему дому более экологичный вид. Вы также можете смешивать и смешивать естественный свет с внутренним освещением, чтобы создать правильную атмосферу для украшения вашего дома.

Вверху: Подземное неоновое освещение в канализации

Световоды, солнечные трубки зеркальные трубки

Световоды или световоды — это устройства, используемые для этой цели. Они также известны как солнечные трубы, солнечные трубы, солнечные трубы или трубы дневного света.
Они в основном устанавливаются на крышу или обращенные к солнцу боковые стены и состоят из зеркального и отражающего стекла, так что свет может проникать сверху, называемым куполом, и отражаться под непрерывными углами, пока не достигнет края и не попадет внутрь. распределяется в нужную область через диффузор.

Есть в основном два типа таких труб.

Один тип предназначен исключительно для транспортировки света, а распределение осуществляется на конце рассеивателя.
Другой тип распределяет свет по своей длине в контролируемом количестве при транспортировке.
