Винтовые сваи — основа фундамента 21 века | 18.01.19

Для строительства частных домов и построек разного назначения часто используются винтовые сваи. Их способ погружения в почву путем вкручивания сокращает период создания прочного и надежного фундамента, что очень выгодно как с экономической точки зрения, так и в плане уменьшения продолжительности строительства.

Для строительства частных домов и построек разного назначения часто используются винтовые сваи. Их способ погружения в почву путем вкручивания сокращает период создания прочного и надежного фундамента, что очень выгодно как с экономической точки зрения, так и в плане уменьшения продолжительности строительства. Рассмотрим все преимущества и недостатки свайно-винтового фундамента и выясним, почему он получил такую широкую популярность!

Особенности конструкции винтовых опор

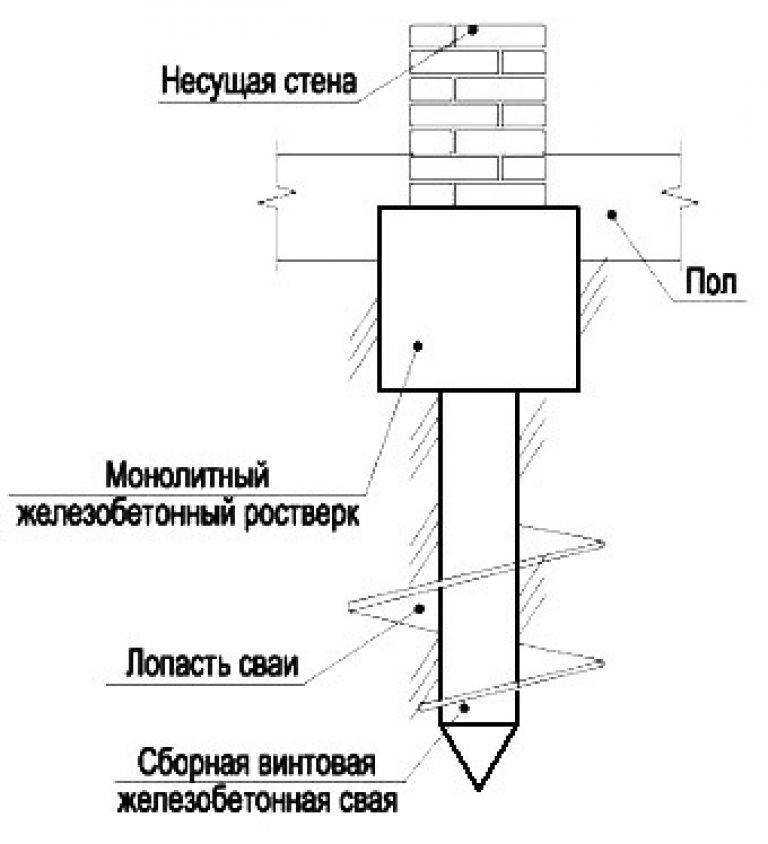

Конструктивно винтовая свая напоминает обычный бур, потому что представляет собой стальную трубу с прикрепленной к ее концу специальной лопасти, призванной «вгрызаться» в почву. Наконечник-бур является самой главной частью сваи, так как с ее помощью она способна входить в грунт на заданную глубину.

У лопасти особые свойства. Она не только «ввинчивает» сваю в грунт, но и работает в качестве опоры, распространяя нагрузки с фундамента на окружающую почву. Также лопасть делает сваю якорем или анкером, не позволяя ей терять устойчивость или смещаться при промерзании и пучении грунта или при наличии его подвижек. То есть, лопасть не только помогает погрузить устройство в почву, но и обеспечивает стабильность всей конструкции.

Лопасть винтовой сваи находится ниже зоны промерзания, что позволяет ей надежно закрепить конструкцию и эффективно противостоять любым нагрузкам, пытающимся вытолкнуть сваю или сместить ее.

Деформация стальной конструкции круглой трубы невозможна, потому что на нее при морозном вспучивании действует нагрузка в пределах 0.2 МПа, а сталь в приделе выдерживает усилия до 330 МПа.

Винтовые сваи: плюсы и минусы

Преимущества винтовых свай и фундаментов на их основе:

• Монтаж занимает минимальный отрезок времени. Небольшие конструкции занимают не более суток.

• Невысокая стоимость работы. Цена фундамента на винтовых сваях на 60 — 70% ниже, чем у стандартного ленточного.

• При достаточно «простых» грунтах погрузить сваи можно без применения специальной тяжелой техники.

• Использовать винтовые сваи можно на всех типах грунтов, кроме скальных.

• Земляные работы практически исключаются — при введении свай вынимается незначительное количество почвы.

• Возможность строительства круглый год, потому что промерзший грунт не является препятствием для вкручивания винтовых свай.

• Быстрые сроки строительства.

• Минимум дополнительных работ, которые вызываются необходимостью вывоза грунта и скопившегося мусора.

• Идеально походят возведения на сложном рельефе местности. Для этого просто подбираются различные по длине сваи, выравнивания стройплощадки не требуется.

Однако у свайно-винтового фундамента имеются и свои отрицательные стороны:

• На металл воздействует коррозия, со временем приводящая к его разрушению.

• При нарушении техники может оторваться лопасть или же повредиться сама свая.

• При наличии винтовых свай нельзя возвести здание с подвалом.

• Полы строения нужно будет капитально утеплять

Ваш надежный фундамент из винтовых свай

Качественные винтовые опоры на этапе производства покрывают двухкомпонентным герметиком, который препятствует образованию коррозии и сохраняет ее на века. Винтовые сваи, применяемые строго в соответствии с проектом при соблюдении всех правил монтажа станут долговечными опорами надежного фундамента для легких конструкций:

• частного дома до 20 тонн,

• различного рода постройки (хозблоки, бани, беседки, заборы),

• сооружения на выраженных склонах,

• Опор высоковольтных линий электропередач,

• сооружения на воде (пирсы, причалы),

• небольших технических сооружения и так далее.

Источник: http://truby76.ru качественный металлопрокат по низким ценам

Винтовые сваи как основа фундамента дома

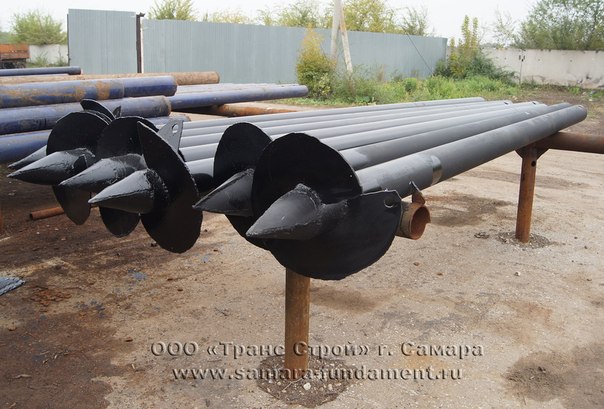

Винтовые сваи, или винтовые анкеры, представляют собой стальные трубы, на одном конце которых находится заостренный наконечник и спиральная лопасть. Благодаря такой конструкции винтовую сваю закручивают в грунт, подобно саморезу.

На лопасть винтовой сваи возложена та же функция, что на расширенную нижнюю часть столбчатого фундамента, производимого по технологии ТИСЭ. Она уменьшает давление сваи на грунт, а также предотвращает ее выдергивание при морозном пучении грунта. Винтовой наконечник сваи, или шнек, является основным элементом, от которого зависит ее надежность.

После того как все сваи ввинчены, их обрезают по уровню, а стволы заливают бетоном, чтобы защитить от внутренней коррозии. На верхнюю часть сваи помещают оголовок или реже металлический швеллер, с помощью которого крепится деревянный обвязочный брус.

Основные преимущества и недостатки фундамента на винтовых сваях

К преимуществам использования фундамента на винтовых сваях относятся следующие:

• невысокая стоимость – он дешевле хорошего ленточного мелкозаглубленного фундамента из бетона;
• быстрый монтаж – весь цикл работ занимает один-два дня;
• легкость монтажа на сложном рельефе, при большом перепаде высот;
• возможность нарастить фундамент для возведения пристройки к дому;
• хорошая вентиляция подполья, которая помогает продлить срок службы нулевого деревянного перекрытия;
• легкий доступ снаружи упрощает ремонт или другие работы в подполье, нет необходимости в люках, которые делают при ленточном фундаменте;
• винтовые сваи хорошо вкручиваются зимой, что позволяет проводить закладку фундамента и строительство в холодное время года.

К недостаткам винтового фундамента можно отнести сравнительно небольшую устойчивость отдельной сваи при боковой нагрузке.

Однако этот недостаток можно устранить. Если грунт слабый или разрыхлился вокруг сваи, то покачивание отдельных свай можно почувствовать даже руками. Постепенно грунт вокруг свай становится плотнее, отчего они получают боковую устойчивость.

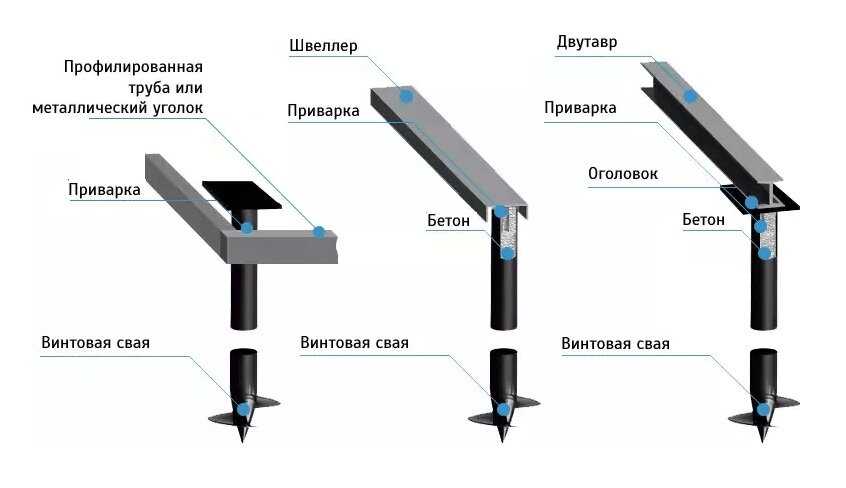

Чтобы заставить сваи работать совместно пользуются ростверком из деревянного бруса или швеллера. Это в большинстве случаев также помогает повысить боковую устойчивость.

Чем более слаб верхний грунт, тем выше следует обрезать сваи. Чем больше этажей здания, тем вероятнее появление покачивания. Полностью устранить проблему возможно путем усиления жесткости свайного фундамента с помощью дополнительных связей. Здесь могут использоваться прямоугольные трубы, стальные уголки и пр.

Долговечность свайного фундамента

Винтовые сваи используются более двух веков. Их применяют для строительства маяков, мачт освещений, причалов, опор ЛЭП, вышек-ретрансляторов сотовой связи.

Самое старое сооружение – это причал на винтовых сваях. Он почти полтора столетия простоял в морской воде и был демонтирован из-за уменьшения уровня воды.

Поддерживать состояние винтовых свай несложно. Для этого необходимого периодически проверять их на отсутствие коррозии, которая может появиться у поверхности грунта.

При необходимости можно провести реставрацию винтовой сваи, например, установив стальную муфту на верхнюю часть ствола. Также возможно провести реконструкцию фундамента: каркасно-панельный дом можно поднять домкратом, не рискуя разрушить конструкцию.

Какова несущая способность фундамента на винтовых сваях?

Средняя несущая способность сваи, диаметр которой равен 108 мм, а диаметр лопасти – 300 мм, составляет примерно 4 тонны. Часто этот показатель равен 6–9 тоннам.

Двухэтажный дом площадью 150 кв. м из СИП-панелей весит около 25 тонн. Согласно СНиП 2.02.03-85 «Свайные фундаменты» фундамент такого дома должен быть рассчитан на нагрузку около 70 тонн. Здесь учтена нормативная эксплуатационная и снеговая нагрузка, а также коэффициент надежности по нагрузке. То есть согласно СНиПу, для фундамента достаточно будет 17 свай. Обычно для такого дома используют 20–25 свай. Их вкручивают с шагом в 2–3 метра, чтобы сделать возможным использование ростверка из деревянного бруса.

Из этого можно сделать вывод, что винтовой фундамент для дома из СИП-панелей будет очень надежным.

Как делать отделку цоколя?

Чтобы отделка всегда сохраняла аккуратный вид и не повреждалась при морозном пучении, между нею и грунтом необходимо оставлять зазор. Обычно зазор равен 5–7 см и он незаметен, поскольку прикрыт травой или снегом. В случае необходимости его можно закрыть металлической сеткой.

При планировании зазора нельзя полагаться на усредненные показатели. В некоторых районах морозного пучения нет совсем, а в некоторых – грунт может поднимать на 10 и более сантиметров. Кроме того, грунт пучится неравномерно, поэтому его поведение зимой следует изучать по всему периметру дома. Для этого в конце зимы на сваях делают отметки уровня грунта, а весной, когда он оттает, замеряют его положение относительно этих отметок. Здесь важно учитывать, что зимы могут быть морозными и теплыми, поэтому зазор следует делать с запасом.

Основные принципы и классификация свайных фундаментов
