Онлайн калькулятор для расчета лестницы на второй этаж: Онлайн расчёт трехмаршевой лестницы с площадкой

Расчет лестниц второго этажа, программа расчет лестниц

Расчет лестниц с поворотом на 180 градусовzamerdoma2018-05-22T09:42:10+00:00

Укажите размеры вашей лестницы в мм

Высота проема Y

Длина проема X

Ширина лестницы E

Количество ступеней всего

Количество нижних ступеней P

Толщина ступеней Z

Выступ края ступеней F

Определите положение первой ступени относительно уровня пола второго этажа

Верхняя ступень по уровню 2 этажа

Верхняя ступень ниже пола 2 этажа

*Параметры лестницы

Поделитесь с друзьями бесплатным онлайн калькулятором!

Простой онлайн калькулятор рассчитает количество ступеней, глубину ступеней, высоту ступеней для поворотной лестницы на 180° из дерева. Начните расчет лестницы!

Расчет лестницы своими руками, бесплатный расчет лестницы

Популярная формула французского архитектора Франсуа Блонделя чаще всего используется именно при расчетах удобства ступеней лестницы, она основана на средней длине взрослого человеческого шага в 63 см.

Формула Блонделя S = a + h*2: ширина проступи + 2 высоты подступенка = 60-65 см.
Формула безопасности: a + h = 46 см
Формула удобства: a – h = 12 см

s – величина среднего шага
a – ширина проступи
h – высота подъема ступени (подступенка)
С помощью этих, довольно простых формул вычисляется удобство и безопасность лестниц.
Стоит учитывать, что ширина проступи (величина a) должна быть в пределах 25 – 30 см. А высота ступени (величина h) лежать в пределах 15 – 20 см.
Р.S. при других заданных параметрах лестница будет не удобной, в других случая, даже опасной.
Программа расчета лестниц с ровной площадкой выдаст точный расчет количества ступеней, глубину и высоту ступеней, а так же угол наклона вашей лестницы и на сколько, ваша забежная лестница удобная или неудобная, и в итоге безопасная. В зависимости от полученных результатов вы всегда сможете «поиграться» со значениями и довести их до идеальных. Пробуйте менять количество ступеней, подбирайте самое подходящее количество ступеней для вашей лестницы с площадкой. Обратите внимание, что ширина лестничной поворотной площадки равна ширине лестницы, которую вы указываете в калькуляторе сами.

Расчет косоура лестницы, расчет тетивы

Калькулятор рассчитает все необходимые параметры лестницы с косуорами и лестницы на тетивах, рассчитает угол наклона и длину верхней и нижней тетивы. Профессионалы рекомендуют делать количество ступеней поворотной лестницы на 180 градусов не четными, чтобы при подъеме и спуске вы начинали свой ход или заканчивали всегда с опорной ноги, так как это намного удобнее. Проектируйте Г-образную лестницу так, чтобы в лестничном марше всегда было не менее 3 ступеней. Для безопасности лестницы, необходимо учесть, чтобы высота ограждений деревянной лестницы должны быть выше центра тяжести человека, таким образом, безопасной высотой ограждения считается 90-120 см.

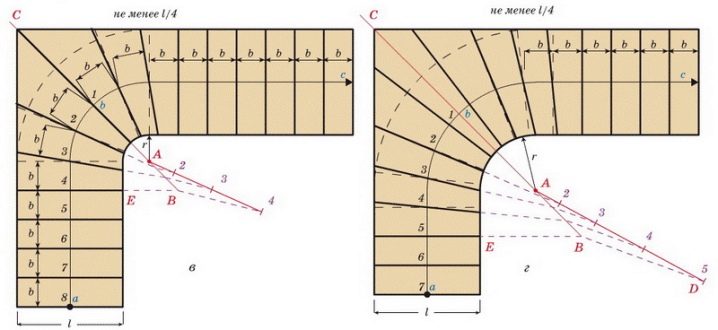

 Чертеж лестницы с площадкой

Онлайн программа калькулятора автоматически по заданным параметрам нарисует чертеж лестницы на 180 градусов с площадкой. А также покажет рекомендации связанные с количеством ступеней, угла наклона лестницы и длиной проема, если эти рекомендации понадобятся, относительно заданных вами значений. Программа расчета лестниц дает возможность сохранить итоговые расчеты и чертеж лестницы с промежуточной площадкой на ваш компьютер.

Калькулятор расчета лестницы онлайн

Прямая лестницаГ-образная лестницаП-образная лестница

Расчет прямой лестницы на косоурах

Расчет г-образной лестницы на 90°

Расчет п-образной лестницы на 180°

Онлайн калькулятор расчета деревянной лестницы

Быстрый и удобный расчет лестницы онлайн прямых и поворотных конструкций, на второй этаж по индивидуальным размерам. Винтовых, П — образных, на косоурах и с забежными ступенями, с поворотом на 90° и 180 градусов.

Калькулятор лестниц

| Калькулятор ступеней лестницы

• Дом

• Оценщик количества

• Рассчитать лестницу

Расчет лестничного марша

стояк

Протектор

Ширина лестницы

Высота лестницы

Толщина поясной плиты

Марка бетона

M20 (1:1,5:3)M15 (1:2:4)M10 (1:3:6)M7,5 (1:4:8)

Общий объем лестничного марша

1,41 м ³
|
49,81 фута ³

Расчет лестничного марша

Объем общей ступени: плита талии (футы) = подступенок2 + (проступь) 2 плиты талии (футы) = 0,502 + (1,00) 2 плиты талии = 1,12 фута Количество подступенков = высота лестницы / количество подступенков = 10,00 / 0,50 количество подступенков = 20 NosОбъем 1 ступени=0,5×Подступенок×Проступь×Ширина лестницыОбъем 1 ступени=0,5×0,50×1,00×4,00Объем 1 ступени=1,00 фута3Объем всего ступени=Объем 1 ступени×№ подступенкаОбщий объем ступени=1,00× 20Объем всего шага=20,00 футов3

Объем поясной плиты:Длина поясной плиты=Количество подступенков/проступей 2Наклонная высота плиты талии=20,002+(10,00)2Наклонная высота плиты талии=22,36 футаОбъем плиты талии=ширина лестницы×толщина плиты талии×высота наклонаобъем плиты талии=4,00×0,33×22,36объем плиты талии=29,81 фут3

Общий объем лестницы:Общий объем лестницы=Общий объем ступени+Объем поясной плитыОбщий объем лестницы=20,00+29. 81Общий объем лестницы=49,81 фута3Общий объем лестницы=1,41 м3

Сухой объем лестницы: Сухой объем лестницы = Объем лестницы × 1,524 Сухой объем лестницы = 1,41 × 1,524 Сухой объем лестницы = 2,15 м3 Сухой объем лестницы = 0,06 фута3

Amount of Cement Required

Cement Volume

=Dry Volume×CementSum of Ratio

=2.15×15.5

=0.39

No. of Cement Bags

=Cement Volume0.035

=0.390.035

=11 Пакетов

Примечание: 1 мешок цемента = 0,035 м ³ .

1 Мешок для цемента содержит = 50 кг цемента

Требовано количество песка

объем песка

= сухой объем × песчаный соотношение

= 2,15 × 1,55,5

= 0,59

песок в тонне

= объем песка × 15501000

= 0,5930

= объем песка × 15501000

= 0,5930

= объем песка × 15501000

= 0,5930

= объем песка × 15501000

= 0,5930

=

111161616

= 0,5930

. =0,91 тонны

Примечание: С учетом насыпной плотности сухого сыпучего песка = 1550 кг/м ³ .

1000 кг = 1 тонна

Amount of Aggregate Required

Aggregate Volume

=Dry Volume×AggregateSum of Ratio

=2.15×35.5

=1.17

Aggregate in Ton

=Aggregate Volume×13501000

=1.17×13501000

=1.58 Тонн

Примечание: С учетом насыпной плотности сухого сыпучего заполнителя = 1350 кг/м ³ .

1000 кг = 1 тонна

Что такое расчет лестничного марша?

Лестница или лестница представляет собой один или несколько лестничных маршей, ведущих с одного этажа на другой, и включает в себя площадки, стойки, поручни, балюстрады и дополнительные детали. Лестничная клетка представляет собой отсек, проходящий вертикально через здание, в котором размещены лестницы. Лестничный холл — это лестницы, лестничные площадки, коридоры или другие части общественного холла, через которые необходимо пройти при переходе с первого этажа на другие этажи здания.

Лестница в основном состоит из ряда ступеней, которые, в свою очередь, состоят из проступи (горизонтальная часть, на которую будет опираться нога) и подступенка (вертикальная часть). Хотя он может различаться по своей конструкции, каждая ступень также должна иметь одну или несколько площадок.

Терминология лестничного калькулятора

• Бег/проступь: Пробег или проступь — это часть лестницы, на которую ступает человек. Его длина измеряется от внешнего края ступени, включая выступ, если он присутствует, до вертикальной части лестницы, называемой подступенком. Нос и стояк обсуждаются ниже. При измерении общей длины лестницы длина проступи над последним подступенком не учитывается. Кроме того, при наличии выступа общий пробег представляет собой не просто сумму длины проступи, поскольку выступ, вызванный выступом, необходимо вычесть из общего пробега. Размер варьируется от 270 мм для жилых зданий и заводов до 300 мм для общественных зданий. где большое количество людей пользуется лестницей.
• Подъем/Подступенок: Подъем или высота ступени измеряется от вершины одной ступени до вершины следующей ступени. Это не физическая высота подступенка, потому что она не включает толщину проступи. Количество подступенков, а не количество ступеней, используется для определения количества ступеней, составляющих лестницу. Размер подступенка варьируется от 150 мм для общественных зданий до 190 мм для жилых зданий и заводов.
• Поясная плита: Поясная плита представляет собой не что иное, как обычную плиту, которая устанавливается по ходу (по длине лестницы) для удержания лестницы. Толщина этой плиты эквивалентна плите перекрытия
• Ширина лестницы: Ширина лестницы измеряется от края до края каждой стороны проступи, перпендикулярно длине проступи. В то время как измерения длины обычно больше, чем измерения ширины при рассмотрении прямоугольников, в случае ступеней ширина обычно является более длинной стороной. Ширина лестницы не включает поручни.
• Ширина лестницы: Ширина лестницы измеряется от края до края каждой стороны проступи, перпендикулярно длине проступи. В то время как измерения длины обычно больше, чем измерения ширины при рассмотрении прямоугольников, в случае ступеней ширина обычно является более длинной стороной.
• Высота лестницы: высота между этажами (или площадками), через которые проходит лестничный марш.
• Общие указания:
  • Соответствующие размеры проступи и подступенка для всех параллельных ступеней должны быть одинаковыми на последовательных этажах здания.
  • Минимальная вертикальная высота над любой ступенькой должна составлять 2 м.
  • Как правило, количество стояков в полете должно быть ограничено двенадцатью.
  • Минимальная ширина лестницы должна быть 850 мм, хотя желательна ширина от 1,1 до 1,6 м. В общественных зданиях, кинозалах и т.п. следует предусмотреть большую ширину лестницы.
  • Также угол наклона не более 40 градусов к горизонтали.

Каковы важные лестничные клетки?

Основное назначение лестницы — обеспечить простое и легкое перемещение между уровнями. В древние времена дома и убежища состояли только из одного этажа, но стало понятно, что площадь над уровнем земли можно использовать для увеличения пространства, которое может предложить строение. Лестницы позволяли пользователям этих зданий быстро и эффективно получать доступ к верхним уровням; по мере роста зданий лестница быстро становилась все более необходимой. В настоящее время лестницы можно сделать еще более доступными для людей с любым уровнем физической подготовки за счет установки лестничных подъемников и пандусов.

Как рассчитать длину марша и подъема лестницы и бесплатный инструмент-калькулятор

Воспользуйтесь нашим простым калькулятором, чтобы рассчитать длину подъема и длины марша прямой лестницы.

Автор статьи: Том Эйр | Последнее обновление: ноябрь 2020 г.

При проектировании или изменении конструкции лестницы часто может возникнуть некоторая путаница в отношении количества лестниц, высоты и длины лестницы. Часто вам нужно сесть и действительно подумать о дизайне, чтобы убедиться, что все подходит и соответствует стандартам! Мы рекомендуем провести тщательный размеренный осмотр территории, чтобы убедиться, что все, что вы проектируете, подойдет!

Воспользовавшись нашим бесплатным калькулятором лестниц ниже, вы сможете:

• Длина лестничного марша
• Длина лестничного марша с выступом
• Длина подъема лестницы
• Угол подъема (в градусах)

Посмотрите на калькулятор ниже .

Терминология калькулятора лестниц

Угол подъема
Угол лестницы от горизонтали в градусах.

O/A Длина подъема
Общее расстояние по вертикали между уровнями пола.

O/A Длина прогона
Общее горизонтальное расстояние между началом и концом лестницы.

Длина подъема
Вертикальное расстояние между лестницей и следующей лестницей.

Бег / Идти
Расстояние по горизонтали от конца предыдущей ступеньки до начала следующей.

Диаграмма терминологии

Калькулятор лестниц

Стандарты лестниц

Последний документ стандартов, который мы смогли найти, это Утвержденный документ K от 2013 года. Его можно найти здесь.

Пожалуйста, дважды проверьте информацию, прежде чем браться за какой-либо дизайн!

Частные лестницы

Мин. высота (мм) = 150 мм
Макс. высота (мм) = 220 мм
Мин. высота (мм) = 220 мм
Макс. высота (мм) = 300 мм

Минимальная высота (мм) = 150 мм
Макс. высота (мм) = 190 мм
Минимальная высота (мм) = 250 мм
Макс. высота (мм) = 400 мм

Лестницы общего доступа

Мин. высота (мм) = 150 мм
Макс. высота (мм) = 170 мм
Мин. высота (мм) = 250 мм
Макс. высота (мм) = 400 мм

Макс. угол подъема = 42º

Существуют более сложные требования к ступенчатым проходам в зданиях для собраний, и может возникнуть конфликт между этими требованиями и линиями обзора в некоторых зданиях со зрительскими местами.
