Расчет ондулина на крышу: расход листов, количество материала

Для покрытия крыши можно использовать разные материалы. Например, ондулин. Этот современный кровельный материал все больше набирает популярность. Но какой бы вариант покрытия вы не выбрали, без математика не обойтись. Прежде чем идти в магазин, необходимо рассчитать расход кровельного материала, сколько его вам понадобиться. А как делаются такие вычисления в случае с ондулином? Какие существуют нюансы расчета?

Вначале о самом материале

Чтобы сделать верный расчет ондулина на крышу, следует познакомиться с самим материалом. Ведь именно его технические характеристики вы и будите использовать при вычислениях. Так что собой представляет ондулин? В каком виде он выпускается?

Еврошифер, а именно так называют ондулин, представляет собой прессованные листы целлюлозы. Для связи волокон они пропитываются битумом высокой очистки. Также, на лист наносится защитный слой из полимера, который придает еще и красивый внешний вид. Еще одна защита – это нанесение минеральной крошки или керамизированных гранул на верхнюю наружную поверхность.

У ондулина, как и у любого другого вида кровельного материала, имеются свои преимущества и недостатки. К его плюсам специалисты относят следующее:

• обладает хорошими гидроизоляционными качествами;
• материал экологически безопасен;
• ондулин устойчив к воздействию агрессивных сред;
• сравнительно небольшой вес. Масса листа ондулина со стандартными размерами составляет около шести с половиной килограммов;
• легок в обработке. Разрезать материал на нужные куски можно с помощью простой ножовки. Кроме того, он достаточно гибкий, что позволяет использовать его для покрытия даже сложных по конфигурации крыш;
• ондулин может служить дополнительной шумоизоляцией.

Если говорить о минусах, то в первую очередь упоминают пожароопасность. Ондулин пропитан битумом, а этот материал хорошо горит. Также, некоторые специалисты упоминают о небольшой прочности. Конечно, свободно «бегать» по такой крыши нельзя. Но, если монтаж проведен правильно, то кровля выдержит достаточно большие нагрузки от снежного покрова.

Еще один возможный минус – это срок службы ондулина. Но тут многое зависит от качества материала. Если приобретен дешевый вариант, да еще и монтаж произведен не по правилам, то крыша может начать протекать уже через пару лет. Но с качественным материалом такое не произойдет на протяжении 15-20 лет. То же самое касается и изменения цвета под воздействием солнечных лучей. Некачественный ондулин потускнеет быстро.

Характеристики материала

Как рассчитать ондулин на крышу? Чтобы сделать это правильно, следует вначале узнать его технические характеристики. Чтобы посчитать количество требуемых листов, нужно знать их размеры. У ондулина, эти параметры следующие:

1. Ширина листа составляет 960 миллиметров.
2. Длина ондулина равна двум метрам.
3. Толщина листа три миллиметра.
4. Площадь листа равна 1,92 квадратных метров.

Есть и другие технические характеристики. Например, водостойкость, устойчивость к нагрузкам и так далее. Для того, чтобы узнать сколько ондулина понадобиться для крыши, эти характеристики не нужны. Расчет можно произвести и без этих параметров.

Можно учитывать вес материала. Эта характеристика пригодится вам для расчета стропильной системы. Зная вес ондулина, а он составляет 6,5 килограммов на каждый лист, можно рассчитать постоянные нагрузки.

Что следует учитывать при расчете

Делая расчет количества листов ондулина на крышу нужно принимать во внимание множество факторов. Без них сделать правильные выкладки будет невозможно. В первую очередь стоит помнить, что площадь листа указанная в характеристиках является общей. Для расчета количества материала нужно знать полезное значение этого параметра. Дело в том, что ондулин укладывается внахлест. Поэтому полезная площадь будет меньше, указанной в характеристиках.

Величина нахлеста полностью зависит от угла наклона ската крыши. Специалисты рекомендуют учитывать следующее:

• если угол наклона менее десяти градусов, то есть большой риск застаивания воды. По этой причине листы ондулина следует укладывать с больших нахлестом, не менее 30 сантиметров. Это относится к вертикали. По бокам нахлест должен быть в две волны;
• при наклоне от 10 до 15 градусов, расход будет немного меньше. В этом случае ондулин монтируется с боковым нахлестом в одну волну, а по вертикале минимум в 20 сантиметров;
• если крыша более крутая, то по бокам нахлест остается в одну волну. Сверху один лист ондулина на другой должен заходить минимум на 15 сантиметров.

Зная угол наклона ската, можно рассчитать полезную площадь. Сделать это при помощи обычного калькулятора не составляет большого труда. В первом случае полезная площадь одного листа ондулина будет равна, приблизительно, 1,3 квадратных метра. Во втором и третьем случае 1,5 и 1,6 соответственно.

Кроме того, в зависимости от угла наклона ската выбирается тот или иной вариант обрешетки. Если крыша имеет уклон менее 10 градусов, то основание делается сплошным. В остальных случаях обрешетка под укладку ондулина может быть выполнена из досок, смонтированных с шагом от 20 до 45 сантиметров.

Делаем расчет ондулина на кровлю

Расход ондулина напрямую зависит от площади крыши. Делать такие вычисления несложно. Главное чтобы соблюдался общий порядок действий. Он выглядит следующим образом:

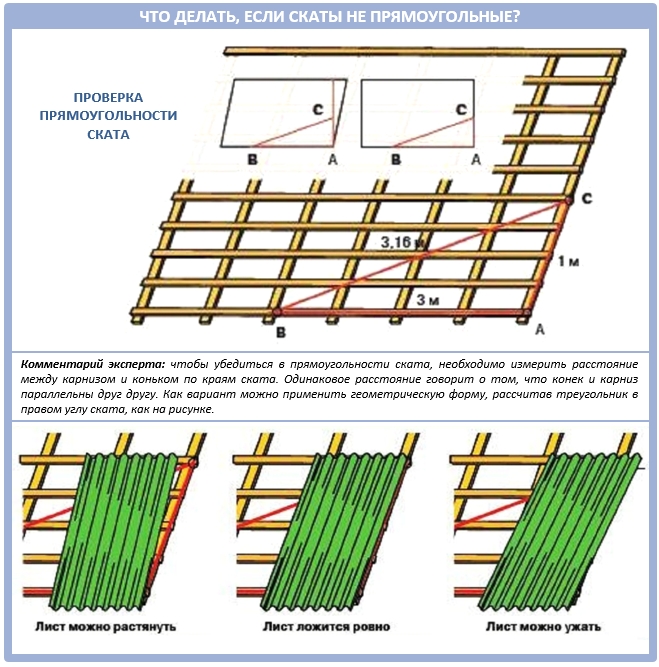

1. Вначале следует рассчитать площадь поверхности скатов. Сделать это в случае простой односкатной или двухскатной крыши не составляет труда. Достаточно умножить ширину на длину. Немножко сложнее дело обстоит с расчетами в случае сложной крыши. Здесь следует высчитать площадь каждого участка по отдельности, а потом сложить все вместе.
2. После того, как общая площадь крыши определена, все готово для расчета ондулина. Зная полезную площадь каждого листа, не трудно определиться с их количеством. Это можно сделать при помощи калькулятора. Для этого общую площадь крыши делим на площадь каждого листа.
3. Не забываем оставлять немного запаса. При монтаже ондулин может повредиться. Кроме того, обязательно останутся обрезки. Все это следует учитывать и к общему количеству листов материала добавить 10-15 процентов.

Чтобы минимизировать обрезки, можно немного «поэкспериментировать» с нахлестом. Боковое его значение остается неизменным – это одна или две волны. Но вот вертикальный нахлест можно немного изменять, но не сильно уменьшая его.

Плюс к этому стоит внимательно изучить все сложные участки крыши. Например, ендова и конек, а также кровельные окна требуют укладку специального покрытия. Такие места требуют дополнительной защиты от влаги.

То же самое касается участков вокруг труб проходящих через крышу. Здесь используются специальные фартуки. Все эти доборные элементы лучше приобретать у того же производителя, у которого был куплен ондулин. В этом случае вы сможете избежать многочисленных трудностей с нестыковками.

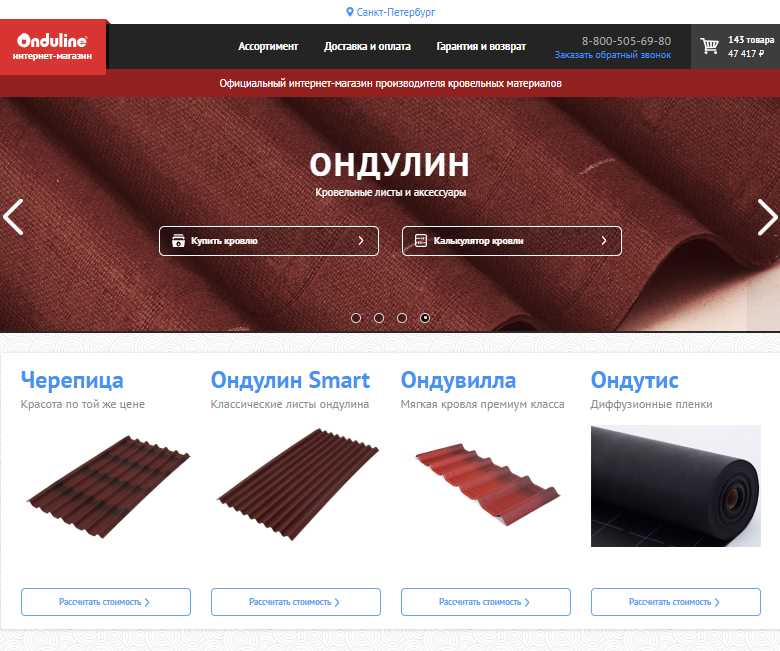

Для облегчения вычислений, можно воспользоваться специальными калькуляторами в сети интернет. Сюда вносятся все необходимые параметры. В первую очередь – это размеры самой крыши. Кроме того, величина нахлеста и размеры листов ондулина. В результате производится автоматический расчет требуемого количества материала. Такие калькуляторы значительно упрощают работу «домашних» мастеров.

шаг за шагом, срок службы, плюсы и минусы, укладка

Ондулин применяется для покрытия крыш различных жилых и производственных зданий. Востребованный материал выпускается стандартного размера в различных цветах. Новая кровля из ондулина проста в монтаже, для ремонта кровли также используются листы. Пол из еврошифера (общепринятое название) имеет привлекательный внешний вид и долгий срок службы.

Содержание

1. Свойства и срок службы ондулина
2. Производство материалов
3. Расчет ондулина на крышу
4. Расчет шага обрешетки и объема материала
5. Технические характеристики ондулина
6. Преимущества и недостатки
7. Особенности монтажа кровли из ондулина
8. Монтаж обрешетки
9. Монтаж ондулина

Свойства ондулина и срок службы

Фактический срок службы ондулинового шифера 30 — 40 лет

Ондулин бывает двух видов — черепица и шифер. В частном домостроении используют большие листы профнастила, что облегчает работу с еврошифером. Изделия можно отнести к категории композитных материалов, поскольку они представляют собой ламинированные изделия.

Компоненты листов:

• волокнистая целлюлозная основа;
• очищенный модифицированный нефтепродукт;
• пропитка из мастики на основе полимеров;
• верхний слой минеральной крошки;
• красящие минеральные пигменты.

Состав простой, но при выборе вида ондулина изучают инструкцию, чтобы узнать, из чего сделана та или иная разновидность. Иногда в продаже попадается несертифицированный товар, что грозит ухудшением качества напольного покрытия. Если состав не соответствует нормам и условиям стандартов, даже при соблюдении технологии надежность покрытия останется под вопросом.

Вес квадратного метра колеблется в пределах трех килограммов. Небольшой вес позволяет укладывать листы на старое напольное покрытие, исключая стандартную технологию укладки. Производители гарантируют срок службы 15 лет, но материал остается в первозданном виде до 30 – 40 лет, при этом цвет может тускнеть. Выпускают листы зеленого, коричневого, красного и черного насыщенных цветов, но приглушенного оттенка.

Разработана модификация в виде прозрачных листов, пропускающих определенное количество света. Легкая светопрозрачная кровля может использоваться для покрытия беседок, павильонов, парников, небольших объектов городской архитектуры.

Производство материалов

Ондулин представляет собой композиционный материал с несколькими компонентами в составе

На подготовительном этапе контролируется качество сырья. Макулатура сортируется, мусор отделяется, а обработанные отходы превращаются в целлюлозу. Для повышения прочности на разрыв в состав добавляют стеклянные волокна, нефтепродукты, минеральные наполнители. В общую пасту перед битумной пропиткой добавляют красители, поэтому цвет сохраняется и долго не тускнеет под воздействием солнца.

Влажную массу сушат на тепловом конвейере определенной ширины, где одновременно прессуют и придают волнистую форму. Профнастил разрезается на равные отрезки и с двух сторон пропитывается полимерно-битумной мастикой. На поверхность наклеивается слой минеральной крошки для повышения эксплуатационных свойств.

Продукция упакована в термоусадочную пленку. Слой сжимается под воздействием температуры, повторяет волнистость. Благодаря этому ондулин защищен от влаги, пыли, УФ-излучения при транспортировке. К упаковке прикрепляется этикетка с информацией о составе и размерах листов.

Расчет ондулина на крышу

Расчет ведется с учетом нахлеста — 1 волна

Количество листов, которые пойдут на крышу из ондулина, вы можете рассчитать сами, так как расчет несложный. Вы можете воспользоваться онлайн-калькулятором и узнать необходимое количество изделий для определенной площади покрытия.

Стандартный размер полосы:

• длина 2 м;
• ширина 95 см;
• на листе 10 волнистых выступов;
• ширина волны 9,5 см.

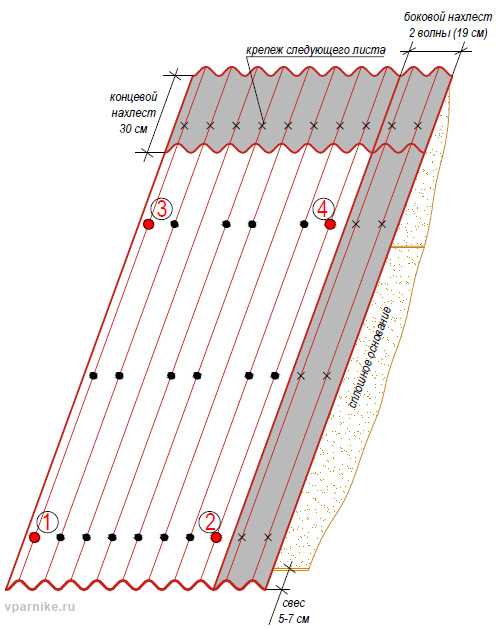

Расчет ведется с учетом того, что правильная укладка предполагает нахлест по длине, когда каждый последующий лист укладывается с заходом на предыдущий элемент не менее чем на 14 см. Нижний ряд смещается вниз на 7 см. По бокам в нахлест идут 2 волны (по одной с каждой стороны), при этом на крайних изделиях одну волну выпускают наружу. При таком способе устройства полезная площадь листа составляет 1,6 м². Это значение не всегда правильное, так как размер перекрытия меняется в зависимости от других параметров. На показатель влияет уклон крыши.

Показатель полезной площади составляет (согласно рекомендации производителя):

• уклон 5 — 10° — полезная площадь 1,29 м²;
• уклон 10 — 15° — 1,54 м²;
• уклон больше 15° — 1,56 м².

Для дальнейшего расчета необходимо найти площадь крыши. Для этого умножьте геометрические параметры ската и сложите площади всех наклонных поверхностей. Предположим, площадь кровли 46 м², а ондулин будет укладываться на крышу с уклоном больше 15° (так поступает большинство палуб). Разделите 46 на 1,56, чтобы получить 29..48 (30 листов).

Рекомендуемый припуск на резку составляет 5–10 %, чтобы уложиться в требуемый рез. 30 раз на процент и получится 32 листа. Гвозди подсчитывают исходя из того, что на полосу приходится около 20 штук. Умножьте 30 м² на 20, прибавьте процент запаса, и вы получите 630 гвоздей.

Расчет шага обрешетки и объема материала

Стропила укладываются с учетом размеров листов ондулина

Грамотный монтаж настила зависит от того, насколько правильно определен шаг между опорными брусками для ондулина. Размер ступени рекомендован производителями еврошифера и зависит от угла наклона кровли.

Показатели размера зазора:

• уклон под углом 5 — 10° — рейки укладываются в сплошной, ДСП, ОСП, влагостойкий вид фанеры, используется обрезная доска;
• уклон 10 — 15° — оптимальное расстояние между брусьями — расстояние 45 см;
• наклон более 15° — шаг обрешетки принимается на уровне 60 см.

Измеряется длина ската, например, она равна 6 м. Высота самолета 3 м. Для установки по высоте получается 6 планок, еще по две располагаются внизу и вверху для карниза и конька, всего 8 штук. Умножаем 6 м на 8 штук, получаем сумму 48 метров. Если крыша имеет 2 ската, то число умножается на 2, получается 96 метров бруса.

Рейки обрешетки соединяются только на стропилах, поэтому расход материала увеличится с учетом подрезки до необходимого размера. Для этого используется коэффициент 1,1. Умножьте 96 метров на 1,1 и получите 106 п/м планок. Поставщики часто продают пиломатериалы по цене за кубический метр. Чтобы перевести полученный объем планки в кубатуру, умножьте сечение бруса на количество метров. Например, 0,05·0,05·106, получается 0,256 м³.

Для расчета сплошного фанерного основания берется площадь скатов и умножается на коэффициент разреза. Например, площадь 46 м2 · 1,1 = 50,6 м2. По правилу полученное значение делится на площадь фанерного листа и получается количество элементов, которые вы хотите купить.

При шаге 60 см обрешетка иногда прогибается (провисает) под тяжестью материала и снега. Ондулин имеет шероховатую поверхность, что препятствует быстрому скатыванию снежной массы. Производители рекомендуют брать зазор между брусками на уровне 45 см.

Технические характеристики ондулина

Технические характеристики ондулина

Стандартный размер листа помогает правильно подобрать размер материала для различных применений. Утвержденные производителем размеры являются гарантией качества. Ондулин относится к востребованным и популярным кровельным покрытиям, поэтому на строительном рынке продается много подделок, не соответствующих заявленному качеству. Если при покупке имеются значительные отклонения от стандартных размеров, такие изделия не являются оригинальными.

Толщина листа 3 мм, но разница в этом параметре дефектом не считается, так как технология производства допускает небольшие погрешности. Производственная площадь листа зависит от уклона и нахлестов, а теоретическая площадь составляет 1,9 м². Лист весит около 6 кг.

Другие технические параметры:

• Высота гофра 36 мм.
• Ондулин относится к веществам, воспламеняющимся при достижении определенной температуры; для еврошифера предел +240 – 300°С. Это достаточно низкая температура, поэтому материал запрещен к использованию в детских и медицинских учреждениях.
• Поверхность настила разрушается при усилии равном 0,96 т/м², для еврошифера более опасны точечные удары.
• Материал устойчив к воздействию химических веществ в окружающей среде. Не реагирует на щелочи, кислоты, нефтепродукты.
• В составе не содержатся вредные для человека компоненты и химически активные выделения не попадают в воздух. Безопасность подтверждена сертификатом гигиенического соответствия.
• Не пропускает и не накапливает влагу в толще покрытия, защищает поверхность от сырости. Влагостойкость сохраняется все время эксплуатации.

По внешнему виду материал напоминает асбестоцементный шифер старого образца. Отличие в том, что в составе нет асбеста, вредного для органов дыхания людей. Листы шифера могут треснуть при креплении гвоздями, а с ондулином такие неприятности исключены.

Некачественный ондулин теряет форму и цвет при нагревании на солнце

Ондулин без разрушения переносит сильные морозы зимой и нагрев от солнечных лучей. В межсезонье перепад температур между ночью и днем ​​достигает большой величины, но покрытие кровли ондулином решает проблему разрушения поверхности.

Плюсы материала:

• Небольшой вес облегчает монтаж и снижает нагрузку на стропила и основание дома, что позволяет сэкономить на материалах.
• Стоимость еврошифера более демократична по сравнению с металлическим профлистом или профнастилом.
• Возможно изменение цвета кровли путем покраски акриловыми составами.

К недостаткам можно отнести то, что прочность материала снижается при нагревании на солнце. Летом ремонт делают по специальным деревянным мосткам, которые поддерживаются коньком кровли.

При сильном нагревании ощущается запах битума. На некачественных подделках в жаркую погоду появляются полосы битума, а поверхность тускнеет.

Особенности монтажа кровли из ондулина

При монтаже кровли нельзя наступать на ондулин

Правильность технологии монтажа играет роль в сохранении кровли в первозданном виде длительное время.

Правила укладки листов:

• Не наступают на материал в рыхлом состоянии; при необходимости медленно встают на гребень волны.
• Работы не производятся в мороз и жару выше +25°С.
• Для крепления используйте специальные гвозди, которые идут в комплекте с покрытием.

При монтаже нельзя растягивать полосы до нужного размера, иначе общий вид кровли будет неаккуратным. Нахлест по ширине и длине выполняется в одну сторону, начиная с одного угла рабочей зоны.

Специальные гвозди обеспечивают герметичность покрытия. После установки фурнитуры закройте крышку на головке, что не подходит для простых гвоздей. Это дополнительная защита от атмосферных воздействий для отверстия. Бывают гвозди с гладким или рифленым стержнем, второй вариант предпочтительнее использовать для прочного крепления в рейке.

Обычными саморезами менять нельзя, так как отверстие остается открытым для влаги и грязи. Последствия проявятся через 2-3 года, и нужно будет делать ремонт.

Монтаж обрешетки

Под обрешетку укладывается слой гидроизоляции

Из хвойных делают бруски, доски или рейки. Важна одинаковая толщина элементов и сухость материала (влажность до 20%). Древесину обрабатывают защитными составами от влаги, гниения, микроорганизмов. Для скрепления брусков между собой и фиксации их к стропилам используют саморезы по дереву или шурупы длиной не менее 75 мм.

Заказ-наряд:

1. утеплить мансарду, устроить гидроизоляционную мембрану;
2. смонтировать ветровые доски, поставить ограничительную планку по краю крыши;
3. закрепить карнизную доску, выровняв ее с помощью кондуктора — предварительно нарезанного по размеру куска бруса;
4. обрешетка монтируется с определенным шагом, сплошное основание укладывается с зазором 2 — 3 мм;
5. дополнительные бруски размещаются перед коньком для крепления оголовка;
6. планки размещаются вокруг дымохода и других выступающих конструкций.

После монтажа проверить горизонтальность общей поверхности, исправить недостатки. Снимать установленные листы ондулина для согласования плоскости не рекомендуется, так как это приведет к появлению дополнительного отверстия.

Монтаж ондулина

Для крепления ондулина используются специальные гвозди.

Для монтажа используется ручной инструмент, работы выполняются в ясную погоду без осадков. Первым делом необходимо подготовить основу для укладки в виде обрешетки или старого кровельного покрытия. Металлические кровли ремонтируются и обрабатываются антикоррозийными средствами.

Этапы работ:

1. укладка ондулина с раскроем в размер;
2. окончательная установка доп.деталей.

Укладывайте листы так, чтобы стык смотрел в сторону, противоположную преобладающему в регионе направлению ветра. Работу начинают с угла ската, в каждую планку используют не менее 20 гвоздей. Материал режется ножовкой по дереву. Листы первого ряда укладываются одной деталью, а второго укладываются с перевязкой швов пополам, поэтому ряд начинается с половинчатого элемента, чередование выполняется в каждом ярусе.

Правильность установки регулируется натянутым шнуром, под которым регулируется высота волны. Для обработки стыков используется самоклеящаяся лента, к верхней части гофры крепятся гвозди. После того, как монтаж листов завершен, конек обрамляется специальным элементом, бортики размещаются вокруг дымохода, снегозадержателей и других дополнительных элементов.
