Ондулин и печная труба: Проход трубы через ондулин

Содержание

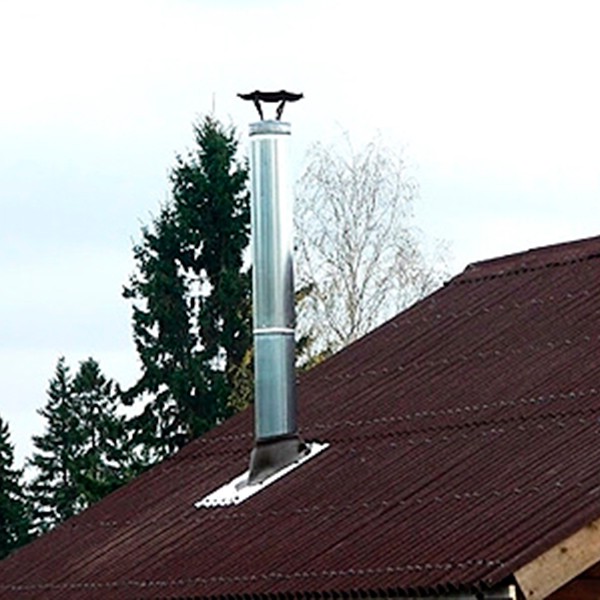

Труба на крыше из ондулина

Содержание

  • Как через кровлю из ондулина можно вывести трубу
  • Методика компании Ондулин
    • Выведение вентиляционной трубы при монтаже кровли из ондулина
    • Обустройство прохода вентиляционного канала на крышу после завершения кровельных работ
    • Обустройство зоны примыкания ондулина к печной трубе или дымоходу
  • Заключение

Вывод арматуры и труб любого назначения на крышу — дело непростое. Если в кровле случаются протечки, то чаще всего причиной появления влаги в подкровельном слое является именно узел примыкания и переходной элемент, закрывающий пространство между системой вентиляции и кровельным материалом. А в случае использования ондулина ситуация осложняется излишней «нежностью» кровли.

Как через кровлю из ондулина можно вывести трубу

В любом жилом здании приходится выводить на крышу, как минимум, пару труб: печную, или дымоход, и вентиляционную. На обычной кровле потребность вывести трубу всегда была связана с необходимостью соблюдать правила пожарной безопасности, предусматривать наличие тепловых зазоров и обеспечивать надежную защиту от проникновения влаги в слой теплоизоляции. Если у вас кровля из ондулина, придется учесть дополнительные факторы:

  • Кровельный материал, изготовленный из прессованного целлюлозного волокна и битума, крайне огнеопасен, даже если были использованы огнестойкие пропитки. Даже искры, вылетающие из печной трубы, способны вызвать возгорание;
  • Условием сохранения механической прочности ондулинового полотна является обеспечение полноценной опоры краев, в противном случае материал будет деформироваться;
  • При повышении температуры материал начинает размягчаться и терять механическую прочность.

Совет! Наиболее простым способом получить опыт обустройства воздуховодов на крыше из ондулина является выполнение работ по установке системы вентиляции способом, предложенным специалистами компании «Ондулин».

Методика компании Ондулин

Наиболее простым способом, как вывести трубу вентиляции и закрепить ее на крыше, является использование фирменного проходного элемента из полихлорвинила, так называемая вентиляционная труба ондулин, приобрести ее можно в строительных супермаркетах, например, «У Петровича».

Выведение вентиляционной трубы при монтаже кровли из ондулина

Перед укладкой последнего ряда листов ондулина определяют точку вывода вентиляционного каналана кровлю. Как правило, воздуховоды располагаются в последнем ряду покрытия. Проходной элемент устанавливаем в месте выхода вентиляционного канала таким образом, чтобы нижний край закрепить с нахлестом на лист ондулина предыдущего ряда. Нахлест элемента на лист нижнего ряда должен быть не менее 17 см.

Крепеж выполняется набивкой гвоздей в каждую волну элемента. Затем закрепляем по бокам проходного элемента листы ондулина таким образом, чтобы обеспечивался перехлест минимум в одну волну. На верхний край переходного элемента должно дохлестывать полотно с минимальным напуском в 17 см. Верхний край также крепится гвоздями в каждую волну.

Обустройство прохода вентиляционного канала на крышу после завершения кровельных работ

Зачастую устанавливать трубу вентиляции на крыше приходится уже после завершения укладки кровли. Если невозможно демонтировать лист ондулина и выполнить обустройство вывода в порядке, описанном в предыдущем пункте, приходится действовать радикальным способом:

  1. На первом этапе разрезаем крышу из ондулина крестообразным надрезом. Кромки разреза заводим вниз, подгибаем и фиксируем на внутренней стороне кровельного пирога с помощью скотча или скоб. Вдоль разреза необходимо выполнить обработку клеевым составом и пленкой для предупреждения попадания влаги в теплоизоляционный слой;
  2. Для установки воздуховода используем специальный переход – фартук. Края основания фартука заправляем под лист ондулина, зазоры в зоне примыкания кровельного материала к фартуку лучше заделывать специальной переходной лентой «Ондуфлеш»;
  3. Фартук прибиваем через ондулиновый лист к рейкам обрешетки и усиливаем накладкой с внутренней стороны кровли.

Обустройство зоны примыкания ондулина к печной трубе или дымоходу

Помимо обеспечения качественной гидроизоляции, чтобы правильно вывести печную трубу через крышу, необходимо учесть требования пожарной безопасности. В этом случае дымоход может одеваться в дополнительный наружный кожух из стали, внутри укладывается слой термоизоляции, обеспечивающий нагрев наружной оболочки не выше 40-50оС. В результате получается сэндвич труба через ондулин.

Кроме того, в местах, примыкающих к печной трубе, необходимо сделать сплошную дополнительную обрешетку, которая будет поддерживать края полотна и переходного элемента. Брус обрешетки должен быть удален от боковой поверхности стен дымохода на расстояние 3-4 см, и от верхней на расстояние не менее 5-10 см.

Примыкание с нижней стороны обустраивается покрывающим фартуком, при этом поверхность переходного элемента должна перейти поверх полотна ондулина слева и справа не менее чем на одну волну. Покрывало фартука прибивается поверх ондулинового покрытия гвоздями в дополнительную обрешетку, при этом в крайние волны гвозди не бьются. На углах уложенного элемента выполняется герметизация лентой «Ондуфлеш».

Слева и справа от дымохода на полотно ондулина устанавливается элемент «боковое примыкание». Его необходимо отмерить аналогично предыдущему фартуку, вырезать и установить на линии примыкания и прибить гвоздями.

Примыкание верхнего края заклеивается лентой «Ондуфлеш», с помощью этого же материала заклеиваются верхние края фартуков, настилающиеся на вертикальную поверхность трубы. Верхний край ленты фиксируют с помощью дополнительной металлической планки и саморезов. По краю металлической планки щель нужно заделать полиуретановым герметиком. Ленту «Ондуфлеш», наклеенную поверх верхнего края печной трубы, нужно закрывать дополнительным куском ондулина и прибивать.

Заключение

Наиболее простым способом установить трубу на крыше является методика, предложенная специалистами компании «Ондулин». Такой способ превосходно работает с кирпичными трубами, для металлических и чугунных дымоходов можно выполнить проход трубы через кровлю по системе «труба в трубе», как наиболее пожаробезопасной.

  • Виды крыш частных домов

  • Как правильно крыть крышу шифером

  • Как крыть крышу профнастилом своими руками

  • Устройство кровельного пирога под профнастил

Герметизация печной трубы на крыше из ондулина или металлочерепицы

Отличная герметичность крыши обеспечивается целостностью кровли. При нарушении слоя теплоизоляции, паро- или гидроизоляции, протечки становятся неизбежными. Устройство дымохода любого плана, конечно же, нарушает целостность кровельного пирога.

Чтобы предупредить попадание влаги внутрь, проводится герметизация.

Проход печной трубы через крышу

Значение здесь имеет все: материал дымохода – кирпич, металл, асбестоцемент, материал кровли – из металлочерепицы, из ондулина, из профнастила, устройство кровельного пирога – с утеплением или без, высота чердачного пространства и даже форма сечения дымоотводного канала.

На кирпичном дымоходе устраивается распушка – расширение печной трубы за счет утолщения стенок. Благодаря этому стенки кирпичного изделия нагреваются намного меньше, металлического, и объем переходника может быть меньше.

Однослойные металлические изделия нагреваются сильнее. Здесь теплоизоляционный короб требуется даже в тех случаях, когда кровельный пирог утепления не предусматривает.

  • Устройство короба одинаково для всех типов дымоходных конструкций. Сооружается он из брусков, закрепляемых на стропильных ногах. Так как дерево относят к материалам горючим, то расстояние между деревянными элементами и стенками дымохода должно быть не менее 13 см.
  • Снизу под потолком чердака, короб подшивается листом негорючего материала – ГКЛ, оцинкованное железо. Пространство между дымоходом и стенками переходника заполняется жаростойким теплоизолятором – специальной термостойкой минеральной ватой, керамзитом.

Дальнейшие действия по герметизации устройства зависят от материала кровли.

Проход через крышу из шифера

Надо отметить, что шифер является самым сложным в этом плане материалом. Для современных кровельных материалов производители предлагают готовые гидроизоляционные приспособления. Для шифера таковых не разработано.

Гидроизоляция дымохода на крыше из шифера проводится следующим образом.

  1. Пленочный гидроизолирующий материал, которым укрывают кровельный пирог, на этом участке разрезается таким образом, чтобы укладываться внахлест на стенки дымоотвода. Пленка закрепляется битумной мастикой.
  2. Размещают шифер, стараясь как можно плотнее состыковать листы со стенками дымоотвода.
  3. Из оцинкованной стали изготавливают подворотничок – элемент требуемой длины, изогнутый так, чтобы плотно примыкать к кровле и к дымоотводу. Стыки перекрываются подворотничками.
  4. Полученную металлическую конструкцию заливают цементно-песчаным раствором так, чтобы герметизация выступала над уровнем настила.

Полученное приспособление сложно назвать декоративным, однако герметичность оно обеспечивает хорошую.

Проход трубы через крышу из металлочерепицы

Кроме собственно отделочного материала производители выпускают и разнообразные дополнительные элементы, в том числе и фартуки для дымоходов.

  1. Гидроизоляция выполняется описанным выше способом. Это важная часть работы, так как обеспечивает водонепроницаемость всей кровли, а не только стыков между сооружениями на крыше.
  2. Вокруг дымохода формируют обрешетку из деревянных реек, а затем к ней закрепляют детали металлического фартука. Стык на верхней планке обрабатывают соответствующим герметиком.
  3. Нижняя обычно не герметизируется, так как предполагает устройство водоотводного галстука, а в этом случае герметизация не позволит воде свободно стекать вниз.
  4. Вокруг дымохода укладывают металлочерепицу. Все стыки обрабатывают термо- или жаростойким герметиком.
  5. Сверху таким же образом монтируют декоративный фартук. Обычно он выполняется в том же цвете, что и кровля. На фото – дымоотвод с фартуком.

Герметизация печной трубы на крыше из ондулина ничем существенным не отличается от описанного выше монтажа. Разницу составляет лишь материал верхнего, декоративного фартука – он изготавливается из пластика.

Проход дымохода через кровлю из профнастила

Если материал комплектуется элементами по герметизации печной трубы, вентиляционных каналов и прочего, то рекомендуется использовать именно его. Порядок действий в этом случае такой же, как при герметизации кровли из ондулина, а специальный элемент, кроме того, повторяет форму «родного» профнастила, что обеспечивает плотное прилегание.

Если же таких элементов нет, то герметизация печной трубы на крыше из профнастила, осуществляется следующим способом.

  1. В листе вырезают отверстия меньше размеров дымохода на 1,5–2 см.
  2. По углам делают надрезы и отгибают края листа.
  3. На этапе монтажа кровельного настила, заготовку надевают на печную трубу, а края прижимают к стенкам дымохода как можно плотнее.
  4. Для герметизации швов используют специальную каучуково-битумную ленту, наподобие Мастер Флеш.

На видео демонстрируется гидроизоляция стыков на крыше из профнастила.
