Одноклавишный проходной выключатель схема подключения: особенности конструкции и схема подключения

особенности конструкции и схема подключения

Чтобы обеспечить максимально комфортное проживание в доме, необходимо уделить внимание не только интерьеру, но и освещению. Возможность управлять осветительным прибором из нескольких мест для многих людей стала необходимостью, а не роскошью. Для решения этой задачи можно использовать выключатель одноклавишный проходной. Устройство обладает приемлемой стоимостью и не вызывает сложностей при установке.

• Отличия обычного выключателя от проходного
• Область применения
• Рекомендации по установке
  • Установка скрытого переключателя
  • Монтаж накладного устройства

Отличия обычного выключателя от проходного

Внешне эти устройства не имеют принципиальных различий, чего нельзя сказать об их конструкции. Обычный выключатель имеет два контакта, один из которых подвижный. Он приводится в движение нажатием клавиши и замыкает неподвижный контакт. В результате в электроцепи появляется ток и осветительный прибор включается. Производителями также выпускаются и двухполюсные одноклавишные выключатели.

Их конструкция отличается от однополюсных тем, что нулевой провод, идущий к светильнику, размыкается аналогично фазному, что позволяет повысить безопасность устройства. В свою очередь, переключатель проходной одноклавишный имеет два неподвижных и один подвижный контакт, который всегда находится в замкнутом состоянии с одним из неподвижных. В результате после нажатия на клавишу и переводе ее из одного состояния в другое, подвижный контакт просто меняет свое местоположение и замыкается с неподвижным контактом, который ранее был разомкнут.

Таким образом, он не имеет положения «выключено» и работает, как переключатель, а не выключатель. В технической литературе, а также каталогах производителей электротехнических устройств, он называется переключатель одноклавишный однополюсной на два направления. Этот факт стоит помнить, когда устройство будет приобретаться в магазине.

Следует заметить, что сегодня выпускаются и многоклавишные устройства, например, переключатели трехклавишные проходные.

Область применения

Устройство может использоваться в производственных, жилых и общественных помещениях. Простота монтажа позволяет применять его в домах. Целесообразной видится установка выключателя в следующих местах:

• Лестничные площадки.
• Длинные коридоры.
• Освещение загородного участка.
• Большие комнаты в квартирах и домах.

Говоря проще, это устройство может активно применяться там, где есть две двери, являющиеся равноценными входами и выходами. Отличным примером использования проходного выключателя является спальня. При входе в помещение освещение можно включить с помощью расположенного у двери устройства, а выключить благодаря второму, находящемуся рядом с кроватью.

Проходные выключатели предоставляют возможность управлять одним осветительным прибором или целой группой. Для каждого конкретного случая подбирается определенный тип устройства.

Следует признать, что их использование позволяет не только сделать жизнь более комфортной, но и несколько сэкономить на электроэнергии.

Рекомендации по установке

Если возникла необходимость в замене старого выключателя, то много времени на выполнение работы не потребуется. Однако при желании создания новой электропроводке или обустройстве квартиры в новостройке, сложность работ несколько возрастет.

Установка скрытого переключателя

Для реализации этой затеи потребуется монтажная коробка из пластмассы или металла. В продаже можно найти изделия для сплошных и полых стен. С точки зрения безопасности, стоит обратить внимание на коробку из термостойкого пластика. Перед установкой из монтажной коробки необходимо вывернуть шурупы и удалить заглушку для проводов. Чтобы ее надежно закрепить, стоит воспользоваться алебастром. Если речь идет о полой стене, например, к гипсокартонным, то в них коробки чаще всего крепятся скобами.

К переключателю проводники можно подключить четырьмя способами:

• Зажать сечением винта — весьма опасный способ, так как риск повреждения провода велик.
• Прижать шляпкой крепежного элемента — менее опасен в сравнении с предыдущим, но использовать его не рекомендуется.
• Проводник устанавливается в отверстие при нажатой клавише — в такой ситуации значительно сокращается срок эксплуатации пружины.
• Прижать провод специальной пластиной — наиболее безопасный и правильный способ.

Монтаж накладного устройства

Во многом процесс установки накладного переключателя аналогичен монтажу скрытого. Основным отличием здесь является отсутствие необходимости штробить стены под монтажные коробки. Среди недостатков можно отметить лишь размеры накладного устройства. Чтобы его установить, потребуется разметить отверстия под крепления, просверлить их, установить дюбеля, а затем подключить устройство к электроцепи.

Сложностей с выполнением этих работ возникнуть не должно и необходимо лишь проявить внимательность, соблюдая при этом коммутацию в соответствии с цветовой маркировкой проводников.

Особенно это касается тех ситуаций, когда проводится простая замена вышедшего из строя устройства.

принцип и схема работы, разновидности

Выключатель проходной одноклавишный представляет собой особую разновидность бытовых коммутирующих приборов, потребность в которых возникает в особых случаях. Их установка целесообразна в проходных помещениях, в которых включать освещение необходимо со стороны входа, а выключать – при выходе. Для этого в комплект выключателя входят два электрически связанных между собой прибора, устанавливаемых в соответствующих местах.

Содержание

1. Примеры применения
2. Особенности и принцип действия
3. Типы проходных выключателей
4. Коммутация из трех точек
5. Выбор варианта исполнения

Примеры применения

Проходной одноклавишный выключатель предназначен для управления освещением из двух-трех мест

Возможности таких переключателей позволяют избежать многих неудобств, с которыми приходится сталкиваться в повседневной жизни. Пример применения – случай, когда пользователю требуется пересечь длинный коридор, и сделать это желательно не в темноте, а при полном освещении. При выходе применяется второй клавишный прибор, посредством которого свет можно погасить. Причем направление перемещения по такому объекту значения не имеет.

Система построена так, что после прохождения коридора выключатель готов к новому срабатыванию, но уже при входе с другой стороны.

Другие места, где часто устанавливается спаренный переключающий прибор – вход в спальню и зона в районе расположения кровати. В данной ситуации можно будет войти в освещенную комнату, а затем выключать свет, приготовившись ко сну.

Особенности и принцип действия

Чтобы понять отличие типового проходного выключателя от обычного коммутационного прибора, потребуется разобраться со способами их подключения. Простое изделие включается в разрыв фазного провода, проложенного к люстре, и имеет всего два контакта. Переключатель одноклавишный проходной располагает тремя рабочими клеммами, позволяющими коммутировать две параллельно проложенных линии. Посредством третьего, дополнительного контакта осуществляется размыкание одной цепи и замыкание другой.

Такие выключатели должны устанавливаться только попарно, что обеспечивает очередность коммутации осветительной линии с двух удаленных на значительные расстояния точек.

Сходство с обычными приборами ограничено тем, что они также включаются в разрыв фазного провода.

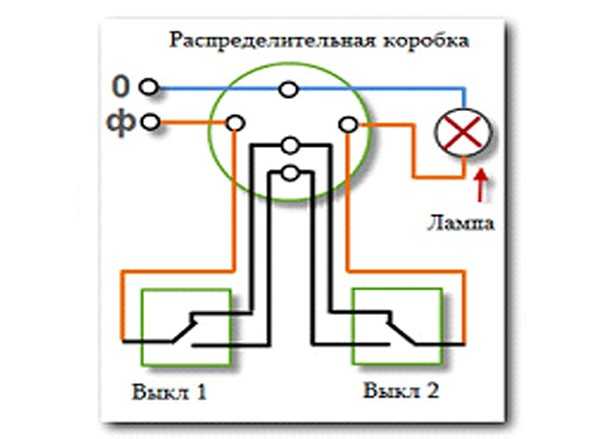

Принцип работы проходного выключателя основан на коммутации одной и той же линии за счет поочередной подачи напряжения на лампочку сразу с двух сторон. Такая возможность реализуется за счет особой схемы включения, согласно которой к осветительному прибору подводится два провода (на каждый из них поочередно подается напряжение 220 Вольт).

При разводке таких цепей жилы различают по маркировке изоляции, одна их которых имеет серый, а вторая – белый цвет.

Чтобы один их двух проходных одноклавишных переключателей сработал, клавиша второго должна находиться во включенном (верхнем) положении. Только в этом случае цепь подачи фазного напряжения со стороны второго прибора окажется замкнутой, и принцип работы выключателей света будет выполняться.

Типы проходных выключателей

Виды проходных выключателей

По количеству переключающих контактов различают следующие виды проходных выключателей:

• одноклавишные;
• двухклавишные;
• трехклавишные.

Количество клавиш может много значить для функциональности каждого из перечисленных приборов, поскольку они позволяют коммутировать осветители из трех точек помещения и более.

При необходимости управления из 3-х и более мест самый оптимальный вариант – двухклавишный прибор с перекрестным управлением.

При сравнении многоклавишных выключателей с их одноклавишными аналогами важно понимать, чем одно из них может отличаться от другого. В основном отличие касается функциональности устанавливаемых в помещении устройств. Если во втором случае коммутируется только одна группа (осветитель включается и выключается), то в цепи с двухклавишным переключателем таких групп будет две. В соответствие со схемой их подсоединения можно включать первый из двух осветителей, одновременно выключая второй или наоборот.

По своей конструкции такие коммутаторы могут иметь открытое (наружное) исполнение или устанавливаться в заранее подготовленные в стене ниши. По способу управления переключатель может быть сенсорным или с ПДУ, то есть срабатывать от прикосновения или на удалении (дистанционно). Выбор конкретного типа прибора определяется предпочтениями пользователя, а также его финансовыми возможностями.

Коммутация из трех точек

Чтобы иметь возможность включать свет из 3-х точек, необходимо описанную ранее схему для спаренного одноклавишного прибора дополнить еще одним – перекрестным двухклавишным элементом. Этот переключатель может располагаться в произвольной точке комнаты, устроенной между двумя уже смонтированными изделиями.

Он состоит из двух уже рассмотренных ранее выключателей, размещенных в одном цельном корпусе. В нем на обычный перекидной механизм, состоящий из двух частей, установлена общая клавиша, что позволяет коммутировать отходящие от него линии синхронно. Чтобы получить тройной двухклавишный выключатель, потребуется доработать обычный перекрестный прибор, установив на него перемычки.

Многоточечная схема подключения организуется таким образом, чтобы «земляной» провод заводился параллельно на две осветительные группы, а фазовый (в красной изоляции) поступал на каждую из входных клемм первого переключателя. Независимо от положения клавиш напряжение будет поступать только по четные входные клеммы (по белому и серому проводам), и только после этого через установленную ранее перемычку оно попадает на вход второго проходного выключателя.

От положения клавиш зависит направление подачи фазного потенциала на осветительные приборы. Если одна из групп осветителей включена, достаточно отключить любой из приборов, чтобы обесточить ее. Тот же процесс происходит и при включении, только в этом случае изменение положения любой клавиши влечет за собой восстановление цепи питания.

Выбор варианта исполнения

При выборе подходящего вида проходного одноклавишного выключателя учитываются следующие моменты:

• в первую очередь потребуется определиться с маркой приобретаемого устройства, которая выбирается исходя из личных предпочтений;
• подбирается число переключающих клавиш, что зависит от требуемого количества точек, из которых должны управляться осветители;
• определяется способ монтажа приобретаемого прибора (в открытом или в закрытом исполнении).

Проходной клавишный выключатель в соответствии со своим функциональным назначением позволяет управлять осветителями из двух или трех удаленных точек, облегчая порядок обращения с ними.

Две розетки в одной коробке Схемы подключения

Автор: Dale Cox

Домашняя страница
Отделка молдинга
Электропроводка
Строительство и ремонт
Ремонт стен
Покраска дома
Уборка и ремонт
видео своими руками

Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.

На этой странице приведены схемы подключения двух розеток в одной коробке. Включены устройства для 2 розеток в одной коробке, выключателя и розетки в той же коробке и 2 выключателей в той же коробке.

Подключение двух розеток в одной коробке

На этой схеме две дуплексные розетки установлены в одной коробке и подключены к источнику отдельно с помощью косичек, соединенных между собой клеммами каждой из них. С каждой розеткой, соединенной собственным проводом с косичкой, если одна выйдет из строя из-за физического повреждения, другая не пострадает и должна по-прежнему работать.

Подключение двойных розеток в серии

Здесь две розетки установлены в одной коробке и подключены с помощью клемм устройства для их соединения. При таком расположении, если розетка № 1 выходит из строя, розетка № 2 также может выйти из строя. Если первая розетка в цепи каким-то образом повреждена внутри, это может повлиять на подачу электроэнергии к последующим розеткам. Хотя обычно это не так. Если медный язычок между винтами клемм останется неповрежденным, даже если №1 перестанет работать, розетка №2, скорее всего, все еще будет работать.

Такое расположение проводки позволяет уменьшить количество соединений и гаек в розетке. Это может облегчить размещение всей необходимой проводки и т. д. в небольшой исходящей коробке.

Подключение 2 розеток с 2 источниками

На этой схеме две розетки подключены в одной коробке, каждая из которых питается от отдельного источника 120 В. Трехжильный кабель проходит в коробку. Черный и красный провода оба горячие, и каждый подключен к одной из розеток. Белый нейтральный провод подсоединен к каждой розетке, поэтому они имеют общий обратный путь. Это подходит для стандартных дуплексных розеток, но не должно использоваться для розеток GFCI. Для правильной работы GFCI должны иметь выделенные нейтральные соединения. Подобную цепь обычно можно найти на кухне, где установлены две цепи на 20 ампер для подключения всех приборов, обычно встречающихся на типичной кухне, как показано на этой схеме автоматического выключателя.

Подключение розетки GFCI и выключателя света в одной коробке

На этой схеме показано подключение розетки GFCI и выключателя света в одной розетке, обычное расположение в ванной комнате с ограниченным пространством. Горячий источник соединяется косичкой с клеммой LINE на розетке и с клеммой на выключателе освещения. Нейтраль соединена косичкой с GFCI и белым проводом, идущим к свету. Эта проводка обеспечивает защиту gfci в одном месте. Свет и выключатель не защищены розеткой gfci.

Подключение двух выключателей в одной коробке

В этой схеме 2 выключателя устанавливаются в одну коробку. Выключатели подключаются косичками к одному и тому же источнику. Черные провода, идущие к двум отдельным светильникам, подключены к одному из выключателей. Нейтральный и заземляющий провода источника соединяются с проводами, идущими непосредственно к каждой коробке осветительных приборов.

Подключение двух переключателей в одной коробке с 2 источниками

На этой схеме показаны два переключателя в одной коробке, каждый из которых питается от отдельного источника 120 В. Трехпроводной кабель питает источник для выключателей, а черный и красный провода подключены к одному выключателю. Черный провод от каждого светильника подключен к одному из выключателей, а нейтраль источника и заземление являются общими для двух светильников.

Подключение выключателя и розетки в одной коробке

На этой схеме выключатель света и розетка подключены в одной коробке. Оба устройства подключены к одному и тому же горячему источнику. Нейтраль присоединяется косичкой к клемме нейтрали на розетке и к белому проводу, идущему к нейтрали на светильнике, расположенном в отдельной коробке.

Подключение розетки и выключателя света в средней цепи

На этой схеме показаны выключатель и розетка в одной розетке, расположенной в середине цепи. Эта проводка позволяет электричеству проходить от розетки к любым другим розеткам в цепи и обеспечивает переключатель для управления осветительным прибором или другой нагрузкой, такой как другая настенная розетка или потолочный вентилятор.

Подключение выключателя к розетке в одной коробке

На этой схеме выключатель и розетка установлены в одной коробке, и выключатель управляет подачей питания в розетку. Горячий источник подключается к одной клемме на выключателе, а другая клемма соединяется с горячим на розетке с помощью короткого провода. Нейтральный провод от источника подключается непосредственно к нейтрали выхода, а выключатель и розетка имеют общее заземление источника.

Больше подобных на сайте «Сделай сам-помощь»

Как подключить более одного выключателя света

» Каталог домашней электропроводки
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Электропроводка Выключатели освещения

Электрика Вопрос: Дом до 1965 года, и у меня есть горячая вода, которая поступает в коробку с 4 бандами и питает свет в столовой. Итак, черно-белое на входе и черно-белое на свету.

Электропроводка для выключателей света

Оуэн спрашивает:

Дом до 1965 года, и у меня есть горячая вода, которая входит в 4-секционную коробку и питает свет в столовой. так что черно-белое на входе и черно-белое на свету.

Я добавляю банки в соседнюю комнату и хочу использовать этот горячий вход, но не могу найти нейтральные провода.

В настоящее время выключатель, предназначенный для обеденного освещения, имеет питание в нижней части выключателя, а белый должен идти на свет.

Вот проблема, 2 новые линии, которые я отправил на банки и прожектор камина, находятся на диммерах, и, поскольку они делят питание со столовой, как мне подключить выключатель для столового света и все еще собирать все белое (нейтральные) линии? Когда я включаю свет, теперь у меня нет питания на банках, а когда я выключаю свет, у меня есть питание на банках?

Моя нагрузочная линия (белая), которая выходит из выключателя обеденного освещения, подключена к дому со всеми белыми проводами в коробке.

Я совершаю простую ошибку, но не могу выйти из сценария.

На приложенном рисунке показаны предвыключатели коробки, правая сторона — кухонный свет, который питается от 1 линии слева от него. Строки слева — банки и спот.

Спасибо за ваше время.

Этот вопрос по электропроводке поступил от Оуэна из Новато, Калифорния.

Ответ Дэйва:

Спасибо за вопрос по электропроводке, Оуэн.

Электропроводка для выключателей света

Применение: Прокладка дополнительной проводки для выключателей света.
Уровень квалификации: от среднего до продвинутого — лучше всего подходит для лицензированного подрядчика по электротехнике или сертифицированного электрика.
Требуемые электроинструменты: базовые ручные инструменты для электриков, тестер напряжения и соответствующее защитное снаряжение.
Приблизительное время: Зависит от личного опыта, умения работать с инструментами, устанавливать электропроводку и иметь доступ к зоне проекта.
Электрическая безопасность: определите источник электроэнергии для диммерного выключателя, выключите его и пометьте примечанием перед работой с электропроводкой.
Детали и материалы для электропроводки: Электрические детали и материалы для диммерного выключателя должны быть одобрены для конкретного проекта и соответствовать местным и национальным электротехническим нормам и правилам.
Электротехнические правила и проверки. Установка или замена домашней электропроводки должна выполняться в соответствии с местными и национальными электротехническими нормами и правилами, принятыми в вашем конкретном районе Калифорнии. Также могут потребоваться разрешение и проверки.

Run More Подключение диммерного выключателя на кухне

Этот проект по электромонтажу посвящен подключению выключателей на кухне в старом доме.

Ответ Дейва:
Давайте сделаем несколько замечаний:
Мы видим, что у нас есть вся необходимая проводка.

Необходимые исправления:
Я вижу, что провод не скреплен скобами в пределах 12 дюймов от коробки.
Это можно легко исправить, прикрепив провода к деревянным стойкам.

Проводка выключателя освещения

• Оуэн,
  Из того, что вы описали, может быть неправильное понимание проводки цепи и катушки нейтрального провода. Ниже я разместил несколько ссылок, которые ведут к некоторым схемам проводки, которые могут вам помочь. Обычно , когда я подключаю выключатели от одного источника питания, который находится в распределительной коробке, нейтрали сращиваются между собой, к выключателю они не присоединяются. Затем я добавляю косички к силовой ножке (черный провод), по одной на каждую лампочку выключатель, затем черный провод к светильнику присоединяется ко второму винту на выключателе света. Это в основном то же самое, что и при подключении диммерных выключателей. Все провода заземления сращены вместе, и для каждого выключателя света добавлены косички. Оуэн пытается правильно подключить переключатели, однако из того, что он мне рассказал, я вижу, что все еще есть некоторая путаница. Посмотрите на следующую фотографию, и вы можете увидеть мою озабоченность. Неверная проводка
  Нейтральный провод от группы сращивания нейтрали подключен к выключателю освещения, и это вызовет прямое короткое замыкание и срабатывание автоматического выключателя. Ниже представлена ​​схема соединений, которую мне прислал Оуэн, и я вижу, что проводка будет неверным, как видно на его диаграмме. Похоже, что это последовательный метод подключения, и это неправильно, на самом деле подключение проводов к выключателю света приведет к короткому замыканию между горячим проводом питания и нейтральным проводом. Неверная серия проводки
  Одним из признаков неправильной последовательной проводки будет световая арматура, которая компенсирует яркость, а не на полном уровне освещения. Типовая проводка выключателя освещения
  Я создал эту схему, чтобы показать пример того, как два выключателя подключаются от одного источника питания в распределительной коробке. Дополнительные переключатели также могут быть добавлены, если мощности цепи достаточно для дополнительной нагрузки. Оуэн (и все остальные) Вот некоторые конкретные ресурсы, которые могут помочь вам с вашим вопросом: Выявление причины затемнения цепи
  Из-за чего мой свет тускнеет? Как определить и устранить причину тусклого света, тусклый свет может быть признаком проблемы с электричеством, как проверить проводку электрической цепи. Устранение неполадок проводки выключателя света
  делать неправильно? Как проверить соединения проводки выключателя света, общие проблемы с проводкой выключателя света и решение. Какова цель нейтрального провода
  Назначение нейтрального провода в электрических системах: какова цель нейтрального провода и разница между заземляющим проводом и белый нулевой провод.

  Шокирующая правда о нейтральном проводе
  Почему я получаю 120 вольт от нейтрального провода? Почему может быть напряжение на нейтральном проводе. Некоторые из самых сильных ударов током, которые я когда-либо получал при работе с цепями под напряжением, были от нейтральных проводов, вот почему и как вы можете предотвратить поражение электрическим током от нейтрального провода.

См. подробнее о Run More Подключение диммерного выключателя

Как подключить выключатель

Подключение выключателя освещения — Схема 1

Схемы подключения
Подробные схемы подключения выключателя освещения. Подробные электрические схемы и изображения помогут вам в домашних электрических проектах.

Подключение диммерного выключателя

Схема подключения 3-позиционного диммерного выключателя

Подробная схема подключения 3-позиционного диммерного выключателя раскроет тайну подключения 3-позиционного диммерного переключателя.

Руководство по домашней электропроводке

Электропроводка для дома

Полный список типов электрических проводов и деталей, используемых для домашних проектов, с информацией об электрических кодах служит руководством по выбору.

Цепи электропроводки дома и автоматические выключатели

В этой статье рассматриваются общие цепи электропроводки дома на 120 и 240 В, а также установленные автоматические выключатели с указанием типов и величин силы тока, используемых в большинстве домов.
Перечень схем электрической панели

Электрические коробки для ремонта электрооборудования и домашних электромонтажных работ

Электрические распределительные коробки для домашней проводки

Общие сведения об электрических распределительных коробках и их назначении. Домашняя электропроводка — это процесс установки электрического провода в место, которое будет обслуживать электрические устройства или бытовую технику. Одним из очень важных компонентов является коробка, куда будет устанавливаться провод. Тип и размер электрических коробок домашней проводки будет зависеть от размера цепи, применения и ее местоположения.

Установка электропроводки на кухне

Кухонная электропроводка

Подробные фотографии и схемы электропроводки для кухонной электропроводки с кодовыми требованиями для большинства новых или реконструируемых проектов.

В следующем видео будет рассказано, как установить встраиваемые светильники:
Видео, посвященное встроенному освещению
В этом видео показаны основы установки встроенных светильников и встроенного освещения, представленные лицензированным подрядчиком по электротехнике.

Ниже представлена ​​подробная информация об установке встроенного освещения:
Установка встроенных светильников

Как установить встроенные светильники

Установка встроенных светильников для улучшения электроснабжения вашего дома. Узнайте, как встроенное освещение может улучшить настроение любой комнаты в вашем доме.

Домашняя электропроводка

Домашняя электропроводка

Установка электропроводки для обеспечения безопасности и улучшения дома.

Подробнее о Домашняя проводка для Калифорнии

Вам также может быть полезно:

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.
