Однофазный счётчик электроэнергии относится к бытовым устройствам, используемым преимущественно в городских квартирах, частных домах и коттеджах. Кроме того, эти приборы учёта электроэнергии могут применяться в небольших офисах, магазинах, гаражах. Данное оборудование предназначено для установки в цепях переменного тока с одной фазой.

В городах и сельской местности для большинства объектов бытовой сферы предусматривается подключение именно однофазных счётчиков электроэнергии. Установка более мощного трёхфазного устройства требуется только при подключении к сети большого количества энергозатратных приборов.

Однофазные электросчётчики производятся в двух модификациях:

• Однотарифные счётчики. Самые простые измерительные приборы, неприхотливые в эксплуатации. Такие устройства фиксируют потреблённый объём электроэнергии равномерно, без учёта времени суток. Примеры: модели НЕВА 101, 103, 104, 106 и другие.
• Многотарифные счётчики. Более сложные приборы, осуществляющие дифференцированную регистрацию потреблённых ресурсов по определённым временным зонам. Данные устройства дают возможность использовать различные тарифные планы в целях экономии денежных средств. Потребители могут выровнять нагрузку и уменьшить ее в пиковые часы. Примеры: приборы многотарифного учёта НЕВА МТ 113, 115, 124 AR2S и другие.

Принцип работы однофазных счётчиков электроэнергии

Однофазные счётчики предназначены для определения расхода электроэнергии при постоянном рабочем токе 5 Ампер и максимальном 50 Ампер. Устройство такого типа подключается к сети с напряжением 200 или 230 Вольт. Корпус изделия маркируется буквами СО.

Однофазный электросчётчик представляет собой микропроцессорный прибор, состоящий из электронного реле и микроконтроллера. Контакты, расположенные на реле, присоединяются к проводам электрической сети, после чего контрольными приборами осуществляется учёт количества поступившего тока. Устройство может эксплуатироваться в автоматизированной системе учёта или работать автономно.

Однофазный однотарифный счётчик НЕВА 101 1S0 230V 5(60) A

Однофазный однотарифный счётчик НЕВА 103 1S0 230V 5(60)A

Однофазный однотарифный счётчик НЕВА 105 1S0 230V 5(40) A

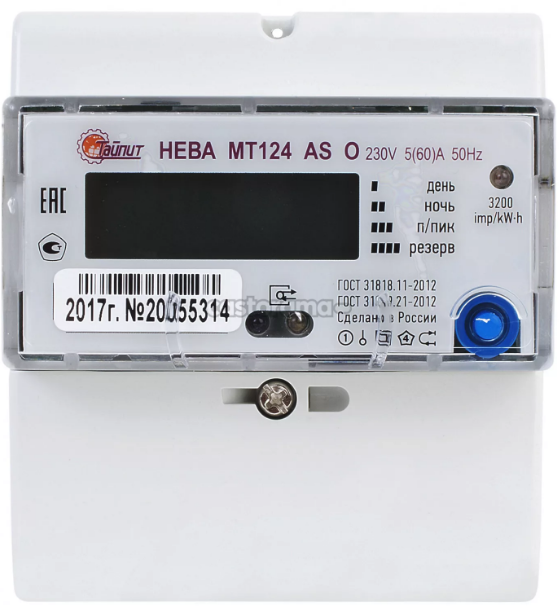

Однофазный многотарифный счётчик НЕВА МТ 124 AR2S E4PC 5(60) А

Современные электрические однофазные счётчики являются идеальной заменой устаревшим индукционным моделями. Они позволяют:

• измерять как активную энергию, так и реактивную;
•
  фиксировать превышение нормативных параметров потребления энергии;
•
  фиксировать такие факты, как магнитное воздействие на измерительный прибор или открытие клеммной крышки;
•
  измерять нормируемые показатели качества энергии.

Подключение однофазного счётчика

Однофазные приборы учёта имеют прямое включение, то есть дополнительных понижающих трансформаторов тока не требуется. Подготовительная часть работ по установке прибора включает в себя монтаж навесного или встраиваемого бокса. Его нужно фиксировать на расстоянии 0,8–1,7 метра от пола, чтобы впоследствии было удобно снимать показания.

Подключение однофазного счётчика

Чтобы установить однофазный счётчик учёта электроэнергии, следует убедиться, что подающая линия обесточена. Для подготовки прибора к подключению нужно открутить пломбировочный винт, расположенный на нижней крышке. Под крышкой на корпусе каждого счётчика находится схема, согласно которой необходимо производить установку.

На клеммной колодке однофазных счётчиков, регистрирующих расход электрической энергии, располагаются 4 контакта:

• первый контакт — ввод фазы от внешней сети;
• второй контакт — выход фазы;
• третий контакт — ввод нуля от внешней сети;
• четвертый контакт — выход нуля.

Подключать контакты при установке счётчика следует в вышеуказанном порядке.

Как выбрать однофазный счётчик

Схема подключения электросчетчика НЕВА 103

Современные однофазные электросчётчики отличаются не только высокой точностью, но и доступной ценой. Срок службы таких устройств — до 30 лет. Приобретая контролирующий прибор для дома или квартиры, важно обратить внимание на его изготовителя — от этого напрямую зависит качество прибора.

Критерии выбора:

• Класс точности. Чем точнее прибор будет фиксировать данные, тем меньше вероятность переплатить за электроэнергию.
• Мощность. Чтобы правильно подобрать прибор по этому критерию, нужно подсчитать суммарную токовую нагрузку на сеть.
• Тип устройства. В зависимости от условий помещения и региона проживания следует выбрать одно- или двухтарифный счётчик. Если пользователь хочет сэкономить денежные средства и имеет возможность пользоваться большинством электроприборов в ночное время, целесообразно выбрать двухтарифное устройство.

Однофазный счетчик электроэнергии: подключение, принцип работы, выбор

Частные потребители и промышленные предприятия обязаны обеспечивать постоянный учет электрической энергии, использованной для питания электрооборудования. В зависимости от количества фазных проводников, подключаемых к прибору учета электрической энергии все модели подразделяются на однофазные и трехфазные. В данной статье мы рассмотрим однофазный счетчик электроэнергии, как один из видов расчетных электрических приборов.

Принцип работы

За счет постоянного совершенствования технологий совершенствуются и счетчики электроэнергии. Все однофазные модели представленные на современном рынке подразделяются на индукционные и электронные.

Рис. 1. Индукционный и электронный электросчетчик

Первый вариант является первопроходцем в системе учета электрической энергии, несмотря на их простоту и доступность, электронные электросчетчики постепенно вытесняют их за счет высокой точности и расширенной функциональности.

Индукционные счетчики электроэнергии

Индукционные счетчики электроэнергии обладают простой и понятной конструкцией, на примере которой относительно легко разобраться с устройством и принципом действия простейшего электросчетчика.

Рис. 2. Устройство индукционного счетчика электроэнергии

Конструктивно данная модель состоит из:

• Токовой обмотки – представляет собой катушку индуктивности, включаемую в цепь последовательно нагрузке. Предназначена для измерения величины тока, потребляемого нагрузкой, изготавливается из проволоки большого сечения из нескольких витков.
• Обмотки напряжения – также представлена катушкой индуктивности, но подключенной параллельно по отношению к токовой обмотке. Изготавливается из тонкой проволоки  и укладывается большим количеством витков, применяется для измерения величины напряжения.
• Алюминиевый диск – элемент счетчика электроэнергии, предназначенный для преобразования электромагнитного усилия в механическую работу. Устанавливается на ось для вращения по направлению усилий электромагнитного поля катушек индуктивности.
• Счетный механизм – преобразует количество оборотов алюминиевого диска в цифровое отображение результатов измерения мощности. Состоит из механического циферблата шестеренчатого типа.
• Постоянный магнит – применяется для сглаживания механических колебаний подвижного диска. Создает постоянный магнитный поток и обеспечивает плавность хода.

Принцип действия индукционного счетчика электроэнергии заключается в том, что при подключении в электрическую цепь на обмотку напряжения подается действующее номинальное напряжение. В случае подключения нагрузки к выводам электросчетчика через токовую катушку будет протекать определенная величина тока.  При взаимодействии двух электромагнитных полей в алюминиевом диске начнут наводиться вихревые токи, что создаст его собственное электромагнитное поле. Механическое усилие от диска через систему шестеренок передастся счетному механизму.

Величина ЭДС, наводимая обмоткой тока и напряжения вступает во взаимодействие с собственным полем подвижного элемента, которое генерируется за счет вихревых токов. Мера данного взаимодействия и определяет скорость вращения алюминиевого диска. Чем больше сила тока, протекающего через токовую катушку, тем больше результат геометрического произведения напряжения и тока.

Рис. 3. Геометрическое вычисление мощности счетчиком электроэнергии

Результирующее значение мощности  будет быстрее вращать диск, что приведет к ускорению начисления показаний счетчика электроэнергии.

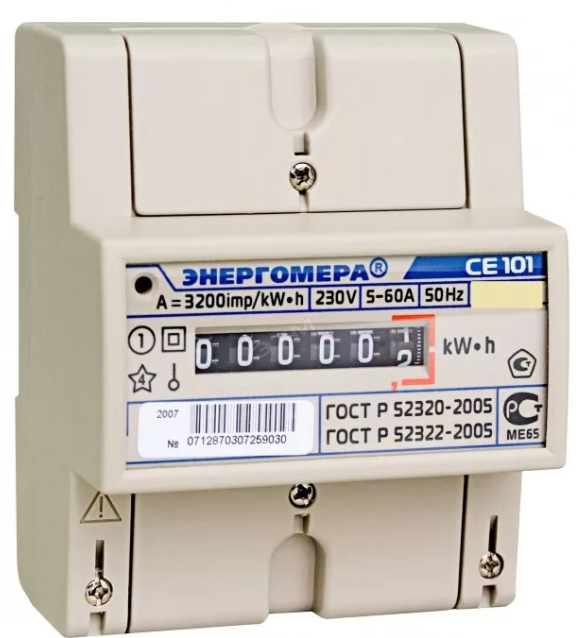

Электронные счетчики электроэнергии

С развитием и совершенствованием технических средств произошла модернизация классических индукционных электросчетчиков. Изначально выпускались гибридные электронно-механические модели, но со временем электроника все более и более вытесняла подвижные части. Конструктивно современная электронная модель счетчика электроэнергии состоит из:

Рис. 4. Устройство электронного счетчика электроэнергии

• Датчика тока – измеряет величину электрического тока, протекающего через счетчик электроэнергии;
• Датчика напряжения – предназначен для измерения разности потенциалов, приложенной к зажимам счетчика;
• Электронного преобразователя – осуществляет подсчет мощности, пропускаемой через счетчик электроэнергии;
• Микроконтроллера – передает показания на дисплей и в блок памяти, может извлекать данные, обрабатывать их и передавать по каналам связи;
• Дисплея – предназначен для вывода данных опроса со счетчика электроэнергии, может переключать информацию в многотарифных моделях;
• Блока ОЗУ и ПЗУ – оперативная и долговременная память, предназначенная для хранения и обработки информации.

Принцип действия электронного счетчика электроэнергии основан на измерении силы тока и величины напряжения приложенного к подключенной нагрузке. Фиксация показаний осуществляется за счет датчиков и передается на электронный преобразователь, который рассчитывает величину мощности и преобразует единицу измеряемой величины в счетный импульс. Сигнал с преобразователя передается на микроконтроллер, который, в зависимости от установленной программы срабатывания, выдает на дисплей необходимые параметры электрической цепи. Помимо трансляции текущих показаний на дисплей, микроконтроллер записывает информацию в блок памяти, и извлекать ее в случае необходимости.

Плюсы и минусы

Однофазные электросчетчики применяются для учета электроэнергии, однако каждый вид прибора учета обладает своими преимуществами и недостатками. Поэтому по порядку рассмотрим плюсы и минусы для каждого из них.

Индукционные счетчики электроэнергии обладают такими плюсами:

• Простая конструкция и меньшая себестоимость;
• Доступная система работы, позволяющая даже неискушенному в электрике потребителю определить расход электроэнергии;
• Такие счетчики электроэнергии куда более устойчивы к скачкам напряжения и низкому качеству электрической энергии в отечественных цепях;
• Более длительный срок эксплуатации.

К существенным недостаткам индукционных моделей следует отнести их большие габариты и уязвимость перед простейшими способами хищения электроэнергии. Со временем начинают проявляться сбои в работе, часто потребители сталкиваются с явлением самохода.

Электронные счетчики электроэнергии однофазного типа характеризуются такими преимуществами:

• Меньшие габариты, в сравнении с индукционными моделями;
• Отсутствуют вращающиеся части, что увеличивает износостойкость и позволяет реже производить поверку счетчика электроэнергии;
• Могут реализовывать многотарифный учет потребляемой электроэнергии, в некоторых моделях присутствует функция дистанционного автоматического опрашивания;
• Позволяет фиксировать как активную, так и реактивную составляющую, определят максимум и минимум загрузки за сутки, неделю, месяц;
• Обладают более высоким классом точности.

К недостаткам электронных моделей следует отнести высокую стоимость, их довольно трудно  отремонтировать из-за сложной схемы и необходимости последующей настройки в лабораторных условиях. Также они крайне восприимчивы к качеству электроэнергии протекающей через них.

Нюансы установки и схема подключения

Установка и последующее подключение однофазного счетчика электроэнергии не представляют особых трудностей, поэтому данную процедуру по силам выполнить самостоятельно. Но, в то же время, важно соблюдать основные правила и требования для обеспечения вашей безопасности и функциональности системы.

Важно заметить, что подключение однофазного счетчика электроэнергии должно производиться в строгом соответствии со схемой подключения. Правильность выполненной операции проверяется контролером при приеме точки учета электроэнергии:

Рис. 5. Схема подключения однофазного счетчика электроэнергии

Как видите на рисунке, зажимы 1 и 3 предназначены для подключения фазного проводника, а зажимы 4 и 6 для подсоединения нейтрального проводника. Такой принцип оговаривается инструкцией завода изготовителя, поэтому перед началом подключения однофазного электросчетчика необходимо ознакомиться с его техническими параметрами. Чтобы фазный и нейтральный проводник подключались строго к предназначенным для этого зажимам.

Также при подключении важно соблюдать следующие нюансы:

• Любая замена или установка нового счетчика электрической энергии должна согласовываться с энергоснабжающей компанией, иначе вас могут отключить с последующим наложением штрафа.
• Высота размещения счетчика электрической энергии должна составлять от 0,8 до 1,7м над уровнем пола в соответствии с п.1.5.29 ПУЭ. Желательно подбирать расположение таким образом, чтобы показания находились в зоне видимости.

Рис. 6. Высота расположения счетчика электроэнергии

• Оголенные провода внутри зажима должны исключать возможность соприкосновения жил с разным потенциалом в соответствии с п.5.4 ГОСТ 31818.11-2012.
• Согласно п.1.5.33 ПУЭ провод или кабель, подключаемый к счетчику электроэнергии должен исключать пайки и другие соединения, допускающие возможность подключения.
• В соответствии с п.5.9 ГОСТ 31818. 11-2012 степень защиты от проникновения влаги и пыли для установки однофазного электросчетчика внутри помещения должна составлять не менее IP51 и не ниже IP54 для наружного расположения.

Получить еще более детальную информацию о подключении электросчетчиков вы можете в нашей статье: https://www.asutpp.ru/podklyuchenie-elektroschetchika.html

Критерии выбора

Выбор конкретной модели производится на основании индивидуальных особенностей подключения каждого потребителя. Основными критериями при выборе однофазного счетчика электроэнергии являются:

• Номинальная мощность (нагрузка) – определяет допустимую нагрузку, которую вы можете подключить. Желательно выбирать модель с 20 – 30% запасом.

Рис. 7. Номинальные параметры электросчетчика

• Место установки – в зависимости от расположения выбирается модель для наружного или внутреннего монтажа.
• Количество тарифов – для экономии денежных средств в ночное время суток можно установить двухтарифный электросчетчик. Если вы не используете мощные электроприборы, данная функция вам не понадобится.
• Температурный режим – определяет допустимый диапазон температур, в котором может работать однофазный счетчик электрической энергии.
• Способ крепления – на DIN-рейку, в кожухе на дюбель.

Рис. 8. Способ крепления электросчетчика

Список использованной литературы

• «Современные цифровые счетчики учета электроэнергии. Справочник. Схемотехника, аспекты применения» 2006
• Труб И. И. «Обслуживание индукционных счетчиков и цепей учета в электроустановках» 1983
• И.А. Данилов «Общая электротехника»  1985

Счетчики энергии и их типы, однофазный счетчик энергии и трехфазный счетчик энергии

Электрика

Энгр Фахад
Отправить письмо

2 декабря 2020 г.

10 953

Содержание

Счетчики энергии:

Счетчики энергии используются для измерения энергии, а энергия измеряется путем измерения мощности за определенный период времени. Счетчики энергии также известны как счетчики ватт-часов.

E=∫Pdt

Единицей мощности является ватт, а для времени мы использовали час. Итак, единицей измерения энергии является ватт-час. Счетчик электроэнергии измеряет количество энергии, потребляемой электрическим изделием.

Счетчики энергии Использование:

Счетчики энергии используются в домах и в промышленности, где мы хотим узнать, сколько энергии потребляется бытовыми приборами и электрическим оборудованием. Когда мы используем счетчики энергии для большой нагрузки, мы должны использовать некоторую защиту, потому что, когда сильный ток проходит через счетчики энергии, они могут быть повреждены, тогда как для малых токов они могут быть напрямую связаны с прибором, с прибором, энергия которого нам нужна. к мерам.

Типы счетчиков электроэнергии:

• Однофазный счетчик электроэнергии
• Трехфазный счетчик электроэнергии

Однофазный счетчик электроэнергии:

Однофазный счетчик электроэнергии используется для бытовой техники. Однофазный счетчик электроэнергии подключается непосредственно между линией и нагрузкой. Он состоит из двух электромагнитов, один из которых представляет собой шунтирующий магнит, а другой — последовательный магнит, а между этими двумя магнитами находится алюминиевый диск. Итак, этот алюминиевый диск вращается в магнитном поле. Скорость этого диска пропорциональна части, потребляемой устройством. Прочтите мою статью о электропроводке дома, в этой статье вы узнаете, как подключается счетчик электроэнергии, а также объясните полную электропроводку дома.

Трехфазные счетчики электроэнергии:

Трехфазный счетчик электроэнергии используется для коммерческого или промышленного применения. Поскольку в промышленности у нас есть огромное количество тока, поэтому для его защиты мы будем использовать трансформатор тока. Он понизит ток, чтобы изолировать счетчики энергии от сильного тока. Трехфазные счетчики электроэнергии имеют три фазных провода и один нейтральный провод. Выходные три провода идут к основному дб. Одна единица означает 1000 ватт-час. Трехфазные электросчетчики доступны в металлическом или поликарбонатном корпусе.

Трехфазные счетчики электроэнергии используются для мощности свыше 10кВт. Этот счетчик также называют многофазным счетчиком. Это означает, что его можно использовать для регистрации потребления энергии более чем для одной фазы одновременно. В трехфазных счетчиках присутствуют те же параметры, что и в однофазном счетчике электроэнергии. Есть несколько отличий и изменений в использовании трехфазного счетчика. Трехфазный счетчик также регистрирует потребление в кВАч и кВАрч. Благодаря этому мы можем проверить на счетчике, сколько нагрузки потребитель фактически использовал на объекте и какой коэффициент мощности был использован. Существуют усовершенствованные типы трехфазных счетчиков, которые имеют расширенные функции, такие как защита от несанкционированного доступа, они имеют такие функции, что, если кто-то попытается снять верхнюю крышку и она откроется, на дисплее сразу же появится символ открытой крышки вместе с данными и отметка времени. Если счетчик невосприимчив к какому-либо магнитному и радиочастотному влиянию, или даже если кто-то попытается использовать электростатический разряд, счетчик отобразит сделанное вмешательство.

В трехфазном счетчике имеется 8 клемм для удовлетворения требований трехфазной четырехпроводной системы распределения. Восемь клемм устроены таким образом, что приходят четыре провода, из которых три фазные и один нулевой

Как замедляются показания счетчика электроэнергии?

Диск счетчика вращается за счет магнитного поля, создаваемого током, проходящим через токовую катушку и катушку давления. Этот диск крепится к шпинделю, а шпиндель, в свою очередь, крепится к счетчику. Счетчик работает за счет оборотов диска. Необходимо, чтобы шпиндель оставался неподвижным и оставался вертикально на 9углы 0 градусов. Если мы попытаемся наклонить или повернуть измеритель, это уменьшит скорость вращения диска. Это приведет к подозрениям, что счетчик можно замедлить, наклонив или скрутив его. Таким образом, можно подозревать, что показания счетчика будут неверными. Также механическая часть, такая как шпиндель, со временем изнашивается. Показания счетчика также могут замедляться из-за этого.

Счетчик энергии измеряет мгновенную мощность, поскольку мы знаем, что мощность является произведением напряжения и тока.

Типы счетчиков электроэнергии на основе дисплея:

Существует два типа счетчиков энергии на основе дисплея.

• Аналоговый счетчик электроэнергии
• Цифровой счетчик электроэнергии

Цифровой счетчик электроэнергии:

Сторона входа цифрового счетчика энергии представлена ​​L1, L2, L3 и N. L1, L2 и L3 ослабляются через делитель потенциала в блоке датчика напряжения. При этом линейные токи измеряются через шунтирующие сопротивления в блоке датчиков тока. Мы получаем аналоговый выход от блока датчиков напряжения и тока. Этот аналоговый выход преобразуется в цифровые данные через аналого-цифровой преобразователь в четырехквадрантном метрологическом процессоре. Это также является обратной связью с клеммной колодкой, что делает счетчик энергии прозрачным для установки. Метрологический процессор выполняет четырехквадрантное умножение, чтобы определить количество потребляемой активной мощности, а также количество области нагрузки реактивной мощности. Эти расчетные результаты передаются на системный контроллер, который, помимо управления отображением и памятью, управляет передачей данных между счетчиком электроэнергии и центральным пунктом сбора данных. Эта передача осуществляется через интерфейс RS-485. Этот интерфейс может быть спроектирован как для полудуплексного, так и для дуплексного режима. В полудуплексном режиме мы можем отправлять данные в обоих направлениях, но по одному за раз, в то время как в дуплексном режиме мы можем отправлять данные в обоих направлениях одновременно. Примером полудуплекса является беспроводная связь, а примером полного дуплекса — телефон.

Типы точек учета:

• Первичный
• Среднее

Типы счетчиков энергии в зависимости от области применения:

Различные типы счетчиков энергии используются в зависимости от области применения, например:

• Бытовые
• Коммерческий
• Промышленный

Электромеханический счетчик энергии индукционного типа:

Это самый старый тип счетчиков энергии, состоящий из вращающегося алюминиевого диска, который вращается в магнитном поле постоянного магнита.

Конструкция счетчика индукционного типа:

Он состоит из следующих компонентов:

Вращающийся алюминиевый диск:

Вращающийся алюминиевый диск, установленный на шпинделе между двумя электромагнитами, который будет вращаться в магнитном поле. Скорость вращения этого алюминиевого диска пропорциональна мощности, если к инструменту приложено больше мощности, тем больше будет скорость вращения, а если меньше мощность, чем скорость вращения, будет меньше.

Две катушки намотаны на последовательный магнит, и эта катушка называется токовой катушкой, и эта катушка имеет очень мало витков. Он называется последовательным магнитом, потому что он соединен последовательно с линией. В то время как на шунтирующем магните у нас есть катушка давления, и эта катушка давления имеет большее количество витков по сравнению с катушкой тока. Его называют шунтирующим магнитом, потому что он подключен параллельно линии. Помимо этих двух магнитов у нас есть тормозной магнит, который является постоянным магнитом, который прикладывает силу, противоположную нормальному вращению диска, чтобы переместить диск в положение баланса. Когда на цепь не подается питание, диск не должен вращаться, поэтому этот тормозной магнит вернет диск в его нормальное положение или положение баланса. Когда ток течет в этих катушках давления и токовой катушке, ток представляет собой ток нагрузки, который пропорционален нагрузке, протекающей через катушки давления. Таким образом, из-за тока, протекающего в этих магнитах, будет магнитное поле, а из-за магнитного поля будет генерироваться ЭДС, и эта ЭДС будет вращать алюминиевый диск, к которому прикреплен указатель. Мы будем снимать показания с помощью этого указателя, который перемещается по шкале. Последовательный магнит создает поток, пропорциональный току. Шунтирующий магнит также создает поток, пропорциональный напряжению. Что касается мощности, нам нужен ток и напряжение. Теперь эти два потока равны 90 градусов будет разность фаз, поток будет 90 градусов, потому что здесь у нас есть индуктивный поток из-за индуктивного характера напряжения и тока, между ними будет запаздывающая связь. Теперь из-за взаимодействия этих двух потоков будет генерироваться вихревой ток, и этот вихревой ток будет генерировать силу, которая перемещает диск. Этот диск соединен с вертикальным шпинделем или валом. Так как этот диск движется и к диску подключен вертикальный вал, этот вал также будет двигаться и к валу прикреплен указатель. Таким образом, указатель над шкалой и эта шкала обеспечивает чтение мощности. Эти типы счетчиков энергии являются образцовыми по конструкции и точны. Но некоторое время точность снижается из-за ползучести алюминиевого диска, потому что из-за ползучести и трения также присутствуют, если присутствует внешнее поле. Это повлияет на показания счетчиков электроэнергии. Он широко используется в бытовых и промышленных целях.

Электронные счетчики энергии:

Эти счетчики энергии очень точны, прецизионны и надежны по сравнению со счетчиками энергии индукционного типа. Он потребляет меньше энергии и начинает измерения мгновенно при подключении к нагрузке. Это могут быть цифровые и аналоговые счетчики электроэнергии двух типов. В аналоговых счетчиках мощность преобразуется в частоту. В цифровом счетчике мощность измеряется напрямую. Электронные счетчики имеют ЖК-дисплей, и показания хорошо видны благодаря подсветке экрана. Мы можем просмотреть дату, время и чтение mdi в этом счетчике. Электронные счетчики имеют много преимуществ перед электромеханическими счетчиками. Электронные счетчики показывают подключенную нагрузку, а также ток, проходящий через счетчики, вместе с текущим MDI. Эти счетчики также сохраняют MDI за предыдущие 4 месяца. Статический счетчик ватт-часов переменного тока означает, что ни один компонент этого счетчика не вращается

Использование нового электронного счетчика энергии:

Однофазные электронные счетчики используются для нагрузок от 1 до 10 кВт. Перед использованием нового счетчика энергии сначала убедитесь, что он не имеет поломок и царапин. Электронные счетчики имеют две пломбы, одна пломба ставится компанией-производителем счетчика, а другая пломбой ставится дистрибьюторской компанией. Наряду со счетчиком компания-поставщик также предоставляет отчет о счетчике.

Интеллектуальные счетчики электроэнергии:

Эти счетчики энергии включают некоторую интеллектуальную систему, с помощью которой мы измеряем мощность, сколько энергии должно потребляться устройством, и каков максимальный уровень, минимальный уровень, все устанавливается этой интеллектуальной системой, поэтому они умные счетчики электроэнергии. Он дистанционно измеряет энергию, переключает подачу на потребителя и дистанционно контролирует максимальное потребление.

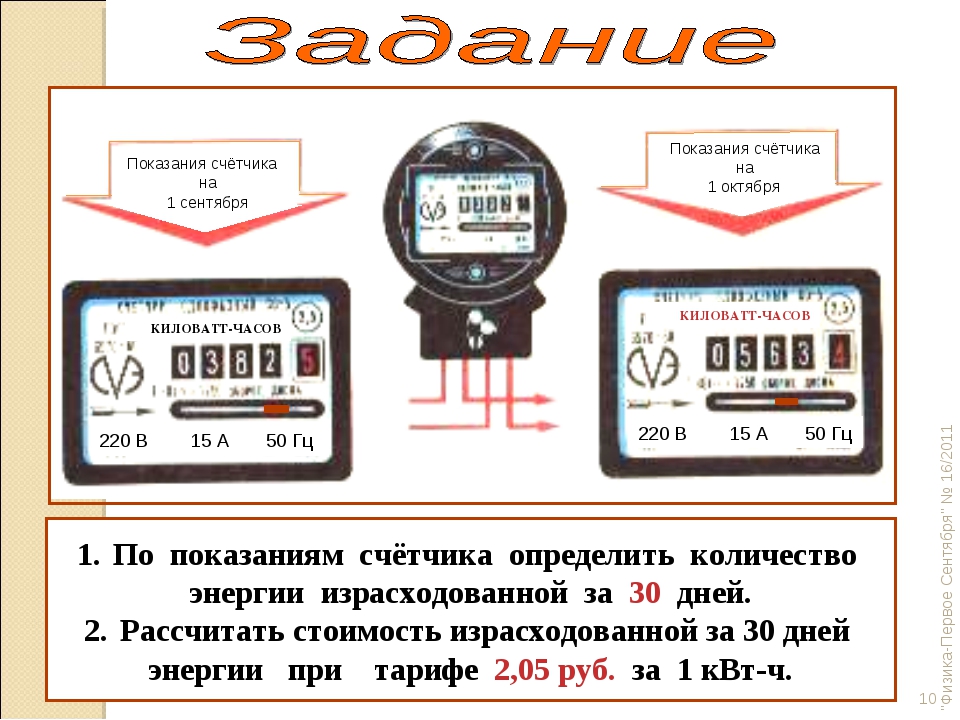

Как проверить показания счетчика электроэнергии:

В счетчиках электроэнергии мы обычно видим, что мигает красный светодиод, который показывает нам, что нагрузка подключена, когда он быстро мигает, это показывает нам, что подключенная нагрузка максимальна, а светодиод будет медленно мигать, когда подключенная нагрузка минимальна. Когда этот светодиод мигнет 3200 раз, это означает, что устройство готово. Точно так же в измерителе энергии дискового типа, когда диск вращается 600 раз, одна единица считается полной. В Пакистане обычно используются цифровые счетчики электроэнергии, состоящие из четырех типов светодиодов.

• Индикатор питания

Этот светодиод будет показывать нам, что счетчик энергии включен.

• Светодиод заднего хода

Этот светодиод мигает, когда клеммы перепутаны, это означает, что входные провода используются на выходе, а выходные провода используются на входе.

• 3200 имп/кВтч

Этот светодиод будет мигать при подключении нагрузки. В некоторых счетчиках это значение изменяется в зависимости от их программирования.

• Нейтральный

При отключении нейтрального провода этот светодиод загорается. Этот светодиод идентифицирует нейтральный провод.

• Земля

Этот светодиод будет гореть, если используется заземление.

В каждом цифровом счетчике электроэнергии есть пять типов показаний. Последовательность показаний обычно указывается на счетчике.

1. Серийный номер счетчика:

Сначала счетчик энергии покажет серийный номер

2. Всего кВтч

Затем будут отображаться общие единицы измерения счетчика

3. Предыдущий месяц Макс. кВт

В этом предыдущем месяце будет отображаться мощность

4. Текущий месяц макс. кВт

Затем будет отображаться максимальная мощность за текущий месяц

5. Мгновенная кВт

Показывает текущую мощность подключенной нагрузки

Однофазные счетчики

— что нужно знать

Stephen P Wales поставляет счетчики для оптовой торговли электроэнергией более 30 лет, и с учетом роста стоимости электроэнергии и постоянно растущего спроса на энергосбережение спрос на электросчетчики никогда не был выше.

Цель нашей новой серии статей «Что вам нужно знать» — поделиться некоторыми общими советами по измерению, которые помогут вам уверенно говорить с вашими клиентами об измерении. Мы начнем с однофазных счетчиков, вероятно, самого распространенного типа электрических счетчиков, присутствующих почти в каждом доме в Великобритании.

Разница между однофазным и трехфазным питанием

Электрические измерения применимы только к источникам питания переменного тока (AC). При питании от сети переменного тока поток электроэнергии постоянно меняет направление, обеспечивая постоянные пики и провалы напряжения (см. рисунок 1 ниже). Эти пики и провалы достаточны для бытового применения, но для коммерческого или промышленного применения требуется более стабильная подача. Три фазы обеспечивают это, компенсируя пики и впадины (см. изображение 2 ниже).
