Обжим кабеля для интернета: Как обжать сетевой кабель своими руками?

Как правильно обжать интернет кабель коннектором (вилкой) RJ-45

Ликвидация последствий обрыва кабеля в местах постоянных сгибов и нарушения контактов в коннекторах, или обжим нового кабеля может представлять для неспециалиста непростую задачу. В случаях, при которых происходит «замусоливание» или поломка «вилки» кабеля, также нарушаются контакты и периодически пропадает связь с интернетом.

Ликвидировать такие поломки без приглашения монтажников или сетевых администраторов вполне возможно. Главное не отчаиваться! На самом деле проведения таких работ происходит довольно просто. Ведь  произвести самостоятельно обжимку кабеля не составляет особого труда.

Популярные схемы обжимки

Наиболее часто встречающимися методами обжимки сетевого lan кабеля, применяемого для подключения интернета, являются прямой и перекрестный (косой) методы опрессовки. Для обжимки этого интернет кабеля, в простонародье именуемого «витой парой», потребуются необходимое количество коннекторов RJ-45 и обжимные клещи (кримпер), например кримпер для обжима 8P-8C / 6P-6C / 4P-4C (HT-200),(HT-315).

Первый метод обжима – прямой тип, используется для обжима при подключении компьютера к интернету или роутеру. Оба конца кабеля обжимаются с одинаковым подключением проводов к коннектору. Один конец подключается к коробке провайдера, а второй к роутеру или компьютеру. Точно также опрессовывается кабель, соединяющий роутер и компьютер.

Второй метод носит название перекрестный (косой) и служит для создания подключений между подобными устройствами: компьютер – компьютер, роутер – роутер, свитч – свитч и т.д.

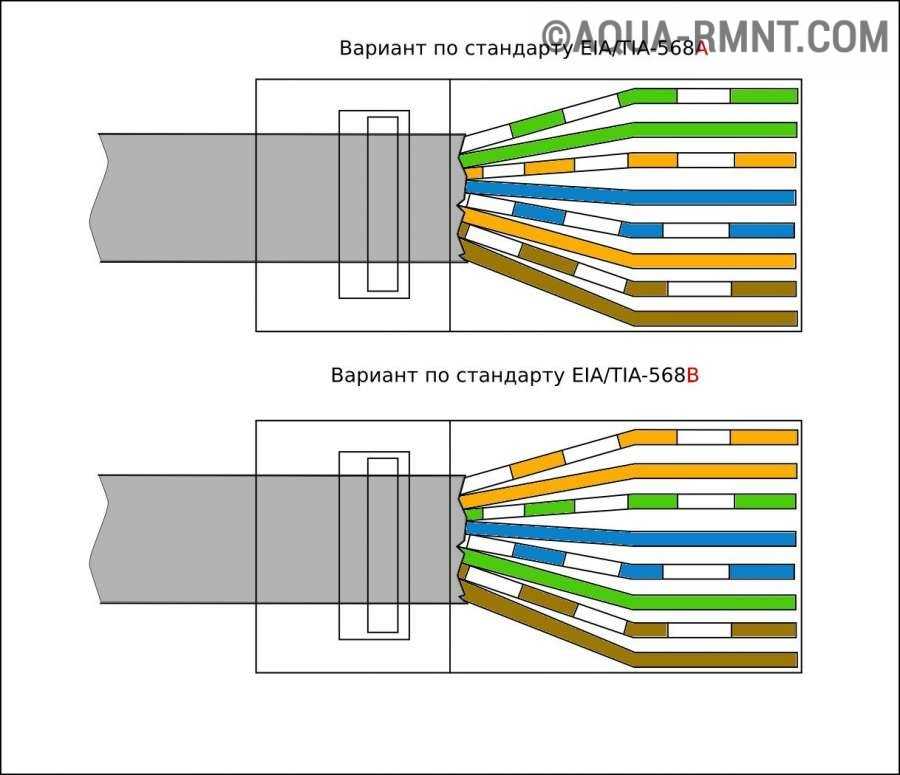

При прямом типе обжимки существует два варианта: «А» и «В». Отличие варианта «В» от «А» в том, что в нем поменяны местами бело-оранжевые и бело-зеленые жилы.

При перекрестном соединении отличие состоит в том, что два конца опрессованы разными методами – один по типу «А», а второй по типу «В».

Как производится обжимка сетевого кабеля

Сама процедура обжимки осуществляется очень просто:

• Освобождаем кабель от внешней оболочки. Внутри оболочки «витой пары», кроме кабеля, находится специальная арамидная нить, посредством которой можно разрезать оболочку и освободить провода на необходимую длину. С учетом, что внешняя оболочка кабеля должна разместиться непосредственно под фиксирующим зажимом коннектора RJ-45.
• Вытащенные жилы выравниваются и распределяются таким образом, чтобы соответствовать своему посадочному месту.

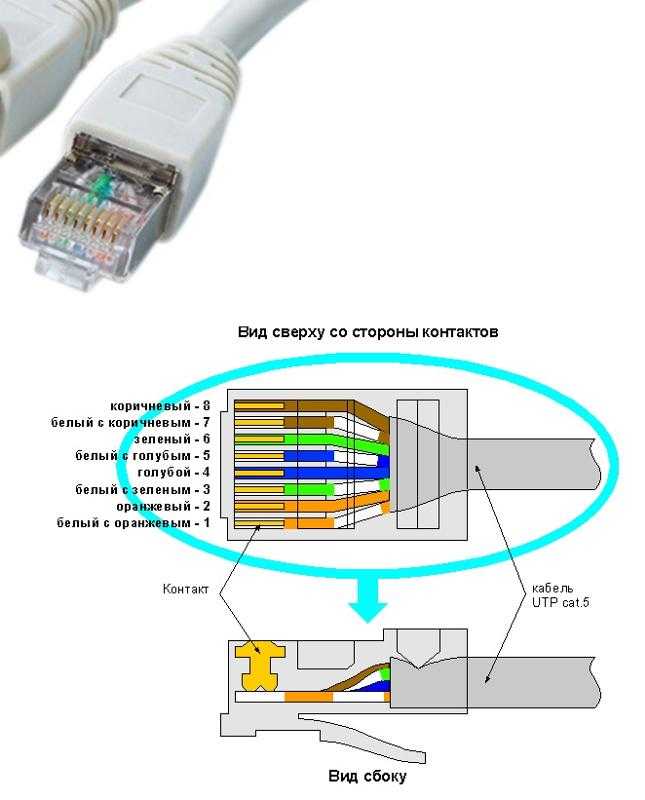

Последовательность расположения 8-ми жил при прямом обжиме, вариант «А»:

1. Бело-оранжевый
2. Оранжевый
3. Бело-зеленый
4. Синий
5. Бело-синий
6. Зеленый
7. Бело-коричневый
8. Коричневый

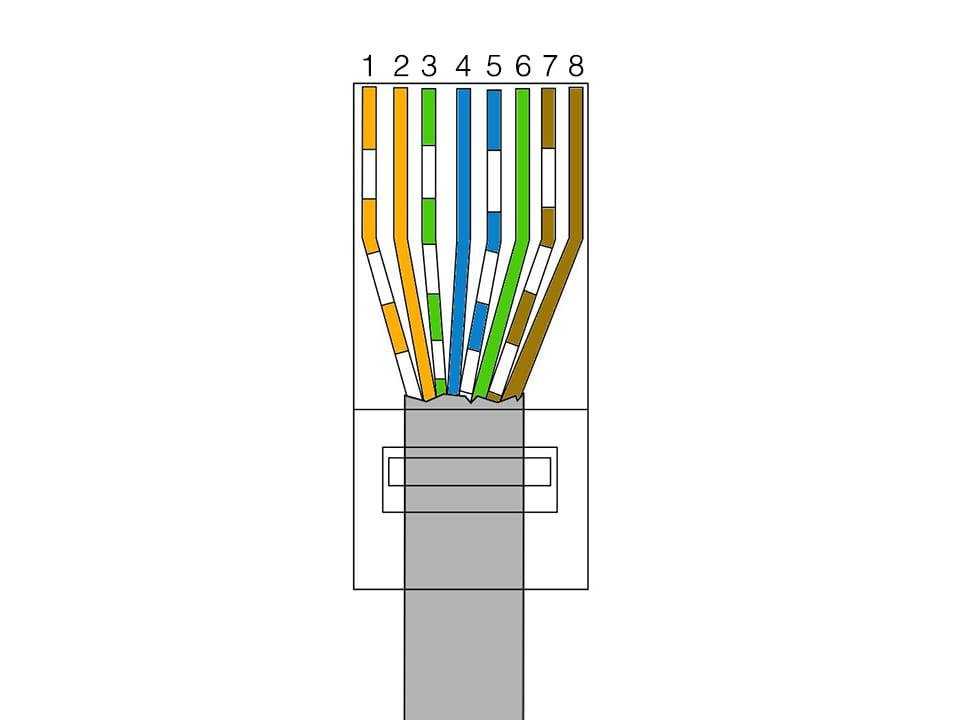

Последовательность расположения 8-ми жил при прямом обжиме, вариант «В»:

1. Бело-зеленый
2. Зеленый
3. Бело-оранжевый
4. Синий
5. Бело-синий
6. Оранжевый
7. Бело-коричневый
8. Коричневый.

Внимание! При зачистке оболочки надо учитывать частые физические воздействия на кабель при его подключении и отключении. Поэтому часть оболочки кабеля обязательно должна находиться под фиксатором, обеспечивая тем самым надежное закрепление кабеля в разъеме.

• Только убедившись, что замер очищенных от оболочки пар сделан правильно, можно обрезать кабель до нужной длины. Внимательно складываем жилы в выбранной последовательности по нужной схеме. Коннектор надо опустить защелкой вниз и аккуратно вставить до упора жилы в направляющие каналы коннектора, чтобы не нарушить последовательность. Внешняя изоляция кабеля при этом должна попасть прямо под планку зажима коннектора. Обжимаем кабель обжимными инструментом (кримпером).

Работоспособность опрессованого кабеля можно проверить с использованием тестера.

При правильном и внимательном проведении всех операций, и соблюдении бережного отношения (не перегибать, не резать, не тянуть), получится качественно обжатый кабель, который будет долго служить по назначению.

В компании AVS Electronics всегда можно купить витую пару и необходимые для отжима кабеля коннекторы RJ-45 и кримперы. Оптовые покупатели свои заявки высылают специалистам компании любым из удобных для них способов.

Приглашаем к сотрудничеству партнеров!

Как обжать интернет-кабель — пошаговая инструкция + советы [2019]

В век беспроводной передачи данных многие уже забыли о кабелях, коннекторах и иже с ними. Но всем известно, что проводное соединение куда надежнее.

Да и скорость передачи данных зачастую выше. Поэтому нужно знать все о том, как обжать интернет-кабель.

Стоит сразу отметить, что в обжиме кабеля нет ничего сложного. Его можно выполнить даже в том случае, если под рукой нет специального инструмента (кримпера). Но в этом случае потребуется предельная осторожность.

Обжим кабеля для осуществления соединения с интернетом нужно выполнять по соответствующей схеме. Если жилы в витой паре перепутать местами, то ничего работать не будет. Есть несколько вариантов обжима. Рассмотрим их подробнее.

Содержание:

Схемы обжима

Есть несколько схем обжима (2). Они применяются для различных типов соединений. Если неправильно обжать кабель, то соединения может и не быть. Так что здесь главное – не перепутать. Итак, какие схемы есть?

Рис.1. Обжим прямого кабеля

• Прямой кабель. Применяется для соединения компьютера с роутером, телевизором и прочими устройствами такого же типа. Именно эту схему используют при обжиме кабеля для обеспечения доступа к интернету.

Рис.2. Обжим кроссовера

• Перекрестный кабель (Кроссовер). Используется исключительно для объединения двух и более компьютеров в одну сеть. В этом случае не предполагается использование роутеров, хабов и прочей аппаратуры. Исключительно ПК с другим ПК. Напрямую.

Если нужно сделать кабель специально для подключения к роутеру и обеспечения доступа к интернету, то нужно использовать исключительно первый вариант. Если обжать кроссовер, то никакого соединения не будет.

к содержанию ↑

Что нужно для обжима?

Вообще, желательно не использовать подручные средства, а обжимать витую пару специальным инструментом.

Это позволит добиться наиболее качественного соединения. Но не всегда кримпер есть под рукой. Что нужно для произведения операции обжима?

Рис.3. Набор для обжима

• Сетевой кабель типа «витая пара» нужной длины.
• Комплект коннекторов. Минимально – 2 штуки. На один и другой конец. Но лучше, чтобы их было 4. Просто на всякий случай.
• Изолирующий колпачок. Пластиковый или резиновый. Устанавливается на место соединения кабеля с коннектором и предотвращает переломы и изгибы. Не обязателен.
• Инструмент для обжима (кримпер). Стоит он недорого и способен быстро без лишних проблем зафиксировать коннекторы на кабеле.
• Если кримпера нет, то можно использовать плоскую отвертку. И нож для зачистки контактов.

к содержанию ↑

Способ №1. Используем кримпер

Этот вариант наиболее простой и быстрый. Он заключается в использовании специального инструмента для обжима кабеля.

Кримпер способен заменить собой все остальные инструменты. Поэтому многие специалисты очень любят его использовать.

Конструкция кримпера такова, что с его помощью можно легко выполнить все действия по обжиму кабеля. Есть даже специальные лезвия на ручках для удобной обрезки и комфортного удаления изоляции.

Рис.4. Обжим при помощи кримпера

• Итак, сначала необходимо снять изоляцию кабеля. Вставляем его между лезвий на кримпере и чуть сжимаем ручки. Проворачиваем инструмент по часовой стрелке. После этого просто стягиваем уже надрезанную оболочку.
• Теперь расправляем витые жилы так, чтобы они ровно лежали.
• Кримпером подравниваем жилы.
• Берем коннектор и вставляем каждый провод в отдельную канавку в соответствии со схемой прямого обжима витой пары.
• Стараемся, чтобы коннектор немного захватывал изоляцию кабеля. Так соединение будет надежнее.
• Если все жилы распределили, то вставляем коннектор в специальное гнездо кримпера.
• Сжимаем ручки инструмента до характерного щелчка.
• Надеваем изоляционный колпачок.
• Повторяем все, что сделано выше для второго конца витой пары.

Вот и весь обжим. Теперь можно соединять роутер с сетевой картой компьютера и пробовать установить Интернет-соединение.

Если все сделано верно, то коннект появится за считанные секунды. Если же что-то не так, то придется переделывать весь кабель.

к содержанию ↑

Способ №2. Используем нож, отвертку и другие подручные средства

Здесь все гораздо сложнее. На обжим кабеля при помощи подручных средств уйдет гораздо больше времени.

Да и не факт, что операция увенчается успехом с первого раза. Тем более, что потребуются определенные навыки работы с соответствующими инструментами.

Для осуществления процедуры обжима понадобится острый нож, плоская отвертка, витая пара необходимой длины и набор коннекторов.

Алгоритм действий прост, но потребуется некоторая сноровка и сугубая осторожность.

Рис.5. Обжим витой пары отверткой

• Сначала снимаем изоляцию кабеля. Для этого номом аккуратно надрезаем резиновую трубку кабеля. Надрез должен быть минимальным, поскольку требуется не повредить жилы. После осуществления надреза можно стянуть изоляцию пальцами.
• Подрезаем точащие жила какими-либо кусачками. Вполне хватит 20 мм проводов. Они как раз отлично встанут в коннектор.
• Теперь нужно взять коннектор и аккуратно вставить жилы в желобки в соответствии с прямой схемой обжима витой пары. Желательно как-нибудь зафиксировать сам кабель и коннектор, так как дальнейшие действия потребуют полной неподвижности компонентов.
• Берем плоскую отвертку и аккуратно вдавливаем металлические контакты на коннекторе. Здесь нужно проявлять осторожность, так как при слишком сильном вдавливании можно повредить контакты. И они работать не будут.
• Вдавливаем точно также пластиковый зажим коннектора, который должен захватить изоляцию кабеля.
• Надеваем изоляционный колпачок.
• Повторяем операцию для второго конца кабеля.

 Теперь можно проверять витую пару на работоспособность. Минус этого способа заключается в том, что можно легко угробить коннектор даже не подозревая об этом. Давление на контакты не должно быть чрезмерно сильным.

к содержанию ↑

Проверка работоспособности кабеля

Есть несколько вариантов проверки работоспособности только что обжатой витой пары. Это необходимо сделать перед тем как использовать кабель.

Так можно исправить недочеты еще до включения кабеля в сеть.

Способ №1. Использование простого тестера (мультиметра)

Этот вариант наиболее приемлемый, так как позволяет проверить работоспособность кабеля еще до включения его в сеть.

Он может использоваться как профессиональными «айтишниками», так и обычными пользователями.

Все, что потребуется – обычный тестер (мультиметр), применяемый для проверки тока. Он позволяет оперативно выявить неисправность и устранить ее.

А пользоваться этим устройством довольно просто. Проблем не возникнет ни у кого.

Рис.6. Мультиметр

• Итак, сначала переключим тестер в режим сопротивления или звукового сигнала. Делается это при помощи переключателя режимов. Он может выглядеть по-разному. В зависимости от модели тестера. Просто устанавливаем переключатель на иконку с изображением динамика.
• Теперь один щуп тестера «тыкаем» в любой контакт на коннекторе, а второй – в контакт с тем же цветом жилы на другом коннекторе.
• Если идет звуковой сигнал, то сопротивление есть. Значит, контакт тоже есть.
• Переходим к другому контакту.
• Таким же образом проверяем остальные.
• Если где-то нет сигнала, то пытаемся дожать контакт вручную и проверяем снова.
• Если все в порядке, то включаем кабель в сеть и наслаждаемся высокоскоростным соединением.

Такой способ проверки витой пары помогает быстро выявить неисправность и устранить ее.

Тем более, что по большей части неисправность заключается в недостаточном соединении контакта с жилой кабеля. Поможет обычный дожим.

Способ №2. Включение кабеля в сеть

Наиболее простой и доступный любому способ проверки. Он не предполагает использования каких-либо специализированных инструментов.

Также он не позволяет определить, в какой именно части витой пары возникла проблема.

Все, что нужно для такой проверки – компьютер с сетевой картой на борту, роутер (свич, хаб, модем и так далее) и сам кабель.

В дальнейшем может потребоваться мультиметр. Для точного определения места проблемы.

Рис.7. Витая пара в роутере (модеме)

• Итак, вставляем один конец кабеля в разъем RJ-45 на компьютере пользователя.
• Второй коннектор вставляем в роутер.
• Запускаем ПК.
• Сетевая карта должна автоматически определить кабель и осуществить подключение.
• Если этого не произошло, проверяем актуальность установленных драйверов.
• Если с ними все в порядке, то проблема определенно в витой паре.
• Берем тестер (мультиметр) и ищем конкретное место проблемы.
• Устраняем проблему и пробуем подключить снова.

Такой вариант хорош тем, что если в ходе проверки никаких проблем не возникло, то сразу можно приступать к использованию интернета.

Не нужно тратить время на подключение и настройку. Очень удобно для тех, у кого нет свободного времени.

к содержанию ↑

Немного о соединительных кабелях

Не лишним будет немного рассказать о самих кабелях. Так пользователю проще будет понять, с чем он имеет дело.

И если в его распоряжении будет какой-то нестандартный кабель, то он будет все о нем знать.

Категории кабелей по классу защиты

Защита кабеля для передачи данных нужна в тех случаях, если нужно соединить с компьютером устройство, которое находится от него на приличном расстоянии.

Если использовать защищенный кабель, то можно минимизировать потери скорости. По классу защиты различают следующие типы.

Рис.8. Классическая витая пара (UTP) со снятой изоляцией

• UTP. Самый распространенный тип кабеля, который используется при соединении роутера с ПК или двух компьютеров в сеть. Также называется «витая пара». Не обладает никакой защитой (если не считать изоляционного материала).
• FTP. Сетевой кабель, который оснащен защитным слоем из фольги. Этот слой располагается сразу после изоляционного материала. Такой кабель больше защищен от всяких магнитных излучений, чем пресловутая «витая пара».
• SSTP. Кабель, который защищен не только общим экраном из фольги. В нем также экранирована каждая жила. Используется в тех случаях, если нужно провести сеть на приличные расстояния с минимальными потерями скорости.
• SFTP. Самый защищенный из всех кабелей. Есть защитный экран из фольги для каждой пары жил, медная плетеная сетка и общий экран из фольги. Используется в самых трудных ситуациях. Обеспечивает полную сохранность скорости. Но и стоит прилично.

Категории кабелей по назначению

По этому критерию кабели делятся на категории в соответствии с областью применения.

Есть смысл перечислить только те из них, что могут использоваться исключительно для обеспечения качественного Интернет-соединения.

Рис.9. Сетевой кабель Cat 7

• Cat 5D. Классический восьмижильный кабель. Может обеспечить 100 мегабит скорости при использовании двух пар жил и 1000 мегабит в секунду при использовании всех четырех пар. На данный момент самый популярный вариант.
• Cat 5E. Кабель, который предназначен для работы в сетях Fast и Gigabit Ethernet. Он тоньше и легче, чем привычная всем витая пара. Также он стоит гораздо дешевле. Но почему-то не пользуется особой популярностью.
• Cat 6E. Незащищенный 16-жильный кабель, предназначенный для работы в Ethernet сетях. Максимальная скорость передачи данных – 10 гигабит в секунду. Однако она достигается только в том случае, если расстояние между устройствами не превышает 55 метров.
• Cat 6A. Восьмижильный кабель с системой защиты по классу S/FTP или F/FTP. Обеспечивает скорость 10 гигабит в секунду при максимальном расстоянии в 200 метров. Уже более интересные характеристики.
• Cat 7F. Те же 8 жил. Защита по классу S/FTP. Максимальная скорость – 10 гигабит в секунду. Однако такая скорость доступна только в том случае, если расстояние между устройствами не превышает 50 метров.
• Cat 7A. Самый крутой тип кабеля. Обладает самой продвинутой защитой и имеет 8 жил. Способен обеспечивать скорость передачи данных 100 гигабит в секунду при расстоянии в 15 метров. Стоит очень дорого.

Стоит заметить, что нет смысла приобретать самый крутой кабель для использования в домашних условиях.

Стандартное оборудование в роутерах и ПК просто не сможет раскрыть весь его потенциал. Нет смысла переплачивать.

 Важно! Перед обжимом кабеля стоит проверить его на наличие механических повреждений. Если есть сильные перегибы, непонятные порезы и прочие повреждения, то такой кабель лучше не использовать. От него будет один вред. Мало того, что он не сможет обеспечить приемлемую скорость передачи данных, так он еще вполне может вывести из строя ваше оборудование. Не стоит так рисковать. Если кабель поврежден, то лучше приобрести новый.

к содержанию ↑

Немного о коннекторах

Как бы это странно ни звучало, но есть различные типы коннекторов. И для обжима стандартного интернет-кабеля подойдут далеко не все.

К слову, для защищенных (экранированных) кабелей есть соответствующие коннекторы.

Основные типы коннекторов

Для того, чтобы понять, какой именно коннектор требуется для обжима того или иного кабеля нужно рассмотреть основные типы этих комплектующих.

Только так можно выбрать тот, который подойдет в той или иной ситуации.

Рис.10. Обычный и экранированный коннекторы

• RJ11 4P4C. Это самый простой тип коннектора. Он используется при создании телефонного кабеля. На нем расположено всего три контакта. Поэтому и схема обжима довольно-таки примитивная. Всего три жилы телефонного провода.
• RJ12 4P4C. Разновидность телефонного коннектора. Отличается от предыдущего типа исключительно количеством контактов. Здесь их четыре. В остальном все то же самое. Используется довольно часто.
• RJ45 UTP 5E. Коннектор для обжима классической витой пары (UTP). Имеет 8 контактов и снабжен специальной защелкой для фиксирования кабеля. Наиболее часто используется для соединения техники в домашних условиях.
• RJ45 FTP 5E. Используется исключительно в связке с экранированными кабелями. Отличается наличием металлического кожуха, который защищает поток данных от различного магнитного излучения.

Очень важно подобрать подходящий коннектор для определенного типа кабеля.

Если пренебречь этим правилом, то в лучшем случае вы просто не сможете обжать кабель.

В худшем – такой кабель выведет из строя ваше оборудование.

к содержанию ↑

Видеоинструкции по обжиму кабелей

Видео 1:

Видео 2:

Видео 3:

Видео 4:

к содержанию ↑

Заключение

Итак, мы рассмотрели основные типы соединительных сетевых кабелей, разобрали их классификацию и познакомились с различными типами коннекторов.

Также было рассмотрено несколько способов обжима сетевого кабеля для обеспечения доступа к интернету.

Все вышеперечисленные операции по обжиму легко выполнимы в домашних условиях. И нет никакой разницы, есть у вас кримпер или нет.

С этой задачей можно справиться при помощи обычного ножа, плоской отвертки и кусачек.

Ничего сложного в обжиме кабеля нет. Главное – четко следовать инструкции и не перепутать жилы.

Только в этом случае можно надеяться на благоприятный исход дела. Кстати, с первого раза может не получиться. Если так произошло, то не стоит отчаиваться. Просто попробуйте еще раз.

Всенепременно у вас все получится. Это же не бином Ньютона.

Изготовление Ethernet-кабелей – просто и легко

Ethernet-кабели могут быть довольно дорогими, а предварительно изготовленные кабели не всегда соответствуют необходимой вам длине. Изготовление Ethernet-кабелей очень просто с помощью коробки с кабелями Ethernet категории 5e и разъемами RJ-45, которые крепятся к обрезанным концам кабеля выбранной вами длины.

Как сделать кабель Ethernet — что вам понадобится

Массовый кабель Ethernet — категория 5e или CAT5e (Вы также можете использовать кабели категории 6 или CAT6, которые имеют более высокие технические характеристики и примерно на 20 % дороже, чем CAT5e.)

Оболочные RJ45 Огромные разъемы для CAT-5E или Огромные разъемы RJ45 для CAT-6

RJ-45 Tool

. типы кабелей Ethernet, которые вы можете изготовить:

прямой и перекрестный .

Прямые кабели Ethernet являются стандартными кабелями, используемыми практически для всех целей, и их часто называют «соединительными кабелями». Настоятельно рекомендуется продублировать порядок цветов, как показано слева. Обратите внимание, что зеленая пара не расположена рядом, как другие пары. Эта конфигурация позволяет использовать более длинные провода.

Перекрестные кабели Ethernet напрямую соединяют один компьютер или устройство с другим без использования маршрутизатора, коммутатора или концентратора.

Как сделать стандартный кабель

Разрезать пластиковую оболочку примерно

один дюйм (2,5 см) от конца обрезанного кабеля. Инструмент для обжима имеет лезвие бритвы, которое поможет с практикой.

Расслабьтесь и соедините одинаковые цвета.

Зажмите провода между пальцами и выпрямите их, как показано на рисунке. Порядок цветов важен, чтобы получить правильный.

Используйте ножницы, чтобы сделать прямой разрез по восьми проводам, чтобы укоротить их до

полдюйма (1,3 см) от обрезанной втулки до конца проводов.

Осторожно вставьте все восемь незачищенных цветных проводов в разъем. Обратите внимание на положение синего пластикового рукава. Также обратите внимание, как провода идут до конца.

Вид сверху. Все провода вставлены до упора. Коротких проводов нет.

Это неверный путь. Обратите внимание, что синяя пластиковая втулка не находится внутри разъема, где ее можно зафиксировать на месте. Провода слишком длинные. Провода должны выходить только на полдюйма из синей втулки.

Это неверный путь. Обратите внимание, что провода не доходят до конца разъема.

Обжим кабеля. Осторожно поместите разъем в обжимной инструмент Ethernet и плотно затяните ручки. Медные лепестки на разъеме втыкаются в каждый из восьми проводов. Также есть запирающий язычок, который удерживает синюю пластиковую втулку на месте для плотной посадки. Когда вы удалите кабель из обжимного устройства, этот конец готов к использованию.

Для стандартного «прямого» кабеля повторите все шаги и порядок цветов проводов на другом конце кабеля. Для перекрестного кабеля другой конец будет иметь другой порядок цветов, как показано на рисунке выше.

Обязательно проверьте кабели перед их установкой. Недорогой кабельный тестер Ethernet делает это довольно хорошо.

ПРИМЕЧАНИЕ. – Максимальная длина Ethernet-кабеля CAT-5, CAT-5e или CAT-6 составляет 328 футов или 100 метров.

Свяжитесь с нами

Имя Фамилия

Телефон электронной почты

Название компании

СообщениеЧто бы вы хотели знать?

Я согласен с политикой конфиденциальности.

Обязательное поле

Обжимной инструмент RJ45 Обжимной инструмент для сквозного соединения Ethernet CAT6 Cat5e Cat5 Обжимной инструмент для разъема CAT6 Cat5e Cat5

• Обжимной инструмент RJ45 — сетевой инструмент для сквозных разъемов 8P RJ45 CAT7, CAT6a, CAT6, CAT5e и CAT5. Идеально подходит для проходных разъемов, для зачистки изоляции.
• Прецизионный обжим — Увеличенная площадь поверхности контактных приводов обеспечивает равномерное усилие обжима для быстрого и точного обжима. Этот обжимной станок Ethernet прост и точен для сквозных и стандартных разъемов 8P и обжима 6P.
• Предохранительный фиксатор с храповым механизмом — функция для фиксации задней части внешних экранированных разъемов. Храповой механизм полного цикла обеспечивает полную заделку коннектора.
• Нескользящая рукоятка. Текстурированные рукоятки обеспечивают нескользящий захват для большего удобства и удобства. Этот высокопроизводительный обжимной инструмент Pass-thru Ethernet прост в обращении, обеспечивает эргономичный захват и удобное сжатие.
• В коплект входит: 1 x RJ45 обжимной инструмент Ethernet обжимной инструмент кусачки для обжима проводов для проходных разъемов Cat7 Cat6a Cat6 Cat5e

Сквозной модульный обжимной инструмент для проводов Cat5 Cat5e Cat6 Cat6A Cat7

Компактная конструкция – 2/3 размера традиционных обжимных инструментов, работа одной рукой, стальной сердечник с устойчивым к ржавчине черным оксидным покрытием. Эргономичная матовая рукоятка с возвратной пружиной возвращает инструмент в готовое положение после завершения цикла, помогая вам сэкономить время и силы. Компактный размер помещается в любой карман, сумку для инструментов и сундук.

Ручка с защитой от захвата для удобного использования : Этот высокопроизводительный обжимной инструмент Pass-thru Ethernet прост в обращении, обеспечивает эргономичный захват и удобное сжатие. Ручка изготовлена ​​из специальных экологически чистых материалов, которые не скользят и легко обжимаются. ‎Комплект обжимных станков Ethernet из стали с черным оксидом обеспечивает производительность, долговечность и точность, необходимые для правильного выполнения работы.

Создан для экранированных сетевых разъемов – Обжим RJ45 (данные) и RJ12 RJ11 (голос) с фиксированными пазами, поддерживает обжим Ethernet-кабелей Cat5 Cat5e Cat6 STP/UTP, витых пар, телефонных, голосовых кабелей и кабелей данных. Специально разработан для экранированных разъемов Cat6a Cat7 и даже обжимает металлический зажим на вилках.

Встроенный переключатель Cat7 на Cat5 — переключение с обжима Cat7 на Cat5 с помощью отвертки, чтобы ослабить, а затем переключиться вверх или вниз, чтобы изменить режим сжатия. Позволяет обжимать как экранированные разъемы CAT6a, так и стандартные разъемы RJ45. Режим Cat7 означает обжим экранированных разъемов Cat7. Режим Cat5 означает обжим штекеров Cat5e и Cat6.

Конструкция Pass-Thru
Вставьте провода в разъем RJ45 в правильном порядке (T568A/B), затем вставьте кабель в разъем так, чтобы каждый из маленьких проводов попал в небольшие канавки в разъеме. Оболочка кабеля должна располагаться внутри разъема так, чтобы он проходил мимо основания. Каждый провод должен войти в канавку, прежде чем обжимать разъем.

Полный цикл обжима коннекторов легко как 1,2,3
Вставьте коннектор в обжимную часть инструмента и дважды сожмите. Вставьте разъем в обжимную часть инструмента до упора.
