Обвязка свайного фундамента брусом – особенности работ

Свайный фундамент имеет множество преимуществ перед традиционными видами монолитного основания – это экономичность, надежность и быстрота монтажа. Чтобы такой тип основания мог эффективно использоваться в течение многих лет, необходимо грамотно подойти к процессу установки. В частности, уделить внимание правильному выбору опор, соблюдению технологии монтажа, а также процессу обвязки свай.

Процедура монтажа ростверка является одним из способов, позволяющих обеспечить долговечность фундамента. Она не слишком сильно влияет на срок и скорость установки, но позволяет получить основание с повышенной устойчивостью и равномерно распределенной нагрузкой.

Назначение обвязки

Обвязкой свайного фундамента является процесс объединения свай в единую конструкцию с помощью различных технологий и материалов. Данная процедура помогает решить сразу несколько задач:

повысить устойчивость конструкции;
обеспечить равномерное распределение веса будущей постройки;
создать удобную площадку для дальнейшего строительства;
обеспечить дополнительный слой изоляции между зданием и почвой.

Существует несколько популярных материалов обвязки. Среди них выделяют железобетон, а также металлический двутавр, швеллер, уголок. Выбор того или иного вида зависит от разных факторов.

Обычно учитывается размер бюджета: процедура монтажа железобетонного ростверка является самой дорогостоящей, на втором месте по цене идут металлические конструкции, а более доступным вариантом считается дерево. Также необходимо принимать во внимание технические особенности дома и общий вес конструкции. Чем она тяжелее, тем прочнее потребуется материал.

Для деревянных домов или легких построек оптимальным решением будет использование бруса. К главным преимуществам такого материала можно отнести простоту установки, универсальность и доступную стоимость. При грамотном подходе к обработке и монтажу он не будет уступать по прочностным характеристикам металлу или железобетону.

Особенности процедуры

Дерево подвержено гниению, поэтому очень важно обработать его антисептиком своевременно. Он поможет защитить материал от развития грибка и порчи, обеспечит долгий срок службы готовой конструкции. Еще одной важной особенностью обвязки брусом, является необходимость нанесения на древесину средства для повышения огнеустойчивости. Специалисты отмечают, что оно особенно востребовано при работе с хвойными породами, содержащими в себе большое количество горючих смол.

Чтобы подготовить брус к монтажу, необходимо выпилить специальные угловые элементы для последующего соединения изделий в единую конструкцию. Их тип будет зависеть от особенности соединения бруса в обвязке.

Кроме того, в один из обязательных подготовительных этапов входит обработка самих винтовых опор. К ним должны быть приварены металлические оголовки, создающие удобную площадку для монтажа ростверка.

Важным моментом, о котором не стоит забывать во время выполнения обвязки – прокладка между стыками бруса джутовой ленты. Она обеспечивает дополнительную фиксацию и надежность конструкции, позволяет избежать появления «мостиков холода».

Соединения бруса в обвязке

Для получения цельного ростверка отдельные части бруса необходимо соединить в прочную конструкцию. Фиксация деревянных элементов может выполняться двумя способами: «в пол дерева» или «в лапу». При каждом из вариантов древесина обрабатывается по-разному.

В первом случае сечение выполняется под прямым углом, а размер готового среза соответствует ширине бруса. Для второго способа срез делается под произвольным углом, при расчете его размера строители также ориентируются на ширину доски.

Использование обоих способов предполагает соединение бруса в прочный замок, который при дальнейшем монтаже укрепляется с помощью вспомогательных деталей.

Монтаж ростверка

Первым этапом обвязки свай брусом является подготовка опор. Для этого они выравниваются по одной высоте с помощью уровня и обрезаются специальным инструментом. Когда строители убеждаются в том, что свайные столбы имеют одинаковый размер, на них крепятся с помощью болтов, а позже привариваются металлические оголовки с квадратной площадкой. Они необходимы для создания горизонтальной поверхности, на которую монтируется ростверк.

На втором этапе к работе подготавливается сам материал: рассчитываются длина и размеры бруса, вырезаются пазовые стыки, выбирается способ крепления. Деревянный элемент должен идеально соответствовать размеру стен дома.

После того, как площадка и брус будут подготовлены, наступает этап гидроизоляции. Между металлической основой и брусом прокладывается специальный материал. Это может быть битум с полиэтиленовой пленкой или наиболее часто используемый рубероид.

Во время завершающего этапа происходит укладка балок, их закрепление и фиксация. Рассмотрим этот процесс более подробно.

Последовательность строительства и закрепления обвязки

Когда наступает этап соединения бруса в обвязке, определяется первый внешний угол. Для этого строители берут две смежные балки, которые предварительно состыкованы и выровнены под прямым углом.

Далее выполняются следующие работы:

Брус укладывают поэтапно, начиная с углов дома. При этом горизонтальность его укладки необходимо контролировать постоянно, чтобы избежать перекосов. Для этого специалисты несколько раз проверяют диагонали еще не закрепленной обвязки.
После того, как правильность укладки проверена, углы ростверка фиксируются на местах, выполняется проверка боковых и внутренних балок на геометрию. Они не должны иметь отклонений от прямой линии.
Уложенные балки скрепляют между собой дополнительными металлическими элементами. Для этого используются различные виды метизов – уголки, скобы, специальные детали для ростверка.
На последнем этапе выполняется укрепление готовой конструкции с помощью «хомутов» или «на резьбу». В первом случае поверх балки накладывается хомут, имеющий П-образную форму, его края спускаются по бокам бруса и крепятся к опоре. При втором способе крепление выполняется с помощью саморезов, которые проходят сквозь балку.

Кроме стандартной технологии установки ростверка, может использоваться способ двойной обвязки. В этом случае поверх первого венца из бруса устанавливается второй. Балка для него имеет меньшее сечение и монтируется торцом.

Такой способ обвязки дает дополнительные преимущества: делает дом более теплым, обеспечивает повышенную надежность конструкции, позволяет эффективнее и быстрее выполнять ремонт при необходимости.

Нужен ли под балки рубероид?

В процессе монтажа можно обойтись без гидроизоляции ростверка, но в таком случае срок службы конструкции может снизиться. Это связано с тем, что на металле конденсируется влага, которая постепенно впитывается в брус и негативно влияет на его состояние.

Чтобы избежать прямого контакта металла и древесины при выполнении обвязки свай брусом используются различные материалы. Самым популярным считается рубероид, по причине его доступности и простоты использования. Достаточно только подготовить листы нужного размера и проложить их в местах соединения двух поверхностей.

Советы и сложности

Выбор материала играет немаловажную роль при монтаже ростверка. Самым лучшим вариантом для обвязки свай считается клееный брус. В отличие от цельного бревна он более легкий, не создает дополнительную нагрузку на фундамент и отличается приемлемой стоимость.

Есть много рекомендаций относительно самостоятельного выполнения работ по обвязке фундамента, но при отсутствии опыта в этом деле есть риск допустить ошибку. Чтобы этого не произошло, лучше доверить решение вопроса специалистам компании «СваиНева».

У нас большой опыт работы, который позволяет делать монтаж фундамента и ростверка на любых объектах. Наши специалисты выполнят предварительную подготовку, подберут сваи нужного диаметра и материал для обвязки. Мы предлагаем выгодные условия и предоставляем гарантии.

Монтаж обвязки из бруса на винтовых сваях: Инструкция +Видео

Обвязка винтовых свай брусом своими руками. Загородный дом – это крупногабаритная постройка, а значит, опора обязательно должна быть крепкой, и это касается даже того случая, когда фундамент сделан из отдельных свай. Обвязка винтовых свай брусом своими руками нужна для того, чтобы масса здания была равномерно распределена.

Благодаря такой надежной сцепке получится соединить сваи в единую конструкцию – фундамент.

Содержание:

1 Назначение и особенности
2 Выполнение расчетов нагрузки
3 Как и чем обвязывать?
- 3.1 Материал для обвязки
- 3.2 Установка на резьбу
- 3.3 Использование хомута
- 3.4 Использование двутавровой балки и швеллера
- 3.5 Обвязка доской
- 3.6 Использование профильных труб для обвязки двутавром
4 Требуется ли обвязка во время строительства?
5 Рекомендации специалистов

Назначение и особенности

Отдельно размещенные элементы, которые поставлены по линии и никак не контактируют между собой, будут составлять основу свайного фундамента. Для того чтобы соединить свай в единую конструкцию, которая послужит основой для закладывания фундамента, опоры здания, следует добавить на каждую сваю специальный оголовок, а на нем делать обвязку. И даже больше, такая обвязка поможет выровнять всю линию, находящуюся сверху, по которой идут сваи в ровную и единую плоскость (горизонатльную). Это очень важно – от этого будет зависеть устойчивость дома. Отметим сразу, что свайно-винтовой фундамент является идеальным вариантом для изготовления основы для строительства.

Также этот тип фундамента считается экологичным, по стоимости выходит дешевле многих аналогов, легкий и его можно быстро установить по сравнению с остальными типами фундамента. Жилое строение из бруса можно построить и при этом выгодно. Сам дом строят своими руками по принципу конструктора. При закладывании основания винтовые сваи начинают вкручивать в землю, работы аналогичны вкручиванию саморезов. Есть вероятность столкновения с определенными трудностями при обвязке винтовых свай. Так как при процессе установке следует обязательно сформировать ростверк. Помните о том, что результат будет зависеть от того, насколько хорошо выполнена работа.

Выполнение расчетов нагрузки

Во время установки фундамента свайного типа на винтовые опоры придется работать с основанием для небольшой нагрузки. Данная схема отлично подойдет для сарайчиков малого размера, а также для бань, гаражей, сделанных из бруса. Несильная опора отлично компенсируется скорость возведения и небольшими затратами. Фундамента на обвязке винтовых свай брусом спроектирован из опор, которые установлены вертикально, а также горизонтально расположенных обвязок. На такую систему обычно используют 4 опоры, но можно использовать и больше.

В этом случае обвязка представлена ростверком. Его делаю из материала, который подойдет для изготовления балки. Это может быть дерево, металл, бетон. Древесину укладывают в основе бруса, из металла делают уголок, а из бетона изготовляют блоки. Обвязка помогает соединить балки с ростверком и между собой. То, сколько будет длиться процесс, напрямую зависит от того, насколько тщательно вы соблюдаете все требования инструкции по укладыванию и монтажным работам.

Оголовки у свай во что бы то ни стало должны быть на единой линии горизонта, и это легко проконтролировать при погружении опор в землю. Ширина бруса обязательно должна быть больше, чем диаметр свай раза в 1,5. Еще одним обязательным условием является то, что по центру опор ось обязательно должна проходить лишь через центр бруса. Обвязка помогает соединить балки и опоры при помощи резьбового соединения или на хомуты, или на сварку.

Как и чем обвязывать?

Материал для обвязки

Установка будет зависеть от особенностей материала изготовления балки и фундаментной основы. Обвязка винтовых свай брусом является распространенным вариантом. Но большинство интересуются вопросом, требуется ли использовать технологию с использование бруса, если можно использовать материалы с большей надежностью, металл или бетон. Отметим сразу, что брус является самым лучшим вариантом для ростверка при строительстве каркасного дома или дома из дерева, так как брус имеет большую прочность и высокую устойчивость к температурным перепадам. Во время обрабатывания антисептиком, который помогает защитить дерево от гниения, срок эксплуатации бруса увеличивается и становится больше, чем у стальных балок. Обвязка свай брусом проводится по технологии, которая предусматривает крепление балок на резьбу, или же выполняется закрепление каждой части ростверка при помощи хомута.

Установка на резьбу

Такая методика используется лишь для фундамента, который П-образный. Во впадины на фланцах нужно установить брус и закрепляют при помощи самореза. Между сваями и балками помещают рубероид. Балки соединяют в чащу или лапу по углам. Крепления угла может быть выполнено при помощи шипов. Для углов снаружи используют элементы в виде уголков. Такая методика дает возможность не тратить время на систему пазов и гребней.

Обратите внимание, что лучшей обвязкой винтовых свай является укладывание элемента крепежей на внешнем углу. Крепления выполняется при помощи саморезов к брусьям.

Использование хомута

Такой способ крепления используют в системах, которые используют сваи, и в них отсутствует фланец. Сверху на оголовке сваи нужно приварить площадку, по форме являющейся прямоугольником, а сверху на нее укладывают баку ростверка. Хомут П-образной формы укладывают сверху на балку, причем его ширина обязательно должна быть равна ширине балки. Края хомута, которые свисают, следует соединить при помощи сварки или резьбовым соединением с опорой вертикального типа. По углам балки соединение выполняется при помощи металлических уголков.

Использование двутавровой балки и швеллера

Если конструкция не сильно нагружена, можно сделать ростверк из швеллера. К такой конструкции можно отнести сарай или баню. Ростверк из металла и сваи обвязывают с применением сварки. Элементы конструкции и основания прикрепляют на круговой шов. Процедура сборки заключена в установке швеллера на оголовки. Элемент можно укрепить таким образом, что боковые грани будут как будто бы смотреть вниз. Обвязка швеллером винтовых свай также выполняется и в противоположном направлении, в этом случае грани направляют вверх.

При таком расположении швеллера сопротивление нагрузкам на поперечных частях конструкции будет в разы лучше. Таким образом, вы получаете опалубку, которую следует залить раствором, и получится сформировать стеновую кладку для армопояса. Для того, чтобы обеспечить обвязке высокую прочность, вместо швеллера используют двутавровую балку того же размера. Когда балки и швеллеры стыкуются в углах, то используют сварку. По окончанию обвязывания опор ростверк покрывают средством, которое не дает образовываться коррозии.

Обвязка доской

Обвязка винтовых свай досками своими руками часто подразумевает использование материала из лиственницы, кедра, ели или сосны. Крепление фундамента в этом случае начинают с изготовления балки, в основе которой используют доски. Элементы следует склеить между собой и зафиксировать при помощи саморезов или установить на болтовую систему. При использовании в строительстве фундамента тонких досок следует дополнительно придавливать их листами фанеры. Обязательно следите за тем, чтобы все стыки были расположены на разных сваях. Доски между собой соединяем в полдерева. Балки должны быть расположены на ребре и зафиксированы при помощи свай.

Обвязка свай по данной технологии выполняется так:

Делают внутренний, внешний и средний контур (по принципу елочки).
Элементы по очереди собирают и устанавливают.
Между оголовками, швеллером и обвязкой следует обязательно установить слой рубероида для гидроизоляции.
Если высота обвязки вышла больше 0,4 метров, то дополнительное основание следует укрепить профильной трубой.

Использование профильных труб для обвязки двутавром

Если хотите, можно сделать обвязку двутавровой балкой, и тогда выбирайте материал с отверстиями перфорации. Двутавр следует приварить как можно крепче и впритык. Предпочтение в выборе данного материала заключается в малой массе и высокой прочности. Профильная труба в этой конструкции будет играть роль распорки, что повысит долговечность и улучшит эксплуатационные характеристики здания. Для обвязки профильную трубу следует приварить снаружи по всему периметру основания.

Требуется ли обвязка во время строительства?

Достаточно часто будущие владельцы собственного дома начинают думать о том, требуется ли обвязка винтовых свай или не. Фундамент на сваях – это конструкция из опор, которые углублены в грунт. Установка данных опор выполняется крайне тщательно, но даже такие опоры не всегда отвечают всем требованиям прочности и не являются надежными в полной мере. Полы могут дать перекос при дальнейшем использовании дома, а обвязка точно не даст возможность потерять основе здания прочность, что сделает его крепким, и дом будет служить долгие годы.

Важно! Следует использовать самые крепкие строительные материалы. Брус даст возможность сделать достаточно прочное основание, которое сможет выдерживать большие нагрузки.

необходимость и определение, способы и применение

Главная » Строительство фундамента под дом, дачу и гараж

Технология возведения жилых и хозяйственных зданий на опорах привлекательна высокой скоростью монтажа, экономией материалов и возможностью выполнения работ своими руками. Однако условием достижения требуемой прочности и долговечности всей конструкции является правильно подобранная и правильно реализованная обвязка свайного фундамента. Эта технология достаточно хорошо отработана, но работа должна быть продумана до мелочей еще на этапе проектирования.

Содержание

Определение обвязки свайного фундамента
Какие функции выполняет обвязка?
Объем обвязки свайного фундамента
Особенности выполнения работ
Способы обвязки свайного фундамента

Определение обвязки свайного фундамента

Для легких каркасных домов подходит деревянная обвязка

Каждая заглубленная в землю свая имеет определенный запас прочности и несущей способности. В процессе эксплуатации трубы подвергаются сильным вертикальным нагрузкам. Кроме того, почва давит на опоры при намокании, пучинистости и высыхании. Эти условия приводят к искажению продуктов, если они не поддерживаются.

Обвязка винтовыми сваями – процедура, благодаря которой все трубы жестко соединяются в единую конструкцию. Выполняется сразу после монтажа, чтобы исключить малейшую вероятность нарушения вертикального положения изделий.

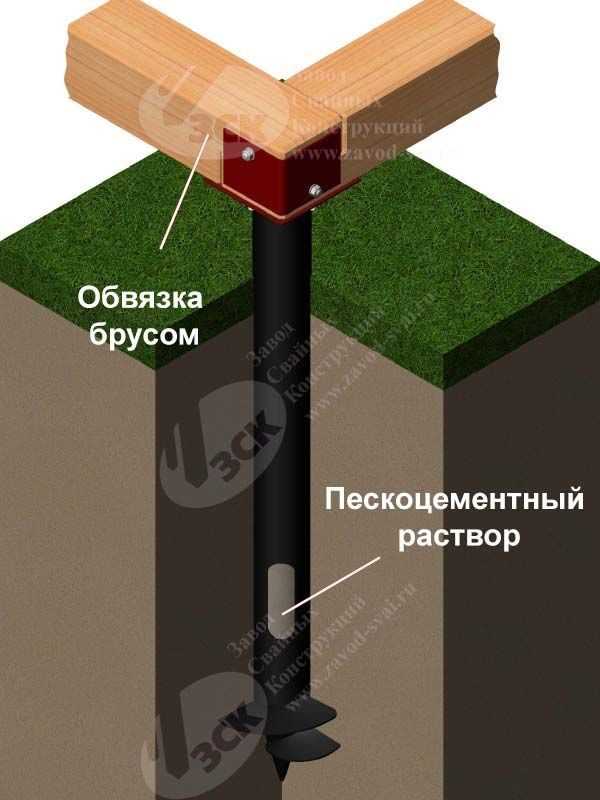

Обвязка свайного фундамента брусом применяется при строительстве легких каркасных, деревянных домов, сооружений из пеноблоков или щитов. При этом первый ряд венцов является одновременно и ростверком, и опорой для балок. Обвязочный брус должен обладать высокой прочностью, твердостью и влагостойкостью. Для его изготовления выбираются дорогие породы дерева, такие как дуб, кедр и лиственница. Тогда допускается укладка легких и недорогих фрагментов ели или сосны.

Какие функции выполняет обвязка?

Обвязка нужна для равномерного распределения нагрузки и сглаживания перепада высот

Свайная обвязка является составной частью технологии возведения зданий на заглубленных в грунт опорах. Игнорировать его недопустимо даже при возведении легких и временных конструкций.

Обделка фундамента брусом выполняет следующие функции:

Равномерное распределение вертикальной нагрузки на все опоры независимо от их количества и расположения. Это важно, когда из-за особенностей рельефа и почвы столбы имеют разную глубину и высоту.
Создание единой и монолитной конструкции. Забивка свай брусом позволяет объединить отдельные элементы в общий каркас, где исключается возможность их искривления или проседания под нагрузками, возникающими по углам зданий.
Обеспечение сброса давления на опоры при наземной технике, когда плита, выполняющая роль широкого ростверка, насыпается на поверхность земли.

При возведении фундамента на сваях может применяться бесконтактный способ с плавающей фиксацией верхних и нижних элементов. Это решение принимается при строительстве в районах с повышенной сейсмической активностью.

Область применения обвязки свайного фундамента

Обвязка необходима для строительства любых зданий

Брусовая обвязка применяется практически во всех случаях возведения сооружений на свайном фундаменте. Отказ от этого процесса допускается только при выполнении модульного строительства, когда на опоры опускается предварительно собранная опорная плита из дерева или железобетона. При использовании этой технологии она выполняет задачу соединения столбов в общую систему.

Применение обвязки для свайного поля целесообразно при следующих обстоятельствах:

Ведение строительства на неустойчивых грунтах, дне водоемов и зыбучих песках. В таких условиях ростверк удерживает столбы в статичном положении, независимо от подвижек, вызванных перепадами влажности и температуры.
Низкая степень промерзания грунта. Закладка глубокого ленточного фундамента оказывается чрезмерно трудоемкой и экономически нецелесообразной. Бурение точечных отверстий оказывается более целесообразным, а глубина завинчивания винтовых свай может достигать 5 метров. В таких случаях обвязка предотвращает прогиб основания из-за пучения грунта.
Пересеченная местность. На ней могут быть допущены небольшие отклонения по высоте опор. Монтаж ростверка сглаживает их, обеспечивая идеально ровную поверхность для возведения стен.

При правильном выборе материала и соблюдении технологии монтажа трубопровода срок службы опорно-свайной системы составит не менее 100 лет.

Особенности работы

Схема обвязки винтовых свай

Успех любого строительства зависит от грамотного проектирования. Даже самый качественный ростверк не способен сгладить дефекты, допущенные при обустройстве фундамента.

Необходимо соблюдать следующие правила:

выдерживать расстояние между опорами не более 200 см;
соблюдать вертикаль при ввинчивании изделий в землю;
опустить лопасти сваи ниже точки промерзания грунта;
не регулируйте высоту опор, отвинчивая их.

Сваи могут быть завинчены вручную или с использованием специального оборудования. В зависимости от типа и плотности грунта изделия вкручиваются в него сразу или предварительно бурятся скважины.

Способ изготовления обвязки имеет свои нюансы:

Перед монтажом брус необходимо обработать антисептиком и гидрофобизатором. Это защитит древесину от намокания и повреждения насекомыми.
Оголовки свай необходимо тщательно выровнять и только потом к ним приваривать крепеж. Оптимальный вариант – скоба в виде перевернутой буквы П. После сварки металл необходимо очистить и обработать средством от коррозии.
Гидроизоляция. На все головы следует постелить рубероид или несколько слоев плотного целлофана. Чтобы материал не смещался при монтаже ростверка, его лучше приклеить к основанию.
Соединение элементов обвязки производится в углах и на оголовках. Крепление осуществляется стальными пластинами и саморезами. Каждый узел и угол дополнительно обрабатывается антикоррозийными средствами.
Применение двойного ростверка. Поверх первого венца толщиной 200 мм укладывают второй ярус толщиной 100-150 мм с перевязкой стыков. Такой подход обеспечивает конструкции большую прочность и устойчивость.

В процессе эксплуатации обвязка требует регулярного ухода и обслуживания. Все элементы конструкции необходимо периодически очищать от грязи, удалять плесень и ржавчину, обрабатывать антигрибковыми и антикоррозионными средствами.

Способы обвязки свайного фундамента

Возможна обвязка свайного фундамента различными материалами, каждый из которых имеет определенные эксплуатационные характеристики, технологию монтажа, преимущества и недостатки.

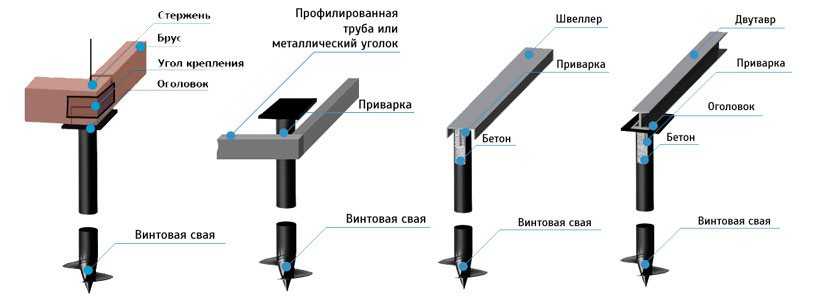

Металл. Используются тавровые и двутавровые балки, швеллер или профильная труба. Изделия отличаются высокой прочностью и долговечностью. Массивные кирпичные здания высотой до двух этажей устанавливаются на металлических ростверках. Недостаток такого решения в том, что металл гибкий и со временем прогибается даже под собственным весом. Кроме того, потребуется постоянная обработка железа от ржавчины. Еще один нюанс – швеллерование винтовых свай предполагает наличие и опыт работы со сварочным аппаратом. Все соединения выполняются только таким образом. Необязательно быть мастером высокого класса, но без базовых навыков не обойтись.
Бар. Несомненным преимуществом такого решения является простота обработки материала, для которой подходят даже ручные инструменты. Фрагменты скреплены съемными приспособлениями, благодаря чему конструкцию можно разобрать для демонтажа или ремонта. Недостатком дерева является то, что оно впитывает влагу. Если делать ростверк из сырого бруса, то он может при высыхании вести до такой степени, что затронет опоры и стены здания. Как и железо, древесина склонна к провисанию, что требует дополнительных опор между сваями. Проблема решается применением клееного профильного бруса, устойчивого к изгибу и скручиванию.
Ростверк железобетонный. Эта конструкция считается самой сложной, дорогой, но при этом самой надежной и долговечной. Железобетонную обвязку свайного поля выбирают при ведении капитального строительства или при планировании поэтапного увеличения этажности здания. Сочетание камня и металла обеспечивает прочность, небольшую гибкость и полную защиту стального каркаса от коррозии. Такой ростверк заливают бетоном в установленную на сваи опалубку, внутри которой укладывается арматура. В качестве формы допускается использовать швеллер, в полость которого устанавливается стальной каркас. Недостатком такого решения является необходимость ждать застывания бетона и вести строительство только при плюсовых температурах.

Выбор технологии обвязки свайного фундамента дело сугубо индивидуальное и во многом зависит от собственных навыков и финансовых возможностей. Однако во всех случаях решение должно основываться на полных и точных расчетах.
