Как сделать обвязку фундамента арматурой

0
votes

+

Голос за!

—

Голос против!

Количество и качество заложенной арматуры – фактор, напрямую определяющий эксплуатационные характеристики фундамента любого типа. Обвязка фундамента арматурой имеет не менее важное функциональное значение, так как арматурная сетка должного качества призвана сохранять пространственные характеристики фундамента в процессе его заливки и после нее.  В 99 % случаев застройщику придется столкнуться с армированием фундамента, так как отказаться от него можно только в случае идеальных условий строительства, которые в принципе не возможны, однако 1 % на них все-таки необходимо оставить. В связи с этим, независимо от габаритов строения, будь то баня компактных размеров или крупная жилая постройка, сварка арматуры для этих целей категорически запрещается, так как это может привести к «нарушению кристалла железа» и снижению прочностных характеристик каркаса. Несмотря на то, что об актуальности вязки арматуры упоминается ни в одной  статье, информацию о том, как сделать обвязку фундамента арматурой, найти достаточно трудно. Учитывая актуальность данной темы и небольшое количество материала по данной проблематике, в настоящей статье мы раскроем технологические нюансы связывания арматурных прутьев и поможем восполнить имеющийся пробел знаний строителям, не знакомым с подобными методиками.

Содержание

1. Функциональное предназначение арматурного каркаса
2. Разновидности арматурных каркасов в зависимости от типа фундамента
3. Основные правила обвязки фундамента арматурой
4. Материалы для обвязки фундамента арматурой: что предпочесть?
   •   Стальная проволока: особенности материала
   •   Пластиковые хомуты: преимущества и недостатки
5. Наиболее популярные способы обвязки арматуры: пошаговое руководство
   •   Вариант № 1: пошаговая инструкция
   •   Вариант № 2: пошаговая инструкция
   •   Вариант № 3: пошаговая инструкция
   •   Способ № 4, получивший наибольшее признание
6. Сварка каркаса: нюансы, которые должен знать каждый

Функциональное предназначение арматурного каркаса

Несмотря на то, что арматурный каркас для фундамента, выполняющий опорную функцию, сравним с человеческим скелетом, его предназначение этим не ограничивается. Металлические элементы фундамента, представленные арматурными прутьями, принимают на себя деформации и растягивающие нагрузки, тогда как бетон, используемый при возведении фундамента, способен оказывать сопротивление только сжатию. Для изготовления арматурной обвязки вам понадобятся арматурные стержни различного диаметра, характеризующиеся ребристой или гладкой поверхностью. Стержни с гладкой поверхностью в большинстве случаев характеризуются диаметром 6-8 см и выполняют функцию элементов, предназначенных для формирования пространственной структуры каркаса. Они могут укладываться вертикально или поперек основным стержням. На ребристые стержни возлагается вся нагрузка, которая приходится на фундамент, и, в зависимости от качественных характеристик грунта, их диаметр может увеличиваться от 12 до 16 мм и более. Ребристая поверхность стержней, которые укладываются горизонтально, обеспечивает максимальную степень сцепления с бетоном. Их основное предназначение заключается в восприятии неравномерных деформационных изменений. С учетом того, что поверхность фундамента является  местом возникновения зон растяжения, наиболее значимые элемента каркасной конструкции располагают в непосредственной близости от нее (в 30-50 мм). Благодаря такому подходу, срабатывает эффект «двойной защиты»:  образуется защитный слой бетона, предотвращающий коррозию металлических элементов, а также наиболее оптимальные условия для монтажа арматурного каркаса.

Разновидности арматурных каркасов в зависимости от типа фундамента

Несмотря на то, что функция арматурного каркаса едина независимо от типа железобетонного основания, его конструктивные особенности вариабельны для фундаментов различных типов. Ленточный монолитный фундамент обуславливает необходимость монтажа арматурного каркаса, состоящего из двух поясов, соединенных между собой поперечной арматурой, плитный фундамент должен быть усилен арматурной сеткой, а для усиления свайного буронабивного фундамента используют вертикально установленные арматурные стержни, соединенные специальной проволокой.

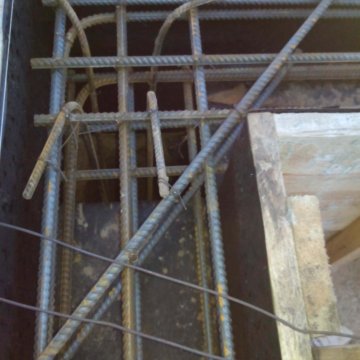

Обвязка фундамента арматурой фото

Основные правила обвязки фундамента арматурой

• Во-первых, важно обратить внимание на то, что сварка – неприемлемый метод соединения арматуры. Это обусловлено тем, что контакт металла с электродом способствует снижению прочности материала, который, становясь хрупким, не способен выдерживать минимальные нагрузки, возникающие при незначительной усадке фундамента. Это является первой причиной появления трещин на бетонном основании. Чтобы избежать этого, специалисты рекомендуют использовать именно обвязку арматуры проволокой.

Важно! Существуют специальные разновидности арматуры, для которых по ГОСТу наиболее приемлемым способом скрепления является сварка. Арматура других разновидностей после сварка потеряет расчетную жесткость.

• Во-вторых, запрещено устанавливать вертикально ориентированные арматурные прутья, функция которых заключается в поддержании основных скрепляющих нитей, напрямую в землю. По-мнению специалистов, нижний горизонтальный ряд должен устанавливаться на пластиковые подстаканники, тогда как вертикальные прутья необходимо прикручивать к верхнему ряду, который изогнут в «хомуты». Благодаря надежной защите арматурного каркаса бетоном, он не контактирует с внешней средой, сохраняя свои первоначальные эксплуатационные характеристики.
• В-третьих, важно обеспечить обвязку верхнего горизонтального ряда именно с внутренней стороны, несмотря на определенную сложность данной манипуляции. Пренебрегая фиксацией верхнего ряда, вы совершаете непоправимую ошибку. Если в случае ручной заливки данную ошибку можно считать незначительной, однако если в процессе заливки вы используете бетононасос, под действием давления арматурные прутья стремятся к раздвижению, а проволока, незакрепленная в хомуты, не в состоянии удерживать их.
• В связи с тем, что углы, независимо от конструкции и типа фундамента, в наибольшей степени подвержены механическим нагрузкам, обвязку фундамента арматурой в этих местах необходимо осуществлять с особой тщательностью, что позволит снизить их уязвимость. Некоторые мастера допускают непоправимую ошибку, оставляя брошенные под прямым углом отрезки арматуры. В идеале, все арматурные стержни должны быть согнуты, а что касается перехлеста нитей, то его рекомендуется прятать в стену. При этом нити, расположенные рядом, не должны осуществлять перехлест только в одном месте.

Важно! Если вы выполнили обвязку фундамента арматурой в соответствии со всеми правилами, результатом вашей работы должен стать жесткий пространственный каркас, который способен выдержать человеческий вес. Чтобы каркас смог реализовать все поставленные перед ним задачи, для его монтажа должны использоваться арматурные стержни, диаметр и количество которых подбирается в соответствии с предварительными расчетами, учитывающими не только вес конструкции и геологические характеристики подлежащего грунта, но и возможные нагрузки, возрастающие в связи с происходящими деформационными изменениями.

Материалы для обвязки фундамента арматурой: что предпочесть?

В процессе подготовки к обвязке фундамента зачастую возникает вопрос: «Что предпочесть? Вязальную проволоку или современные пластиковые хомуты?»

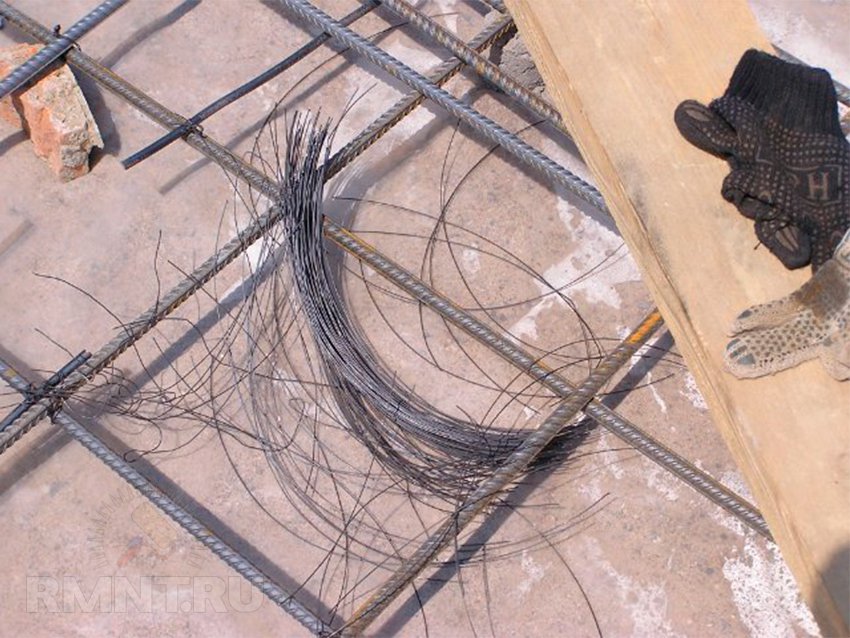

Стальная проволока: особенности материала

Для изготовления вязальной проволоки, предназначенной для обвязки фундамента арматурой, используются отожженная низкоуглеродистая сталь, характеризующаяся мягкостью на изгиб и удобством в эксплуатации. Цветовая гамма проволоки различна: от белой оцинкованной до черной, лишенной какого-либо покрытия. Важно помнить, что, по мнению многих мастеров, использование оцинкованной проволоки для обвязки фундамента будет излишним, так как в бетоне отсутствует доступ кислорода, и ни о какой коррозии не может быть речи.

Важно! Если после приобретения вязальной проволоки вы с удивлением отметили, что она плохо гнется,  не торопитесь ее возвращать обратно. Возникшее недоразумение может быть легко исправлено, если вы прогреете ее на костре в течение получаса, а затем охладите на воздухе.

Что касается наиболее подходящего диаметра проволоки, то, по мнению специалистов, он должен быть 1,2 до 1,4 мм. Использование вязальной проволоки диаметром 2 мм требует больших физических затрат, а проволока диаметром 1 мм считается крайне ненадежной.

Пластиковые хомуты: преимущества и недостатки

Обвязка точек сопряжения арматурного каркаса  также может осуществляться с помощью пластиковых хомутов, не понаслышке знакомым компьютерным мастерам и сборщикам коммуникационных сетей. Изначально они использовались для фиксации проводов внутри корпуса или коммутационного шкафа. Несмотря на то, что они постепенно входят в обиход строителя в качестве материала для обвязки фундамента арматурой, некоторые мастера по-прежнему сомневаются в их прочности и надежности. Однако, достоинства пластиковых хомутов очевидны:

• Более высокая скорость осуществления обвязки и ее простота;
• Демократичная, хотя и более высокая по сравнению с вязальной проволокой стоимость материала.

На сегодняшний день существуют пластиковые хомуты нескольких разновидностей. Наибольшей популярностью в качестве материалов, используемых для обвязки фундамента арматурой (цена их несколько выше) пользуются пластиковые хомуты, которые характеризуются наличием сердечка из стальной проволоки. Они являются более удобными в работе и могут использоваться в процессе монтажа систем периметровой охраны.

Важно! Если в процессе обвязки фундамента арматурой вы используете пластиковые хомуты, после заливки конструкции ее необходимо оставить в покое до полного затвердевания бетона.

Важно! Благодаря особенностям материала, из которого изготавливается пластиковая стяжка (хомуты), данный материал обеспечивает достаточную жесткость и фиксацию каркаса. Несмотря на то, что ее стоимость несколько выше, она не подвержена коррозии, что обуславливает ее более длительный эксплуатационный срок.

Обвязка фундамента арматурой схема

Наиболее популярные способы обвязки арматуры: пошаговое руководство

Для того, чтобы осуществить обвязку арматуры каркаса фундамента, вам понадобятся специализированные инструменты, изготовить которые можно своими руками. Чтобы смастерить элементарный крючок для вязки арматуры, вам потребуется проволока диаметром 3-4 мм. Это может быть проволока из электрода или электродуговой сварки. Несмотря на то, что используя данный крючок, вы вряд ли сможете осуществлять обвязку фундамента арматурой быстро, однако он вполне пригоден для работы. Некоторые мастера пользуются следующей хитростью:  они изготавливают насадку для шуруповерта из гвоздя, придавая ей форму крюка, напоминающего крюк на вешалке для одежды, и используют его для обвязки арматуры фундамента, чертеж для которой будет представлен ниже. Используя данное приспособление, вы сможете осуществлять работу в два раза быстрее, а руки при этом будут уставать меньше.

Чтобы быстро и качественно осуществить обвязку фундамента арматурой, достаточно разобраться в технологии обвязки, суть которой достаточно проста. В первую очередь, необходимо перпендикулярно расположить два ряда проволоки и воспользоваться самодельным станком, предназначенным для того, чтобы с помощью досок зажать арматуру. Далее осуществляют обвязку арматуры. Для этого можно использовать пистолет для вязки арматуры или проводить эти манипуляции вручную. При этом важно следить за тем, чтобы не произошло опускание стержней арматуры на дно фундамента. Чтобы предотвратить это, достаточно подложить кирпич или воткнуть сетку прямо в землю. Последующие мероприятия по обвязке фундамента арматурой предполагают различия в том, как загибать проволоку. Каждый мастер уже сам выбирает наиболее удобный для него способ. Рассмотрим кратко наиболее распространенные из них.

Вариант № 1: пошаговая инструкция

Постараемся максимально кратко ответить на вопрос: «Как вязать проволоку своими руками?»

• Возьмите проволоку в руки и сложите ее пополам;
• Далее изогните ее вокруг пальца не более чем на одну треть от петли;
• Наложите ее на арматуру и вставьте крючок в петлю;
• Далее осуществляйте повороты крючка таким образом, чтобы захватить конец проволоки. Другой конец, при этом, необходимо тянуть на себя;
• Достаньте крючок и загните концы. Если они получились длинными, их необходимо отрезать.
• Необходимо для качественной обвязки фундамента арматурой количество оборотов вы сможете определить на практике. Если их недостаточно, обвязка будет казаться слабой, а если вы переборщили с количеством оборотов, проволока может порваться. В большинстве случаев будет достаточно от трех до пяти оборотов.

Вариант № 2: пошаговая инструкция

• Первый шаг аналогичен таковому для первого способа и предполагает складывание проволоки пополам;
• Далее ее прижимают пальцами к арматурному стержню, а концы загибают на себя;
• После этого вставляют крючок, поворачивают его, после чего загибают концы проволоки и достают крючок.
• Данный способ предполагает более надежное крепление проволоки.

Важно! Наиболее распространенной ошибкой, которую совершают мастера в процессе вязки арматуры, являются чрезмерно длинные скрутки. Чтобы предотвратить это, подгибание проволоки необходимо осуществлять перед непосредственным вращением крючка. Делать это необходимо таким образом, чтобы он успел сделать не более 3-4 оборотов.

Вариант № 3: пошаговая инструкция

• Так же, как и в предыдущих двух вариантах, проволоку складывают пополам;
• Заводят ее снизу и крючком захватывают петлю;
• «Хвост», оставшийся от проволоки, перегибают через крючок;
• Петлю, которая образовалась в процессе данной манипуляции, закручивают.

Способ № 4, получивший наибольшее признание

• Крючок необходимо вставить в петлю и захватить конец, который находится у вас в руках;
• В это же время проволоку необходимо загнуть вниз, через крючок;
• Далее крючок тянут на себя и, осуществляя повороты, перекручивают проволоку.

Важно! Несомненным плюсом данного способа является то, что левая рука остается свободной, и ее можно использовать для того, чтобы придерживать арматуру.

Важно! Обвязка фундамента арматурой может осуществляться не только вручную, но и с помощью специального пистолета. Их конструкция устроена таким образом, что они способны закручивать проволоку в течение секунды и с определенной силой натяжения. Это позволяет избежать чрезмерно слабой вязки или разрыва проволоки.

Сварка каркаса: нюансы, которые должен знать каждый

Если вы осуществляете монтаж фундамента, предназначенный для обустройства тяжелой, многоэтажной постройки, специалисты рекомендуют отдать предпочтение сварке каркаса, которая осуществляется в исключительных случаях. Чтобы осуществить сборку армирующей решетки для того основания, используют достаточно крупногабаритные арматурные прутья, диаметр которых составляет 12 мм и более.

Сборка такого каркаса выглядит следующим образом:

• На дно вырытого котлована необходимо уложить арматурные прутья, соблюдая заданный шаг между ними. Поверх уложенных прутьев монтируют первый от края поперечный прут;
• Используя сварочный аппарат дуговой сварки, точечными прихватами соединяют продольно уложенные прутья и первый поперечно расположенный элемент;
• Аналогичным образом необходимо соединить и последний поперечный прут с продольными элементами нижнего каркаса;
• После того, как вы осуществили фиксацию продольных элементов, на них укладывают поперечные прутья с заданным шагом, прихватывая их точечными швами;
• После того, как осуществили монтаж нижней решетки, аналогично данному способу проведите сборку верхнего армирующего каркаса;
• После этого, используя калибрующие вставки, роль которых выполняют деревянные бруски, разделяют верхнюю и нижнюю решетки. После этого, начиная от углов, в противоположные узловые элементы необходимо вварить штыри, называемые распорками.
• После того, как вы закончили с распорками, необходимо удалить деревянные калибрующие элементы и покрыть проваренные узлы антикоррозийным составом. После того, как вы осуществили все описанные мероприятия, монтируемый каркас считается полностью готовым к использованию.
• Конечно, описанный способ вязки арматуры является наиболее трудоемким, однако использование данной методики гарантирует, что арматурный каркас, изготовленным таким образом, обеспечивает фундаменту наибольшую несущую способность.

Обвязка фундамента арматурой видео

Как выполнить обвязку фундамента арматурой?

Для того чтобы фундамент строения получился качественным, прочным и долговечным, при его возведении необходимо обязательно использовать арматуру. Обвязка ею должна проводиться по всем правилам. Тогда удастся создать основание для строения с высокими эксплуатационными характеристиками.

Армирование ленточного фундамента.

Способы вязки арматуры

Перед тем как использовать арматуру для обвязки каркаса фундамента, потребуется ее подготовить, ведь просто класть прутья нельзя. Сделать это можно несколькими способами. Следует рассмотреть каждый из них подробно, чтобы определить, какой является наиболее оптимальным и какой следует использовать.

Вернуться к оглавлению

Вариант вязки №1

Итак, первый способ предусматривает использование сварки. Он является самым простым вариантом вязки арматуры. В ходе него требуется использовать:

• сварочный аппарат;
• арматурные стержни сечением 10-16 мм.

Чтобы начать вязать арматуру таким способом, потребуется выложить ее так, чтобы образовалась сетка. Потом все соединения прутьев привариваются аппаратом.

Распространенная схема армирования фундамента.

Делать это необходимо аккуратно, чтобы не снизить прочность арматурных стержней. На этом вязка будет завершена. Соответственно, хлопот она однозначно не доставит. При этом выполнить такую работу вы сможете достаточно быстро, так как скрепление прутьев сваркой – это оперативный процесс.

Однако следует учесть, что такой вариант вязки имеет ряд недостатков. Из-за того, что на прутья воздействует высокая температура при электросварке, они все-таки частично теряют свои высокие эксплуатационные свойства. Кроме того, при заливке бетона или в ходе его уплотнения сварные соединения могут разрушиться. Также стоит иметь в виду, что гибкость арматурных стержней при использовании этого способа теряется. Поэтому применять его не рекомендуется. Лучше обратить внимание на другие способы вязки. Они, по мнению специалистов в области строительства, являются более приемлемыми.

Вернуться к оглавлению

Вариант вязки №2

Еще один способ вязки – это ручной. Для его проведения используется следующее:

• вязальная проволока;
• специальные крючки;
• арматурные стержни сечением 32 мм.

Схема армирования отмостки.

Последовательность работ по вязке арматуры здесь такая. Сначала отрезается 30-сантиметровый кусок проволоки, затем он складывается пополам и оборачивается вокруг соединения арматурных стержней по диагонали. Далее вдевается крючок в петлю, а потом заводятся свободные концы проволоки в крюк. После этого необходимо поворачивать крючок строго по часовой стрелке до тех пор, пока не будет достигнуто надежное соединение. Но сильно здесь усердствовать не стоит, так как если перестараться с закручиванием, можно порвать проволоку.

Остановиться на таком способе вязки арматуры следует потому, что он обеспечит надежные соединения. А поскольку используется проволока, то создание каркаса из прутьев оптимальных размеров и форм станет легкой задачей. Немаловажным является то, что фундамент с такой арматурой получится максимально прочным. Ведь он будет отличаться высокой гибкостью. А значит, соединения не разорвутся при заливке бетона и его разравнивании.

Вернуться к оглавлению

Вариант вязки №3

Также можно использовать данный способ вязки стальных прутьев, так как он предусматривает использование специальных скрепок (фиксаторов, коннекторов, скоб), выполненных из круглой проволоки. Здесь не требуется использовать специальный инструмент. Применять арматуру можно различного сечения. Вязка тут тоже проводится руками. Необходимо будет фиксировать скобы в местах соединения металлических стержней.

Преимуществ у такого варианта немало. Так, скорость вязки здесь является более быстрой, чем при использовании проволоки. Очень легко рассчитать необходимое количество скрепок. Качество вязки очень высокое. Поэтому можно смело выбирать такой вариант для создания арматурной сетки для фундамента.

Вернуться к оглавлению

Обвязка фундамента своими руками

Схема армирования монолитной фундаментной плиты.

Мало правильно соединить арматурные прутья, необходимо еще и грамотно осуществить их монтирование. Обвязка фундамента обычно осуществляется следующим образом. Созданная армирующая сетка монтируется на стенки фундамента, то есть происходит создание для него каркаса. Металлическое полотно необходимо устанавливать внахлест. Длина соединения сетки должна составлять как минимум 25 см.

Следует сказать о том, что если высота металлического каркаса превышает 3 метра, то для проведения монтажных работ понадобятся подмостки либо съемно-подъемные площадки. Тогда монтаж можно будет провести не только корректно, но и оперативно. В результате обвязка фундамента будет создана в короткий срок.

Создание каркаса в большинстве случаев предусматривается при возведении монолитного фундамента. Если же возводится другой тип, то тогда обвязку арматурой выполняют по иной схеме. Здесь предусматривается горизонтальная кладка прутьев, скрепленных между собой. Обычно сетку монтируют после того, как дно котлована тщательно выровнено, на нем создана песчаная подушка и выложены на нее кирпичи, а также гидроизоляционный материал. На такую поверхность выкладывают обвязку арматуры, а потом производят ее фиксацию в нескольких местах. Это необходимо для того, чтобы при бетонировании прутья не сместились. Выкладывают металлическое полотно на расстоянии 3-4 см от всех сторон опалубки.

http://youtu.be/_6NYliK13ls

Вернуться к оглавлению

Полезные советы

Для того чтобы обвязка фундамента была выполнена максимально качественно, используйте следующие рекомендации в ходе строительных работ:

1. При горизонтальной кладке скрепленных металлических прутьев необходимо не только произвести их надежную фиксацию, но и предусмотреть возможность того, чтобы их придерживали во время заливки бетона, так как раствор подается под высоким давлением и может сместить арматуру. Поэтому обязательно проводите строительные работы в несколько рук.
2. Для создания каркаса следует использовать стандартные прутья, тогда не потребуется производить приваривание стержней для увеличения длины. Напротив, у вас будет возможность сделать каркас необходимой высоты, отрезав лишние куски арматуры.
3. Учтите, что величина диаметра прутьев влияет на прочность каркаса, чем она больше, тем долговечнее получится сетка.
4. Для создания горизонтального армирования используйте стержни с рифлением или ребрами, тогда их сцепление с бетоном будет происходить намного лучше. От применения гладкого лучше отказаться. Такие прутья обеспечивают некачественное сцепление, что негативным образом скажется на эксплуатационных характеристиках готового фундамента.
5. При применении скоб для вязки арматуры можно дополнительно использовать специальный пистолет. Он позволит провести работы по созданию сетки намного быстрее.
6. Перед тем как использовать металлические прутья, обязательно произведите их тщательный осмотр. Они должны иметь идеальную форму, которую при необходимости можно подправить молотком. Кроме того, на стержнях не должна присутствовать грязь, ведь тогда обвязку для фундамента получить качественной не удастся. Поэтому ее нужно убирать металлической щеткой.

Вот таким образом можно произвести обвязку для фундаментов при помощи арматуры. Из представленной информации ясно, что она может быть сформирована в форме каркаса либо выложена горизонтально на подготовленное основание. Такая подготовка фундамента является обязательной. Ведь только так удастся сделать основание для строения с высокими эксплуатационными характеристиками. Выполнив обвязку фундамента своими руками, вы можете быть уверены в том, что он получится надежным и будет отличаться длительным сроком службы. Поэтому не стоит пренебрегать такой работой. Успехов в строительстве!

основных моментов и полезных советов

Виды армирования фундамента. Требования к арматурным деталям. Технические особенности монтажа арматуры для различных конструкций фундамента.

Бетон превращается в железобетон за счет армирования фундамента . Специфическая конструкция железобетонных фундаментов позволяет им воспринимать нагрузки, направленные не только на сжатие, но и на изгиб и растяжение.

Как правильно армировать фундамент

Во-первых, арматурные стержни должны быть чистыми, без грязи и мусора. Только чистая арматура хорошо сцепляется с бетоном. Каркас имеет два вида детализации (для определенных целей): оперативную и распределительную. Назначение эксплуатационного армирования состоит в восприятии внешних нагрузок и собственного веса здания. Распределительное армирование распределяет нагрузку на весь каркас.

Соединение между фитингами осуществляется сваркой или пучками проводов. Из соображений надежности чаще применяют сварку. Но если предполагаемая нагрузка на фундамент небольшая, можно обойтись вязальной проволокой. В основном арматурный каркас крепится по углам фундамента. Если диаметр арматурных стержней не менее 25 мм, их скрепляют точечной сваркой или проволокой. Если их диаметр превышает 25 мм, применяется дуговая сварка.

Помните: по всему каркасу не менее половины узлов арматуры должны быть загерметизированы; в углах рекомендуется соединить все стыки.

Если ваша арматура имеет диаметр не более 40 мм, соединение выполняется с накладкой, при этом сварной шов не должен быть слишком коротким, иначе крепление может быть разрушено. Для любого типа фундамента лучше использовать ребристые стержни, так как они прочно соединены с бетоном.

Если будущий одноэтажный дом легкий и узкий, можно использовать арматуру диаметром 10 мм. Если дом двухэтажный или широкий (длинный), необходимо использовать арматуру 12 мм.

Армирование монолитных ленточных фундаментов

В зависимости от ширины и высоты ленточного фундамента армирование может выполняться в два и более слоев сетки с шагом 6-10. При работе с типовым ленточным монолитным фундаментом шириной 16 дюймов и высотой 20 дюймов горизонтальная и вертикальная сетчатая отсыпка может составлять 4-6 дюймов со всех сторон. В случае высокого фундамента вертикальное расстояние между горизонтальными стержнями арматуры может составлять от 12 до 16 дюймов.

Горизонтальное расстояние между вертикальной арматурой может быть равно 12 дюймам или более, а расстояние до края бетона составляет ? — по 4 с каждой стороны. В результате количество армирующих сеток и шаг между ними рассчитывают исходя из нагрузки на фундамент.

Армирование фундамента сваи

Армирование фундамента сваи достаточно просто. Здесь достаточными деталями армирования фундамента являются 4-6 длинных ребристых стержней арматуры и несколько тонких гладких стержней для их точного связывания. Длинный стержень должен иметь диаметр 10-12 мм, для гладкого достаточно 6 мм. Если пирс слишком узкий (например, 5 дюймов), его можно усилить двумя стержнями. При длине пирса 5-7 футов арматурные стержни можно связывать на расстоянии 16-20 дюймов. Если фундамент строится под тяжелое здание, то стыки должны быть заварены. Армирование фундамента простенка делается так, чтобы после заливки бетона брусья выступали на 4-8 сантиметров. Таким образом, к нему удобно приклеивать детали арматуры ростверка.

Свайный фундамент армирован аналогично столбчатому фундаменту. Разница лишь в том, что вертикальная арматура располагается по кругу, а не по квадрату. Можно использовать 3-5 прутков диаметром 10 мм.

Технология армирования фундамента

Процесс возведения армированного фундамента в целом не сложен, конечно, если вы уже определились с размещением арматуры.

Сначала подготовьте арматурные стержни необходимой длины, в том числе тонкие стержни для вязки. Стержни согнуты для установки в углах.

В траншею, вырытую под фундамент, на песчаное основание укладывают арматурные стержни нижнего ряда. Чтобы обеспечить необходимое расстояние между будущим фундаментом и брусьями, последние просто укладываются на заложенные в песок кирпичи. Стержни связаны между собой в единую нить по длине, а также поперек в горизонтальной плоскости. При этом строго соблюдают расстояние между несущими стержнями по ширине и выравнивают части каркаса по осям фундамента.

Вертикально расположенные поперечные стержни приклеиваются к нижним стержням, без выступов из бетонной подошвы внизу. Однако они просто прислонились к краю траншеи на время.

Далее монтируются верхние опорные стойки. Для этого их подвешивают и закрепляют, например, на уложенных поперёк траншейных палках, а затем связывают поперечными брусками в раме.

Горизонтальные поперечные стержни так же привязываются к верхним стержням арматуры. В результате получается арматурный каркас, стоящий на кирпичах.

При устройстве железобетонного фундамента важно контролировать расположение стержней арматуры относительно центральной оси ленты фундамента. Для этого нити, соответствующие осям фундамента, натягиваются на кольях над траншеей. По ним с помощью отвеса ориентируют армированный каркас фундамента. Также важно сделать каркас строго вертикальным.

Типы армирования фундаментов

Tweet

Различные типы арматуры в фундаментах или типы сетки, используемые в фундаменте:-

В фундаментах существует несколько типов арматуры. Армирование должно быть предусмотрено в фундаментах для требований по натяжению. Обычно процент армирования в фундаментах должен оставаться в пределах от 0,5% до 0,8%. На основе анализа нагрузки инженер-строитель проектирует тип сетки в фундаменте. Ниже приведены сведения о типах сетки (армирования), применяемой на нескольких типах фундаментов или фундаментов.

Обычно используются четыре различных типа арматуры в фундаментах или фундаментах:?

1. Плоская сетка: Этот тип сетки обычно применяется на ровном, изолированном или комбинированном фундаменте. Это особенно полезно для малоэтажных зданий. Прежде чем использовать простую сетку для высотных зданий, следует проанализировать нагрузку в соответствии с этой сеткой и определить, соответствует ли тип сетки нагрузке или нет.

В этом типе полосы располагаются в виде сетки. Он может содержать стержни различного диаметра и расстояния между ними в любом направлении. Расстояние может варьироваться или не изменяться в обоих направлениях.

2. Сетка с крючками (Hook Mesh): Подходит как для малоэтажных, так и для многоэтажных зданий. Фундамент армирован сеткой, а стержни расположены с крюками на концах сетки. Идеальное крепление арматуры можно получить, загнув концы стержней. Обычно стандартная длина крюка составляет 10D, где D обозначает диаметр стержня.

3. Фундамент Сетка на глубину Фундамент: Имеет сходство с Фундаментом. При этом типе фундамента стержни загибаются на концах на высоту фундамента. Бетонное покрытие толщиной от 1 до 4 дюймов должно быть уложено со всех сторон фундамента.

4. Плотная сетка: этот тип сетки идеально подходит для плотного основания. Сплошной фундамент подходит, когда несущая способность грунта очень низкая. В этом типе сетка разделена на две части, такие как верхняя сетка и нижняя сетка.

Первоначально сетка дна укладывается на блоки покрытия, концы сетки дна загибаются под углом 90 градусов до высоты 50D, где D — диаметр стержня. После этого верхняя сетка соединяется с нижней сеткой в ​​противоположном направлении. Кроме того, верхняя сетка, эквивалентная нижней сетке, изогнута на 90 градусов, но дополнительная планка 50D не ставится, так как она уже установлена ​​на нижней сетке.

Дополнительная планка 50D устанавливается либо на нижнюю, либо на верхнюю сетку.

Одинарное кольцо или двойные кольца крепятся с верхней и нижней сеткой для сохранения надлежащего каркаса.
