Обустройство стропильной системы двухскатной крыши: Устройство стропильной системы двускатной крыши

Устройство двухскатной крыши — как сделать монтаж, продумать конструкцию и проект дома, как рассчитать площадь кровли, выбрать чертежи, смотрите видео и фото

1. Элементы двухскатных крыш

2. Стропильных системы: их виды и отличия

3. Особенности создания двускатной крыши

При постройке частных домовладений самыми востребованными считаются проекты домов с двухскатной крышей, их можно увидеть на фото. Конструкция таких кровель отличается простотой по сравнению с четырехскатными (их также называют вальмовыми). Для создания каркаса двухскатной крыши используют деревянные балки и доски, небольшой вес которых позволяет построить стропильную систему своими руками.

Стропильных системы: их виды и отличия

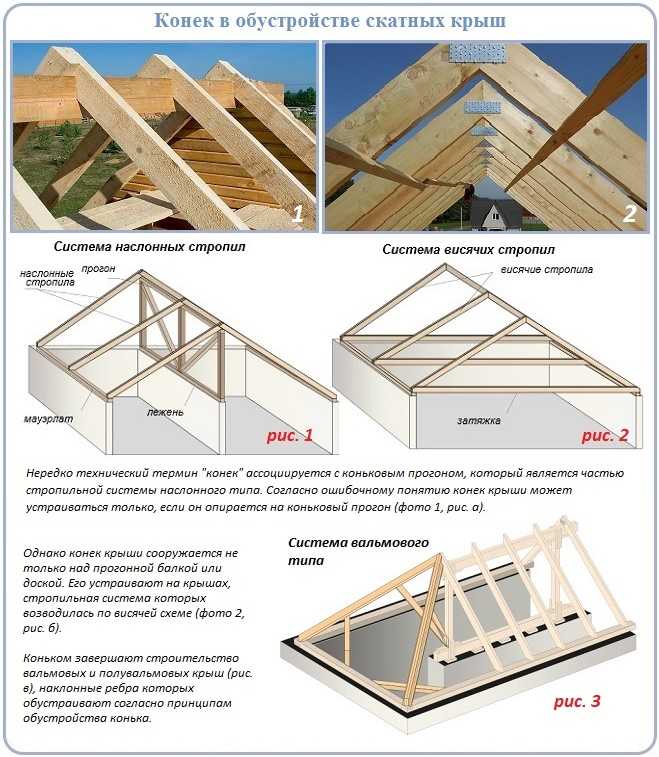

Стропильные системы бывают двух видов: висячие и наслонные.

Висячие стропила двускатной крыши своими концами опираются на боковые стены, создавая распирающее усилие, негативно воздействующее на стены. Чтобы устранить это действие, стропильные ноги соединяют затяжкой, в результате чего образуется треугольник – самая жесткая из геометрических фигур, поскольку она не подлежит деформации, в каком бы направлении не действовали нагрузки. Затяжками могут быть балки перекрытия. Читайте также: «Как сделать стропила на двухскатную крышу».

Висячие стропила вместе с балками перекрытия в качестве затяжек используют для устройства мансарды, когда строится двухскатная крыша дома своими руками (прочитайте: «Как строить крышу»). Помимо нижней затяжки также требуется верхняя затяжка на расстоянии, не меньшем 50 сантиметров от конька. Висячие стропильные системы создают в том случае, когда между двумя наружными стенами расстояние составляет не более 10 метров, и отсутствует внутренняя несущая стена, разделяющая на две половины внутреннее пространство здания.

Наслонные стропила устанавливают, когда имеется опорная балка, передающая вес крыши от конька на расположенную посередине между наружными стенами дома несущую стену. Если вместо несущей внутренней стены стоят колонны, разные виды стропил чередуют. На колонны будут опираться наслонные стропила, а между колоннами смонтируют висячие стропила.

Установка стропил двухскатной крыши, подробное видео:

Особенности создания двускатной крыши

Для грамотного строительства используют чертежи двухскатной крыши и проектную документацию, в которой указываются все ее размеры (детальнее: «Чертежи крыш домов — этапы проектирования»).

Когда стены дома построены из бревна или бруса, то функцию мауэрлата выполняет верхний брус. Но, если стены здание выполнены из кирпича, для крепления мауэрлата к несущей основе до того, как устанавливается двухскатная или четырехскатная крыша, в кладку монтируют металлические минимум 10-миллиметровые стержни с резьбой и применяют болты с шайбами. Выполняя монтаж мауэрлата, между соседними крепежами соблюдают интервал, равный 1-1,5 метра. Чтобы избежать намокания стен, прокладывают гидроизоляцию из двух слоев рубероида.

В том случае, когда стенки возводят из пенобетонных или керамических блоков, то поверх них для монтажа мауэрлата заливают армированный бетонный слой, имеющий высоту 200-300 миллиметров. К арматуре прежде, чем залить бетон, крепят металлические стержни с резьбой. Места расположения стропил на мауэрлате помечают, используя рулетку и карандаш. Когда деревянный брус установлен, начинают подготовку стропильных ног. На нижнем их конце на 1/3 ширины делают вырез, чтобы нога прочно упиралась в мауэрлат. Читайте также: «Как правильно установить стропила двускатной крыши».

Виды двухскатных крыш разнообразны, но в любом случае угол уклона скатов на них должен составлять 15-20 градусов в районах с сильными ветрами, а там, где выпадает большое количество осадков, 35-40 градусов, тогда снег и вода будут быстро скатываться с поверхности кровли. Эти нюансы нужно учитывать ещё до того, как рассчитать площадь крыши.

При установке висячих стропил их собирают заранее, скрепляя болтами или металлическими накладками. Когда стропильные фермы готовы, монтируют две крайние из них, а затем – промежуточные. Все стропильные элементы временно фиксируют укосинами – их в дальнейшем убирают. После этого к стропильным ногам для образования свеса крыши прикрепляют кобылки. Когда завершен монтаж стропил и кобылок, выполняют обрешетку, также на коньке закрепляют массивные доски. Теперь стропильная конструкция представляет собой единую систему. Читайте также: «Двускатная крыша гаража своими руками».

Когда используют наслонные стропила, в первую очередь устанавливают лежень, а на него монтируют опоры, на которые помещают коньковый брус. Для закрепления конструкции пользуются укосинами. Затем на коньковый брус монтируют стропильные ноги, при этом их длина должна быть чуть больше, чем надо, чтобы после скручивания между собой двух стропил выпирающие концы можно было обрезать. Использование такой технологии позволяет значительно ускорить проведение работ по постройке двухскатной крыши.

После завершения монтажа системы стропил зашивают фронтоны и свес и приступают к монтажу покрытия кровли. Чтобы приобрести материал, необходимо знать, как рассчитать площадь двухскатной крыши и таким образом не ошибиться с его количеством. Для этого определяют площадь каждого из двух скатов, умножив его длину (высоту) на ширину (длину конька). Заметим, что очень важно изначально правильно рассчитать высоту конька двускатной крыши.

Затем полученные результаты складывают. Перед тем, как посчитать площадь двухскатной кровли, делают выбор определенного кровельного материала и только потом высчитывают его количество, зная размеры создаваемой кровельной поверхности.

Стропильная система двухскатной крыши — устройство, крепление , схема

Стропильная система – это наиболее простая конструкция крыши, которая используется в строительстве. Для ее монтажа используют всего несколько элементов – согласно конкретным размерам кровли, количество этих деталей может становиться больше или меньше. С одной стороны, процесс достаточно простой, однако для того, чтобы справиться с этим самостоятельно, необходимы определенные знания в области возведения двускатной крыши. Только опыт и хорошие познания в технологиях помогут добиться качественного результата при монтаже.

Как выглядит двускатная крыша?

Особенности ее конструкции можно определить уже из самого названия: она состоит из двух скатов, которые имеют прямоугольную форму. Зачастую специалисты следят за тем, чтобы скаты имели одинаковые параметры, хотя в современном строительстве существуют и ассиметричные варианты – здесь скаты могут отличаться по своим размерам.

Скаты обязательно устанавливают друг к другу под конкретным углом – он называется наклоном. Коньковый брус играет роль линии соприкосновения – это еще одна часть стропильной системы. Он составляет наивысшую точку на крыше и называется коньком.

Также здесь имеются две боковые полости между скатами – фронтоны. Их основное отличие – это треугольная форма. Как только сконструирована крыша, боковину облицовывают панельными или листовыми материалами: это могут быть доски, ОСП, фанера и другие.

Как выглядит система стропильной двускатной крыши?

В основе конструкции скатов лежат стропильные ноги – по-другому их называют стропилами. Чаще всего они изготавливаются из качественных досок или брусьев, но бывают и стальные варианты. Если конкретно рассматривать домостроение, то здесь применяется исключительно древесина. Она болеет простая в использовании, да и по цене выигрывают у своих аналогов.

Однако двускатная крыша состоит не только из стропил. Такая конструкция предполагает наличие еще нескольких обязательных элементов. Подробнее рассмотрим их в следующем пункте.

Основные составляющие двускатной крыши

Двускатная крыша состоит из следующих деталей и компонентов:

1. Мауэрлат. Выглядит этот элемент как балка, которая непосредственно упирается в стропилы. Основная цель этого элемента – грамотное распределение нагрузки от стропильных ног до основания стен. Если не установить данную конструкцию, то давление стропил на стены будет точечным – такие места вызывают дополнительное напряжение в конструкции, что в результате может привести к появлению трещин на стенах.
2. Коньковый брус (также его называют коньком или прогоном). Он стыкует места соединения стропильных ног. Этот элемент не всегда можно увидеть в конструкции стропильной крыши – в некоторых вариантах кровли отказываются от его установки.
3. Затяжки. Их тоже можно увидеть не в каждом варианте конструкции. Они монтируются на висячих стропилах, если конструкция устанавливается на широкий дом.
4. Балки перекрытия – отвечают за формирование потолка и пола в части чердака.
5. Лежень (вариант балки перекрытия). Это еще одно вспомогательное основание для стоек, которые фиксируют стропила. Увидеть можно не в каждой конструкции.
6. Бабки – поддерживают стропильные ноги. Дополнительный элемент используют только, если длина пролета дома более 6 метров.
7. Подкосы или диагональные подпорки. Если опорных стоек недостаточно, чтобы стропильная система была надежной, то устанавливают их дополнительно к конструкции.
8. Также в некоторых случаях используются опорные стойки для конькового прогона. Если стропильная конструкция имеет слишком большую массу, то без них просто не обойтись. В этом случае специалисты собирают все строение под кровельным материалом (например, таким материалом может служить керамическая черепица).

Типы стропил

В конструкции двухскатной крыши может присутствовать два вида стропил: наслонные и висячие.

Наслонные стропила получили такое наименование за счет принципа их сооружения: они упираются своими нижними концами на стены, а верхними касаются конькового прогона. Такие элементы принимают на себя большую нагрузку, которая и может стать причиной появления дополнительных изгибов. Такая конструкция отличается особой прочностью, надежностью и имеет хорошую несущую способность. В верхней части, где стропила упираются в конек, можно увидеть несколько видов крепления:

• Крепеж производится у конька;
• Крепеж установлен между собой, но упирается все равно на конек.

Висячие стропила могут быть использованы не в каждом случае: их устанавливают только, если стены расположены на расстоянии не более 12 метров. В этом случае стропила будут упираться своей нижней частью в стены, а верхние соединены исключительно между собой (обычно здесь нет конькового прогона). Поэтому при большом разлете несущая способность значительно снижается.

При установке висячих стропил необходимо учитывать их значимый недостаток – на стены дома оказывается слишком большая опорная нагрузка. Для снижения давления устанавливают затяжки, которые формируют жесткий треугольник. Также в качестве затяжек могут использоваться балки перекрытия. Если же вы хотите дополнительно усилить конструкцию висячих стропил, то обязательно придется установить стойки и подкосы.

Особенности монтажа стропильной системы двускатной крыши различных видов

Поскольку виды стропильных систем имеют конструктивные особенности, то и технология их сборки будет значительно отличаться. Ниже подробнее разберемся, что из себя представляет каждый вариант.

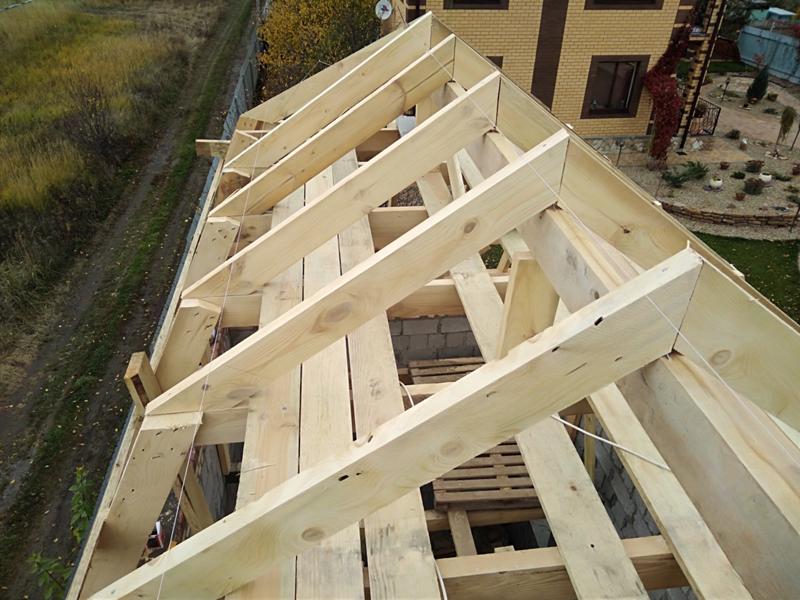

Технология монтажа наслонных стропил

Специалисты говорят о том, что при монтаже наслонных стропил необходимо придерживаться конкретной технологии сборки. Для начала необходимо установить две опорные стойки с краев, которые располагаются под опорным брусом. Они выполняют сразу несколько задач – конструкция подпирает брус, а также формирует фронтоны здания. В нижней части они соединяются с мауэрлатом. При монтаже их необходимо устанавливать исключительно по вертикали – при этом верхние торцы располагаются в горизонтальном положении. Чтобы соблюдать эту технологию, нужно натянуть прочную веревку – проверить горизонтальность можно с помощью уровня. Если специалист обнаруживает некоторые отклонения, то низку опору необходимо будет поднять с помощью деревянных подпорок.

По уровню горизонтальной нити начинают устанавливать промежуточные опорные стойки, соблюдая обязательный шаг в 2-2,5 метра. Временные крепежные элементы подпирают эти конструкции, чтобы брусы стоек не сместились: для этого используются затяжки и подпорки. Далее на стойках укладывается коньковый брус, который там же и закрепляется.

Монтаж стропил двускатной крыши обязательно производится попарно. Неважно, с какой стороны вы решите начать монтаж конструкции. Сразу нужно закрепить конструкцию к коньку и мауэрлату. Основной момент, за которым нужно следить – это расстояние между ногами. Оно высчитывается, исходя из тяжести кровельного материала и его несущей способности. В проекте дома специалисты обязательно указывают этот параметр. Если этого требует конструкция, то устанавливают дополнительные опорные стойки и подкосы.

Установка висячих стропил

А вот монтаж висячих стропил сильно отличается от предыдущего варианта. Вся конструкция собирается в земле: здесь скрепляются стропилы и затяжка. Сначала кровельные фермы собирают в нужном количестве, а только потом их поднимают на уровень крыши. Некоторые специалисты все-таки могут отойти от этого правила и начать собирать стропилы на крыше: они сначала фиксируют одну ферму, а затем переходят к следующей.

Такие фермы из-за своих особенностей конструкции могут весить достаточно много. Именно поэтому специалисты не советуют поднимать их на такую высоту вручную: это будет опасно для мастеров и вызовет ряд сложностей. Поэтому целесообразнее заранее заказать подъемный кран, хотя такое решение и значительно повлияет на себестоимость всей конструкции.

Самый сложный этап в данном случае – это выставить готовые фермы. Заранее планируют шаг между ними и затем устанавливают фермы по месту монтажа – здесь используется временное крепление подпорками и укосинами. Между соседними фермами специалисты натягивают нить. При ее выставлении необходимо будет проверить два основных условия: натягивать нить следует строго по горизонту, а также ориентироваться на часть конструкции, которая выше остальных.

Далее специалисты поднимают те части конструкции, которые находятся ниже выбранного уровня. Финальный шаг в установке всей системы – это монтаж обрешетки, которая соединяет фермы в единую стропильную систему. Нижняя часть стропил обязательно прикрепляется к мауэрлату.

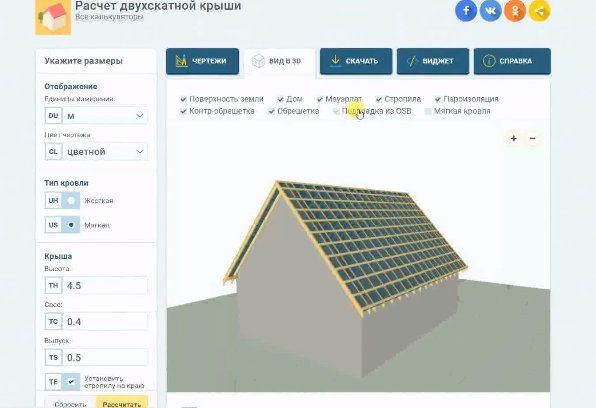

Правильный расчет стропил

Чтобы крыша дома соответствовала разработанному проекту, необходимо учесть в процессе работы следующие параметры:

• Длин стропильных ног;
• Выбранный шаг для их установки;
• Сечение пиломатериала, который используется в работе.

Высчитать необходимую длину не составит больших сложностей: специалисты при расчете используют теорему Пифагора по формуле c2=a2+b2. Стропила в данном случае играет роль гипотенузы треугольника, а высота крыши и половина ширины дома являются катетами в этой формуле. Каждый параметр легко можно замерить самостоятельно.

А вот над расчетом шага установки придется немного помучиться, поскольку показатель будет зависеть от массы кровельного материала, а также нагрузок, которые возникают во время выпадения осадков. Чем больше сумма нагрузок на крышу, тем меньший шаг нужно выбирать для установки конструкции. На практике у этого параметра есть определенный интервал: шаг может располагаться в районе от 60 см до 2 м. Метровый шаг обычно применяется в том случае, если в конструкции решено использовать профнастил с большими размерами гофры.

При определении сечения стропильных ног также стоит учесть нагрузку на кровлю, длину стропильных ног и выбранный шаг. Сечение в этом случае прямо пропорционально нагрузке, длине ног и шагу.

В целом же выбирать стропильную систему стоит, исходя из особенностей кровли и размера дома. Уже после того, как вы определитесь, необходимо будет учитывать все особенности строительного процесса.

Все, что вам нужно знать

Источник изображения Rafferty Roof Trunsses

Кровельные фермы обогнали стропила как самый популярный способ создания каркаса крыши. И есть веская причина, почему фермы стали более популярными — они дешевле, удобнее и чрезвычайно универсальны.

В этой статье мы подробно расскажем, что такое фермы крыши, и объясним некоторые из наиболее распространенных типов, используемых, чтобы помочь вам понять, какие фермы крыши вы можете использовать для своего проекта строительства крыши.

На этой странице:

• Что такое ферма?
• Преимущества
• типов
  • Ферма King Post
  • Ферма Queen Post
  • Ферма Финк
  • Чердачная ферма
  • Ножничная ферма
  • Фронтальная ферма
• Фермы удобны и надежны

Что такое ферма крыши?

По сути, стропильные фермы создают каркас крыши. Они определяют форму крыши и потолка, обеспечивая поддержку крыши. Фермы предварительно проектируются на заводе с использованием легких материалов, таких как 2×4, и отправляются на строительную площадку. Фермы состоят из трех основных частей:

Верхние пояса

Нижние пояса (также известные как двутавровые или потолочные балки)

Ленты/стойки

Фермы используются в качестве альтернативы стропилам или деревянному каркасу. Стропила обычно изготавливаются из более крупных кусков пиломатериалов, таких как 2×8 или 2×10, и требуют навыков опытного плотника, чтобы изготовить их по индивидуальному заказу и установить их непосредственно на рабочем месте.

Это делает стропила более дорогими, чем фермы.

Каковы преимущества кровельных ферм?

Кровельные фермы в последние годы стали более популярными, чем стропила, по нескольким причинам. Возможно, самая большая причина, по которой фермы более распространены, заключается в том, что они более чем на 30% дешевле, чем стропила .

В них используются более легкие материалы, и их можно производить и закупать в больших количествах, что снижает цену. Затраты на рабочую силу, связанные с фермами, также ниже, поскольку они не требуют квалифицированного труда опытного плотника. Вы можете рассчитывать потратить от 50 до 450 долларов за ферму.

Еще одно большое преимущество стропильных систем заключается в том, что они распределяют вес крыши на внешние стены дома, а не на внутренние стены. С небольшим количеством внутренних несущих стен или без них застройщики домов могут легко создавать чрезвычайно популярные жилые помещения с открытой планировкой.

Это также облегчает домовладельцам демонтаж внутренних стен при будущих ремонтных работах и ​​проектах по благоустройству дома.

Кроме того, существует бесчисленное множество конструкций ферм для создания каркаса крыши практически для любого стиля крыши. От двускатной крыши до секций вальмовой крыши — есть ферма, которая удовлетворит ваши потребности.

Получите бесплатную оценку от проверенных кровельных компаний рядом со мной

Типы кровельных ферм

Опять же, для завершения вашего строительного проекта доступно множество ферм. Мы составили список некоторых из наиболее часто используемых стропильных ферм для строительства дома.

Ферма с центральной стойкой

Ферма с центральной стойкой представляет собой простейшую кровельную ферму.

Общее использование : Пристройки к дому, строительство гаражей, проекты с короткими пролетами

Пролет : от 5 до 8 метров

Фермы с центральной стойкой являются самым основным типом ферм. В нем используется наименьшее количество элементов фермы — два верхних пояса, один нижний пояс, центральная вертикальная стойка, называемая королевской стойкой, и два лямочных пояса.

Поскольку фермы шкворня изготавливаются из небольшого количества материалов и имеют простую конструкцию, они имеют более низкую цену, чем многие другие фермы. Однако это также означает, что фермы шкворня не могут охватывать большие расстояния, поэтому они лучше подходят для проектов меньшего масштаба.

Ферма Королевской Стойки

Фермы Королевской Стойки хорошо подходят для крупных жилых проектов.

Общее использование : Строительство жилых домов, пристройки к дому

Пролет : от 8 до 12 метров

Фермы шкворня похожи на фермы шкворня тем, что имеют простую, но прочную конструкцию. Вместо одной центральной стойки в центре ферма этого типа будет иметь две основные стойки, соединенные натяжной балкой.

Дополнительные стойки в ферме с центральной стойкой делают ее немного дороже, чем ферма с центральной стойкой.

Благодаря двум вертикальным вертикальным стойкам фермы длинных стоек охватывают большие пролеты, чем фермы центральной стойки, что означает, что их можно использовать для более крупных проектов.

Ферма Fink

Фермы Fink наиболее часто используются в жилых проектах.

Общее использование: Строительство жилых домов

Пролет : До 14 метров

Фермы Fink наиболее часто используются при строительстве крыш жилых домов. Ремни в фермах Fink имеют форму буквы «W», что придает им большую несущую способность. Положение лямки обеспечивает некоторое пространство для хранения и может вместить такие вещи, как резервуары для воды, если это необходимо.

Они также считаются одними из самых экономичных доступных кровельных ферм, особенно потому, что они могут охватывать большие расстояния.

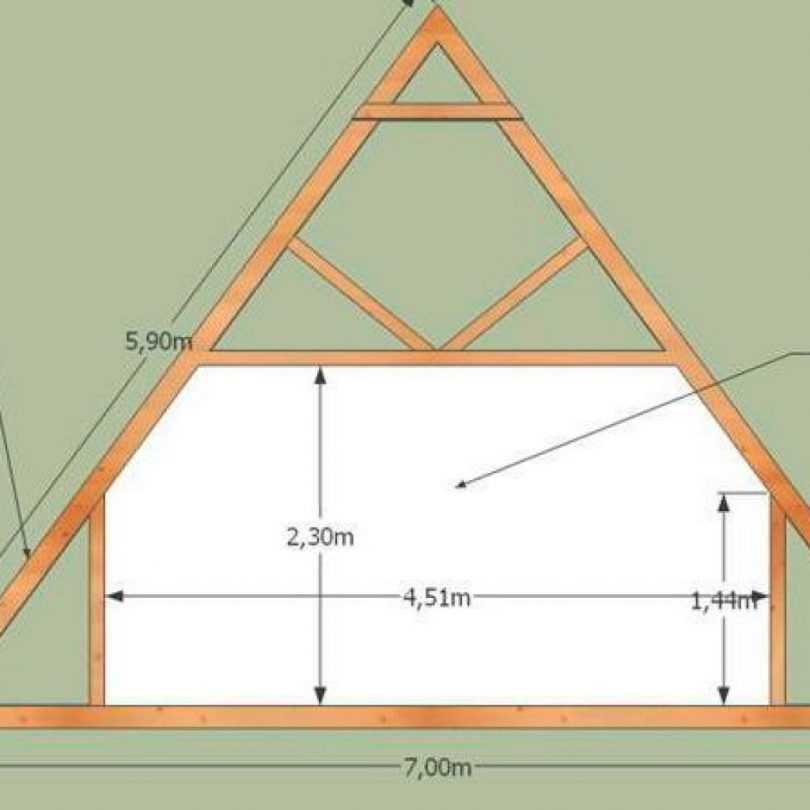

Чердачная ферма

Чердачные фермы обеспечивают место для хранения, а иногда даже дополнительное жилое пространство.

Общее использование : Проекты строительства жилых домов, требующие чердака или дополнительной жилой площади на чердаке

Пролет : До 25 метров

Недостатком многих ферм является то, что лямки часто ограничивают чердачное пространство. Это может стать препятствием для домовладельцев, которые ищут дополнительное место для хранения или жилое пространство. К счастью, есть чердачные фермы, которые позволяют использовать чердачное пространство.

Чердачные фермы похожи на фермы ферзевых стоек, но две вертикальные стойки расположены дальше друг от друга, чтобы обеспечить чердачное пространство. Чем шире конструкция здания, тем больше будет чердачное пространство. Чем круче уклон крыши, тем выше будет потолок мансарды.

Ножничная ферма

Ножничные фермы могут создавать сводчатые потолки собора.

Общее использование : Проекты строительства жилых домов, требующие сводчатых потолков

Пролет : До 22 метров

Ножничные фермы позволяют создавать сводчатые потолки. Нижние пояса ножничных ферм наклонены, создавая драматический потолок в комнате внизу. Ножничные фермы сочетают в себе скорость и удобство использования готовых деревянных ферм, сохраняя при этом эстетические преимущества высоких потолков.

Вы можете установить ножничные фермы в одной части дома и использовать другие типы ферм в других частях дома, где сводчатые потолки вам не нужны. Что здорово, так это то, что снаружи ваша крыша будет выглядеть однородной, даже если в одном помещении высокие потолки.

Имейте в виду, что ножничные фермы стоят дороже, чем фермы других типов, иногда до 30% дороже, чем стандартные типы ферм.

Фронтонная ферма

Фронтонные фермы служат «подставками» для вашей крыши.

Общее использование : Конструкция двускатной крыши жилых домов

Пролет : Варьируется в зависимости от конструкции крыши

Фронтонные фермы обычно используются в сочетании с другими типами ферм. Фронтонная ферма служит «заглушкой» для крыши. У них есть два верхних пояса, один нижний пояс и несколько вертикальных стоек. Фронтонные фермы построены на каждом конце каркаса крыши для поддержки обшивки крыши.

Фронтонные фермы будут стоить от 25% до 50% дороже, чем фермы стандартного типа.

Кровельные фермы удобны и надежны

Мы перечислили шесть наиболее распространенных кровельных ферм, но на рынке их гораздо больше. От металлических крыш до битумной черепицы, сводчатых потолков и плоских крыш — наверняка найдется ферма, которая поможет вам выполнить работу.

Кровельные фермы универсальны, экономичны и удобны. Работа с опытным архитектором или инженером-строителем — лучший способ гарантировать, что вы найдете подходящие фермы для своего дома и выполните требования строительных норм и правил.

Найдите лучших специалистов по установке ферм крыши рядом с вами

39 Части фермы крыши с иллюстрированными схемами и определениями

2,8 К
акции

• Фейсбук

Конструкция и конструкция фермы крыши являются неотъемлемой частью структурной целостности и формы крыши. Существует много типов стропильных ферм (а также много типов крыш)… больше типов, чем деталей.

В этой статье и серии иллюстрированных диаграмм показаны все части основной фермы крыши, главной фермы и главной фермы. Смотрите нашу подробную схему, показывающую части крыши здесь.

Похожие: Типы черепицы | Варианты ремонта крыши своими руками | Стили вальмовой крыши | Типы вентиляционных отверстий на крыше | Как долго служат крыши?

1. Анатомия базовой фермы крыши

Объяснение частей фермы крыши

Стропила:  Один из ряда диагональных элементов фермы, которые сходятся на вершине, чтобы поддерживать настил крыши и его нагрузки.

Подпрогоны:  Горизонтальные балки, поддерживаемые стойками и используемые для поддержки среднего пролета стропил для покрытия более длинных пролетов. Они используются в больших зданиях, таких как традиционные большие старые амбары в США.

Подкос:  Диагональный элемент фермы, на который действует сжимающая сила и который используется для поддержания жесткости и увеличения прочности конструкции.

Коньковая балка:  Называется так потому, что это горизонтальная балка, поддерживающая концы стропил на коньке.

Стяжка с воротником: Горизонтальная балка, соединяющая две стропила возле конька крыши. Его часто используют для предотвращения расслоения стропил при сильном ветре, но его также можно использовать просто для обрамления потолка.

Отвесный срез: Обращенный наружу вертикальный срез стропила, предназначенный для набивки на коньковую доску.

Распорная балка: Горизонтальная балка, поддерживающая нагрузки крыши и передающие их непосредственно на несущие стены.

Вырез «птичья пасть»: Также вырез «птичий рот» или «птичий клюв», он так называется, потому что выемка сустава напоминает вырез рта птицы. Используется для соединения стропила с несущей стеной.

Консольная верхняя пластина: Выступающая балка, передающая нагрузку, которую она несет, на несущую опору.

Потолочная балка: Горизонтальное основание, поддерживающее стропила.

Верхняя пластина: Горизонтальная балка, поддерживающая крышу за счет крепления стропил к стойкам стены.

2. Анатомия традиционной фермы крыши шкворня

a. Что такое королевская ферма на крыше?

Крышная ферма King Post является самой простой из ферм из-за ее простой конструкции. В двух словах, он состоит из центральной вертикальной стойки, называемой королевской стойкой, двух стропил, сходящихся на вершине, и стяжной балки или горизонтального основания. Он часто используется в простых фермах крыши, таких как сарай, крыльцо и гараж.

б. Объяснение частей фермы королевской стойки:

Коньковая доска: Ненесущий элемент фермы, на который могут опираться и соединяться стропила.

Обычное стропило: Также называется второстепенным стропилом, потому что оно меньше основного стропила/главного стропила.

Основное стропило: Более крупное стропило, которое устанавливается непосредственно на анкерную балку и используется для несущего прогона.

Стеновая пластина: Доска, уложенная горизонтально на стену для поддержки стропила.

Несущая стена: Основной элемент конструкции, так как является несущей стеной.

King Post: Центральная вертикальная стойка в ферме King Post.

Подкос:  Диагональный элемент фермы, на который действует сжимающая сила и который используется для сохранения жесткости и увеличения прочности конструкции.

Анкерная балка: Горизонтальная балка, соединяющая две стропила.

Прогонная планка:  Полоса железа, прикрепленная к прогону.

Прогон:  Продольная горизонтальная балка, установленная на стойке или главном стропиле фермы и используемая для поддержки обычных стропил. В деревянном строительстве существует три типа прогонов: пластины прогонов (нижние прогоны), основные прогоны и обычные прогоны.

3. Части традиционной фермы для крыши с мачтовой стойкой

a.

Что такое ферма крыши с ферзью?

Ферма для крыши Queen Post по сути является модификацией фермы King Post. В отличие от King Post, у Queen Post есть две вертикальные деревянные стойки, называемые королевой. Он также более легкий и может использоваться для покрытия больших площадей.

б. Объяснение частей главной фермы:

Коньковая доска:  Ненесущий элемент фермы, на который могут опираться и соединяться стропила.

Натяжная балка:  Короткий брусок, удерживающий на месте концы стоек и стропил.

Обычное стропило:  Также называется второстепенным стропилом, поскольку оно меньше основного стропила/главного стропила.

Зажим для прогона:  Железная полоса, прикрепленная к прогону.

Стеновая плита: Доска, уложенная горизонтально на стену для поддержки стропил.

Несущая стена: Основной элемент конструкции, так как является несущей стеной.
