Обрешетка под металлочерепицу: размеры, шаг, зачем нужна

Важным элементом кровельного пирога служит обрешетка. Это система параллельных коньку досок, связывающих стропила между собой. Обрешетка для металлочерепицы служит основанием для слоя гидроизоляции и для крепления кровельных листов.

Она воспринимает нагрузку от кровли и передает ее через стропильную систему на несущие конструкции здания: стены и перекрытия. Как правильно делать обрешетку под металлочерепицу? Для этого надо больше узнать о ней.

Назначение

Основная задача обрешетки — служить основанием для слоя гидроизоляции и кровельных листов. Листы металлочерепицы привинчиваются к доскам кровельными саморезами. Это обеспечивает надежное крепление листов.

Обрешеточная система воспринимает нагрузку от кровли и предает ее через стропильную систему несущим конструкциям здания. Ими служат стены, а при некоторых схемах кровли – и перекрытия. Нагрузки бывают:

• статические: собственный вес кровли, снег, лежащий на крыше;
• динамические: порывы ветра, вода, стекающая по скату, люди, вышедшие на кровлю.

Обрешеточные доски связывают стропила между собой, создавая единую пространственную конструкцию. Прочность ее и способность противостоять нагрузкам значительно выше, чем у одной стропильной пары, поскольку нагрузка равномерно распределяется на все стропила.

Размеры

Типовые размеры обрешетки — 30*100 мм. В малоснежных районах и на скатах круче 45^о допускается использование досок 25*100. С досками такого размера удобно работать одному человеку, они не затрудняют монтаж обрешетки металлочерепицы.

Используют и больший размер по ширине — до 250 мм. В случае устройства сплошного настила ширина досок принципиального значения не имеет.

Материал и качество

Для обрешетин чаще всего используют сосновые доски. Они дают разумный баланс между качеством и стоимостью. Доски из дуба или лиственницы стоят в несколько раз дороже, но эти затраты оправданы высокой естественной сопротивляемостью материала гниению и образованию грибка. Ель малопригодна ввиду высокой хрупкости.

При устройстве обрешетки для металлочерепицы все доски обязательно пропитывают составами, защищающими древесину от огня, гниения, плесени и вредителей. Пропитку лучше проводить методом погружения в ванну – так состав проникает на большую глубину, чем при окрашивании валиком или кистью.

Обрезная доска на обрешетку должна быть хорошо просушена (до 18% влажности), не иметь дефектов в виде прогибов, скручивания и сучков.

Высокие требования к материалу для обрешетки под металлочерепицу объясняются важностью этого элемента для качественной установки кровли. Если поверхность обрешетки будет неровной из-за искривленных досок, кровельные листы будет невозможно правильно состыковать. При небольших отклонениях это приведет к потере внешнего вида, а при значительных — к потере герметичности кровли и протечкам.

Шаг обрешетки под металлочерепицу

Правильный расчет обрешетки под металлочерепицу сводится к определению ее шага, или расстояния между центрами соседних досок. Собственный вес металлочерепицы невелик по сравнению с шифером или керамической черепицей, поэтому здесь появляется возможность сэкономить на материалах. Используется несколько методов настила обрешеточных досок:

1. Сплошная обрешетка. Доски укладываются встык друг к другу, зазор между обрешеткой не превышает 1 см. Такой настил используется в регионах с высокой снежной нагрузкой, а также на односкатных крышах с малым углом уклона.
2. Разреженная. Наиболее часто используемый метод для вальмовых и двухскатных крыш. Планки крепят с постоянным шагом, позволяющим нести проектные нагрузки и надежно закрепить металлические листы.
3. Двухслойная. Такую схему используют, если хотят выровнять неровности обрешеточной плоскости. На разреженный настил монтируют листы влагостойкой фанеры или OSB, выравнивая поверхность. Металлочерепицу крепят ко второму слою.

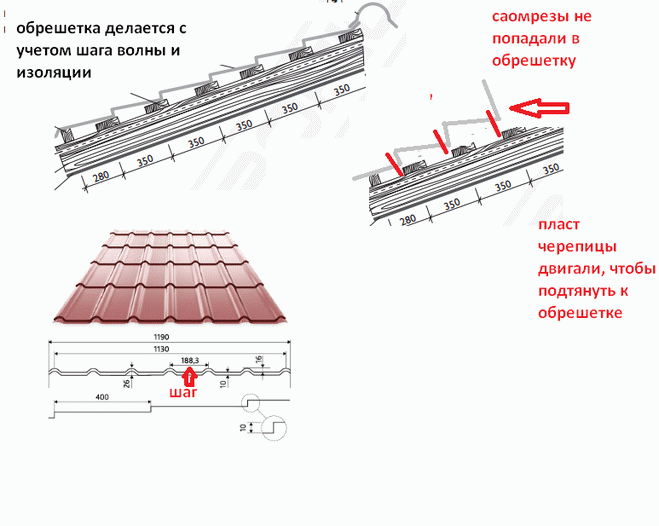

Для правильного расчета шага нужно знать, как крепится металлочерепица. Лист должен максимально плотно прилегать к основе, чтобы его не расшатывало порывами ветра. Поэтому при креплении металлочерепицы к обрешетке саморезы закручивают в самую нижнюю часть профиля, во впадине между двумя соседними волнами.

Поэтому необходим точный расчет расстояния между соседними досками, так, чтобы линии саморезов попадали в середину обрешеточной планки.

Какой шаг необходимо выбрать? Это расстояние различается для разных профилей. Так, максимальный шаг обрешетки под металлочерепицу Монтеррей составляет 350 мм. Измерять расстояние между центрами при установке неудобно.

При ширине планки в 100 мм зазор между досками будет 300 мм. Именно это расстояние указано в схеме обрешетки под металлочерепицу Монтеррей, предлагаемой производителем. Профиль Супермонтеррей имеет такой же рекомендованный шаг.

Гранд Лайн предлагает свою схему крепления. Шаг между первой и второй обрешетинами — 280 мм. Это усиливает крепление нижних листов. Grand Line рекомендует шаг между последующими – 347 мм.

Как рассчитать параметры обрешеточной системы самому? На порталах производителей и крупных продавцов доступны онлайн-калькуляторы. Они помогают провести расчет с учетом параметров профиля выбранной модели металлочерепицы, угла уклона ската, его длины и ширины, максимальной снеговой нагрузки для данного региона.

Монтаж

Как сделать обрешетку для металлочерепицы? Важно точно соблюдать параметры проекта и технические требования изготовителя. При устройстве кровли из металлочерепицы по деревянной обрешетке необходимо следовать правилам техники безопасности:

• при работе на высоте пользоваться страховочным поясом, строительной каской, плотной производственной одеждой и обувью;
• при перемещении по доскам наступать на них только рядом со стропилами;
• не перемещаться по незакрепленным элементам кровли;
• при передвижении укладывать инструмент в карманы и петли монтажного пояса.

Установка обрешетки под металлочерепицу начинается с проверки параллельности верхних сторон стропил. Их нужно установить или выровнять так, чтобы отклонение любой точки от плоскости по высоте не превышало 5 мм.

Обрешетины крепят к стропилам саморезами или гвоздями. Саморезы стоят дороже, но гарантируют более надежное крепление обрешетки. Гвозди бить быстрее и стоят они в несколько раз меньше. Укладка обрешетин начинается снизу, от лобовой доски.

Первые три ряда настилаются сплошным настилом. В этом месте ветер осуществляет максимальное воздействие на кровельные листы и их крепление должно быть усилено. Такие же дополнительные доски обрешетки под металлочерепицу укладываются рядом с коньком.

В таких местах, как:

• на примыканиях к стенам;
• на стыке скатов;
• на боковых кромках скатов;
• в местах прохода дымоходов

Закладываются дополнительные доски, доходящие до следующего стропила и образующие сплошную обрешетку.

После укладки обрешеточной системы под металлочерепицу проводят проверку отклонения поверхности от вертикали с помощью уровня или лазерного дальномера.

Как сделать обрешетку под металлочерепицу? Нужно определить нагрузку, которую будет нести кровля. Исходя из нагрузки, определяется максимальный шаг следования обрешетин. Он не может быть больше, чем рекомендован производителем кровельного материала.

По краям скатов и в местах примыканий устанавливаются дополнительные доски. Верхние стороны стропил выравниваются, обрешетины крепятся к ним саморезами или гвоздями. Поверхность обрешеточной плоскости должна быть совершенно ровной, с минимальными отклонениями по высоте.

Размер доски для обрешетки под металлочерепицу

Содержание

• 1 Обрешетка под металлочерепицу: правильный шаг и расчет количества
• 2 Доска обрезная для обрешетки крыши
  • 2.1 Какие доски нужны для крыши?
  • 2.2 Виды и типы кровельной конструкции
• 3 Какая используется доска для обрешетки крыши дома?
  • 3. 1 Определение и функции
  • 3.2 Типы конструкции
  • 3.3 Виды древесины и ее производных
• 4 Какая используется доска для обрешетки крыши дома?
  • 4.1 Определение и функции
  • 4.2 Типы конструкции
  • 4.3 Виды древесины и ее производных
• 5 Какая используется доска для обрешетки крыши дома?
  • 5.1 Определение и функции
  • 5.2 Типы конструкции
  • 5.3 Виды древесины и ее производных

Обрешетка под металлочерепицу: правильный шаг и расчет количества

Правильная установка обрешетки под металлочерепицу – залог качественного монтажа кровельного материала. Выделим основные моменты по выбору вида и шага обрешетки, а также расчету необходимого количества досок и их размеру в случае монтажа металлической кровли.

Контробрешетка – важный элемент кровельного “пирога”

Перед устройством обрешетки убедитесь, правильно ли выполнен кровельный “пирог”. В частности, сделан ли вентиляционный зазор между гидроизоляционной пленкой и доской, на которую будет установлена металлочерепица. После укладки гидроизоляционной мембраны вдоль стропилы прибивается брусок размером 50х50 мм (контробрешетка или контр-рейка), при помощи которого будет происходить циркуляция воздуха под кровельным материалом. Шаг контробрешетки равен ширине пролета стропильной системы, обычно 700 – 800 мм.

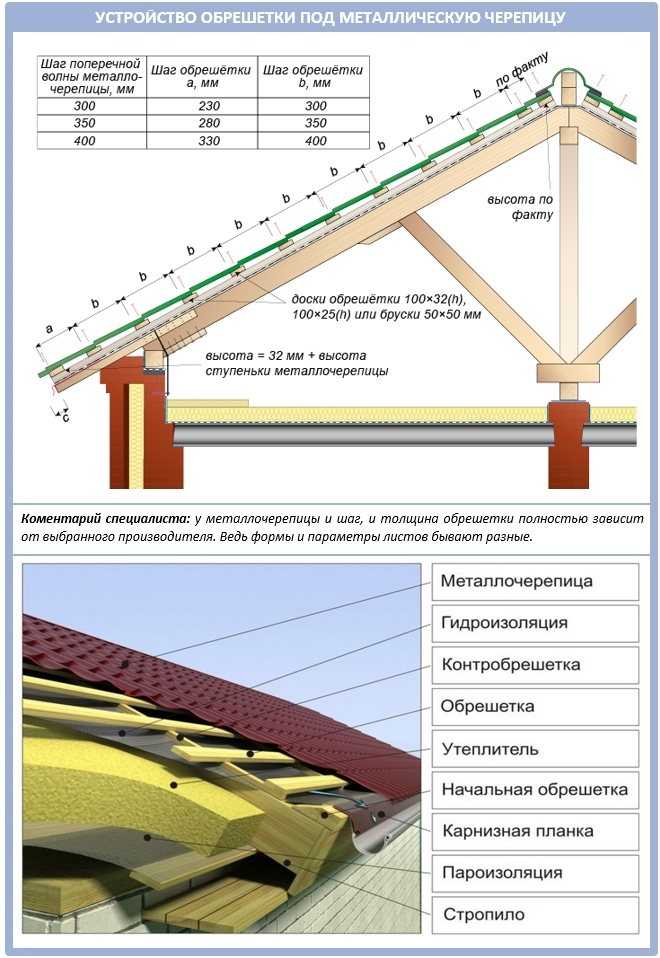

Кровельный “пирог” для металлочерепицы

1. Стропила
2. Гидроизоляция (диффузионная мембрана)
3. Контробрешетка (брусок 50х50 мм)
4. Обрешетка под металлочерепицу
5. Металлочерепица
6. Пароизоляция
7. Стартовая доска обрешетки
8. Карнизная планка
9. Вентиляционная лента ПВХ или алюминиевая сетка
10. Капельник
11. Держатель желоба
12. Лобовая доска

Основным назначением контробрешетки является сохранение кровельного материала и деревянной конструкции крыши за счет “выветривания” излишнего конденсата, образовавшегося под металлочерепицей. Правило действительно как для холодной крыши, так и для мансардной.

Виды обрешетки

В качестве основания под металлочерепицу используется доска, размеры которой 25(30)х100 мм. Ее толщина не имеет принципиального значения (25 или 30 мм), поскольку вес металлической кровли не превышает 7 кг/м2. Материал также без труда выдержит снеговые нагрузки в зимний период эксплуатации. Главное – толщина каждой доски должна быть одинаковой или с незначительным отклонением в 2-3 мм. Это условие позволит в конечном итоге получить ровную плоскость ската.

Для металлочерепицы можно выделить три вида обрешетки: разреженная (или шаговая), сплошная и комбинированная. Первый тип самый распространенный, поскольку применяется на разных формах крыши с уклоном более 20 градусов. Расстояния между центрами досок в данном случае равно длине волны металлочерепицы.

Для пологих конструкций (14-20°) используется сплошная обрешетка. Напомним, что минимально допустимый уклон крыши для металлочерепицы – 14 градусов. Обратите внимание, несмотря на название “сплошная”, укладывать доски вплотную не рекомендуется: необходимо оставить технологичный зазор в 2-3 см.

Комбинированная схема укладки для металлочерепицы включает в себя первые два вида. Шаговая выполняется на всей площади крыши кроме дополнительных узлов крыши: примыкание кровли к трубе или стене, ендовы. В этих местах крыши рекомендуется установить сплошную обрешетку.

Сплошная обрешетка: слева – узел ендовы, справа – примыкание металлочерепицы к трубе

Сплошную обрешетку также необходимо монтировать:

• вокруг мансардных окон, кровельных люков, в местах внешних и внутренних изломов скатов крыши,
• в месте крепления элементов безопасности кровли (снегозадержатели, кровельные ограждения, мостики и лестницы),
• в верхней части крыши дополнительно устанавливаются две доски на расстоянии 2-3 см для надежного крепления металлической планки конька.

Правильная обрешетка в районе конька

Шаг обрешетки для Монтеррей и других видов металлочерепицы

Для определения шага разреженной (не сплошной) обрешетки необходимо знать длину волны металлочерепицы. Для профиля Монтеррей расстояние между соседними досками будет равно 350 мм.

Шаг обрешетки рассчитывается от центра (оси) до центра доски. Шаг между стартовой и второй доской принято считать от нижнего края стартовой до центра второй.

Шаг обрешетки под металлочерепицу Монтеррей

Расстояние между стартовой доской обрешетки и второй доской равно 300 мм, в то время как последующий шаг обрешетки металлочерепицы Монтеррей равен 350 мм. Это связано с необходимостью выпуска кровли на 50 мм (см. изображение).

Вынос кровли относительно первой доски обрешетки для большинства видов металлической черепицы равен 5 см.

Приведем данные наиболее популярных видов профилированной кровли для определения шага доски под металлочерепицу:

Доска обрезная для обрешетки крыши

Любая конструкция делиться на две основные части: стропильная (несущая) и ограждающая, то есть непосредственная кровельная система. Главный элемент стропильной системы – обрешетка. Правильно сконструированная обрешетка обеспечивает надежную опору всей кровельной системы. Существуют различные варианты обрешеточной конструкции, которые отличаются выбором древесной породы и стройматериала, которым, как правило, является доска для обрешетки крыши.

Обрешетка представляет собой конструкцию из древесных заготовок, каждый из которых установлен с помощью стропильных ног строго перпендикулярно к заключительным элементам. Такая система служит опорой и принимает всю нагрузку кровли (покрытие крыши) распределяя ее на стропильные ноги. Помимо этого, конструкция обеспечивает устойчивость крыши во время сильных ветров и ураганов.

Какие доски нужны для крыши?

Классическим материалом для обрешетки является обрезная доска хвойной породы. Толщина досок варьируется от 25 до 50 мм (в зависимости от нагрузки), длинна 6 метров. Для крыши используется доска:

Однако оптимальным и популярным способом все-таки является использование обрезной доски размером 50х100 и 50х150 мм. Она обладает всеми необходимыми характеристиками и входит в доступную ценовую категорию. Специалисты не рекомендуют применять доски с шириной более 150 мм, по истечению времени, такие элементы могут подвергнуться короблению.

От качества материала зависит надежность и устойчивость конструкции. В нашем интерне-магазине Вы найдете широкий ассортимент пиломатериалов и сможете купить доски на крышу самого высокого качества. Являясь производителем, мы гарантируем первоклассность древесных пород и приемлемые цены. Наша продукция обеспечит прочную и долговечную кровельную конструкцию с отсутствием бугров, провесов или других проблем.

Виды и типы кровельной конструкции

Существует два вида конструкции:

• разреженная. Такая система применяется в качестве фиксации материала, доски для крыши размещаются таким образом, чтобы между ними оставался промежуток из нескольких сантиметров. Данная технология актуально в тех случаях, когда покрытие крыши может самостоятельно сохранять форму, а также наделено небольшим весом. Как правило, разряженная система монтируется под профнастилом, листовой сталью или металлочерепицей,
• сплошная. Сплошную технологию также называют уплотненной. Такая система предполагает гидроизоляционное покрытие. Доски в такой технологии размещаются с зазором не больше 1 см. Данная конструкция предназначена для тяжелых материалов кровли, и монтируется под крышами из мембраны, ондулина, гибкой черепицы или рубероида.

Также кровельная конструкция различается по количеству слоев, она может быть: однослойной или двухслойной. При оптимальном выборе промежутка между стропилами, более актуальной станет однослойная конструкция. Такой вид закрепляется перпендикулярно по отношению к стропилам. Второй вариант предполагает наличие двух слоев досок. В этом случае начальным слоем служит контробрешетка состоящая из закрепленных вдоль стропил тонких реек, а уже вторым стандартная обрешетка.

Обрезная доска, предложенная в ассортименте — долговечный и высококлассный материал для конструирования обрешетки. Она имеет ровную, гладкую поверхность и точную геометрию, что гарантирует надежный и комфортный монтаж. Задаваясь вопросом – «сколько нужно досок на крышу» — можно воспользоваться онлайн калькулятором.

Возможно, вам будет интересно:

Какая используется доска для обрешетки крыши дома?

Крыши имеет сложное, многослойное строение, компоненты которого дополняют свойства друг друга, делая конструкцию более устойчивой к влаге, механическим повреждениям и ветру. Поэтому долговечность и эффективность кровли зависят не только от качества или эксплуатационных характеристик гидроизоляционного материала, но и от правильности подготовки основания, на которое он укладывается. Каркасом, на который фиксируют кровельное покрытие, называют обрешеткой, а изготавливают его из разнообразных пиломатериалов. В этой статье мы расскажем, как выбирается доска для обрешетки крыши в соответствии с типом гидроизоляционного материала и уклоном конструкции.

Определение и функции

Обрешетка крыши – своеобразная конструкция из обрезной или необрезной доски, влагостойкой фанеры или ориентированно-стружечной плиты, приколачиваемый перпендикулярно стропильным ногам каркаса, которая используется как основание для настила кровельного материала. Это важный элемент пирога кровли, который выполняет следующие функции:

1. Равномерное распределение веса кровельного материала между стропильными ногами каркаса крыши.
2. Придание жесткой формы скатам. Эта функция особенно актуальна для гибких гидроизоляционных материалов (мягкая черепицы, рубероида, кровельных мембран), которые самостоятельно не держат форму.
3. Укрепление особо уязвимых участков конструкции. Учащенную обрешетку крыши используют, чтобы укрепить места, на которые ложится дополнительная нагрузка (ендовы, карнизы, места крепления снегозадержателей).

Важно! Размер и толщина доски, которая должна использоваться для изготовления обрешетки определяют в зависимости от типа кровельного материала, уклона крыши и показателя снеговой нагрузки.

Так как обрешетка стропильного каркаса крыши выполняется опорные функции, ее тип, а также толщина и ширина доски, из которой она изготавливается, определяется весом и жесткостью кровельного материала. Основание, на которое настилают гидроизоляционное покрытие должно обеспечивать достаточную поддержку, но в то же время не утяжелять конструкцию. Поэтому существует 2 различных вида конструкций:

• Разреженная. Разреженной или решетчатой обрешеткой называют конструкцию, используемую для фиксации кровельного материала, доски которой укладываются с шагом в несколько сантиметров. Она используется, если гидроизоляционное покрытие хорошо самостоятельно держит форму, а также обладает относительно легким весом. Разреженная конструкция монтируется, если кровля перекрывается профнастилом, металлочерепицей, листовой сталью.
• Сплошная. Уплотненная или сплошная обрешетка – основание для фиксации гидроизоляционного покрытия, в котором доски укладываются с зазором не более 1 см. Оно необходимо для гибких или слишком тяжелых кровельных материалов. Сплошное основание монтируются для крыши из гибкой черепицы, мембраны, рубероида, ондулина.

Учтите, что также на несущую способность каркаса влияет то, какая идет доска на обрешетку. Пиломатериалы с большой толщиной и шириной, уложенные с шагом 10-15 см, могут выдержать даже больший вес, чем фанера, уложенная сплошняком.

Типы конструкции

Казалось бы, обрешетка стропильного каркаса – элементарная конструкция, в которой не может быть никаких подвохов. Однако, существует несколько нюансов монтажа, которые могут помочь сэкономить пиломатериал или подкорректировать огрехи в устройстве стропильной системы. Конструкция основания может быть:

1. Однослойной. Однослойной обрешеткой называют основание, используемое для настила кровельного материала, которое состоит только из одного слоя пиломатериала, закрепленного перпендикулярно стропильным ногам. Этот вид конструкции используется, когда шаг между стропилами выбран оптимально.
2. Двухслойной. Двухслойной обрешеткой называют конструкцию, состоящую из двух слоев пиломатериала. В этом случае сначала должна идти контробрешетка из тонких реек, фиксируемых вдоль стропил, а только потом непосредственно обрешетка, приколачиваемая перпендикулярно им.

Обратите внимание, что двухслойная конструкция может компенсировать огрехи, если доска на обрешетку идет неровная, если шаг между стропилами слишком большой. Кроме того, такая система позволяет сформировать между каркасом крыши и кровельным материалом вентиляционный зазор, предотвращающий отсыревание деревянных элементов.

Виды древесины и ее производных

Для изготовления обрешетки можно использовать древесину или металл. Однако, металлопрофиль чаще используется в промышленных сооружениях, где пролеты между опорами каркаса очень большие. В жилом малоэтажном домостроении различные пиломатериалы – самый популярный материал, из которого изготавливается обрешетка:

Обрезная доска. Это наиболее качественный и долговечный материал для изготовления обрешетки. Она ровная, гладкая, поэтому монтировать на нее кровельное покрытие удобнее.

Какая используется доска для обрешетки крыши дома?

Крыши имеет сложное, многослойное строение, компоненты которого дополняют свойства друг друга, делая конструкцию более устойчивой к влаге, механическим повреждениям и ветру. Поэтому долговечность и эффективность кровли зависят не только от качества или эксплуатационных характеристик гидроизоляционного материала, но и от правильности подготовки основания, на которое он укладывается. Каркасом, на который фиксируют кровельное покрытие, называют обрешеткой, а изготавливают его из разнообразных пиломатериалов. В этой статье мы расскажем, как выбирается доска для обрешетки крыши в соответствии с типом гидроизоляционного материала и уклоном конструкции.

Определение и функции

Обрешетка крыши – своеобразная конструкция из обрезной или необрезной доски, влагостойкой фанеры или ориентированно-стружечной плиты, приколачиваемый перпендикулярно стропильным ногам каркаса, которая используется как основание для настила кровельного материала. Это важный элемент пирога кровли, который выполняет следующие функции:

1. Равномерное распределение веса кровельного материала между стропильными ногами каркаса крыши.
2. Придание жесткой формы скатам. Эта функция особенно актуальна для гибких гидроизоляционных материалов (мягкая черепицы, рубероида, кровельных мембран), которые самостоятельно не держат форму.
3. Укрепление особо уязвимых участков конструкции. Учащенную обрешетку крыши используют, чтобы укрепить места, на которые ложится дополнительная нагрузка (ендовы, карнизы, места крепления снегозадержателей).

Важно! Размер и толщина доски, которая должна использоваться для изготовления обрешетки определяют в зависимости от типа кровельного материала, уклона крыши и показателя снеговой нагрузки.

Так как обрешетка стропильного каркаса крыши выполняется опорные функции, ее тип, а также толщина и ширина доски, из которой она изготавливается, определяется весом и жесткостью кровельного материала. Основание, на которое настилают гидроизоляционное покрытие должно обеспечивать достаточную поддержку, но в то же время не утяжелять конструкцию. Поэтому существует 2 различных вида конструкций:

• Разреженная. Разреженной или решетчатой обрешеткой называют конструкцию, используемую для фиксации кровельного материала, доски которой укладываются с шагом в несколько сантиметров. Она используется, если гидроизоляционное покрытие хорошо самостоятельно держит форму, а также обладает относительно легким весом. Разреженная конструкция монтируется, если кровля перекрывается профнастилом, металлочерепицей, листовой сталью.
• Сплошная. Уплотненная или сплошная обрешетка – основание для фиксации гидроизоляционного покрытия, в котором доски укладываются с зазором не более 1 см. Оно необходимо для гибких или слишком тяжелых кровельных материалов. Сплошное основание монтируются для крыши из гибкой черепицы, мембраны, рубероида, ондулина.

Учтите, что также на несущую способность каркаса влияет то, какая идет доска на обрешетку. Пиломатериалы с большой толщиной и шириной, уложенные с шагом 10-15 см, могут выдержать даже больший вес, чем фанера, уложенная сплошняком.

Типы конструкции

Казалось бы, обрешетка стропильного каркаса – элементарная конструкция, в которой не может быть никаких подвохов. Однако, существует несколько нюансов монтажа, которые могут помочь сэкономить пиломатериал или подкорректировать огрехи в устройстве стропильной системы. Конструкция основания может быть:

1. Однослойной. Однослойной обрешеткой называют основание, используемое для настила кровельного материала, которое состоит только из одного слоя пиломатериала, закрепленного перпендикулярно стропильным ногам. Этот вид конструкции используется, когда шаг между стропилами выбран оптимально.
2. Двухслойной. Двухслойной обрешеткой называют конструкцию, состоящую из двух слоев пиломатериала. В этом случае сначала должна идти контробрешетка из тонких реек, фиксируемых вдоль стропил, а только потом непосредственно обрешетка, приколачиваемая перпендикулярно им.

Обратите внимание, что двухслойная конструкция может компенсировать огрехи, если доска на обрешетку идет неровная, если шаг между стропилами слишком большой. Кроме того, такая система позволяет сформировать между каркасом крыши и кровельным материалом вентиляционный зазор, предотвращающий отсыревание деревянных элементов.

Виды древесины и ее производных

Для изготовления обрешетки можно использовать древесину или металл. Однако, металлопрофиль чаще используется в промышленных сооружениях, где пролеты между опорами каркаса очень большие. В жилом малоэтажном домостроении различные пиломатериалы – самый популярный материал, из которого изготавливается обрешетка:

Обрезная доска. Это наиболее качественный и долговечный материал для изготовления обрешетки. Она ровная, гладкая, поэтому монтировать на нее кровельное покрытие удобнее.

Какая используется доска для обрешетки крыши дома?

Крыши имеет сложное, многослойное строение, компоненты которого дополняют свойства друг друга, делая конструкцию более устойчивой к влаге, механическим повреждениям и ветру. Поэтому долговечность и эффективность кровли зависят не только от качества или эксплуатационных характеристик гидроизоляционного материала, но и от правильности подготовки основания, на которое он укладывается. Каркасом, на который фиксируют кровельное покрытие, называют обрешеткой, а изготавливают его из разнообразных пиломатериалов. В этой статье мы расскажем, как выбирается доска для обрешетки крыши в соответствии с типом гидроизоляционного материала и уклоном конструкции.

Определение и функции

Обрешетка крыши – своеобразная конструкция из обрезной или необрезной доски, влагостойкой фанеры или ориентированно-стружечной плиты, приколачиваемый перпендикулярно стропильным ногам каркаса, которая используется как основание для настила кровельного материала. Это важный элемент пирога кровли, который выполняет следующие функции:

1. Равномерное распределение веса кровельного материала между стропильными ногами каркаса крыши.
2. Придание жесткой формы скатам. Эта функция особенно актуальна для гибких гидроизоляционных материалов (мягкая черепицы, рубероида, кровельных мембран), которые самостоятельно не держат форму.
3. Укрепление особо уязвимых участков конструкции. Учащенную обрешетку крыши используют, чтобы укрепить места, на которые ложится дополнительная нагрузка (ендовы, карнизы, места крепления снегозадержателей).

Важно! Размер и толщина доски, которая должна использоваться для изготовления обрешетки определяют в зависимости от типа кровельного материала, уклона крыши и показателя снеговой нагрузки.

Так как обрешетка стропильного каркаса крыши выполняется опорные функции, ее тип, а также толщина и ширина доски, из которой она изготавливается, определяется весом и жесткостью кровельного материала. Основание, на которое настилают гидроизоляционное покрытие должно обеспечивать достаточную поддержку, но в то же время не утяжелять конструкцию. Поэтому существует 2 различных вида конструкций:

• Разреженная. Разреженной или решетчатой обрешеткой называют конструкцию, используемую для фиксации кровельного материала, доски которой укладываются с шагом в несколько сантиметров. Она используется, если гидроизоляционное покрытие хорошо самостоятельно держит форму, а также обладает относительно легким весом. Разреженная конструкция монтируется, если кровля перекрывается профнастилом, металлочерепицей, листовой сталью.
• Сплошная. Уплотненная или сплошная обрешетка – основание для фиксации гидроизоляционного покрытия, в котором доски укладываются с зазором не более 1 см. Оно необходимо для гибких или слишком тяжелых кровельных материалов. Сплошное основание монтируются для крыши из гибкой черепицы, мембраны, рубероида, ондулина.

Учтите, что также на несущую способность каркаса влияет то, какая идет доска на обрешетку. Пиломатериалы с большой толщиной и шириной, уложенные с шагом 10-15 см, могут выдержать даже больший вес, чем фанера, уложенная сплошняком.

Типы конструкции

Казалось бы, обрешетка стропильного каркаса – элементарная конструкция, в которой не может быть никаких подвохов. Однако, существует несколько нюансов монтажа, которые могут помочь сэкономить пиломатериал или подкорректировать огрехи в устройстве стропильной системы. Конструкция основания может быть:

1. Однослойной. Однослойной обрешеткой называют основание, используемое для настила кровельного материала, которое состоит только из одного слоя пиломатериала, закрепленного перпендикулярно стропильным ногам. Этот вид конструкции используется, когда шаг между стропилами выбран оптимально.
2. Двухслойной. Двухслойной обрешеткой называют конструкцию, состоящую из двух слоев пиломатериала. В этом случае сначала должна идти контробрешетка из тонких реек, фиксируемых вдоль стропил, а только потом непосредственно обрешетка, приколачиваемая перпендикулярно им.

Обратите внимание, что двухслойная конструкция может компенсировать огрехи, если доска на обрешетку идет неровная, если шаг между стропилами слишком большой. Кроме того, такая система позволяет сформировать между каркасом крыши и кровельным материалом вентиляционный зазор, предотвращающий отсыревание деревянных элементов.

Виды древесины и ее производных

Для изготовления обрешетки можно использовать древесину или металл. Однако, металлопрофиль чаще используется в промышленных сооружениях, где пролеты между опорами каркаса очень большие. В жилом малоэтажном домостроении различные пиломатериалы – самый популярный материал, из которого изготавливается обрешетка:

Обрезная доска. Это наиболее качественный и долговечный материал для изготовления обрешетки. Она ровная, гладкая, поэтому монтировать на нее кровельное покрытие удобнее.

Теги: #Размер доски для обрешетки под металлочерепицу

Кровельные рейки, все, что вам нужно знать о кровельных рейках

Перейти к содержимому

• Главная
• org/Breadcrumb»> Оптимизация склада
• Кровельные рейки, все, что вам нужно знать о кровельных рейках

Если вы не участвуете в кровельной промышленности , вы, вероятно, не имеете ни малейшего представления о том, что такое кровельные рейки или кровельные обрешетки. Большинство людей думают, что крыши сделаны из видимых материалов. Они смотрят на крышу, видят черепицу и предполагают, что это система крыши есть, а ее нет.

Кровельная система состоит из слоев материалов, которые используются для создания прочной конструкции , способной выдерживать непогоду и защищать здание . В состав слоев кровельной системы может входить обрешетка .

Дополнительные сведения о кровельных обрешетках жизненно важны для всех, кто планирует кровельные работы, нуждается в ремонте кровли или участвует в любой области строительства. Имея хорошее понимание того, как работает крыша , начинается с понимания каждого компонента кровельной системы и того, как он играет роль в обеспечении того, чтобы крыша функционировала в соответствии с высокими стандартами .

Содержание

• 1 Каковы Battens
• 2 Понимание слоев крыши
• 3 Преимущества систем кровельных баттен
• 4 Rerofing
• 5 Типы систем Batten
• 6 Batten Layout
• 0006
• 7 Почему рейки — отличный вариант для любой крыши?
• 8 Заключение

Что такое латы

Перейдем непосредственно к определению. Кровельные рейки, иногда называемые планками для кровли , обеспечивают точку крепления материалов. Черепица и черепица крепятся с использованием обрешетки в качестве промежутка. Рейки не всегда используются в кровельной системе.

Кровельные рейки или обрешетка, также называемая кровельной рейкой, используются для обеспечения точки крепления кровельных материалов , таких как черепица или черепица. Расстояние между рейками зависит от типа кровельного материала и применяется горизонтально.

Расстояние между обрешетками крыши сильно зависит от типа используемого наружного кровельного материала. Например, металлическая кровля будет крепиться к специальным металлическим кровельным обрешеткам. Швы обрешетки закрываются стыком обрешетки, а затем через определенные промежутки крепятся металлические листы. Те же интервалы нельзя использовать для битумной черепицы. Размер кровельного материала определяет расстояние между рейками.

Эта технология используется с 1950-х годов и является проверенным и надежным методом кровли, который предпочитают многие проектировщики зданий. Он обеспечивает стабильные надежные результаты , которые успешно используются в течение многих лет.

Слои крыши

Каждая крыша начинается с системы ферм. 9Ферменная система 0013 является каркасом крыши и часто изготавливается из дерева. Большинство домов имеют деревянные стропильные системы. После того, как фермы установлены, «палуба» строится из дерева.

Настил представляет собой платформу, к которой крепится другой кровельный материал. Палуба покрыта слоем защитного материала, к которому в некоторых случаях непосредственно крепится черепица или черепица. В других случаях устанавливаются обрешетки, а к обрешетке крепятся черепица, черепица или металлические листы.

Преимущества кровельных реечных систем

Не на каждой крыше используется реечная система например, мембранная система не использует речную систему. Мембранная кровля представляет собой плоскую кровельную систему. Согласно большинству строительных норм и правил, вам не обязательно использовать реечную кровельную систему. В некоторых случаях это необходимо, но в большинстве случаев использование обрешетки на крыше является выбором, позволяющим получить преимущества использования этой системы .

В основном существует два варианта кровельного покрытия: прямо на палубу или на кровельную обрешетку. Система прямого крепления к настилу прикрепляет внешние материалы, такие как черепица или панели, непосредственно к «настилу» крыши. В некоторых ситуациях необходимо использовать систему обрешетки , например, в случаях, когда система HVAC находится на крыше, или в случае бетонной черепицы лучше всего использовать систему обрешетки .

Существует очевидных преимуществ использования реечной кровельной системы по сравнению с системой прямой настила:

• Использование кровельных реечных систем без крепежа . Это означает, что на каждый квадрат приходится меньше крепежа, нарушающего подкровельный слой. Кровля с прямым настилом может иметь до двухсот креплений, а кровля из реек — менее пятидесяти.
• Прямые палубные системы не имеют таких же показателей ветровой нагрузки , как реечные крыши. Технология реечной кровли существует с 1950-х годов, и было показано, что она выдерживает более сильные восходящие ветры по сравнению с прямой кровлей.
• Техническое обслуживание реечной кровли проще, чем кровли с прямым настилом. Реечные крыши легче доступны для ремонта . Ими также легче управлять при установке солнечных батарей.
• Реечные кровельные покрытия снижают приток тепла на чердаке, что, в свою очередь, снижает нагрузку на систему HVAC и может сократить потери энергии.
• Реечные системы уменьшают образование ледяных заторов .
• Реечная крыша может уменьшить теплопотери и приток тепла .
• Изоляция может быть добавлена ​​между слоями крыши, обрешеткой и внешней обшивкой крыши для повышения энергоэффективности .

Есть много вещей, которые система реек может сделать, чего не может прямая палубная крыша. Это может быть более энергоэффективный вариант , который уменьшает некоторые распространенные проблемы с кровлей. Тот факт, что используется на меньше креплений , должен быть достаточно большим аргументом в пользу продажи.

Каждое крепление, проникающее в подложку и настил, является фактором риска проникновения влаги в крышу. В 9 случаях из 10 утечка прослеживается до точки крепления. С вальмовой крышей меньше проникновение , поэтому меньше риск.

Реечные кровельные системы могут выдерживать сильный ветер , что означает меньший риск потери частей крыши во время следующего шторма. Этот дополнительный уровень защиты является идеальным решением для чрезмерно ветреного климата .

Уход за реечной крышей проще. Они более прочны для кровельщиков, а замена частей крыши при необходимости также упрощается. Вместо того, чтобы снимать целые секции кровли, заменять подстилающий слой и делать дополнительные отверстия в крыше, внешний кровельный материал можно отделить от обрешетки и заменить.

Энергоэффективность является большим преимуществом этих типов кровельных систем. Эти системы помогают сохранить прохладу летом и тепло зимой, даже если над палубой не используется дополнительная изоляция. естественный поток воздуха помогает снизить температуру.

Вы действительно можете значительно сэкономить , установив дополнительную изоляцию над настилом между обрешеткой. Вы можете легко сократить потребление энергии на 15 %, просто утеплив крышу.

Существует дополнительное преимущество с реечной крышей, позволяющее более эффективно использовать чердачное пространство. Летом будет прохладнее, а зимой теплее с реечной крышей. Это может быть идеальным кровельным решением для самых разных ситуаций.

Замена кровли

Обрешетка также может быть успешно привлечена к ответственности за замену кровли. Добавление обрешетки к крыше, которая находится в аварийном состоянии, может сэкономить средства . Вместо того, чтобы сдирать весь внешний слой кровельных материалов и переустанавливать, обрешетка позволяет установить новую крышу поверх старой .

С помощью этого метода заменить крышу можно экономия средств и времени . Он также генерирует на меньше мусора . Многие домовладельцы выбирают этот метод, когда есть возможность. Замена кровли может быть выполнена один раз за весь срок службы крыши.

Часто используется для замены старой изношенной крыши, имеющей «хорошие кости» (без повреждений настила) . Это может быть сделано, чтобы изменить эстетику дома, а также. Замена кровли с использованием системы обрешетки — это простой способ получить «новую» крышу , не прибегая к полному сносу.

Обрешетка также укрепляет крышу. Вы получаете все преимущества новой крыши без недель строительного беспорядка. Это может быть отличным решением для владельцев недвижимости, которые ищут недорогой способ замены своей крыши.

Типы кровельных систем

Хотя кровельные рейки чаще всего изготавливаются из металла или дерева , они могут быть изготовлены из других материалов, таких как пластик или композит. Существует несколько различных типов обрешетки, некоторые из них сочетают в себе два материала до 9. 0013 получить нужный эффект .

Например, приподнятые рейки представляют собой стандартные деревянные рейки, к нижней стороне которых прикреплен пластиковый блок (в некоторых случаях деревянный), чтобы «поднять» рейку на определенную заданную высоту . Приподнятая рейка используется для повышения энергоэффективности .

Приподнятые обрешетки обычно используются с черепичными крышами. Они пропускают воздух и предотвращают попадание тепла, поглощаемого плиткой, на подстилающий слой, а также его передачу на чердак. Пространство, создаваемое приподнятой обрешеткой, составляет натуральная форма изоляции . Это также имеет дополнительное преимущество, заключающееся в том, что влага не попадает на крышу. Эти типы реек дороже, чем другие типы реек.

Традиционные деревянные рейки имеют стандартный размер 1″x2″x4″ и изготовлены из твердой древесины. Металлические рейки используются с металлическими панелями крыши. Пластиковые рейки также появились в последнее десятилетие, но используются гораздо реже, чем рейки других типов.

Схема обрешетки

Обрешетка может быть уложена горизонтально или в поперечном направлении. Как упоминалось ранее, расстояние между рейками во многом зависит от размера укладываемой черепицы, плитки или панелей. Расположение реек очень важно для конечного результата.

Большинство экспертов по кровле согласны с тем, что согласованность планировок важна для отрасли, но в настоящее время не существует стандарта. Обычно латы устанавливаются на 24 дюйма по центру, но это может различаются в зависимости от строительных норм . Гвозди 8d или скобы используются для крепления обрешетки к доскам настила.

Деревянные рейки являются экономичным вариантом , который особенно важен для черепичной кровли. Бетонную плитку можно легко зацепить за тесто, большинство из них поставляются с уже установленными крючками именно для этой цели. Проникновение гвоздей на 3/4 дюйма может уменьшить количество проникновений в подложку, что, конечно же, может снизить риск протечек и проблем с влажностью .

Рейки обычно устанавливаются с зазором примерно каждые четыре фута или около того. Этот метод установки обрешетки может помочь гарантировать, что если какая-либо вода попадет под действием проливного дождя, вода найдет щель и будет стекать по обрешетке и с крыши.

Пластиковые рейки имеют каналы, благодаря которым вода беспрепятственно стекает через рейку, а не под кровельный материал. Пластиковые рейки дороже из-за этого дополнительного элемента дизайна.

Почему рейки — отличный вариант для любой крыши?

Добавление реек к вашей кровельной системе может увеличить стоимость, но эти дополнительные затраты могут быть в значительной степени компенсированы за счет экономии энергии . Реечная крыша может служить дольше, быть более прочной, обеспечивает более высокий уровень энергоэффективности .

В некоторых вариантах кровли, таких как черепичная кровля, рейки необходимы для обеспечения равномерной укладки плитки и отсутствия избыточных выступов, которые могут привести к повреждению водой. Вагонная кровля – отличный вариант для повторной кровли.

Это также отличный вариант , если вы планируете установить солнечные панели на крыше в будущем. Солнечные панели могут представлять опасность для прямых кровельных систем. Установка солнечных панелей на фанерной крыше означает, что настил и подстилающий слой защищены от проникновения.

На современных металлических крышах практически всегда используются рейки. Если вы хотите добавить к своей конструкции металлическую крышу, металлические рейки будут частью проекта. В случае металлических крыш их долговечность во многом зависит от размещения обрешетки.

Заключение

Обрешетка — это не то, о чем большинство людей задумываются. Если вы не работаете в кровельной или строительной отрасли, вы, вероятно, никогда не задумывались о важности этих простых материалов и о том, как они могут повлиять на характеристики крыши .

Если вы подумываете о новой крыше, подумайте о том, какую ценность имеет реечная крыша для вашего имущества. Варианты кровельных реек открываются заново, чтобы помочь людям экономить энергию и добиться долголетия своей крыши, на которую они надеются.

Последние сообщения

Самые популярные сообщения

Расширенный металлический потолок в ресторане аэропорта, гостинице, КТВ, фабрике, студии

Расширенный металлический потолок плитка придает потолкам потрясающий высокотехнологичный вид в современных внутренних помещениях. Изготовленные из переработанного материала на 35-55 процентов, эти просечно-вытяжные плиты доступны в трех различных вариантах с акустической подложкой или без нее. Чтобы соответствовать вашему уникальному видению, укажите нестандартный размер или отличительный цвет металла, чтобы дополнить металл. Для идеального соответствия стандартным цветам металла используйте систему потолочных решеток белого или сатинированного хрома.

Спецификация просечно-вытяжного потолка:

• Материалы: алюминий или алюминиевый сплав, железо, углеродистая сталь, нержавеющая сталь.
• Формы отверстий: ромбовидные, квадратные, чешуйчатые, шестигранные.
• Обработка поверхности: полиэфирное порошковое покрытие , напыление, анодирование, оцинковка, полировка.
• Цвета: белый, красный, желтый, синий, фиолетовый, оранжевый, зеленый, черный или по требованию.
• Толщина: 0,5 мм – 3,0 мм.
• Длина: 1 м – 2,5 м.
• Ширина: 0,5 м – 2 м.
• Открытая площадка: 61% – 84%.

Особенности металлического потолка:

• Украшение. С гладким и современным видом.
• Звукоизоляция и звукопоглощение.
• Прочный и долговечный. Плитки с хорошей твердостью формируются из цельного куска металла.
• Экологически безопасен – не требует расточительного расхода материалов.
• Screening — практичная и эффективная фильтрация света.
• Долгий срок службы. С коррозионной стойкостью.
• Легко устанавливается и сочетается с лампами или другими деталями потолка.
• Цвет поверхности стабилен в течение 10 лет при использовании внутри помещений.

Применение:

Расширенный металлический потолок широко используется в местах с требованиями звукоизоляции или отделки, торговых центрах, супермаркетах, холлах, аэропортах, автовокзалах, ресторанах, гостиницах, школах, КТВ, фабриках, студиях, галереях, жилых помещениях. здания и другие места с требованиями контроля шума и украшения.

EMC -01: Потолочная плита из расширенного металла различных цветов для украшения.

EMC -02: Потолочная плита из просечно-вытяжного листа.

EMC -03: Расширенный металлический потолок с разнообразной формой отверстий для украшения.

EMC -04: Расширенный металлический потолок легко сочетается с лампами или другими деталями потолка.

EMC -05: Расширенный металлический потолок в конференц-зале для отделки и звукоизоляции и поглощения.

EMC -06: Расширенный металлический потолок в офисном здании для отделки.

В основном мы предлагаем три типа подвесных металлических потолков:

• Стандартный предлагает утонченный европейский стиль для современных офисов, вестибюлей, розничных магазинов и многого другого.
• Модель среднего размера обеспечивает современный вид в залах заседаний, музеях и ресторанах.
• Большой сетчатый узор придает драматический стиль входам, стадионам и конференц-центрам.

Запрос на наш продукт

Anping Fresh Expanded Metal Factory.
