Обратный клапан для бойлера ещё иногда называют предохранительным. Ошибки в этом нет. Конструктивной особенностью запорной арматуры для водонагревателя, является то, что она состоит из двух перпендикулярно расположенных по отношению друг к другу клапанов. Один из них, расположенный в трубке большего диаметра, обратный. Другой, расположенный в трубке меньшего диаметра, предохранительный.

Обратный клапан служит для предотвращения вытекания жидкости из бойлера в водопроводную сеть при превышении напора в баке над давлением в сети холодного водоснабжения (ХВС).

Предохранительный клапан, по сути, является сбросным, автоматическим устройством, срабатывающим под воздействием избыточного давления на входе перед клапаном.

Оба устройства имеют одинаковую конструкцию тарельчатого типа. Различаются, пропускной способностью и давлением настройки. Говоря проще, диаметром труб и жёсткостью прижимных пружин.

Предохранительный клапан для водонагревателя корректнее было бы назвать системой клапанов, так как их в устройстве два.

Расположены они в латунном или никелированном корпусе. В нижней части корпуса стоит обратный клапан, предотвращающий отток воды из водонагревателя при понижении давления в системе. В перпендикулярном ответвлении имеется другой клапан, который при превышении давления позволяет выпускать часть воды через штуцер.

Пока давление в бойлере меньше чем то, которое в водопроводе (при заполнении или при открытом кране), тарельчатая пластина обратного клапана отжата потоком воды. Как только давление выравнивается, пружина поджимает пластину к выступам корпуса, перекрывая поток воды.

При включенном нагреве происходит постепенное увеличение температуры воды, а вместе с ней растет и давление. Пока оно не превышает предельное, ничего не происходит.

При достижении порогового уровня давление сжимает пружину предохранительного клапана, открывается выход к штуцеру. Некоторая часть воды из бойлера стравливается через штуцер. При понижении давления до нормального пружина запирает проход, вода перестает стекать.

По принципу работы понятно, что вода из штуцера будет постоянно подкапывать. Это происходит при нагреве воды, при понижении давления в водопроводе. Если вы периодически видите на штуцере воду, значит все работает нормально. Но сливающуюся жидкость надо отводить. Для этого на патрубок надевают трубку подходящего диаметра, обязательно закрепляют ее хомутом. Нормальное рабочее давление бойлера — от 6 Бар до 10 Бар. Без механического крепления трубку сорвет в два счета, так что хомут подбираем качественный, затягиваем хорошо. Выводят трубку в ближайший канализационный слив.

Еще один момент: трубка на штуцер нужна прозрачная и желательно армированная (так называемая «елочка»). Почему армированная понятно — из-за давления, а прозрачная — для возможности контроля работоспособности устройства.

Наши специалисты с радостью помогут вам выбрать наилучшее по качеству и цене решение для любых помещений

Введите текст

Введите текст

Заявки обрабатываются с 9-00 до 20-00, по
будням.
Передавая свои данные, вы даете согласие на

обработку персональных данных

Обратный клапан для водонагревателя: как выбрать и пользоваться

Электрический водонагреватель создает комфорт в доме, обеспечивая жильцов горячей водой. Но те, кто часто с ним сталкивался, знает, что бойлер может таить определенную опасность, связанную с разрывом емкости при неправильном ее монтаже. Избежать этого поможет правильно собранная схема, включающая обязательную установку предохранительного узла.

Содержание

• 1 Назначение предохранительного клапана
• 2 Принцип работы
• 3 Существующие разновидности клапанов
• 4 Правила монтажа
• 5 Возможные поломки и метод их устранения

Назначение предохранительного клапана

Чтобы понять, для чего нужен предохранительный клапан на водонагревателе, надо вспомнить уроки физики. Нагретая до температуры 90^оС вода расширяется примерно на 3%. Нетрудно подсчитать, что внутри бойлера емкостью 50 л во время работы объем горячей воды будет увеличиваться на 1,5 л. Если ее не слить, емкость просто разорвет. Чтобы этого не случилось, ставится клапан, рассчитанный на определенное давление. При достижении критической отметки механизм срабатывает, стравливая лишнюю жидкость в канализацию.

Вот для чего нужен такой механизм. Его устройство защищает бойлер от избыточного давления, происходящего при нагревании воды.

Принцип работы

Если внимательней рассмотреть устройство клапана и принцип его работы, то весь механизм можно назвать системой клапанов. Это потому, что их в одном корпусе находится два. Работа первого ясна, через него стравливается лишнее давление из бойлера. Механизм соединен с боковым отверстием корпуса. А для чего нужен второй – обратный клапан? Устройство механизма внутри корпуса таково, что обратный клапан стоит снизу напротив входного отверстия. Он не дает холодной воде вытекать из бойлера при отсутствии давления внутри водопровода.

Принцип работы механизма следующий:

1. До тех пор, пока внутри водонагревателя давление меньше водопроводного, вода отжимает пластину обратного клапана, постоянно поступая в емкость. После того как давление сровняется, пружина придавливает пластину к гнезду корпуса, предотвращая этим поступление жидкости внутрь бака.
2. Дальнейшая работа механизма состоит из ожидания. Жидкость внутри бойлера постепенно расширяется от нагревания, и пока давление не дойдет до критической отметки, система клапанов закрыта.
3. После превышения допустимого предела давление горячей воды сжимает пружину предохранительного клапана. Пластина выходит из гнезда корпуса, открывая отверстие, куда будут стекать излишки жидкости. Дойдя до нормальных пределов, пружина прижимает пластину обратно к седлу, установив механизм в исходное состояние.

Рассмотрев устройство и принцип работы механизма, можно делать выводы, почему часто капает вода на выходе. Это будет происходить всегда при повышении температуры жидкости и понижении водопроводного давления, что указывает на нормальную работу устройства.

Далее возникает вопрос, куда девать вытекающую из бокового отверстия жидкость. Для слива воды к выходному отверстию подсоединена ПВХ трубка. Она должна быть армированной и закрепленной хомутом к патрубку. Эти требования к выполнению обязательны, так как рабочее давление, находящееся в пределах 6–10 Бар, сорвет и разорвет трубку. Иногда задают вопрос, зачем делать слив из прозрачной трубки? Ответ прост, для удобства. Сквозь прозрачные стенки удобно контролировать работу. То есть будет видно, течет вода или капает, что часто может указать на неисправность механизма.

Существующие разновидности клапанов

Обычный обратный клапан для водонагревателя производится в разном исполнении. Хотя внешний вид и принцип работы практически одинаковы, все же существуют некоторые нюансы.

Каждое видоизменение конструкции помогает комфортно пользоваться бойлером, а иногда, наоборот, мешает:

• предохранительный клапан с рычажком удобен для контрольной проверки механизма на работоспособность, которую надо проводить ежемесячно. Приподнимая флажок, рычаг принудительно открывает сливное отверстие. Это также помогает полностью слить воду с водонагревателя при аварийной ситуации. Некоторые модели имеют флажки, закрепленные винтом. Он предохраняет механизм от случайного открытия;
• когда происходит установка или замена клапана, надо обращать внимание на наличие стрелки направления и маркировки допустимого рабочего давления. При отсутствии таковых направление движения жидкости можно узнать по расположению пластины в гнезде, заглянув внутрь корпуса. А как узнать рабочее давление, ведь оно испытывается только проверками? Да никак, и продавцы в этом тоже не помогут. Поэтому такие модели лучше не устанавливать;
• сами штуцера, через которые сбрасывается вода, тоже могут иметь свои различия. На длинный выступ в форме елочки удобно надевать трубку и фиксировать ее хомутом. Короткий штуцер тоже имеет утолщение на краю для удерживания шланга, но для хомута здесь места мало. Трубку придется обжимать проволокой;

• если предохранительный клапан не оборудован флажком, он предназначен только для принудительного слива. Проверить его работоспособность контрольным сливом невозможно. Хорошо, если на корпусе имеется резьбовой колпачок для обслуживания. Открутив его, можно почистить засорившийся механизм. Бывают дешевые необслуживаемые модели. От таких клапанов вообще надо отказаться из-за опасности их использования.

Рассмотренные виды клапанов обычно используются на бойлере емкостью до 60л. В большом водонагревателе клапан идет совместно с манометром и запорным краном. На штуцере нарезана резьба, что делает крепление сливного шланга надежным.

Правила монтажа

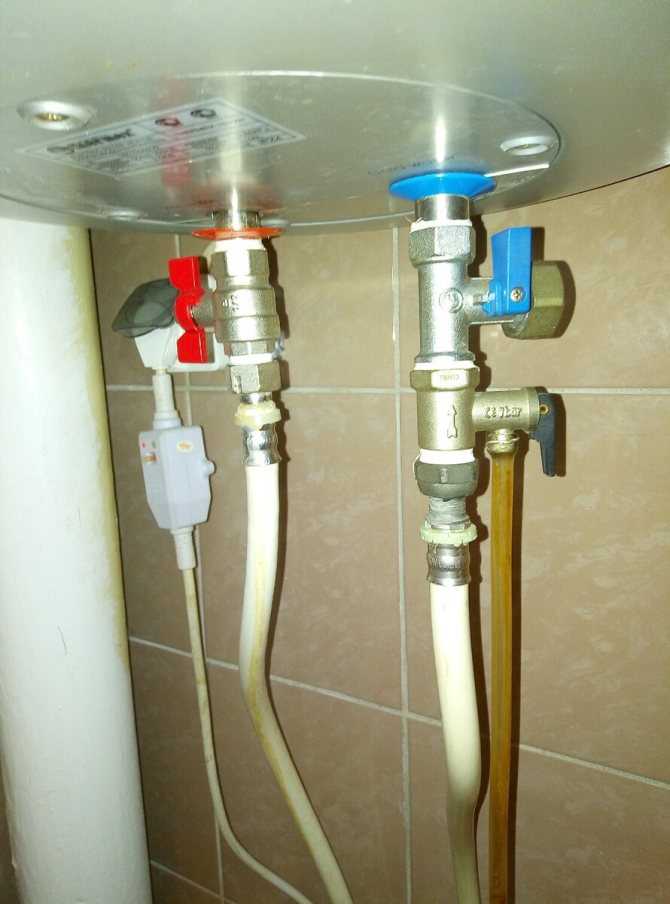

Чтобы работа бойлера была безопасной, надо правильно установить обратный клапан в систему. Обычно он идет в комплекте водонагревателя. При отсутствии, предохранительное устройство надо подобрать отдельно, причем допустимое давление клапана должно соответствовать рабочему давлению бойлера. Все параметры можно узнать из инструкции изделия.

Установка предохранительного узла на бойлер может осуществляться с переходниками и без них, но с соблюдением определенных правил:

• предохранительный клапан необходимо установить на ветку водопровода, подающую холодную воду внутрь бака;
• размещают клапан между запорным краном и емкостью. Если подходит резьба, его просто накручивают на резьбовой патрубок бака, а непосредственно на резьбу клапана накручивают кран;
• установка должна производиться строго по указанному стрелкой направлению. Все резьбовые соединения герметизируют льном или ФУМ лентой;
• затягивать резьбу надо плотно, чтобы избежать протечек, но большие усилия прилагать тоже нежелательно. Бронзовый корпус может лопнуть, что приведет к дополнительным расходам на покупку нового изделия.

Устройство некоторых моделей клапанов может отличаться наличием регулятора срабатывания механизма по давлению. Принцип его регулировки заключается в ослаблении или подтягивании прижимной пружины. Надо знать, что изначально механизм уже отрегулирован производителем, и вносить туда свои изменения, не имея опыта, нельзя.

После монтажа, внутрь водонагревателя набирают воду для проверки всех соединений. Если появилась течь, можно попробовать подтянуть резьбу. В противном случае придется сливать воду для переупаковки соединений. Проверить работоспособность клапана можно поворотом флажка. Если при этом действии вода из штуцера течет, а после возвращения флажка в исходное положение течь прекращается, значит, механизм работает исправно.

Возможные поломки и метод их устранения

Поломка предохранительного узла выражается постоянным протеканием воды или ее полным отсутствием. Если жидкость течет или капает только при нагреве, что удобно наблюдать через прозрачную трубку, значит, все работает исправно. Для этого и нужен этот узел.

Давайте рассмотрим возможные причины протекания:

• бывает, вода капает из холодного бойлера. Здесь можно понаблюдать за частотой капели. Если она учащается, а затем утихает, возможно, водопроводное давление превышает допустимые нормы. Обратный клапан постоянно находится открытым и избыточное давление воды, проходя через водонагреватель, стравливается. После нормализации водопроводного давления течь прекратится. При частом повторении таких ситуаций желательно на входе водопровода в дом установить редуктор;
• иногда вода капает из-за того, что под седло пластины попал мусор. Исправить положение можно периодическим стравливанием жидкости с помощью аварийного рычажка. Вытекающая вода вымоет грязь, пластина плотно сядет в седло, и капель прекратится до нагревания бойлера. Когда стравливание не дало положительных результатов, у разборной модели вытягивают пружину для очистки от грязи. Если это не помогло или корпус предохранительного узла неразборный, его придется только менять новым;
• обычно протекающая вода приносит дополнительные расходы, но зато отсутствует опасность разрыва водонагревателя. Плохо, если жидкость вообще не течет и не капает. Это может быть из-за накипи в самом механизме или внутри штуцера. Здесь поможет только механическая прочистка или узел лучше поменять;
• некоторые модели клапанов могут течь из-за неправильной установки. Их надо накручивать только на четыре оборота, иначе продавливается регулировка. Сейчас продаются усовершенствованные модели с ограничителем, которые можно накручивать до упора. Неопытному человеку лучше всего отдать предпочтение именно такой конструкции;
• случаются ситуации, что человек грешит на клапан, а виноват сам бойлер. Это связано со стремительным ростом давления на выходе водонагревателя при его нагреве. Первая причина возникает при поломке терморегулятора, который можно заменить новым. Вторая причина – худшая. Дешевые китайские изделия внутри емкости имеют мало места для расширения жидкости. Это можно исправить установкой гидроаккумулятора или приобретением качественного бойлера.

Работоспособность предохранительного узла обезопасит жильцов дома от ожогов, которые можно получить во время разрыва бойлера с кипятком. Главное, надо помнить, что вместо такого узла нельзя ставить простой обратный клапан. Это только усугубит ситуацию.

Держите подсказку: как заменить обратный клапан водонагревателя

Поделиться этой записью!

5
акции

• 5

В нашем доме на колесах внезапно перестала работать горячая вода. Вода не была холодной; на самом деле из крана не текла вода. Холодная вода работала нормально. После поиска в Google я смог сузить проблему до неисправного обратного клапана на водонагревателе. Этот клапан позволяет воде вытекать из водонагревателя, но не обратно. Поскольку это механическая часть с движущимися частями, они со временем могут выйти из строя и выйти из строя.

К счастью, замена одного из них стоила довольно недорого, от 5 до 10 долларов. Обратный клапан для водонагревателя RV можно приобрести через Amazon. Снял на видео весь процесс замены обратного клапана. Вы можете решить эту проблему самостоятельно, если она возникнет.

Для получения дополнительных советов и рекомендаций по жизни в доме на колесах посетите нашу страницу информации о доме на колесах!

Если вы хотите помочь нам идти по следу, вы можете использовать нашу партнерскую ссылку, чтобы совершать обычные покупки на Amazon здесь.

Кроме того, не забудьте заглянуть в наш Магазин для автофургонов , где вы найдете новейшую одежду в тематике автофургона, созданную вами искренне!

Как всегда… безопасных путешествий и счастливых дорог!

Напоминаем: мы получаем комиссию за покупки, сделанные по ссылкам в этом посте, поэтому, если вы решите совершить покупку или подписаться на подписку, это поможет нам поддерживать развитие сайта. Мы ценим всех наших читателей, несмотря ни на что. Как всегда, безопасных путешествий и счастливых троп.

Архивы
Выбрать месяц Август 2021 Июль 2021 Апрель 2021 Февраль 2021 Январь 2021 Сентябрь 2020 Июль 2020 Июнь 2020 Май 2020 Март 2020 Февраль 2020 Январь 2020 Декабрь 2019 Ноябрь 2019 Октябрь 2019 Сентябрь 2019 Июль 2019 Октябрь 2018 г. Сентябрь 2018 г., июнь 2018 года, май 2018 апрель 2018 г. Март 2018 г. Февраль 2018 г. Январь 2018 г. Ноябрь 2017 г. Октябрь 2017 г. Июнь 2017 г., май 2017 г. Апрель 2017 г. Март 2017 г. Февраль 2017 г. Январь 2017 г. Декабрь 2016 г., ноябрь 2016 г., октябрь 2016 г., август 2016 г., июнь 2016 г., май 2016 г., апрель 2016 г. Март 2016 Февраль 2016 Январь 2016 Декабрь 2015 Ноябрь 2015 Октябрь 2015 Сентябрь 2015 Июль 2015 Июнь 2015 Май 2015 Апрель 2015 Март 2015 Февраль 2015 Январь 2015 Декабрь 2014

Ознакомьтесь с нашим руководством по монтажу

Подумайте об уборке урожая сахарной свеклы

Это может быть прилично оплачиваемой работой, и они нанимают! Если вы подаете заявку, обязательно сообщите им, что Леви и Натали Хенли направили вас. Они присылают нам небольшой чек за каждого реферала. Нажмите на баннер, чтобы узнать больше.

способов поддержать нас

Магазин на Amazon.com

Мы являемся участником партнерской программы Amazon Services LLC, партнерской рекламной программы, предназначенной для предоставления таким сайтам, как наш, средств для получения платы за рекламу. Просто сделайте свои обычные покупки на amazon.com, нажав кнопку ниже.

Купите нам пива!

Политика конфиденциальности и использования файлов cookie

Оптимизировано с помощью PageSpeed ​​Ninja

10 самых популярных мифов об установке водонагревателей

В IM Home Inspections мы обнаруживаем, что большое количество водонагревателей, с которыми мы сталкиваемся, имеют одну или несколько проблем из-за неправильной установки. И мы часто встречаем людей, верящих в мифы о том, как должен быть установлен водонагреватель.

Давайте рассмотрим 10 самых популярных мифов об установке водонагревателей.

Примечание: эта статья относится только к Калифорнии.

Миф 1: Расширительный бачок предназначен только для хранения дополнительной воды на случай, если она закончится.

Правда: Расширительный бак частично заполнен воздухом и предназначен для поглощения избыточного давления воды, вызванного тепловым расширением. Помните, что при нагревании вода расширяется. Эта расширяющаяся вода должна куда-то деваться. В открытой водопроводной системе расширяющаяся вода может проталкиваться обратно по трубе в городское водоснабжение. Однако в большинстве домов в районе Лос-Анджелеса у нас есть редукционный клапан для регулирования давления воды внутри дома. После установки напорного клапана расширяющаяся горячая вода не может просто поступать обратно в городскую сеть. Клапан создает так называемую закрытую систему.

Сантехнические нормы штата Калифорния:

608.3 Расширительные баки и комбинированные клапаны ограничения температуры и давления

«Система водоснабжения, снабженная обратным клапаном, обратным клапаном или другим нормально закрытым устройством, предотвращающим рассеивание давления в здании обратно в водопроводную сеть. водовод, независимо от типа используемого водонагревателя, должен быть с одобренным, зарегистрированным и соответствующего размера расширительным баком или другим утвержденным устройством, имеющим аналогичную функцию для контроля теплового расширения. Такой расширительный бак или другое одобренное устройство должно быть установлено со стороны здания обратного клапана, устройства предотвращения обратного потока или другого устройства, а его размер и установка должны соответствовать инструкциям производителя по установке».

Типичный клапан давления воды

Миф 2: Безбаковому водонагревателю НЕ нужен расширительный бак устройство, предотвращающее сброс давления в здании обратно в водопровод,

независимо от типа используемого водонагревателя , должно быть снабжено одобренным, включенным в перечень и соответствующим размером расширительным баком “

Код специально не освобождает водонагреватели без бака.

Кроме того, в каждом руководстве по установке безбакового водонагревателя, которое я читал до сих пор, говорится, что в закрытых водопроводных системах требуется расширительный бак.

Кроме того, многие производители изготавливают расширительные баки специально для безбаковых водонагревателей, например, терморасширительный бак ZEP-1 из нержавеющей стали.

Проточный водонагреватель с расширительным бачком

Миф 3: Соединительный провод не имеет ничего общего с моим водонагревателем

Правда: Соединительный провод, соединяющий трубы горячей воды, холодной воды и газа, служит двум целям. Во-первых, в водонагревателе у вас есть медь, которая соединяется со стальными фитингами водонагревателя, которые подвергаются небольшому электрическому потенциалу, называемому электролизом, который может привести к коррозии. Соединительный провод позволяет этому слабому току между водопроводными трубами обходить медно-стальные фитинги и уменьшать коррозию.

Во-вторых, электрическая система заземления дома обычно подключается к трубе подачи холодной воды в дом. И газовые, и водопроводные металлические трубы должны быть заземлены. Водонагреватель создает разрыв между трубами холодной воды и трубами горячей воды в доме. Соединение трубы холодной воды с трубой горячей воды и газовой трубы водонагревателя с газовой трубой помогает обеспечить электрическое заземление всей водопроводной и газовой системы.

Это описано в электротехнических нормах штата Калифорния 250.104

Миф 4: Клапан TPR может сбрасывать воду на пол

Клапан сброса температуры, обычно называемый TPR или TPRV, представляет собой устройство, предотвращающее взрыв водонагревателей. Если водонагреватель перегреется, он может выйти из строя или взорваться и причинить значительный ущерб как имуществу, так и людям. Клапан TPR — это специальный клапан, который открывается и выпускает горячую воду из водонагревателя в случае перегрева водонагревателя. Они требуются Калифорнийским сантехническим кодексом 505.2.

Клапаны TPR должны быть подключены к выпускной трубе. В старых правилах просто говорилось, что труба должна заканчиваться не менее чем в 6 дюймах от пола. Проблема в том, что горячая вода испортит места вокруг водонагревателя. Так, в 2010 году код был изменен и теперь гласит

608.5(3) Отводящий трубопровод

«Отводящий трубопровод должен самотеком выходить через воздушный зазор в дренажную систему или за пределы здания с окончанием труба не выше 2 футов (610 мм) и не менее 6 дюймов (152 мм) над землей и направлена ​​вниз».

При прокладке отводной трубы вне дома вероятность повреждения имущества снижается.

В клапане TPV отсутствует выпускная труба

Миф 5: Клапан TPR может сливаться в поддон

Правда: Если бы клапан TPR открылся и выпустил горячую воду, поддон не смог бы уловить и слить вода быстро. Скорее, горячая вода просто выплеснется и повредит область вокруг водонагревателя, что сведет на нет весь смысл выпускной трубы.

Код ставит просто
608.5(7) «Слив из предохранительного клапана в поддон водонагревателя запрещен».

Миф 6: Небольшие водонагреватели не нужно закреплять ремнями

507.2 Сейсмостойкие положения

«Водонагреватели должны быть закреплены или закреплены ремнями, чтобы противостоять горизонтальному смещению из-за землетрясения. Обвязка должна быть в точках в пределах верхней трети (1/3) и нижней трети (1/3) его вертикальных размеров. В нижней точке должно сохраняться минимальное расстояние в четыре (4) дюйма (102 мм) над органами управления с обвязкой».

Для небольших водонагревателей не предусмотрено никаких положений или исключений.

Миф 7: Для больших водонагревателей требуется 3 или 4 ремня

Truth, California Plumbing Code 507.2 Seismic Provisions не содержит ссылок на размеры. Часто можно услышать, как люди говорят, что водонагреватели на 75 галлонов нуждаются в 3 ремнях или водонагреватели на 100 галлонов нуждаются в 4 ремнях, но в Калифорнийском санитарном кодексе нет положения, подтверждающего эти утверждения.

Миф 8.

Водонагреватель — это только предложение, но не обязательно

Правда: Сантехнические правила Калифорнии

507.5 Водосборный поддон

«Если водонагреватель расположен на чердаке. в или на мансардно-потолочном узле, узле пол-потолок или узел пол-черный пол, где повреждение вызвано протечкой водонагревателя , под водонагревателем должен быть установлен водонепроницаемый поддон из коррозионно-стойких материалов толщиной не менее 3 /4 дюйма (20 мм) в диаметре слив в утвержденное место».

Это означает, что если водонагреватель не расположен снаружи или каким-либо образом не установлен таким образом, чтобы капли не наносили ущерб окружающей среде, требуется поддон для сбора капель. А водосточная труба должна идти куда-то, что также не нанесет ущерба окружающей местности.

Без поддона протечка может привести к повреждению прилегающих территорий

Миф 9: Водонагреватель должен быть на 18″ выше пола гаража

Правда: В какой-то момент это действительно было правдой. Причина заключалась в том, что раньше водонагреватели имели открытое пламя, а пары бензина, растворителя для краски и других легковоспламеняющихся веществ, найденных в гараже, потенциально могли контактировать с открытым пламенем. Считалось, что 18 дюймов достаточно, чтобы предотвратить контакт таких паров, которые задерживаются у земли, с открытым пламенем. Но, начиная с середины 2003 года, водонагреватели объемом 50 галлонов и меньше начали производить с конструкцией, устойчивой к возгоранию горючих паров (FVIR), что устранило эту проблему. Вскоре последовали водонагреватели емкостью более 50 галлонов. Сейчас невозможно купить водонагреватель, не являющийся FVIR.

Код теперь гласит:

507.13 Установка в гаражах:

«В гаражах и в прилегающих помещениях, выходящих в гараж и не являющихся частью жилой устройства расположены на высоте не менее 18 дюймов (457 мм) над полом , если они не указаны как устойчивые к воспламенению легковоспламеняющихся паров».
