Обратные клапана для воды: Обратный клапан для воды. обратный клапан для воды купить от 191 руб.

Содержание

Обратный клапан. Виды и принцип работы затвора

Обратный клапан – это устройство, которое пропускает поток воды в трубопроводе только в одном направлении, как ниппель в автомобильной шине. Обратные клапаны являются устройствами прямого действия, это значит, что для их работы не требуется источников энергии или внешнего управления; открытие и закрытие клапана происходит за счёт движения потока воды сквозь него.

Принцип работы обратного клапана заключается в том, что в изначальном своём состоянии он закрывается: под действием пружины захлопка перекрывает клапан. Если давление воды на входе возрастает, то есть вода давит на захлопку сильнее, чем пружина, то клапан открывается и пропускает поток воды сквозь себя. Когда давление на входе падает, клапан опять закрывается, потому что на какой-то момент поток воды останавливается (давление на входе и на выходе одинаковое) и силы пружины хватает, чтобы закрыть клапан. Вода со стороны выходного отверстия обратного клапана так же давит на захлопку и не даёт ей открыться.

Виды обратных клапанов

По внутреннему устройству и назначению обратные клапаны для воды подразделяются на следующие виды — клапан межфланцевый, пружинный дисковый и двухстворчатый.

Пружинный

Это самая компактная конструкция среди всех видов.

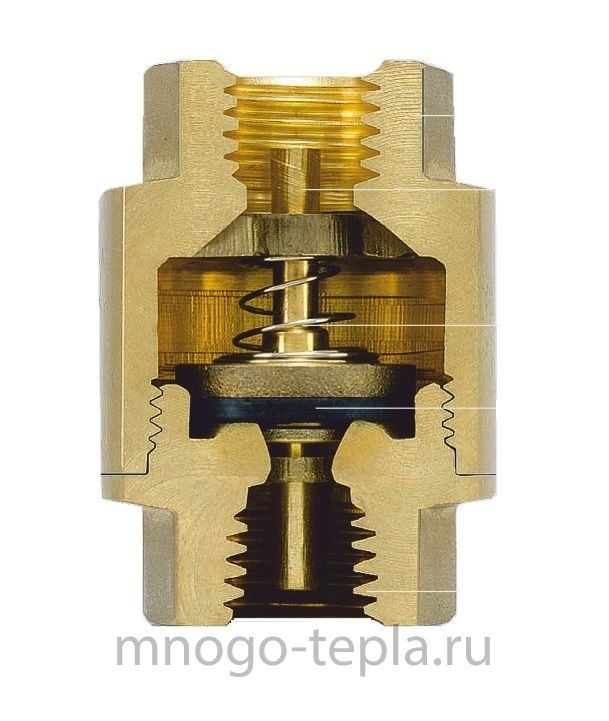

У пружинного дискового клапана затвором служит диск (пластина) с прижимным элементом – пружиной. В рабочем состоянии диск под давлением воды отжимается, обеспечивая свободный проток. При понижении давления пружина прижимает диск к седлу, перекрывая проточное отверстие.

Диапазон размеров обратного клапана 15 – 200 мм.

Двустворчатый

В сложных гидросистемах при остановке насоса может произойти гидроудар, который способен нанести повреждения системе. В таких системах применяются двухстворчатые клапаны: в больших и сложных системах – с амортизаторами для смягчения гидроударов.

В них запорный диск под действием потока воды складывается пополам. Обратный поток возвращает диск в исходное состояние, прижимая его к седлу. Диапазон размеров 50 мм – 700 мм, еще больше, чем у пружинных дисковых клапанов.

Межфланцевый

Основными преимуществами межфланцевых обратных клапанов являются меньшие размеры и малый вес. В их конструкции отсутствуют фланцы для крепления к трубопроводу. За счет этого вес снижается в 5 раз, а общая длина в 6-8 раз по сравнению со стандартными обратными клапанами данного проходного диаметра.

Достоинства: простота монтажа, эксплуатации, возможность устанавливать кроме горизонтальных участков трубопровода, также на наклонные и вертикальные. Недостаток – необходим полный демонтаж при ремонте клапана.

Клапан обратный поворотный или лепестковый

В данной конструкции запорным элементом является золотник – «захлопка». Ось поворота «захлопки» находится выше проходного отверстия. Под действием напора «захлопка» откидывается и не препятствует прохождению воды. При понижении давления ниже допустимого золотник падает и захлопывает проходной канал.

В обратных клапанах большого диаметра происходит сильный удар золотника о седло, что приводит к быстрому выходу конструкции из строя.

При дальнейшей эксплуатации это провоцирует возникновение гидравлического удара при срабатывании обратного клапана. Поэтому поворотные обратные клапаны разбиваются на две группы: Простые – клапаны с диаметром до 400 мм. Их применяют в системах, где ударные явления не могут серьезно повлиять на работу гидросистемы и самого клапана.

Безударные – клапаны с устройствами, обеспечивающими плавную и мягкую посадку золотника на седло.

Преимуществом поворотных клапанов является способность обеспечивать работу в системах больших размеров и невысокая чувствительность к загрязнению среды. Недостаток – необходимость применения демпфера в клапанах большого диаметра.

Обратный шаровый

Принцип работы обратного шарового клапана аналогичен принципу действия межфланцевого пружинного дискового клапана. Запорным элементом в нем является шар с пружиной, прижимающей его к седлу. Шаровые обратные клапаны применяют в системах с трубами небольшого диаметра, чаще всего в сантехнике.

Клапан обратный шаровый проигрывает пружинному дисковому клапану в габаритах.

Обратный подъемный

В обратном подъемном клапане запорным элементом является подъемный золотник. Под действием давления воды золотник поднимается, пропуская поток. При падении давления золотник опускается на седло, препятствуя обратному ходу потока.

Такие клапаны устанавливаются только на горизонтальных участках трубопроводов. Обязательное условие – вертикальное расположение оси клапана.

Преимущество обратного подъемного клапана – возможность ремонта без демонтажа всего клапана. Недостаток – высокая чувствительность к загрязненности среды.

Клапаны подразделяются на четыре группы по способу крепления.

Крепление под приварку. Обратный клапан крепится к трубопроводу сваркой. Применяется при работе в агрессивных средах.

Фланцевое крепление. Обратный клапан соединяется с трубопроводом через фланцы с уплотнением.

Муфтовое крепление. Обратный клапан крепится к трубопроводу через резьбовую муфту. Применяется в системах небольшого диаметра.

Межфланцевое крепление. Обратный клапан не имеет своего крепежного узла. Зажимается между фланцами трубопровода. Применяется на участках с ограничением по габаритам.

Обратные клапаны применяются, например, в системе водоснабжения: при работающем насосе вода подаётся в трубопровод под давлением, клапан открывается и «пропускает» воду дальше по трубопроводу, а когда насос выключается, обратный клапан закрывается и не выпускает воду обратно. Давление до обратного клапана падает до нуля, но после него остается.

Большой выбор обратного клапана от итальянского производителя RSK и Valtec, австрийского HERZ и германской компании Honeywell можно приобрести на сайте компании Акваленд.

Вернуться к списку

Обратные клапаны — конструкция, разновидности, критерии выбора клапанов

Поиск по всему каталогуКотлы и автоматика для них Газовые котлы Ariston Baxi Buderus Ferroli Navien Protherm Vaillant Электрические котлы E. C.A Ferroli Navien Protherm Vaillant Ресурс Эван Твердотопливные котлы Kentatsu Protherm Zota Дымоходы Котельная автоматика и стабилизаторы Стабилизаторы напряжения Терморегуляторы GSM-модули Датчики При плохом заземлении Защита от скачков напряжения ИБП для котлов Доп. оборудование для ИБП Аксессуары и принадлежности Запчасти для котлов для электрических котловНасосы Запчасти для насосов Grundfos Скважинные насосы Колодезные насосы Насосные станции Поверхностные насосы Рециркуляционные насосы Циркуляционные насосы Насосы для кондиционирования Повысительные насосы Канализационные насосы и установки Насосные установки для отвода конденсата Дренажные насосы Ёмкости для дренажных насосов Автоматика и доп. комплектация Кабель погружной Оголовки, адаптеры ТросыТеплоносительРадиаторы и конвекторы Алюминиевые радиаторы Биметаллические радиаторы Стальные панельные радиаторы Buderus Kermi Royal Thermo Sole Терморегулирующая арматура Вентили (клапаны) для радиаторов Термостатические головки для вентилей Термоэлектрические головки для вентилей Блоки подключения для стальных радиаторов Комплектующие для радиаторной арматуры КомплектующиеВодонагреватели и бойлеры Электрические водонагреватели Бойлеры косвенного нагрева Принадлежности и запчастиБаки и гидроаккумуляторы Гидроаккумуляторы Belamos Reflex UniGB Waterstry Расширительные баки Reflex UniGB Пластиковые баки для воды ПринадлежностиКраны, вентили, задвижки Краны шаровые резьбовые Водоразборные краныТрубы и фитинги Металлопластик: трубы и фитинги Металлопластиковые трубы Фитинги для металлопластика Полипропилен: трубы и фитинги ПНД: трубы и фитинги Сшитый полиэтилен: трубы и фитинги Трубы из сшитого полиэтилена Фитинги для сшитого полиэтилена Канализационные трубы и фитинги Трубы канализационные Фитинги канализационные Гофрированная труба из нержавеющей стали: трубы и фитинги Труба из гофрированной нержавеющей стали Фитинги для труб из гофрированной нержавеющей стали Медь: трубы и фитинги Медные трубы Фитинги для меди Резьбовые фитинги Шланги и быстросъёмы Быстросъемы и комплектующие для полива Шланги Гофра защитнаяКрепёжТеплоизоляция Трубная изоляцияКоллекторы и гидрострелки Гидрострелки Коллекторы для водоснабжения Смесительные клапаны Смесительные узлы Коллекторные группы Коллекторы Термоэлектрические головки для коллекторов Комплектующие для коллекторов Коллекторные шкафыТехника быстрого монтажа Насосные группы Модульные гидрострелки и коллекторы СервоприводыЭлектрические тёплые полы Электрические нагревательные маты Электрические теплые полы: кабель Инфракрасный пленочный теплый пол Терморегуляторы для теплого полаГреющий кабельКонтрольно-измерительные приборы и автоматика Водосчетчики Манометры Термоманометры ТермометрыПредохранительная арматура Автоматические воздухоотводчики Группы безопасности Обратные клапаны Предохранительные клапаны Редукторы давленияПолотенцесушителиВодоподготовка Картриджи для фильтров Косые фильтры Магистральные фильтры Обратный осмос Под мойку Самоочищающиеся фильтры Ультрафиолетовый стерилизизатор Фильтрующие среды и реагентыИнструментыТрапы и сифоныРасходные материалы и уплотнители

Главная
/ Cтатьи
/ Обратные клапаны — конструкция, разновидности, критерии выбора клапанов

Для бесперебойной эксплуатации бытового или примышленного трубопровода необходима правильная циркуляция жидкости или теплоносителя, поток которого должен идти в определенном направлении. Протекание воды в строго заданном горизонтальном направлении обеспечивают вспомогательные устройства – обратные клапаны, которые предупреждают отток или случайную утечку, стабилизируют уровень давления для предупреждения простоя или аварийных ситуаций, предотвращают непредвиденную остановку насоса.

Правильный выбор клапана и его грамотная установка с соблюдением правил и норм позволяет избежать неприятных последствий при эксплуатации трубопровода.

Конструкция и характеристики обратных клапанов

Обратные клапаны относятся к категории водопроводной фурнитуры, основное назначение которой заключается в обеспечении бесперебойного контроля пропускной способности на определенном участке водопровода. Использование клапанов позволяет поддерживать высокий уровень давления, а также повысить эффективность эксплуатации насосных установок и станций.

Конструкция обратного клапана включает два металлических цилиндра, перпендикулярно расположенных друг к другу. Соединение цилиндров клапана образует общую полость, один из них имеет внутреннюю резьбу, второй – заглушен. Запорный механизм, расположенный внутри обратного клапана, обеспечивает пропуск водяного потока в одном направлении.

В рабочем положении хлопковый (запорный) механизм находится в открытом или закрытом положении, что позволяет жидкости проткать беспрепятственно. Если давление в трубопроводной системе недостаточно (к примеру, при остановке работы насосной станции или утечке жидкости) механизм клапана срабатывает (перекрывает просвет трубы) и подача воды прекращается.

Автоматический принцип работы и простота эксплуатации обуславливает широкую востребованность обратных клапанов, которые обычно используются в системе трубопроводов с одним или несколькими насосными установками. При аварийной ситуации обратный клапан «отсекает» участок от остальной системы.

Функциональные возможности запорных обратных клапанов достаточно широкие:

При установке в бытовых трубопроводах устройство обеспечивает защиту от утечки воды и возможного затопления, которое возникает при усилении обратно направленного потока.

При монтаже в системе канализации предупреждает появление неприятного специфического запаха, особенно при длительном перерыве в эксплуатации.

Предупреждение попадания в трубопровод загрязнений, мусора и посторонних включений, при их прохождении через насосную установку.

Обратные клапаны обычно устанавливаются в частных и многоквартирных домах с централизованной системой водоотведения и водоснабжения. Они предотвращают смешивание холодной и подогретой воды через смеситель, а также защищают счетчик учета потребления воды от гидравлических ударов и возможного повреждения (к примеру, при установке неисправного сантехнического оборудования).

В домах с автономным водоснабжением обратные клапаны ставятся перед насосной установкой, они предупреждают сток воды из трубопроводной системы при случайной остановке насоса, в результате чего отсутствует необходимость его наполнения жидкостью при последующем включении.

Корпус устройства может быть выполнен из нержавеющей стали и сплавов, титана, латуни, бронзы и других металлов, которые обеспечивают надежность и безопасность эксплуатации, а также долгий срок службы. Для повышения герметичности затвора используются уплотнители из пластика или резины.

Разновидности обратных клапанов

Применение обратных клапанов стабилизирует давление в трубопроводной системе и упрощает проведение сантехнических работ. Некоторые виды клапанов используются для выполнения конкретных задач.

По типу запорного (хлопкового) механизма выделяют клапаны:

Лепестковые. Предназначены для использования в канализационных, водопроводных и теплоснабжающих системах, отличающихся низким давлением. В качестве механизма-затвора используется осевой золотник, закрепленный над проходным отверстием трубы. Под напором жидкости в системе золотник опрокидывается, что позволяет воде беспрепятственно протекать по трубам. При снижении давления в системе запор «падает», перекрывая водопроводную трубу.

Золотниковые. Основным конструктивным элементом устройства является золотник. Устанавливаются обычно до или после счетчика учета воды.

Шаровые, пружинные, дисковые. В конструкции устройства в качестве затвора используется специальный диск (пластина), шар или пружина, которые способны бесперебойно работать в трубопроводах с максимально возможным высоким давлением. Устанавливаются обычно после скважин и других источников водоснабжения на трубы размером от 15 до 200 мм.

Обратите внимание! В сложных системах водоснабжения с высоким давлением и напором воды рекомендуется устанавливать двухстворчатые пружинные или дисковые модели. Наличие в конструкции трубопроводной арматуры амортизаторов обеспечивает смягчение силы гидравлического удара. Двухстворчатые модели устанавливаются на трубы от 50 до 700 мм.

По способу фиксации:

Фланцевый. Крепление арматуры к трубопроводу осуществляется с применением фланцев через уплотняющие прокладки.

Муфтовый. Фиксация арматуры проводится в результате накручивания клапана на трубу через муфту с уплотнителями.

Межфланцевый. Предназначен для установки в домашних трубопроводных системах, монтаж клапана осуществляется по старой технологии.

По скорости перекрывания потока воды выделяют обратные клапаны с механизмом действия двух видов – плавного перекрытия или захлопывания. Хлопковый механизм при поступлении воды в трубу срабатывает моментально, плавный более медленный, но при этом отличается более долгим сроком службы.

Варианты установки клапанов

Способ монтажа обратного клапана зависит от разновидности используемой арматуры. Менее трудоемким процессом установки отличается межфланцевая запорная арматуры, которая монтируется только по направлению движения жидкости в системе (маркируется на корпусе устройства в виде стрелки).

При наличии в системе водоснабжения одной или нескольких насосных станций установка клапана проводится двумя способами:

Перед станцией;

После храповика на всасывающем трубопроводе.

Монтаж арматуры целесообразно проводить после храповика, поскольку его установка перед насосом может привести к снижению объема циркулируемой воды/теплоносителя в трубопроводе, которые сливаются во всасывающую трубу и попадают в насосную установку при ее повторном запуске.

При монтаже хлопкового обратного клапана перед установленной насосной станцией в конструкции трубопровода необходимо предусмотреть сгон для воды, предназначенный для слива циркулируемой жидкости при проведении ремонтных работ или «консервировании» системы на зимний период. Кран для слива устанавливается в нижней части водопровода.

Для обеспечения надежной, бесперебойной и долговременной эксплуатации клапаны устанавливаются в системе строго вертикально.

Критерии выбора клапанов

При подборе обратного клапана для обеспечения бесперебойной эксплуатации трубопроводной системы необходимо учитывать ряд критериев:

Диаметр внутреннего отверстия.

Номинальное давление (максимально возможное давление, при котором производитель гарантирует долговременную, надежную и максимально безопасную эксплуатацию трубопровода). Маркируется символами PN.

Соответствие трубопроводной арматуры отечественным и международным стандартам качества.

Способ монтажа арматуры к водопроводу (альтернативные варианты – приварка арматуры к трубам из легкого полипропилена, надежное соединение с помощью фланцев, крепежа-зажима или муфты с резьбой).

Материал корпуса (пластиковые модели подойдут для полипропиленовых труб, для горячего водопровода оптимальным вариантом станут металлические аналоги).

Для системы теплоснабжения с трубами из металла (алюминия, чугуна) рекомендуется подбирать поворотные обратные клапаны, поскольку постоянное циркулирование теплоносителя в замкнутой системе приводит к его загрязнению. Арматура с поворотным запорным механизмом менее чувствительна к наличию посторонних включений.

Для современных металлопластиковых отопительных труб лучше всего подходит дисковый или пружинный клапаны. В водопроводных трубах циркулирует очищенная вода, а небольшой диаметр труб делает целесообразным применение арматуры с муфтовым креплением.

Обратный клапан | Что это такое и где это использовать?

Что такое обратный клапан?

Обратные клапаны обычно устанавливаются в трубопроводах для предотвращения обратного потока. Обратный клапан в основном представляет собой односторонний клапан, в котором поток может свободно течь в одну сторону, но если поток поворачивается, клапан закрывается для защиты трубопровода, других клапанов, насосов и т. д. Если поток поворачивается, а обратный клапан отсутствует установлен, может произойти гидравлический удар. Гидравлический удар часто возникает с чрезвычайной силой и может легко повредить трубопровод или компоненты.

Где используются обратные клапаны?

Обратные клапаны используются во многих различных областях. Например, их часто размещают на стороне нагнетания насоса, чтобы защитить насос от обратного потока. Центробежные насосы, наиболее распространенный тип водяных насосов, не являются самовсасывающими, поэтому обратные клапаны необходимы для удержания воды в трубах. Также обратные клапаны очень часто используются в системах отопления, вентиляции и кондиционирования воздуха. Системы HVAC, например. используется в больших зданиях, где теплоноситель закачивается на много этажей. Эти обратные клапаны устанавливаются для того, чтобы охлаждающая жидкость не стекала вниз.

Соображения при выборе обратного клапана

При выборе обратного клапана важно провести анализ затрат и результатов конкретной системы. Часто основное внимание уделяется снижению затрат и в то же время достижению минимально возможных потерь давления, но когда речь идет об обратных клапанах, более высокий уровень безопасности означает более высокие потери давления. Таким образом, чтобы убедиться, что обратный клапан правильно защищает систему, каждую систему необходимо оценивать индивидуально, а также учитывать такие факторы, как риск гидравлического удара, допустимая потеря давления и финансовые последствия установки обратного клапана со слишком высоким уровнем безопасности. необходимо учитывать запас прочности на гидравлический удар. Подробнее см. в разделе Как правильно выбрать обратный клапан.

Различные типы обратных клапанов

Существуют различные типы обратных клапанов для систем водоснабжения и водоотведения. Они работают по-разному, но служат одной цели. AVK предлагает широкий ассортимент поворотных обратных клапанов, шаровых обратных клапанов, обратных клапанов с наклонным диском, обратных клапанов с наклонным седлом, обратных клапанов с соплом и бесшумных обратных клапанов. Перейдите к полному ассортименту в нашем поиске продуктов. Наиболее распространенными типами обратных клапанов для воды и сточных вод являются поворотные обратные клапаны и шаровые обратные клапаны:

Поворотные обратные клапаны: Поворотный обратный клапан оснащен диском, который качается на шарнире или валу. Диск откидывается от седла, чтобы обеспечить прямой поток, а когда поток останавливается, диск поворачивается обратно на седло, блокируя обратный поток. Вес диска и обратный поток влияют на характеристики запирания клапана.
Шаровые обратные клапаны: Шаровой обратный клапан функционирует за счет шара, который перемещается вверх и вниз внутри клапана. Седло обработано так, чтобы соответствовать шару, а камера имеет коническую форму, чтобы направлять шар в седло, чтобы герметизировать и остановить обратный поток.

Гидравлический удар и скачки давления

Что такое гидравлический удар?

Гидравлический удар является результатом быстрого изменения скорости жидкости в трубопроводной системе и обычно возникает, когда движущаяся жидкость внезапно останавливается, например, при столкновении с препятствием. Например, клапан, закрывающийся слишком быстро, пошлет ударную волну по трубе, которая может повредить как трубу, так и оборудование. Он будет продолжать двигаться по трубопроводу до тех пор, пока энергия не рассеется, и может вызвать локальное повышение давления и издавать громкие шумы, иногда напоминающие стук молотка, который в этих условиях является шумом расширения трубы.

Почему в трубопроводах возникают скачки давления

Если насос останавливается или клапан закрывается слишком быстро, поток будет продолжаться, что создаст вакуум после насоса или клапана и очень высокое давление на другом конце трубопровода. Когда в трубопроводе присутствуют два разных давления, поток будет двигаться в направлении наименьшего давления, что создаст скачок давления. Поток будет продолжать двигаться вперед и назад до тех пор, пока энергия не рассеется и давления не выровняются.

Когда возникает скачок давления, хотя он может длиться очень короткое время, он может увеличить нормальное давление в системе до 10 и более раз. Это может привести к значительному повреждению системы, включая трещины в трубах, разрывы, кавитацию и имплозию из-за образования вакуума. Помимо связанных с этим затрат и времени простоя, эти отказы вызывают значительные риски для здоровья и безопасности. Эти отказы могут быть не из-за одного большого скачка давления, а из-за повторяющихся скачков давления, которые в конечном итоге вызывают усталостное разрушение системы.

Что такое обратный клапан и как он работает

Обратные клапаны используются практически во всех отраслях промышленности, действуя как односторонние или обратные клапаны. Обратные клапаны представляют собой простые устройства, выполняющие жизненно важную функцию, предотвращая обратные потоки, тем самым предотвращая повреждения и обеспечивая эффективную работу. Например, обратный поток может привести к гидравлическому удару. Это явление может привести к повторяющимся экстремальным скачкам давления в подключенных трубопроводах, клапанах и насосах, которые могут привести к фатальному повреждению или разрыву системы и ее трубопроводов. Даже если отказ не происходит немедленно, повторное воздействие гидравлического удара может вызвать усталость, которая также может в конечном итоге привести к потере целостности системы.

Обратные клапаны с одним входом и выходом приводятся в действие перепадом давления. При превышении определенного давления на входе клапан автоматически открывается без какого-либо вмешательства. Это минимальное рабочее давление, известное как давление срабатывания, является одной из ключевых характеристик, определяемых для всех обратных клапанов. Химическая, целлюлозно-бумажная, пищевая промышленность, водоподготовка и очистка сточных вод, промышленная, морская и горнодобывающая промышленность, насосы, трубопроводы, производство электроэнергии и ОВКВ — вот лишь некоторые из многих приложений для перекачивания жидкостей и насосов, в которых используются обратные клапаны.

Часто обратные клапаны устанавливаются последовательно, например, в системах водоснабжения для предотвращения обратного потока загрязненной воды в линии подачи чистой воды. Имея огромный спектр потенциальных применений, существует также несколько типов обратных клапанов, в которых используется множество различных материалов, таких как металл, полимеры и резина. Общие конструкции включают поворотные или откидные обратные клапаны, в которых металлический диск поворачивается на шарнире или цапфе для предотвращения обратного потока. Обратные клапаны большего размера обычно бывают поворотного или откидного типа. Как следует из названия, обратные клапаны с шаровым и пружинным шаром имеют шар, который устанавливается в седло соответствующего профиля. Обратные клапаны с утиным клювом основаны на гибкой резиновой диафрагме, которая создает клапан, который обычно закрыт, если не подается положительное давление.

Однако, в отличие от металлических поворотных или откидных обратных клапанов, резиновые обратные клапаны с утиным носом не ржавеют, не заедают и не заедают, что обычно повышает надежность и долговечность. Точно так же резиновые обратные клапаны не подвержены механическому износу, что может отрицательно сказаться на обратных клапанах, изготовленных из других материалов.

Правильный выбор обратного клапана

При выборе обратных клапанов необходимо учитывать множество факторов, чтобы обеспечить правильный выбор. Например, важно убедиться, что любой обратный клапан изготовлен из подходящих материалов, совместимых с жидкостью или газом, которые будут использоваться, например, с использованием резинового обратного клапана с утиным носом, где это необходимо. Номинальные характеристики клапана, размер линии, тип установки, такой как горизонтальная или вертикальная, размеры и тип соединения, максимальная скорость утечки, перепад давления и любые особые требования должны быть частью углубленной оценки. Также важно убедиться, что в каждом случае используется правильный тип клапана.

Однако, в то время как для большинства типов клапанов полностью открытый затвор не ограничивает существенно поток, в обратном клапане степень открытия зависит от перепада давления. Тем не менее, обратные клапаны часто определяются, как и другие типы клапанов, и основаны на максимально возможном коэффициенте потока клапана (Cv), а не на реальных условиях эксплуатации. В результате клапан может открываться только частично, когда скорость потока меньше требуемой. Частично открытые клапаны могут иметь повышенное сопротивление и падение давления, а также такие явления, как трепетание клапана. Чрезмерное флаттер приводит к износу, что неизбежно повышает вероятность отказа компонента. В случае обратных клапанов это может привести к обратному потоку и всем связанным с этим проблемам, которые могут возникнуть в этих условиях.

Например, для обратных клапанов более высокие значения Cv могут быть неблагоприятными, поскольку это увеличивает вероятность частичного открытия клапана. Клапан с высоким значением Cv в системе с низким расходом, вероятно, увеличит вероятность износа компонентов клапана и приведет к более высокому падению давления, чем предполагалось, учитывая, что падение давления обычно рассчитывается на основе полностью открытого клапана.

Таким образом, выбор правильного размера обратного клапана является важным фактором, который часто понимают неправильно. В тех случаях, когда расход недостаточен, чтобы удерживать клапан от остановки, требуется клапан с более низким значением Cv, чтобы предотвратить такие характеристики, как флаттер. Таким образом, размеры обратных клапанов должны основываться на конкретном применении, а не на размере линии, чтобы гарантировать, что клапан полностью открыт или закрыт в типичных условиях эксплуатации. Эту характеристику обратных клапанов часто упускают из виду, и обычно обнаруживается, что такие проблемы в конечном итоге возникают из-за плохо подобранных обратных клапанов, а не из-за самих клапанов.

Когда заменять обратные клапаны

Учитывая потенциально значительные негативные последствия, которые могут возникнуть в результате отказа обратного клапана, обеспечение надлежащего обслуживания и правильной работы обратных клапанов имеет решающее значение для операторов предприятия. Например, обратные клапаны используются во всех ливневых и канализационных системах, где они предотвращают противоток. Неисправные запорные клапаны, подвергшиеся коррозии или заклиниванию, могут привести к стоячей воде или затоплению и связанным с этим последствиям для здоровья из-за контакта с загрязненной водой. Виды отказа обратного клапана, связанные с износом или плохим обслуживанием, могут включать проблемы, связанные с шумом и вибрацией от гидравлического удара, обратного потока, утечки или повреждения. Заедание клапанов может произойти, когда между корпусом клапана и движущимися частями, такими как диск или шар, задерживается такой материал, как накипь или мусор. Повреждение седла клапана или других элементов или застревание материала может привести к утечке. Наряду с загрязнением к другим факторам, которые могут отрицательно повлиять на обратные клапаны, относятся высокие температуры, изношенные эластомеры и уплотнения седла, неправильная установка или плохое техническое обслуживание и сборка. Клапаны также могут заедать или протекать по мере их старения и разрушения.

Когда механические обратные клапаны изнашиваются, они обычно дают предупреждающие знаки о своем плохом состоянии. Например, они могут начать вибрировать, издавать шумы или стучать, а также возможно, что компоненты могут выйти из строя и выпасть из механизма. При выходе из строя обратных клапанов также могут возникать обратные потоки. Простое прослушивание потока жидкости, когда клапан находится в закрытом положении, свидетельствует об утечке и является серьезным предупредительным сигналом к действию. Полезно отметить, что обратные клапаны с резиновым утконосом являются «пассивными» устройствами и не подвержены такому износу. Относительно простые меры, такие как минимизация попадания мусора в линию через фильтры и правильная смазка компонентов обратного клапана, могут помочь предотвратить преждевременный выход из строя. Тем не менее, также стоит отметить, что обратные клапаны необходимо регулярно заменять. Продукты, созданные на основе высокого качества и опытных инженеров, неизбежно оказывают значительное влияние на производительность, а более дешевые продукты часто являются ложной экономией. Хотя типичный срок службы компонентов зависит от области применения, производители рекомендуют заменять металлические и пластиковые обратные клапаны каждые 5-7 лет, тогда как обратные клапаны, изготовленные из резины, могут оставаться полностью пригодными к эксплуатации до 35-50 лет.
