Обозначение на схеме распаечной коробки: Обозначение распределительной коробки на схеме — Ваша техника

Коробки коммутационные, монтажные, клеммные: характеристики, обозначение на схеме

Автор Козырин Ю.А.
Генеральный директор НПО «Спектрон»

Любая кабельная линия рано или поздно требует разветвления или подключения к ней различного оборудования. И в этой ситуации невозможно обойтись без коммутационных коробок. Основное назначение коммутационной коробки – произвести коммутацию проводов, защитить узлы соединения проводов от неблагоприятных факторов внешней среды и от случайного прикосновения человеком оголенных проводов.

В процессе электротехнической эволюции (назовём её так!) менялись названия коробок. Во многом это было обусловлено типом соединения в ней проводников. До недавнего времени самым надежным способом соединения проводов считалась пайка. Отсюда и название коробок – распаечная или распаячная. Коробка расключительная, разветвительная, соединительная, коммутационная – все это синонимы одного и того же электротехнического изделия. Мы же будем называть это изделие коммутационной коробкой по той простой причине, что на сегодняшний день самый распространенный, быстрый и не менее надежный, чем пайка, способ соединения двух и более проводов – это использование клеммных колодок, клеммников, изолирующих зажимов, гильз и т. п.

Мир коммутационных коробок, наверное, самый многообразный по сравнению с другим оборудованием, применяемым в слаботочных и силовых сетях.

Коммутационные коробки отличаются друг от друга:

1. Назначением.
2. Способом установки.
3. Формой и размером корпуса.
4. Материалом корпуса.
5. Количеством, типом и диаметром кабельных вводов.
6. Количеством и типом клеммных соединителей.
7. Степенью защиты IP.
8. Обычным и взрывозащищенным исполнением.

На взрывозащищенных коробках мы остановимся поподробнее.

Для взрывозащищенных коробок присущи все отличительные признаки, указанные выше. И в то же время, к каждому пункту предъявляются особые условия, которые продиктованы спецификой применения взрывозащищенных коробок.

Кроме перечисленных выше, есть еще один элемент различия коммутационных коробок, характерный только для взрывозащищенного оборудования – это вид взрывозащиты.

Вид взрывозащиты — специальные меры, предусмотренные в электрооборудовании с целью предотвращения воспламенения окружающей взрывоопасной газовой среды; совокупность средств взрывозащиты электрооборудования, установленных нормативными документами.

Различают следующие виды взрывозащиты коммутационных коробок:

• взрывонепроницаемая оболочка «d»;
• защита вида «е»;
• искробезопасная электрическая цепь «i».

 Каждый вид взрывозащиты может применяться как самостоятельно, так и в сочетании с другими видами.

Если говорить о взрывозащищенных коробках с защитой вида «d», то они характеризуются: металлическим корпусом, способным выдержать внутренний взрыв; взрывозащищенными кабельными вводами, надежно уплотняющими кабель; клеммными колодками, коммутирующими высокие напряжения и токи. Применение таких коммутационных коробок допускается во взрывоопасных зонах 1 и 2 класса.

Взрывозащищенные коробки с защитой вида «e» характеризуются не искрящими коммутационными элементами и могут применяться в зонах класса 2.

Что касается искробезопасных коммутационных коробок, то они могут применяться во всех взрывоопасных зонах, но токи, коммутируемые в таких коробках, ограничены по мощности.

Взрывозащищенные коробки НПО «Спектрон» представлены тремя сериями:

1. Взрывозащищенные коробки с защитой вида «d» — Релион-ККВ-А/Н-П/У/Т/К. Предназначены для коммутации силовых и сигнальных цепей во взрывоопасной зоне. Буквы А/Н обозначают материал корпуса — алюминий/нержавеющая сталь. Буквы П/У/Т/К – обозначают количество и расположение выводов коробки.

2. Взрывозащищенные коробки с защитой вида «i» — Спектрон-ККВ-Exi-П/У/Т/К. Предназначены для коммутации искробезопасных цепей во взрывоопасной зоне. Коробки выполнены из специального пластика и имеют IP65. Внутри коробки размещены клеммники WAGO-264.

3. Взрывозащищенные коробки с защитой вида «i» — Спектрон-МК-04-Exi-П/У/Т/К. Предназначены для подключения взрывозащищенных извещателей пламени с видом взрывозащиты – искробезопасная цепь (Спектрон-401-Exi / 401-Exi-М / 401.01-Exi / 401.01-Exi-М; Спектрон-601-Exi / 601-Exi-C / 601-Exi-М/Н / 601-Exi-С-М/Н).  Основными особенностями коробок являются удобство и практичность. Применение коробок обеспечивает правильность подключения и сокращает время монтажных работ.

3. Взрывозащищенные коробки с защитой вида «e» — Спектрон-КВ-Exe-П/У/Т/К. Предназначены для подключения взрывозащищенных извещателей пламени с видом взрывозащиты – заливка компаундом (Спектрон-401-Exm / 401-Exm-М / 401.01-Exm / 401.01-Exm-М; Спектрон-601-Exm / 601-Exm-C / 601-Exm-М/Н / 601-Exm-С-М/Н).  Основными особенностями коробок являются удобство и практичность. Применение коробок обеспечивает правильность подключения и сокращает время монтажных работ.

Различный материал корпусов и видов взрывозащиты, расширенный температурный диапазон, клеммные колодки WAGO, богатый выбор кабельных вводов и рудничная маркировка взрывозащиты – все это делает коммутационные коробки НПО «Спектрон» востребованными в различных отраслях промышленности.

под штукатурку, под дерево, устройство

Установка распределительной коробки в любом помещении, где человек планирует использовать электроэнергию, является важным этапом в проведении электричества. Благодаря этой конструкции удается бесперебойно и безопасно использовать электропроводку. Визуально это обычный короб, изготовленный из пластика или металла, боковые стороны оснащены отверстиям. От конструкции отходят провода, которые снабжают электричеством все приборы.

Содержание

1. Для чего нужна распределительная коробка
2. Виды распределительных коробок
3. Для открытой проводки
4. Для скрытой проводки
5. Устройство распределительной коробки
6. Правила установки
7. Монтаж
8. Принципы соединения

Для чего нужна распределительная коробка

Коробки распаечные для открытой проводки

Распаечная коробка – это устройство, предназначенное для равномерного распределения электрического тока к точкам забора, например, выключателям и розеткам. Благодаря этому прибору удается условно делить электрическую сеть на магистральные направления. Основной кабель проводится в каждую комнату, а к нему уже подсоединяются все выключатели, розетки и осветительные приборы.

Помимо основной защиты от перегревания и горения, устройство способно сохранять соединения проводов от агрессивных факторов окружающей среды. Наличие электрической коробки позволяет предупредить попадание в проводку грязи, влаги и пыли.

Виды распределительных коробок

Основное отличие распределительных конструкций заключается в используемом способе установки. Устройство может быть вмонтировано в стену и тщательно замаскировано строительными смесями или же устанавливаться на поверхности стены.

Для открытой проводки

Электромонтажная коробка для открытой проводки

Распаечная коробка для открытой проводки должна быть надежно зафиксирована на поверхности стены. Это касается и кабельных каналов, в которых будут помещены электрические провода. Этот способ установки предпочтительнее использовать на промышленных предприятиях, в офисах, где внешний вид помещения не играет роль. Также открытый способ установки используется часто в загородных домах и дачах, технических помещениях.

Основное достоинство способа – возможность быстрого и беспрепятственного доступа к устройству, а также месту соединения электрических цепей.

Для скрытой проводки

Распаечная коробка скрытой проводки

Приборы устанавливают в определенном проеме стены в местах соединения выводов и электрических проводов. Также монтаж возможен в свободном пространстве перегородок. Это позволяет установить распределительную конструкцию и проводку поместить в специальных кабель-каналах, расположенных в стене. Скрывают их с помощью различных строительных смесей, например, штукатурки. После установки дверца прибора также должна быть тщательно скрыта в стене.

Достоинства скрытого способа установки – все детали надежно скрыты и не портят внешний вид комнаты. Среди недостатков стоит отметить отсутствие доступа к устройству. При выходе из строя потребуется «портить» ремонт.

Устройство распределительной коробки

Клеммная распределительная коробка

По своему назначению корпус прибора должен иметь небольшой вес и размеры, а также обеспечивать качественную изоляцию соединительных мест проводки. Распределительные коробки могут иметь прямоугольный, квадратный или округлый корпус, в котором есть отверстия для прокладки электрических цепей.

Приборы, предназначенные для внешней установки, обладают следующими видами крепления к стене:

• Могут устанавливаться на специальных натяжных линиях, а также оснащаться специальными крепежами на тросе.
• Корпус оснащен внутренними отверстиями для надежной фиксации.
• Наличие внешних отверстий.

Распределительные устройства также делятся по материалу изготовления и габаритам. Специалисты рекомендуют отдавать предпочтение пластмассовым корпусам.

Правила установки

Правила устройства электропроводки

Коробки, предназначенные для равномерного распределения электричества, устанавливают приблизительно на расстоянии 25 см от потолка. Если устройство будет монтироваться скрытым путем, крышка должна располагаться на поверхности, чтобы при необходимости ее с легкостью можно было открыть и провести работы.

Также для распаечных коробок для скрытой проводки важно найти подходящее место, чтобы не был утрачен дизайнерский замысел интерьера в помещении.

Монтаж

Монтаж распределительной коробки открытым способом

Перед установкой важно ознакомиться со всеми требованиями регламентирующей документации, перечисленной в пособии ПУЭ, а также простыми рекомендациями специалистов с большим опытом.

• К распределительному устройству всегда должен быть доступ. Распространены случаи, когда при установке подвесного или натяжного потолка уровень его опускается, следовательно, устройство оказывается вне зоны досягаемости. В аварийных или нештатных ситуациях это может привести к большим проблемам и трудностям.
• Если речь идет об открытом способе установки, оборудование нужно регулярно проверять: осматривать соединения на предмет нагрева, при необходимости подтягивать контакты.
• При скрытом способе монтажа в стене требуется сделать углубление под каждую распределительную конструкцию, которая соответствует форме и размерам. Глубина должна быть такой, чтобы коробка потом не выступала из-за стены, а закрытая крышка была почти на одном уровне с поверхностью.
• Если крышка конструкции заклеена обоями, рекомендуется запомнить место ее расположения или как-то обозначить. Специалисты также рекомендуют дома иметь схематически изображенные все токи коробок и пути следования проводки. Это позволит не забыть, где что находится, и во время очередного ремонта случайно дрелью не наткнуться на проводку.
• Наружные модели необходимо устанавливать на уже подготовленные и оформленные стены.

Если в квартире, доме, офисе сделан качественный ремонт, чтобы не портить внешний вид, рекомендуется оформить крышку под дизайн комнаты или же заранее приобретать коробку с декоративной крышкой.

Принципы соединения

Соединение проводников в распределительной коробке колпачками

Чтобы не возникало путаницы, для быстрого соединения каждый провод имеет разный цвет. Самым популярным считается следующее сочетание цветов: светло-зеленый, зеленый цвет – заземление, голубой – ноль, белый или желтый окрас символизирует фазу. При подключении устройства важно четко соблюдать последовательность.

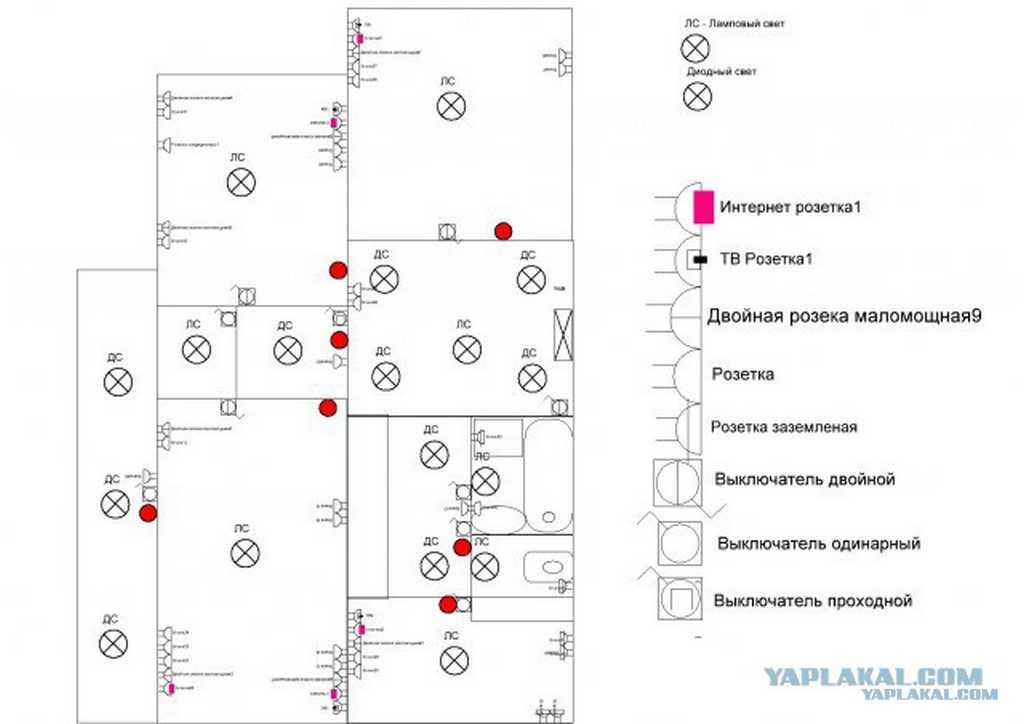

Для правильного соединения проводов в коммутационной коробке необходимо предварительно составить проект. Требуется определить точное расположение точек забора электроэнергии. Распределительные устройства в соответствии со схемой устанавливают в наиболее подходящих и удобных местах.

Объяснение электрических схем | Как читать электрические схемы – Upmation

Электрическая схема может представлять собой схему на одной странице, показывающую, как потолочный вентилятор должен быть подключен к источнику питания и его дистанционным выключателям.

Электросхема может включать проводку автомобиля. Например, как сигналы запитаны и подключены к контроллеру на рулевом колесе.

Или электросхема может быть документом на 200 страниц, включая все электропроводки электрической панели управления на огромном заводе или заводе.

Поскольку к большинству схем подключения будут применяться некоторые практические правила, в части 1 этой статьи, состоящей из нескольких частей, вы узнаете, как читать схему подключения с помощью схемы подключения реальной промышленной панели управления.

А во второй части вы научитесь читать схему подключения ПЛК и его модулей.

Уделите время изучению стандартов!

Схемы подключения могут соответствовать различным стандартам в зависимости от страны, в которой они будут использоваться.

Они могут иметь разные макеты в зависимости от компании и дизайнера, который их разрабатывает.

Они также могут быть начерчены другим программным обеспечением ECAD, таким как EPLAN или AutoCAD Electrical. Итак, когда вы впервые видите электрическую схему, вам может потребоваться некоторое время, чтобы проанализировать ее и ознакомиться с ее расположением и символами.

Давайте начнем с реального примера электрической схемы.

Документ, который мы собираемся проверить, включает более 140 страниц, но мы проверим только некоторые страницы, так как остальные в чем-то похожи.

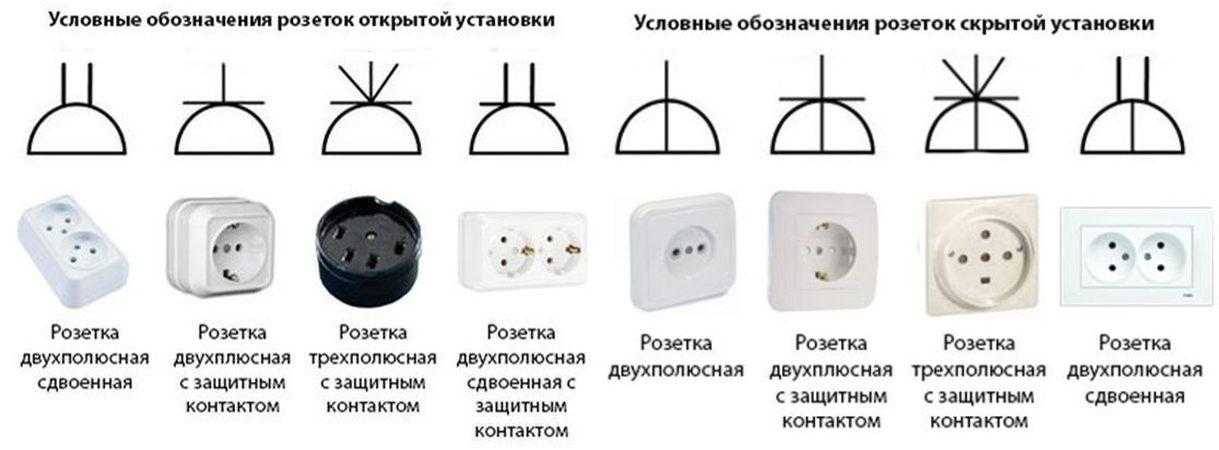

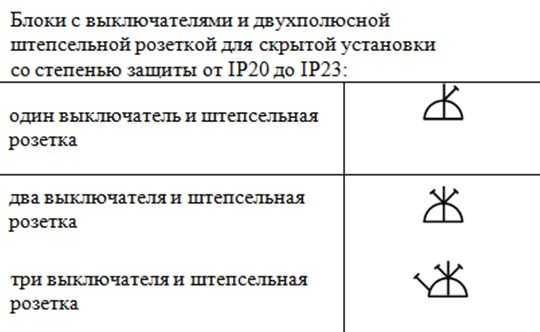

Сначала самое главное! Обозначения на электрической схеме

Каждая электрическая схема включает:

— Компоненты оборудования,

— Источники питания,

— Заземление шасси,

— Клеммы,

— Некоторые провода, конечно!

– Цифры, буквы и, возможно, некоторые номенклатуры.

Обычно самым первым шагом в обучении чтению схемы соединений является знакомство с символами оборудования, и каждая схема должна иметь для этой цели одну или две страницы.

Эта страница известна как страница Легенда и сокращение .

На странице «Условные обозначения и сокращения» вы можете увидеть:

– Трехфазный электродвигатель переменного тока, условное обозначение

– Электромагнитный клапан, условное обозначение

– MCCB с тепловой защитой и защитой от короткого замыкания его контакты)

и все остальные электрические символы, необходимые для чтения электрической схемы.

Помните, что эти символы могут незначительно отличаться на разных схемах соединений в зависимости от программного обеспечения ECAD, в котором они были разработаны.

Например, предохранитель в EPLAN Electric P8 (программное обеспечение для создания схем соединений ) выглядит так:

Но в AutoCAD Electrical он выглядит так:

Кстати, вы узнаете больше символов в оставшуюся часть этой статьи, и вы очень скоро привыкнете к этим электрическим символам!

Принципиальная электрическая схема!

Хорошо, давайте начнем с первой страницы , чтобы увидеть, насколько легко читать и понимать электрическую схему.

Правило № 1: Как следовать электрической схеме (направление чтения)

Прежде всего, в стандартных электрических схемах есть эмпирическое правило, согласно которому вы должны читать схему слева направо и сверху вниз.

Прямо как книгу читаешь!

Но иногда дизайнеры делают некоторые исключения, чтобы иметь лучший макет, такой как эта страница.

Итак, в качестве исключения, мы должны начать с обратной стороны, и это где трехфазное питание входит в панель.

Напоминаем, что уровень напряжения и частота питания зависят от страны, в которой мы реализуем наш проект.

Например:

– В Англии или Австрии уровень напряжения составляет 400 вольт с частотой 50 герц

– В США трехфазный источник питания будет производить 480 вольт с частотой 60 герц.

Питание подается на клеммные колодки с помощью клеммной колодки «X0».

Клеммная колодка — это обозначение группы клеммных колодок с одинаковым уровнем напряжения или одинаковым назначением.

От этих клеммных колодок мы переходим к трехполюсному автоматическому выключателю с возможностью тепловой защиты и защиты от короткого замыкания.

Правило № 2: Схемы электрических соединений рисуются в нейтральном состоянии

Каждая стандартная электрическая схема должна быть нарисована в нейтральном состоянии.

Это означает, что все контакты, контакторы, автоматические выключатели и т. д. показаны в нормальном или обесточенном состоянии.

Следовательно, когда вы видите на электрической схеме замкнутый контакт, это нормально замкнутый контакт, а остальные контакты должны быть разомкнуты.

У нас есть отличная статья о замыкающих и размыкающих контактах и ​​примерах их реального применения, которую вы можете прочитать здесь.

Как читать электрические схемы

Хорошо! Давайте продолжим чтение.

После включения этого автоматического выключателя вручную, мощность течет к некоторым шинам распределения питания, от которых можно взять несколько ветвей.

Одна из ветвей идет на двухполюсный выключатель.

и оттуда питает трансформатор.

Если вы заметили, на проводах есть какие-то цифры.

Это так называемые «проводные бирки».

Что такое проволочная бирка? (И метка устройства)

Метки проводов представляют собой комбинацию некоторых букв и цифр, установленных на проводе или кабеле, и используются для указания, к какому устройству или клеммной колодке должен быть подключен провод или кабель.

Бирки для проводов очень полезны при устранении неполадок, так как когда провод выходит из точки подключения, вы можете легко посмотреть на схему подключения и выяснить, где его следует снова подключить.

В панели также есть теги для устройств.

Если вы смотрели схему подключения и не знали, что такое устройство, то вы могли найти его в панели по его тегу.

Этот трансформатор преобразует 400 вольт в однофазное напряжение 230 вольт.

Используется для питания розетки или розетки, обогревателя и вентилятора.

Тег «-ST19» относится к термостату, который включает и выключает нагреватель или вентилятор при заданных уставках температуры.

Вы также заметили заземляющее шасси и его ответвления везде, где это необходимо.

Адресация компонентов на схемах электрических соединений

Прежде чем мы перейдем к следующей странице, вы можете спросить, что означают эти цифры в верхней части страницы. Это очень хороший вопрос!

На самом деле, это номера столбцов, и они разделили каждую страницу этого рисунка на 10 столбцов.

Как видите, в каждом столбце есть несколько устройств, и мы можем использовать эти номера столбцов в сочетании с номером страницы для адресации различных устройств, контактов, клеммных колодок и т. д. на других страницах.

Поясню на нескольких примерах!

Например, основная трехфазная мощность показана стрелками и цифрами в верхней правой части страницы.

Все они имеют номер 2.0 рядом со стрелкой.

— «2» указывает на вторую страницу.

— «0» указывает на первый столбец второй страницы.

И вот! Это наш источник питания на странице два .

В качестве другого примера, номер под этим контактом означает страницу 130 и столбец 6.

Перехожу на 130 страницу схемы подключения, а это столбец номер 6.

И вот оно! Та же бирка, KA1306, как мы и ожидали.

Похоже на катушку. Но не катушка контактора; катушка реле.

Откуда я это знаю?! Если вы видели страницу с легендой и аббревиатурой на чертеже, вы знаете, что «-KA» — это номенклатура реле на этом чертеже.

Под катушкой вы видите контакт 13-14 (замыкающий контакт) на второй странице, а также другие замыкающие и размыкающие контакты этого реле с адресами, которые они использовали на этом рисунке.

Мы еще вернемся на эту страницу.

На второй странице источник питания питает 24-вольтовый блок питания, и он обеспечивает напряжение 24 В с мощностью 10 ампер.

Оттуда мы расширили это напряжение с помощью некоторых клеммных колодок, чтобы мы могли подавать питание на различные инструменты, карты ПЛК, ЦП ПЛК или любое другое устройство, для включения которого требуется 24 вольта.

Но подождите! Эта часть чертежа кажется немного странной, так как все эти клеммные колодки имеют одинаковую маркировку «XC».

Что такое двухъярусные клеммные колодки?

На рынке представлено множество клеммных колодок. В этом случае, чтобы сэкономить место на панели, мы использовали двухуровневые клеммные колодки.

Они занимают то же место, что и обычные клеммные колодки, но к ним можно подключить два провода с каждой стороны.

Далее у нас есть ответвление, которое подает питание 24 вольта на страницу 12 столбца 0, но с двумя блокировками!

Что такое электрическая блокировка?

Блокировка означает условие.

Например, здесь, без включения этих блокировок, наши 24 В не могут достичь страницы 12, столбец 0.

Давайте снова обратимся к странице 130 схемы подключения, чтобы увидеть, что это за условия.

ПРИМЕЧАНИЕ. Вы заметили, что нам приходится переключаться между разными страницами? Это единственный способ, которым мы должны воспользоваться, чтобы полностью понять эти рисунки.

На странице 130 у нас есть защитное реле , и он будет использоваться для защиты людей, материалов и самой машины во время ее работы.

Помните, что разработчик этой электрической схемы должен был обратиться к техническому описанию этого оборудования, чтобы завершить свою работу.

На самом деле чтение паспорта оборудования является очень важным и неизбежным этапом проектирования схемы подключения.

Мы всегда должны делать то же самое для всего оборудования, используемого в процессе.

Кстати, каналы S11/S12 и S21/S22 используются для подключения к компонентам безопасности на объекте (например, барьеры безопасности), и если зона эвакуируется, то эти каналы будут активированы.

В результате замыкаются замыкающие контакты реле безопасности (выходные контакты 13/14 и 23/24).

Поэтому замыкаются наши 13-14 НО контакты реле (КА1306 и КА1307).

Таким образом, наше 24-вольтовое питание будет перенесено на страницу 12, нулевой столбец.

Давайте прервем эту часть здесь и продолжим следующую часть, прочитав и поняв разделы ПЛК, ЧРП и их силовых и сигнальных кабелей на этой схеме подключения панели управления.

Вторую часть этой статьи можно прочитать здесь.

Спасибо, что прочитали еще одну статью. Пожалуйста, распространите информацию, поделившись этой статьей:

Спецификация распределительной коробки прибора — Inst Tools

Распределительная коробка представляет собой электрическую коробку, которая содержит клеммные колодки. Он выступает в качестве промежуточного звена между полевыми устройствами (инструментами) и панелями управления (ПЛК/РСУ).

Кабели от полевых устройств подходят к одной стороне клеммной колодки, а с другой стороны идут к контрольной панели .

Table of contents

• Junction Box Selection Factors
• Codes and Standards
• Junction Box Material Selection
• Ingress Protection Rating (IEC-60529)
• Terminal Types
• Cable Entry Directions
• Cable Entry Devices
• Заземление
• Температурный класс
• Дренаж/штепсельный штекер
• Размер соединительной коробки
• Терминальный блок задняя пластина
• Метки
• Дверь
• ТЕМПЕРАТИЦА
• GARSCENT для привязки
• GARSCEPTRAINGNT для привязки
• . регулируются конкретным электрическим приложением и областями, в которых установлены распределительные коробки.

  Распределительная коробка должна иметь сертификат, обеспечивающий надлежащую защиту от опасных зон и степень защиты IP 9.0227 .

  Факторы выбора соединительной коробки

  Факторы, которые необходимо учитывать при выборе соединительной коробки, следующие.

  • Material
  • Degree of Protection
  • Terminal Type
  • Cable Entry Direction
  • Cable Entry Devices
  • Earthing
  • Temperature Class
  • Breather / Drainer Plug
  • Enclosure Size
  • Labels
  • Terminal Block Back Plate
  • Двери
  • Температура окружающей среды

  Коды и стандарты

  Следующие коды и стандарты применимы при выборе распределительной коробки.

  • IEC-60529  / BS-5490  (защита от проникновения пыли)
  • RAL-7032  (окраска)
  • DIN-145  (буквенный размер на заводской табличке)
  • API RP 14F и API RP 14FZ (проектирование, установка и обслуживание) Стационарные и плавучие морские нефтяные объекты для неклассифицированных местоположений и местоположений класса 1, зоны 0, зоны 1 и зоны 2.)
  • IEC-60079 (Оборудование – общие требования)
  • IEC-60079-10.1.:2009 (Взрывоопасная среда – Классификация зон взрывоопасной газовой среды)
  • IEC-60079-7  (Защита оборудования за счет повышенной безопасности «e»
  • IEC-60079-11 (взрывоопасная среда)
  • IEC-60079-14 (проектирование, выбор и монтаж электроустановок)
  • IEC-60947 (выбор типа клеммы) Выбор фланш-панелей и кабельных вводов)
  • IEC-61892  (мобильные и стационарные морские установки, электроустановки)

  Выбор материала распределительной коробки

  На морских сооружениях большинство распределительных коробок приборов изготавливается из нержавеющей стали.

  Тип SS316L обычно предпочтительнее, поскольку типы 303 и 304 в большей степени подвержены точечной коррозии (API RP 14F и API RP 14FZ).

  В соответствии с API 14FZ, SS316L обеспечивает защиту от проникновения, что позволяет использовать эти распределительные коробки КИП во взрывоопасных зонах и может быть сертифицировано в соответствии с директивой ATEX и схемой сертификации IECEx.

   Сертификация IECEx основана на международном стандарте серии IEC-60079, а директива ATEX основана на стандарте Европейского союза (ЕС).

  Наиболее часто используемые соединительные коробки на морских платформах имеют Ex e «повышенной безопасности» и Ex d «огнестойкие».

  Материалы с хорошей коррозионной стойкостью, высокой текучестью, высокой устойчивостью к ползучести и стойкостью к высоким температурам окружающей среды используются для изготовления распределительных коробок для наружных площадок, подверженных воздействию изменяющихся условий окружающей среды.

  Армированный стекловолокном полимер (GFRP) является широко используемым материалом для наружных работ благодаря его высокой устойчивости к загрязнению маслами, превосходным механическим свойствам и ожидаемому сроку службы.

  SS316L и GFRP — широко используемые материалы для внутренних и наружных распределительных коробок приборов. Сталь CRCA также используется в качестве материала для изготовления распределительных коробок для неопасных небольших производств. , случайный контакт, вторжение и защита от прямого контакта.

  Пылевлагозащита подробно описана в международном стандарте IEC-60529.

  Мы должны выбрать рейтинг IP оборудования, изучив место, где мы должны его установить. Для внутренних помещений обычно используются IP21 и IP 44 из-за их низкого уровня безопасности. Принимая во внимание, что для наружных площадок требуется минимум IP56, чтобы выдерживать суровые условия.

  Обычно во всех отраслях промышленности предпочитают соединительные коробки с минимальным IP65.

  Дополнительные сведения см. в стандарте IEC-60529.

  Типы клемм

  В распределительных коробках используются в основном два типа клемм. Они бывают винтового и штифтового/пружинного типа.

  Пружинные или штыревые клеммы чаще всего используются из-за виброустойчивого соединения, высокой прочности, простоты установки и хорошей электропроводности.

  Обычно мы выбираем типы клемм в соответствии с IEC-60947.

  Винтовое соединение требует много времени. Винтовой механизм ограничивает минимальный физический размер терминала.

  Указания по вводу кабеля

  В распределительной коробке прибора с сертификацией Ex ‘e’ кабельный ввод должен быть снизу и сбоку, что должно соответствовать сертификации и степени защиты IP корпуса.

  В соответствии с EN-60079-0 кабельные вводы должны соответствовать степени защиты IP и Ex.

  В соответствии с EN-60079-10 все неиспользуемые входы в распределительную коробку должны быть запломбированы.

  Устройства ввода кабеля

  Фланш-панели чаще всего используются для ввода кабеля.

  В основном фланш-панели изготавливаются из нержавеющей стали SS316L, которая обеспечивает превосходную коррозионную стойкость.

  В соответствии с IEC-60423 рекомендуется использовать SS316L в качестве материала фланш-панели.

  В соответствии с IEC-62444 кабельные вводы должны быть изготовлены из никелированной латуни.

   Заземление

  Шпильки заземления должны быть изготовлены из нержавеющей стали SS316L.

  В соответствии с IEC-60529 шпильки заземления должны быть приварены к стенке корпуса, чтобы обеспечить целостность степени защиты IP.

  Температурный класс

  Температурный класс распределительной коробки используется для определения наиболее экстремальной рабочей температуры на поверхности оборудования, которая не должна точно соответствовать температуре воспламенения окружающей потенциально опасной атмосферы.

  В соответствии с IEC-60079-10 распределительная коробка, расположенная в полевых условиях, должна быть пригодна для использования во взрывоопасных зонах с газовой группой II и температурным классом не ниже T3.

  Сливная/сапунная пробка

  Назначение сливной/сапунной пробки предназначен для минимизации накопления влаги в распределительных коробках за счет отвода конденсата или влаги и выпуска воздуха из корпуса в окружающую атмосферу.

  Все узлы сапуна/дренажа должны быть изготовлены из нержавеющей стали SS316L.

  Все заглушки сапуна/дренажа должны иметь степень защиты IP, равную соответствующей распределительной коробке.

  Размер распределительной коробки

  При выборе размера распределительной коробки необходимо учитывать рекомендации по охране труда, технике безопасности и охране окружающей среды (HSE) и по предотвращению происшествий и травм (IIF).

  Размер распределительной коробки оказывает решающее влияние на ремонтопригодность, доступность, а также безопасность и здоровье пользователя.

  Для каждой распределительной коробки рекомендуется иметь ширину и высоту в диапазоне 100-500 мм и глубину в соответствии с рекомендациями производителя.

  Задняя панель клеммной колодки

  Клеммные колодки распределительной коробки обычно устанавливаются внутри распределительной коробки на задней панели клеммной колодки.

  Основная цель использования задней панели клеммной колодки — сохранить класс защиты IP распределительной коробки.

  В качестве материала для изготовления задней панели используется в основном обычная сталь или SS316 / SS316L.

  Этикетки

  Уровень защиты, группа газа, применяемые стандарты, температурный класс и номер сертификата/формы должны быть указаны на оборудовании.

  В качестве материала для маркировки рекомендуется использовать SS316 или SS316L.

  Должен быть устойчив к ультрафиолетовому излучению (УФ).

  Точечная сварка или заклепки используются для крепления этикетки к пластине.

  Обычно буквы, используемые для маркировки, основаны на DIN-145.

  Дверь

  Рекомендуется использовать распашные и подъемные двери, а также в большинстве отраслей промышленности предпочитают настенные распределительные коробки.

  Петля используется для поддержки дверного проема и позволяет легко управлять дверью.

  Температура окружающей среды

  Температура окружающей среды — это диапазон рабочих температур для оборудования в опасных зонах.
