Нагревательный кабель из углерода – это новое поколение греющих шнуров. Применение их в инкубаторах, брудерах и террариумах позволяет получить экономичный и удобный вариант нагревателя, с равномерным прогревом всего объема камеры, т.к. шнур, в отличие от классического ТЭНа, имеет большую длину и площадь. Также важным преимуществом является минимальная инерция, а значит, и отсутствие скачков температуры и перегрева.

Для подключения к сети 220 Вольт лучше всего использовать сопротивление от 17 Ом до 133 Ом.

Для подключения к 12 вольтам необходимо выбирать сопротивление 0,35 Ом или 1 Ом.

Остались вопросы? Посмотрите ознакомительные видео про нагревательный кабель:

  ПОМОЩНИК для расчета греющего кабеля   ПОМОЩНИК Подбор кабеля для инкубатора   Расчет мощности нагревательного шнура (нагревательный кабель из углерода)   Греющий кабель на 12 вольт   Теплая грядка в теплице

Таблица зависимости температуры представлена в конце страницы

Подобрано:16Ед.товаров

по цене отдо

Сравнения Закладки

Нагревательный кабель 66 Ом 20 метров 2 мм тефлон 6k

1050

В наличии

Нагревательный кабель 165 Ом 10 метров 2 мм тефлон

500

В наличии

Нагревательный кабель 33 Ом 10 метров 2 мм тефлон 12k

 Нагревательный углеродистый кабель 33 Ома. Длина отрезка 10 метров. Толщина 2 мм.

560

В наличии

Нагревательный кабель 0,35 Ом

 Нагревательный кабель (шнур) 0,35 Ом, подходит для использования при подключении к сети 12 вольт

40

В наличии

Нагревательный кабель 165 Ом 10 метров 2 мм силикон

500

В наличии

Саморегулирующийся греющий кабель. Мощность 20 Вт/м

Саморегулирующийся греющий кабель. Мощность 20 Вт/м. Цена за 1 метр.

220

В наличии

Стойка для намотки нагревательного кабеля

Стойка для намотки нагревательного кабеля

110

В наличии

Стойка с основанием для намотки нагревательного кабеля

Основание с четырьмя стойка для намотки греющего кабеля.

65

В наличии

Шпилька для крепления фторопластовой стойки нагревателя

80

В наличии

Нагревательный кабель 33 Ом 100 метров 3 мм силикон 12k

4600

В наличии

Нагревательный кабель 66 Ом 20 метров 2 мм силикон 6k

1050

В наличии

Нагревательный кабель 33 Ом 10 метров 3 мм силикон 12k

680

В наличии

Нагревательный кабель 133 Ом 10 метров 2 мм тефлон 3k

470

Нет в наличии

Нагревательный кабель 1 Ом

Нагревательный кабель (шнур) 1 Ом, подходит для использования при подключении к сети 12 вольт

40

Нет в наличии

Нагревательный кабель 66 Ом 100 метров 2 мм силикон 6k

6170

Нет в наличии

Нагревательный кабель 133 Ом 10 метров 2 мм силикон 3k

470

Нет в наличии

Видео нагревательный кабель (шнур)

Купить нагревательный кабель (шнур) в Москве

Температура  зависит от:

• Из какого материала сделан инкубатор, брудер, ящик для овощей и т. д. Для ящика из голой фанеры нужна одна мощность нагревателя,  и совсем другая, если в качестве материала пенопласт 5 мм.
• Как организована вентиляция. Можно просто намотать кабель, сделав из него решетку, а можно  сделать так, чтобы с этой решетки тепло с помощью вентилятора разгонялось по всему объему.
• Влияние внешних факторов.

Таблица «Зависимость температуры от количества Ватт на 1 метр шнура».

Где, t — максимальная температура нагрева шнура, L-длина шнура, P на метр — мощность на 1 метр шнура, P общая — общая мощность.

Если Вы собираетесь делать инкубатор своими руками, то сразу выбирайте температуру нагрева шнура от 50 до 60 градусов.Как показала практика  — это оптимальная температура, для равномерного, быстрого прогрева инкубационной камеры,и далее поддержание температуры в заданных пределах 37,2-38 градусов, при условии подключения нагревательного шнура через тереморегулятор и обдуве его вентилятором.Далее все зависит от размера Вашего устройства.
Пример:

Вы собираетесь  делать инкубатор из холодильного шкафа для пива и воды, то оптимально выбирать шнур 33 Ома длиной 10-11 метров.При подключении его к контроллеру XM-18, можно сделать два нагревательный элемента:
1. Мощностью 150 Ватт  -(один отрезок 33 Ома длиной 10-11 метров) — работает все время и поддерживает температурный режим
2. Мощностью 300 Ватт (два отрезка 33 Ома длиной по 10-11 метров соединенных параллельно) — работает в режиме нагрева, потом отключается.

принцип работы, виды, конструкция, монтаж

При необходимости справиться с особо низкими температурами в каких-либо конструктивных элементах построек, системах коммуникаций, предметах бытового благоустройства используется  нагревательный кабель. Данное устройство обеспечивает дополнительный подогрев по всей длине или области прокладки трассы. При этом важно учитывать принцип работы нагревательного элемента и в каких ситуациях его целесообразно применять.

Назначение и принцип работы

Назначение нагревательных кабелей позволяет охватывать как разнообразные сферы промышленной деятельности, так и решать различные бытовые задачи. Наиболее часто нагревательный кабель используется для:

• Обогрева помещений или сооружений с малой кубатурой, включая декоративные комнаты, террариумы, шахты и колодцы;
• Нагревания всего или только участка трубопровода, водопровода, канализации и других объектов, расположенного на открытом воздухе или в не отапливаемом помещении;
• Разогрева замороженных объектов при выполнении на них каких-либо технологических операций;
• Защиты от замерзания воды или для предотвращения скопления влаги;
• Предотвращения образования льда или отложения снега;
• Поддержания температуры какого-либо объекта в заданных пределах.

Принцип работы нагревательного кабеля описывается законом Джоуля-Ленца, который гласит, что при протекании электрического тока по любому резистивному элементу, из него будет выделяться тепловая энергия. Данный процесс обуславливается наличием электрического сопротивления у токопроводящего материала, которое возникает из-за взаимодействия заряженных частиц. Эти частицы создают препятствие направленному движению тока, и при их столкновении происходит выделение тепла.

Основываясь на вышеизложенном, можно сказать, что величина тепловой мощности прямопропорциональна сопротивлению нагревательного кабеля и может выражаться формулой:

Q = I² * R * t

Где:

• Q – величина выделяемой тепловой энергии;
• I – величина тока, протекающего по нагревательному кабелю;
• R – омическое сопротивление элемента;
• t – время подключения кабеля к электрической сети.

На практике сопротивление конкретного греющего кабеля будет зависеть от материала токоведущих жил, их длины и способа подключения. Все эти параметры обуславливаются конструктивными особенностями различных видов нагревательной кабельной продукции.

Виды

Используемые для подогрева токоведущие элементы подразделяются на резистивные (линейные и зональные), саморегулирующие и индуктивные. Все виды нагревательных кабелей отличаются принципом работы и конструкцией. Рассмотрим более детально особенности каждого из них.

Резистивные линейные.

Линейный нагревательный кабель представляет собой конструкцию из обычного провода, концы которого подключаются к источнику электропитания. Таким образом, линейную модель принципиально можно представить в виде последовательно включенного сопротивления резистивного типа, характеризующегося постоянной мощностью нагрева. По количеству жил он подразделяет на одножильный и двухжильный нагревательный кабель.

Одножильный линейный.

Рис. 1: конструкция одножильного линейного кабеля

Посмотрите на рисунок, одножильные марки состоят из нагревательной жилы с высоким удельным сопротивлением, как правило, стали или ее сплавов. Также сюда входит один или несколько слоев термоустойчивой изоляции, которая не деформируется при нагревании. Такой вид нагревательного проводника может оснащаться экраном для удаления помех, создаваемых ним самим и устройства защиты от замыкания на землю.

Его основным преимуществом является простота и неприхотливость в эксплуатации, также он может контактировать с проводящими конструкциями и подвергаться нахлесту. А к недостаткам можно отнести необходимость использования заводской секции установленной длины (отрезать нужный вам кусок нельзя), необходимость подключать концы секции в одной точке к “+” и “–” или к нулю и фазе.

Двухжильный линейный

Рис. 2: конструкция двухжильного линейного кабеля

Конструктивно двухжильные марки имеют два вывода, подключаемые к источнику электроэнергии. В его состав входят те же элементы, что и в одножильный с одним отличием – в нем находятся две параллельно расположенные жилы вместо одной. Что предоставляет дополнительное преимущество – двухжильный нагревательный кабель, в отличии от одножильного, не нужно возвращать вторым концом секции к месту подключения, что предоставляет определенное удобство при обогреве трубопроводов и других протяженных конструкций.

Резистивные зональные

Зональные кабели представляют собой разновидность резистивного, с тем отличием, что имеет более сложную и функциональную структуру. В сравнении с линейным конструктивно он имеет следующую особенность:

Рис. 3: конструкция зонального кабеля

Как видите на рисунке, зональный кабель так же, как и линейный включает в себя две токоведущие медные жилы, внутреннюю изоляцию для каждой жилы, нагревательную проволоку из материала с высоким удельным сопротивлением, внешнюю изоляцию.

Его конструкция отличается наличием окошек во внутренней изоляции, в которых к токоведущему проводнику подсоединяется нагревательная проволока. Сами окошки расположены на расстоянии 1 – 2м друг от друга. Таким образом, между окошками нагревательный элемент подключается параллельно и воспринимает на себя напряжение сети. То есть на каждый из участков проволоки приходиться по 220 В или та величина, которая подается на греющий кабель.

За счет такого конструктивного решения постоянным сопротивлением должна обладать не вся протяженность, а только проволока, расположенная на участке в 1 – 2 м, получившая название зоны (от чего и берет название данный тип кабеля). Благодаря такой конструкции длина секции может подбираться произвольно в зависимости от ваших  личных пожеланий.

Саморегулирующиеся кабели

Саморегулирующийся кабель отличается от предыдущих вариантов и конструктивным исполнением, и принципом работы.

Рис. 4: конструкция саморегулирующегося кабеля

Посмотрите на рисунок, здесь показана конструкция саморегулирующегося кабеля, включающая в себя:

• Внешнюю оболочку, защищающую внутренние элементы от воздействия окружающей среды.
• Токоведущие жилы, на которые подается напряжение от внешнего источника.
• Экранирующая оплетка, защищающая окружающие коммуникации от электромагнитного излучения самого кабеля.
• Слой внутренней изоляции для электрического разделения токоведущих элементов от металлической оплетки для экранированных кабелей или от внешних конструкций при отсутствии экрана.
• Полупроводниковая матрица, представляющая собой непосредственно сам греющий элемент.

Рис. 5: принцип работы полупроводниковой матрицы

Именно эта часть саморегулирующего кабеля  является своеобразным датчиком температуры. Чем больше нагрета окружающая среда, тем меньше проводимость нагревательных элементов, величина протекающего через них тока снижается, равно как и величина выделяемого тепла. В этом и выражается функция саморегуляции уровня температуры.

Основным преимуществом такого нагревательного кабеля является его полная автономность – количество получаемой тепловой энергии самостоятельно подстраивается под температуру среды, в которой он находится. За счет чего разные участки нагревательного кабеля будут иметь нелинейную мощность, выдавая нужную вам температуру в конкретной ситуации. Еще одним преимуществом такого типа нагревательного устройства является его произвольная длина. Но к недостаткам стоит отнести то, что продается он стандартными бухтами и не имеет соединительных элементов в комплектации.

Индуктивные нагревательные кабели

Принцип действия такого типа нагревательного кабеля заключается в наведении ЭДС внутри ферромагнитной среды. Конструктивно он состоит из токоведущей жилы, которая наматывается на ферромагнитный сердечник на подобии катушки. При протекании тока по токоведущей жиле в сердечнике будет наводится эдс. Нагревание происходит за счет электрических потерь от тока в проводнике и от потерь в стали по принципу скин-эффекта.

Главным отличием от других типов нагревательных кабелей является соотношение выделяемой тепловой энергии. Здесь потери в меди составляют всего 20%, в то время как в ферромагнитном материале будут теряться остальные 80%. В зависимости от конкретной марки соотношение потерь может отличаться. За счет чего линейная мощность индуктивного кабеля может быть гораздо ниже при обеспечении той же температуры нагрева.

Особенности монтажа

При прокладке нагревательного кабеля важно соблюдать ряд правил, а именно:

• Температура окружающей среды на этапе монтажа системы обогрева должна быть не ниже +15ºС.
• Фиксацию на поверхности следует производить таким способом, чтобы не повредить конструктивные элементы нагревательных участков (заводскими фиксаторами, специальным скотчем, герметиком, мягкими накладками, хомутами и т. д.).
• При формировании трассы или сетки необходимо обеспечивать достаточную площадь обогрева для конкретного объекта в зависимости от его параметров.
• При поворотах нужно следить, чтобы радиус изгиба не  превышал шести его диаметров.
• После завершения укладки обязательно проверяйте целостность изоляции и жил путем прозвонки и измерения уровня сопротивления.

Теперь рассмотрим несколько практических советов касательно особенностей прокладки в частных ситуациях. Если нагревательный кабель используется для обогрева кровли или других объектов, где он устанавливается под прямыми солнечными лучами, лучше использовать экранированные марки. Так как у моделей с оплеткой используется куда более устойчивая оболочка, чем у кабелей общего назначения.

При обогреве водостоков, необходимо выбирать место расположения в наиболее холодной точке или с наименее прогреваемой стороны. В горизонтальных желобах нагревающий кабель необходимо устанавливать в нижней части желоба, чтобы теплые массы поднимались вверх и плавили лед выше. В вертикальных трубах водосточной системы со стороны стены здания, как показано на рисунке, так как она прогревается хуже всего:

Рис. 6: Пример монтажа в водосточной системе

Так как нагревательный кабель может располагаться в воде, им можно напрямую прогревать водопроводные трубы или системы отопления. Устанавливают его внутри трубы, как показано на рисунке:

Рис. 7: пример прокладки греющего кабеля внутри трубы

Следует отметить, что монтировать  нагревательный проводник внутри канализационных и сточных труб запрещено, так как за него будет цепляться различный мусор. Из-за чего возникнут пробки, ухудшающие проходимость и приводящие к полному перекрытию. Поэтому полимерные и металлические трубы канализации прогреваются посредством установки нагревательных элементов с внешней стороны. Но стоит отметить, что нагревательный провод должен изолироваться от слоя теплоизоляции посредством специальной алюминиевой ленты.

Области применения

Нагревательный кабель применяется для обогрева таких конструктивных элементов:

• теплых полов – как в бытовых (ванных и кухнях), так и в производственных помещениях;
• крыш зданий, где возникает угроза образования сосулек или скопления снежных масс над тротуарами или пешеходной зоной;
• различных трубопроводов в системах водоснабжения, канализации, отопления и т. д.;
• емкостей и резервуаров для хранения жидких веществ;
• систем водоотведения и дренажа;
• подогрева ступенек зданий, тротуаров и технологических проходов;
• нагревательных матов, ковриков и дорожек;
• аквариумов и террариумов для домашних питомцев.

В промышленной сфере нагревающий кабель может иметь и более специфическое применение, примеры некоторых из них и необходимые параметры для их эффективной работы приведены в таблице ниже:

Таблица: область применения нагревающего кабеля

Тепловая пленка для труб | Греющий кабель для труб

Paladin for Pipe — это отмеченная наградами усовершенствованная саморегулирующаяся система нагревательного кабеля, которую можно использовать для эффективной и надежной защиты труб от замерзания. Система Paladin применяется в качестве нагревательной ленты для труб и подходит для установки снаружи как металлических, так и неметаллических труб и имеет допуски как для непосредственного заглубления в землю, так и для влажных мест. Саморегулирующаяся нагревательная лента Paladin для труб может быть установлена ​​как внутри, так и снаружи помещений. Paladin, будучи очень универсальным нагревательным кабелем, может быть установлен внутри большинства ненапорных, непитьевых труб и стоков. Heat-Line предлагает единственные на рынке внешние нагревательные кабели, сертифицированные cCSAus для использования во влажных условиях.

Предложение Paladin® for Pipe

Особенности

Саморегулирующаяся тепловая пленка Paladin для труб поставляется готовой к работе в виде вставного блока с защитой GFCI с кабелем питания длиной 4 фута (1,2 м) и Заводская обработка по длине делает установку нагревательной ленты простой, быстрой и экономичной. Исключается необходимость в электрике для обеспечения питания на месте и сложных подключений.

Предотвратить замерзание некоторых из наиболее важных водопроводных труб и самотечных стоков не может быть проще. С системой обогрева труб Paladin от Heat-Line вы можете расслабиться, зная, что у вас есть самая совершенная, долговечная, энергоэффективная и безопасная защита труб от замерзания.

Предложение Paladin® для труб

• Подробности

• Приложения

• Особенности и преимущества

• Характеристики

• Советы по измерению

• Информация для заказа

• Вопросы-Ответы

• Фотографии

• Ролики

• Документы

Paladin имеет сертификат cCSAus на соответствие или превосходство стандартов Северной Америки. Paladin — это единственная известная на рынке теплоизоляционная пленка для труб, имеющая допуски для непосредственного заглубления в землю и влажных мест, что делает ее пригодной для установки в самых разных областях, как никогда раньше.

Греющая лента Paladin для труб использует уникальную и усовершенствованную технологию саморегулирующейся проволоки для обогрева труб. Нагревательная лента Paladin для труб изготовлена ​​по передовой технологии саморегулирующихся нагревательных кабелей. Paladin может эффективно увеличивать тепло- и энергоотдачу в холодных участках по своей длине и одновременно уменьшать тепло- и энерговыделение в теплых участках. Вам никогда не придется беспокоиться о перегреве системы обмотки труб с подогревом Paladin, что может привести к плавлению и пожару из-за технологии саморегулирующейся проволоки нагревателя труб. Paladin — это нагревательная лента для труб, которая дает вам уверенность в надежной защите труб от замерзания без риска. Он стал незаменимым продуктом для сантехников, электриков, домовладельцев, фермеров и управляющих коровниками, чтобы обеспечить безопасную и надежную защиту от замерзания в коровниках и конюшнях.

Для дальнейшего повышения энергоэффективности термопленки Paladin для труб рекомендуется добавить теплоизоляцию и термостат. Дополнительная теплоизоляция снижает теплопотери, а термостат позволяет регулировать рабочий цикл вашей системы Paladin в зависимости от температуры внешней трубы. Комбинация обоих аксессуаров может повысить энергоэффективность на целых 80%.

Paladin — это система внешнего обогрева, теплоизоляционная пленка для труб, разработанная для обеспечения надежной защиты от замерзания металлических и неметаллических труб. Примеры включают, но не ограничиваются:

•  Существующие водопроводы, подверженные замерзанию
•  Водопроводы малого диаметра
•  Трубы и шланги большого диаметра
• Все металлические и неметаллические трубы и водостоки
• Канализационные, септические и канализационные трубы
•  Большинство металлических и неметаллических резервуаров

Поскольку Paladin также одобрен для использования во влажных помещениях, его также можно использовать внутри помещений, не предназначенных для питья, не находящихся под давлением. Примеры включают, но не ограничиваются:

•  Дренажи и водопропускные трубы
• Водосточные желоба и водосточные трубы

Paladin обеспечивает защиту от замерзания во многих из следующих мест:

• Дома и коттеджи у озера
• Ферма, сельское хозяйство
• Коммерческий, промышленный
• Строительные площадки
• Лагеря и дома на колесах
• Горнодобывающая промышленность и разведка
• И многое другое

Поскольку Paladin является высококачественным продуктом, он устанавливается иначе, чем традиционные изделия с нагревательной лентой. Другие нагревательные ленты и изделия из хозяйственных товаров должны быть намотаны вокруг труб или свернуты по спирали, чтобы передать достаточное количество тепла неизолированным трубам, что делает их очень высокими по энергопотреблению. В Paladin термопленка для труб просто наносится на трубу за один проход в большинстве случаев; уменьшение общей длины изделия на целых 60%. (см. Советы по измерению).

В сочетании с теплоизоляцией и термостатом количество необходимого тепла снижается; тем самым обеспечивая большую экономию энергии.

Paladin является наиболее универсальным продуктом Heat-Line, поэтому его можно использовать во многих специализированных областях, включая подогрев почвы в сельском хозяйстве, обогрев металлических и неметаллических резервуаров, подогрев дверцы морозильной камеры и предотвращение образования льда на градирне. . Если вы считаете, что у вас есть специальное или уникальное приложение для Paladin, свяжитесь напрямую с Heat-Line и поговорите с одним из наших знающих специалистов по продуктам.

Характеристики

• Подходит для труб малого и большого диаметра
• Ограниченная гарантия на 5 лет, доступна расширенная гарантия на 10 лет
•  Может быть установлен на всех металлических и неметаллических трубах, резервуарах и сосудах
•  Обеспечивает надежную защиту от замерзания труб всех диаметров (при правильном измерении и установке)
•  Легко и быстро устанавливается на большинство труб без их демонтажа
•  Никогда не расплавится и не прогорит водопроводную трубу, даже если она сухая
•  Можно накладывать друг на друга, не опасаясь перегрева
•  Может быть полностью изолирован для повышения энергоэффективности
•  Устройства управления, включая таймеры и термостаты, являются дополнительными.
•  Сделано в Северной Америке
•  Утверждено прямое захоронение в земле
•  Утверждено влажное место
•  Самая надежная и энергоэффективная система на рынке
•  Доступно с шагом 10 футов (3 м) до максимальной длины 240 футов (73 м), доступны нестандартные длины (для более длинных систем см. серию EXT5R)
•  Защита от замыкания на землю включена во все модели Paladin GFC
•  Модели Paladin GFC просто подключаются к розетке 120 В или 240 В. Дополнительных электромонтажных работ не требуется (для моделей Paladin по запросу доступен набор шнуров (жесткая проводка) для моделей Paladin)
•  Ни один другой продукт не сочетает в себе функции и гибкость Paladin by Heat-Line 9.0020

Сертификаты

• Сертификат cCSAus (Канада и США) LR85446
•  Сертифицированное использование в Западной и Южной Канаде
•  Установка типа A США
•  Одобрено для прямого захоронения и влажных помещений

Электрические характеристики

• Саморегулирующийся/проводящий полимер
•  Оболочка из термопластичного эластомера (TPE)
• Системы 120 В — 5 Вт/фут. (15 Вт/м) при 50°F (10°C) максимальная длина 120 футов (37 м)
• Системы 240 В — 5 Вт/фут. (15 Вт/м) при 50°F (10°C) максимальная длина 240 футов (73 м)
• Модели GFC на 120 В — кабель питания 4 фута (1,2 м) с вставным устройством прерывателя цепи замыкания на землю на 27 мА
• Модели GFC на 240 В — кабель питания длиной 6 футов (1,8 м) с подключаемым устройством прерывателя цепи замыкания на землю на 27 мА
• Модели CS — 6 футов (1,8 м), шнур питания 12–14 AWG SJEOOW для прямого проводного подключения, УЗО должно быть установлено на месте

Прочие характеристики

• Разработаны для всех металлических и неметаллических трубопроводов всех размеров
• Номинальная толщина нагревательного кабеля Paladin 0,25 дюйма (6,4 мм) / ширина 0,425 дюйма (10,8 мм)
•  Утверждено прямое захоронение в земле и влажное расположение
•  Подходит для воздействия температур до 150 °F (65 °C)
•  Сделано в Северной Америке
•  Для более длинных систем до 540 футов (282 м) см. серию EXT5R

Рекомендации по измерению для Paladin для труб

Всегда измеряйте перед заказом, не предполагайте и не оценивайте требуемую длину.

— Паладин для труб представляет собой усовершенствованную наружную саморегулирующуюся систему нагревательного кабеля, готовую на заводе и поставляемую в готовом виде, до определенной длины, указанной во время заказа.

— Системы Paladin for Pipe оцениваются и изготавливаются стандартной длины с шагом 10 футов (3 м) до 120 футов (36,5 м) при напряжении 120 В и с шагом 10 футов (3 м) от 10 футов до 240 вольт. футов (3 м – 73 м) в 240 вольт.

Важные примечания

— Систему Paladin нельзя удлинить. Если требуется более длинная система, необходимо будет приобрести отдельный нагревательный кабель, чтобы компенсировать разницу, или полностью новую систему соответствующей длины.

— Систему Paladin нельзя укоротить на месте. Если требуется более короткая система, ее можно сделать петлей на конце или накрутить на трубу по спирали. В отличие от традиционной системы нагревательных лент, саморегулирующаяся система нагревательных кабелей Paladin безопасно перекрывается.

-Учитывая, что системы Paladin for Pipe поставляются с шагом 10 футов (3 м), целесообразно всегда округлять до ближайшей стандартной длины. Например, если требуется система нагревательного кабеля длиной 18 футов (5,5 м), округлите ее до 20 футов (6 м).

Внешнее применение

— При измерении длины, необходимой для системы проводов нагревателя для внешней трубы, необходимо следить за тем, чтобы заказанная длина была точной или больше требуемой. Удлинить изделие Paladin for Pipe на месте невозможно.

-Для достижения наилучших результатов при расчете требуемой длины Paladin for Pipe вам необходимо собрать следующую информацию:

•  Тип трубы/дренажа/материал (ПВХ, медь, PEX, ABS, железная труба, оцинкованная и др.)
•  Диаметр трубы/дренажа
•  Длина трубы/дренажа
•  Количество клапанов и/или патрубков по длине трубы
•  Тип и толщина изоляции, если применимо (Heat-Line может порекомендовать варианты изоляции)
•  Самая низкая температура наружного воздуха
•  Находится ли труба или водосток под землей или над землей

— Определение длины обогревателя Paladin, необходимого для обычного внешнего обогрева металлических и неметаллических труб, не может быть проще, поскольку диаметр большинства труб составляет 2 дюйма (51 мм) или меньше. требуется только один (прямой) след Паладина по длине трубы.

— Для отрезков трубы с патрубками и/или клапанами вам потребуется добавить не менее 0,75 м (2,5 фута) дополнительной проволоки для обогрева труб на каждый клапан и/или патрубок.

— Для специальных применений и труб диаметром более 2 дюймов (51 мм) свяжитесь с Heat-Line и поговорите со специалистом по применению, чтобы определить точные требования.

Внутреннее применение

— Хотя система обогрева труб Paladin предназначена для внешнего обогрева металлических и неметаллических труб малого и большого диаметра, она также может быть установлена ​​в дренажных системах грунтовых вод, питаемых самотеком, учитывая ее влажное расположение. одобрение.

– Определение длины провода для обогрева труб Paladin, необходимого для внутреннего обогрева металлических и неметаллических водостоков, не может быть проще, поскольку цель состоит в том, чтобы создать путь или канал для талой воды внутри более крупного водостока.

— Обычная одинарная (прямая) внутренняя длина Paladin — это все, что обычно требуется в стоке. В тех случаях, когда выход дренажа открыт, Heat-Line рекомендует удвоить или сдвоить последние 2–5 футов (0,6–1,5 м) дренажа.

Paladin считается складируемым товаром с наиболее распространенными длинами, доступными для отправки. Для индивидуальных заказов или заказов, которых нет в наличии, Paladin обычно может быть отправлен в течение 1-3 дней с момента заказа. Уточняйте актуальное наличие и сроки выполнения по телефону.

Входит в состав системы Paladin:

• Комплект саморегулирующихся нагревательных кабелей заданной длины

• м со съемным устройством прерывания цепи замыкания на землю на 27 мА
• Модели GFC 240 В : кабель питания длиной 6 футов (1,8 м) со съемным устройством прерывателя цепи замыкания на землю на 27 мА
• Модели CS : 6 футов (1,8 м), 12–14 AWG Шнур питания SJEOOW для прямого проводного соединения, GFCI должен быть установлен на месте
• Кол-во 2, 6 дюймов (15 см) полиэтиленовых ограждений кабеля
• 8,5 дюйма (21,5 см) Кабельные галстуки
• 5 -летняя ограниченная гарантия
• Чистая, краткая установка и вспомогательная документация

Паладиновые Документы:

Паладин. 0318

DESCRIPTION HLA-120 120V plug-in thermostat (GFC)

GFA-STAT

120/240V hardwire thermostat with GFCI (CS)

TIMER-120P 120 В Таймер плагина (GFC) Timer-240P 240V Timer (GFC) TIMER-CS 90VIRE

17 9000 1210316 90VIRE

120316/
1210317 1210317 120317 120317 120316 24.10317 1210317 1210317 1210317 1210317 1210317 1210317 1210317 1210317 1210317 1210317 1210317 1210317 1210317
. МА-10 120/240 В GFCI/ELCI (CS) INSUL-1.00 Изоляционная втулка для трубы с внутренним диаметром 1 дюйм (внутренний диаметр 1 5/8 дюйма, длина 6 футов)

для трубы с внутренним диаметром 1 1/4 дюйма (внутренний диаметр 1 7/8 дюйма, длина 6 футов) INSUL-2.00 Изоляционная втулка для трубы с внутренним диаметром 2 дюйма (внутренний диаметр 2 5/8 дюйма, длина 6 футов) INSUL-3. 00 Изоляционная втулка для трубы с внутренним диаметром 3 дюйма (внутренний диаметр 3 1/2 дюйма, длина 6 футов) Инсуль-4,00 Изоляционная рукава для 4-дюймовой трубы ID (4 1/2 дюйма, 6 футов длиной) HLP-TAPE лента для изоляции Sleeves (100 Ft) лента для изоляции Sleeves (100 Ft). -FOIL Изоляция из пузырчатой ​​алюминиевой фольги (шириной 16 дюймов, продается стопами) INSUL-TAPE Всепогодная лента из алюминиевой фольги (150 футов) PLD-CG упаковка из 4 штук, по 6 штук в каждой) ГАРАНТИЯ Расширенная 10-летняя ограниченная гарантия



Номера деталей

– 90 В чем разница между сериями Q-R и Paladin?
A – механических и/или физических различий между группами продуктов серий Paladin и EXT-R нет. Однако система Paladin имеет дополнительное сертификационное обозначение, которого нет у EXT-R, что делает продукт Paladin сертифицированным для использования в системах защиты от обледенения крыш и водосточных желобов.

В. Безопасно ли использовать Paladin на пластиковых трубах?
А – Да. Система Paladin одобрена для использования на всех металлических и неметаллических трубах. Усовершенствованная технология саморегулирования, используемая в продукте Paladin, делает его безопасным для пластиковых труб даже в сухом состоянии, поскольку он никогда не перегреется и не повредит трубы.

В – Можно ли похоронить Паладина?
А – Да. Система Paladin (наряду с EXT-R и EXT-T) сертифицирована как для прямого захоронения, так и для влажных помещений, что делает нагревательный кабель и запатентованную концевую заделку полностью безопасной для закапывания.

В. Можно ли использовать Paladin только для трассировки труб снаружи?
A – Нет. Paladin изначально предназначался для установки снаружи труб, однако из-за специального допуска к влажным условиям его можно размещать внутри не находящихся под давлением непитьевых труб, таких как водостоки.

В. Нужно ли закручивать систему Paladin вокруг трубы или просто бежать прямо вдоль трубы?
A – Поскольку Paladin обладает исключительными свойствами теплопередачи, его можно просто провести прямо по трубе без необходимости делать шаг или спираль нагревателя. Эта уникальная способность означает, что общая длина нагревательного кабеля значительно сокращается, что снижает общие эксплуатационные расходы.

В – Паладин поставляется с термостатом?
A – Термостат не входит в комплект изделия Paladin, поскольку он не требуется для правильной и безопасной работы; однако термостат можно приобрести в качестве дополнительного аксессуара. В зависимости от применения системы или там, где предпочтительна автоматическая работа, термостат может использоваться для включения и выключения системы для экономии энергии или для включения рабочего цикла системы. В сочетании с изоляционными термостатами можно существенно повысить энергоэффективность.

В – Могу ли я (домовладелец) установить Paladin?
A – Компания Heat-Line предоставляет точные и простые инструкции по установке для всех наших продуктов, а также предлагает лучшую на рынке техническую поддержку. В результате домовладельцы могут установить большинство систем Heat-Line, включая Paladin; тем не менее, Heat-Line обычно рекомендует, чтобы процесс установки выполнял квалифицированный специалист.

В. Что делать, если у меня есть дополнительный нагревательный кабель Paladin?
A – Если у вас есть дополнительный нагреватель, вы можете закольцевать излишки обратно по трубе или сосредоточить больше нагревательного кабеля на более открытых участках трубы. При необходимости нагревательный кабель можно безопасно перекрывать, так как он саморегулирующийся и не перегревается.

В – Блок отключается, когда он не нужен?
A – Нет. Саморегулирующиеся нагревательные кабельные системы Paladin увеличивают тепловую мощность при охлаждении, но, что более важно, снижают тепловую мощность при нагреве. В результате продукты торговой марки Heat-Line очень энергоэффективны в эксплуатации, но не полностью отключаются, поскольку могут простаивать только до минимальной величины. Чтобы полностью отключить систему, ее необходимо отключить или установить с термостатом. Системы марки Heat-Line следует отключать от сети или выключать, когда они не требуются (в летние месяцы), и проверять их каждый год перед использованием.

В. Потребляет ли система на 240 вольт меньше энергии, чем система на 120 вольт?
A – Нет – Энергоэффективность не имеет отношения к назначенному напряжению. Мы платим за энергию в ваттах, а не в вольтах. Несколько лет назад термин «более эффективный» применялся к системам на 240 вольт, потому что вы можете увеличить нагрузку или силу тока в цепи на 240 вольт. К сожалению, термин «более эффективный» каким-то образом был неверно истолкован как означающий более энергоэффективный, что не так.

В – При отключении питания нужно ли перезагружать устройство?
A. Продукты Heat-Line, включая Paladin, предназначены для повторного включения сразу после подачи питания на устройство. После повторного включения система Paladin имеет возможность увеличить свою производительность, чтобы немедленно начать размораживание любого участка трубы, который замерз или был близок к замерзанию во время отключения электроэнергии. Во многих случаях размораживание трубы может занять всего час или меньше.

В – Сколько энергии потребляет Паладин?
A – Во всех системах марки Heat-Line, включая Paladin, используется передовая технология саморегулирующихся нагревательных кабелей Heat-Line, которая обеспечивает подачу энергии и тепла в холодные участки трубы и снижает выход энергии и тепла в теплые участки. . Несмотря на то, что общее количество потребляемой энергии зависит от множества факторов, вы можете быть уверены, что устанавливаете самую энергоэффективную систему нагревательного кабеля. Если вы хотите еще больше снизить потребление энергии, вы можете рассмотреть вопрос о добавлении термостата, таймера или другого устройства управления.

В- Существует ли максимальная длина нагревательных кабелей Paladin?
А – Да. Максимальная длина цепи Paladin, разрешенная для сети 120 В, составляет 120 футов (37 м) и или 240 футов (73 м) для сети 240 В. Для приложений, требующих большей длины, см. EXT-R.

В – Паладин какой длины мне нужен?
A – Требуемая длина нагревательного кабеля Paladin может варьироваться в зависимости от применения, поскольку она зависит от типа и размера трубы, количества изоляции, нанесенной на трубу после установки Paladin, и минимального наружного температура окружающей среды. В большинстве случаев диаметры труб равны или меньше 2 дюймов. (51 мм) требуется только один проход Paladin для надлежащей защиты в холодном климате до -40 ° F (-40 ° C) при надлежащей изоляции. После того, как вы соберете необходимую информацию, включая тип трубы (металлическая или неметаллическая), диаметр трубы, длину трубы, минимальную температуру наружного воздуха, количество клапанов или внешних патрубков и потенциальную толщину изоляции, вы можете использовать таблицу выбора длины Paladin или связаться с Heat. -Линия напрямую, чтобы поговорить со специалистом по продукту.

В – Можно ли укоротить Паладина, если он слишком длинный?
A – Нет. Система Paladin, производимая Heat-Line, представляет собой предварительно собранную на заводе усовершенствованную саморегулирующуюся систему нагревательного кабеля, которая не предназначена для заделки в полевых условиях и/или подгонки по длине. Если у вас есть дополнительный нагреватель, вы можете закольцевать излишки обратно в трубу или сосредоточить больше нагревательного кабеля в более открытых участках трубы.

В – Моя система Паладина слишком короткая; Могу ли я добавить небольшой раздел в конце? Если нет, что можно сделать?
A – Нет. Система Paladin производства Heat-Line представляет собой предварительно собранную улучшенную саморегулирующуюся систему нагревательного кабеля, которая включает в себя запатентованное концевое уплотнение и эластомерную оболочку нагревательного кабеля, сертифицированную для непосредственного прокладки в грунте и в местах с повышенной влажностью. Таким образом, система Paladin не может быть объединена в полевых условиях. Если требуется большая длина Paladin, вы можете приобрести один непрерывный продукт соответствующей длины или переместить второй источник питания и установить дополнительную систему Paladin для обеспечения необходимой защиты от замерзания.

В – Могу ли я установить систему Paladin на трубу, проходящую внутри стены?
A – Нет. Не рекомендуется устанавливать нагревательную кабельную систему Paladin за стеной, так как это делает изделие непригодным для эксплуатации и затрудняет его осмотр в случае необходимости осмотра изделия или трубопровода.

В. Какой тип изоляции следует использовать с системой Paladin?
A — Heat-Line рекомендует использовать изоляцию, которая лучше всего подходит для среды, в которой она будет установлена. Обычным типом изоляции, используемой с нагревательными кабелями Paladin, являются огнеупорные водонепроницаемые изоляционные рукава для труб из вспененного пеноматериала. Вы также можете использовать изоляцию из стекловолокна, если она должным образом защищена от атмосферных воздействий в зависимости от окружающей среды.

В – Где можно приобрести нагревательный кабель Paladin?
A – Греющие кабели Paladin производства Heat-Line можно приобрести непосредственно через Heat-Line или у любого из наших дистрибьюторов продукции Heat-Line. Чтобы получить список дистрибьюторов продукции Heat-Line в Канаде и США, свяжитесь с Heat-Line напрямую по бесплатному номеру (800) 584-4944.

В – Будет ли система Paladin работать с постоянным напряжением?
A – Нет. Система нагревательных кабелей Paladin предназначена для работы только с переменным напряжением. Для приложений 12 В или 24 В постоянного тока см. Компенсатор.

• Брошюра Paladin

• Каталог Паладин

• Руководство Паладина

• Концепция нагревателя почвы

• Набор шнуров (CS) и защита от замыкания на землю (GFC) Варианты источников питания

• PALADIN на трубе дренажного насоса

• Концепция пролета моста

• Концепция полиэтиленовых резервуаров

• PALADIN для гравитационных дренажей с защитой от замерзания

Общайтесь с нами через LiveChat

Часто задаваемые вопросы о греющем кабеле

Мы получаем довольно много вопросов о греющем кабеле здесь, в O. E.M. Обогреватели: что это такое, как им пользоваться, чем он полезен и так далее. Мы составили эту страницу и статьи, ссылки на которые здесь, чтобы попытаться ответить на любые ваши вопросы, чтобы вы могли быть уверены, что получаете правильный кабель и правильно его используете. Мы хотели бы думать об этом как о «Все, что вам нужно знать о нагревательном кабеле». Если у вас есть вопрос, на который здесь нет ответа, не стесняйтесь позвонить нам и задать вопрос в (866) 685-4443 или напишите нам по электронной почте, и ваш вопрос может даже стать темой нашей следующей статьи здесь.

• Что такое нагревательный кабель (греющий кабель, нагревательный кабель и т. д.)?
• Что такое нагревательная лента? Как быть с нагревательным шнуром? Есть ли разница?
• Какой нагревательный кабель следует использовать, чтобы предотвратить образование ледяных дамб в моем желобе?
• Как насчет защиты трубы от замерзания?
• Означает ли «саморегулирующийся» отсутствие необходимости в термостате?
• Насколько длинный или короткий кабель я могу использовать?
• Как проложить нагревательный кабель от солнечной батареи? (Правило трех)

---

Что такое нагревательный кабель (греющий кабель, нагревательный кабель и т.

д.)?

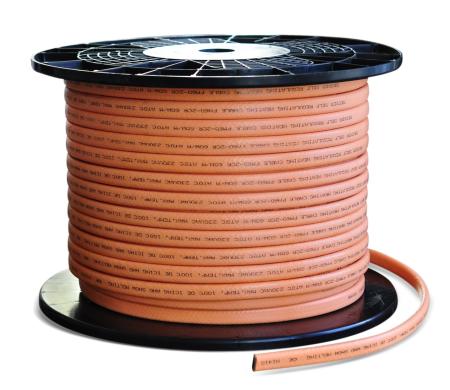

Нагревательный кабель — это кабель, который нагревается, когда через него проходит ток. Он также известен как нагревательный кабель, нагревательный кабель, нагревательный кабель и другие подобные названия, но отличается от нагревательной ленты и нагревательного шнура (см. вопрос ниже, чтобы узнать о различиях). Существует множество различных типов нагревательных кабелей, которые могут достигать различных температур и служить различным целям; у нас есть широкий выбор, который вы можете просмотреть в нашем магазине. У нас также есть некоторая информация о различиях и использовании различных стилей нагревательных кабелей.

Наверх

Что такое нагревательная лента? Как быть с нагревательным шнуром? Есть ли разница?

Полная статья: Нагревательная лента и нагревательный кабель: в чем разница и какой из них мне нужен?

Несмотря на схожесть названий и несмотря на то, что нагревательный кабель для водостоков и крыш часто продается под названием «греющая лента», между ними есть различие. Мы суммировали наиболее важные различия между ними в таблице ниже. Чтобы узнать больше об особенностях каждого из них, ознакомьтесь с полной статьей.

Нагревательная лента, нагревательный кабель, нагревательные шнуры: краткий обзор

Нагревательный кабель	Нагревательная лента	Греющий шнур
Низкая плотность мощности и температура с максимальным диапазоном температур от 150°F до 500°F, включая кабели низкой мощности, хорошо подходящие для предотвращения замерзания.	Более высокая плотность мощности и температуры, от лент с максимальным углом 305° до лент для очень высоких температур, рассчитанных на температуру до 1400°F (760°C).	Удельная мощность и конструкция сравнимы с нагревательной лентой.
Доступен с корпусом, устойчивым к воде и многим химическим веществам и подходящим для использования вне помещений.	Некоторые стили устойчивы к влаге или подходят для использования на электропроводящих поверхностях, но их нельзя погружать в воду, и, как правило, они предназначены для использования внутри помещений.
Достаточно жесткий (примерно такой же гибкий, как садовый шланг), но отлично подходит для наматывания вокруг труб.	Очень гибкий, чтобы соответствовать узким контурам и нестандартным формам.	Такая же гибкая, как нагревательная лента, но более терпимая к неточному сворачиванию.
Несколько закругленный, напоминающий кабель типа NM или Romex™. Удельная мощность измеряется в ваттах на фут.	Плоский в поперечном сечении. Плотность мощности измеряется в ваттах на квадратный дюйм.	Круглое сечение.
Многие стили могут быть обрезаны по длине и добавлены окончания в полевых условиях.	Продается фиксированной длины от 2 до 20 футов (в зависимости от стиля).	Изготавливается на заказ или продается фиксированной длины от 3 до 24 футов.

Наверх

Какой нагревательный кабель следует использовать, чтобы предотвратить образование наледи в желобе?

Многие люди приходят на наш сайт, потому что они ищут более надежный нагревательный кабель для защиты от обледенения крыш. Как правило, наборы, которые доступны в хозяйственных магазинах (от семейных магазинов на углу до крупных розничных продавцов), будут хорошо работать в течение сезона, но можно только догадываться, что они появятся в следующем году. начнут ли они снова работать. У нас есть простое решение этой проблемы: комплект SpeedTrace Roof & Gutter Snowmelt Kit. Этот комплект основан на популярном и надежном семействе саморегулирующихся нагревательных кабелей SpeedTrace — эти кабели представляют собой долговечные изделия профессионального уровня, и мы знаем, что при хорошем обращении они прослужат 9 лет.0041 десятилетие или более в использовании. В сочетании с отсутствием необходимости каждый год или два подниматься на крышу для замены кабеля комплект SpeedTrace стоит вложений.

Добавление любого комплекта нагревательного кабеля на крышу — довольно сложный проект, но комплект SpeedTrace упрощает задачу, включая все необходимое, поэтому вам не нужно беспокоиться о том, заказали ли вы правильный комплект для заделки или отправляетесь на поиски для подвесных кронштейнов водосточной трубы. Вся информация, необходимая для его установки, содержится в руководстве по установке комплекта (PDF), которое вы также можете найти на странице заказа любого из комплектов. В руководстве также показано, как определить, какой размер комплекта вам нужен, но для быстрой справки у нас есть таблица на общей странице комплекта SpeedTrace.

Наверх

Как насчет защиты труб от замерзания?

Как и в случае с крышами, мы предлагаем комплект «все в одном» для защиты от замерзания труб, построенных вокруг саморегулирующегося нагревательного кабеля SpeedTrace. Вы также можете заказать SpeedTrace отдельно (в стандартном или экстремальном вариантах, с разной плотностью мощности) или, если вы чувствуете себя комфортно, используя один из наших нарезанных по длине кабелей, таких как Freezstop, с комплект для заделки. Если у вас есть какие-либо вопросы о том, как проложить кабель на конкретных трубах, позвоните нам по телефону (866) 685-4443, и мы будем рады помочь.

Вернуться к началу

Означает ли «саморегулирующийся» отсутствие необходимости в термостате?

Полная статья: Что на самом деле означает «саморегулирование»

К сожалению, нет. «Саморегулирующийся» — несколько вводящий в заблуждение термин, придуманный первоначальным изобретателем продукта. Нам нравится использовать более точный термин «самоограничение». По сути, это означает, что саморегулирующийся кабель не может перегреться до точки повреждения кабеля. Однако не означает, что означает, что он не станет более горячим, чем необходимо для того, что вы нагреваете! Низкотемпературные саморегулирующиеся нагревательные кабели обычно имеют максимальную температуру около 160 ° F, то есть намного горячее, чем вам нужно, если вы просто используете их для предотвращения замерзания труб. Кабель будет потреблять много энергии, пытаясь достичь своей максимальной температуры, , если вы не добавите регулятор температуры.

Однако контроллер не обязательно должен быть очень дорогим. Если вы прокладываете кабель на постоянном токе, мы рекомендуем SoliStat™, который не перегорает, как большинство термостатов, при подключении к цепям постоянного тока. Для цепей переменного тока у нас есть много различных элементов управления, которые вы можете просмотреть в нашем магазине.

Вернуться к началу

Насколько длинный или короткий кабель я могу использовать?

Полная статья: Минимальная и максимальная длина нагревательного кабеля: универсальный справочник

Короткий ответ: «Это зависит». Мы собрали таблицы, которые помогут вам ответить на этот вопрос для каждого типа нагревательного кабеля, который мы продаем, в нашем комплексном руководстве по минимальной и максимальной длине кабеля. Вы также можете ознакомиться с техническими характеристиками кабеля — они доступны на нашем веб-сайте в виде загружаемых файлов со страницы заказа кабеля каждого типа.

Наверх

Как проложить нагревательный кабель от солнечной панели? (Правило трех)

Мы разговариваем со многими людьми, которые заинтересованы в прокладке нагревательного кабеля от солнечной батареи — например, на удаленных нефтяных месторождениях, где некоторые компоненты оборудования должны быть нагреты до соответствующей температуры, чтобы работать. Это именно то, для чего хорош низковольтный нагревательный кабель, но вам может понадобиться больше мощности или другая настройка, чем вы планировали. У нас есть эмпирическое правило, которое мы используем здесь, чтобы найти числа для нагревательной установки на солнечной энергии, которая будет работать так, как вам нужно: Правило трех для солнечного отопления. В нем говорится, что:

• Ваша солнечная батарея должна выдавать 3 раза по максимальное количество ватт, которое потребляет нагреватель.
• Ваша батарея должна удерживать 3-кратное максимальное количество энергии, которое обогреватель может получить за ночь.

Это может показаться чрезмерным количеством избыточности, но наш опыт показывает, что при любой настройке меньшего размера вы рискуете перебоями в подаче электроэнергии. Правило трех защищает вас от затяжных пасмурных периодов и коротких северных дней. Правильная установка солнечной батареи окупит вложенные средства за счет экономии времени простоя.
