Обшивка стен профлистом по новым меркам

Обшивка стен профилированными металлическими листами сегодня пользуется довольно большим спросом. Способствуют этому многочисленные преимущества этого материала, среди которых необходимо отметить такие, как:

Профнастил считается одним из самых экономичных материалов для обшивки.

  • доступная стоимость профлиста: она ниже в сравнении с прочими покрытиями;
  • монтаж профнастила отличается быстротой: всего два-три человека, не имея особых специальных знаний, могут самостоятельно за пару дней перекрыть весь фасад дома;
  • срок службы профлиста составляет более пятидесяти лет, при этом во время эксплуатации нет необходимости в его ремонте, а уход отличается крайней простотой;
  • монтировать подобные вентилируемые фасады можно при любой погоде. Профлист довольно устойчив к ветру, на него не оказывают влияния осадки;
  • несмотря на то что основной материал изготовления профнастила – это металл, сам лист отличается небольшим весом, что очень выгодно при обшивке фасадов.

Виды профнастила

Вентилируемые фасады из профнастила можно монтировать, используя листы типа С8, 10, 20, 21. Буква «С» в маркировке обозначает профиль стеновой, то есть пригодный для обшивки стен зданий. Такой лист (С20, С21) применяется для внешних стен, для внутренних же рекомендуется брать только С8 и 10.

Важно! Профиль С8 не рассчитан на большие нагрузки, его лучше использовать внутри помещения либо при отделке хозяйственных построек.

У листа С10 высота уже больше, он способен противостоять большим нагрузкам. Кроме того, такой лист экономнее использовать. Его часто применяют для монтажа невысоких ограждений, навесов.

Профнастил различают по толщине металла, и размеру фланцев

При выборе стенового профилированного листа внимание надо обращать и на ширину желобков, так как она влияет на жесткость и, в конечном итоге, прочность стен. Кроме того, некоторые листы имеют специальные желобки, которые позволяют влаге стекать вниз, не попадая под само покрытие, что важно для состояния стен жилых и нежилых сооружений.

Важно! Вес листов также сильно отличается, поэтому, планируя обшивку стен, необходимо просчитать примерные нагрузки на фасад.

И последнее, на что мы обращаем внимание при выборе материала для обшивки стен, – это его покрытие. Вентилируемые фасады из профнастила могут быть окрашены при помощи полиуретана, пластизола, полиэстера, PVDF. Цвета при этом отличаются широкой гаммой, подобрать можно практически любой оттенок.

Технология монтажа и обшивка

Монтаж профлиста на стены отличается предельной простотой. Профилированные листы, или, в данном случае, вентилируемые фасады, должны крепиться на специальный каркас. Пирог стены при этом выглядит таким образом: стена здания, далее несущий металлический каркас из специального оцинкованного профиля, потом стеновой металлический прогон и гидроизоляционная мембрана, слой утеплителя и профилированный лист.

Схема каркаса стены под профнастил.

То есть технология монтажа профнастила состоит в следующем:

  1. Сначала на подготовленную поверхность стены крепятся металлические вертикальные профили, являющиеся несущим каркасом всей системы.
  2. После этого выполняется крепление стеновых прогонов из профиля, которые идут перпендикулярно несущему каркасу и служат основой для фиксации самого профлиста.
  3. Следующим этапом является натягивание гидроизоляционной мембраны и укрепление утеплителя. В этом качестве рекомендуется использовать слой минеральной либо базальтовой ваты, которая прижимается к прогонам при помощи специальных реек.
  4. На последнем этапе монтируются листы профнастила.

Правильное крепление листов

Схема обшивки дома профнастилом.

Стеновой профнастил укрепляется при помощи специальных саморезов, вкручиваемых в стойки каркаса и прогиб самого профиля. Такое крепление обеспечивает надежность и сохранение всех преимуществ профилированного листа.

При этом количество саморезов, необходимых на один квадратный метр поверхности листа, составляет от шести до восьми штук. Шаг между отдельными саморезами при обшивке стен должен составлять один метр.

Обшивка стен осуществляется с учетом толщины и иных параметров. На основе данных показателей выбирают и способы крепления, среди которых:

  • по форме профиля;
  • по толщине листа;
  • по высоте гофры (волны).

При этом сама гофра может быть прямоугольной, округлой либо трапециевидной.

Как мы видим, обшивка стен при помощи профнастила обеспечивает не только надежность, но и возможность утепления дома, контроля уровня влажности, создания комфортных условий. Правда, чтобы профлист работал именно так, как от него ждут, надо в точности следовать всем рекомендациям по монтажу, выбору материала, утеплению самого фасада и многим другим критериям.

Инструкция по монтажу стенового профнастила.

Прочность и долговечность профилированных стальных листов, а также простота, скорость их монтажа и сравнительно небольшая стоимость позволяют интенсивно использовать профнастил как стеновой строительный материал. Стеновой профнастил применяется, в основном, при строительстве утеплённых фасадов зданий, при изготовлении сэндвич-панелей и при возведении различных ограждений.

Стеновой вариант профнастила имеет низкую или среднюю высоту профиля, например, профнастил марок С-13 (типы А и Б, двух видов каждый), С-25 (двух видов), С-44. Рассмотрим, как происходит обшивка стен профлистом при строительстве утеплённого фасада здания.

Возможны три варианта облицовки стен профлистом:

  • первый вариант предусматривает утепление уже построенной стены,
  • во втором варианте профнастил выступает в качестве внутреннего и наружного облицовочного материала сборной стеновой конструкции,
  • в третьем варианте профлист выполняет функции стены.

Вариант утепления уже построенной стены.

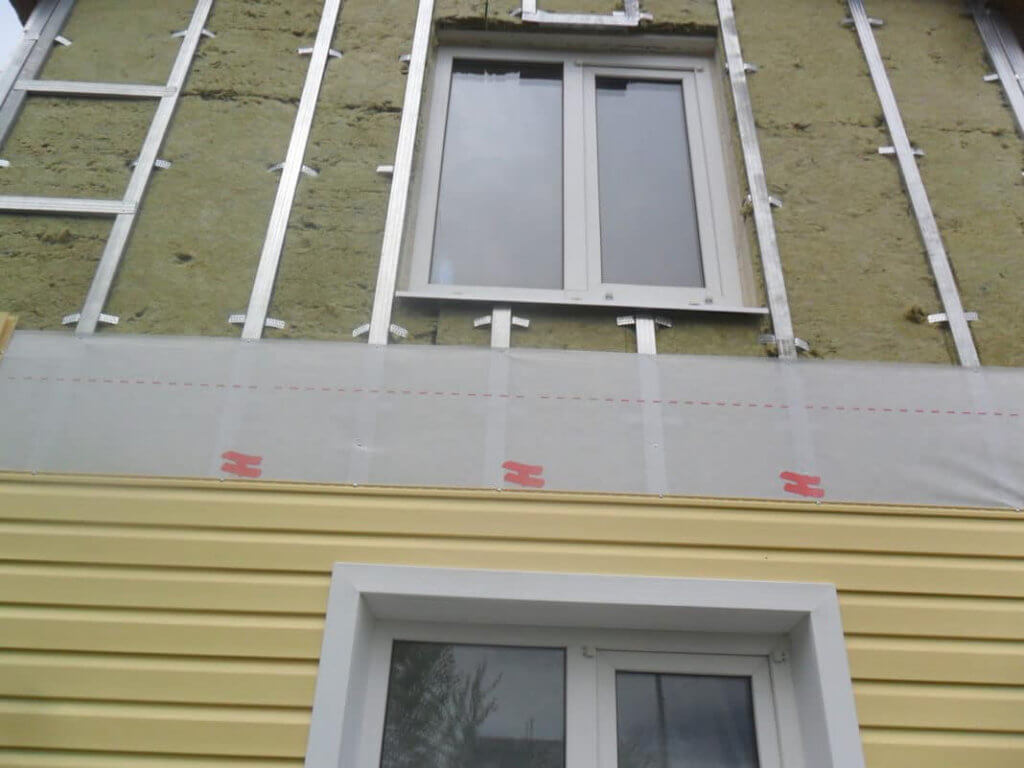

При утеплении фасада профлистом к несущей стене крепятся кронштейны. После установки кронштейнов производят монтаж плит утеплителя. Крепление плит утеплителя к основанию производится полиамидными дюбелями тарельчатого типа. Для защиты утеплителя от ветра применяется ветровлагозащитная пленка. Далее к кронштейнам крепят вертикальные П-образные направляющие, крепление производят при помощи заклепок. С помощью направляющих выполняют выравнивание стены. Между направляющими и ветрозащитной плёнкой создаётся воздушный зазор. К вертикальным направляющим крепятся горизонтальные П-образные профили с шагом, необходимым для надежного крепления профлиста. Стеновой профлист закрепляют самонарезающими шурупами с уплотнительными прокладками.

Вариант, когда профнастил выступает в качестве внутреннего и наружного облицовочного материала сборной стеновой конструкции:

Рассмотрим вариант утеплённой панели, когда в качестве внутренней и внешней облицовки применяются листы стенового профнастила . Прежде чем начать монтаж панелей, выполняется горизонтальная гидроизоляция фундамента, обычно это рубероид, уложенный в 2 слоя. Нижний направляющий профиль крепят к фундаменту универсальными анкерными шурупами. Стойки устанавливают вертикально в нижний направляющий профиль и закрепляются. Таким образом из направляющих и стоечных термопрофилей собирается каркас панели.

Пароизоляционная пленка монтируется горизонтальными слоями с закреплением её на внутреннюю сторону панели саморезами с потайной головкой. Утеплитель укладывается в каркас из термопрофилей. Дополнительное крепление утеплителя к стойкам панелей не предусматривается, утеплитель держится за счет своих упругих свойств, от проседания фиксируется перемычками панели. Ветрозащитную мембрану крепят к стеновой панели горизонтальными полосами снизу вверх с вертикальными и горизонтальными нахлёстами.

Поверх пленки, прижимая её к стеновой панели, монтируется шляпный профиль, закрепляясь к стойкам панели саморезными болтами. Монтаж профлиста на стену осуществляется самосверлящими болтами с уплотнительной прокладкой через одну волну в нижний прогиб. Вертикальные стыки профлистов закрепляются заклепками. Обрамление оконных проёмов выполняется наружными уголками, верхним отливом, водоотливом оконным — комплектующими  элементами из окрашенной оцинкованной стали. В углах здания устанавливаются наружными уголки, закрывающие стык профлистов. Комплектующие элементы придают стене законченный внешний вид.

Вариант, не требующий утепления: профлист выполняет функции стены

В случае, когда здание не требует утепления, профлист выступает в качестве стены, защищающей внутреннее пространство от ветра и осадков. В данном случае профлист крепится к стеновым ригелям каркаса самосверлящими болтами с уплотнительной прокладкой. Крепление профнастила к стене производится через одну волну в нижний прогиб, стыки профлистов скрепляются заклепками с шагом 300 мм.

Транспортировка, погрузка и выгрузка

Для того чтобы продукция была доставлена без повреждений, наши специалисты соблюдают следующие требования по транспортировке:

  • погрузка осуществляется на ровное основание кузова. Длина кузова не превышает длину коробок с продукцией;
  • во время транспортировки обеспечивается защита продукции от перемещения и механического повреждения;
  • скорость транспортного средства не превышает 80 км/ч. Движение автотранспорта производится без резких разгонов и торможений.

Требования по погрузке и выгрузке продукции:

  • погрузка и выгрузка коробок с продукцией осуществляется при помощи специальной подъёмной техники с мягкими стропами. При длине коробок более 5 метров применяются траверсы;
  • при ручной выгрузке листы поднимают и переносят аккуратно, в вертикальном положении. Не допускаются перегибы листов.

Цена обшивки стен профлистом

Точная цена монтажа стенового профнастила определяется после осмотра здания и зависит от объема и сложности работ. Проконсультироваться со специалистами по поводу стоимости обшивки стен профлистом Вы можете по телефону 8 800 100 20 11 или воспользовавшись формой обратной связи.


  • Инструкция по монтажу фасадных кассет

    Просмотр



  • Инструкция по монтажу металлического сайдинга и фасадной панели

    Просмотр



  • Инструкция по монтажу термопрофиля

    Просмотр



  • Инструкция по монтажу кровельного профнастила.

    Просмотр



  • Инструкция по монтажу забора из профнастила.

    Просмотр


30 Высокоэффективные системы облицовки

Высокоэффективная система облицовки отводит, отводит и испаряет влагу снаружи и внутри стеновой системы и защищает ограждающие конструкции здания от дождя, снега и других внешних воздействий.

Конструкция системы облицовки должна обеспечивать долговечность, экологичность и энергоэффективность. Облицовка здания влияет на внешний вид окружающей территории, поэтому она должна создавать у посетителей незабываемое первое впечатление о здании.

Что такое система облицовки?

Обшивка здания относится ко всем компонентам здания, которые прикреплены к его основной конструкции (детали, поддерживающие его устойчивость), которые образуют внешние, ненесущие поверхности. Часто облицовка крепится к несущему каркасу здания в виде сборных панелей, будь то системы облицовки высотных зданий или жилых домов.

Высокоэффективная облицовка зданий обеспечивает не только внешний вид фасада и эстетику здания. Качественные системы облицовки зданий:

  • Защита конструкций от внешних воздействий (дождь, снег, ветер, лед)
  • Свести к минимуму распространение огня
  • Обеспечение теплоизоляции для создания воздухонепроницаемой оболочки здания для управления внутренней средой
  • Передача ударных и ветровых нагрузок на каркас конструкции
  • Обеспечение конфиденциальности и безопасности и предотвращение передачи звука
  • Предусмотреть отверстия для вентиляции, дневного света и доступа

Правильно установленные, высококачественные и хорошо продуманные облицовочные материалы для зданий минимизируют утечку воздуха, улучшают тепловые характеристики и оптимизируют естественный дневной свет. Эти функции уменьшают потребность в электрических и механических системах и способствуют созданию устойчивого, энергоэффективного, безопасного и долговечного здания.

Четыре «D» высококачественных облицовочных систем

Высококачественные облицовочные системы должны обеспечивать постоянный прогиб, дренаж, сушку и долговечность:

  1. Дренаж поверхность для слива. Нанесение водонепроницаемого барьера поверх обшивки и дренажного зазора между обшивкой и облицовкой может обеспечить адекватный дренаж. Однако штукатурная облицовка, которая не может справиться с большими объемами воды, часто нуждается в усиленном дренаже, требующем дренажного мата для увеличения пространства между цементной мембраной и WRB. Пространство обеспечивает более доступный поток воды вниз и наружу изнутри облицовки.
  2. Прогиб относится к способности облицовки последовательно отклонять лед, снег и дождь, попадающие на внешнюю поверхность стены. Кроме того, вы можете способствовать отклонению воды с помощью желобов и выступов.
  3. Сушка относится к проницаемости системы облицовки или способности обеспечивать вентиляцию внутри системы для стимулирования сушки. Строительные нормы и правила часто требуют паропроницаемой внешней облицовки, чтобы влага или конденсат проходили через нее в виде пара при нагревании солнцем. Наличие открытого пространства в верхней и нижней части облицовки стен обеспечит вентиляцию и дополнительное высыхание.
  4. Долговечность относится к способности облицовочной системы противостоять постоянному воздействию ультрафиолетовых (УФ) лучей, тепловому сжатию и расширению, а также циклам смачивания и высыхания. Надежные системы облицовки помогут остановить протечки и защитить целостность оболочки здания.

При выборе высокоэффективной облицовочной системы необходимо учитывать и другие важные характеристики:

  • Простота установки
  • Непрерывная изоляция, адекватная воздухонепроницаемость и контроль теплового движения
  • Малообслуживаемый
  • Огнестойкость

Sto High-Performance Cladding Systems

Sto предлагает различные простые и быстро устанавливаемые, высококачественные системы облицовки, отвечающие требованиям водоотвода и прогиба, водопроницаемости, воздухонепроницаемости, огнестойкости, простоте обслуживания и долговечности. долговечность, чтобы сохранить целостность здания в течение всего срока службы. Мы покрываем каждую особенность наших настенных систем гарантией на одну систему.

Наши системы объединяют все компоненты стены в одну проверенную, соответствующую нормам систему: постоянная теплоизоляция, воздухонепроницаемый и водостойкий барьер, а также бесконечный выбор эстетичных фасадных поверхностей для удовлетворения всех потребностей вашего дизайна. Кроме того, вы можете объединить несколько фасадных эстетик в одну систему без переходов и сложностей проектирования совместимости продуктов.

Наши проверенные системы в Sto также гарантируют совместную работу всех компонентов в соответствии с требованиями современных строительных норм и правил:

  • Высокопроизводительные стеновые системы Sto обеспечивают утечку воздуха менее 0,04 куб. ) при тестировании в соответствии с ASTM E2357 — функция, которая потенциально позволяет сэкономить 40 процентов затрат на охлаждение и обогрев.
  • Высокое значение R облицовки стен Sto (например, StoTherm® имеет значение R 3,6 на дюйм) ограничивает тепловые мосты и снижает потребление энергии.

    • Изделия

  • Sto получают класс А при испытаниях в соответствии со стандартом ASTM 84 на распространение пламени и образование дыма.

    • Стены

  • Sto зарекомендовали себя в нескольких областях:
    • Изготовлено на заводах, сертифицированных по стандарту ISO 9001 (качество) и ISO 14001 (экологический)
    • SCAQMD (Округ управления качеством воздуха Южного побережья) Требования к ЛОС
    • Критерии долговечности и огнестойкости C-ES

    • Стеновые системы

  • Sto, содержащие горючую изоляцию или другие горючие элементы, отвечают требованиям:
    • Испытания на огнестойкость NFPA 268, которые предлагают метод оценки вероятности возгорания пожара в одном здании в соседнем здании.
    • NFPA 285 огневые испытания, которые оценивают огнестойкость стеновых конструкций с горючей изоляцией или другими горючими компонентами в негорючей конструкции.

      • Испытание на огнестойкость

    • ASTM E 119, которое устанавливает почасовую оценку огнестойкости стеновой сборки.

30 Высокоэффективные системы облицовки Sto

Дренажная система EIFS (система отделки наружной изоляции) – стеновые системы StoTherm® ci

Системы облицовки StoTherm® ci сочетают в себе непрерывную изоляцию (ci), дренаж, воздухонепроницаемый и водостойкий барьер, а также множество вариантов эстетической отделки для создания устойчивого, высокого -эффективная облицовка стен. Красивая и надежная система сохраняет привлекательный внешний вид в течение длительного времени и экономит деньги за счет снижения счетов за электроэнергию.

1. StoTherm® ci MVES

StoTherm® ci MVES (инженерные системы с облицовкой кирпичной кладкой) с облицовкой из керамической плитки, натурального камня или искусственного камня соответствует требованиям соответствующих строительных норм.

2. StoTherm® ci Mineral

Система StoTherm® ci Mineral включает в себя негорючую изоляцию из минеральной ваты и непрерывный водоотталкивающий и воздушный барьер с высокоэффективными покрытиями Sto для создания передовой высококачественной системы облицовки стен.

3. StoTherm® ci XPS

Высокопроизводительный и долговечный StoTherm® ci XPS включает изоляцию из экструдированного полистирола с повышенным коэффициентом сопротивления теплопередаче в сборку стены и наносимый жидкостью барьер, устойчивый к воздуху и воде StoGuard®, для создания водонепроницаемого и воздухонепроницаемая стена, а также обеспечивают тепловую эффективность и превосходную долговечность.

4. StoTherm® ci

StoTherm® ci сочетает в себе StoTherm® и StoGuard® воздухонепроницаемую барьерную систему для повышения энергоэффективности и защиты от проникновения влаги.

5. StoTherm® ci HI-LM CMU 180

Энергоэффективный, высокопроизводительный и устойчивый к ураганам StoTherm® ci HI-LM CMU 180 представляет собой стеновую облицовку с непрерывной изоляцией, которая сочетает в себе водонепроницаемый воздушный барьер StoGuard®, Изолированная облицовка StoTherm® и дренаж. Кроме того, конструкция StoTherm® ci HI-LM CMU 180 соответствует строгим критериям NOA округа Майами-Дейд, штат Флорида, в отношении ударопрочности малых и крупных снарядов, проникновения воды и воздуха, а также устойчивости к ветровым нагрузкам.

6. StoTherm® ci 1177-LM

Высокоэффективная система облицовки наружных стен StoTherm® ci 1177-LM сочетает в себе бесшовный воздухо- и водостойкий барьер со сплошной изоляцией, повышенным дренажным потенциалом и Sto® Armor Mat XX. Сетка для дополнительного армирования и ударопрочности поверх гипсовой обшивки из стекломата. Конструкция StoTherm® ci 1177-LM соответствует строгим критериям тестирования NOA округа Майами-Дейд, штат Флорида, на устойчивость к ударам малых и больших снарядов и производительность на стальных шпильках 16-го калибра с гипсовой оболочкой.

7. StoTherm® ci 1177-SM

Система облицовки наружных стен StoTherm® ci 1177-SM сочетает в себе бесшовную гидро- и воздушную изоляцию с непрерывной изоляцией и повышенным дренажным потенциалом поверх гипсовой обшивки из стекломата. Кроме того, конструкция StoTherm® ci 1177-SM соответствует строгим стандартам NOA округа Майами-Дейд, штат Флорида, по устойчивости к ударам малых снарядов, проникновению воды и воздуха, а также устойчивости к ветровым нагрузкам.

8. StoTherm® ci HI-PLY

Система облицовки наружных стен StoTherm® ci HI-PLY сочетает в себе бесшовную защиту от воды и воздуха с непрерывной изоляцией и повышенным дренажным потенциалом по сравнению с наружной обшивкой из фанеры CDX. Кроме того, конструкция StoTherm® ci HI-Ply соответствует строгим стандартам испытаний NOA округа Майами-Дейд, штат Флорида, на устойчивость к ударам малых и больших снарядов, проникновению воды и воздуха, а также устойчивость к ветровым нагрузкам.

Системы защиты от дождя StoVentec®

Облицовка от дождя защищает от разрушительной влаги (особенно важно для водопоглощающих покрытий), создавая вентиляционный зазор между сайдингом и водо- и воздухонепроницаемым барьером. Небольшой зазор (всего ½ дюйма) обеспечивает адекватный дренаж и сушку.

Системы StoVentec® представляют собой полноценную, полностью протестированную и одобренную кодом высококачественную вентилируемую систему Rainscreen®, которая включает в себя водоупорный и воздушный барьер, изоляцию из негорючей минеральной ваты, удобную в установке регулируемую систему подрамника. , и нашу выдающуюся облицовку StoVentec® Rainscreen®.

Вентилируемые фасадные системы StoVentec® в США выпускаются в нескольких вариантах отделки, чтобы предоставить дизайнерам ряд эстетических возможностей для создания уникальных фасадов зданий с высокими техническими характеристиками.

9. StoVentec® для фасадов из каменной кладки

Фасады из каменной кладки StoVentec® представляют собой дренажную и вентилируемую систему противодождевого экрана с эстетичными вариантами тонкого кирпича, плитки и кирпичной кладки.

10.StoVentec® Glass

StoVentec® Glass — это система противодождевых экранов с открытыми швами, дренажем и задней вентиляцией, фасад из непрозрачного стекла с эстетичными вариантами цветного стекла, стекла с печатью на заказ и матового стекла.

11. StoVentec® Render

StoVentec® Render — это дренированная и вентилируемая задняя стеновая сборка от дождя, которая предлагает перформативную эстетику, включая текстурированную отделку Sto, самоочищающуюся текстурированную отделку Stolit Lotusan, специальную отделку Sto и Sto Cast, сборные литые формы Sto.

StoPanel Technology Systems Сборные панели для наружных стен

Предварительное решение Sto, Sto Panel Technology®, представляет собой готовые панели для наружных стен. Панели системы StoPanel® содержат холодногнутый металлический каркас и другие применимые компоненты, включая обшивку из стекломата, непрерывную изоляцию, водо- и воздухонепроницаемый барьер, подрамник и эстетику фасада. Термическая изоляция внешней части стеновой конструкции непрерывной изоляцией делает их соответствующими последним стандартам и нормам (ASHRAE 9).0.1-2019 и IBC, IRC и IECC – 2018 и 2021).

Предварительное изготовление дает несколько существенных преимуществ:

  • Помогает уложиться в бюджет
  • Уменьшение количества заказов на изменение
  • 🌸 Сокращает время доставки и потребности в рабочей силе
  • Улучшает контроль и обеспечение качества
  • Повышает безопасность на рабочем месте
  • Сокращает строительные отходы

12.

StoPanel® Classic NExT ci

StoPanel® Classic NExT ci Сборные стеновые панели включают гипсовую обшивку, стальной каркас и фасад StoTherm® ci.

13. StoPanel ® Mineral ci

StoPanel® Mineral ci Сборные стеновые панели включают гипсовую обшивку, стальной каркас, различные негорючие и водонепроницаемые непрерывные изоляционные материалы, непрерывную изоляцию Sto текстурированные и специальные отделки.

14. StoPanel MVES

Сборные стеновые панели StoPanel® MVES включают в себя гипсовую обшивку, стальной каркас и клееный облицовочный кирпич (AMV) – тонкий кирпич, керамическую плитку, натуральный камень или искусственный камень.

15. StoPanel® Impact ci

StoPanel® Impact ci Сборная стеновая панель включает в себя гипсовую обшивку, стальной каркас и систему StoTherm ci, предназначенную для удовлетворения требований Майами-Дейд к воздействию малых и больших снарядов.

16.

StoPanel® Dri-Design®

Сборная стеновая панель StoPanel® Dri-Design® включает гипсовую обшивку, стальной каркас и металлический фасад Dri-Design®.

17. StoPanel® Swisspearl®

Сборная стеновая панель StoPanel® Swisspearl® включает гипсовую обшивку, стальной каркас и фиброцементный фасад Swisspearl.

18. StoPanel® 3DP Powered by Branch Technology

Sto Panel Technology® и Branch Technology создают превосходный трехмерный дизайн для наружных стен. Сборная панельная стена объединяет слои оболочки здания в настраиваемую 3D-печатную легкую, простую в установке, прочную и составную форму. Кроме того, уникальный процесс 3D-печати Cellular Fabrication (C-Fab®) позволяет создать уникальную и функциональную архитектурную фасадную панель практически любой формы.

19. StoPanel® XPS

Сборные стеновые панели StoPanel® XPS включают гипсовую обшивку, стальной каркас и фасад StoTherm® ci с изоляцией из экструдированного пенополистирола.

20. StoPanel® Brick

StoPanel® Brick Сборные стеновые панели включают гипсовую обшивку и стальной каркас с тонкой кладкой или кирпичной облицовкой.

21. StoPanel® Precast

StoPanel® Precast Сборные стеновые панели включают в себя гипсовую обшивку, стальной каркас и различные встроенные декоративные и защитные варианты отделки для имитации сборного железобетона.

22. StoPanel® Metal

StoPanel® Metal Сборные стеновые панели включают гипсовую обшивку, стальной каркас и металлический фасад.

23. StoPanel® Backup

Сборные стеновые панели StoPanel® Backup состоят из стального каркаса, гипсовой обшивки и барьера, препятствующего проникновению воздуха/воды. Строители наносят фасад на месте.

Цементная плита StoQuik® Silver Systems Stucco

Системы StoQuik® Silver сочетают влагозащиту воздухо- и водостойкого барьера StoGuard с осушением и высыханием дренажного мата, прочностью основания из цементной плиты и универсальностью. производительность и выбор текстурированной отделки Sto — без сложной установки, воздействия влаги и трудозатрат традиционной штукатурки.

24. StoQuik® Silver DrainScreen™

Прочная система штукатурки из цементных плит StoQuik® Silver DrainScreen™ обеспечивает превосходную энергоэффективность и улучшенный отвод воды.

25. StoQuik Silver® DrainScreen™ MVES

Ударопрочная и атмосферостойкая система штукатурки из цементных плит StoQuik® Silver DrainScreen™ обеспечивает превосходную защиту от влаги для внешних вертикальных надземных стен в малоэтажных коммерческих, институциональных зданиях. , и жилищное строительство. Он сочетает в себе барьер, препятствующий проникновению воздуха и воды StoGuard®, с прочностью основания из цементной плиты, обеспечивая при этом эстетику каменной облицовки, такой как тонкий кирпич, натуральный камень, керамическая плитка, искусственный и культурный камень

Кроме того, StoQuik® Silver DrainScreen™ использует технологию Sto DrainScreen, обеспечивающую превосходный дренаж и сушку стеновой системы. Он также включает в себя клей для облицовки каменной кладки StoColl, высокоэффективный тонкодисперсный клей на основе портландцемента, модифицированный полимерами, для создания усовершенствованной инженерной системы облицовки стен.

Системы штукатурки StoPowerwall®

26. Системы штукатурки StoPowerwall®

Системы штукатурки StoPowerwall® представляют собой полностью протестированные системы штукатурки с превосходным управлением влажностью и широкими вариантами дизайна, чтобы обеспечить не требующие особого ухода и долговечные облицовки со всей защитой и энергоэффективностью. СтоГард®.

Штукатурные системы StoPowerwall® сочетают в себе защитные и эстетические элементы в превосходной облицовке стен, включая гидроизоляцию StoGuard®, наносимую жидкостью, штукатурку StoPowerwall® и текстурированные отделочные материалы и покрытия Sto, которые не пропускают влагу, предлагая множество вариантов дизайна. Кроме того, системы Sto включают дренажный мат Sto DrainScreen для дополнительной защиты от влаги и дополнительную защиту от трещин, дополнительный укрепляющий слой для предотвращения растрескивания.

27. StoPowerwall® DrainScreen MVES

Оштукатуренная стеновая панель StoPowerwall® DrainScreen MVES с кирпичной кладкой, тонким кирпичом, плиткой или облицовкой из искусственного камня включает влагозащитный барьер StoGuard®, ограничивающий воздух и воздух, и Sto DrainScreen для снижения риска скопления воды.

28. StoPowerwall® ci

StoPowerwall® ci Энергосберегающие штукатурные стеновые блоки включают непрерывную изоляцию из экструдированного полистирола (EPS).

29. StoPowerwall® ExtraSeal®

Штукатурная стеновая система StoPowerwall® ExtraSeal® применяется непосредственно к бетонным блокам кладки с защитой от влаги и воздуха Sto ExtraSeal.

30. StoPowerwall® DrainScreen

Оштукатуренные стеновые системы StoPowerwall® DrainScreen сочетают в себе долговечность и прочность традиционной штукатурки с защитой от влаги StoGuard, Sto DrainScreen и высокоэффективными покрытиями Sto. Однако это не включает изоляцию.

Почему выбирают высокоэффективные системы облицовки Sto?

30 систем облицовки Sto содержат все важнейшие компоненты, необходимые высокоэффективной системе облицовки для обеспечения защиты от влаги за счет отклонения, отвода и испарения влаги внутри и снаружи стенового узла. Они также создают энергоэффективные, долговечные и долговечные системы облицовки.

Кроме того, системы Sto быстро и легко монтируются, объединяя все стеновые компоненты в один блок:

  • Воздушно-водонепроницаемый барьер
  • Сплошная изоляция
  • Система усиления
  • Бесконечные варианты эстетичных фасадных поверхностей для удовлетворения всех потребностей вашего дизайна без сложностей проектирования переходов между системами

Загрузите наше подробное руководство по инженерным ограждениям зданий сегодня, чтобы узнать больше о высокоэффективных системах облицовки.

Что ждет фасады: будущее соединений облицовки

26 октября 2021 г.

Фасады бывают самых ярких дизайнов, включающих различные формы, размеры и материалы, и часто могут быть самой сложной частью здания для проектирования.

В фасадах используются компоненты облицовки, выступающие в качестве основного фасада здания, которые должны обеспечивать баланс между визуальным дизайном и физической функциональностью, отвечая при этом самым строгим нормативным строительным стандартам. В приведенном ниже обзоре мы исследуем роль фасадов и компонентов облицовки в строительстве зданий сегодня, а также тенденции, которые мы наблюдаем в 2022 году.

Фасад или облицовка?

Выражение «фасад» относится к внешнему виду здания. В основном этот термин используется применительно к дизайну, стилю или цвету и отражает общий внешний вид или намерение экстерьера. Однако термины «облицовка», «облицовка стен» или «компонент облицовки» относятся к внешнему защитному слою оболочки здания.

Компоненты облицовки крепятся к основной конструкции здания для образования ненесущих внешних поверхностей. Это в отличие от зданий, в которых внешние поверхности образованы конструктивными элементами, такими как каменные стены, или нанесенными поверхностями, такими как штукатурка. Облицовка может быть изготовлена ​​из широкого спектра материалов, включая дерево, металл, кирпич, винил и композитные материалы, которые могут включать алюминий, дерево, смеси цемента и переработанного полистирола, а также волокна пшеничной/рисовой соломы.

Основные преимущества облицовки:

  • Создание контролируемой внутренней среды
  • Защита здания от внешних воздействий
  • Обеспечение конфиденциальности и безопасности
  • Предотвратить передачу звука
  • Обеспечить теплоизоляцию
  • Предотвратить распространение огня
  • Предусмотреть отверстия для доступа, дневного света и вентиляции

Конструктивные и тепловые расчеты при проектировании фасадов

Несмотря на то, что облицовка крепится к конструкции здания, она, как правило, не способствует его устойчивости. Однако облицовка играет конструктивную роль, передавая ветровые нагрузки, ударные нагрузки, снеговые нагрузки и собственный вес обратно на каркас конструкции. Ветер оказывает значительное давление на поверхность зданий, и облицовка должна иметь достаточную прочность и жесткость, чтобы противостоять этой нагрузке, как с точки зрения выбранного типа облицовки, так и ее соединения с конструкцией.

Высококачественная, хорошо спроектированная и профессионально установленная облицовка может помочь максимизировать тепловые характеристики, свести к минимуму утечку воздуха и оптимизировать естественное дневное освещение в здании. Это, в свою очередь, может помочь оптимизировать энергоэффективность и снизить капитальные и эксплуатационные расходы. Тем не менее, плохая детализация конструкции или установка ухудшают характеристики облицовки и могут привести к проблемам с безопасностью, таким как обрушение облицовки или отрыв панелей облицовки от конструкции.

Важно, чтобы проектировщики установили подходящие теплоизоляционные материалы между соединениями системы облицовки и структурным каркасом, чтобы избежать образования тепловых мостов и нарушения тепловой целостности здания. Фаррат Конструкционные терморазрывы все чаще используются в системах облицовки дождевых экранов большой площади на этапе проектирования по спецификации, чтобы изолировать внутренние конструкции здания от чрезмерного нагрева и охлаждения, вызванных тепловыми нагрузками.

Растущие тенденции в дизайне фасадов

Пожарная безопасность

После серии трагедий, связанных с пожарами по всему миру, в настоящее время все больше внимания уделяется обеспечению того, чтобы все ключевые аспекты конструкции здания, особенно фасады и компоненты облицовки, были противопожарными. стойкий. В то время как законодательство действует, архитекторы и проектировщики теперь стремятся выйти за рамки стандарта, когда дело доходит до пожара, чтобы обеспечить высочайшие стандарты безопасности и оптимальный уровень комфорта для жильцов.

Farrat TBF был впервые представлен в 2020 году как первый в Великобритании структурный терморазрывной материал класса огнестойкости A2. С момента своего появления на рынке Farrat TBF получил статус сертификации BBA и прошел дополнительные исследовательские испытания совместно с Sherwin Williams, производителем огнестойких вспучивающихся покрытий , для оценки тепловых и структурных характеристик при интеграции в защищенную сталь. к стальному соединению. Полученные данные показывают, что Farrat TBF не только работает как часть соединения, защищенного вспучивающимся покрытием, но и может выдерживать температуру 1000⁰C + в течение 2 часов, сохраняя при этом прочность конструкции на сжатие 200 МПа при 550⁰C. (29000 фунтов на квадратный дюйм при 392⁰F).

Этот непревзойденный уровень конструкционных характеристик благодаря термическому разрыву при повышенных температурах, наряду с огнестойкостью и изоляционными характеристиками, делает Farrat TBF предпочтительным материалом с термическим разделением для проектировщиков и инженеров, стремящихся устранить тепловые мосты в конструктивных элементах, где противопожарные свойства являются критическими. высокопоставленное соображение.

Солнечная энергия

В соответствии с целями устойчивого строительства для достижения «чистого нуля к 2050 году», Последнее исследование показало, что углеродный след солнечной энергии значительно ниже, чем уголь или газ, и это остается верным даже при учете выбросов при производстве, строительстве и поставке топлива.

Это подтверждается коммерческим игровым пособием , недавно опубликованным группой зеленого лобби, , целью которого является заполнить пробел, оставленный национальной политикой, которая не обеспечивает изменений в темпах, которые, по их мнению, необходимы для выполнения взятых на себя экологических обязательств. Некоторые из ключевых руководящих принципов, опубликованных в сборнике, включают сокращение воплощенного углерода и использования энергии по всей цепочке поставок в строительстве и обеспечение того, чтобы низкоуглеродные источники энергии были включены в проект здания.

Мы предвидим, что дизайн фасадов и компонентов облицовки, использующих солнечную энергию, а также фасады, выходящие за рамки стандарта, когда речь идет об изоляции и консервации, будут играть ведущую роль в реализации сделанных предложений. Мы ожидаем увидеть увеличение числа новых зданий, фасады которых оснащены солнечными панелями для выработки электроэнергии для здания и даже для обеспечения избыточной энергии для местной территории.

Недавний проект Farrat, в котором используется эта концепция, — Башня Мохаммеда IV. Это 55-этажное здание, которое должно стать самым высоким зданием в Африке, включает в себя 3350 м² фотоэлектрических солнечных панелей на южном фасаде, термически изолированных с помощью огнестойких структурных терморазрывов Farrat TBF для предотвращения передачи тепла через стальные балки, где внешние элементы здания знакомьтесь с интерьером.

Сбор дождевой воды

Сбор дождевой воды в целом является растущей тенденцией, использующей принцип, аналогичный устаревшим садовым бочкам для воды в масштабах здания, которые использовались для экономии воды.

Дизайнеры фасадов развили эту концепцию, представив водосборные фасадные панели , , которые не только функциональны и тонки, чтобы их можно было использовать в качестве фасадов, но и привлекательны. С помощью дополнительных технологий панели смогут даже собирать влагу из атмосферы, используя термодинамику для охлаждения влажного воздуха для его конденсации и сбора.

«Живые стены»

Все больше новых городских застроек включают озеленение в схемы. Живые стены, или «вертикальные сады», представляют собой уникальную форму дизайна фасада, которая уменьшает загрязнение воздуха и городскую температуру, а также снижает шум и обеспечивает тепловые преимущества для зданий.

Согласно новому исследованию виртуальной реальности , вертикальных зеленых насаждений, «посаженных» снаружи зданий, могут даже помочь защитить жильцов от стресса, создавая дизайн здания, в равной степени заботясь о благополучии. «Концепция строительства после пандемии».
