Небольшой камин своими руками: Мини-камин своими руками для дачного доминка на дровах

как сделать кирпичный мини камин, схема кладки, порядовка классического камина, виды

Содержание:

Форма и размер кирпичного камина
Возможные схемы-порядовки
Как сделать заливку фундамента для камина своими руками
Инструкция по кладке камина из кирпича

С помощью камина на дровах можно не только украсить помещение, но и сделать его теплым и уютным. Для его сооружения совсем необязательно приглашать специалистов. В статье далее мы расскажем о том, как сделать камин из кирпича своими руками – какие схемы использовать, сколько потребуется материала и каковы нормативы для данного вида работ.

Форма и размер кирпичного камина

Итак, перед началом строительства кирпичного камина необходимо определиться с формой и габаритами будущей постройки, подобрать схему ее сооружения, чтобы обеспечить безопасность и презентабельный внешний вид.

Определиться с результирующими размерами и видами каминов из кирпича можно только учитывая несколько факторов, среди которых: величина комнаты, соотношение между стенками и размеры кирпича.

Выполним несколько простых действий:

1. Прежде как сделать камин своими руками, необходимо выяснить будущий размер топки пристенного камина из кирпича. Чтобы это сделать, сначала нужно вычислить площадь комнаты, а затем разделить ее на 100. Это значит, что для отопления комнаты, скажем в 30 м², будет достаточно топки площадью 0,3 м².
2. Следующий показатель – глубина топливной камеры. Ее глубина должна быть в 1,5 – 2,5 раза меньше ширины. Например, для топки площадью 0,3 м² при выбранном соотношении 1:2 глубина камеры составит 37,5 см или 1,5 кирпича, а ширина – 75 см или 3 кирпича.
3. Параметры по высоте топки нужно рассчитывать, исходя из отношения 1:1,5 ширины к высоте. Так, высота топливной камеры шириной в 3 кирпича должна составлять немного более 1 метра. Это примерно 14-15 рядов кладки.
4. Наконец, важно определить площадь отверстия для дымохода. Его величина должна быть меньше общей площади топливной камеры в 10-15 раз, хотя толщина дымохода может быть немного больше. Прямой участок дымовой трубы должен иметь длину в пределах от 3 до 5 м, иначе тяга будет неустойчивой. Лучше всего изначально выбрать проект камина, который подходит под ваши требования и условия.

Чтобы упростить себе задачу, можно воспользоваться готовыми схемами кладки камина из кирпича. Они уже содержат заранее прорисованную раскладку, что позволяет не допустить ошибок во время работы. Выберите наиболее подходящий чертеж для вашего жилья и, возможно, слегка адаптируйте его под свои размеры. После этого нужно будет закупить необходимое количество материала и начинать строительство.

Возможные схемы-порядовки

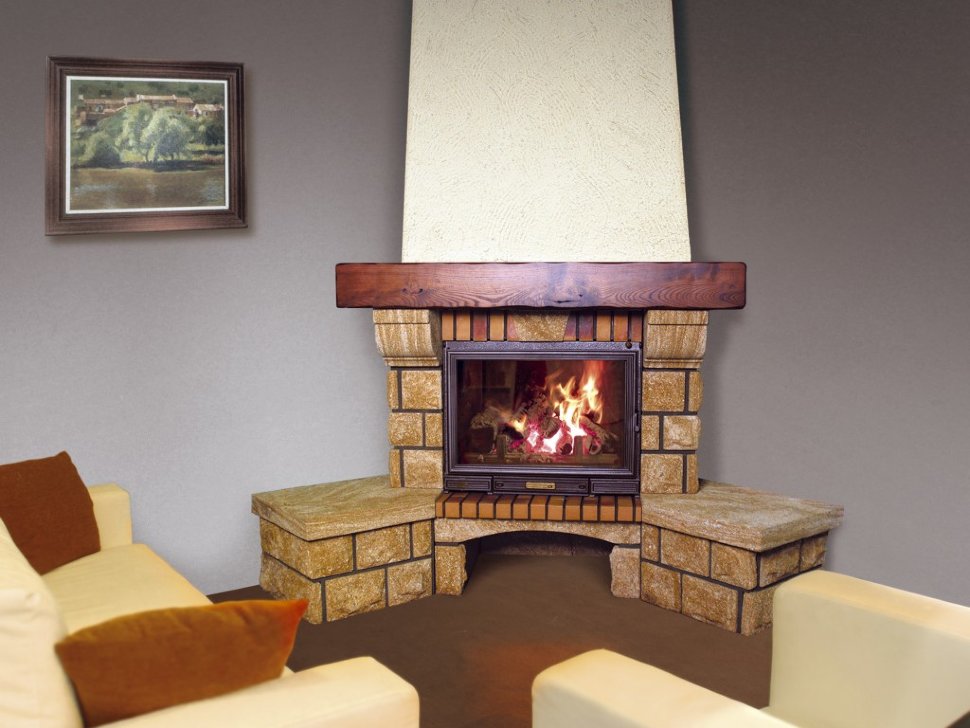

Если вы хотите сделать небольшой камин из кирпича своими руками для гостиной или спальни, можно остановиться на угловом варианте. Он не только эффективен, но и позволяет сэкономить место. Габаритные размеры камина будут 1×1 м. Для выкладки внешних стен понадобится 200 керамических красных кирпичей, а топку нужно будет сделать из 100 огнеупорных кирпичей. Для кладочного раствора понадобится цемент, песок и глина. А для заливки фундамента необходимо будет замешать бетонный раствор.

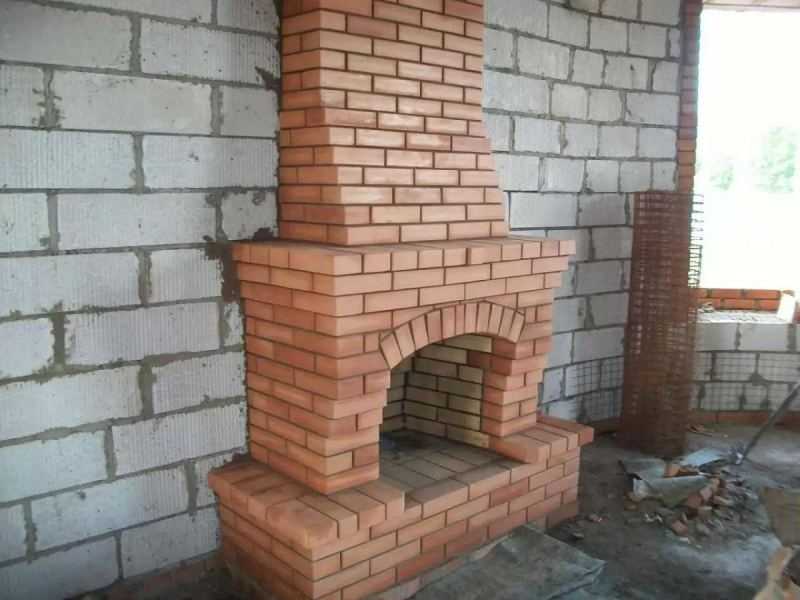

Достаточно просто можно будет изготовить маленький камин своими руками из кирпича с габаритными размерами 65×115 см. С этой работой справится даже неопытный человек. Несмотря на свой небольшой размер, такой камин способен отопить помещение с площадью до 35 м². Для сооружения стен такого камина потребуется 250 керамических кирпичей, а также 100 шамотных кирпичей для топки. Для раствора потребуется немного цемента, 3-4 мешка речного песка, 2 мешка глины. Кроме того, нужно приобрести уголки для свода топливной камеры, а также трубную заслонку.

Для того чтобы выложить большой классический камин из кирпича, от мастера требуется наличие определенного опыта работы с кирпичом, а также внимательность. Чтобы не допустить ошибок, нужно четко следовать схеме порядовки.

Для возведения такой сложной конструкции потребуются следующие материалы:

• керамический красный кирпич для стен – 300 штук;
• огнеупорный кирпич – 130 штук;
• печная глина – 2 мешка;
• цемент – 1 мешок;
• песок – 4 мешка;
• уголки и полоса из стали – 3 куска по 1 м;
• печная дверка для чистки дымовой трубы;
• заслонка для топки.

Существует очень много разнообразных схем кладки камина своими руками с разной степенью сложности. Выбирать для себя стоит вариант, наиболее подходящие вам по размерам помещения, а также тот, с которым вы сможете справиться, учитывая опыт кладочных работ. В любом случае не стоит пренебрегать рекомендациями профессионалов.

Как сделать заливку фундамента для камина своими руками

Долговечность и работоспособность камина будет зависеть не только от качества кладки, но и от того, насколько прочный фундамент под него был заложен. Обратите внимание, что основу под камин следует заливать отдельно от общего фундамента здания, чтобы избежать повреждения печи и дымохода в результате сезонных перепадов уровня грунта. Если планируется установка камина из кирпича своими руками возле несущей стены, между его основой и фундаментом дома выполняют компенсационную песчаную подушку – промежуток между ними засыпают песком и проливают водой.

Заливая фундамент для мини камина из кирпича своими руками нужно проследить, чтобы первый ряд кирпичей ложился вровень с чистовым полом. Под основу не требуется глубокая яма, правда, на пучинистом грунте нужно засыпать песчано-гравийную подушку 50 см толщины. Она компенсирует перемещение грунта и послужит гидроизоляцией для фундамента и стен камина.

Для фундамента потребуется бетон М150-М300, а также армирующая сетка. По габаритам основа должна выходить за пределы камина максимум на 10 см с каждой стороны. Как правило, необходимые размеры фундамента указывают в чертежах для кирпичных каминов.

Готовый залитый фундамент должен простоять порядка 5-7 дней, чтобы полностью высохнуть и окрепнуть. После этого можно начинать разметку и выкладку стен камина. Обратите внимание, что перед тем, как сделать камин из кирпича, поверх фундамента необходимо уложить двойной слой рубероида.

Инструкция по кладке камина из кирпича

Следует строго придерживаться порядовки камина своими руками из кирпича, особенно, если вы хотите соорудить его в английском стиле. Первое, чем стоит заняться – изолировать примыкающую к камину стену листовым металлом или прочной фольгой. Все деревянные элементы пропитывают антипиренами для внутренних работ. Кроме того, на пол стелют огнеупорное покрытие, которое не боится искр и угольков.

Перед началом строительства стоит перебрать и отсортировать кирпичи, отложив в сторону экземпляры со сколами и трещинами. Такие дефектные кирпичи можно употребить для кладки основы. Каждый этап кладки можно выполнить сначала без раствора, чтобы отшлифовать и подрезать кирпичи.

Простой керамический кирпич предварительно нужно замочить, а вот шамотный – можно только вытереть влажной тряпкой от грязи. Тогда раствор будет просыхать равномернее.

Для кладки основы камина используют полнотелый кирпич площадью 1140×1270 мм, уложив из него два ряда с перевязкой. Предварительно проверяют горизонтальность фундамента, и в случае необходимости выравнивают уровень с помощью кладочного раствора, регулируя толщину шва. Раствор при этом используют цементно-песчаный с пропорциями 1:2 или 1:3. Следующие два ряда кладут согласно схеме, но для дна топки используют уже шамотный кирпич и жаропрочный раствор. Его делают из глины с песком, смешанных так, чтобы раствор не сползал с мастерка, но и не прилипал к нему.

Далее выгоняют стенки топки. Согласно схеме-порядовке выкладывают внутренние стенки из шамотного кирпича на раствор глины, а внешние – из керамического кирпича на цементно-песчаную смесь или глиняный раствор с добавлением 20 % цемента. На кирпичах в задних углах топки делают диагональные срезы для улучшения теплоотдачи.

В 12 ряду по мере завершения кладки топки укладывают стальную полосу и уголки согласно схеме. В задней части камеры кирпич кладут тычковым способом, сделав на нем срезы для получения свода.

Во время кладки с 13 по 16 ряд выводят свод камина и газовый зуб, препятствующий проникновению угарных газов в помещение. В 15 ряду отверстие дымохода сужается, чтобы образовывалась усиленная тяга. А затем, в 16 ряду, дымоход делается шире и в него встраивают заслонку для очистки сажи. Внутренние стенки дымохода делают из огнеупорных кирпичей, а внешние – из красных керамических.

Потом нужно постепенно, в точном соответствии со схемой выстроить дымоход с трубой. Все швы изнутри тщательно затирают рукой и проходят сверху влажной ветошью, чтобы устранить любые шероховатости. В противном случае в таких местах будет скапливаться сажа.

В самом конце производят кладку дымовой трубы, сужая ее просвет до 1 кирпича. В 25 ряду ее накрывают заслонкой.

Когда кладка камина завершена, его оставляют для просушки при комнатной температуре на 2-5 суток, а затем начинают слегка протапливать. Таким способом раствор глины в топке равномерно прогревается и спекается. Благодаря этому кладка станет прочнее и долговечнее. Только после этого можно переходить к внешним отделочным работам.

Маленький камин своими руками: пошаговая инструкция по возведению

Как приятно иметь в доме камин! В традиционном представлении он непременно каменный и отличается большими габаритами. Камин создает необычайную обстановку в комнате: звук потрескивания дров успокаивает и настраивает на положительные мысли, а легкий запах, исходящий от камина греет сердце и душу. Что уж говорить о его главном практическом назначении: там, где есть камин, всегда тепло! Но далеко не во всяком доме и не во всяком помещении поместится такая печь. К счастью, есть прекрасная альтернатива громадному сооружению — мини камин, который по конструкции и действию почти ничем не отличается от классической печи. Но места он занимает гораздо меньше.

Мини-камин достаточно компактен и создает атмосферу домашнего уюта

Особенности мини-очага

Маленький камин от большого классического отличается не только габаритами, но особенностями конструкции. Ввиду своих компактных размеров она чуть примитивнее. По своему строению он отчасти напоминает печь буржуйку: 2-х уровневая система – камера горения и зольник, небольшой дымоход. Как правило, нет никаких дополнительных глухих камер, фильтров дыма и других прелестей классического камина. Однако это совсем не мешает мини печи выполнять свое главное назначение – согревать помещение.

Напротив, мини камин открывает новые горизонты дизайнерских решений. Такой камин может быть построен по классической технологии каменной кладки и декорирован натуральным камнем, узорами из металлических прутьев. Внешне он почти ничем не отличается от своего большого очага. Маленький камин может быть построен и из чугуна или стали. Такие камины отличаются компактностью. Они украсят интерьер своим внешним видом, необычной формой и литыми узорами. А стеклянная дверца защитит от случайных искр.

В каминный портал может быть установлена маленькая печь-буржуйка, которая сможет не только отапливать помещение, но и создавать уютную атмосферу

Совсем недавно на рынке появились мини электрокамины. Главное их преимущество – абсолютная безопасность. Благодаря современным технологиям они достоверно передают визуальный эффект горения, который почти не отличить от настоящего пламени. Еще одно преимущество – полное отсутствие дыма.

Еще одна альтернатива дровяному камину – биокамин. Он отличается небольшими размерами и экологичным способом работы на основе биотоплива. Такой камин можно совершенно спокойно поставить в спальне, гостиной, кухне и даже в ванной. Он не наносит никакого вреда ни хозяевам, ни отделке помещения, не имеет запаха и дыма. Обычно такие камины отличаются современным стильным дизайном и разнообразной формой – куб, шар, ромб. В магазине можно найти даже эстетичные купольные конструкции. Биокамин непременно станет изюминкой интерьера. Рекомендуем прочитать инструкцию по возведению биокамина на нашем сайте.

Совет: Место в маленьком помещении существенно сэкономит угловой камин. Мини очаг отлично впишется в любой интерьер.

Маленький камин – отличное решение для небольших помещений

Как грамотно расположить камин в комнате?

Прежде чем приступать к проектированию камина, нужно определить параметры комнаты и точное место, где он будет располагаться. От этого будет зависеть чертеж, размер печи, количество необходимых материалов и технология строительства.

При средних размерах комнаты 15-25 кв. метров и высоте 2,5-3 метра, ширина активной части – топливника должна составлять 60-70 см, высота 50-60 см, высота задней стенки 30-36 см, ширина – 40-50 см. Следовательно, размер топливника должен составлять 1/50 часть от общей площади комнаты. Это позволит поддерживать комфортную температуру в помещении в процессе использования камина. Примерные практические расчеты показывают, что для камина с такими параметрами необходимо 180 кирпичей. Однако все расчеты должны проводиться индивидуально, в зависимости от площади помещения. Выше приведены лишь общие средние рекомендации.

Рекомендуем посмотреть фотографии комнаты с камином в интерьере и добавить статью в закладки.

Не менее важно само расположение камина в комнате. Не стоит ставить его у кровати, у окна и в рабоче-учебной зоне. Такое расположение может привести к повышенной утомляемости и головной боли от сильно тепла. Камин все-таки предназначен для помещений отдыха, его включают для обогрева и создания атмосферы. Лучшее место для него – гостиная, где вечерами можно собрать родных и друзей для просмотра фильмов и задушевных разговоров.

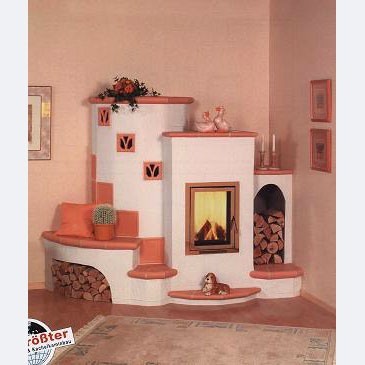

Угловая конструкция камина существенно сэкономит место в маленьких помещениях

Совет: Никогда не ставьте дровяной камин в детской комнате и в местах, где могут играть дети. Продукты горения, невольно попадающие во внешнюю среду, вовсе небезвредны для детского здоровья.

Строительство маленького камина своими руками

Построить маленький камин своими руками гораздо легче, чем большой. Во-первых, конструкция такого камина более простая. Во-вторых, небольшие габариты требуют гораздо меньших материальных, трудовых и временных затрат. В-третьих, в случае ошибки его легко разобрать. Это касается кирпичного камина, на особенностях строительства которого мы подробно остановимся. Советуем изучить подробнее как построить камин в доме своими руками в дополнение к данной статье.

Материалы для строительства

Для строительства мини камина понадобятся:

• вода;
• цемент;
• бетон;
• песок;
• печной кирпич;
• огнеупорный кирпич;
• уровень;
• измерительная линейка;
• арматурные прутья;
• прочистные дверки;
• ведро;
• строительный миксер.

Что касается дополнительных материалов для декора, то они подбираются индивидуально, исходя из задумки и дизайн-проекта.

Разработка схемы-чертежа камина

Чертеж – это основа будущего камина. На нем нужно подробно указать его расположение и габариты (включая дымоход). Желательно указать не только размеры в метрах, но и указать, сколько приблизительно слоев кирпичей понадобится, и нарисовать примерную схему кладки – как укладываются и сколько слоев кирпичей следуют друг за другом в высоту и в ширину. Не лишним будет указать габариты каждой отдельной детали, а также как будут выглядеть двери зольника и камеры горения (вероятно, они будут из стекла), как они будут крепиться, какой выход во внешнюю среду будет иметь дымоход. Все это позволит избежать спорных моментов и ошибок во время процесса строительства.

Совет: При составлении чертежа изобразите камин в нескольких плоскостях. А если у вас есть необходимые навыки черчения, постарайтесь составить трехмерную модель. Это позволит детализировать процесс строительных работ.

Грамотный чертеж – залог успешного возведения камина

Работы по возведению мини-камина

После того, как все материалы куплены, а точный чертеж составлен, можно приступать к непосредственному возведению маленького камина своими руками.

• Первое, что необходимо сделать – подготовить фундамент. В условиях помещения его роль будет играть огнеупорный кирпич. Он укладывается одним слоем. Важно, чтобы фундамент выступал над самим камином на 1/3.

Фундамент камина защищает пол от повреждений

• Само возведение камина лучше начинать с задней стенки топливника. Она начинается от основания и заканчивается переходом в дымоход. Укладка происходит в 2 слоя. Внешний слой – обычный печной кирпич, внутренний – огнеупорный. Примерная высота стенки 40 см, дальше кладку необходимо продолжать под углом в 20 градусов, затем можно подняться еще на 20 см. Далее основная часть камина плавно переходит в дымоход.

Выкладка камина начинается с задней стенки

• Далее выкладывается остальная часть камина строго по разработанному чертежу. Помните, что необходимо оставлять полости под поддувало, зольник и камеру горения. Примерная схема кладки по рядам выглядит так: 1-й и 2-й ряд идут в сплошь, 3-й и 4-й ряд формируют зольник. Уже на третьем ряду устанавливается дверца, а на 5-ом ряду колосниковая решетка. На 6-ом ряду нужно установить топочную дверцу. Далее идет обычная кладка согласно чертежу. На 12-15-ом ряду устанавливается «варочная камера», а на 19-ом можно начинать переход в дымоход. Печь обычно заканчивается на 28-30-ом рядах. Далее следует установка дымохода.

Прочитайте так же информацию о создании углового камина самостоятельно в дополнение к данной статье.

Камин выкладывается слой за слоем по схеме

• Продолжайте выкладку дымохода до его выхода во внешнюю среду (улицу). Непосредственно на улице лучше использовать трубы. Однако кирпич тоже приемлем. Не забудьте установить козырек на дымоход.
• Облицовка. В качестве облицовки рекомендуется использовать натуральный, либо огнеупорный камень. Особого шарма придадут мелки детали – литые узоры и фигурки.

Прочитайте так же статью о фальш-камине из картонных коробок в дополнение к данному материалу.

Облицовка натуральным камнем сделает дизайн камина благородным

Камин готов. Можно прогревать и пускать в эксплуатацию!

Совет: Не забывайте менять печной кирпич на огнеупорный при оформлении зольника и камеры горения!

Регулярная чистка камина продлевает срок службы печи

Помните, что камин нуждается в уходе. Не забывайте регулярно чистить его от сажи и удалять золу. Тогда камин не засорится и будет радовать теплом и своим внешнем видом долгие годы! Теперь вы также знаете как такой маленький камин можно сделать своими руками!
