Элементы крыши. Названия. Подробное описание

Выбор конкретной крыши и кровли необходимо делать еще на стадии проектирования строения. Современные технологии и стройматериалы позволяют архитекторам создавать огромное разнообразие решений как по конструкционным особенностям, так и по используемым покрытиям и технологиям. Во время выбора конкретного решения принимается во внимание большое количество факторов, влияющих на элементы крыши. Несмотря на такое разнообразие типов и конструкций крыш все они имеют несколько общих элементов.

Элементы крыши. Названия

Название элемента крыши	Краткое описание
Стропильная система	Может быть плоской односкатной, двускатной, многоскатной вальмовой, сложной, купольной и т. д. Сами стропила могут быть наслонными и висячими, целыми или наращиваемыми.
Обрешетка	В зависимости от типа кровельных материалов бывает сплошной или решетчатой. Некоторые крыши имеют специальную вентиляционную контробрешетку.
Кровельный пирог	Используется во время обустройства теплых крыш, состоит из пароизоляционного слоя, утеплителя и ветрозащиты.
Кровельное покрытие	Может быть рулонным или штучным, из натуральных или искусственных материалов. Материалы кровли оказывают существенное влияние на ее стоимость и сложность кровельных работ.

В таблице приведены только общие названия, каждый вид кровли имеет свои дополнительные элементы. На крышах могут быть окна и фронтоны, водостоки и иные инженерные конструкции.

Содержание статьи

• 1 Элементы крыши и их названия
  • 1.1 Фронтоны
  • 1.2 Скат
  • 1.3 Эркер
  • 1.4 Мауэрлат
  • 1.5 Лежень
  • 1.6 Цены на брус
  • 1.7 Балки перекрытия
  • 1.8 Карниз
  • 1.9 Опорная рама
  • 1.10 Конек
  • 1.11 Цены на различные виды кровельных коньков
  • 1.12 Центрирующее ядро
  • 1. 13 Стропилины основной крыши
  • 1.14 Кобылки
  • 1.15 Короб для софитов
  • 1.16 Угловые стропилины
  • 1.17 Нарожники
  • 1.18 Стропилины эркера
  • 1.19 Нижний подкос
  • 1.20 Вертикальная стойка
  • 1.21 Верхний подкос
  • 1.22 Горизонтальная затяжка
  • 1.23 Ендовы
  • 1.24 Подвесы конькового прогона
  • 1.25 Обрешетка
  • 1.26 Контробрешетка
  • 1.27 Ветровые доски
  • 1.28 Карнизные доски
  • 1.29 Цены на доски строительные
  • 1.30 Кровельное покрытие
  • 1.31 Кровельный пирог
  • 1.32 Водостоки
  • 1.33 Цены на водостоки
  • 1.34 Снегозащита
  • 1.35 Чердачные помещения
• 2 Заключение
  • 2.1 Видео – Узлы стропильной системы

Элементы крыши и их названия

Наиболее часто используемые элементы крыши рассмотрим на примере одной из самых сложных конструкций – вальмовой кровле с эркером.

Вальмовая крыша с эркером

Далее поговорим о тех элементах, которые на вальмовой крыше использованы не были. Сразу по ходу описания будем давать краткие объяснения к названиям элементов.

Рассматриваемая крыша не имеет фронтонов, основная часть перекрывается двускатной вальмовой, эркер имеет шатровое покрытие.

Фронтоны

Фронтон – передняя часть стены различной формы. По бокам ограничивается двумя скатами, в нижней части карнизом. Фронтоны чаще всего изготавливаются из тех же стройматериалов, что и фасадные стены, но есть и иные варианты строительства этих элементов.

В последнее время существенно расширился геометрический вид фронтонов, теперь можно встретить следующие их формы:

• килевидную – напоминают перевернутый корабль;
• лучковидную – форма лука;
• полукруглую – вершина с циркульным завершением;
• прерванную – имеется горизонтальный карниз для вставки окна;
• самцовую – сложенную из бревен в качестве продолжения венцового участка стены;
• ступенчатую – размеры ступенек уменьшаются кверху;
• трапециевидную – фронтон в виде правильной трапеции.

Фронтон в архитектуре

На обыкновенных зданиях фронтоны чаще всего имеют традиционную треугольную форму.

Треугольный фронтон

Скат

Часть крыши, располагающаяся между крайними стропильными ногами. Может иметь форму трапеции, прямоугольника, треугольника и т. д.

Скат

В многоквартирных домах крыши чаще всего односкатные плоские, скат – бетонная плита перекрытия. Такие крыши имеют рулонные покрытия, в некоторых случаях могут быть эксплуатируемыми. На них делают зимние сады, площадки для отдыха, бассейны и прочие элементы для повышения комфортности проживания.

Плоская крыша с бассейном

Эркер

Выступающая за проекцию фасада часть здания со своей отдельной кровлей. Крыша эркера может быть полукруглой, прямоугольной или многогранной. В нашем примере эркер симметричен и расположен точно посредине фасадной стены. Размеры здания 11×13,5 м. Стропильные ноги и вертикальные опоры упираются на мауэрлаты и лежни.

Эркер

Мауэрлат

Изготавливается из досок или бруса, фиксируется по периметру фасадных стен или к специально подготовленному армирующему поясу. На мауэрлат упираются нижние концы стропильных ног. Элемент должен прочно фиксироваться, если кладочные материалы фасадных стен не отличаются высокими показателями физической прочности, то под мауэрлат обязательно обустройство армирующего пояса. В брусчатых домах в качестве мауэрлата используется верхний венец. Для предупреждения расползания стен применяются металлические или деревянные нагели большого диаметра и длины, они связывают между собой несколько венцов дома.

Мауэрлат

Лежень

Изготавливается из бруса или доски, крепится к несущим межкомнатным перегородкам сразу к кладочным материалам или армопоясу, служит опорой для различных упоров стропильной системы.

Лежень

Между стенами и деревянными элементами всегда следует укладывать гидроизоляцию, универсальным и самым оптимальным вариантом считается обыкновенный рубероид. Есть лишние деньги и желание их потратить – можно покупать современные мастики на основе модифицированного битума. Строительный эффект тот же, финансовый намного отличается от варианта с рубероидом.

Цены на брус

Брус

Балки перекрытия

Этот архитектурный элемент можно относить как к потолку, так и к крыше. Дело в том, что на эти балки упираются многие упоры стропильной системы, без них строительство сложных кровель невозможно.

Балки перекрытия

Расстояние между балками выбирается с учетом стандартных размеров утеплителей. Во время установки этих элементов следует принимать во внимание особенности крыши эркера, балки должны держать все стропильные ноги. Угловые балки эркера располагаются на биссектрисе угла, в противном случае крыша и вылет карниза будут несимметричными. Укладываются на мауэрлаты и лежни или на стены.

Карниз

Элемент, который отделяет вертикальную плоскость стены от плоскости крыши, называется карнизом.

Подшивка карниза

Может иметь несколько разновидностей.

1. Ордерный карниз. Резко выходит вперед и сильно нависает над частями фасада, выполняет функцию их защиты от атмосферных осадков.
2. Гезимс. Карниз имеет вид полосы, расчлененной на несколько продольных выступов и впадин, может располагаться как непосредственно под крышей, так и между этажами как декоративный элемент фасада здания.

Если строение имеет деревянный карниз, то его рекомендуется подшивать досками сразу после монтажа балок, это намного упрощает работы по дальнейшему строительству стропильной системы. Кроме того, сам карниз также намного проще подшивать сразу после установки балок. После того как балки перекрытия и карниз готовы, можно приступать к установке опорной рамы.

Подшивка карниза доской

Опорная рама

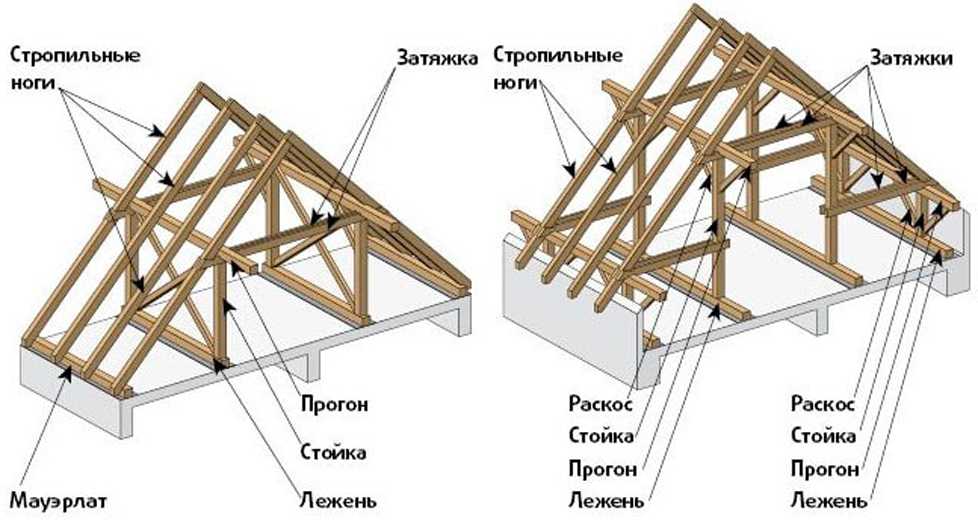

Один из самых важных несущих элементов крыши. Состоит из вертикальных опор, прибитых к лежням, и горизонтальных коньковых прогонов. Размеры опорной рамы зависят от размеров крыши, сложные варианты могут иметь несколько опорных рам: одна устанавливается под коньком, остальные в самых слабых местах стропильных ног.

Опорная рама

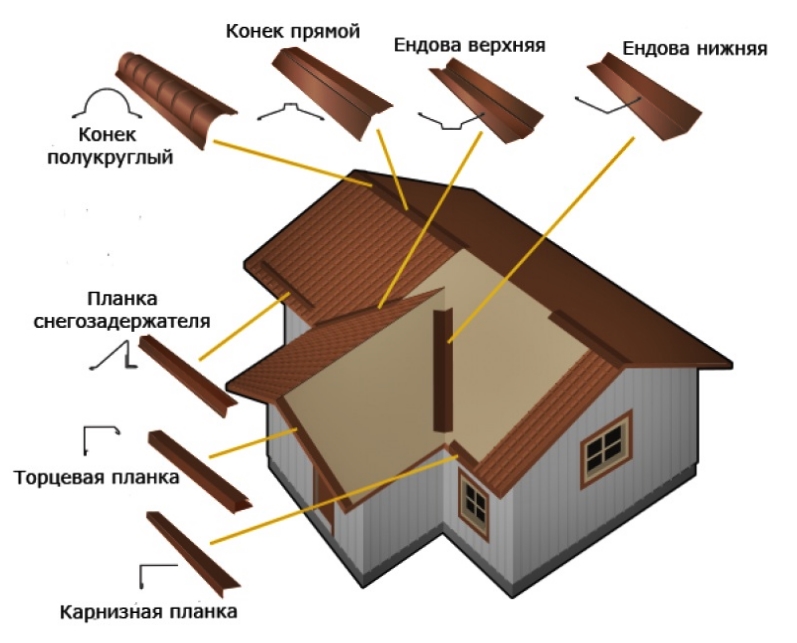

Конек

Линия стыка верхних частей скатов крыши. Простые крыши имеют только один конек, у сложных таких элементов несколько.

Коньковый элемент кровли

На опорной раме крыши эркера устанавливается специальное приспособление – центрирующее ядро.

Цены на различные виды кровельных коньков

Конек кровельный

Центрирующее ядро

На нем сходятся все стропила крыши эркера. Это центрирующий элемент высотой примерно 50 см м толщиной около тридцати сантиметров. Делается он из сплошной чурки или клееных досок, служит упором для стропилин, фиксируется на вертикальной опоре рамы эркера.

Центрирующее ядро

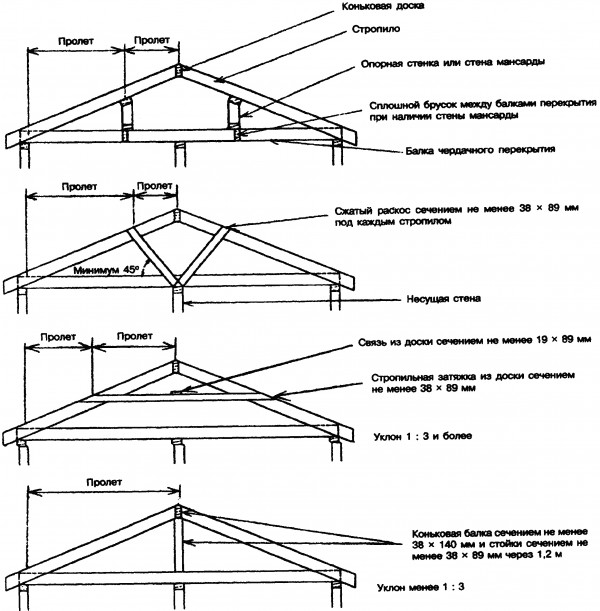

Стропилины основной крыши

Самый важный и самый известный элемент кровли. Воспринимают на себе все усилия кровли, изготавливаются из досок различных размеров. Расчет делается на стадии проектирования дома. Вверху стропилины фиксируются друг к другу или к коньковой доске, могут упираться о коньковый прогон или иметь отдельную опорную раму.

Стропила

Внизу стропильные ноги упираются о мауэрлат, могут быть висячими наслонными.

1. Висячие стропилины. Используются на небольших зданиях и сооружениях, имеют только две точки опоры. Вверху упираются друг о друга или в коньковую доску, расположенную между стропильными ногами. Внизу упираются о мауэрлат. Для усиления конструкции могут применяться затяжки. Это обыкновенные доски, фиксирующие две стропильные ноги в верхней части, таким образом подготавливаются простейшие фермы.
2. Наслонные стропилины. Название элемента обозначает, что стропильные ноги наслоняются на любые дополнительные опоры. Они могут размещаться в различных местах, быть вертикальными или угловыми.

Особенности стропильных систем

Кобылки

Крепятся на стропилах, удлиняют эти элементы, позволяют уменьшать стоимость стропильной системы и улучшать ее эксплуатационные характеристики. Для изготовления кобылок могут использоваться тонкие доски, на них не воздействуют значительные усилия. Кобылки позволяют выводить скат за пределы стены на значительное расстояние и дополнительно защищать фронтонные стены от негативного воздействия естественных осадков.

Стропила с кобылками

Короб для софитов

Назначение – улучшение внешнего вида свесов скатов крыши, минимизация рисков подрыва кровли резкими порывами ветра. Изготавливается из досок, в дальнейшем зашивается деревянными или пластиковыми софитами.

Короб для софитов

Угловые стропилины

Используются только в сложных многоскатных крышах, самые длинные элементы стропильной системы. Требуют особенного внимания во время изготовления и установки.

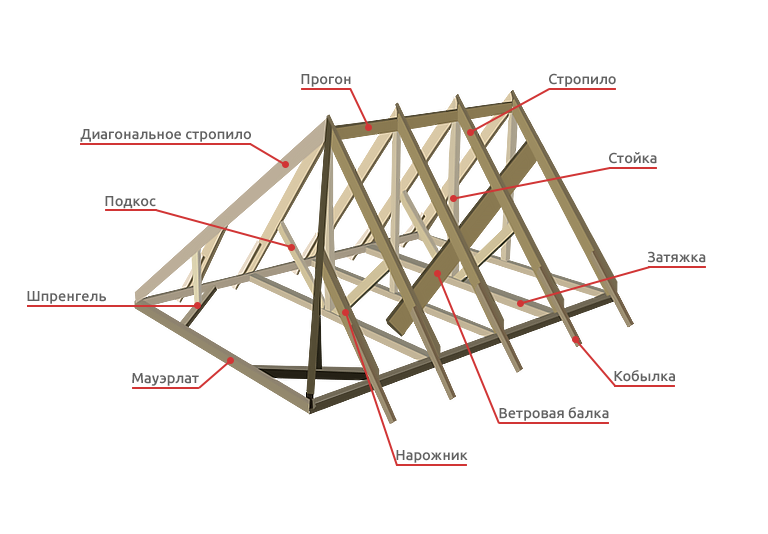

Нарожники

Специальные элементы для увеличения жесткости фиксации угловых стропилин. Могут опираться о балки перекрытия или специально установленные элементы.

Нарожники

Стропилины эркера

Самые большие по размерам элементы сложной кровли, закрывают эркер. Одним концом упираются о центрирующее ядро, там сходится верхний край, а вторым концом на балки.

Стропила эркера

Это общая начальная конструкция крыши, в дальнейшем нужно устанавливать различные вертикальные, горизонтальные и наклонные связи для увеличения жесткости конструкции и повышения ее несущей способности. Количество рассчитывается индивидуально для каждой крыши, каждый вариант фермы может иметь существенные различия. Но есть общие виды элементов стропильных систем.

Нижний подкос

Устанавливается под углом к вертикали, один конец упирается о стропилину, второй о вертикальную опору и балку перекрытия.

Нижний подкос

Вертикальная стойка

Поддерживает стропильную ногу, устанавливается вертикально, нижний конец упирается о балку перекрытия.

Стойка

Верхний подкос

Монтируется в верхней трети стропильной ноги, устанавливается под углом, нижний конец упирается о горизонтальную затяжку.

Верхний подкос

Горизонтальная затяжка

Фиксирует две стропильные ноги в конструкцию фермы.

Стойки, затяжки и подкосы изготавливаются из досок, длинные вертикальные опоры и прогоны из бруса. Проектировщики часто предлагают эти элементы изготавливать из спаренных досок, так дешевле и надежнее. Спаренные доски всегда имеют более высокие показатели сопротивляемости на изгиб, чем брус такой же толщины.

Горизонтальная затяжка

Ендовы

Места стыка скатов под тупым углом. Наиболее опасный элемент крыши, именно здесь чаще всего возникают протечки. В ендовах устанавливается специальный брус или доска, которая называется ендовной. Во время строительства ендов нужно использовать лишь качественные пиломатериалы, обязательно делать мероприятия по их защите от гниения и повреждения вредителями.

Ендова кровли из металлочерепицы

Подвесы конькового прогона

Используются для усиления конструкции на больших по размеру крышах, изготавливаются из брусков или досок.

Подвесы конькового прогона

Все элементы стропильной системы должны между собой жестко фиксироваться. Делать это можно как при помощи современных металлических перфорированных пластин и уголков, так и обыкновенными гвоздями или металлическими скобами. После того как все работы закончены, можно приступать к изготовлению обрешетки.

Обрешетка

Удерживает кровельный материал, технические параметры зависят от физических характеристик кровельных покрытий. Обрешетка может быть сплошной или решетчатой. Очень важный с точки зрения длительности эксплуатации крыши элемент. Обрешетка должна гарантировать, что кровельное покрытие не будет прогибаться под весом снежного покрова, листы металлочерепицы прочно зафиксированы и не оторвутся резкими порывами ветра.

Обрешетка

Делать обрешетку можно как из новых, так и из бывших в употреблении пиломатериалов. Главное требование к ним – отсутствие гнилостных повреждений. Внешний вид никакого значения не имеет, обрешетка всегда скрывается кровельными покрытиями.

Контробрешетка

Монтируется на теплых кровлях, обеспечивает надлежащие условия естественной вентиляции для удаления влаги. Увеличивает время эксплуатации крыши, предупреждает преждевременный выход из строя нагруженных элементов стропильной системы. Линейные параметры контробрешетки имеют строгие нормированные значения. Несоблюдение рекомендаций профессионалов становится причиной нарушения эффективности естественной вентиляции, последствия такой ситуации очень неприятные.

Обрешетка и контробрешетка

Ветровые доски

Фиксируются на обрешетке со стороны фронтонов. Выполняют две функции: предупреждают подрыв кровли и улучшают внешний вид дома. Могут быть деревянными, металлическими или пластиковыми.

Монтаж ветровой доски

Карнизные доски

Улучшают дизайнерский вид крыши, предупреждают намокание стропильной системы. Изготавливаются из металла или пиломатериалов.

Лобовая планка для софитов

Цены на доски строительные

Доски строительные

Кровельное покрытие

Главная задача – создавать герметичное покрытие крыши, защищать внутренние помещения от ветра, дождя и снега. В настоящее время существует много видов кровли, каждый элемент крыши имеет свои технические характеристики. Во время выбора нужно смотреть не столько на стоимость, сколько на время эксплуатации. Дешевая кровля служит примерно десять лет, экономично очень дорого полностью менять кровлю через такой короткий срок эксплуатации.

Кровельные материалы

Кровельный пирог

Элемент присутствует только в теплых крышах, состоит из нескольких слоев.

1. Парозащита. Назначение – предупреждать попадание влаги в утеплители. Этот элемент кровли обязателен только в тех случаях, когда для теплозащиты используется минеральная вата или эковата. Эти материалы способны впитывать большое количество влаги, а во влажном состоянии существенно увеличиваются показатели теплопроводности. Эффективность теплозащиты кровли уменьшается, деревянные элементы стропильной системы длительное время контактируют с влажным утеплителем. Как следствие – ускоренная порча пиломатериалов.
2. Утеплительный слой. Чаще всего используется минеральная вата. Реально имеет всего два преимущества – не выделяет в воздух вредные химические соединения и не боится открытого огня. Недостатки – высокая стоимость, довольно большая масса, значительные показатели гигроскопичности и продуваемость ветром. Утеплительные материалы на основе полимеров этих недостатков не имеют. Что касается выброса вредных веществ, то современные пенопласты по этим показателям считаются безопасными для здоровья и санитарными организациями допущены к использованию в жилых помещениях.
3. Ветрозащита. Предупреждает выдувание теплого воздуха из утеплителя. Применяется только в том случае, когда в качестве утеплителя использовалась минеральная вата. Для ветрозащиты используются высокотехнологичные современные мембраны, они пропускают пар из минваты, защищают ее от ветра и попадания конденсата.
4. Капельник. Специальный элемент теплых крыш, собирает капли конденсата с кровли и ветрозащиты и направляет их в водосточную систему.
5. Контробрешетка. Обязательный элемент теплой кровли, устанавливается между ветрозащитой и кровельными покрытиями. Контробрешетка обеспечивает функциональность естественной вентиляции подкровельного пространства. За счет этого быстро отводится влага, не допускается гниение деревянных элементов стропильной системы.
6. Кровельное покрытие. Могут применяться как дешевые рулонные материалы для плоских односкатных крыш, так и дорогая натуральная штучная черепица для сложных дизайнерских кровель.

   Пирог крыши под металлочерепицу

   Кровельный пирог под мягкую кровлю

Элементы теплой крыши могут иметь различные названия используемых материалов, но от этого не изменяется их конструкционная функция.

Водостоки

Назначение – отвод талой и дождевой воды со скатов крыши, недопущение чрезмерного увлажнения почвы под фундаментом здания, защита цоколя от переувлажнения. Эти элементы крыши могут изготавливаться из пластика или металла, имеют различную стоимость и форму. Но всегда состоят из одинаковых элементов.

1. Желоб принимает воду со скатов и направляет ее к вертикальным элементам водоотвода. Желоб имеет торцевые заглушки, комплектуется соединительными и поворотными элементами.

   Желоб водосточный

2. Воронка. Может устанавливаться на желоба, по ней вода попадает из желоба в вертикальные трубы. Есть воронки, которые крепятся у ендов в тех местах, где монтаж обыкновенных желобов по каким-либо причинам невозможен. Такие воронки для сбора воды из ендов сразу подключаются к индивидуальным трубам.

   Воронка

3. Крепежные элементы. Фиксируют трубы к фасадным стенам и желоба к стропильной системе. Позволяют регулировать углы наклона и расстояния, могут быть металлическими и пластиковыми.

   Держатель водосточной трубы

4. Круглые трубы. Отводят воду от дома, комплектуются концевиками, соединителями, тройниками.

   Труба водосточная оцинкованная

   Тройник водосточной трубы

   Колено трубы

Водостоки – важный элемент крыши любого типа и на любом сооружении.

Цены на водостоки

Водостоки

Снегозащита

Этот элемент кровли выполняет две функции: защищает водостоки от чрезмерных усилий во время весеннего схода снега со скатов крыши и не допускает травмирования пешеходов. Снегозадержатели изготавливаются из металлических труб или листовой стали. Обязательно должны фиксироваться к стропилам или обрешетке, запрещается прикручивание только к кровле в местах ее провисания. Выбор конкретного типа снегозадержателей и мест их установки зависит от климатической зоны расположения здания.

Трубчатый снегозадержатель

Снегозадержатель для кровли

Чердачные помещения

Элементы крыши могут быть жилыми и нежилыми. В последнее время жилые чердачные помещения называются мансардами, но под такие цели они использовались и ранее. К сожалению не так часто, как хотелось многим владельцам домов. Проблема была в крайней отсталости советских строительных технологий и материалов. Как только на отечественном рынке появились импортные товары, мансарды стали очень популярными в нашей стране.

Мансарда с балками

Спальня на мансардном этаже

Нежилые чердачные помещения чаще всего используются в различных пристройках и хозяйственных сооружениях. Они применяются только для хранения различных вещей, в сельской местности переоборудуются для хранения урожая.

Заключение

В статье приведены названия элементов согласно терминологии строительных норм и правил, на практике строители могут называть те или иные конструкции различными словами, но их назначение от этого не меняется. Рекомендуется всегда пользоваться правильной терминологией, это предупредит неизбежную путаницу и возникновение досадных ошибок.

Видео – Узлы стропильной системы

их названия, фото и описание

24.06.2016Рубрика: Кровельные материалыАвтор: Матер по кровле

Содержание

1. Какие бывают крыши
2. Основные части кровли
3. Материалы для покрытия кровли

Крыша – завершающий элемент в строительстве дома. От того, какой она будет, зависит тепло и уют, а также внешний вид вашего дома. Интересное архитектурное решение и надежное покрытие крыши смогут радовать вас не один десяток лет.

Какие бывают крыши

Наиболее распространенные – плоские и скатные. Плоскими крышами обычно накрывают хозяйственные постройки типа бань, сараев, гаражей. Скатные крыши используют при строительстве жилых помещений.

Скатная крыша дает возможность использовать пространство под крышей как чердак, что дает дополнительное утепление и пространство для хозяйственных нужд. Чердачное помещение можно использовать в качестве мансарды.

Скатные крыши бывают таких видов:

• односкатные;
• двухскатные;
• вальмовые;
• полувальмовые;
• шатровые;
• мансардные;
• конические.

Из чего состоит крыша

Элементы крыши:

1. Стропила, несущая часть крыши, сборная конструкция – эти элементы являются основными частями крыши, на которые приходится нагрузка веса кровли, ветра, дождя, снега. Эта часть крыши, как правило, делается деревянной, конструкцию собирают из балок с большим сечением. Дерево подбирают качественное, новое, без трещин и дефектов.
2. Основание крыши делается из различных материалов, которые в виде настила покрывают крышу. На основание крепится непосредственно кровля. Основание бывает в виде деревянной обрешетки, но может быть и сплошным, в зависимости от того, какой кровельный материал будет использоваться.
3. Кровля – наружное, завершающее покрытие крыши. Кровля защищает конструкцию от осадков.

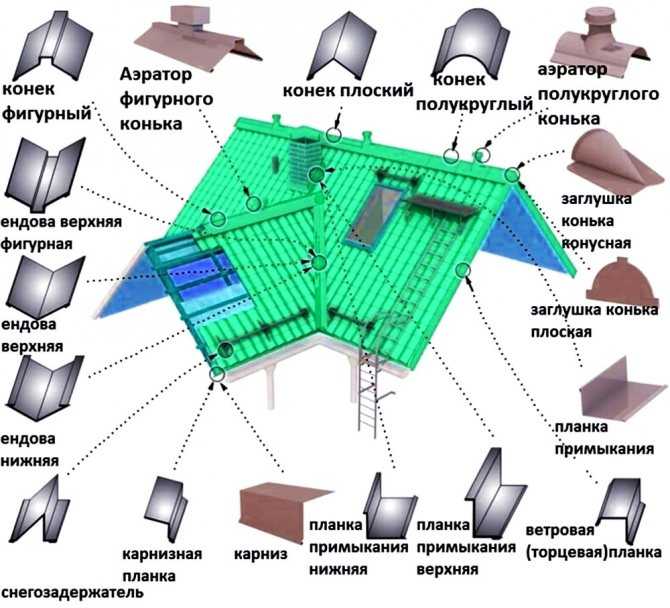

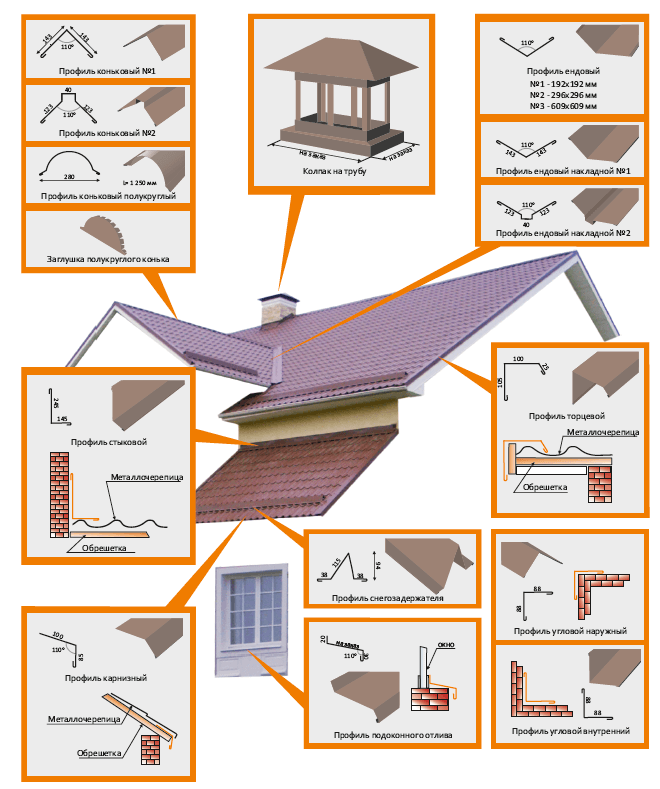

Основные части кровли

Кровля является основным завершающим покрытием крыши и состоит из множества составляющих. Основные элементы, составляющие кровлю:

1. Скаты – наклонные плоскости, которые обеспечивают отвод осадков с крыши. Скаты – это 95% крыши. К ним предъявляется только одно требование – угол ската должен быть выбран с таким расчетом, чтобы выдерживать максимальные нагрузки.
2. Наклонные ребра, получаются в местах соединения скатов и выглядят как выступающие углы.
3. Коньки – горизонтальные ребра. Эти элементы призваны прикрывать щель в месте смыкания двух скатов.
4. Разжелобки, или ендова – внутренние углы, которые образуются в места пересечения двух скатов. Эти элементы должны собираться с таким расчетом, чтобы попадающие осадки не просачивались внутрь.
5. Капельник – нижняя часть ската, защищающая стены от попадания воды. Представляет собой планку, которая закрывает свесы от влаги и придает свесу четкую грань, завершенность формы.
6. Горизонтальная часть ската – входит за стены строения и называется «карнизным свесом».
7. Фронтальный свес – наклонная часть ската, выходящая за стены.
8. Желоб для сбора и отвода осадков – расположен вдоль обреза ската. Собранная жидкость отводится от дома водосточными трубами. В месте соединения желоба и водосточной трубы монтируется водосточная воронка.

Читайте также: Можно ли по СНИП ремонтировать зимой мягкую кровлю

Материалы для покрытия кровли

Самые распространенные материалы для покрытия крыши делятся на несколько основных видов.

1. Рулонные покрытия для кровли. Изготавливают из специальных полимерных материалов с плотным основанием из картона, стеклоткани и т. д. В материал, из которого изготавливают рулонные покрытия, входят добавки, обеспечивающие теплоизоляционные и водостойкие качества материала. Такое покрытие не трескается от перепадов температур и выдерживает значительное давление атмосферных осадков. Монтировать его просто. Части рулона режут и накладывают внахлест, склеивая края. Из достоинств у этого покрытия – сравнительно низкая цена, простота монтажа, однако он быстро разрушается под воздействием осадков. Поэтому его в основном используют как покрытие для хозяйственных построек на односкатных крышах.
2. Мембранные покрытия. Наиболее современный вид покрытий. Он представляет собой материал на основе полимерных соединений и каучука на армирующей сетке. Это придает материалу особую эластичность, упругость и прочность. Материал обладает водостойкостью, термостойкостью, даже огнеупорностью, длительным периодом эксплуатации. Мембранные покрытия обработаны специальными составами, предотвращающими гниение, пропускают пар и не пропускают влагу. Кроме того, стыки материала настолько плотно прилегают друг другу при монтаже, что это дополнительный бонус к гидроизоляции крыши. Эластичность материала допускает монтаж сложных поверхностей кровли.
3. Листовые материалы для кровли. К ним относятся искусственный шифер, металлочерепица, картонно-битумные листы:

• шифер представляет собой лист из смеси асбеста и цемента, окрашен и выгнут волной. Листы шифера легко монтируются, их достаточно легко порезать в случае необходимости. Они обеспечивают прекрасную гидроизоляцию помещения и имеют длительный период эксплуатации;
• металлочерепица представляет собой оцинкованный лист металла с полимерным покрытием. Форма имитирует черепицу. Очень длительный срок эксплуатации, простота монтирования и прекрасные гидроизоляционные качества сделали металлочерепицу лидером среди листовых материалов;
• картонно-битумные листы сделаны из плотного гофрированного картона и пропитаны битумной смесью. Обладают всеми качествами листовых кровельных материалов, но, к сожалению, не очень долговечные.

4. Крыши из черепицы (штучный кровельный материал). Пользуются популярностью не одно столетие. Черепицу можно увидеть на старинных зданиях, и она до сих пор выполняет свои функции – защищает крыши от протекания. Керамическая черепица – уникальное покрытие для кровли. Она долговечна, обладает хорошей звукоизоляцией, не требует ухода. Ее нелегко монтировать, она имеет достаточно ощутимый вес, по сравнению с другими материалами, однако очень декоративна, и является самым долговечным покрытием из кровельных материалов. Существуют аналоги керамической черепицы, например, гибкая черепица из стекловолокна, так называемая мягкая кровля.
5. Сэндвич-панели. Изготовлены их двух листов стали и утеплителя между ними. Материал для быстрого монтажа кровли. Он имеет хорошие характеристики термостойкости, выдерживает значительные перепады температур, его можно окрашивать, у него длительный срок эксплуатации. Получил популярность, в качестве кровельного материала для офисных зданий, ангаров, складов и т. п.

Выбрать материал для кровли очень важно. От него будет зависеть прочность, устойчивость к осадкам, сопротивление ветру и внешний вид крыши.

https://youtu.be/3ldjdIgiLN4

Рейтинг

( Пока оценок нет )

0


кровельные материалы советы фото и видео

Понравилась статья? Поделиться с друзьями:

20 частей крыши | Терминология запчастей | Схема крыши | Диаграмма конструкции крыши

Крыша — Essent Часть здания ОБОСЛОВАНИЕ Это , охватывающая Верхняя часть или здание , а крыша поддерживается на стена дома .

Существуют различные Части Крыши, такие как Карниз , Прилавок, Курс , Eaves , Mlassing , Gable , Hip , Fascia , Weel , Boyist и т. Д.

Крыша

Крыша . ветер , дождь , солнечный свет и крайние значения температуры .

Кроме того, крыша увеличивает стоимость здания до невообразимой уровень . Крыша гораздо больше, чем просто декоративный верхний слой дома.

внешний слой крыши варьируется в зависимости от несущей конструкции и наличия материалов.

Наконец, процесс строительства и обслуживание крыш называется Кровля .

Подробнее: Мансардная крыша | Дизайн мансардной крыши | Типы мансардных крыш | Как построить мансардную крышу

POST Содержание

Различные типы крыш

Следующие несколько типов крыши составляют

• Плоская крыша
• . Крыша
• Skillion Roof
• Крыва Gable
• Крыша бедер
• Крыва солодной коробки
• СВЯТАЯ КРУПЛА 0004
• Arched Shaped Roof

Types of Roofing

The following different types of roofing based on the materials:

• Solar Tiles
• Asphalt Shingles
• Metal Roofing
• Сталь с каменным покрытием
• Шифер
• Резиновый шифер
• Глиняная и бетонная плитка
• Green Roofs
• Built up Roofing

Parts of Roof Or

Roof Terminolog y

The following major parts of roof are,

Roof Diagram

• Built up Roof
• CORNICE
• Страклом Мигает
• Курс
• EAVE0004
• Hip
• Fascia
• Felt
• Joist
• Rafter
• Ridge
• Rack
• Soffit
• Purlins
• Pitch
• Обшивка
• Черепица
• Фризовая доска

Сборная крыша

A Застроенный слой крыши состоит из слоев гравия асфальта горячей швабры и состоит из чередующихся слоев обоих.

Карниз

Самая верхняя часть крыши выступает из боковых стен дома .

Как правило, используются три типа карниза , а именно: коробчатый карниз , открытый карниз и Закрыть карниз .

Ответная планка

Эта планка встроена сверху в стену или другую вертикальную конструкцию и уложена внахлест вниз поверх черепицы 9004.

Ряды

Ряды означают горизонтальных ряда плитки или гонта . Это одна из важных частей крыши в доме.

Капельник

A Капельник представляет собой металлическую полосу, которая выходит за пределы стоек или карнизов для предотвращает попадание дождевой воды накатывая черепицу вокруг 900

Карниз

Карниз, софит, фасция, водосточная труба

Карниз означает Нижний край Крыши и обычно выступающий за край дома 4

3

9. 004

Подробнее: Крыша с малым и крутым уклоном: какие существуют варианты?

Софит

Софит части крыши означает что-то закрепленное под крышей .

Лицевая панель

Обшивка за карнизом и желобом . Это одна из важных частей крыши.

Мигание

Как правило, это непроницаемая металлическая полоса , используемая для предотвращения проникновения воды в стык между покрытием крыши и другими частями крыши.

Накладки предусмотрены для предотвращения протечек из стены и крыши через стыки в карнизах , парапетной стене с.

Войлок

Обычно изготавливается из комбинация из асфальт и либо тряпки либо бумага . Толь использовал кровельщик .

Фронтон

Фронтон означает треугольную верхнюю часть стены, которая является замыкающим концом коньковой крыши .

Вальмовое

Вальмовое средство , поддерживающее стену, примыкающую к внешнему углу на стыке двух сторон крыши.

Балка

Балка, стропила, прогоны, стеновая плита, обрешетка на крыше

Балка представляет собой горизонтальный элемент конструкции , к которому прибита обшивка .

Стропила

Стропила представляют собой наклонный элемент конструкции , к которому прибита обшивка .

Прогоны

Представляет собой горизонтальный элемент , который укладывается на основные стропила от стены до стены .

Основной целью является поддержка общего стропила крыши . Когда пролет большой

Прогоны состоят из стали , дерева и верхней поверхности прогона плоскости и однородной . Это нарисовано до того, как закрепит на их позиции .

Грабли

Рейк — это наклонная поверхность двускатной крыши, которая выступает за пределы стены конца здания .

Ridge Point

Две наклонные крыши сходятся на верхнем краю крыши и называются Ridge Point .

Подробнее: Руководство по конструкции и функциям зеленой крыши

Обшивка

Части крыши

Обшивка состоит из частей крыши , которые имеют прочный слой из компонентов древесины досок , которые прикреплены к вашей балке крыши и ферме.

Кроме того, ваши кровельщиков прикрепите свои черепицы к этому квадрату дерева .

Кровля обшивка также известна как Кровельный настил .

Преимущество обшивки крыши,

• Обшивка крыши добавляет прочность вашей крыши .
• Дает поддержку Крыши.
• Он предотвращает пожар.

Фасадная доска

Это деревянная доска , прикрепленная к ножкам обычного стропила на карнизе. Концы нижнего – самого кровельного материала опираются на него.

Шаг

Шаг означает уклон крыши и определяется как отношение между подъемом и пролетом 90.004 крыши. Кроме того, он дает угол наклона .

Часто задаваемые вопросы:

Что такое

Различные типы крыш ?

Плоская крыша
Скатная крыша
Скатная крыша
Мансардная крыша
Skillion Roof
Крыша Gable
Крыша бедер
Крыша солодной коробки
Крыша в форме бабочки
Кровяная крыша

, что является типом

4444444.shiped Roof 9

, что является

444444444.

Следующие типы кровли в зависимости от материалов:
Солнечная черепица
Битумная черепица
Металлическая кровля
Сталь с каменным покрытием
Шифер
Резиновый шифер
Глиняная и бетонная черепица
Зеленые крыши
Сборная кровля

Что вы подразумеваете под крышей?

Крыша является основной частью здания оболочка это покрытие самая верхняя часть дома или здание и крыша опирается на стену

0 4

дом .

Какие разные части крыши?

Ниже приведены некоторые важные части крыши,
1. Сканальная крыша
2. Cornice
3. Унтерс.
7. Gable
8. HIP
9. ФАССИЯ
10. ЧЕЛОВЕК
11. БОЛЬЯ
12. РАФТЕ
13.
12. РАФТ
13.
0003 Конек
14. Стойка

Вам также может понравиться

• Мансардная крыша | Дизайн мансардной крыши | Типы мансардных крыш | Как построить мансардную крышу
• Что такое стекловата | Свойства стекловаты | Стекловата | Изоляция из стекловаты
• Крыша с малым и крутым уклоном: какие существуют варианты?
• Руководство по конструкции и функциям зеленой крыши
• Наклонная крыша | Наклонная крыша Деталь | Преимущества наклонной крыши
• 13 типов домов в Индии | Типы домов в Индии
• 10 самых популярных типов ограждений | Типы заборов | Различные стили ограждений
• Типы стен | Типы внутренних стен | Типы материалов для стен Опубликовано 11 ноября 2020 г.

  Купить

  Фонд может быть самой важной частью дома, но крыша стоит на втором месте . Основная функция дома — защитить вас от непогоды, и именно крыша выполняет (или не выполняет) эту задачу. Прочная крыша защитит вас от дождя, снега, ветра, жары, холода и всего, что между ними. Плохая крыша будет протекать, раскачиваться на ветру, рушиться в снегу и вообще будет головной болью, пока вы владеете домом.

  Это приводит ко второй причине, почему это так важно иметь прочную крышу . Ремонт скомпрометированной крыши будет безумно дорогим, а также трудоемким. Вы не хотите когда-либо оказаться в ситуации, когда вам нужно срочно отремонтировать крышу, если вы можете этого избежать.

  Как выбрать

  Один из способов выяснить, какую крышу выбрать , это сначала узнать обо всех различных составных частях крыши. Как только вы узнаете обо всех частях, которые, вместе взятые, образуют крышу, вы сможете продвинуть свои знания так, что дырявая крыша никогда не случится с вами! Читая этот список, вы должны помнить, что все крыши разные. Точная структура одного дома или здания может немного (или сильно) отличаться от другого дома или здания. Сказав это, можно поспорить, что вы обнаружите, что большинство, если не все, эти компоненты имеют решающее значение для вашего проекта ремонта кровли.

  20 частей крыши и их функции

  1. Ферма

  Посмотреть в галерее

  Это название общей секции крыши, состоящей из многих частей, о которых вы прочтете ниже. «Ферма» формируется из множества частей, таких как стропила и коньковые стропила. Ферма поддерживает покрытие, обшивку, подстилающий слой, изоляцию и любые другие компоненты, которые могут быть добавлены к крыше, такие как световой люк или дымоход. Вы можете думать о ферме как о системе, поддерживающей крышу.

  2. Покрытие

  См. в галерее

  Покрытие — это общий термин для всего, что прибивается гвоздями или крепится к стропилам и фактически защищает элементы. Покрытие может быть изготовлено из многих материалов, таких как железо, черепица, шифер или синтетическая облицовка. Он должен быть одновременно легким и непроницаемым для таких веществ, как различные погодные условия, мокрый снег, птичий помет, грязь, мокрые листья и грязь, которая со временем накапливается на крыше. Ваш выбор покрытия будет зависеть от многих факторов, таких как ваш бюджет, погода, в которой вы живете, и тип дома, который вы строите.

  3. Стропила

  Посмотреть в галерее

  Вы найдете стропила, идущие от одного конца крыши к другому и образующие опорную систему для остальной части крыши. Стропила обычно изготавливаются из дерева, так как это прочный и гибкий материал, но вы также найдете их из металла, особенно в промышленных зданиях и высотных зданиях. Стропила поддерживают все остальное, от изоляции до покрытия.

  4. Лицевая панель

  Устойчивая к водорослям битумная битумная кровельная черепица для пустыни и конька – Homedepot

  Облицовка — это относительно поверхностный элемент на крышах, который проходит параллельно земле по краям крыши. Он крепится к стропилам, а также может служить опорой для желоба. Многим домовладельцам нравится, чтобы фасция была эстетически приятной, чтобы украшать фасад дома и тем самым повышать стоимость имущества. Домашние строители с ограниченным бюджетом часто решают отказаться от причудливой облицовки в пользу более экономичного варианта, и часто простая древесина справится с этой задачей, при условии, что она обработана и окрашена.

  5. Конек

  См. в галерее

  Конек встречается на определенных типах крыш, включая скатные, вальмовые, двускатные и мансардные. Например, скатная крыша — очень распространенная крыша, встречающаяся во многих загородных домах. Он образует классическую перевернутую букву «V». Конек находится в самой высокой точке крыши, где пересекаются две разные стороны. Конек можно сравнить с «краеугольным камнем» крыши.

  6. Плитка конька

  См. в галерее

  Конек представляет собой точку, в которой сходятся две разные непрерывные секции. Поэтому в нем есть щель, и в эту щель могут проникать неконтролируемые элементы, особенно дождь и животные. Чтобы предотвратить это, гребни часто облицовывают плиткой, чтобы предотвратить попадание этих элементов. Иногда коньковая черепица должна выделяться на фоне остальной части крыши, а иногда она будет иметь точно такую ​​же черепицу или черепицу, что и остальная ее часть.

  7. Карнизы

  См. в галерееОцинкованные стальные карнизы – на Homedepot

  Карниз крыши – самая нижняя точка крыши. В скатной крыше это точка, наиболее удаленная от конька. Это место, где дождь капает с крыши, что делает его идеальным местом для водосточных желобов. Это также последняя точка на кровле с одинарными прокладками, поэтому часто именно здесь черепица начинает отслаиваться во время урагана или портиться от гниения.

  8. Долина

  Посмотреть в галерее

  Хотя не у каждого дома или здания есть крыша с ендовой, они все же довольно распространены. Долина является точкой соединения двух скатных крыш и образует прямой угол. Это будет выглядеть как «V» для зрителей. Поскольку это долина, дождевая вода, листья и другой мусор могут собираться невероятно часто. По этой причине долины часто оборудованы собственными желобами для вывоза мусора.

  9. Водосточная труба

  Посмотреть в галерееДоступно на Amazon.

  Водосточная труба – это труба, которая соединяется с желобом и проходит вертикально от крыши до земли. Его функция состоит в том, чтобы направлять дождевую воду в назначенную точку оттока. Обычно он изготавливается из металла, например из оцинкованной стали, но может быть и из пластика. Водосточные трубы невероятно важны для нормально функционирующей крыши, так как их неисправность может нарушить работу всей водосточной системы.

  10. Потолочные балки

  Посмотреть в галерееПотолочные деревянные балки — на Амазоне.

  Потолочные балки почти всегда состоят из деревянных досок. Вы найдете их бегущими по стропилам. Они используются для повышения прочности стропил и для поддержки софитов, таких как арка, балкон или карниз.

  11. Софиты

  Посмотреть в галерееHardieSoffit Грунтованный фиброцемент Вентилируемый софит – здесь

  Софит можно найти между стеной, фасцией и карнизом. Софит скрывает стропила и потолочные балки. Его цель в основном состоит в том, чтобы удерживать элементы и изолировать здание.

  12. Подложка

  Посмотреть в галерее2in1 Подложка Silent Vapor Barrier – здесь

  Подложка состоит из водонепроницаемого материала, обычно изготавливаемого из синтетического листа, резиновых полосок и войлока. Он размещается над основанием крыши, но под черепицей, чтобы обеспечить водонепроницаемость и изоляцию крыши от непогоды.

  13. Обрешетка

  Обрешетка, также известная как обрешетка для кровли, состоит из деревянных или металлических планок, удерживающих черепицу и гонты на месте. Расстояние между рейками имеет важное значение для правильной и надежной укладки плитки и гонта. Обрешетки устанавливаются горизонтально и, в зависимости от типа кровли, расстояние между ними может варьироваться.

  14. Черепица

  Посмотреть в галерее

  Одинарные плитки являются первым барьером от атмосферных воздействий, поэтому они должны быть максимально прочными и устойчивыми к атмосферным воздействиям. Черепицу часто изготавливают из толстого, похожего на деготь продукта, который устойчив к гниению, но также может быть прибит гвоздями. Двумя наиболее важными факторами при выборе черепицы являются ее вес и устойчивость к атмосферным воздействиям. Очевидно, мы хотим, чтобы черепица была как можно легче, но мы также не хотим, чтобы она поддавалась дождю. Иногда вы можете увидеть деревянную черепицу на старых домах, но она постепенно выводится из употребления из-за недостаточной прочности.

  15. Мансардное окно

  См. в галерее Мансардное окно VELUX с притоком свежего воздуха – доступно здесь.

  Световой люк — это роскошная деталь, которую вы можете увидеть на некоторых домах или зданиях. Фактически это окно, но на крыше. Установка мансардного окна может быть сложным процессом, а также несколько рискованным, так как мансардное окно с большей вероятностью будет протекать, чем отсутствие мансардного окна. Сказав это, они являются отличной возможностью для добавления на крышу и позволяют интерьеру дома освещаться естественным освещением. Если вы рассматриваете световой люк для своей крыши, убедитесь, что он должным образом герметизирован и изолирован, чтобы у вас не было утечек.

  16. Обшивка дымохода

  См. в галерееDuratech 8’ Регулируемая обшивка крыши с большим основанием — на Amazon

  Обшивка дымохода представляет собой металлический лист, который помещается между дымоходом и крышей, а также остальной частью дома для изоляции тепло и предотвратить возгорание крыши и дома. Обшивка является абсолютной необходимостью, и если она установлена ​​неправильно, она оставляет путь для возгорания.

  17. Подложка из войлока

  Посмотреть в галерее Подложка из ламината с прикрепленным пароизоляционным слоем – находится здесь.

  Войлочная подложка обычно находится под черепицей, и ее следует рассматривать как часть большей подложки. Задача подложки — изолировать дом от непогоды, а войлочная подложка обеспечивает дополнительную изоляцию. Поскольку он войлочный, вы обнаружите, что он помещен под синтетический материал, чтобы он не намок.

  18. Изоляция

  Посмотреть в галерееИзоляция US Energy Products Radiant Barrier 1000 sqft – проверьте здесь.

  Изоляция крыши является одним из наиболее важных компонентов. Большинство людей знают, что дом или здание утеплено, но меньше людей задумываются об утеплении крыши. Несмотря на это, утеплять крышу так же важно, как и стены. Если у крыши некачественный утеплитель, то тепло будет подниматься прямо из крыши, исчезать, и всю зиму в доме будет холодно! Если вы зайдете на чердак крыши, вы сможете увидеть эту изоляцию. Часто он будет выглядеть как хлопок или, может быть, как толстый губчатый материал. Что бы вы ни делали, не трогайте его и не вмешивайтесь в него каким-либо другим образом. Это поставит под угрозу изоляцию и приведет к ужасному климат-контролю и высоким счетам за электроэнергию.

  19. Желоб

  См. в галерееGutterStuff Guard 5-дюймовый — доступен на Amazon.

  Водосточный желоб — это длинный резервуар, прикрепленный к карнизу крыши для сбора дождя и таяния снега. Обычно изготавливается из оцинкованного металла или пластика. Водосточные желоба сложны, потому что листья очень легко застревают в них и забивают дренаж дождя. Это приведет к тому, что вода будет скапливаться и переполнять желоб, потенциально просачиваясь в крышу и вызывая гниение черепицы и дерева.

  20. Брызговик

  См. в галерее Водосточный желоб Suncast SB24 Водосточный желоб – Доступен здесь.

  Брызговик представляет собой облицовку, устанавливаемую на крышу для защиты от перелива из желобов. Обычно он изготавливается из пластика или оцинкованного металла, чтобы предотвратить появление ржавчины. Брызговик почти так же важен, как и водосточные желоба, поскольку перелив из желобов и просачивание на крышу вызовут протечки, проблемы с изоляцией и гниение крыши.

  Как ухаживать за крышей

  Во время сильных штормов, особенно ураганов, водосточные трубы часто отходят от якоря или отключаются от сети, и их следует регулярно проверять на прочность. Вы также должны инвестировать в высококачественные желоба, регулярно осматривать и чистить их. Невыполнение этого требования может привести к забитым желобам, просачивающейся крыше и гниющей черепице.

  Когда речь идет о брызговиках, унция профилактики того стоит. Выход из строя брызговиков может привести к тому, что вам придется заменить всю гниющую крышу. Вы должны сделать все возможное, чтобы избежать этого, поэтому убедитесь, что вы инвестируете в высококачественные желоба и брызговики.

  Вы также должны не забывать проверять всю крышу раз в два года или раз в год, в зависимости от погодных условий в вашем районе. Это сэкономит вам деньги в долгосрочной перспективе, если вы сможете произвести ремонт, как только заметите какое-либо повреждение.

  Заключение

  Теперь, когда мы рассмотрели все части крыши, мы надеемся, что вы узнали не только о том, как выглядит черепица. Вполне вероятно, что многие люди просто представляют черепицу, когда думают о крыше, но это не единственный важный компонент крыши. Понимать больше о вашей крыше жизненно важно для всех, кто планирует выполнять кровельные работы, нуждается в ремонте крыши или участвует в любой области строительства.
