Насос смесительный: Насосно-смесительный узел ONDO с термоголовкой, без насоса купить недорого в интернет магазине строительных и отделочных материалов Бауцентр

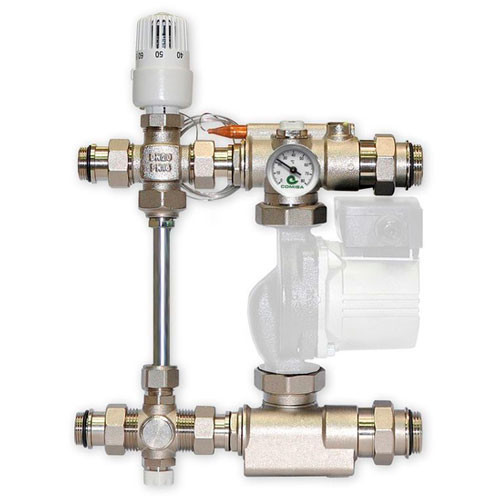

Насосно-смесительный узел Valtec VT.COMBI.0.180 с термоголовкой, без насоса 180 мм.

Сопутствующие товары

Аналогичные товары

Насосно-смесительная группа Uni-Fitt Solomix 1″ без насоса

Насосно-смесительный узел Uni-Fitt Solomix 1″ без насоса для тёплого пола создаёт циркуляцию в ни…

15289 руб

Насосно-смесительная группа Uni-Fitt Solomix 1″ с насосом Grundfos UPSO 25-65 130

Насосно-смесительный узел Uni-Fitt Solomix 1″ с насосом Grundfos для тёплого пола создаёт циркуля…

25594 руб

Насосно-смесительная группа Uni-Fitt Solomix 1″ c насосом Wilo Star RS 25/6-130

Насосно-смесительный узел Uni-Fitt Solomix 1″ c насосом Wilo RS для тёплого пола создаёт циркуляц…

25669 руб

Описание

Насосно-смесительный узел VALTEC COMBIMIX (VT.COMBI.0.180) предназначен для поддержания заданной температуры теплоносителя во вторичном контуре (за счёт подмешивания из обратной линии). При помощи этого узла также можно гидравлически увязать существующую высокотемпературную систему отопления и низкотемпературный контур теплого пола. Помимо основных органов регулирования узел также включает в себя весь необходимый набор сервисных элементов: воздухоотводчик и сливной клапан, которые упрощают обслуживание системы в целом. Термометры позволяют легко следить за работой узла без использования дополнительных приборов и инструментов.

В насосно-смесительном узле VALTEC COMBI для водяных тёплых полов приготовление теплоносителя с температурой от 20 до 60°С происходит за счёт подмеса жидкости из обратной линии. Регулирование осуществляется двухходовым клапаном, установленным в подающем коллекторе и управляемым термостатической головкой VT.5011 с выносным погружным датчиком, который размещён на выходе смесительного узла. (При использовании контроллера отопления функция управления клапаном передается ему.) Балансировочный клапан в линии подмеса задает соотношение теплоносителя, поступающего из обратной линии вторичного контура и прямой линии первичного. Другие основные элементы узла: байпас с перепускным клапаном; встроенные шаровые краны для отключения циркуляционного насоса; автоматический воздухоотводчик; погружные термометры.

Насосно-смесительный узел VALTEC COMBIMIX рекомендуется укомплектовывать насосами Valtec серии VRS-180 или другим циркуляционными насосами с монтажной длиной 180 мм. Насосно-смесительный узел адаптирован для совместного применения с коллекторными блоками с межосевым расстоянием 200 мм и осевым смещением 32 мм.
Габариты смесительных узлов позволяют располагать их в коллекторных шкафах глубиной 135 мм.

Назначение

Насосно-смесительные узлы Valtec Combimix могут использоваться в низкотемпературных системах встроенного обогрева:

• тёплые полы,
• тёплые стены,
• обогрев открытых площадок,
• почвенный подогрев теплиц и парников и т.п.

Документация

1. Технический паспорт изделия (открыть PDF-файл)
2. Декларация о соответствии (открыть PDF-файл)

Технические характеристики

Производитель	Valtec
Серия	Combimix
Артикул	VT. COMBI.0.180
Тип	насосно-смесительная группа
Назначение	для водяных тёплых полов
Мощность узла с насосом VRS 25/4	до 15 кВт
Мощность узла с насосом VRS 25/6	до 20 кВт
Управление	термостатическая головка
Температура рабочей среды в первичном контуре	до 90°C
Рабочее давление	до 10 бар
Диапазон регулирования во вторичном контуре	от 20°C до 50°C
Диапазон измерения термометра	от 20°C до 80°C
Диаметр подключения к низкотемпературному контуру	G 1″
Пропускная способность kvs	2,75 м3/час
Заводская настройка пропускной способности kvs	2,5 м3/час
Минимальная глубина коллекторного шкафа	135 мм
Межосевое расстояние	200 мм
Монтажная длина циркуляционного насоса	180 мм
Вес	5,68 кг
Страна-родина бренда	Италия
Средний полный срок службы	25 лет
Официальная гарантия производителя	7 лет

цена за штуку, характеристики, фото

Предназначен для поддержания стабильной температуры подачи в отопительных системах низкотемпературного типа (тёплых полах и др. ). Конструкция насосно-смесительного узла Stout, в состав которого включён насос Grundfos UPSO 25-65, позволяет бесступенчато отрегулировать температуру подачи в системе от +30°С до +60°С.

Комплектация

Насосно-смесительный узел, термостатический клапан, байпас.

Детали

Смесительный насосный узел для «теплого пола» представляет собой конструкцию полной заводской

готовности, состоящую из

• ∙ бесфундаментного насоса Grundfos 25-65/130 ;
• ∙ 4-х ходового термостатического смесительного клапана;
• ∙ байпаса с установленным на нем перепускным клапаном;
• ∙ термометра;
• ∙ штуцеров для присоединения узла к теплогенератору и системе типа «теплый пол» (размеры штуцеров позволяют подключать узел к системе через распределительные коллекторы
• STOUT), а также штуцера с ручным малогабаритным воздуховыпускным краном.
• Термостатический клапан может быть настроен на поддержание требуемой температуры теплоносителя на входе в систему отопления в диапазоне от 30 до 60оС, а перепускной клапан – на перепад давлений в системе от 2 до 6,5 м водяного столба.
• Монтаж.
• Смесительный насосный узел должен подключаться к трубопроводам контура источника тепловой энергии и системы теплопотребления в соответствии со схемой, представленной на рис.
• Уплотнение резьбовых соединений следует выполнять материалами в соответствии с требованиями CП 73.1330.2012 «Внутренние санитарно-технические системы зданий».
• Электрические соединения насоса должны производить специалисты, имеющие соответствующий допуск к выполнению данных работ.

Документы:

pdfскачать

Характеристики

• Артикул

  SDG-0120-002002

• Тип товара

  Насосно-смесительный узел

• Бренд

  Stout

• Тип арматуры

  Угловой

• Конструкция клапана

  Пружинная

• Рабочее давление, бар

  10

• Страна-производитель

  Италия

• С расширительным баком

  Нет

• Регулируемая

  Да

• Для высокого давления

  Да

• Вес, кг

  4,94

Отзывы покупателей

Станьте первым, кто оставил отзыв об этом товаре

Вопросы и ответы

Николай

10 апреля 2021

Для чего байпас?Ответить
