Что собой представляет система теплого водяного пола своими руками, монтаж, видео

Водяной теплый пол в последнее время становится все более популярным, вытесняя традиционную отопительную систему. Такая установка особенно хорошо подойдет для ванной комнаты и детской. Его монтаж под силу выполнить и самому. Для этого не требуется каких-то специфических знаний, необходимо всего лишь уделять процессу работы максимум внимания и стараться правильно выполнять технологию укладки. В этой статье будет представлено видео монтажа водяных теплых полов.

• Что такое система водяного теплого пола
• Требуемые инструменты для монтажа системы
• Необходимые материалы для монтажа системы
• Виды монтажа теплого напольного покрытия
• Утепление основания теплого пола своими руками
• Укладка труб своими руками
• Подсоединение системы к источнику обогрева воды
• Проверка системы водяного теплого пола
• Заключение

Что такое система водяного теплого пола

Это, по своей сути, обыкновенная гибкая металлопластиковая труба, которую укладывают по всему полу в виде волн. В этом случае теплоносителем выступает горячая вода, поступающая в систему или из котла отопления, или из точки подачи воды в радиаторы, если квартира имеет централизованное отопление.

Если вода поступает из котла отопления, то в этом случае отопление будет представлять собой замкнутый цикл – вода будет уходить обратно в котел, там нагреваться и снова поступать в трубы. Во втором случае использованная вода уходит туда, куда и вода из обычных радиаторов.

Водяные теплые полы своими руками видео.

Требуемые инструменты для монтажа системы

Для монтажа водяного теплого пола своими руками потребуются следующие инструменты:

• совковая лопата, а также лопата, необходимая для заливки бетонного основания;
• двухметровое правило с уровнем;
• разнообразные гаечные ключи, необходимые для скрутки соединений системы;
• водяной уровень;
• ведра для клея и цементной смеси;
• шпателя – обычные и зубчатые;
• перфоратор;
• рулетка;
• карандаш.

В процессе работы часто возникают разнообразные ситуации, когда могут потребоваться и другие инструменты.

Необходимые материалы для монтажа системы

Так как сначала выполняется черновая стяжка, потом на ее поверхности создается теплоизоляционный слой, а затем укладываются трубы теплого пола и заливается финишная стяжка, то, соответственно, понадобятся следующие материалы:

• Цемент, керамзит и бетон. Щебень лучше не использовать, иначе полы будут холодными.
• Плиты пенополистирола, клей. Пенопласт не рекомендуется применять, потому что он представляет собой легко деформирующийся материал. При заливке финишной стяжки плоскость из такого материала быстро портиться. Поврежденные участки создают брешь в теплоизоляционном слое, что уменьшает эффективность теплого пола.
• Крепежные скобы, с помощью которых фиксируются трубы к полу.
• Пакля, разнообразные фитинги для труб, силикон и коллектор.
• Металлопластиковые трубы диаметром 16 мм.
• Саморезы и дюбеля разной длины и диаметра.

Виды монтажа теплого напольного покрытия

В зависимости от того, какая конструкция у дома, используют следующие основные методы монтажа теплого напольного покрытия:

• Если помещение имеет бетонные плиты перекрытия, то в этом случае трубы системы теплого пола располагают в толще выравнивающей стяжки.
• Если такие полы монтируются в легких каркасных строениях, то трубы рекомендуется прокладывать в пазах плит теплоизоляционного слоя.
• Если строится или ремонтируется деревянный дом, трубы следует располагать в пространстве между лагами или прямо в толще модульного деревянного пола.

Монтаж водяных теплых полов видео.

Утепление основания теплого пола своими руками

Основание представляет собой прочную и ровную плоскость пола, на которую впоследствии будут приклеиваться листы пенополистирола. Если черновая напольная поверхность будет хрупкой или неровной, то навряд ли получиться приклеить листы правильно, а также при отсутствии нормальной плоскости есть большая вероятность того, что листы могут продавиться.

Именно поэтому делают черновую заливку пола. Желательно делать не просто стяжку, а нормальное армированное основание из бетона, толщина которого может составлять 7−10 см. Такой слой получается очень прочным, благодаря чему листы не смогут разорваться, а трубы не деформируются.

Прежде чем начать черновую заливку, следует связать клетку из арматуры, ячейки которой должны иметь размеры 70х70 см. Верхние точки будущей плоскости определяют при помощи водяного уровня. Устанавливают маяки по горизонтали на расстоянии 1,5 м друг от друга. Замешивают бетон и заливают им всю площадь помещения, при помощи правила срезая лишний раствор. Следует подождать неделю, чтобы бетон окончательно высох.

Обязательно нужно утеплять бетонное основание пола. В противном случае теплая водяная напольная система будет прогревать не воздух в помещении, а перекрытие.

Сначала следует очистить плоскость от мусора и пыли, после чего грунтуют пол. Подготавливают клей для пенопласта. Для этого его размешивают, дают постоять минут 5, и затем опять перемешивают полученную массу. При помощи зубчатого шпателя следует нанести на листы пенополистирола клей, после чего укладывают их на пол. Следует немного прижать их и отпустить. Клей высыхает в течение одного дня. Затем для большей прочности листы прикрепляют к полу дюбелями с широкой шляпкой. После этого приступают непосредственно к укладке теплого пола своими руками.

Использование пенополистирола в качестве утеплителя – очень хороший вариант, однако, теплая водяная система будет работать гораздо эффективнее, если сверху него постелить отражатель тепла. Это может быть любой рулонный материал, имеющего покрытие из фольги.

Укладка труб своими руками

Для начала определяют место, где будут располагаться трубы. Сделать это несложно, главное – это придерживаться следующих правил:

• Стелить теплый пол нежелательно в местах, где будет располагаться деревянная мебель, потому что она может легко испортиться, высохнет и деформируется.
• Не следует укладывать трубы только в определенных местах. Дело в том, что если комната не будет полностью прогреваться, то и место с теплой поверхностью не спасет ситуацию.

Если теплая напольная водяная система устанавливается в ванной комнате, то следует учесть тот факт, что это помещение обладает повышенной влажностью, поэтому экономить на количестве линий отопления нежелательно, иначе не будет должного эффекта.

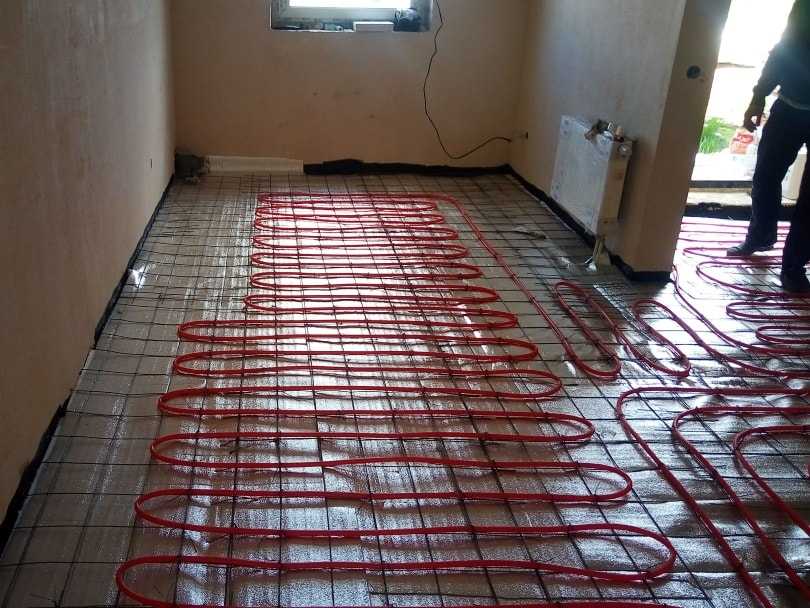

Перед укладкой труб их следует размотать и спиралью уложить на пол. Расстояние между параллельно лежащими линиями должно составлять 30−50 см. Концы труб выводятся к коллектору и к точке слива воды. При помощи перфоратора прикрепляют трубы к напольной поверхности.

Подсоединение системы к источнику обогрева воды

Этот этап работ требует определенных навыков работы с сантехническими приборами. Сперва следует установить коллектор, который представляет собой трубку с отводами для теплого пола. Для этого к коллектору прикручивают переходники, краны, заглушки и прикрепляют его на стену. К переходнику подсоединяют конец трубы теплого пола, в который впоследствии будет подаваться горячая вода. Таким же образом устанавливают и коллектор, через который также будет уходить с системы использованная вода.

Довольно часто коллектор не прикрепляют к стене, а оставляют держаться на основной трубе. Этого делать ни в коем случае нельзя. Коллектор постоянно подвергается механическим воздействиям, например, перепады воды в напоре, поворачивание кранов и т.п. В результате того, что распределительная трубка нормально не закреплена, возникает большая вероятность ее отрыва от водопроводной трубы.

После этого можно приступать к испытанию установленной системы.

Проверка системы водяного теплого пола

Обязательно следует устроить тестовый запуск системы водяного теплого пола для выяснения наличия протечек, это касается также и самой трубы. Металлопластиковые трубы могут иметь заводской брак, поэтому во время монтажа повышается риск их повреждений. Именно поэтому следует заранее провести предварительную проверку перед заливкой теплого пола стяжкой. Это не займет много времени.

Следует открыть вентили подачи и обратки и немного подождать, пока вода полностью не заполнит систему. Необходимо обратить внимание на то, чтобы в процессе тестирования трубы не дергались под водным напором. Если такое случается, то следует дополнительно зафиксировать теплый пол в нужной точке, иначе велика вероятность того, что после высыхания стяжки трубы могут приподняться над ней и исправить эту ситуацию будет довольно сложно.

Если нигде нет протечек, значит, все нормально, и после этого приступают к укладке финишного цементно-песчаного слоя. Принцип работы такой же, как и при заливке чернового пола, только раствор не должен содержать керамзит.

Ни в коем случае нельзя отключать систему в то время, пока сохнет цемент. Дело в том, что когда будет проходить горячая вода, металлопластик начинает расширяться. А если трубы будут холодными, то после того, как пол будет залит, во время нагрева им некуда будет расширяться.

Видео м онтажа тёплого водяного пола.

Заключение

Теплый водяной пол – замечательное приспособление для домов с холодной напольной поверхностью. Монтаж его не слишком сложен и можно своими руками установить систему водяного теплого пола. Самое главное – это придерживаться определенных правил и нюансов. Представленное в статье видео поможет разобраться в этом.

видео, схемы, технология © Геостарт

Рубрика:

Печи и системы отопления

Сегодня обустройство теплых полов – отличный способ сделать свое жилище теплее. Часто теплый пол становится не дополнительным элементом в системе отопления, а вполне самостоятельным. Среди всех типов особой популярностью пользуется водяной теплый пол, который оказывается наиболее экономичным и эффективным. Чтобы получить у себя дома качественную систему теплых полов, лучше обращаться к проверенным и зарекомендовавшим себя фирмам, например в компанию Атмосфера комфорта . Но и самостоятельно можно попробовать справиться с этой задачей.

Преимущества и недостатки водяных теплых полов

Водяной теплый пол отличается рядом преимуществ , среди которых стоит выделить:

• небольшие материальные расходы на монтаж и эксплуатацию;
• пол по всей площади прогревается равномерно;
• можно обогреть дом очень даже приличной площади, но при этом значительно сэкономить на оплате за отопление;
• отсутствие видимых радиаторов отопления – плюс к привлекательности интерьера;
• возможность регулировать температуру самостоятельно.

Справедливости ради стоит отметить, что подобная система теплых полов не обошлась и без некоторых недостатков, но большинство из них можно свести к минимуму при грамотном монтаже всей системы:

• некоторые сложности при обустройстве всей системы водяных теплых полов;
• необходимость использования водяного насоса;
• есть риск протечки, а найти ее бывает очень нелегко;
• давление в стояке незначительно, но падает.

Вероятность протечки можно снизить, если не использовать металлические трубы, которые быстро подвергаются коррозии. Прекрасная альтернатива – металлопластик, полиэтилен, полибутилен. Все это материалы, которые смогут верой и правдой прослужить вам в течение 50 лет.

Подготовительные работы

Прежде чем начинать монтаж теплого водяного пола, необходимо провести все необходимые замеры и расчеты, чтобы выяснить оптимальную мощность. Данный показатель зависит от многих факторов: площади помещение, этажа, качества утепление стен, площади остекления и т.д.

Если квартира расположена на первом или последнем этаже, есть балкон, окно в пол или эркер, стены плохо утеплены или планируется использовать толстые керамические плиты в качестве напольного покрытия, то лучше предусмотреть систему теплых полов более мощного типа.

После этого проводят подготовку основания для укладки самой системы теплого пола. Старое покрытие необходимо удалить, а при наличии перепадов пола более 10 мм необходимо выполнить дополнительную стяжку (можно использовать самовыравнивающиеся смеси ), иначе потом система отопления может работать некорректно, а прогрев будет осуществляться неравномерно.

Необходимые материалы

Для обустройства системы теплого водяного пола необходимые такие материалы и инструменты :

• трубы для теплого водяного пола – первое, о чем необходимо позаботиться. Они могут быть изготовлены из полиэтилена или полипропилена. Полиэтиленовые трубы меньше расширяются при воздействии тепла, поэтому они предпочтительнее, но если полипропиленовые трубы будут покрыты стекловолокном, то расширятся они будут меньше. Оптимальный диаметр труб – 16-20 мм, они должны выдерживать температуру до 95 градусов и давление до 10 бар;
• коллектор и щиток для него. Коллектор должен находиться в том же помещении, где и монтируется система теплого пола, поэтому важно подобрать эстетичный щиток для него;
• арматурная сетка;
• пластиковые хомуты для крепления трубок к арматуре;
• материалы для стяжки;
• котел для того, чтобы нагревать теплоноситель – воду. Подойдет практически любой котел, важно только то, чтобы он умел нагревать воду на 30-40 0 С, ведь не всегда нужно, чтоб полы были горячими, ведь по ним невозможно будет ходить. Именно поэтому главный фактор при выборе котла для системы теплых водяных полов – это диапазон его рабочих температур, поэтому можно рассматривать газовые, электрические, двухконтурные, дровяные и прочие варианты;
• нагнетающий насос, если его нет в составе котла;
• хомутки для крепления труб к арматурной сетке и фитинги для подсоединения труб к коллектору.

Виды технологий монтажа водяного теплого пола

Водяной пол может монтироваться двумя разными способами :

1. Бетонная технология связана с некоторыми трудностями, и немалыми временными затратами. Но несмотря на это, она остается достаточно популярной в силу других своих привлекательных качеств. Данный способ требует обустройства бетонной стяжки, в которую и монтируются нагревательные элементы. Финальное напольное покрытие можно укладывать только после того, как бетон полностью застыл, а длительность его застывания зависит от толщины и может достигать 28 суток.
2. Настильная технология позволяет избежать грязных и «мокрых» процессов, связанных с укладкой бетона и ожиданием, пока он застынет. Здесь используются готовые материалы, что позволяет значительно сэкономить время и упростить весь процесс. Обратная стороны медали – большие растраты на покупку нескольких слоев настилаемого материала. В зависимости от того, какой материал выбран для настилания, данная технология может быть полистирольной, модульной деревянной или реечной деревянной.

Бетонная стяжка для теплого пола

На сегодня данный способ обустройства системы теплого пола является самым распространенным .

Сначала нужно на подготовленной поверхности уложить слой теплоизоляции , причем сделать это нужно максимально качественно, чтобы тепло от трубок с теплоносителем не уходило вниз, а шло только на подогрев пола в квартире. Для этих целей чаще всего используют пенопласт, пеноплекс или пеностирол, а толщина его должна составлять от 30 до 150 мм в зависимости от того, какие тепловые нагрузки планируются. Можно использовать специальные маты, в которых есть механизмы фиксации, поэтому работать с ними проще, но и стоят они дороже.

Специалисты советуют выбирать утеплитель в зависимости от особенностей помещения и того, какую роль будут играть теплые полы в общей системе отопления. Так, если теплый пол – лишь дополнительный элемент системы отопления дома, то сойдет и вспененный полиэтилен, но обязательно с отражающим покрытием из фольги. Если под квартирой находится отапливаемое помещение, то можно использовать листы пенополистирола толщиной 2-5 см. Если квартира расположена на первом этаже, если под ней находится подвал, то лучше использовать более серьезный утеплитель – керамзит или пенополистирол толщиной 5-10 см. Также есть специальные утеплители для теплых полов: они стоят немного дороже, но в них уже предусмотрены пазы для прокладки труб отопления.

В качестве гидроизоляционного слоя используют полиэтиленовую пленку, которую настилают поверх пенопласта. Далее очередь за демпферной лентой , которая необходима для того, чтобы компенсировать возможные тепловые расширения стяжки. Ее укладывают по периметру помещения на всю высоту стяжки для теплых полов.

Затем необходимо армировать подготовленное основание для теплого пола. Для этого можно использовать сетку  с ячейками 15-20 см и с сечением прутиков 5 мм. Если есть желание и необходимость получить теплый пол «на века» и максимально укрепить всю конструкцию, то армирование можно провести и после монтажа трубок отопления.

Монтаж трубок отопления можно проводить несколькими способами :

• спиралью . Этот вариант отлично подходят для более просторных помещений, он позволяет идеально равномерно распределить тепло по полу, но и требует более тщательного подхода. При такой схеме укладки трубы с горячей и холодной водой чередуются, что и влияет на равномерность распределения температуры: тут холодные зоны расположены рядом с теплыми. Спиральный способ укладки труб более выгодный еще и с той точки зрения, что углов и поворотов тут меньше, а значит, воде будет намного проще течь. При таком способе укладке на квадратный метр площади пола примерно уходит 5 погонных метров труб, если расстояние между трубками составляет 20 см. Около наружных стен расстояние между трубками нужно сокращать, чтобы уменьшить теплопотери и обеспечить помещение максимальным комфортом. Монтаж труб спиралью – более трудоемкий процесс, который требует соблюдения точных расстояний. Есть программные ресурсы, которые позволяют точно рассчитать расположение каждого витка спирали в зависимости от площади и конфигурации помещения;
• змейкой. Труба сначала проходит по периметру стен, а потом волнистой линией идет обратно. Монтаж такого варианта более простой, не требует особых расчетов, менее трудоемкий, но получить равномерное распределение тепла будет намного сложнее;
• комбинированная укладка труб совмещает зоны с укладкой труб по спирали и змейкой.

Если комната большая по площади, то придется предусмотреть несколько отдельных петель отопления. Шаг между трубами зависит от того, какой эффект нужно получить: если теплый пол будет единственным источником тепла в квартире, то данное расстояние не должно превышать 20 см, если же это всего лишь элемент системы отопления, то можно укладывать трубы с шагом в 30 см, но не больше.

Чтобы самостоятельно определить наилучшее расположение труб , лучше заранее составить схему. Это удобно делать на обычном листке в клеточку, где в масштабе с учетом всех нюансов планировки комнаты чертят систему будущих теплых полов. Учитывать нужно не только все выступы и углубления в комнате, но и то, как будет расположена мебель, или хотя бы ее часть, ведь отапливать эти части будет нецелесообразно. Примеры создания схем расположения труб по спирали представлены на рисунках, но составить подобные правильно смогут люди с определенным опытом. Поэтому разработку всей системы теплых полов с определением мощности, протяженности и шага лучше поручить специалистам, а уже все остальное можно сделать своими руками.

Трубы фиксируются к арматуре с помощью специальных хомутков: это очень простой процесс, а расстояние между разными креплениями должно быть около 1 м. Не старайтесь сильно затянуть хомутки: при нагревании трубы могут немного расширяться. Места с компенсационными швами дополнительно одевают в гофротрубы, чтобы трубы отопления были максимально защищены от возможных повреждений. Начинают укладывать трубы от стен, двигаясь к центру или к противоположной стене.

Заключительный момент в процессе укладки труб – это их проверка, или опрессовка . Проводят ее уже после того, как система теплых полов подключена к коллектору, о чем читайте ниже. Нужна она для того, чтобы еще до монтажа стяжки обнаружить возможные места с повреждениями, негерметичные отрезки и вовремя их заменить. Подобное тестирование проводят в течение минимум 24 часов при давлении 3-4 бар.

Когда точно проверено, что система теплых полов герметична, можно переходить к монтажу бетонной стяжки . Заливают ее на высоту 3-7 см, чтобы в итоге получить максимально ровную поверхность. Для этого лучше пользоваться маяками, и уже по ним разравнивать бетонный раствор .

Стяжка будет застывать в течение максимум 28 суток, пока бетон не наберет свою марочную прочность. В этот период включать систему теплых полов нельзя. Включить отопление можно только после того, как стяжка окончательно застыла, причем сразу не на максимальную мощность, а постепенно повышать температуру в течение трех-четырех суток.

Для стяжки используют специальную смесь для теплых полов или пескобетон марки М300.

В качестве напольного покрытия поверх теплых полов лучше использовать те материалы, которые лучше всего проводят теплоту, а это ламинат , керамическая плитка или линолеум. Если в планах отделка пола паркетом или ламинатом , стоит обратить внимание на те варианты, которые можно использовать в системе теплых полов: об этом производители указывают на упаковке.

Полистирольная технология укладки теплого пола

Преимущество данного способа состоит в том, что отсутствуют все грязные процессы, которые характерны для бетонной стяжки. При этом удается значительно сэкономить время на укладку теплого пола, да и высота помещения при этом практически не крадется благодаря, снова-таки, отсутствию стяжки. Полистирольные плиты тут исполняют роль надежного теплоизоляционного материала, а такой способ незаменим, когда нагрузку бетонной стяжки перекрытия не выдержат, или потолки и без того низкие, и те 10-15 см, которые уйдут на монтаж бетонной стяжки могут реально спасти положение.

На подготовленную и выравненную и выравненную поверхность укладывают полистирольные плиты, а уже на них выкладывают алюминиевые пластины. У них есть специальные пазы для прокладки труб, такие пластины должны покрывать около 80% пола: благодаря им тепло будет распределяться равномерно. В углубления плит укладываются трубы отопления. Поверх них стелют листы гипсо-волокнистых плит: одного листа достаточно, если в качестве финишного покрытия используется ламинат или линолеум, но если используется паркет или тяжелая керамическая плитка, то лучше использовать два листа.

Полистирольная технология применима на бетонном или деревянном основании. Не подойдет она только в том случае, если в доме нет бетонных перекрытий.

https://www.youtube.com/watch?v=JZDR7lJm0w4

Деревянная технология укладки теплого пола

Этот способ незаменим для деревянных домов , где бетонные перекрытия отсутствуют вовсе. В зависимости от некоторых нюансов выделяют два варианта: модульный и реечный.

Модульная технология

Данная технология предусматривает монтаж слоя теплоизоляции, поверх которого настилают древесноволокнистые плиты . В них заранее вырезаются пазы для монтажа алюминиевых пластин и труб в будущем. Затем устанавливают алюминиевые пластины и крепят трубы в них специальными защелками. Алюминиевые пластины тут так же, как и в предыдущем случае, способствуют равномерному распределению тепла.

Поверх уложенной системы трубок настилают гипсо-волокнистые листы, а уже потом можно укладывать финишное покрытие.

Реечная технология

Тут используется более тонкий слой теплоизоляции, чем в предыдущем способе, поэтому масса всей системы теплых полов получается еще меньше, что делает возможным использование подобной системы на втором этаже деревянного дома.

В качестве утеплителя используют минеральную вату или пенополистирол, которую укладывают между балками перекрытия. Поверх утеплителя укладывают рейки шириной 2,8 см, а расстояние между ними – 2 см. Уже в подготовленное реечное основание укладывают алюминиевые пластины с соответствующими углублениями, а в них прокладывают трубы.

В конце – укладка гипсо-волокнистых листов и финишная отделка.

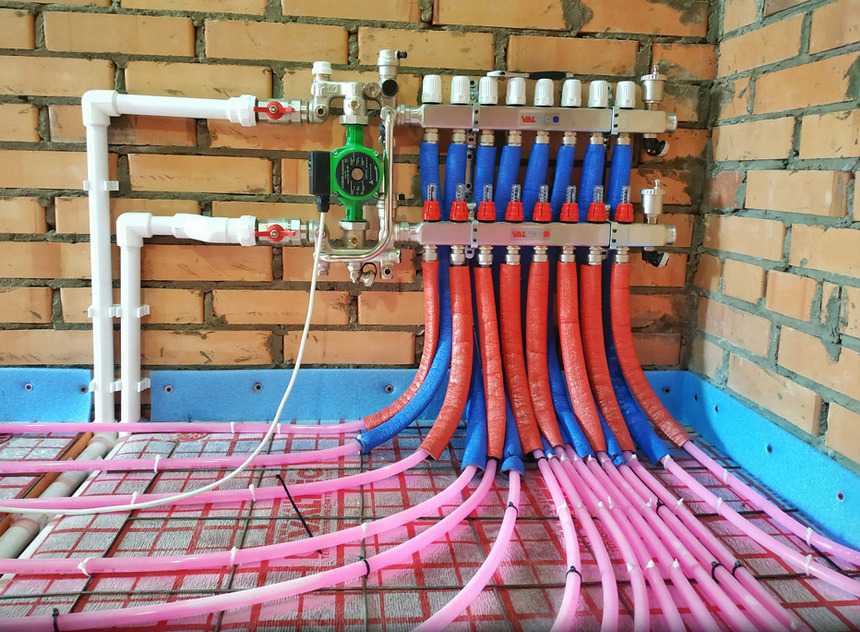

Установка коллекторной группы

Вообще коллектор нужно монтировать на стену уже после того, как пол предварительно выравнен, чтобы проложенные трубы можно было к нему просто и быстро подсоединить и проверить всю систему. Мы данный этап рассмотрим отдельно. Стоит отметить, что поверхность стены для оптимальной работы оборудования должна быть идеально горизонтальной, а для проверки нужно использовать лазерный уровень.

Какая бы технология монтажа теплых водяных полов ни была бы выбрана, все равно потребуется установка коллектора. Найти его легко в магазине, причем при самостоятельных работах лучше выбирать готовый собранный коллектор с щитком: важно только знать количество выводов, а это зависит от числа контуров. После установки к нему необходимо подключить подающую и возвратную трубу: первая идет от котла и несет в систему горячую воду, которая отдает часть своего тепла напольному покрытию, и уже остывшей возвращается по возвратной трубе, снова подается в котел, где нагревается, и цикл повторяется. Насос для подкачки и откачки воды может понадобиться в том случае, если таковой не встроен в котел.

https://www.youtube.com/watch?v=eamA7Fw_RYs

Коллекторный ящик устанавливают в той же комнате, где монтируется система теплых полов, причем стараются разместить его как можно ближе к центру комнаты и пониже, около пола. Коллекторный шкаф монтируют в стену или ставят впритык к ней, все зависит от того какой у вас водопровод: открытый или закрытый.

На подающую и возвратную трубы крепят запорные вентили, которые позволяют перекрыть воду, когда отопление ненужно, или когда проводятся какие-то ремонтные работы. Чтобы соединить трубу отопления и запорный кран, используют компрессорный фитинг. Теперь к вентилю необходимо подключить коллектор, и с одной стороны установить воздухоотводчик, а с другой – сливной кран. Для точного регулирования температуры воды в теплом поле, в коллекторном шкафу должны быть специальные вентили или даже смесители.

В заключение

Окончательным этапом в монтаже системы теплых водяных полов становится обустройство финишного покрытия и наслаждение проделанной работой. Правильно обустроенные теплые полы дают возможность долгое время обходиться без ремонта, а зимой комфортно находится в помещении и даже ходить босиком по полу.

Монтаж водяного теплого пола своими руками: видео, схемы, технология

Содержание статьи

Сегодня обустройство теплых полов — отличный способ сделать свой дом теплее. Зачастую теплый пол становится не дополнительным элементом в системе отопления, а полностью самостоятельным. Среди всех видов наибольшей популярностью пользуется теплый водяной пол, который является наиболее экономичным и эффективным. Для того, чтобы получить качественную систему теплого пола дома, лучше обращаться в проверенные и авторитетные компании, например, в «Атмосферу комфорта». Но вы можете попробовать справиться с этой задачей самостоятельно.

Преимущества и недостатки водяных теплых полов

Водяной теплый пол отличается несколькими преимуществами , среди которых стоит выделить:

• низкие материальные затраты на монтаж и эксплуатацию;
• пол по всей площади прогревается равномерно;
• можно отапливать дом очень приличной площади, но при этом существенно экономить на оплате за отопление;
• отсутствие видимых радиаторов отопления — плюс к привлекательности интерьера;
• возможность регулировать температуру самостоятельно.

Справедливости ради стоит отметить, что такая система теплых полов не была лишена некоторых недостатков, но большинство из них можно свести к минимуму при правильном монтаже всей системы:

• некоторые трудности в обустройстве всей системы водяного пол с подогревом;
• необходимость использования водяного насоса;
• есть риск протечки, и найти ее бывает очень сложно;
• давление в стояке незначительно, но падает.

Вероятность протечек можно уменьшить, если не использовать металлические трубы, которые быстро подвергаются коррозии. Прекрасная альтернатива – металлопластик, полиэтилен, полибутилен. Все это материалы, которые могут служить вам верой и правдой 50 лет.

Подготовительные работы

Перед началом монтажа водяного теплого пола необходимо провести все необходимые замеры и расчеты, чтобы выяснить оптимальную мощность. Этот показатель зависит от многих факторов: площади помещения, пола, качества утепления стен, площади остекления и т. д.

Если квартира расположена на первом или последнем этаже, есть балкон, окно в пол или эркер, стены плохо утеплены или в качестве напольного покрытия планируется использовать толстые керамические плиты, то лучше предусмотреть систему теплых полов более мощного типа.

После этого осуществляется подготовка основания под укладку самой системы теплого пола. Старое покрытие необходимо удалить, а при наличии перепадов пола более 10 мм необходимо сделать дополнительную стяжку (можно использовать самовыравнивающиеся смеси), иначе тогда система отопления может работать некорректно, и нагрев будет неравномерным .

Необходимые материалы

Для обустройства системы водяного теплого пола необходимые материалы и инструменты :

• трубы для теплого пола — Первое, о чем нужно позаботиться. Они могут быть изготовлены из полиэтилена или полипропилена. Полиэтиленовые трубы меньше расширяются при воздействии тепла, поэтому они предпочтительнее, но если полипропиленовые трубы покрыты стеклотканью, они будут меньше расширяться. Оптимальный диаметр труб 16-20 мм, они должны выдерживать температуру до 95 градусов и давление до 10 бар;

коллектор

• и щиток к нему. Коллектор должен находиться в том же помещении, где монтируется система теплого пола, поэтому важно подобрать для него эстетичный щиток;
• армирующая сетка;
• пластиковые хомуты для крепления труб к фитингам;
• материалы для стяжки;
• котел для нагрева теплоносителя — воды. Подойдет почти любой котел, важно только, чтобы он умел нагревать воду на 30-40 ⁰ С, не всегда обязательно, чтобы полы были горячими, потому что по ним невозможно будет ходить. Именно поэтому основным фактором при выборе котла для системы теплых водяных полов является диапазон его рабочих температур, поэтому можно рассматривать газовые, электрические, двухконтурные, дровяные и другие варианты;
• нагнетательный насос, если его нет в котле;
• хомуты для крепления труб к армирующей сетке и фитинги для присоединения труб к коллектору.

Виды технологии устройства водяного теплого пола

Водяной пол может монтироваться двумя способами :

1. Бетонная технология связана с некоторыми трудностями и значительными временными затратами. Но, несмотря на это, он остается достаточно популярным благодаря другим своим привлекательным качествам. Этот метод требует устройства бетонной стяжки, в которую монтируются нагревательные элементы. Окончательный настил можно укладывать только после полного застывания бетона, а продолжительность его затвердевания зависит от толщины и может достигать 28 дней.
2. Технология напольных покрытий позволяет избежать грязных и «мокрых» процессов, связанных с укладкой бетона и ожиданием его затвердевания. Здесь используются готовые материалы, что позволяет значительно сэкономить время и упростить весь процесс. Обратная сторона медали — большие траты на покупку нескольких слоев слоистого материала. В зависимости от того, какой материал выбран для укладки, по этой технологии может быть пенопласт, модульная деревянная или реечная древесина.

Бетонная стяжка для теплого пола

На сегодняшний день это Способ обустройства системы теплого пола самый распространенный .

Сначала необходимо уложить на подготовленную поверхность теплоизоляционный слой , причем сделать это нужно максимально эффективно, чтобы тепло от труб с теплоносителем не уходило вниз, а шло только на теплый пол в квартира. Для этих целей чаще всего используют пенопласт, пенопласт или пенопласт, а его толщина должна быть от 30 до 150 мм в зависимости от того, какие тепловые нагрузки планируются. Можно использовать специальные коврики, в которых есть запорные механизмы, поэтому работать с ними проще, но стоят они дороже.

Специалисты советуют выбирать обогреватель в зависимости от особенностей помещения и той роли, которую будет играть теплый пол в общей системе отопления. Так, если теплый пол — это всего лишь дополнительный элемент системы отопления дома, то вспененный полиэтилен сойдет, но обязательно с отражающим фольгированным покрытием. Если под квартирой находится отапливаемое помещение, то можно использовать листы пенополистирола толщиной 2-5 см. Если квартира находится на первом этаже, если под ней есть подвал, то лучше использовать более серьезный утеплитель – керамзит или пенополистирол толщиной 5-10 см. Существуют и специальные утеплители для теплых полов: они стоят немного дороже, но в них уже есть канавки для укладки труб отопления.

В качестве гидроизоляционного слоя используется полиэтиленовая пленка, укладываемая поверх пенопласта. Далее поверните демпферную ленту, которая необходима для того, чтобы компенсировать возможное тепловое расширение стяжки. Его укладывают по периметру помещения на всю высоту стяжки для теплого пола.

Затем необходимо армировать подготовленное основание для теплого пола. Для этого можно использовать сетку с ячейками 15-20 см и с сечением прутьев 5 мм. Если есть желание и необходимость получить теплый пол «на века» и максимально укрепить всю конструкцию, то армирование можно проводить после монтажа труб отопления.

Монтаж труб отопления может осуществляться несколькими способами :

• спираль . Этот вариант отлично подойдет для более просторных помещений, он позволяет идеально равномерно распределить тепло по полу, но и требует более тщательного подхода. При такой компоновке трубы с горячей и холодной водой чередуются, что влияет на равномерность распределения температуры: здесь холодные зоны располагаются рядом с теплыми. Спиральный способ укладки труб более выгоден еще и с той точки зрения, что здесь меньше углов и поворотов, а значит, по нему будет гораздо легче стекать вода. При таком способе укладки на квадратный метр площади пола уходит около 5 погонных метров труб при расстоянии между трубами 20 см. Вблизи наружных стен расстояние между трубами необходимо уменьшить, чтобы уменьшить теплопотери и обеспечить помещению максимальный комфорт. Монтаж спиральной трубы – более трудоемкий процесс, требующий точных расстояний. Существуют программные ресурсы, позволяющие точно рассчитать расположение каждого витка спирали в зависимости от площади и конфигурации помещения;
• змея. Труба сначала проходит по периметру стен, а затем уходит волнистой линией обратно. Монтаж этого варианта проще, не требует специальных расчетов, менее трудоемок, но получить равномерное распределение тепла будет намного сложнее;
• комбинированная укладка труб объединяет зоны с укладкой труб по спирали и змейке.

Если помещение большое по площади, то придется предусмотреть несколько отдельных контуров отопления. Шаг между трубами зависит от того, какой эффект необходимо получить: если теплый пол будет единственным источником тепла в квартире, то это расстояние не должно превышать 20 см, если это просто элемент системы отопления, то можно укладывать трубы с шагом 30 см, но не более.

К самостоятельно определить оптимальное расположение труб Схему лучше сделать заранее. Это удобно делать на обычном листе бумаги в клеточку, где в масштабе с учетом всех нюансов планировки помещения чертят систему будущих теплых полов. Необходимо учитывать не только все выступы и углубления в комнате, но и то, как будет располагаться мебель или хотя бы ее часть, ведь обогревать эти части будет нецелесообразно. Примеры создания спирального расположения труб показаны на рисунках, но правильно составить их смогут люди с определенным опытом. Поэтому разработку всей системы теплого пола с определением мощности, длины и шага лучше доверить специалистам, а все остальное можно сделать своими руками.

Трубы крепятся к фитингам с помощью специальных хомутов: это очень простой процесс, а расстояние между разными креплениями должно быть около 1 м. Не пытайтесь слишком сильно затягивать хомуты: при нагреве трубы могут немного расшириться. Места с компенсационными швами дополнительно надеваются на гофротрубы, чтобы трубы отопления были максимально защищены от возможных повреждений. Трубы начинают укладывать от стен, продвигаясь к центру или к противоположной стене.

Завершающим этапом в процессе укладки труб является их проверка, или опрессовка . Осуществляется уже после подключения системы теплого пола к коллектору, как описано ниже. Он нужен для того, чтобы обнаружить возможные места с повреждениями, негерметичными сегментами и вовремя заменить их еще до монтажа стяжки. Такое испытание проводится в течение минимум 24 часов при давлении 3-4 бар.

Когда точно проверено, что система теплого пола герметична, можно переходить к устройство бетонной стяжки . Залейте его на высоту 3-7 см, в итоге, чтобы получить максимально ровную поверхность. Для этого лучше использовать маяки, а уже выравнивать их бетонным раствором.

Стяжка будет затвердевать максимум 28 дней, пока бетон не наберет свою марочную прочность. В этот период нельзя включать систему теплых полов. Включать отопление можно только после окончательного застывания стяжки, и не сразу на максимальную мощность, а постепенно повышать температуру в течение трех-четырех дней.

Для стяжки используйте специальную смесь для теплого пола или пескобетон марки М300.

В качестве напольного покрытия поверх теплых полов лучше использовать те материалы, которые лучше всего проводят тепло, а это ламинат, керамическая плитка или линолеум. Если вы планируете отделать пол паркетом или ламинатом, стоит обратить внимание на те варианты, которые можно использовать в системе теплого пола: об этом производители указывают на упаковке.

Теплый пол из полистирола

Преимущество Этот метод заключается в том, что отсутствуют все грязные процессы, характерные для бетонной стяжки. При этом удается значительно сэкономить время на укладке теплого пола, а высота помещения практически не крадет из-за опять же отсутствия стяжки. Пенополистирольные плиты здесь играют роль надежного теплоизоляционного материала, и этот способ незаменим, когда нагрузки бетонной стяжки пола не выдерживают, или потолки уже низкие, а те 10-15 см, которые уходят на монтаж бетонная стяжка действительно может спасти ситуацию.

На подготовленную и выровненную и выровненную поверхность укладываются полистирольные плиты, а на них уже укладываются алюминиевые плиты. В них есть специальные пазы для укладки труб, такие плиты должны покрывать около 80% пола: благодаря им тепло будет распределяться равномерно. В углубления плит укладываются трубы отопления. Поверх них укладывают листы гипсоволокнистых плит: достаточно одного листа, если в качестве финишного покрытия используется ламинат или линолеум, а если используется паркет или тяжелая керамическая плитка, то лучше использовать два листа.

Полистирольная технология применима на бетонном или деревянном основании. Не получится, только если в доме нет бетонных полов.

Технология деревянных полов

Этот метод незаменим. для деревянных домов, где бетонные перекрытия отсутствуют вовсе. В зависимости от некоторых нюансов различают два варианта: модульный и реечный.

Модульная технология

Данная технология предусматривает монтаж теплоизоляционного слоя, поверх которого укладывается древесноволокнистые плиты . В них предварительно вырезаются пазы для крепления алюминиевых пластин и труб в дальнейшем. Затем устанавливают алюминиевые пластины и закрепляют в них трубы специальными защелками. Алюминиевые пластины здесь, как и в предыдущем случае, способствуют равномерному распределению тепла.

Гипсоволокнистые листы укладываются поверх уложенной трубной системы, и только после этого можно укладывать финишное покрытие.

Реечная технология

Здесь используется более тонкий слой теплоизоляции, чем в предыдущем способе, поэтому масса всей системы теплого пола еще меньше, что позволяет использовать аналогичную систему на втором этаже многоквартирного дома. деревянный дом.

В качестве утеплителя используется минеральная вата или пенополистирол, который укладывается между балками перекрытия. Поверх утеплителя укладываются рейки шириной 2,8 см, а расстояние между ними 2 см. В подготовленное основание стойки уже уложены алюминиевые пластины с соответствующими углублениями, а в них уложены трубы.

По окончании — укладка гипсоволокнистых листов и отделка.

Групповой монтаж коллектора

Общий коллектор необходимо крепить к стене после предварительного выравнивания пола, чтобы можно было просто и быстро подключить к нему проложенные трубы и проверить всю систему. Этот этап мы рассмотрим отдельно. Стоит отметить, что поверхность стены для оптимальной работы оборудования должна быть идеально горизонтальной, а для проверки нужно использовать лазерный уровень.

Какая бы технология монтажа теплых водяных полов не была выбрана, установка коллектора все равно потребуется. Его легко найти в магазине, а при самостоятельной работе лучше выбрать готовый сборный коллектор со щитком: важно только знать количество выводов, а это зависит от количества цепей. После установки к нему необходимо подключить подающую и обратную трубу: первая идет от котла и несет горячую воду в систему, которая отдает часть своего тепла в пол, а затем возвращается в котел через обратную трубу , подается обратно в котел, где нагревается, и цикл повторяется. Может понадобиться насос для откачки и откачки воды, если он не встроен в котел.

Коллекторную коробку устанавливают в том же помещении, где монтируется система теплого пола, и стараются разместить ее как можно ближе к центру помещения и ниже, у пола. Коллекторный шкаф монтируется на стену или ставится вплотную к ней, все зависит от того, какой у вас водопровод: открытый или закрытый.

К подающему и обратному трубопроводу крепятся запорные краны, позволяющие перекрывать воду при ненужном нагреве или при проведении ремонтных работ. Для соединения трубы отопления и запорного клапана используйте компрессорный фитинг. Теперь необходимо подсоединить коллектор к вентилю, а с одной стороны установить воздухоотводчик, а с другой — сливной кран. Для точного контроля температуры воды в теплом поле в распределительном шкафу должны быть специальные вентили или даже смесители.

Напоследок

Завершающим этапом монтажа системы теплых водяных полов является обустройство финишного покрытия и получение удовольствия от проделанной работы. Правильно оборудованные теплые полы позволяют долгое время обходиться без ремонта, а зимой в помещении комфортно и даже ходить по полу босиком.

Теги:Теплый пол

Теплый пол своими руками | Излучающее тепло своими руками

Если вы занимаетесь своими руками и ищете помощь в проектировании системы лучистого обогрева пола, вы нашли нужную компанию. Если вы получили шокирующе высокие расценки на теплый пол и все еще восстанавливаетесь … облегчение прямо здесь. Давайте разработаем высококачественную и надежную систему, которая будет дешевле и дешевле в эксплуатации!

Наши системы производятся в США!!

Мы предлагаем неограниченную техническую поддержку ~ бесплатный номер 866-теплые пальцы ног (927-6863)

следующие способы оплаты ~ Visa / MasterCard / Discover / American Express / электронные чеки (электронные чеки)

Компания Radiant Floor предоставит подробный рабочий лист для вашего проекта с указанием количества труб в каждой зоне, расстояния, галлонов в полу, потери тепла, размер и настройка насоса и т. д., и это используется в сочетании с нашим руководством по установке, видео по установке и информацией на веб-сайте. Мы также можем предоставить чертежи для помощи в установке pex. Нам (однако) потребуются чертежи в масштабе как для плиты, так и для установки балки перекрытия. Эти рисунки используются в качестве руководства, так как при необходимости вы можете вносить изменения, чтобы лучше соответствовать полевым условиям. Подробные параметры см. в разделе «Установка/Полезные советы/Прокладка трубопровода». Перейти к: https://www.radiantcompany.com/details/layouts/

Тепловые трубки, уложенные на пол

Мы разработали тысячи систем лучистого обогрева пола для самодельщиков и подрядчиков. Мы работаем ВМЕСТЕ с вами… и предоставляем вам ВСЮ информацию простым и понятным языком. Этот веб-сайт, наше руководство по установке лучистого пола, наше видео по установке и наши пакеты для самостоятельной установки лучистого пола устраняют тайну и догадки из того, что на самом деле является очень простой и простой технологией. Мы будем направлять вас на каждом этапе пути, и мы не оставим вас в затруднительном положении с коробкой деталей и вопросительным знаком.

Семейное дело

Компания Radiant Floor Системы лучистого отопления предварительно собраны, мы разбираем их для отправки (разумеется). Затем они повторно собираются владельцем дома / конечным пользователем.
