Монтаж распаечной коробки: Как правильно установить распределительную коробку в доме или квартире?

Монтаж коробки распаечной для наружной и скрытой проводки | Публикации

При выполнении электромонтажных работ нельзя обойтись без распаечной коробки (РК). Несмотря на свою простоту и невысокую стоимость, она является обязательным элементом любой электрической сети и служит для защиты кабеля в точках его соединения.

Распаечная коробка имеет несколько названий:

• распределительная,
• ответвительная,
• расключительная.

Все названия отражают задачу устройства и способ соединения проводов, распределение кабелей по разным направлениям и пайку. Исторически, электрики провода внутри коробки скручивали и паяли, т. к. такое соединение считалось самым надёжным.

Современные способы соединения проводов внутри распределительной коробки: пайка, соединение с помощью клеммников, клеммных колодок, изолирующих болтовых и винтовых зажимов, гильзовой опрессовки и т. д.

Что такое распаечная коробка

Конструкция РК представляет собой круглый, квадратный или прямоугольный контейнер из негорючего пластика или металла. В контейнере находятся основные соединения и ответвления проводов, коробка закрывается крышкой контактной установки или крепящейся на винты. РК обеспечивает пожарную безопасность, позволяет скрыть соединения кабелей, придать комнате эстетичный и привлекательный вид. Использование РК позволяет снизить затраты на создание электросети за счёт экономии длины кабеля.

Виды распаечных коробок

По принципу монтажа РК бывают встраиваемые и наружные. Распаечная коробка наружной установки крепится прямо к стене с помощью крепежа. Например, КМ41234 имеет шесть герметичных выводов. Степень её защиты IP55, следовательно она может использоваться на открытом воздухе, во влажных и пыльных помещениях.

Встраиваемая распаечная коробка устанавливается в специально подготовленное в стене углубление. Для этого в сплошной стене из бетона или кирпича высверливается ниша под размеры коробки, поэтому РК внутренней установки обычно круглые. Для полых стен из листовых материалов вырезается отверстие.

Различают несколько видов ввода кабеля. Тип ввода определяет степень защищённости коробки (IP):

• Круглая коробка незащищённая, (IP20-30). Предназначена для установки в сухих помещениях.
• Защищённая квадратная коробка распаечная (IP55-60). Может устанавливаться в местах, подверженных осадкам, в т. ч. и на улице. Такие коробки имеют хорошую защиту от пыли и влажности, от попадания водяной струи. Для бытовой электросети чаще всего используются РК с IP55.
• Герметичная коробка прямоугольная (IP65-67). Коробки с IP67 допускается эксплуатировать с погружением в воду, глубина которого указывается на крышке корпуса.

Пример технических характеристик распаечной коробки

Распаечные коробки могут иметь разное количество вводных отверстий, оснащаться пазами под клеммник, разные размеры и отличаться степенью защиты.

Среди населения особенно популярна коробка распаячная КМ41235, размером 85×85×40 из низкого ценового сегмента. Предназначена для установки в помещениях с повышенной влажностью и пылью, может использоваться для силовых и слаботочных сетей, дополнительная изоляция обеспечивается сальниками.

Монтаж распаечной коробки

Распаячные коробки монтируются согласно ПУЭ, на 10-30 см ниже потолка, с условием, что к ней всегда будет организован доступ. В случае скрытого монтажа глубина ниши должна соответствовать размерам и форме РК, от отверстия пробиваются штробы, в которые укладывается кабель. Концы проводов заводятся в коробку, установленную на раствор алебастра или строительного гипса. При внутренней установке РК необходимо точно знать её местоположение, даже если коробка будет заклеена обоями.

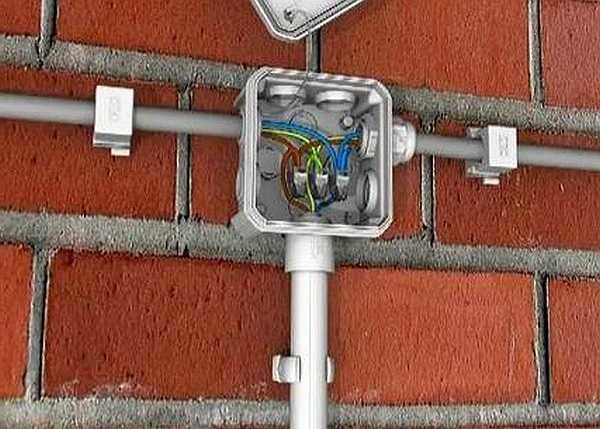

Наружная установка РК проще — на корпусе срезают пробки вводов в соответствии с диаметром кабельного канала или кабеля, куда заводят гофрированные трубы. Коробка крепится к стене, в неё заводятся провода и выполняется их соединение.

При скрутке проводов необходимо использовать монтажные колпачки. Коммутация проводов из разных материалов проводится с помощью зажимов винтового или пружинного типа. Наиболее качественное соединение обеспечивается пайкой, сваркой (для мощных потребителей) или опрессовкой. После завершения монтажа распаячная коробка закрывается крышкой до щелчка.

Установка коробок должна производиться после расчёта мощности на каждой ветке. При межкомнатном методе расчёта нагрузки базовая вводная коробка устанавливается в каждом помещении, от неё прокладывается линия на автомат. Так же существует принцип расчёта мощности по группам потребителей, в этом случае для более мощной нагрузки должна прокладываться отдельная силовая линия.

Ориентировочные размеры для монтажа

Заключение

Распаечная коробка обеспечивает безопасную эксплуатацию электросети и позволяет сохранить эстетичный вид помещения. Теоретически, при прокладке кабельной сети можно обойтись без РК. Но в этом случае придётся тянуть отдельный кабель на каждую розетку и выключатель. В случае скрытой проводки, потребуются широкие штробы для укладки нескольких проводов, что очень трудоёмко. Конечно, вырастет расход кабеля и стоимость электросистемы значительно возрастёт.

Установка распаечных коробок оправдана экономически. При правильно выполненном монтаже и надёжном соединении проводов, эксплуатация электросети не представляет опасности.

Как установить распределительную коробку в кирпичной, бетонной стене (схема)

В случае строительства частного дома, хозяйственных построек или капитального ремонта, приходится прокладывать или менять электрическую проводку, в которой одним из основных элементов являются распределительные коробки. К установке коробок существует ряд требований руководящих документов, ПУЭ и отдельные нормативные акты. Производители делают несколько разновидностей распределительных коробок, каждая модель предназначена для специфических условий установки и эксплуатации. Рассмотрим основные виды коробок, назначение и особенности монтажа. Читайте также статью: →  Распределительная коробка: монтаж и ремонт.

Содержание

1. Назначение распределительных коробок
2. Основные требования к местам установки распределительных коробок
3. Виды распределительных коробок
4. Особенности способов установки распределительных коробок различной конструкции
5. Установка распределительных коробок в полые стены (гипсокартон, фанера, другие материалы декоративной отделки)
6. Разделка и подключение проводов в коробке
7. Часто задаваемые вопросы

Назначение распределительных коробок

В помещениях зданий на сооружениях различного назначения проводка прокладывается от вводного распределительного щита в большинстве случаев по стенам через распределительные коробки. В некоторых случаях монтаж осуществляется по потолку или полу. В классическом варианте частного дома или квартиры от РЩ отводятся три группы линий:

• Осветительная;
• Розеточная;
• Линии для отдельных нагревательных приборов большой мощности.

На каждую группу в РЩ устанавливается автомат защиты. Нагревательные приборы, электроплиты подключаются, как правило, отдельной линией, минуя распределительных коробок с индивидуальным защитным выключателем.

Осветительные и розеточные линии прокладываются через коробки, в которых делается разрыв цепи для подключения ответвлений к розеткам, выключателям, люстрам плафонам и другим осветительным приборам.

Провода основной линии выбираются большим сечением, чем ответвления, это связано с тем, что на отдельной розетке или осветительном приборе токи нагрузки ограничены мощностью одного прибора. На основной линии сила тока суммарная от нагрузки со всех розеток.

Основные требования к местам установки распределительных коробок

Одним из основных требований ПУЭ является быстрый доступ к распределительной коробке, она недолжна, заставляться мебелью, бытовым оборудованием, замуровываться толстым слоем штукатурки или закладываться кирпичами. В случае ремонта проводки или проведения доработок крышка коробки должна легко открываться. Не рекомендуется устанавливать распределительные коробки в стенах на уровне размещения подвесных шкафов, дюбель или саморез при сверлении может попасть в коробку.

Оптимальный вариант установки распределительных коробок в 15 – 20 см под потолком, ответвления для розеток делаются вертикально вниз

Такая методика позволяет ориентироваться при сверлении стен, чтобы не повредить скрытые провода. При монтаже подвесных потолков делаются люки обеспечивающие доступ к коробкам. В старых помещениях проводку и коробки можно вынести наружу под каркас навесного потолка, в новых строениях это учитывается и делается сразу.

Виды распределительных коробок

Распределительные коробки разделяют по двум признакам, материалу изготовления и конструктивному исполнению.

Материалы:

• Металлические;
• Пластиковые.

Металлические коробки старого образца в большинстве случаев используются для установки в деревянных стенах с целью обеспечения пожарной безопасности. Современные модели делаются из пластика.

Табл.1 Распределительные коробки JBR

В зависимости от метода прокладки проводки и материала стен в коробках имеются конструктивные отличия:

• Накладные коробки для открытой проводки;
• Внутренние коробки для скрытой проводки;
• Изделия могут быть квадратной или круглой цилиндрической формы с различной глубиной;
• Для установки в кирпичные и бетонные стены;
• Для крепления в стены с полым пространством, в декоративную отделку, гипсокартон, фанеру, ДСП или другие материалы.

Распределительные коробки различных моделей

В зависимости от условий установки выбирается конструкция распределительные коробки и соответствующий метод их установки.

Особенности способов установки распределительных коробок различной конструкции

Самый простой процесс при установке накладных коробок для открытой проводки. Они просто привинчиваются к поверхности стены саморезами или прибиваются дюбелями. В случае с коробками для скрытой проводки в стенах приходится сверлить отверстия соответствующего диаметра и глубины. Размеры коробок выбираются исходя из количества проводов, которые в нее заводятся, чем больше проводов, тем больше должен быть диаметр и глубина коробки.

Установка распределительных коробок в кирпичные и бетонные стены

Отверстия в кирпичных и бетонных стенах, в крайнем случае, можно продолбить молотком и зубилом, но это требует больших усилий и времени. В современных условиях используется перфоратор со специальными коронками различного диаметра, которые имеют победитовые, вольфрамовые или алмазные зубцы по окружности. В центре коронки устанавливается сверло с наконечником из перечисленных материалов, это стабилизирует коронку во время сверления.

Таким инструментом за пару минут высверливается отверстие в бетоне или кирпичной кладке на нужную глубину. После сверления центральная часть в виде цилиндра легко откалывается зубилом.Процесс сверления отверстия в бетонных стенах

Таблица с размерами различных моделей коронок по бетону

Перед установкой в технологические отверстия коробки заводятся концы проводов. По периметру отверстия накладывается гипсовый раствор и вставляется стакан на полную глубину, верхние края стакана корпуса коробки должные быть на уровне поверхности стены. После затвердевания раствора можно приступать к разделке и подключению проводов.

Совет №1 Чтобы верхняя грань коробки совпадала с уровнем плоскости поверхности стены устанавливать ее надо после прокладки проводов и штукатурки стен.

Коробки для наружной проводки

В случае с использованием коробок для открытой проводки провода заводятся в технологические отверстия через резиновые уплотнители в виде конуса. Для герметичности ввода срезается определенный уровень верхушки конусообразной заглушки соответствующий диаметру провода, который заводится в коробку. Читайте также статью: → Соединение проводов в распределительной коробке? СХЕМЫ.

Установка распределительных коробок в полые стены (гипсокартон, фанера, другие материалы декоративной отделки)

В гипсокартоне отверстие можно просверлить коронкой по бетону, деревянные плиты сверлятся специальными коронками с несколькими зубчатыми пластинами. Коробки в этих случаях в своей конструкции имеют зажимные планки, которые после установки прижимаются к тыльной стороне листа гипсокартона вращением болтов. Перед установкой через отверстия в коробку заводятся концы проводов. Просверлить отверстия можно обычной дрелью с использованием соответствующей насадки.

Совет №2 Характерная ошибка, перед сверлением коронки перфоратором с коронкой по бетону не забывайте переключать его с режима перфорации в режим обычного сверления. В противном случае кипсокартон может просто проломится, треснет или получится бесформенное отверстие.

Разделка и подключение проводов в коробке

Провода в коробку заводятся на 15 – 20 см, с кабелей типа ПУНП, ВВГ и других подобного типа, внешний слой изоляции снимается почти полностью, оставляют 2 – 3 см перед технологичным отверстием. Изоляция с токопроводящих жил снимается на 7 – 8 см, соединяемые концы проводов в одну скрутку складываются в один пучок, на уровне и среза изоляции зажимаются плоскогубцами.

Примеры скруток в распределительной коробке

Вторыми плоскогубцами зажимаются концы оголенных проводов, первые пассатижи удерживаются на месте, вторые вращаются по часовой стрелке, таким образом, делается скрутка.

Характерная ошибка при скрутке проводов это перекручивание, стягивать жилы надо плотно, но рассчитывать усилие, чтобы провода не лопнули от перетяжки.

Неравномерно выступающие жилы на конце скрутки, ровно откусывают кусачками, по требованиям ПУЭ концы скрутки должны свариваться или пропаиваться. Для сварки можно использовать понижающий трансформатор 220/36В в качестве электрода используется графитовый стержень. На практике большинство электриков игнорируют эти требования, правильно сделанная скрутка обеспечивает надежный контакт.

После скрутки оголенные концы изолируются, это можно сделать различными способами:

• Обычной ПВХ изолентой;
• Термоусадочными трубками;
• Пластиковыми колпачками.

Последнее время появляются коробки с контактными планками, где коммутация осуществляется на клеммах с болтовыми зажимами.

Закончив изоляцию, провода укладываются вовнутрь коробки, так чтобы скрутки не касались друг друга, потом закрывается крышка. Чтобы крышка гармонировала с интерьером, она окрашивается в соответствующий цвет, заклеивается кругом соответствующих обоев или другим материалом.

Схемы подключения проводов могут быть различны, в зависимости от подключаемых элементов проводки. Но есть общие правила:

• Все провода заземления скручиваются в одну скрутку;
• Все провода нейтрали скручиваются в отдельную скрутку;
• Фазные провода тоже скручиваются в одну отдельную скрутку;
• Провода от розетки в трехпроводной схеме подключаются напрямую к основной линии, один провод к фазной скрутке, второй к нейтрали и третий к заземлению.
• Осветительные приборы подключаются фазой через выключатель, нейтральный провод от контакта цоколя идет в коробку на скрутку нейтрали, заземление от корпуса осветительного прибора к скрутке заземления.

Для удобства рассключения ПУЭ устанавливает правила, которые определяют назначение проводов по цвету:

• Синий используется как нейтральный провод;
• Красный, белый, коричневый и другие как фаза;
• В качестве заземления проводник с желто-зеленой изоляцией.

Часто задаваемые вопросы

• Отверстия в коробке сделаны у самого дна, провода подходят выше и мешают установке коробки в отверстие стены, как в этом случае поступить, может снять внешнюю оболочку, а жилы завести к отверстию между корпусом коробки и бетоном?

Нет, провода в отверстия должны входить свободно не пережиматься корпусом коробки. Перед технологическим отверстием в стене делается короткая штроба на глубину ввода, потом она замазывается гипсовым раствором.

• Есть коробки с крышками, которые плохо закрываются, может лучше покупать с крышкой, которая привинчивается винтами?

Обычно производители делают качественные коробки с плотно закрывающимися крышками. Если коробка закрывалась до установки, значит, будет закрываться и после. В этом случае допускается характерная ошибка при вдавливании коробки в отверстие стены корпус уходит очень глубоко, верхние края ниже уровня поверхности стен. Второй вариант, когда коробка фиксируется гипсовым раствором, корпус деформируется и верхняя часть принимает форму эллипса. В этих случаях круглая крышка или неплотно входит, или вообще не закрывается, будьте внимательны при установке.

Оцените качество статьи:

Как установить электрическую распределительную коробку

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 18.10.22

Ель

В этой статье

• Выберите правильную распределительную коробку

• Прежде чем начать

• Часто задаваемые вопросы

Обзор проекта

Национальный электротехнический кодекс (NEC) предписывает, что никакие соединения проводки не допускаются за пределами одобренного корпуса. Любая стандартная розетка, распределительная коробка или коробка осветительных приборов могут служить в качестве одобренного корпуса, но если соединение проводов должно происходить в других местах цепи, одобренный корпус обычно представляет собой распределительную коробку.

Распределительная коробка — это просто стандартная электрическая коробка, которая надежно крепится к каркасу дома или другой конструкции и содержит соединение (сращивание) двух или более кабелей цепи. Кабели крепятся к коробке с помощью кабельных зажимов (или соединителей кабелепровода, если цепь включает кабелепровод), а коробка должна иметь съемную крышку, чтобы создать полный корпус. Крышки распределительных коробок должны оставаться доступными; их нельзя покрывать гипсокартоном или другим поверхностным материалом.

Распределительная коробка чаще всего используется там, где электрическая цепь ответвляется в двух или более направлениях от места, где розетка или приспособление нецелесообразны. Это также распространенное решение, когда электрическая цепь расширяется.

Выберите правильную распределительную коробку

Обязательно купите распределительную коробку, подходящую для вашей установки. Например, для установки на открытом воздухе требуется атмосферостойкая распределительная коробка с прокладками для предотвращения проникновения влаги. И убедитесь, что распределительная коробка достаточно велика для количества проводных соединений, которые вы будете выполнять. Например, в самую маленькую коробку глубиной 2 на 4 на 1 1/2 дюйма можно удобно соединить только два кабеля (четыре или пять проводников), а в самую большую коробку размером 4 на 4 на 2 дюйма Коробки глубиной 1/8 дюйма вмещают от четырех до шести кабелей (до 18 отдельных проводников). Для простоты установки многие домашние мастера выбирают самую большую коробку, которая удобна для применения.

Прежде чем начать

Отключите питание цепи, с которой вы будете работать, отключив соответствующий автоматический выключатель на сервисной панели вашего дома (коробке автоматического выключателя). Проверьте все провода, с которыми вы будете работать, с помощью бесконтактного тестера напряжения. Проверка должна подтвердить отсутствие напряжения ни на одном из проводов.

Смотреть сейчас: Как установить электрическую распределительную коробку

Нужна дополнительная помощь? Поговорите с ближайшим к вам электриком

Наши партнеры помогут вам сравнить расценки лучших специалистов рядом с вами

Узнать цену

Раскрытие информации рекламодателя

Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.

Оборудование/инструменты

• Бесконтактный тестер напряжения
• Отвертка
• Молоток (для металлического ящика)
• Плоскогубцы (сколько нужно для металлической коробки)
• Дрель и наконечник отвертки
• Инструмент для зачистки проводов (при необходимости)

Материалы

• Электрическая коробка с крышкой, соответствующая стандартам
• Кабельные зажимы (по мере необходимости для металлической коробки)
• Шурупы по дереву
• Соединители проводов

Ель

1. Установка коробки

   Разделите провода цепи в существующем стыке и при необходимости ослабьте кабели, чтобы освободить место для новой распределительной коробки. Прикрепите ящик к раме (или другой опорной конструкции) с помощью винтов, ввинченных в заводские отверстия в задней или боковой части ящика, если применимо.

   Совет

   Если вы используете металлическую коробку, прежде чем делать что-либо еще (даже отделять провода цепи), удалите заглушки на коробке для каждого кабеля, который входит в коробку. С помощью отвертки или молотка выломайте каждый выбивной диск (металлический диск), затем открутите металлический выбивной диск плоскогубцами.

   Ель

2. Установка зажимов для каждого кабеля

   При необходимости установите кабельный зажим для каждого кабеля. Стандартные пластиковые электрические коробки не имеют выбивных отверстий и содержат внутренние кабельные зажимы. Металлические ящики обычно имеют внутренние зажимы; если у вас нет, установите зажим типа контргайки для каждого кабеля. Вставьте резьбовой конец хомута в выбивное отверстие и закрепите хомут внутри коробки с помощью кольцевой гайки. Затяните гайку плоскогубцами.

   Ель

3. Закрепите кабели

   Пропустите кабели через зажимы в коробку. Оболочка кабеля (внешняя оболочка) должна заходить в коробку на 1/4–1/2 дюйма за пределы зажима, а отдельные проводники должны входить в коробку примерно на 6 дюймов. При необходимости обрежьте провода по мере необходимости и зачистите 3/4 дюйма изоляции с конца каждого провода с помощью инструментов для зачистки проводов.

   Закрепите кабели, затянув винты на зажимах, стараясь не перетянуть и не повредить кабели. Пластиковые коробки обычно имеют пружинные язычки для зажимов и не требуют затягивания.

   Наконечник

   Концы отдельных проводов должны быть чистыми, прямыми и неповрежденными, при этом не более 3/4 оголенного провода должны выходить за изоляцию. При необходимости обрежьте поврежденные провода и/или изоляцию с помощью инструмента для зачистки проводов.

   Ель

4. Присоединитесь к проводам

   Соедините провода с помощью утвержденных соединителей проводов, следуя инструкциям производителя.

   Сначала соедините оголенные медные (или зеленые) провода заземления. Если коробка металлическая, добавьте косичку — 6-дюймовую длину заземляющего провода того же типа — к соединению заземляющего провода, затем подключите свободный конец косички к заземляющему винту на коробке. Для соединения заземляющих проводов обычно используются специальные гайки зеленого цвета.

   Соедините вместе белые (нейтральные) провода, а затем соедините вместе черные (горячие) провода, используя гайку для проводов или другой утвержденный разъем для каждой пары проводов. Если есть красные (горячие) провода, соедините их вместе. Убедитесь, что все провода закреплены, осторожно потянув за каждый провод.

   Ель

5. Завершить работу

   Аккуратно сложите провода в коробку. Установите крышку коробки, закрепив ее двумя винтами. Кодекс требует, чтобы крышка была сплошной «заготовкой» без отверстий. Восстановите питание цепи, включив автоматический выключатель.

   Ель

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Распределительные коробки. Где требуется. Услуги повышения квалификации и продления лицензии на электротехнические работы.

10 главных ошибок в электротехнике | Семейный мастер

Проблемы с проводкой и ошибки слишком распространены, и, если их не исправить, они могут вызвать короткое замыкание, поражение электрическим током и даже пожар. Вот что нужно искать и как исправить то, что вы найдете.

1
/
10

Семейный мастер на все руки

Выполнение соединений вне электрических коробок

Ошибка : Нет электрической коробки | Никогда не подключайте провода вне электрических коробок. Распределительные коробки (или распределительная коробка) защищают соединения от случайного повреждения и защищают от искр и тепла из-за неплотного соединения или короткого замыкания.

Решение: добавьте ящик | Там, где соединения не содержатся в электрической коробке, установите коробку и снова подключите провода внутри нее. На фото показан один из способов сделать это для наружного освещения, установленного на деревянном сайдинге.

2
/
10

Семейный мастер на все руки

Слишком короткие провода

Ошибка 2: Слишком короткие провода | Провода, которые обрезаны слишком коротко, затрудняют соединение проводов и, поскольку вы, скорее всего, сделаете плохие соединения, опасны. Оставьте провода достаточно длинными, чтобы они выступали из коробки не менее чем на 3 дюйма.

Решение: удлинить провода | Если вы столкнетесь с короткими проводами, это легко исправить. Просто добавьте 6 дюймов. удлинители на существующие провода. На фото показан тип соединителя проводов, который проще установить в труднодоступных местах. Вы найдете их в хозяйственных магазинах и домашних центрах.

3
/
10

Семейный мастер на все руки

Оставление незащищенного кабеля в пластиковой оболочке

Ошибка: незащищенный кабель | Легко повредить кабель в пластиковой оболочке, оставленный открытым между элементами каркаса. Вот почему электрические нормы и правила требуют, чтобы кабель был защищен в этих областях. Кабель особенно уязвим, когда он проходит над или под стеной или потолком, как показано здесь.

Решение: Установите 2 x 2 | Защитите открытый кабель в пластиковой оболочке, прибив или привинтив доску толщиной 1-1/2 дюйма рядом с кабелем. Вам не нужно прикреплять кабель к плате. Протянуть провод по стене? Используйте металлический трубопровод.

4
/
10

Семейный мастер на все руки

Плохая опора для розеток и выключателей

Ошибка: свободная розетка | Незакрепленные выключатели или розетки могут плохо выглядеть, но, что еще хуже, они опасны. Слабо подключенные розетки могут перемещаться, что приводит к отсоединению проводов от клемм. Ослабленные провода могут вызвать искрение и перегреться, создавая потенциальную опасность возгорания.

Решение: добавьте жесткие распорки распределительной коробки | Зафиксируйте ослабленные розетки, подложив под винты, чтобы создать плотное соединение с коробкой. Вы можете купить специальные прокладки, как мы показываем здесь, в домашних центрах и хозяйственных магазинах. Другие варианты включают небольшие шайбы или моток проволоки, намотанный на винт. Добавьте немного изоляции, пока вы вернетесь туда.

5
/
10

Семейный мастер на все руки

Установка трехгнездовой розетки без заземляющего провода

Решение: Установите двухразъемную розетку | Если у вас есть розетки с двумя разъемами, заманчиво заменить их розетками с тремя разъемами, чтобы вы могли подключать вилки с тремя контактами. Но не делайте этого, если не уверены, что земля свободна. Используйте тестер, чтобы проверить, заземлена ли ваша розетка. Ряд индикаторов показывает, правильно ли подключена розетка или имеется неисправность. Эти тестеры легко доступны в домашних центрах и хозяйственных магазинах. Если вы обнаружите розетку с тремя разъемами в незаземленной коробке, проще всего будет просто заменить ее розеткой с двумя разъемами, как показано на рисунке.

6
/
10

Семейный мастер на все руки

Встраиваемые коробки за поверхность стены

Ошибка: открытый горючий материал | Электрические коробки должны быть установлены заподлицо с поверхностью стены, если поверхность стены выполнена из горючего материала. Ящики, утопленные за горючими материалами, такими как дерево, представляют опасность возгорания, потому что дерево подвергается потенциальному воздействию тепла и искр.

Решение: Добавьте расширение коробки | Исправить это просто, установив металлический или пластиковый удлинитель коробки. Если вы используете металлический удлинитель для пластиковой коробки, соедините металлический удлинитель с заземляющим проводом в коробке с помощью заземляющего зажима и короткого отрезка провода.

7
/
10

Установка кабеля без зажима

Ошибка: Отсутствует зажим | Незакрепленный кабель может привести к натяжению соединений. В металлических коробках острые края могут порезать изоляцию на проводах. Для одинарных пластиковых коробок не требуются внутренние кабельные зажимы, но кабель должен быть закреплен скобами в пределах 8 дюймов от коробки. Пластиковые коробки большего размера должны иметь встроенные кабельные зажимы, а кабель должен быть закреплен скобами в пределах 12 дюймов от коробки. Кабели должны быть подключены к металлическим коробкам с утвержденным кабельным зажимом.

Решение: Установите зажим | Убедитесь, что оболочка кабеля попала под зажим и что около 1/4 дюйма оболочки видно внутри коробки. Некоторые металлические ящики имеют встроенные кабельные зажимы. Если в коробке, которую вы используете, нет зажимов, купите зажимы отдельно и установите их при добавлении кабеля в коробку.

8
/
10

Переполнение электрических коробок

Ошибка: слишком маленькая коробка | Слишком большое количество проводов в коробке может привести к опасному перегреву, короткому замыканию и возгоранию. Национальный электротехнический кодекс определяет минимальные размеры коробки для снижения этого риска.

Решение: Установите большую коробку | Чтобы рассчитать минимальный требуемый размер коробки, сложите элементы в коробке:

• 1 – для каждого горячего и нейтрального проводов, входящих в коробку
• 1 – для всех проводов заземления вместе взятых
• 1 – для всех кабельных зажимов вместе
• 2 – на каждое устройство (выключатель или розетка? но не светильники)

Умножьте общую сумму на 2,00 для провода 14-го калибра и на 2,25 для провода 12-го калибра, чтобы получить требуемый минимальный размер коробки в кубических дюймах. Затем выберите ящик как минимум с таким объемом. На пластиковых коробках объем проштампован внутри, обычно сзади. Емкость стального ящика указана в электрических нормах. Стальные ящики не будут маркированы, поэтому вам придется измерять высоту, ширину и глубину внутреннего пространства. Затем умножьте, чтобы найти объем.

9
/
10

Поменять местами горячий и нейтральный провода

Решение: Определите нейтральную клемму | Подключение черного горячего провода к нейтральной клемме розетки может привести к смертельному поражению электрическим током. Беда в том, что вы можете не осознать ошибку, пока кого-нибудь не ударит током, потому что свет и большинство других сменных устройств все равно будут работать; они просто не будут работать безопасно.

Всегда подключайте белый провод к нейтральной клемме розеток и осветительных приборов. Нейтральная клемма всегда маркируется. Обычно он определяется серебристым или светлым винтом. Подключите горячий провод к другому терминалу.
