Монтаж полукруглого конька металлочерепицы на четырехскатную крышу: размеры, установка, фото и видео

размеры, установка, фото и видео

Содержание

• Виды коньков на металлочерепицу
• Какой конек лучше на металлочерепицу
• Размеры конька для металлочерепицы
• Коньковая планка для металлочерепицы
• Уплотнитель под конек металлочерепицы
• Как установить конек на металлочерепицу
• Советы и рекомендации по креплению конька на металлочерепицу
• Заключение

Крыша в процессе строительства используется для того, чтобы защитить жилое помещение от проникновения атмосферных осадков в подкровельное пространство. Особого внимания в данном случае заслуживает скатная крыша. Это связано с тем, что именно в данной модели кровли присутствует большое количество стыков. Благодаря крыше имеется возможность сохранить в жилом помещении необходимый уровень тепла, а также обеспечить достойную вентиляцию. Конек для металлочерепицы является самой верхней конструкцией, к обустройству которой рекомендуется подходить максимально ответственно. Важно понимать, если неправильно осуществить установку конька на крышу, выполненную из металлочерепицы, то избежать протечек не получится. Именно поэтому во время работы стоит придерживаться пошагового алгоритма, а также советов и рекомендаций от специалистов.

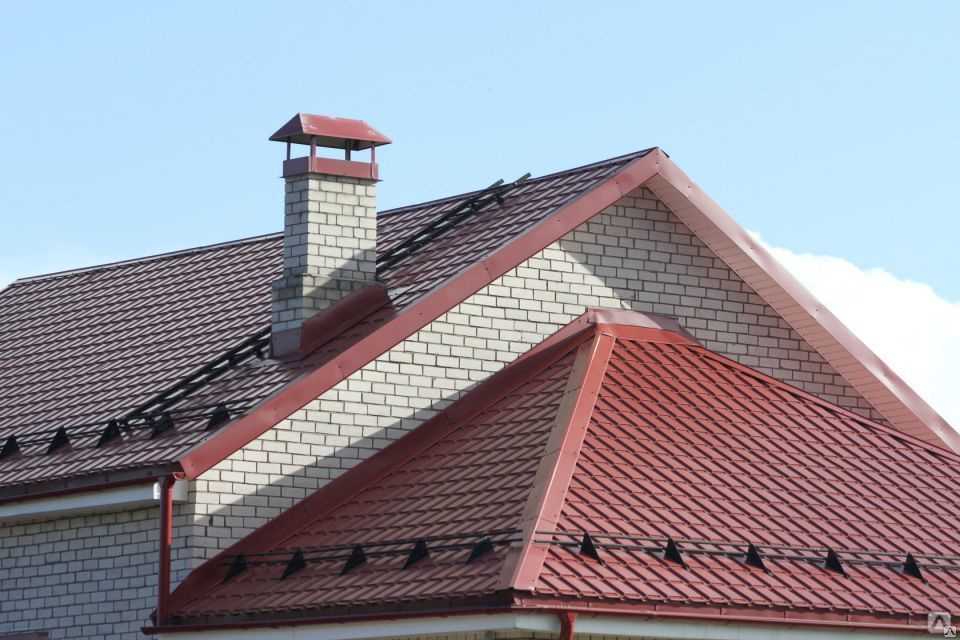

Виды коньков на металлочерепицу

На сегодняшний день самым популярным кровельным материалом является металлочерепица. Если посмотреть на данный кровельный материал, то можно заметить, что он имеет большое количество сходств с черепицей. Особенностью является то, что для производства первого варианта используют листовую профилированную сталь, на которую наносят специальный полимерный слой. В местах стыков кровельных скатов в процессе осуществления монтажных работ рекомендуется устанавливать специальную металлическую планку.

Выбирая подходящий вариант, стоит учитывать, что необязательно конек для металлочерепицы будет полукруглый – форма может быть совершенно любой. На сегодняшний день выделяют следующие популярные модели коньков для металлочерепицы:

1. Полукруглые изделия – данный вариант используют преимущественно в тех случаях, когда требуется оформить ребро, находящееся на верхней части ската крыши. Если присмотреться, то можно заметить, что полукруглые коньки, предназначенные для кровли из металлочерепицы, с внутренних сторон оборваны примерно на 1,5-2 см. Именно по этой причине рекомендуется использовать специальные заглушки, которые устанавливают с торцевой стороны. Благодаря таким заглушкам кровля из металлочерепицы приобретает законченный внешний вид.
2. Прямые изделия – подобные варианты отлично подойдут для любых крыш, независимо от вида. Если сравнивать стоимость данного конька с предыдущей моделью, то она будет намного меньше. Однако не стоит забывать, что при низкой стоимости внешний вид такого конька так же будет уступать.
3. Декоративные коньки – как показывает практика, такие модели небольшие, они довольно узкие и в большинстве случаев их используют для красоты, а не для выполнения определенных функций. Отдавая предпочтение подобным конькам, стоит брать во внимание тот факт, что под них легко могут проникнуть атмосферные осадки, пыль и грязь.
4. Коньки в виде буквы Т и У – форма таких моделей изогнутая, при этом концы изделий могут быть прямыми либо щипковыми. Такие коньки для обустройства крыши из металлочерепицы используют преимущественно для того, чтобы скрепить между собой несколько кровельных материалов.

Перед тем как выбрать конек, рекомендуется предварительно оценить размер кровли. Например, если скат крыши будет небольшой, то отличным вариантом будет выбор декоративного конька. Обусловлено это тем, что широкие и массивные изделия будут смотреться неестественно.

Совет! Перед тем как установить конек на вальмовой крыше из металлочерепицы, рекомендуется предварительно осуществить соответствующие расчеты.

Какой конек лучше на металлочерепицу

На сегодняшний день в продаже можно найти не только вентилируемый конек для металлочерепицы, но и изделия, которые отличаются по форме и размеру. Довольно сложно дать однозначный ответ относительно того, какой конек для кровли лучше. Каждый вариант обладает определенными преимуществами, недостатками, особенностями, изучив которые, каждый потребитель принимает решение о покупке. Несмотря на то что популярностью пользуется плоский конек для металлочерепицы, это совершенно не означает, что полукруглые модели не заслуживают внимания.

Размеры конька для металлочерепицы

Для того чтобы понять, какого размера нужен конек на крышу из металлочерепицы, потребуется осуществить некоторые расчеты. Выяснить, какой высоты требуется конек для обустройства кровли из металлочерепицы можно по следующей формуле:

Н = 0,5 * В * К

В данном случае:

• В – ширина жилого строения;
• К – коэффициент, который полностью зависит от угла наклона ската.

Для того чтобы узнать конкретное значение, имеется возможность воспользоваться специальной таблицей. Например, если наклон кровли составляет 5 градусов, то коэффициент составит 0,08, а при наклоне в 45 градусов его показатель будет равен 1.

Таким образом, если ширина дома будет 6 м, а угол наклона кровли 35 градусов, то можно подставить значения в формулу и получить следующее:

Н = 0,5 * 6 * 0,79

Таким образом, высота конька в данном случае должна составлять 2,37 м.

При необходимости можно рассчитать и количество необходимых планок. В таком случае может быть использована следующая формула:

N = Lc / (Ln – 10)

В данном случае:

• Lc – длина ската кровли;
• Ln – длина используемой планки;
• 10 – размер нахлеста, который измеряется в мм (данный показатель считается оптимальным).

В некоторых случаях допускается нахлест в 5 мм, но это случается крайне редко. В процессе выбора коньковой планки рекомендуется отдавать предпочтение тем изделиям, ширина которых от 15 см и больше. Данный выбор обусловлен тем, что если параметры будут меньше, то конек после установки на крышу из металлочерепицы не сможет справляться со своими обязанностями в полной мере.

Внимание! Независимо от размера, не стоит забывать про использование заглушек на конек металлочерепицы.

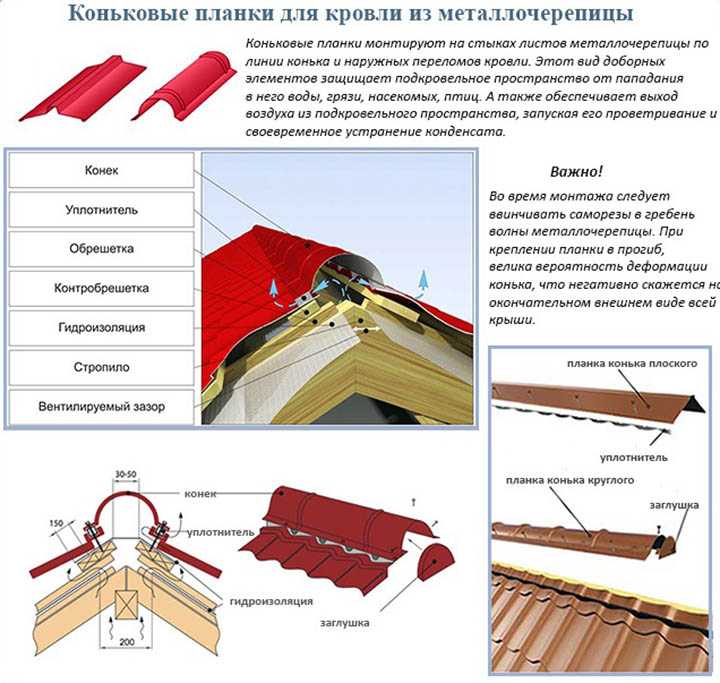

Коньковая планка для металлочерепицы

Коньковая планка при обустройстве кровли играет довольно большое значение. Осуществляя монтаж коньковой планки металлочерепицы, стоит брать во внимание то, что подобные элементы обеспечивают надежный уровень защиты подкровельного пространства от проникновения природных осадков.

На сегодняшний день существуют следующие популярные модели планок:

• карнизная – установка осуществляется на нижнем скате кровли, такая модель способствует оттоку дождевой воды;
• торцевая – довольно важный элемент, который обеспечивает защиту боковых скатов от проникновения влаги и сильных порывов ветра;
• нижняя ендова – необходимый вид планки, если планируется обустройство сложной кровли из металлочерепицы, в данном случае происходит закрытие внутренних углов;
• конек – элемент, используемый для защиты верхнего стыка крыши от проникновения природных осадков.

Все элементы имеют большое значение в обустройстве кровли, поэтому пренебрегать ими не рекомендуется.

Совет! При необходимости можно использовать аэроконек для металлочерепицы.

Уплотнитель под конек металлочерепицы

Для укладки конька на металлочерепицу можно использовать несколько видов уплотнителей. Среди них стоит выделить следующие разновидности:

• универсальные;
• фигурные;
• профильные;
• самоклеющиеся;
• саморасширяющиеся.

Каждый вариант хорош по-своему, в результате чего перед покупкой рекомендуется предварительно изучить особенности каждого уплотнителя.

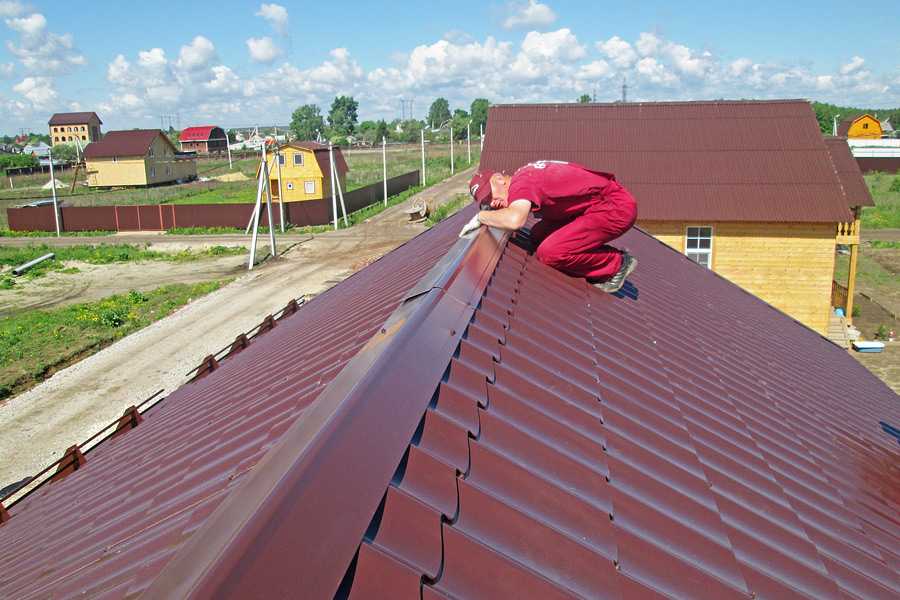

Как установить конек на металлочерепицу

Установка конька на металлочерепицу должна осуществляться по определенному пошаговому алгоритму, который выглядит следующим образом:

1. Стоит учитывать тот факт, что работы по установке конька необходимо выполнять после того, как обустройство кровли жилого помещения подошло к концу. Наращивать необходимые элементы рекомендуется в противоположном направлении относительно ветра.
2. При обустройстве обрешетки на кровле потребуется внести некоторые дополнения. А именно, на самой верхней части конструкции потребуется установить подконьковые доски. Если сравнивать с основным материалом, то данные доски, как правило, должны быть примерно на 15 мм больше. Благодаря такому подходу после монтажа конька на крыше из металлочерепицы нижняя торцевая планка не просядет.
3. Все зазоры под коньковыми планками на соседних скатах не должны быть меньше 7 см и больше 10 см. Такого расстояния, судя по отзывам специалистов, будет вполне достаточно, чтобы обеспечить полноценную вентиляцию. Крепление конька на крышу из металлочерепицы рекомендуется осуществлять строго по инструкции, которую прикладывает производитель при покупке готовой продукции.

Как уже говорилось выше, форма коньков может отличаться, в результате чего принцип монтажных работ будет иметь также некоторые отличия. А именно:

• для прямых изделий требуется наличие дополнительного слоя уплотнителя и гидроизоляции, кроме этого, стоит учитывать также и уклон полки – она обязательно должна находиться под таким же углом, что и скат крыши, если данные показатели отличаются, то их следует подогнать;
• несмотря на то что полукруглые изделия при необходимости можно гнуть, в процессе их установки делать этого не стоит, в противном случае уровень герметичности будет довольно плохим.

Как только работы по установке конька на металлочерепицу завершены, рекомендуется с торцевых сторон установить специальные заглушки, которые обрабатывают при помощи герметика – такой подход позволит добиться завершенного вида.

Важно! Монтаж конька на металлочерепицу для четырехскатной крыши и алгоритм работ практически ничем не отличаются.

Советы и рекомендации по креплению конька на металлочерепицу

Важно понимать, что в процессе монтажа круглого либо плоского конька на металлочерепицу необходимо придерживаться определенных правил, благодаря которым можно получить желаемый результат:

• первым делом рекомендуется максимально тщательно проверить коньковую ось, а именно, ее расположение – она обязательно должна быть прямолинейной, возможное отклонение может составлять 20 мм, но это нежелательно;
• также стоит заранее подогнать все элементы конструкции, в данном случае углы у планки стоит подогнуть, планку необходимо сгибать до тех пор, пока крепежная полка и наклон ската не совпадут;
• в том случае, если наклон угла составляет 45 градусов, то планку придется согнуть намного сильнее, но больше всего проблем существует с коньками, имеющими круглую форму, обусловлено это тем, что такие изделия в процессе сгибания могут поменять форму, в результате чего используемая заглушка может не подойти по форме;
• устанавливать конек можно с любого торца – это не принципиально, коньковая планка должна находиться на линии стыка ската на уровне любого среза, нахлест конька на металлочерепицу должен быть примерно 10 см;
• используемый уплотнитель обязательно должен быть расположен в пазах конька, фиксация также осуществляется под ним, крепежные элементы начинают устанавливать с центра изделия, после чего максимально тщательно контролируют расположение изделия с обоих концов;
• крепление конька на металлочерепицу должно осуществляться через обрешетку, необходимо использовать саморезы, которые вкручивают через волну металлочерепицы в гребень, иначе деформации избежать не получится, в результате чего внешний вид готовой конструкции будет безнадежно испорчен.

Так как особой популярностью на данный момент пользуются самоклеящиеся вентиляционные ленты, то монтаж этих элементов обязательно должен быть осуществлен до того, как будут уложены коньковые планки.

Заключение

Конек для металлочерепицы является неотъемлемым элементом в процессе обустройства кровли, пренебрегать которым не рекомендуется. Стоит учитывать, что благодаря присутствию данного элемента можно не беспокоиться о протечках, крыша будет надежно защищена.

• Виды крыш частных домов

• Как правильно крыть крышу шифером

• Как крыть крышу профнастилом своими руками

• Устройство кровельного пирога под профнастил

Тонкости и особенности монтажа круглого конька на металлочерепицу

Конек на крыше из металлочерепицы — один из самых коварных узлов кровли. В отличие от ендовы, где малейшая ошибка во время монтажа «мстит» протечкой кровли при первом же серьезном снегопаде, течь через коньковый узел — редкость. Но это не значит, что ошибки при оформлении конька допустимы. Просто их последствия проявляются не сразу — они имеют свойство накапливаться и часто становятся заметны через годы по косвенным признакам: высоким счетам за отопление, отсыревшей отделке, грибку на стенах. Причем исправить ситуацию на такой запущенной стадии без капитального ремонта крыши уже невозможно.

Поэтому не стоит расслабляться из-за кажущейся простоты монтажа круглого конька на металлочерепицу — чем меньше шагов в инструкции, тем важнее точное следование каждому. В этой статье мы расскажем об основных правилах устройства конькового узла и объясним, как сделать конек на крыше из металлочерепицы так, чтобы обеспечить правильную вентиляцию подкровельного пространства.

Конек — это линия, по которой сходятся два противолежащих ската кровли или скат и стена, если крыша односкатная. Но второй случай — довольно редкий вариант, поэтому его рассматривать не будем и остановимся только на классическом коньковом узле.

У конька две функции. Первая функция очевидная: он закрывает щель между кровельным покрытием на соседних скатах. Вторая — куда менее известная, но не менее важная: через конек вентилируется крыша из металлочерепицы.

Дело в том, что как бы хорошо ни была сделана крыша, влага под металлочерепицей все равно будет. Ее будет затягивать через стыки из-за капиллярного эффекта и задувать сильным горизонтальным ветром. Она будет выпадать в виде конденсата на внутренней стороне покрытия кровли и даже попадать в утеплитель через паробарьер — абсолютно паронепроницаемые материалы в строительстве частных домов не используются. В небольших количествах влага не страшна — гидробарьер выдержит, если он правильно сделан. Но если позволить влаге скопиться, протечки не миновать. И здесь в игру вступает классический круглый конек для крыши из металлочерепицы.

Коньковый узел — последнее звено в системе подкровельной вентиляции. Она как раз нужна для отвода влаги и работает так:

• через отверстия в карнизе воздух попадает внутрь кровли;
• из-за перепада высот между карнизом и коньком воздушный поток движется вверх по скату, вбирая в себя влагу по пути;
• в конце насыщенный влагой воздух покидает подкровельное пространство через конек.

Система простая, надежная, но работающая в случае, если все элементы смонтированы правильно.

При устройстве конькового узла можно допустить сразу несколько ошибок, которые сделают невозможным выход воздуха через конек. Результат — запертая внутри кровельного пирога влага, постепенное намокание утеплителя, а потом сильные теплопотери и другие проблемы, о которых мы уже писали.

Эти ошибки не связаны с непосредственным монтажом круглого конька на крышу из металлочерепицы. Они появляются намного раньше — на этапе подготовки конькового узла к креплению металлочерепицы. Поэтому в данном случае подготовительный этап важнее финального. И начинается эта подготовка с монтажа гидробарьера.

Два способа монтажа гидроизоляции в коньковом узле

В коньковом узле сходится не только покрытие, но и все остальные элементы кровельного пирога: паробарьер, утеплитель, гидроизоляция.

С паробарьером и теплоизоляцией все просто: пароизоляционный материал склеивают скотчем или акриловой лентой в коньке так, чтобы получился замкнутый контур. Утеплитель тоже стыкуют в единый контур, если позволяет конструкция крыши, или вплотную подводят к коньковому брусу. В идеале — сам брус утепляют снизу, чтобы не было мостика холода.

А вот гидроизоляцию с разных скатов ни в коем случае нельзя склеивать. Между полотнами должен быть зазор в коньке металлочерепицы, независимо от используемых материалов. Если гидробарьер пленочный, отсутствие зазора просто запрет влагу внутри утеплителя. Но даже если в качестве гидроизоляции используется диффузионная мембрана, то такая склейка все равно может навредить — паропроницаемости материала может просто не хватить, чтобы удалить всю влагу из теплоизоляционного слоя.

Ширина этого зазора между гидроизоляцией в коньке металлочерепицы зависит от способа оформления узла. Их два:

1. Упрощенный метод без страхующего гидробарьера.
2. Ступенчатая гидроизоляция в коньке.

Упрощенный метод заключается в доведении полотен гидроизоляции почти вплотную друг к другу и их закреплении с зазором около 100 мм. При этом единственное, что защищает щель от попадания влаги — установка круглого или фигурного конька на металлочерепицу. Это значит, что если при монтаже коньковой планки была допущена ошибка, влага через конек будет беспрепятственно попадать в утеплитель.

Ступенчатый метод монтажа гидроизоляции сложнее в реализации, но и намного надежнее. В этом случае зазор между полотнами гидробарьера делают больше — 150-200 мм. Но при этом его страхуют узкой полоской гидроизоляции, которую укладывают поверх коньковой обрешетки так, чтобы она полностью закрывала доски и немного свешивалась с них.

В результате и щель между скатами оказывается прикрытой гидроизоляцией, и вентиляции ничего не мешает.

Правила крепления металлочерепицы возле конька

Чтобы установить конек на крышу из металлочерепицы даже по упрощенному методу, нужна устойчивая опора. Поэтому возле конька, как правило, нужно поставить дополнительные бруски обрешетки. Их крепят в непосредственной близости от ребра так, чтобы между крайними точками обрешетки на соседних скатах было 70-100 мм.

При этом толщина бруса или доски дополнительной обрешетки должна быть ровно на высоту волны металлочерепицы больше, чем толщина стандартной обрешетки. Это нужно, чтобы конец листа металлочерепицы плотно прилегал к опоре. Если дополнительная обрешетка будет такой же толщины, что и обычная, при креплении лист сильно деформируется, что сделает невозможным надежную герметизацию конькового узла.

Если от края металлочерепицы в районе конька до ближайшей ступеньки 50-100 мм, дополнительную обрешетку не устанавливают. При этом между краями противолежащих листов все равно должно оставаться 70-100 мм.

При ступенчатом монтаже гидробарьера дополнительная обрешетка нужна всегда. Причем ее ширина должна быть 80-100 мм, поэтому ее делают либо из доски, либо из двух брусков, набитых рядом. Зазор между крайними брусками в коньке металлочерепицы делают равным 30-50 мм.

Прежде чем закрыть конек крыши из металлочерепицы планкой, на листы нужно наклеить уплотнитель. Он нужен, чтобы не допустить задувания под планку снега и других осадков, а также чтобы помешать проникновению под конек и, следовательно, внутрь кровельного пирога мусора, насекомых, птиц.

Уплотнитель наклеивается на лист так, чтобы после монтажа конька на металлочерепицу края планки выступали за его пределы. При этом саморезы не должны ввинчиваться через уплотнитель — это гарантировано приведет к развитию коррозии по кромке крепежного отверстия.

Для герметизации конькового узла используют уплотнители двух видов: профильные и универсальные.

Профильные повторяют форму волны металлочерепицы, поэтому они плотно прилегают к металлу в каждой точке. Сверху у них сделаны вентиляционные отверстия, которые облегчают выход увлажненного воздуха из кровли. При этом отверстия довольно маленькие и расположены так, чтобы исключить попадание осадков через них внутрь конькового узла.

Универсальный уплотнитель часто представляет собой саморасширяющуюся ленту. Поэтому его нужно наклеивать непосредственно перед тем, как закрыть конек на крыше из металлочерепицы. В этом случае в точке крепления он останется почти плоским, а в волнах расширится.

Хотя есть и другие разновидности универсальных уплотнителей в виде треугольника из материала похожего на поролон. Такой уплотнитель наклеивается так же, как и фигурный.

Теоретически, универсальный уплотнитель работает так же хорошо, как и фигурный. Но на практике он дает намного менее надежную герметизацию. Во-первых, фигурный утеплитель намного плотнее и хорошо держит форму. Во-вторых, при большой высоте волны ни способностей универсального уплотнителя к саморасширению, ни высоты нерасширяющихся вариантов может не хватить, чтобы хорошо уплотнить коньковый узел ближе к планке. Поэтому всегда, если есть такая возможность, нужно использовать фигурный уплотнитель.

После наклейки уплотнителя переходят к креплению круглой коньковой планки. Вот как правильно смонтировать конек на металлочерепицу:

1. Монтаж конька начинают с подветренного торца дома.
2. Первую планку выравнивают по границе кровельного покрытия и крепят саморезами сначала в крайний гребень металлочерепицы, а потом через волну.
3. Следующую планку монтируют с нахлестом в одно ребро — соседние сегменты должны быть обязательно состыкованы, иначе в кровельный узел будет проникать влага.
4. По окончании монтажа круглого конька на металлочерепицу его торцы запечатывают заглушками. Их либо заклепывают, либо фиксируют саморезами по металлу.

Круглый конек для крыши из металлочерепицы обеспечивает лучшую вентиляцию подкровельного пространства, но использовать его можно только на кровлях с уклоном от 25° до 40°. В остальных случаях нужно ставить фигурный конек.

Конек на крыше из металлочерепицы нужен, чтобы закрыть щель между покрытием, а также для вентиляции кровли.

Как правильно сделать конек крыши из металлочерепицы:

1. Выбрать ступенчатый способ гидроизоляции.
2. Установить дополнительную обрешетку для надежного крепления.
3. Наклеить утеплитель.
4. Закрепить планки саморезами с нахлестом в одно ребро.

Будьте в курсе!

Подпишитесь на новостную рассылку

Лучшие советы по коньку и вальмам и понимание этой важной детали крыши

При рассмотрении вариантов конька и вальм у нас есть выбор плитки из различных материалов — глины, сланца и бетона. Наш ассортимент включает коньки и вальмы для идеального внешнего вида и профессиональной отделки вашего нового кровельного проекта. А когда требуется ненавязчивый ремонт, найдите идеальное сочетание с существующей плиткой от ведущих производителей в наших списках.

Количество первых впечатлений

Терракотовая коньковая плитка может отлично смотреться с сланцем

Важно не недооценивать повышенный характер и привлекательность бордюра, которые обеспечивают правильный конек и ребра. Наша глиняная, сланцевая и бетонная коньковая и вальмовая черепица были тщательно подобраны, чтобы соответствовать огромному разнообразию кровли по всей стране, и доступны в различных формах и цветах.

Закругленные вальмы традиционные с закругленными плитками и Совместите конек и вальмы с крышей округлые бедра с закругленными плитками. Или используя противоположности для притяжения, например, сланцевую черепицу с глиняным гребнем, читайте дальше, чтобы лучше понять эту важную деталь крыши.

Изогнутая или угловая, какую бы форму вы ни выбрали, ваша коньковая черепица закрывает зазор между скатами крыши. Для герметичного соединения коньковая черепица должна перекрывать черепицу или сланец минимум на 75 мм на каждом скате. Коньковая плитка изготавливается шириной от 215 мм до 340 мм в зависимости от формы, материала и производителя. Производимые в Великобритании бетонные и глиняные коньковые плиты, как правило, доступны в двух длинах — 450 мм и 300 мм. Континентальные глиняные гряды имеют длину от 330 мм до 500 мм.

Совет: Установите верхнюю черепицу/шифер как можно ближе к вершине крыши, чтобы обеспечить нахлест не менее 75 мм между коньковой черепицей и верхней черепицей/сланцем.

Разница между коньком и вальмой

Конек – это горизонтальное соединение двух скатов крыши (двойной конек) или ската крыши и вертикальной стены под скатом крыши (моноконек). Это самая высокая точка любого ската крыши, что делает ее более открытой, чем большинство других частей крыши. Конек – это одна из последних частей крыши, которая должна быть завершена. Поэтому доступ часто может быть затруднен.

Бунгало с коньком и вальмой

Крыша, у которой все стороны наклонены вниз, называется «шатровой». Все стороны имеют некоторый уклон, хотя обычно не такой крутой. Некоторые крыши имеют только коньки, в то время как некоторые крыши имеют только вальмы, а другие крыши имеют комбинацию коньков, вальм и/или впадин. Поэтому все зависит от общего размера и стиля вашего дома.

Общие тазобедренные плитки:

9Вальмовая черепица Arris 0055 предназначена для определенного уклона крыши, укладывается «точечно» и прибивается гвоздями.

• Плитка для тазобедренного сустава капота подходит для самых разных углов наклона. У них есть приподнятая область, как у женской шляпки. Они традиционно устанавливаются с помощью раствора и прибиваются гвоздями.

Типы коньковой плитки

• Полукруглая коньковая плитка – наиболее популярная форма, особенно для плоской черепицы и профилированной черепицы. Подходит для использования как на коньке, так и на вальме крыши. В основном используется на крышах из профилированной черепицы или традиционных плоских черепичных крышах по линии конька в сочетании. Третий круглый гребень доступен для соответствия бедрам.
• Плитки с угловым гребнем популярны среди плоских плиток и сланца.

• Угол ограниченного коньковая плитка для защиты стыкового соединения. Они должны быть соединены раствором, если вы не используете коньковую систему сухой фиксации.

• Универсальный или угловой конек представляет собой бетонную угловую коньковую плитку с коротким вертикальным выступом по краю. Как следует из названия, подходит для различных шагов стропил.

• ‘ BOGS Back’ — это крест между половиной раунда и углового гребня. Они были популярны с глиняной простой плиткой и на старых объектах. Свяжитесь с нами для получения более подробной информации и цен.
• Моноконек Черепица для монокрыш доступна с полукруглым и угловым коньком. Вертикальная ножка моноконька должна быть достаточно длинной, чтобы покрыть концы конструкции и обеспечить подходящее крепление винтами к деревянной доске баржи или аналогичной конструкции на вертикальной поверхности.

Традиционные стили конька

Коньки важных старых крыш вырезаны из камня. Наш ассортимент гребней для консервации разработан для воспроизведения традиционных гребней из песчаника, вырезанных вручную в прошлом. Бетонный гребень buff mark 2, имитирующий старый каменный гребень Йорка. Точеный эффект на поверхности выглядит как оригинальный камень ручной обработки. Это доступно в 9Углы 0° и 110° и длина 914 мм или 750 мм.

Фермы и коровники традиционно используют шиферные угловые крышки. Свяжитесь, чтобы узнать цены.

Указания по шагу

Обычно шаг стропил в большинстве зданий одинаков, но иногда он может варьироваться от вертикального до 12,5° в обе стороны. С полукруглой и некоторыми конструкциями угловой коньковой черепицы можно приспособить широкий диапазон шагов стропил от 12,5 ° до 45 °. Целесообразно убедиться, что коньковая черепица и компоненты подходят для стропильных ног на каждом скате крыши. Если вы строите новый дом, вы найдете уклон крыши на своих планах.
Важно выбрать размер конька, ближайший к углу/скату вашей крыши. Чем меньше угол, тем лучше контакт с плиткой, что уменьшает зазор и требует меньшего количества раствора. Больший угол внешних краев не будет касаться поверхности плитки и даст более толстый слой раствора.

Когда уклон крыши более 45° (у церквей очень крутые крыши), большинство полукруглых коньковых черепиц будут недостаточно широкими. В случае наклонных коньков угол должен максимально соответствовать истинному шагу черепицы на каждом скате крыши. В большинстве случаев длина каждого крыла остается неизменной, меняется только угол между ними. Угловые коньки, подходящие для различных градусных приращений, доступны для заказа в местном отделении Burton Roofing.

Деталь крутой скатной крыши викторианской эпохи с угловой коньковой черепицей и декоративным навершием

Аксессуары

Созданные для определенной цели, наконечники расположены на конце конька крыши, чтобы обеспечить дополнительный вес в критических точках между коньком и стеной. Отлично подходит для реставрационных работ на старинных объектах и ​​придания архитектурных особенностей новым крышам, мы можем найти правильные конечные и декоративные коньки для любого типа проекта. Пожалуйста, свяжитесь с вашими требованиями.

Утюг прикреплен к дереву, чтобы предотвратить движение коньковой плитки.

Вы можете закрепить концы ребер и бедер с помощью блока.

«Конец блока» или «конец упора» обеспечивает вертикальную заглушку торцевых плиток конька. Он закрывает хребет, чтобы предотвратить попадание птиц на хребет. Тем не менее, вы можете предпочесть традиционный вид зубных накладок. Такая узкая ширина простой плитки позволяет уменьшить слой раствора и подходит для профилированных плиток с глубоким рифлением.

Установка конька и вальмы

Традиционно коньковая черепица крепилась с помощью раствора из смеси цемента, песка и воды. Тем не менее, раствор является негибким материалом, который трескается при движении и оседании крыши. В конце концов он выйдет из строя, что приведет к потере вальмовой черепицы и попаданию воды в подкровельное пространство. слабой растворной смеси может привести к более быстрому разрушению раствора, чем следовало бы. BS 5534 рекомендует, чтобы растворные работы на коньках и бедрах выполнялись за одну операцию в течение 2 часов. Использование раствора в качестве единственного средства крепления черепицы и арматуры в настоящее время считается недостаточным. Таким образом, если вы решите использовать раствор, вы также должны механически закрепить коньковую и вальмовую плитки с помощью гвоздей, шурупов или специальных зажимов, прикрепленных к коньковым или вальмовым брусьям.

Механические системы крепления коньковой черепицы исключают использование раствора. Таким образом, избегая явного отказа и необходимости постоянного обслуживания или взлома. Простая в установке, «сухая фиксация» предлагает решение с минимальным обслуживанием, которое длится до 30 лет. Это метод для всех новостроек, поскольку он устраняет риск, связанный с раствором, и обеспечивает улучшенную вентиляцию, необходимую для современных крыш. Дома стали лучше изолированы и герметичны. Для создания непрерывной системы вентиляции подкровельного пространства на уровне конька мы предлагаем сухие вентилируемые коньковые системы с решетками вдоль передней кромки коньковой черепицы. При использовании продуктов от разных производителей, пожалуйста, свяжитесь с нами для консультации по совместимости.

Метод сухого ремонта не подходит для реконструкции старой крыши. Ограничения по планированию или внесению в список зданий требуют, чтобы вы достигли аутентичного вида, для чего потребуется раствор. BS 5534 признает, что механическое крепление может не подходить для некоторых исторических или архитектурно важных зданий.

Сравнительная стоимость

Пакеты Dry-ridge продаются в соответствии с размером выкатной мембраны. Они доступны в длинах 3 м, 6 м и 10 м. Но не забывайте, что вам нужно приобрести конек и бедра отдельно, чтобы они соответствовали стилю вашей крыши.

Прежде всего, важно знать, что большинство кровельщиков предлагают своим клиентам одинаковую цену установки коньковых систем, устанавливаемых сухим методом, и коньковых систем, основанных на строительном растворе. Скорость, с которой могут быть установлены коньки и бедра с сухим креплением, компенсирует небольшую дополнительную стоимость материалов.

Бедра в этом бунгало требуют срочного внимания

Ремонт конька

Если у вас расшатался конек или бедра, плитку нужно срочно заменить. Доступ к крыше будет самой высокой частью стоимости ремонта, поэтому проверьте остальную часть крыши одновременно.

При ремонте конька или вальмы свяжитесь с нами, чтобы получить совет по подбору существующих коньковых плиток. Прежде всего, при выборе правильных кровельных материалов — мы здесь, чтобы помочь!

устройство и особенности, профнастил, шифер и другие виды профиля

Устройство конька является завершающим этапом монтажа кровли. Качество конструкции влияет на эстетическое восприятие конструкции и технические характеристики защитного покрытия. Конек крыши можно сделать своими руками из различных кровельных материалов, но для каждого подбирается форма, размер и тип профиля. Горизонтальную верхнюю линию образуют ребристые мягкие элементы, звенья из оцинкованной стали, железа, дерева.

Content

1. Roof ridge device
2. Features of the ridge connection
3. Varieties of roof ridge
4. Straight
5. Figured
6. Semicircular
7. Narrow
8. Profile types
9. Ceramic roof tiles
10. Slate
11. Metal tile , профнастил
12. Мягкая рулонная крыша
13. Этапы монтажа конька своими руками
14. Расчет длины конька

Устройство конька крыши

Конек предназначен для защиты деревянных конструкций от дождя

Простой вариант представляет собой металлический профиль толщиной 0,7 мм с одинарным изгибом в продольном направлении под углом 90°, который изменяется в зависимости от крутизна стыковки склонов. Специальные коньковые звенья выполнены в различных сечениях для обеспечения правильной геометрии, вентиляции и отвода воды.

Конек выполняет функции:

• защиты деревянных конструкций от дождя, талых вод при снегопадах;
• предотвращение разрушения кровельного материала при сильных порывах ветра;
• защита подкровельного пространства от листвы, насекомых, пыли;
• декоративное оформление верха дома.

Материал выбирается в зависимости от типа кровли. Для качественного обустройства верхней линии необходимо выполнить правильную установку и сопряжение стропил. В противном случае продольный элемент прогнется, не закроет соединительный зазор, и на нем со временем появятся трещины.

Особенности соединения конька

Конек стальной оцинкованный

При монтаже конька соблюдаются общие правила, независимо от типов защитного покрытия дома. Пароизоляция и гидроизоляция в составе конструкции выполняется с перерывами для выхода паров и конденсата из подкровельного пространства. Зазоры в мембранах не делаются, если вентиляция обеспечивается с помощью автоматического аэратора или воздухоотводчиков.

Требования к установке стропил и коньковых звеньев:

• обрешетку на стропила монтируют с зазором вверху так, чтобы зазор между скатными плоскостями был не менее 50 мм;
• до верха стропил брусья обрешетки ставят реже или их меняют досками;
• участок конькового стыка изолируется от влаги защитной пленкой по ребру, ширина полосы не менее 250 мм.

Нюансы технологии зависят от типа материала покрытия, используемого для конструкции. Для защиты конькового стыка используются заводские изделия и элементы собственного производства.

Разновидности конька крыши

Разновидности коньков на крыше по форме

Звенья конька различают для вальмовых, ломаных, двускатных конструкций, повторяют форму материала и равны по длине стыковочному ребру. Выпуклые углы крыши также относят к конструкциям, для защиты которых устанавливается конек крыши.

Коньковые элементы зависят от стиля крыши и бывают:

• прямыми;
• полукруглый;
• кудрявый;
• узкий.

Чаще звенья изготавливают из металла или оцинковки, такие гребенки используют для шифера, поликарбоната. Производители кровельных материалов выпускают ребра специальной формы для металлочерепицы, профлиста, профнастила. Для керамической штучной черепицы коньки изготавливаются из керамики в комплекте с основным строительным материалом, монтируются в общую конструкцию как декоративное продолжение откоса. Медные плоскости снабжаются элементами соответствующего материала и конфигурации. Соломенные и камышовые настилы заканчиваются коньком на крыше из основного типа каркаса.

Прямой

Универсальный прямой конек — подходит для всех типов поверхностей

Плоские элементы — это универсальные изделия, которые можно крепить практически ко всем типам покрытий и любой конфигурации откосов. Свес крыла по бортам делается от 200 до 300 мм, размер определяется в зависимости от уклона, размеров крыши и геометрии. Такие доски легко монтируются, но их внешний вид на обшивке дома оставляет желать лучшего.

Профиль прямоугольный устанавливается с помощью вспомогательной балки, которая закрепляется по ребру конька по линии стыка скатов крыши. Уплотнитель изготавливается из подходящего материала, например, поролона, резины. Многослойные железные гребенки используются для композитной черепицы.

Прямой профиль крепится с помощью саморезов со специальными шляпками; заглушка не ставится на конце конька. Метизы используются на 10 – 20 мм длиннее тех, которые используются для крепления кровельных листов. Различают прямой простой и фигурный конек для скатных и вальмовых крыш.

Фигурный

Фигурный гребень, выполненный ступенчатой ​​гибкой

Ширина прямоугольного выступа на гребне плоского профиля 20 — 40 мм, выполняется ступенчатой ​​гибкой. Если размер шага сделать больше 50 мм, деталь может погнуться со временем в процессе эксплуатации. Для прочности металлические уголки заменены в виде дополнительных креплений.

Приподнятая деталь увеличивает просвет под коньком и улучшает вентиляцию подкровельного пространства. Летом воздухообмен регулирует температуру чердачного помещения и предотвращает перегрев кровли. Зимой бытовой нагретый воздух поступает в помещение и препятствует образованию льда на склонах.

Материал — сталь оцинкованная, профилированный профиль с полимерным напылением. На шифер кладут полосы из асбоцемента, но такой материал используется все реже.

Полукруглые

Полукруглые коньки обычно сборные

Радиальные или круглые элементы малого и большого радиуса от 70 до 125° производятся на заводах, самостоятельно такие элементы не производятся. Применение того или иного вида определяется конструкцией кровли, уклоном поверхностей и величиной волны. Такой конек на крыше часто делают из металлочерепицы с полимерным покрытием различных цветов.

Для производства используется технология штамповки листов толщиной 0,5 — 1,0 мм. По длине размещены выступающие ребра для придания жесткости, при этом стыковка двух профилей обеспечивается за счет взаимного захода конечного и начального выступов на продольный элемент.

Изготовители выпускают разновидности соединений для полукруглого профиля:

• Тавровые и Y-образные фитинги (тройники) для соединения трех или четырех ребер кровли с круглым коньком;
• специальные заглушки плоской и конической формы для защиты отверстий на торцевой части конька.

Под круглый гребень ставится уплотнитель, который не пропускает пары и воздух, при этом делая зазоры. Конек крепится к поверхности саморезами с шайбами ​​из эластичного материала. Иногда профиль дополнительно крепят с помощью деревянного бруса на стыке скатов и металлической планки, которая монтируется вместе с самим коньком.

Функционально прямой и полукруглый варианты не отличаются, поэтому, если эстетическая сторона не имеет значения, для удешевления выбирают первый вариант.

Узкий

Применение такого элемента ограничено, так как вылет створки составляет всего 150 — 200 мм, что иногда недостаточно для перекрытия стыка плоскостей кровли. Узкую разновидность используют для установки в качестве декоративного дополнения на шатровые поверхности, покрытия живописных беседок, шпилей и других конструкций.

Для крутых скатов профили устанавливают гнутыми под углом 90°, а пологие скаты формируют коньковыми гребнями с углом изгиба 135°. Обязательно используйте уплотнители, чтобы осадки не попадали в чердак или технический зазор. Для узких профилей применяют универсальные, саморасширяющиеся и профильные типы уплотнителей, особенно при монтаже четырехскатной крыши. Пенополиуретан не используется, так как плотно закупоривает просветы и препятствует воздухообмену.

Типы профилей

Материал для конька выбирается исходя из конструкции кровли

Тип конька выбирается в зависимости от материала кровли, при этом учитывается стиль дизайна дома. На кровле из наборной натуральной черепицы металлический конек на оцинкованной кровле смотрится неуместно, а вот полукруглый тип из окрашенного железного профиля под цвет настила вполне подойдет. Для стиля минимализм не подходят вычурные фигурные коньки с ребрами, напоминающими керамические элементы.

Для металлических крыш (титан-цинковых, стальных, алюминиевых, медных) коньковые звенья располагают так высоко, чтобы они перекрывали волнообразные формы листов покрытия. Используются металлические заглушки и готовые соединительные элементы, а под профиль монтируется самоклеящийся фигурный или клиновидный уплотнитель. Длина конькового профиля всегда два метра, но фабрики производят планки разных размеров по индивидуальному заказу клиента.

Керамическая черепица

Конек для керамической черепицы

Производители натуральной черепицы заботятся о верхней линии в едином стиле и изготавливают штучные детали для коньковой кровли. Отдельные звенья укладываются одно за другим и выравниваются по краю конька. В зависимости от конструкции откосов предусмотрены правая и левая коньковые плитки.

Технология подготовки:

• установить поверх прогона кронштейны или рейки для крепления конькового бруса;
• на опоры монтируется брус так, чтобы он не перекрывал вентиляционный зазор, который составляет не менее 1 см между поверхностью ската и звеньями коньковой черепицы;
• Фирагол (лента защитная от атмосферных осадков) укладывается на брус, ее края приклеиваются к верхнему краю плитки на откосах.

Первоначально монтируются торцевые заглушки, затем по очереди устанавливаются керамические элементы на брус, звенья фиксируются саморезами специальной формы.

Шифер

Для шиферной кровли подходит конек из оцинкованной стали. Шиферные рейки

устанавливаются по аналогии с теми, что используются для металлочерепицы, но используется недорогая оцинкованная сталь, а для крепления используются шиферные гвозди. Элементы монтируются так, чтобы выступающие кромки следующего слоя находились по направлению господствующего в районе строительства ветра и не поднимались встречными течениями. Зазоры между полосой и впадинами волн заделывают раствором из цемента и песка.

Конек крыши плоский, его можно изготовить самостоятельно, если у вас есть гибочный станок. Листы режут ножницами по металлу по размеру, зажимают в станине и сгибают под нужным углом. Дорогие композитные полосы также можно монтировать на шифер.

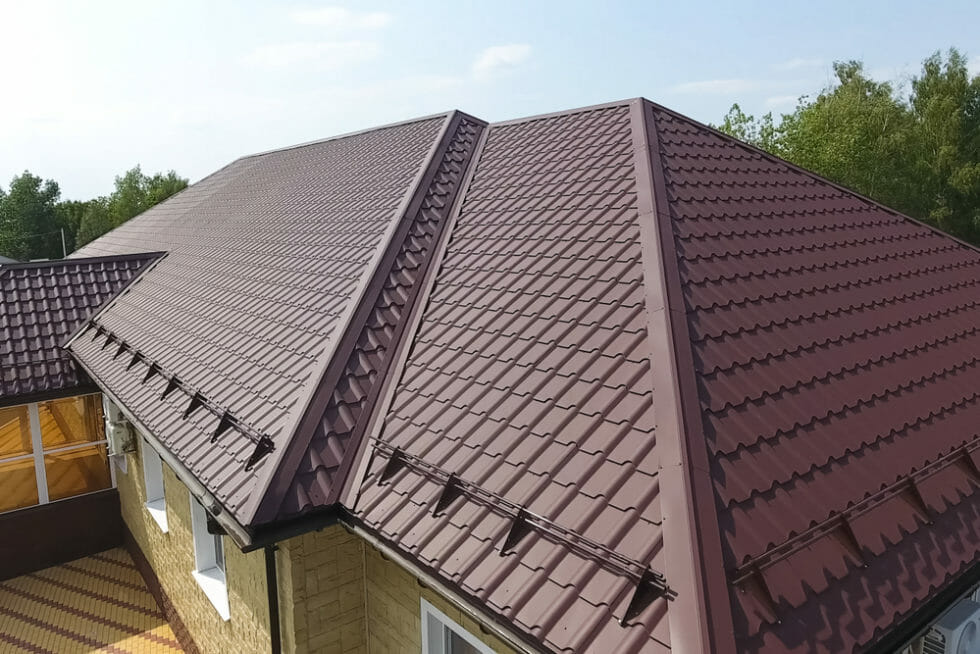

Металлочерепица, профнастил

Данные покрытия сочетаются с тонким листовым металлическим профилем, окрашенным стойкими полимерными составами. Металлочерепица имеет выразительные формы, поэтому для нее используются полукруглые ребристые планки, которые подчеркивают рельеф. Подобные ребра размещаются на профнастиле и композитной черепице.

По коньку крыши делается предварительная разметка для монтажа. Натяните нейлоновый шнур, чтобы сохранить горизонтальное положение. Монтаж начинают с торца так, чтобы край отделочной планки выступал за брус на 3 см. Стыковка выполняется по выступающим штамповочным ребрам. Крепежная фурнитура вкручивается в гребень волны с помощью электродрели.

Мягкая рулонная кровля

Конек для битумной черепицы из аналогичного материала

Вентилируемый конек для мягкой кровли из того же материала укладывается на битумную черепицу, кровельные мембраны и ондулин. Верхние элементы поставляются производителями одновременно время в качестве основного покрытия или сами рабочие вырезают из материала.

Вспомогательные слои мастики, армированные стеклотканью, крепятся к верху скатов перед установкой последнего слоя мягкой кровли. Первый слой укладывается перпендикулярно коньку, при этом скат перекрывается на 30 см. Вторая прокладка делается в поперечном направлении и внахлест предыдущего слоя на 15 см.

С нижней части полос снимается упаковочная пленка, изделие складывается пополам и крепится по краю крыши. Для крепления берутся кровельные гвозди; при укладке доски располагают внахлест. После приклеивания участок конькового элемента прогревают феном или специальной горелкой.

Этапы монтажа конька крыши своими руками

Перед укладкой конька и гонта кровля покрывается гидроизоляцией

Обязательным условием является сплошное покрытие по верху стропил из реек, плит ОСП или досок, уложенных плашмя. Угол изгиба коньковой планки подгоняют под уровень стыковки скатов.

Заказ-наряд:

• Рулонная гидроизоляция подведена под верхнюю обрешетку;
• смонтировать верхнюю балку, на ней — продольный брус;
• конек устанавливается с торца, уплотнитель укладывается параллельно и прижимается полосой;
• для соединения на вальмовых и вальмовых крышах, используются заводские накладки.
