Положительные характеристики ПП труб
Основные особенности монтажных работ
Разработка проекта магистрали
Выполнение сварки ПП труб
Как самостоятельно сделать сварочный аппарат
Монтаж полипропиленового трубопровода
Обустройство канализационной системы из полипропиленовых труб

Все чаще при прокладке трубопроводов для отопительных и водоснабжающих систем вместо традиционных металлических труб используют пластиковую трубную продукцию, к которой в том числе относятся полипропиленовые изделия (сокращенно ПП).

Прежде всего, возрастающая популярность их применения объясняется тем, что установка полипропиленовых труб делается легко и выполнить эту работу можно без проблем своими руками. Для этого не требуется владение особыми навыками и специальными познаниями.

Положительные характеристики ПП труб

Трубная продукция, изготавливаемая из полипропилена, имеет ряд преимуществ:

• продолжительный срок эксплуатации, который составляет минимум 25 лет;
• устойчивость к агрессивному влиянию окружающей среды;
• широкий ассортимент соединительных фитингов и других комплектующих элементов;
• отсутствие на внутренней и наружной поверхности конденсата и различных отложений;
• незначительный вес изделий;
• устойчивость к коррозийным процессам;
• простота проведения монтажных работ;
• достаточная прочность;
• низкий уровень издаваемого шума.

Предельно допустимой рабочей температурой жидкости, перемещающейся по полипропиленовым трубопроводам, принято считать 90ᵒС (ограничение касается продукции марки 20 и 21). В случае обустройства магистрали для подачи холодной жидкости, температурный режим которой чаще всего не превышает 20 градусов, прокладывают трубы марок с 11 по 16.

Основные особенности монтажных работ

Выполняется прокладка труб из полипропилена с использованием фитингов, как резьбовых, так и нерезьбовых. Изделия, имеющие резьбу, бывают:

• разъемными;
• неразъемными.

На выбор способа проведения монтажных работ, прежде всего, влияют условия, в которых будет эксплуатироваться трубопровод. Все комплектующие, изготовленные из полипропилена, необходимо защищать от огня.

Когда нужно врезать в систему водомер или накопительную емкость, используют резьбовые изделия разъемного типа. Помимо этого неразъемное соединение применяют только при работе с гибкими шлангами. Запрещено задействовать грязные или подвергшиеся деформации элементы. Также не разрешается самостоятельно наносить резьбу.

Если предстоит соединять ровные участки или обустраивать переход отрезка трубопровода на диаметр другого размера, пользуются муфтами. Для поворотов задействуют специальные угольники, а для создания разветвлений в системе – тройники. Перегиб труб не допускается.

После того как изучена вся необходимая информации, приступают к монтажу полипропиленовых труб, который выполняется в несколько этапов.

Разработка проекта магистрали

Всегда перед началом проведения монтажа составляют проект будущей системы. Основным критерием считается эргономичность – по этой причине необходимо, чтобы в магистрали количество поворотов трубопроводов и соединительных элементов было сведено к минимуму.

Если планируется обустройство системы теплоснабжения, важно грамотно составить проект, в котором должно быть точно указано расположение следующих элементов:

• отопительное оборудование;
• крепежные изделия;
• различные переходники и муфты;
• уголки.

Теплоснабжающую магистраль подсоединяют к батареям сбоку или снизу одним из двух способов – однотрубным или двухтрубным.

При разработке проекта нужно учитывать вероятность термального расширения материала изготовления труб, которым в данном случае является полипропилен.

При необходимости прокладки водопроводной разводки трубопровод подключают к централизованным коммуникациям. При проектировании водоснабжения учитывают, что предстоит подсоединение таких сантехнических приборов как унитазы, нагревательные агрегаты, раковины и т.д.

На практике используют один из двух способов обустройства разводки:

1. Открытый вариант. Трубы, устанавливаемые горизонтально размещают выше уровня напольного покрытия, а вертикальные изделия – только по углам. Благодаря такому монтажу, можно сделать трубопровод не таким заметным.
2. Закрытый вариант. Данный метод установки сложен в реализации, так как для этого потребуется предварительное проведение точных расчетов. Трубы, вмуровываемые в стены, должны быть цельными, а к каждому стыку нужно обеспечить беспрепятственный доступ.

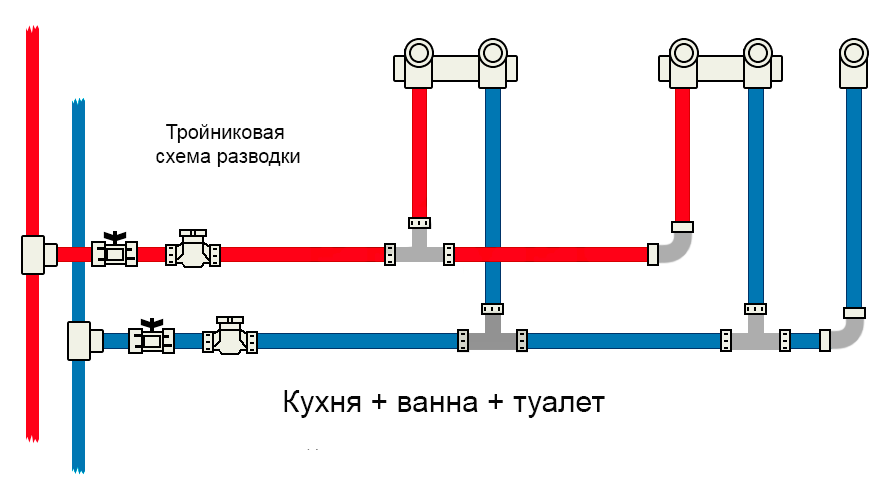

Разводка водопроводной сети бывает трех типов:

• последовательного. Этот бюджетный способ прост в реализации;
• коллекторного — подача воды организуется с применением специального оборудования – коллектора;
• с проходными розетками – его задействуют редко.

Выполнение сварки ПП труб

Чтобы приступить к данному этапу, необходимо иметь в своем распоряжении электрический лобзик для резки полиэтилена и оборудование, предназначенное для сварки.

Перед началом выполнения работы на прибор нужно надеть насадки (гильзы) определенного диаметра. Потом при помощи терморегулятора задать нужную температуру, которая должна составлять около 260 – 265 градусов и подождать, пока прибор разогреется. Существует пошаговая инструкция от производителя сварочного оборудования, подробно описывающая все нюансы, в том числе время разогрева.

Последовательность осуществления сборки определяют до начала работы:

1. Пока агрегат разогревается, выполняют все нужные замеры труб, которые потом размечают и разрезают.
2. Торцы отрезков, которые предстоит между собой соединить, зачищают и обезжиривают.
3. Используя карандаш, отмечают глубину вхождения каждого из участков трубы в гильзу. При этом следует оставлять зазор, равный минимум 1 миллиметру, поскольку нужно не допустить, чтобы изделие упиралось в соединительную муфту фитинга.
4. Трубу из полипропилена вместе с фитингом надевают на гильзу, принимая во внимание ранее нанесенные отметки. Нагрев всех элементов выполняют одновременно. Если насадка одного из компонентов выполнена плохо или она получилась слишком свободной, его тут же отбраковывают. Продолжительность нагрева в основном зависит от глубины сварки и сечения трубы.
5. Изделия через определенное время снимают и соединяют, с усилием насаживая одно на другое. Элементы нельзя поворачивать относительно осевой линии.
6. В течение только нескольких секунд после завершения соединения можно выполнить первичную корректировку, после чего происходит окончательная фиксация. Читайте также: «Как правильно сделать монтаж водопровода из полипропиленовых труб – пошаговое руководство».

Выполнение соединения отрезков ПП труб можно считать сделанным качественно, если в месте сварки отсутствуют малейшие зазоры.

Как самостоятельно сделать сварочный аппарат

Поскольку хороший прибор для сварки стоит недешево, лучше будет взять его в аренду или изготовить своими руками.

Когда выбор сделан в пользу второго варианта, тогда нужно заранее подготовить:

• электрическую дрель;
• насадку (гильзу) требуемого диаметра;
• утюг устаревшей модели;
• шайбу и болт для него;
• термальную пасту для компьютеров.

Очередность действий будет следующей:

1. Чтобы увеличить степень теплопередачи подошву старого утюга обрабатывают пастой, после чего нужно зафиксировать тефлоновую гильзу. Ее положение определяют заранее – располагают широкой частью к низу или к верху.
2. Спиливают у утюга носик, чтобы было удобнее с ним работать в непосредственной близости от стен.
3. Нагревают гладильный прибор, пока он не выключится повторно.
4. Наличие у утюга термодатчика позволяет более точно определить, до какой температуры нагрелся агрегат. Существует и более простой метод узнать степень нагрева прибора при помощи свинца. Дело в том, что этот металл начинает плавиться при 230 градусах, что почти совпадает с температурой, требуемой для выполнения сварки.

Последующие действия, касающиеся пайки, аналогичны описанной выше сборке.

Монтаж полипропиленового трубопровода

Для создания магистрали будут нужны:

• трубы ПП;
• пластиковые хомуты;
• фитинги с резьбой;
• муфты и тройники;
• разъемные соединительные элементы;
• отводы и переходники;
• краны шаровые; заглушки.

Сначала устанавливают главные элементы системы, к которым относятся сантехнические приборы, радиаторы, нагревательные агрегаты и прочее. На основании проекта размечают места прокладки магистрали. Монтаж труб из полипропилена осуществляют при помощи муфт. При необходимости собрать труднодоступные участки магистрали — это делают по отдельности.

При прокладке коммуникаций для конструкции теплоснабжения или горячего водоснабжения учитывают коэффициент термального расширения. С целью его компенсации рекомендуется использовать соединительные детали подвижного типа.

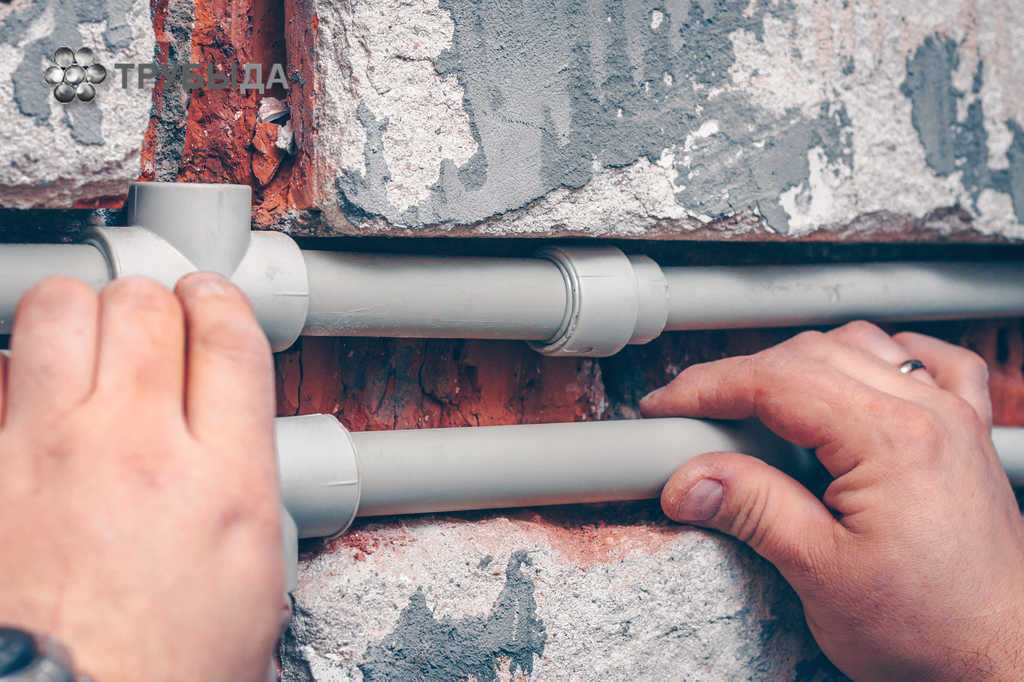

Когда осуществляется монтаж ПП труб для прокладки закрытого трубопровода, сначала штробируются стены, для чего в определенных местах делают канавку, ширина которой равна двум диаметрам трубы. Наполнять магистраль жидкостью можно только через час после окончания монтажных работ, а гидравлические испытания проводят по истечению суток.

Обустройство канализационной системы из полипропиленовых труб

При создании канализации часто применяют канализационные ПП трубы. Процесс их укладки имеет особенности, которые следует учитывать.

Оборудовать своими руками канализационную систему в собственном доме поможет внимательное изучение правил и инструкции монтажа полипропиленовых труб:

1. Трубопровод прокладывают под небольшим, примерно 3-сантиметровым, уклоном в сторону расположения стока.
2. Когда трубы будут находиться в холодном помещении, их следует дополнительно утеплить минеральной ватой.
3. Не допускается выполнение резких поворотов коммуникаций, а точнее — под прямым углом. Вместо них применяют полуотводы.
4. Обязательным элементом канализации является фановая вентиляционная конструкция, предотвращающая проникновение неприятных запахов в помещения.
5. Унитаз нужно подключать после установки раковины, иначе срыва водяного затвора не избежать.

Наружную линию канализации прокладывают в определенной последовательности с учетом некоторых нюансов:

1. Определяют диаметр ПП труб, который зависит от количества людей, которые проживают в домовладении.
2. От канализационного стока роют траншею в направлении септика или выгребной ямы, соблюдая уклон, размер которого зависит от глубины промерзания почвы или же трубопровод утепляют.
3. На дно укладывают песчаную «подушку», минимальная ее толщина должна составлять 20 сантиметров.
4. Прокладывают трубопровод, не допуская провисания его участков – в противном случае места соединения в скором времени разрушатся.

В процессе монтажа системы швы не требуется герметизировать, поскольку в полипропиленовых трубах для наружной укладки есть резиновые уплотнители.

Самостоятельный монтаж канализационной магистрали поможет значительно сэкономить, но только при условии, что он будет грамотно выполнен.

Монтаж полипропиленовых труб своими руками. Как паять полипропиленовые трубы?

Среди общей массы производимых современной промышленностью трубопроводов значительно выделяются канализационные полипропиленовые (пластиковые) трубы – их используют для создания водопроводных и отопительных систем практически повсеместно. Такой популярностью сравнительно недавно появившийся полипропилен обязан массе своих достоинств, которые в совокупности сделали этот материал самым востребованным в среде профессиональных монтажников.

Фото: depositphotos.com

Технические характеристики полипропиленовых труб

Исключительная надёжность соединений

Монтаж водопроводных пластиковых труб выполняется с помощью специального паяльника – труба и соединительный элемент разогреваются и склеиваются в разогретом состоянии. Получаемый стык по своей надёжности и прочности ничем не уступает сварному металлическому стыку и способен выдерживать давление до 12 атмосфер. В централизованном водопроводе, к примеру, давление не превышает 5 атмосфер.

Долговечность

При правильно выполненном монтаже полипропиленовые трубы способны прослужить более 70-ти лет. Производитель устанавливает на них гарантию от 40 до 55 лет – фактический срок их эксплуатации намного больше.

Приемлемая стоимость

Если сравнивать в этом отношении полипропилен с металлопластиком и медью, то он находится где-то посередине, хотя его качество и надёжность можно сравнить с медью, которая считается вечным материалом для водопровода.

Способность противостоять воздействию блуждающих токов и коррозии

Даже если кто-то из соседей занимается воровством электроэнергии с помощью заземления счётчика на водопроводные трубы через трансформатор, водопроводным пластиковым трубам это не страшно – электрический ток не причинит им никакого вреда. А о стойкости любого пластика к коррозии и говорить нечего.

Сравнительная простота монтажа

Вооружившись теоретическими знаниями, которые мы рассмотрим чуть ниже, научиться паять полипропиленовые трубы ничего не стоит. Более сложным является освоение принципов монтажа и создания разветвлённых систем водопровода. Кроме этого, чтобы приобрести необходимый для монтажа инструмент, много денег не потребуется – все расходы с лихвой окупятся на экономии оплаты профессиональных сантехников.

Отсутствие процесса зарастания труб

Свойства полипропилена и глянцевая внутренняя поверхность не способствуют оседанию на ней известкового осадка и мусора. Единственная проблема такого плана может возникнуть только при неправильной пайке и перегреве полипропиленовой трубы.

Шумоизоляционные свойства

В отличие от металлических труб, трубы из полипропилена не шумят и не вибрируют.

Разновидности пластиковых труб для водопровода и их комплектующие

По своему назначению и конструкции полипропиленовые трубы делятся на три вида:

• Трубы для холодной воды. Они отличаются толщиной стен (эти трубы тонкие) и предназначены для небольших температур. В принципе, на горячей воде они тоже стоят нормально, только значительно расширяются и их очень сильно выкручивает. Маркируется такая труба PN16 или синей полосой.

• Трубы для горячей воды. Для их изготовления используется всё тот же полипропилен – никаких добавок и модификаторов. Необходимые свойства выдерживать высокие температуры достигаются исключительно за счёт толщины стен трубы. Маркируется такая труба как PN20 или красной полосой по всей её длине.

• Труба для отопления, другое её название «стабилизированная». Для уменьшения коэффициента температурного расширения эта труба была снабжена металлической прослойкой. В некоторых магазинах она реализуется под названием «композитная». Она имеет минимальный коэффициент температурного расширения и достаточно неплохо выглядит даже при наружной разводке.

Все полипропиленовые трубы для ванной реализуются длиной 4м – по желанию покупателя могут быть порезаны по 2м. Это необходимо учитывать при покупке материала.

Дополнительные элементы для монтажа полипропиленовых труб своими руками

Повороты. Здесь всё ясно из названия – плсатиковые трубы довольно жёсткие и просто так согнуть их не получится. Именно для этих целей и сделаны элементы, позволяющие поменять направление трубы под углом 45º и 90º.

МРВ. Расшифровывается эта непонятная аббревиатура как «муфта резьбовая наружная». Используется это изделие для перехода с любой другой трубы на полипропиленовую или для вставки внутрь водопровода таких сантехнических изделий, как счётчики воды, насосы и пр.

МРН. Практически то же самое изделие, что и предыдущее, только в отличие от него, оно имеет не наружную резьбу, а внутреннюю.

Колено МРВ и МРН. Это изделие совмещает в себе поворот трубы и резьбовую вставку. Они бывают трёх видов – просто поворотные резьбовые колени для соединения полипропилена с другим типом трубы, колени настенные для установки приборных кранов и подключения к ним сантехнических приборов (они имеют ушки для крепления дюбелями) и настенные колени для установки в гипсокартон. Кроме первого типа резьбовых поворотов два других используются исключительно для подключения потребителей воды.

Муфта соединительная. Представляет собой небольшой пятисантиметровой длины кусочек уширенной трубки для соединения прямых участков трубопроводов. Очень часто используется в ремонтных целях для соединения разрезанного участка водопровода. Также с помощью муфты уже в существующий водопровод из полипропилена можно легко добавить дополнительный элемент, например, впаять ещё один тройник.

Обводки. Изогнутый в заводских условиях небольшой кусочек трубы, который применяется для обводки труб в местах их пересечения.

Клипсы. Используются для крепления трубопровода к стене. Бывают двух типов – одиночными и соединяемыми в блок по несколько штук. Соединяемые клипсы очень удобны при прокладке нескольких труб рядом.

Мерилон. Этот специальный утеплитель предназначен для борьбы с конденсатом и температурным расширением полипропиленовой трубы. При скрытой прокладке водопровода без него не обойтись.

Как паять полипропиленовые трубы?

Как и говорилось выше, при знании необходимой теории пайка полипропиленовых труб – дело совсем несложное. На паяльник устанавливается двухсторонняя насадка необходимого диаметра, одна сторона которой разогревает трубу снаружи, а другая – соединительный элемент изнутри. Разогретые трубы соединяются друг с другом и надёжно фиксируются руками до полного застывания полипропилена.

Фото: depositphotos.com

Теперь о тонкостях монтажной премудрости. Существуют такие вещи, игнорировать которые при монтаже полипропиленовых труб своими руками просто нельзя. Итог окажется одним – стык даст протечку. Итак:

• Во-первых, необходимо чётко выдерживать время разогрева полипропилена – если слабо нагреть, стык не спаяется как надо, если перегреете, то рискуете запаять внутреннее отверстие. Здесь всё придётся определить опытным путём – установив трубу на насадки паяльника, вдавливаем трубу в них и после того, как она полностью войдёт туда, отсчитываем 2-3сек. и можно соединять стык. Это правило справедливо для трубы тонкого диаметра, для более толстых труб время разогрева немного увеличивается.

• Во-вторых, необходимо правильно соединять разогретые трубы. Делается это только прямо, без каких-либо перекосов. После того как труба вставлена в соединительный элемент, стык необходимо сильно сжать (вдавить трубу в соединитель) и закрепить в этом положении секунд на 10. В это время шевелить и поправлять соединение нельзя – если потревожите застывающий полипропилен, стык потечёт.

• В-третьих, никакой влаги во время пайки в полипропиленовых трубах не должно быть – попадёт хоть капля воды, стык опять же потечёт. Если в трубах имеется вода или прокапывает из существующего водопровода, то в трубу необходимо затолкать хлебный мякиш – он какое-то время удержит воду и даст спаять стык без проблем. После подачи воды мякиш размокает и свободно выходит через любой кран.

• В-четвёртых, никакой грязи и пыли на спаиваемых участках труб быть не должно. Весь этот мусор, влияющий на качество и прочность стыка, необходимо удалить.

Ну вот, в принципе, и всё. Теперь, вооружившись этой теорией, можно отправляться в магазин за необходимым материалом, смело брать в руки паяльник и начинать монтаж водопровода из полипропиленовых труб в ванной комнате. Как говорится, глаза боятся, а руки делают.

Монтаж полипропиленовых труб своими руками: технология работы

Решили сделать капитальный ремонт в квартире? Тогда стоит учесть, что без замены водопровода он будет неполноценным. Согласитесь, будет обидно, если одна из труб сразу после ремонта начнет давать течь, ну и затопить соседей. Отличной альтернативой устаревшему водопроводу являются пластиковые трубы.

Сделать пластиковую разводку системы отопления или водоснабжения в квартире достаточно просто. Чтобы осуществить монтаж полипропиленовых труб своими руками, вам понадобится только набор специального оборудования и минимум технических навыков.

Далее мы расскажем, какие инструменты нужны для работы, и как ими правильно пользоваться. Кроме того, в статье вы найдете информацию о том, как правильно составить схему разводки пластикового трубопровода, а также пошаговую инструкцию сварки полипропиленовых труб. В помощь домашнему мастеру мы подобрали тематические видео.

Содержание статьи:

• Анатомия полипропиленовых трубок
  • Классификация полипропиленовых материалов
  • Как выглядит маркировка?
  • Внешний вид и внутреннее устройство
• Преимущества и недостатки ПП
• Подготовка к монтажу ПП труб
  • Этап №1. Составление проекта
  • Этап №2. Подготовка инструмента
  • Этап №14 Выбор фитингов из полипропилена
  • Этап №4. Выбор схемы соединения
• Пошаговая инструкция сварки ПП труб
  • Этап №1 — обрезка трубы
  • Этап №2 — обработка трубы и снятие фаски
  • Шаг №3 — подготовка паяльника
  • Шаг №4 — нагрев и соединение деталей
• Как закрепить трубопровод?
• Выводы и полезное видео по теме

Анатомия полипропиленовых труб

Большинство полипропиленовых (ПП) труб одинаковы только на первый взгляд. Более детальное их рассмотрение позволит заметить различия в плотности материала, внутренней структуре и толщине стенок. От этих факторов зависит область применения труб и особенности их монтажа.

Классификация материалов ПП

Качество сварного шва полипропилена и эксплуатационные характеристики труб во многом определяются технологией изготовления ПП.

Различают такие разновидности деталей, исходя из материала их изготовления:

1. ПРН . Однослойные изделия из гомополипропилена. Применяются в промышленных трубопроводах и системах холодного водоснабжения.
2. РРВ . Однослойные изделия из блок-сополимера ПП. Применяются для монтажа сетей теплого пола и холодопроводов.
3. стр. . Однослойные изделия из рандом-сополимера ПП. Применяются в системах водоснабжения и отопления домов с температурой воды до +70°С.
4. PPS . Слабогорючий вид трубы с рабочей температурой до +95°С.

Существуют также многослойные армированные детали из ПП.

При нагреве на 80 градусов армированные ПП трубы удлиняются на 2-2,5 мм/м, а обычные однослойные удлиняются на 12 мм/м

Имеют дополнительную внутреннюю алюминиевую оболочку, которая значительно снижает тепловое удлинение, облегчая подключение и безопасную эксплуатацию.

Недостатком данных изделий является необходимость перед пайкой удаления верхнего слоя полимера и алюминия на глубину проникновения трубы в фитинг.

Более подробно виды полипропиленовых труб по материалу изготовления и фитингам мы рассмотрели в .

Как выглядит маркировка?

Выбрать необходимые трубы и фитинги для пластиковой разводки на строительном рынке Вы можете самостоятельно. Нужно только знать легенду маркировки.

Показатели могут быть в разной последовательности и на иностранном языке, но менеджеры магазинов должны знать любую расшифровку

Для определения области применения изделий из полипропилена основным показателем является PN. Это показатель номинального давления в кгс/см2 (1 кгс/см2 = 0,967 атмосферы), при котором срок службы не меняется. Базовая температура теплоносителя в расчете принимается равной 20 °С.

В бытовой сфере применяются 4 основных типа труб ПП с различными показателями PN:

1. PN10 — для холодного водоснабжения;
2. PN16 — для холодного и для горячего водоснабжения;
3. PN20 — для систем горячего водоснабжения и отопления;
4. PN25 — для систем отопления, особенно центрального типа.

Изделия с PN25 часто имеют большую линейную длину, поэтому почти всегда армированы алюминиевой фольгой или прочным стекловолокном для меньшего расширения при нагреве. Мы рекомендуем вам иметь дело с для отопления.

Внешний вид и внутреннее устройство

Высококачественные полипропиленовые трубы имеют на срезе идеально круглую форму. Толщина стенок и армирующего материала должны быть одинаковыми по всей окружности, не должно быть разрывов алюминия или стеклопластика.

Для обрезки верхнего слоя пластика и фольги на армированных трубах необходимо приобрести специальный инструмент — шейвер. Он недорогой и простой в эксплуатации.

Армированная труба традиционно состоит из трех слоев: внутреннего и внешнего полипропиленового и среднего алюминиевого или стекловолоконного. Поверхность труб должна быть гладкой, без наплывов и углублений.

Цвет материала может быть зеленым, белым или серым, но качество и характеристики труб от этого совершенно не зависят.

Преимущества и недостатки ПП

Преимущества ПП труб при устройстве внутреннего отопления и водоснабжения очевидны и подтверждаются их безраздельным доминированием в этой области.

Свойства, делающие этот продукт приоритетным для монтажа внутридомовых коммуникаций:

• бесшумность;
• ударная вязкость;
• легкость;
• устойчивость к коррозии;
• долговечность;
• герметичность соединений;
• дешевизна;
• Невосприимчивость внутренних стен к рейдам.

Но есть у полипропиленовых труб и отрицательные моменты, вызывающие неудобства при монтаже:

• отсутствие гибкости;
• сильное удлинение при нагревании;
• необходимость использования специальных инструментов при соединении отдельных изделий.

Специалисты, ежедневно собирающие ПП трубы, давно разработали способы компенсации этих недостатков, поэтому особых альтернатив полипропилену не существует.

Подготовка к монтажу ПП труб

Водопровод своими руками и трубами сделать невозможно, поэтому следует разбираться в схемах отопления и водоснабжения, необходимых инструментах, способах подключения и используемых материалах.

Монтаж водопровода из полипропиленовых труб включает ряд традиционных этапов:

Фотогалерея

Фото

Проектирование водопровода начинаем с дальних потребителей, и переходим к счетчику или бойлеру. Для удобства положение приборов и труб отмечено на стене

По выполненному проекту рассчитываем метраж трубопровода, не забыв добавить 10% на соединения, возможные дефекты, закупаем трубы и фитинги

Режем полипропилен трубы для магистралей холодного и горячего водоснабжения с учетом 7 — 8 мм на каждое раструбное сварное соединение

Разбиваем систему на отдельные секции, которые удобнее будет сваривать на столе. Разметка для раскроя и установки фурнитуры осуществляется в соответствии с чертежами на стене

. Стараемся минимизировать количество швов, выполняемых «на весу». Для их выполнения приглашаем помощника

Для устройства отводов производим одновременный нагрев фитинга и трубы на паяльнике для ПП труб. После нагрева быстро соединяем детали, не поворачивая. Вам нужно подключиться за 6-7 секунд

Для установки запорной арматуры и расходомеров на трубопроводе в комплекте идут фитинги с металлической резьбой. Их пайка производится по принципу сварки тройников

После сборки подключаем водопровод к трубопроводу и следим за герметичностью выполненных соединений

Этап 1: Проектирование и разметка водопровода

Этап 2: Закупка труб и арматура для сборки системы

Этап 3: Резка труб холодной и горячей ветки

Этап 4: Сварка отдельных секций на столе

Этап 5: Сварка трубопровода в месте установки

Этап 6: Монтаж патрубков

Этап 7: Установка штуцера для арматуры

Этап 8: Проверка герметичности узла системы

Этап №1.

Составление проекта

Перед закупкой материала для монтажа систем отопления и водоснабжения необходимо определиться со схемой их подключения.

Существует четыре основных способа подключения батарей к контуру отопления:

• течет;
• с нерегулируемым байпасом;
• с клапанами;
• с трехходовым клапаном.

Окончательный выбор варианта установки обычно определяется финансовыми возможностями владельцев квартиры, т.к. запорная арматура стоит дорого.

Особенности монтажа отопления из полипропилена мы подробно рассмотрели в .

Схемы с регулируемой арматурой позволяют без ущерба для гидродинамики системы регулировать мощность радиаторов отдельно в каждой комнате дома

Водопровод также имеет основные принципиальные схемы устройства разводки, но их всего две: коллекторная и тройниковая (традиционная в квартирах).

Тройниковую схему монтируют в квартирах, где малая длина труб и малое количество одновременно используемых сантехнических приборов не приводят к падению давления в общем контуре

Тройниковую схему еще называют последовательной. Предполагает проведение вдоль всех сантехнических приборов единой трубы, от которой последовательно делаются отводы с помощью тройника.

Коллекторная схема предполагает установку коллектора в виде желоба на вводе воды в дом. Он позволяет компактно сделать несколько изгибов в разные стороны.

Коллекторная схема рекомендуется для установки в больших домах, где возможен основной перепад давления при одновременном включении нескольких сантехнических приборов

Разводка может выполняться внутри стен или на открытом воздухе. Первый вариант требует подробных расчетов с учетом удлинения труб при отоплении.

Рекомендуем ознакомиться с трубами из ПП.

Этап №2. Подготовка инструмента

Существенным недостатком самостоятельной работы с полипропиленовыми трубами является необходимость использования специального инструмента. Цена установочного комплекта оборудования от 100 до 200 долларов.

Комплектация готовых наборов может отличаться у разных производителей. Особенно на итоговую цену влияет мощность паяльника и его функциональность

В такой комплект должны входить:

• аппарат электросварочный со стойкой или просто ;
• ножницы для труб;
• шейкер для снятия наружного слоя и алюминия с армированных труб;
• калибратор и фаска для контроля и регулирования диаметра деталей;
• насадки для нагрева паяных элементов.

Помимо специального оборудования, для монтажа ПП труб вам понадобится разводной ключ, маркер, рулетка и другие общехозяйственные инструменты.

Если планируются разовые монтажные работы, то можно взять паяльный набор в аренду.

Этап №3. Подбор полипропиленовых фитингов

Для сварки ПП труб между собой в различных сочетаниях, а также для соединения их с сантехническими приборами используются ПП фитинги.

Включая;

• адаптеры;
• колена для сосков; муфты
• ;
• резьбовые соединения;

Тройники

• ;
• заглушки;
• кресты;
• съемные разъемы;
• ;
• хомуты.

A few tips for choosing fittings and installing pipes:

Image Gallery

Photo of

Polypropylene adapters, angles, tees

Threaded Polypropylene Fittings

Ball valve for PP pipes

Loose and rigid clamp

The качество полипропилена и толщина стенок фитингов также могут различаться, поэтому выбирать их нужно по маркировке труб.

Этап №4. Выбор схемы соединения

Принципиальная разница в пайке труб диаметром до 63 мм и от 63 мм. Трубы, равные или превышающие этот размер, сваривают встык, а меньшие соединяют раструбным способом.

Последний предполагает образование стыка за счет того, что расплавленный отрезанный конец трубы входит на несколько сантиметров в расширенное гнездо фитинга.

Таким же образом выполняются соединения двух труб между собой посредством муфты.

При соединении труб в обратном направлении важно, чтобы в месте их соединения не образовывался выступающий внутрь приток: он будет препятствовать движению воды, снижая давление в системе

В зависимости от наличия резьбовых частей , соединения изделий из ПП могут быть:

• разъемные;
• цельный.

Разъемные соединения предусматривают припайку к концам соединительных частей двух резьбовых фитингов с наружной и внутренней резьбой.

Неразъемный тип – вышеописанный раструбный способ соединения путем пайки двух полипропиленовых изделий.

Подробнее о технологии сварки труб из полипропилена можно узнать на сайте .

Пошаговая инструкция сварки полипропиленовых труб

После покупки всех необходимых труб и фитингов можно приступать к их сварке. Этот процесс будет рассмотрен пошагово, с иллюстрациями, чтобы не осталось вопросов.

Этап №1 — обрезка труб

Этот процесс выполняется с помощью . Если срез скошен, более длинная кромка может образовать наплыв при пайке и сузить внутренний проход фитинга.

Труборез имеет широкое основание, что помогает выдерживать прямой угол при резке, но это не значит, что вам не нужно самостоятельно контролировать перпендикулярность реза

Труборезы имеют ограничение по максимальному диаметру, поэтому вам нужно подобрать ту модель, которая подойдет к приобретаемым трубам.

Шаг №2 — обработка трубы и снятие фаски

После обрезки необходимо сформировать небольшую фаску на детали, которая будет вставляться в раструб. Для этого используются ручные калибраторы различных размеров или насадки для отвертки.

Оба инструмента имеют встроенные ножи, формирующие фаску со стандартными параметрами.

С помощью насадки отвертки можно создать фаску прямо в руках, не прибегая к жесткой фиксации трубы в тисках несколько раз с давлением.

На армированных трубах кроме фаски снимается верхний слой ПП и алюминиевой фольги с помощью шейвера. Он имеет вид цилиндра с ручками и подходит только для одного определенного размера.

Не рекомендуется снимать слои армированных труб обычным ножом — это может повредить поверхность пайки и снизить прочность соединения

После формирования фаски и снятия алюминиевой фольги необходимо затереть все детали чистый.

Шаг №3 — подготовка паяльника

Температура пайки полипропиленовых труб варьируется от 260 до 280°С, но любителям лучше использовать нерегулируемые паяльники или нагрев до 260°С. ценности .

Перед включением необходимо надеть двухсторонние насадки (оправку и гильзу) на паяльник и установить прибор на крестообразную подставку.

Чем мощнее паяльник, тем больше труб он может сварить в единицу времени, но для домашней работы достаточно 800-ваттного аппарата

Затем включите паяльник. Когда температура достигнет 260°C, загорится зеленый индикатор.

Шаг № 4 — нагрев и соединение деталей

Работать с трубами рекомендуется в перчатках. Для нагрева деталей необходимо одновременно присоединить одну соединяемую деталь к оправке, а вторую ввести в гильзу.

Соединять и разъединять полипропиленовые детали нужно паяльником напрямую, без крутящих движений. Аналогичное правило действует и при комбинировании отапливаемых предметов.

Для соблюдения глубины соединения можно заранее маркером сделать на трубе отметку и ориентироваться на нее при втыкании изделия в раструб.

В таблице ниже приведены нормативные сроки нагрева, подключения и охлаждения труб в зависимости от их диаметра, а также глубины вставки в раструб. При работе в холодном помещении время нагрева можно увеличить на 1-2 секунды.

Параметры времени, указанные в таблице, являются ориентировочными. Точные цифры нужно смотреть в инструкции к конкретной модели паяльника

После нагрева детали, соединяемые с усилием прямым перемещением, должны быть соединены по намеченной линии. Важно предотвратить вращение деталей.

Сдвиги трубы и фитинга относительно друг друга допускаются только на 4-12 секунд. После этого любой прогресс будет очень негативно сказываться на качестве соединения.

При соединении деталей их оси должны располагаться максимально параллельно, т.к. через 20-30 секунд исправить кривизну будет невозможно

После соединения необходимо дать полипропилену остыть в течение времени, указанного в таблице. Желательно посмотреть на получившийся внутренний шов, чтобы убедиться, что приток не перекрывает проход. В противном случае вам придется паять детали. На этом процесс пайки заканчивается.

Чтобы избежать популярных ошибок при сварке пластика, рекомендуем ознакомиться с .

Как починить трубопровод?

Хорошая разводка отопления или водоснабжения – это не только качество соединения, но и реализация знаний по сборке полипропиленовых труб в сборе.

Правильное крепление пластиковой проводки к стенам предотвратит ее провисание и коробление при нагреве горячей водой.

При ремонте иногда приходится с силой вытягивать трубу из зажимов, поэтому дюбели должны прочно фиксировать этот небольшой элемент к стене

Для фиксации труб используются: зажимы (одинарные, наборные, с зажимом) и зажимы (шпильки , парный, настенный).

На рынке постоянно появляются новые модели, поэтому и зажимы лучше всего изготавливать прямо в магазине. Зажимы в основном обеспечивают свободное перемещение труб по оси, а зажимы прочно фиксируют их в одном положении.

Особенно опасным последствием неправильной установки является пренебрежение тепловым растяжением труб.

Длина простых полипропиленовых труб может изменяться при нагреве на 10-15мм/1м. При их жесткой фиксации в местах спаек возникает деформация, которая может привести к разрыву соединения. Для снятия напряжения применяются такие типы компенсаторов:

• Z-образные;
• U-образный;
• L-образный
• кольцо.

Правила работы с компенсатором:

Фотогалерея

Фото

Компенсатор угловой Г-образный

Компенсатор трубный Z-образный

Кольцевой вид компенсатора трубопровода

Компенсатор П-образный самодельный трубы к хомутам и зажимам, можно приступать к тестированию собранной системы.

Выводы и полезное видео по теме

Алгоритм пайки полипропиленовых труб лучше всего запоминается после просмотра соответствующих видео. Также будут показаны виды фитингов и особенности их сварки.

Типы паяльников и инструкция по пайке полипропиленовых труб:

Секреты монтажа ПП труб:

Виды фитингов и правила их пайки:

Вышеописанные технологии монтажа полипропиленовых труб а фурнитура проста и не требует профессиональных навыков. Видеоматериалы наглядно демонстрируют этапы процесса пайки, которые можно освоить самостоятельно за несколько минут.

Поэтому, чтобы собрать водопровод своими руками, достаточно приобрести необходимые материалы, найти оборудование и следовать алгоритмам действий, описанным в статье.

Хотите собрать пластиковый трубопровод, но до конца не разобрались в нюансах? Спросите совета — мы постараемся ответить вам максимально подробно.

А может вы специалист по пайке полипропиленовых труб и хотите поделиться ценными советами с новичками? Пишите свои рекомендации в комментариях — многие домашние мастера, впервые столкнувшиеся с пайкой полипропилена, будут вам благодарны.

Сантехническое руководство по трубам и фитингам

16 августа 2019 г.

Сара Томпсон

Думаете об установке новых водопроводов? Начните здесь! Мы расскажем вам о важных вещах, которые помогут вам решить, стоит ли делать сантехнику своими руками!

Установка новых водопроводов

Как проверить существующие водопроводы

Хотя ваши трубы в основном пролегают за стенами и закрепленными материалами, существуют способы определить вероятное состояние ваших водопроводов, не ломая стены и не ожидая утечки. Вот что вы можете сделать, если считаете, что вам нужно заняться установкой новых водопроводных линий.

Проверка существующих водопроводных линий

Сначала оцените, из какого материала изготовлены ваши трубы, а затем сравните их с их возрастом и ожидаемым сроком службы такого типа. Например, медные трубы могут прослужить более 50 лет, латунные — 40 лет, оцинкованная сталь — от 20 до 50 лет, а трубы из ПВХ — неограниченный срок службы. Срок службы вашей системы водоснабжения в значительной степени зависит от уровня химических веществ в вашей системе водоснабжения, которые могут вызвать коррозию из-за кислотности. Если анализы вашей воды хорошие, не бойтесь! Ваши трубы прослужат намного дольше. Также рассмотрите все фитинги и соединения, которые установлены с вашими трубами. Если какой-либо из них выйдет из строя, вы можете быть подвержены засорам и утечкам.

Низкое давление воды, дребезжащие или булькающие звуки, деформированный пол, ржавчина, влажные участки вокруг раковины и сырость или плесень в закрытых помещениях, где проходят ваши трубопроводы, могут указывать на проблемы с вашими водопроводными линиями. Если это давление воды, простым решением может быть прочистка медленно текущей канализации с помощью водопроводной змеи. Утечки могут потребовать сноса и более сложного ремонта.

Подготовка к прокладке новых водопроводов

Ремонт существующих водопроводов

Различные типы труб можно соединять друг с другом, но это не надежно! Медные трубы можно соединить с трубами из ПВХ, приклеив переходник к ПВХ, а затем прикрутив его к медному переходнику. Всегда убедитесь, что у вас есть правильный переходник с наружной или внутренней резьбой и правильный размер для каждой трубы, которую вы соединяете, прежде чем собирать ее вместе. Поскольку металлы могут взаимодействовать друг с другом, при соединении меди со сталью следует использовать диэлектрический соединитель из латуни с резиновой прокладкой, разделяющей два металла, чтобы предотвратить коррозию. Какие бы материалы вы ни соединяли, всегда помните о том, как разные материалы взаимодействуют друг с другом, и соответствующим образом планируйте свои соединения.

 Прокладка новых водопроводных линий в вашем доме

Прокладка новых водопроводных линий в вашем доме

Когда вы знаете, что пришло время проложить новые водопроводные линии в вашем доме, вы можете подумать о том, чтобы сделать это самостоятельно, но сначала проведите собственное исследование! Понимание типов труб, навыков и инструментов, которые вам понадобятся, а также другие советы могут помочь в выполнении работы. Большинство домовладельцев вызывают специалиста по сантехнике для такого рода работ, но если вы способны и полны решимости, вы можете сделать этот проект самостоятельно!

Исследования по прокладке новых водопроводных линий

Трубы и фитинги: плюсы и минусы

Есть несколько вариантов, когда дело доходит до труб. Труба PEX представляет собой очень гибкий тип пластика, который легко режется, недорог и может соединяться с медными трубами. Хотя все эти особенности делают ее идеальной для самостоятельного изготовления, труба PEX не подлежит вторичной переработке, требует специальных инструментов и настолько нова, что трудно сказать, как долго она прослужит. Труба из ПВХ — это еще один более легкий тип гибкой трубы, более хрупкий и недорогой. При установке новых водопроводных труб с трубами из ПВХ соединения должны быть соединены клеем, что делает их склонными к протечкам, и для того, чтобы вытащить их обратно, их необходимо разрезать.

В то время как жесткие и гибкие медные трубы дороже и их сложнее установить самостоятельно (их нужно спаивать), медь очень хорошо выдерживает тепло и давление. Он также сохраняет свою ценность и может быть переработан, когда придет время для новой установки. Тем не менее, существуют правила безопасности при использовании свинца и меди, о которых следует помнить, если вы выбираете металлические трубы.

Оцинкованные стальные трубы раньше часто использовались для прокладки новых водопроводов в домах. Несмотря на то, что он чрезвычайно прочен, его трудно разрезать, и в конечном итоге он может разъесть до такой степени, что блокирует поток воды или даже иногда допускает попадание свинца в систему водоснабжения. Его можно заменить при установке новых водопроводов с пластиковыми трубами из АБС или ПВХ.

Инструменты для установки новых водопроводов

Полная установка новых водопроводов

При прокладке новых водопроводов по всему дому сначала проверьте строительные нормы и правила в вашем городе, чтобы убедиться, что вы используете правильные размеры и материалы.

1. Первое, что нужно сделать, это провести медную трубу рядом с водонагревателем и разветвить ее в направлении каждой области, в которую она должна пройти. Вам понадобится труборез, предназначенный для любого типа труб, которые вы используете, чтобы отрезать каждую длину до фитингов.
2. Перед постоянным монтажом новых водопроводных труб подгоните трубы, чтобы убедиться в правильной длине, а затем нанесите клей или припаяйте, чтобы зафиксировать их.
