Монтаж квартирного щитка: Как выполнить монтаж распределительного щита в доме или квартире?

Монтаж электрического щита в доме, квартире: правила и способы

Распределительный электрический щиток служит для размещения УЗО, автоматических выключателей, распределительного устройства, реле, КИП. Иногда там же размещают приборы контроля расхода электроэнергии и дополнительные КИП. Щит – наиболее сложный элемент в электросети любого объекта. Монтаж электрического щитка делается в самом начале работ по организации электросети на объекте.

Электрический квартирный щит

Какой щит выбрать?

Выбор типа электрощита делается на стадии проектирования. Он делается, исходя из количества мест для электроаппаратов, места расположения щита, внешних условий, типа электросети и других параметров. Количество посадочных мест для коммутационных и защитных аппаратов в электрощите должно превышать их число, предусмотренное схемой. Это позволит вносить корректировки в существующую схему электроснабжения вашей квартиры и подключать в случае необходимости дополнительные группы электропроводки без замены распределительного щита.

По способу монтажа различают следующие типы коробов для автоматов электрических:

• Навесные щиты. Эти устройства крепятся к стене, к столбу при помощи анкеров, шурупов и других крепежных элементов. Такие щиты не требуют ниши для своего размещения. Их устанавливают в деревянных строениях, других объектах с открытой электропроводкой, а также на столбах. Электрощит на улице должен иметь пылевлагозащищенное исполнение класса не ниже IP54.

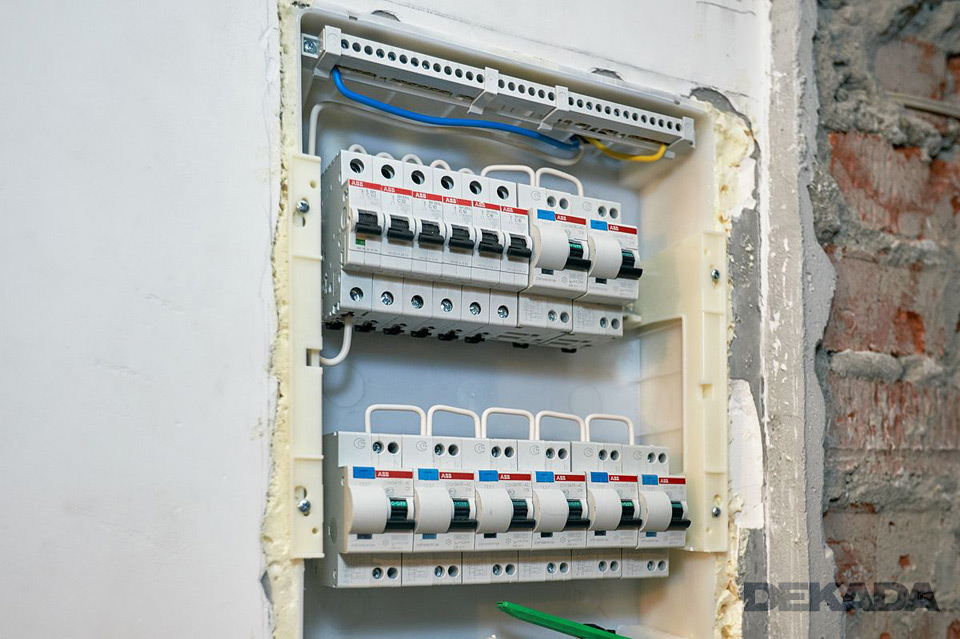

• Встраиваемые щиты. Предназначены для монтажа в специально устраиваемую нишу. Применяют такие щиты для устройства электросетей квартир и других объектов со скрытой электропроводкой.

По материалу корпуса щитки электрические под счетчик и автоматы делят:

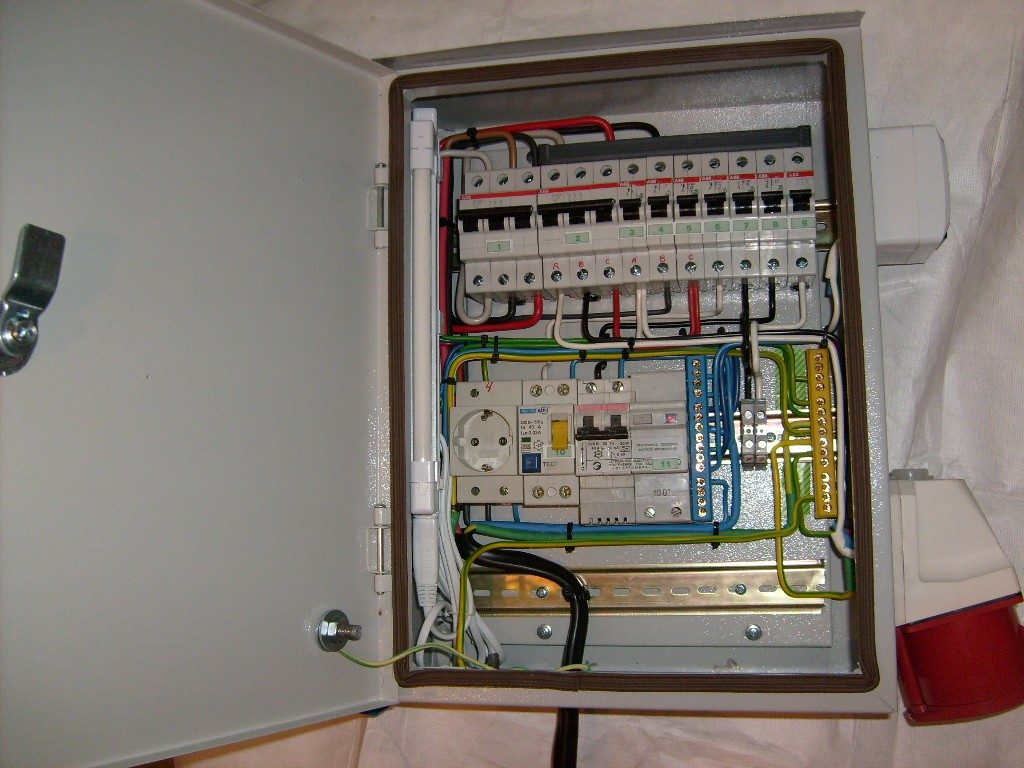

• На короба в металлическом корпусе. Такие устройства чаще всего устанавливают на улицах. Прочный металлический корпус более устойчив к воздействию внешних условий. Модели для монтажа на улицах обычно имеют замок на двери и окно для считывания показаний приборов учета электроэнергии.
• На щитки в пластиковом корпусе. Такие изделия также производят навесного и встраиваемого исполнения. Щиты из термоустойчивого материала пластрон и других устойчивых к температуре полимеров не уступают по противопожарным свойствам изделиям из металла.

Установка щита

Месторасположение электрощита указано на схеме электрооборудования, которую содержит проект электроснабжения объекта. Бокс под автоматы и счетчик устанавливают в доме, квартире, на улице или в специальном помещении. В нем располагают автоматические выключатели для каждой группы электропроводки. Для насосов и другого оборудования большой мощности обычно ставят отдельный автомат и УЗО. Существуют щиты, поставляемые производителем в готовом для монтажа виде. Для частного дома, где используются насосные агрегаты, мощные бытовые электроинструменты, обычно делается сборка щитов на заказ.

Установка щита проходит в несколько этапов:

• Устройство ниши под электрощит для скрытой проводки. Установка в нее корпуса электрощита. В квартире гораздо целесообразней использовать щиты в пластиковом корпусе. Они более безопасны.
• Установка креплений под автоматические выключатели, УЗО. Фиксация клеммников и контактных шин. Посадка элементов на крепления.
• Выполнение электрических соединений согласно схеме сборки в квартире. Вначале подключают счетчик электроэнергии, затем общий вводный автомат, далее УЗО и автоматические выключатели групп электросети. Для бойлеров, электроплит, систем контроля климата, других потребителей большой мощности предусматривают индивидуальные токоведущие линии и аппараты защиты.
•  Проверка правильности контактных подключений. Пуско-наладочные и отделочные работы. Сдача работы заказчику.

Общие правила монтажа электрического щита указаны в ПУЭ и других документах.

Материалы для монтажа щитов

Для соединений внутри щита используют монтажные проводящие изделия марок ПВ 1, ПВ 3. Сечение этих проводов зависит от мощности подключаемых потребителей. Диаметр токоведущей жилы провода для монтажа электрощитка должен быть не меньше диаметра вводного кабеля или провода. Самый часто встречающийся вопрос, возникающий при сборке щитка, “Какой автомат для электрического щита выбрать?”. Номинальный ток и напряжение, а также другие параметры этих аппаратов содержатся в проекте электроснабжения. Целесообразно приобрести изделия известных компаний, например, IEK, ДЭК, Сименс, Schneider Electric и других. УЗО для электрощита также подбирают, исходя из характеристик и производителя.

УЗО и автоматический выключатель для монтажа в щит

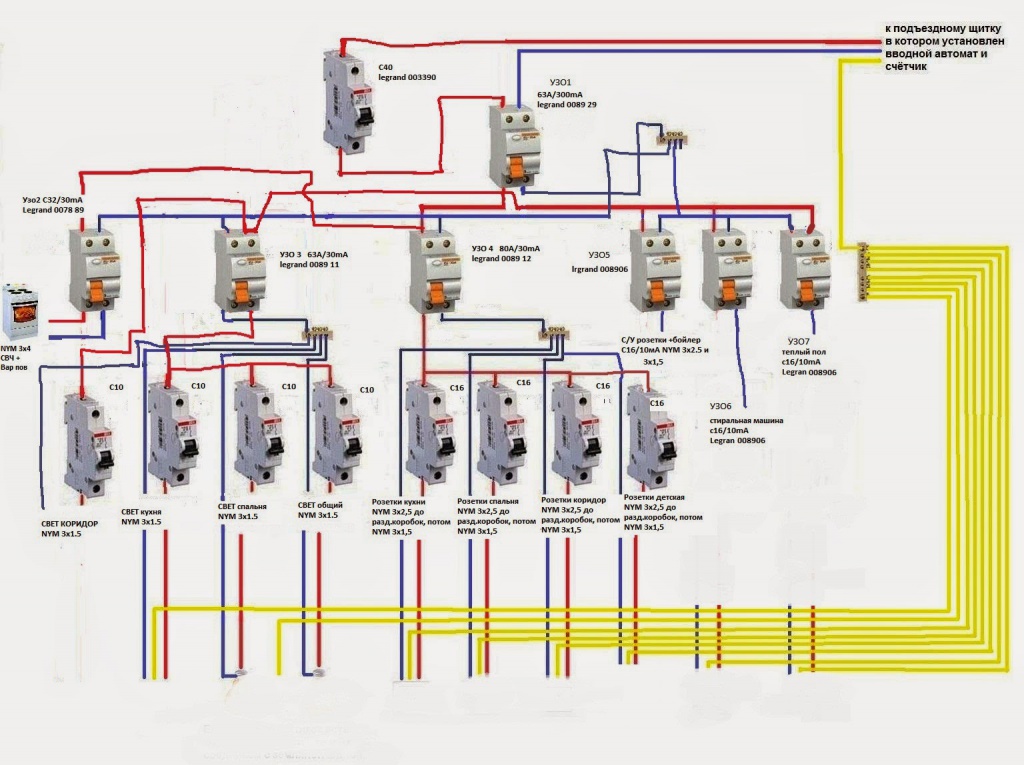

Схема электрического щита

Схема квартирного электрощита также выполняется на стадии проекта. Потребители объединяют по группам согласно схеме электроснабжения. Для агрегатов и приборов, требующих специальных схем защиты, возможности локального отключения, а также мощных потребителей предусматривают индивидуальные линии электропроводки и отдельный автомат или УЗО. Схема подключения проводов в электрическом щите – необходимый документ для правильной сборки и монтажа.

Сборка своими руками

На подготовительном этапе сборки электрощитка своими руками организовывают рабочее место, подготавливают корпус к установке. В заранее выбранном месте устраивают нишу для его скрытой установки, устанавливают крепежи для накладных щитков. Подгоняют провода и кабели линий электропроводки по длине. Далее приступают к монтажу электрических элементов щита. Устанавливают крепежные кронштейны на корпус, привинчивают заземляющие и зануляющие шины, DIN-рейки. Делают монтаж автоматов в щитке, а также УЗО и других электроаппаратов.

Далее присоединяют к ним провода и кабели всех групп электропроводки и потребителей, для которых предусмотрены отдельные токоведущие линии. Это самый ответственный этап работы при монтаже.

Ошибки могут привести к коротким замыканиям, пожарам, электротравмам и другим неприятным последствиям.

Затем проверяют качество соединений и правильность сборки. Далее включают вводный автомат и поочередно подают напряжение на каждую группу, проверяют работоспособность УЗО. Все выявленные проблемы ликвидируют на месте. Подлючение электрощита завершает маркировка автоматов и УЗО согласно схеме электропроводки. Качественная сборка и монтаж электрощитов – одно из главных условий долгой и безопасной эксплуатации всей электрики в частном доме и квартире.

Собрать щиток с автоматами в доме без опыта и профильного образования или доверять эту работу ремонтным бригадам “с улицы” – значит подвергать риску свое жилище, здоровье и жизнь. Эта работа требует соблюдения всех норм и правил, наличия опыта и знаний исполнителя. Кроме того, перед монтажом необходимо рассчитать пожарную нагрузку электрического щита, а также делать другие расчеты. Целесообразно доверить такую работу профильным фирмам.

Сборка электрощита – правила, схема и монтаж

Работы по сборке, а также подключению щита можно разделить на отдельные этапы. На каждом из них есть свои правила и особенности. Придерживаясь их, можно собрать электрощит, который обеспечит высокую степень энергозащиты.

Этап 1. Оценка и формирование групп потребителей. На данном этапе нужно выделить потребителей с наибольшей мощностью (2 кВт и более). К ним относятся электрические печи, плиты, водонагреватели, стиральные машины, тёплый пол. Таких потребителей рекомендуется подключать отдельной группой.

Также рекомендуется создание отдельных групп для освещения, розеток.

Для подбора оборудования нужно суммировать данные по мощностям каждого потребителя (указывается в паспортах), а также прибавить около 30% запаса прочности. По результату расчетов подбираются компоненты: коммутирующие устройства, автоматические выключатели, УЗО и пр.

Этап 2. Составление схемы. Готовая схема электрощита позволяет наглядно представить будущее расположение элементов в щитке. Это облегчит процесс сборки, а также возможного ремонта или модернизации. На схеме необходимо выделить группы пользователей, а также обозначить очередность подключения компонентов.

Этап 3. Выбор электрощита и места для его установки. На этом этапе происходит расчет, а также подбор оборудования, выбор места расположения, а также покупка щитовой коробки. Эта стадия подготовки наиболее важная, т.к. допущенные ошибки могут сказаться на итоговом результате. Подбор щитовой коробки необходимо выполнить в следующей последовательности:

3.1. Подбор компонентов по группам потребителей и расчет количества модулей. По составленной схеме нужно определить, какое именно потребуется оборудование и какой мощности. Вот основные элементы, которые устанавливаются в электрический щит:

• Вводной рубильник – служит для подвода питания к щитку, а также позволяет быстро отключить электроснабжение.
• Счетчик – производит замер потребленной электроэнергии.
• Реле напряжения – защищает технику от чрезмерных скачков напряжения.
• Измерительные приборы (вольтметр, амперметр) – эти приборы подключаются при необходимости визуального контроля напряжения и силы тока. При установке реле напряжения RBUZ или мультифункционального реле RBUZ нет необходимости в дополнительных измерительных приборах.
• Автоматические выключатели – устанавливаются для защиты от замыканий, а также перегрузок. Так, например, потребители с мощностью 2 кВт и более подключаются через автоматический выключатель 25А или 32А. Для подключения розеточных линий и линий освещения достаточно автоматов 10А или 16А.
• УЗО или дифавтоматы – необходимый элемент для защиты от утечки (удара током). Желательно ставить УЗО на каждую выделенную линию.

Также для подключения потребуются специальные гребёнки, клеммы, шины, кабели и пр.

После того, как перечень компонентов определен, нужно рассчитать, сколько места они займут и какого размера нужен щит. Размеры элементов стандартные и определяются по количеству модулей – 1 модуль равен 17,5 мм. Также следует предусмотреть некоторый резерв места для будущей модернизации.

Нужно обратить внимание на качество элементов, которые будут установлены в электрический щит. Не следует приобретать дешевые некачественные изделия, т.к. от этого зависит не только стабильность электроснабжения квартиры или дома, но и энергобезопасность. Компания DS Electronics — производитель качественных реле напряжения и многофункциональных реле RBUZ. На все реле RBUZ действует гарантия 5 лет.

3.2. Выбор места установки. Часто строители предусматривают для установки щита специальную нишу, но если этого нет, то придется или делать выемку самостоятельно или воспользоваться навесными моделями.

При выборе места нужно учитывать, что к нему должен быть свободный доступ. Запрещается размещение в шкафах или любой другой мебели. Также щиток должен быть достаточно отдален от различных нагревательных приборов, газового оборудования и пр. воспламеняющихся материалов. Рекомендуемое расстояние от пола до щитка – 1,5 – 1,7м, до дверного проёма – минимум 15 см.

3.3. Выбор электрического щита. Размер коробки должен соответствовать расчетной величине по количеству модулей, а также размеру ниши. Щитовая коробка может быть изготовлена из металла или негорючего пластика. При покупке обязательно проверяйте наличие паспорта и сертификата, в которых указаны данные о производителе, материалах, правилах эксплуатации и пр.

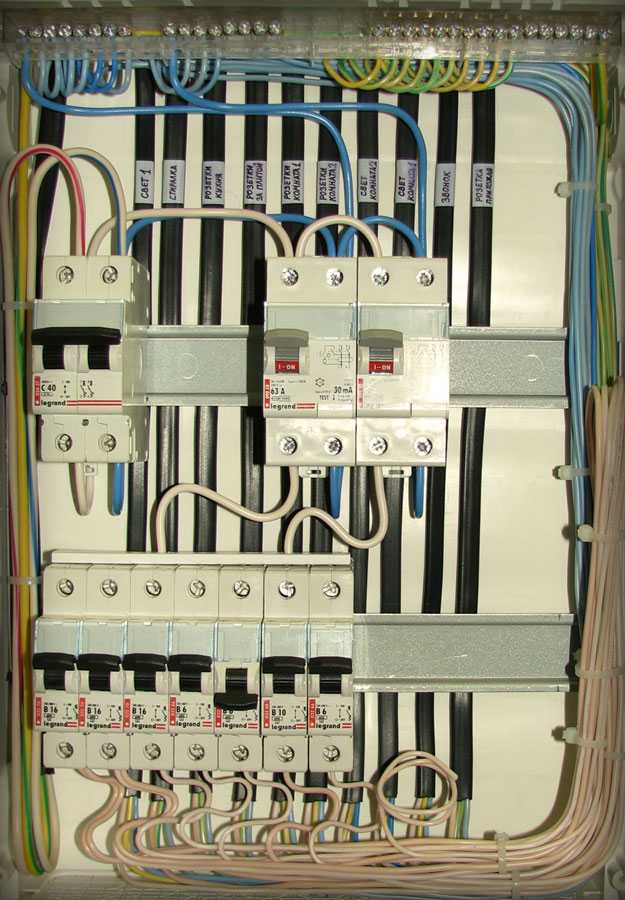

Этап 4. Непосредственная сборка электрического щита. Обычно щитовая коробка оснащена специальными съёмными направляющими, к которым крепятся DIN-рейки для установки оборудования. Предварительную сборку удобно выполнять на столе.

Для монтажа оборудования чаще всего используется линейная или групповая схемы подключения. Линейная подразумевает установку элементов один за другим. Она проста в реализации, но в случае аварии сложно будет установить источник неисправности.

При групповом подключении модули подключаются группами на каждую линию потребителей. Такая схема более сложная в сборке, но позволяет сразу определить проблемную зону по сработавшим автоматам.

Сборка элементов щита должна происходить в следующем порядке:

1. Установка и закрепление модулей на DIN-рейки по предварительно составленной схеме.
2. Подключение элементов к вводному рубильнику при помощи гребёнки.
3. Подключение фазы при помощи кабелей с наконечниками.
4. Установка нулевой шины.
5. Проверка надёжности соединений при помощи отвёртки.
6. Подключение автомата ввода к питанию и проверка правильности срабатывания элементов.
7. Проверка напряжения на элементах при помощи мультиметра.

Этап 5. Монтаж электрощита и его подключение. Установка электрощита производится после окончания всех пыльных ремонтных и отделочных работ. Корпус закрепляется на выбранном месте, внутри при помощи саморезов фиксируются направляющие с DIN-рейками и оборудованием. Устанавливаются шины рабочего (N) и защитного (РЕ) нуля. Подводятся, а также закрепляются провода.

Перед введением щита в эксплуатацию нужно убедиться, что собраны и подключены все элементы электросистемы: выключатели, розетки, распределительные коробки и пр.

Заключение

Современный электрощит позволяет обеспечить не только бесперебойную работу внутренней электросети. Он также способен защитить технику и людей от возможных аварий, а также утечек электричества. Именно поэтому так важно внимательно подходить к выбору каждого элемента и не экономить на качественных приборах.

Оцените новость:

Поделиться:

Как установить и собрать электрощит в квартире

• Общие вопросы по электрощиту
• Монтажно-щитовое устройство
• Приступаем к внутреннему монтажу
• Инструкции по сборке
• Что еще нужно знать?

Монтаж распределительной коробки своими силами

Значение распределительной коробки в квартире в системе электроснабжения дома чрезвычайно велико. Электропроводка не может эффективно и правильно функционировать без правильного распределения потребителей электроэнергии, а пожаро- и электробезопасность будет сведена к минимуму при наличии необходимых элементов безопасности. Конечно будет лучше, если прокладкой проводов и монтажом оборудования будут заниматься специалисты, но при изучении вопроса (в этом вам поможет данная статья) вы сможете смонтировать распределительную коробку своими руками без особых усилий. и стоимость, собирая простую схемотехнику. Главное понять, какие бывают схемы электроснабжения, какое оборудование необходимо выбрать, как рассчитать электрическую нагрузку, как правильно и равномерно.

Общие вопросы по электрощитам

На данный момент существует два типа электрощитов. Первый — старый и уходящий в небытие — щиток с предохранителями (или пробками), которые были одноразовыми, а для замены их нужно было откручивать, и современные устройства, оснащенные системами пакетного переключения (пистолеты). Конечно, лучше использовать современные технологии, ведь они превосходят устаревшие системы по надежности, безопасности и долговечности, да и места занимают меньше, но ремонту не подлежат. В магазинах можно купить плиты как уже со встороенными прерывателями, так и пустую «коробку» и уже установить необходимое оборудование.

Электрощит в квартире, схема электроснабжения которого может варьироваться, а количество потребителей и их мощность со временем могут расти, необходимо выбирать с дополнительными местами под выключатели.

вводной автомат, как правило способный одновременно отключать и «фазу» и «ноль», следует выбирать исходя из общей нагрузки квартиры. Величина тока и его защитные характеристики выше, чем у вспомогательных машин. Обычно для двух- и трехкомнатных квартир подходит автомат на 32-40 ампер (порядка 7 кВт), если нагрузка меньше, автомат может взять 25 или 16 ампер.

Что касается вспомогательных машин, устанавливаемых на «фазу», то они необходимы для защиты отдельных помещений или устройств. Специалисты советуют ставить автомат на каждого потребителя, мощность которого превышает 1,5 кВт (баки отопления, стиральные машины и т.п.). Таблица примерных электрических нагрузок расположена ниже.

Таблица 1 — ориентировочная мощность бытовых приборов.

УЗО (выключатель) — чрезвычайно полезный прибор, если вы хотите в разы поднять уровень электрозащиты. Реагирует на малейшие токи утечки и напряжения, мгновенно обесточивая цепь. При наличии в доме санузлов и детских комнат, оборудованных электроприборами, выбор УЗО будет играть особо важную роль.

Распределение питания УЗО

Крепление и щиток устройства

Крышка электрического корпуса или abb legrand бывает двух видов:

1. Закрытая (Встраиваемая в стену).
2. Открытый (защитный экран крепится непосредственно к вертикальной поверхности).

Выбор типа монтажа в основном зависит от типа электропроводки — при открытом монтаже идеальна поверхностно-экранированная — щиток не требует специальной подготовки места, крепления к стене обычными дюбелями, гвоздями или шурупами» саморезы» (все зависит от материала стены).

Если проводка скрытого типа (т.е. встроенная в стену), оптимальным вариантом является установка закладного щитка. Тут все сложнее, потому что придется клевать стену. Главное не забудьте убедиться, что позволяет установить толщину стеновой панели. После создания ниши ее смазывают крепежным раствором из гипса или алебастра, а в короб встраивают «коробку». Удобнее использовать пластиковый щиток. Верхняя часть должна содержать вводные автоматы, которые располагаются под прилавком. Он крепится винтами. Монтаж счетчика производится после завершения работ, связанных с электрооборудованием. Это происходит из-за свинцовой пломбы.

Крепление распределительной коробки должно производиться на твердой поверхности — в таком месте, где к нему было бы легко добраться и обслуживать.

По правилам устройства щитка устанавливается в стороне от газовой и водопроводной трубы. Он должен располагаться на ровной поверхности стены с максимальным уклоном 1,5 градуса на высоте 1,5 метра от пола. Если нет возможности расположить прилавок вдали от мест возможного повреждения, его можно убрать в шкаф, оборудованный смотровым окошком. Фиксация проволоки может осуществляться с помощью бинтовой вязки.

Для проводки на чердаке необходимо оставить небольшой отрезок провода, т. к. не допускается скручивание провода в бухте. Если вы делаете электропроводку на чердаке, кабель размещают в металлической трубе с заземлением.

Что касается материалов, из которых изготовлены экраны, то это может быть как металл, так и термостойкий пластик. Второй вариант удобнее в сборке и эксплуатации, безопаснее, да и внешний вид у него привлекательнее.

Итак, при установке сама коробка была разобрана, Теперь посмотрим, как устроена электрическая плата.

В основном все щиты электрические одного типа, но есть основные факторы, по которым они собираются, сюда входят:

• количество потребителей электроэнергии;
• суммарная потребляемая мощность электрической энергии;
• мощности каждого пользователя;
• место электроустановки;
• количество фаз;
• наличие заземлителя;
• узел наличия электрической энергии.

На автомат включения подается напряжение (лучше, если двухполярное) и поступает на однофазный узел учета электроэнергии, откуда поступает на УЗО. Далее происходит прямое и раздельное распределение нагрузок по фазам с помощью автоматических выключателей и других УЗО. например, автоматы будут отдельно на освещение, на розетку и на мощных потребителей.

Аппаратная распределительная коробка с трехфазной системой электроснабжения аналогична, Только автомат размыкания, УЗО и трехфазный электросчетчик будет, а вся система будет больше как по размерам, так и по количеству автоматов и подключению проводники.

Приступаем к внутреннему монтажу

Теперь посмотрим, как собрать электрощит. Прежде всего, в щите, с помощью винтов, крепящихся на DIN-рейку. Потому что это сама металлическая пластина, к которой в дальнейшем будут крепиться все коммутационные устройства. Для создания нужной длины можно легко распилить ножовкой.

В дополнение к DIN-рейкам на кожух щита устанавливаются клеммные колодки (разные распределительные шины). Их роль заключается в подключении нулевого проводника. Если в квартире или доме ветхого типа и вся система выполняется только по фазе (3 фазы) и работает на ноль (выполняется провод синего цвета), то только одна клеммная колодка. Если система спроектирована по правилам, и есть дополнительный желто-зеленый проводник (защитный ноль или земля), необходимо поставить еще одну шину. На данный момент времени в продаже имеются шины, конструкция которых позволяет монтировать их на DIN-рейку, как станки.

После монтажа DIN-рейки приступайте к креплению автоматических выключателей. Современный дизайн позволит сделать это очень быстро, достаточно плоской отверткой на верхнюю сторону оттянуть защелку автомата, поставить автомат на DIN-рейку и снять отвертку. Удаление осуществляется аналогично.

Инструкция по сборке

Далее пошаговое описание, как собрать однофазный электрощит:

1. Строго соблюдать технику безопасности!
2. Изготавливаем необходимое количество креплений DIN-рейки к панели.
3. После их присоединения схема устанавливается согласно выбранному необходимому количеству автоматов, УЗО, нулевой резины. Следует помнить, что по правилам вводная машина должна располагаться слева вверху.
4. Установить электросчетчик (если позволяет место). Это конкретное оборудование, требует специальных знаний, поэтому лучше всего просто подвести к нему провод и вызвать контроллер от электросбыта, который произведет правильное подключение, а заодно будет действовать и пломбировать счетчик.
5. Подключение вводного автомата. Было бы лучше, если бы фазы суммировались снизу. В дальнейшем это упростит задачу при установке перемычек между пушками.
6. Объедините все автоматы и специальные перемычки УЗО. В вопросе: «Как построить электрощит?» На этот момент стоит обратить внимание.

   Сборка распределительного щита

Компаунд может изготавливаться тремя способами:

1. С многожильным медным проводом с наконечниками втулки типа НШВИ.
2. Собственноручно изготовьте полотна в виде П-образных отрезков медной проволоки.
3. Использование специальных изолированных стержней, называемых гребенками. Эта шина удобна в плане установки и не занимает много места, плюс в несколько раз уменьшает количество соединительных проводов.

Следующие действия:

1. После того, как вы выполнили все необходимые действия по сборке электрощита, приступайте к разделке и соединению проводов.
2. С перегородками все просто — счищаем ножом лишнюю изоляцию.
3. после снятия желательно припаять оголенные концы или снабженные специальной обжимкой, которую тоже лучше припаять.
4. Производим подключение проводов к автоматам — клеммы должны быть хорошо затянуты отверткой, слабый контакт впоследствии приведет к разрушению накала и токоведущих частей.
5. Заземляющий проводник всегда соединяется с машиной непосредственно с заземляющей шиной.
6. Нулевой проводник подключен к нулевой шине. Если используется защита обычного автомата (кроме индукционной) — ноль идет напрямую, если защита выполнена УЗО — ноль идет через подключаемую линию.

Что еще нужно знать?

Установка распределительной коробки и сборка — это не только умение правильно собрать схему. Также нужно знать некоторые нюансы, чтобы потом не жалеть о потраченном времени и силах.

1. На покупке платы ни в коем случае нельзя экономить! Дешевизна щита явно указывает на некачественные материалы, из которых он изготовлен. Дешевый пластик со временем желтеет и становится ломким. Огнестойкость также может быть низкой.
2. Купить лучшие модули щита резерв. Он должен уметь маневрировать в широких пределах.
3. Вы должны подписать установленные машины! Через некоторое время вы не можете вспомнить, машина для которой используется. Часто в комплекте с электрощитом идет клейкая бумага, служащая как раз для этой цели.
4. Спустя полгода, после сборки, необходимо произвести протяжку контактов.
5. Периодическая проверка УЗО нажатием соответствующей кнопки.
6. Лучше покупать технику известных брендов. Такие рекламные щиты полностью подготовлены для легкой, качественной и безопасной прокладки кабелей и установки предохранительных устройств. например, сборка электрощита legrand или abb, занимает меньше времени за счет наличия необходимых комплектующих.
7. Для удобства у нас есть разводка по обеим сторонам шины. Заземление — снизу, ноль — сверху.
8. Если в доме есть дети, Вам необходимо купить щит с замком или оборудовать таковым.

Следует помнить, что производить сборку и установку электрощита Legrand, ABB или другого оборудования фирмы необходимо строго на отключенных линиях электропередач, предварительно проверив напряжение.

Для присоединения собранной панели к действующей системе необходимо привлечение сотрудников заинтересованных организаций. За многоквартирными домами выступают представители кондоминиумов или ЖЭКов.

В завершение, после всего процесса сборки и подключения, необходимо закрыть или закрутить крышку, чтобы проверить свою работу, подав напряжение на токопроводящую часть вашего щитка.

Схема установки с тремя вводными фазамиСхема однофазного подключенияСхема электропроводки квартиры
