Обычно установка дымохода через стену требуется в том случае, если система отопления оборудуется в уже построенном частном доме. Также аргументом в пользу вывода дымоходной трубы через стену (кирпичную, каркасную или деревянную) может быть экономия места или особенности конструкции здания, не позволяющие вывести ее вертикально через крышу. Существуют правила установки и определенные требования к наружной системе выведения продуктов горения, чтобы она могла эффективно и безопасно эксплуатироваться.

Как вывести дымоход через стену и особенности монтажа

Необходимо точно рассчитать диаметр и длину трубы, которые определяются мощностью котла (или другого отопительного прибора), а также учитываются другие параметры. Неверный расчёт диаметра и длины дымохода приводит к плохой или избыточной тяге, большому перерасходу топлива и другим негативным последствиям

Выход дымохода в стену при монтаже с газовым котлом должен быть под углом 90 градусов и его необходимо делать строго горизонтальным. Другие отопительные приборы (печи, камины, котлы, буржуйки) позволяют использовать различные переходы и тройники, в том числе 45 градусов (входящие в базовый ассортимент компании «Феникс»).

Горизонтальный переход не должен быть длиннее одного метра, а его оптимальная длина составляет 60 см.

Все вертикальные конструкции должны быть строго перпендикулярны

Рядом с отверстием стены для дымоходной трубы не должно быть никаких коммуникаций.

Вне зависимости от материала изготовления стены, а тем более в том случае, если устройство дымохода осуществляется через стену деревянного дома, требуется неукоснительное соблюдение правил противопожарной безопасности. Стена должна быть надёжно защищена огнеупорным и теплоизоляционным материалом.

Крепежные элементы, предназначенные для фиксации дымоотвода к стене, нужно устанавливать на расстоянии 100-150 см друг от друга.

Преимущества монтажа дымохода через стену

Несмотря на то, что это не самый распространенный способ установки, у него достаточно плюсов:

• экономия пространства в бане, жилой комнате или другом помещении дома или предприятия;
• возможность установки на любом этапе строительства, а также после его завершения;
• простая схема установки;
• высокая пожаробезопасность;
• простота обслуживания.
• проблемы с тягой регулируются наружным дымоходом по высоте намного проще, при этом не затрагивается узел прохода трубопровода через стену и участок до отопительного прибора.

Можно использовать коаксиальные, одноконтурные (моно) или двухконтурные (сэндвич) модели. Неметаллические – одностенные кирпичные и бетонные – самые сложные в исполнении, а при подключении настенного 2-х или 1-контурного газового котла они в принципе не подходят, используются преимущественно при вертикальной конфигурации системы (через кровлю).

Сэндвич-дымоходы через стену от компании «Феникс»

Для производства сэндвич-труб используется коррозионностойкая нержавеющая сталь (Aisi 430, Aisi 409, Aisi 304, Aisi 310, Aisi 316, Aisi 321, пр), толщиной от 0,4 до 1 мм. Доступны диаметры от 100 до 1000 мм. Полная герметичность обеспечивается высокоточной TIG-сваркой швов. Толщина изоляционного слоя может составлять 30, 50 или 100 мм. Он выполнен из базальтового волокна, обеспечивающего устойчивость к перепадам температур, образованию конденсата и сажи. Гарантия на изделия – до 15 лет.

Модульная конструкция, а также наличие большого ассортимента фасонных деталей (отводов, переходов, тройников и пр.) обеспечивает простой и быстрый монтаж. Установку системы отвода продуктов горения могут провести специалисты компании или надежные региональные подрядчики.

Новые публикации

03 ноя 2022, 02:46

Как проверить дымоход

При эксплуатации газовых приборов необходимо вовремя и внимательно проводить профилактику

читать подробнее

03 ноя 2022, 02:45

Возгорание сажи в дымоходах из нержавейки

При интенсивном горении топлива в печном оборудовании накапливается большое количество сажи

читать подробнее

03 ноя 2022, 02:43

Элементы дымохода

Любой дымоотвод включает в себя помимо основных прямолинейных участков также дополнительные детали

читать подробнее

03 ноя 2022, 08:23

Почему нет тяги в дымоходе?

Что влияет на тягу в дымоходе? Как увеличить тягу в дымоходе?

читать подробнее



Дымоход через стену — как правильно вывести

0

Устройство и установка дымохода через стену

5 (100%) голосов: 2

Бывают случаи, когда выводить дымоходную трубу обыденным способом — через крышу — не удается, и тогда приходится обустраивать дымоход через стену. Для того, чтобы функционирование дымохода было максимально эффективным, необходимо подобрать наиболее подходящие трубы под котёл, качественно выполнить монтаж дымохода, и, по мере надобности, утеплить его.

• Достоинства и недостатки дымохода через стену
• Установка
• Монтаж дымоотвода
• Основные правила установки
• Утепление наружного дымохода

Кирпичные дымоходы, которые когда-то были очень популярны, теряют свою актуальность, и сегодня все чаще используются стальные сэндвич-трубы. Данные изделия отличаются простотой монтажа, дешевизной. Поверхность у них гладкая, утеплять эти трубы не нужно.

Выполняя вывод дымоход через стену вы получите преимуществ:

• дымоходная труба практически полностью выступает на улицу, а не проходит через весь дом;
• монтаж изделия вы можете выполнить и на самом этапе строительства, и уже после того, как дом будет возведен, например, при монтаже отопительной системы;
• не придется делать отверстия в перекрытиях в том случае, когда котёл располагается на первом этаже здания, высотой в несколько этажей;
• сохраняется целостность кровли;
• выполняя сборку и монтаж дымохода через стену особых сложностей не возникнет.

Дымоход через стену в деревянном доме

Несмотря на большое количество достоинств, минусы у конструкции также имеются и их необходимо учитывать:

1. Обязательным условием для установки дымохода через стену является утепление труб.
2. Внутри или снаружи дома под такой дымоход нужно будет выделить достаточно большой горизонтальный участок.
3. По словам специалистов у наружной газоотводящей трубы невысокая производительность.
4. Навряд ли изделие будет подходить под дизайн помещения, поэтому здесь придется заморочиться.

Устройство дымохода через стену

Установка

Прежде чем приступить непосредственно к монтажу, необходимо произвести ряд подготовительных мероприятий, среди которых расчёт мощности котла, определение оптимального диаметра труб, а также толщины теплоизолирующего слоя.

Очень важно, чтобы значение диаметра внутренней трубы не было меньше, чем диаметр патрубка на котле. Котёл выбирают исходя из критерия отапливаемого объёма, и только после этого под него подбираются составляющие элементы для дымохода.

Если диаметр трубы больше диаметра патрубка, то посреди них необходимо разместить переходник.

Осуществляя установку труб определенного диаметра, необходимо принимать во внимание показатели мощности отопительного прибора. Так, для котлов с мощностью до 3,5 кВт диаметр труб должен составлять 8 см, для оборудования с мощностью от 3,5 до 5,2 кВт нужны трубы с диаметром 9-11 см, для изделий с мощностью от 5,2 кВт — диаметр труб должен быть больше, чем 11 см.

Также необходимо принимать во внимание и толщину теплоизоляционного слоя. При рабочем температурном режиме 250°С, как у газового котла, слой базальта должен быть как минимум 3 см.

Для дровяных и жидкотопливных котлов с рабочей температурой 400°С – уже 5 см.

Монтаж дымоотвода

Осуществить вывод дымохода через стену можно двумя способами:

1. Трубы внутри помещения надо поднять на небольшую дистанцию от потолка, где и выводят их на улицу.
2. От патрубка котла сразу же в горизонтальном положении ведут трубы сквозь стену. Преимущество такого способа в том, что образуется меньшее количество колен, а это положительно сказывается на производительности дымохода.

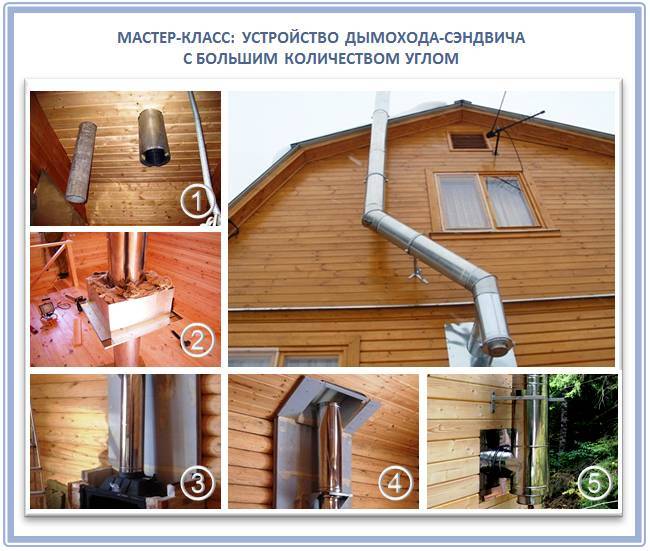

Выполнять сборку сэндвич-трубы при монтаже вертикальной части дымохода можно в двух вариациях – «по дыму» либо «по конденсату».

Сборка дымохода «по дыму» и «по конденсату»

Осуществляя установку трубы по дыму газ и продукты сгорания движутся вверх, однако здесь придется столкнуться с таким негативным моментом, как образование конденсата, который скапливается в трубе. Этот метод обрел популярность в случаях, когда дымоход собирается через кровлю. Здесь практически вся труба располагается в доме, и конденсата образуется не так много.

Как бороться с конденсатом?

Монтаж по конденсату — это способ установки, при котором труба своим расширенным окончанием направлена вверх.

При такой сборке конденсат просто стекает по трубе в стакан. Недостаток такого метода заключается в том, что дым может просачиваться, если участки на стыках плохо загерметизированы.

Сборка по конденсату применяется при проходе дымохода через стену: при этом конденсат направляется в стакан, а дым выходит из стыков на улице. Это никак не скажется на самочувствии и здоровье жильцов дома.

Основные правила установки

Для того, чтобы функционирование дымохода было максимально эффективным, в процессе монтажа необходимо соблюдать ряд правил и рекомендаций от которых будет зависеть не только производительность установки, но и безопасность.

Основные требования, предъявляемые к установке дымохода через стену:

1. Важно, чтобы труба возвышалась над коньком, хотя бы на 50 см, а лучше на 100 см. От этого зависит сила тяги. От этого напрямую зависит сила тяги.
2. Общая длина вертикальной части трубы в идеале должна составлять 5-10 метров, если труба находится на большем расстоянии, то тяга будет слишком сильной, и топливо очень быстро прогорит. Если длины трубы будет не хватать, то тяга наоборот будет слабой, а соответственно и работа отопительного прибора будет не очень эффективной.
3. Чтобы не произошло оплавление теплоизолятора, первый сегмент дымохода должен состоять из одноконтурной трубы. Необходимо сделать стык с сэндвич-трубой, при этом выдержав дистанцию, достаточную для того, чтобы в процессе эксплуатации не произошло перекаливание крепежа.
4. Котёл надо поместить на металлический лист. Изолирование стены от котла выполняется точно также. Для деревянных домов, согласно СНиП, необходимо, чтобы котёл и дымоход располагались на расстоянии не менее 45 см от элементов здания, которые могут загореться, и 25 см от деталей, выполненных из малогорючих материалов. Чтобы выходное отверстие для трубы не было слишком большим, древесину нужно обшить металлом, и в этом случае выходное отверстие может составить не 45, а 25 см.
5. В готовое отверстие надо поместить металлический короб, через который проводится труба, причём без каких-либо соединений, потому что при необходимости доступ к ним будет очень непростым. Полости в стене надо заполнить теплоизолирующим материалом, которому не страшно горение.
6. Далее необходимо выполнить зашивку отверстия трубы снаружи и изнутри. Для этого используется металлический лист.
7. Затем, при помощи кронштейнов, нужно зафиксировать опорную площадку для дымохода снаружи здания, а на выходном отрезке трубы следует разместить тройник. Низ трубы съёмный, он имеет форму стакана и в него попадает конденсат, который образуется в процессе горения топлива. Зачастую стакан снабжают краном и шлангом для слива. Конденсат является токсичным веществом, поэтому сливать его лучше вдали от дома.
8. Дымоход вверху крепится также посредством кронштейнов, которые располагаются один от другого на расстоянии не более метра. Для защиты от осадков сверху на трубу надевается колпак.
9. Для качественной герметизации стыков, их необходимо обмазать жаростойким герметиком, после чего участок стыка надо стянуть хомутом.

Зачем нужен искрогаситель на дымоход?

Утепление наружного дымохода

Как уже отмечалось, самый оптимальный вариант дымохода, — это использование сэндвич-трубы, которая не только отличается простотой монтажа, она также не требует дополнительного утепления.

Если для дымоотведения используется одноконтурная труба, тогда нужно вмонтировать её в короб, где расстояние между стенками короба и трубы заполняется базальтовым теплоизолятором. Также в качестве утеплителя можно применить фольгу или другой негорючий материал, но сверху трубу обязательно нужно укрыть плотным слоем теплоизолирующего негорючего материала.

Подводя итог всего вышеописанного, стоит сказать, что произвести установку дымохода через стену — достаточно просто. Если вы будете точно соблюдать технологию монтажа, то эта процедура не отнимет у вас много времени и сил, а отопительный прибор будет радовать эффективностью работы и хорошей тягой.

Теги: выбор дымохода

Как установить двустенный дымоход через потолок или стену

Двойная дымоходная система невероятно универсальна — вы можете провести ее через стены и потолки, как снаружи, так и внутри, в соответствии с вашими потребностями!

Однако, как и при любой установке дымохода, безопасность всегда на первом месте. Когда профессионал устанавливает вашу двустенную систему дымохода, необходимо помнить о ряде правил и рекомендаций.

Есть также множество специальных деталей, которые вам нужно найти — все это вы можете найти в Интернете на сайте Trade Price Flues!

Хотите лучше понять, как провести двустенный дымоход через потолок или стену? Продолжайте читать…

Используйте двустенную трубу только для прохода через потолок или стену

Двустенную трубу можно использовать ТОЛЬКО для прохода через потолок или стену. Этот тип трубы обладает высокой изоляцией, поэтому предназначен для этой цели. Одностенная неизолированная печная труба достигает чрезвычайно высокой температуры, поэтому ее нельзя пропускать через стену или потолок.

Вы также должны убедиться, что вы переоборудовали одностенную печную трубу в двухстенную дымоходную трубу не менее чем на 150 мм, прежде чем проходить через стену или потолок.

Проверьте необходимое расстояние до горючих материалов

При установке двустенного дымохода через потолок или стену важно знать необходимое расстояние до горючих материалов. Это жизненно важно для предотвращения перерастания горячих поверхностей в пожары в доме.

Двустенный дымоход так хорошо изолирован, что требует меньшего количества дымохода, чем одностенный. Это будет указано производителем, который производит ваш дымоход.

Монтаж двустенного дымохода через потолок в другое помещение…

При выводе двустенной дымоходной трубы через потолок в другое помещение наверху необходимо использовать вентилируемые противопожарные пластины.

Состоит из трех частей, как показано ниже. Верхняя пластина находится на противоположной стороне потолка — на полу комнаты выше. Он должен лежать на лагах половицы и привинчиваться на место.

Нижняя пластина затем привинчивается к потолку внизу — немного похоже на бутерброд!

Двустенная труба проходит через отверстие посередине и удерживается на месте с помощью хомута, расположенного сверху верхней пластины.

На фото: Комплект опор для вентилируемой противопожарной перегородки — нержавеющая сталь

Избегайте соединения двух частей двустенной трубы вместе в пространстве между потолком и полом под ней. Это предусмотрено строительными нормами, так как они должны быть видны для осмотра.

Установка двустенного дымохода через чердачное помещение…

При монтаже двустенного дымохода через потолок в чердачное помещение вентиляция противопожарных плит не требуется — при условии, что балки открыты и нет пола поверхность! Если у вас на чердаке установлен пол, вам все равно понадобятся вентилируемые плиты.

Двустенный дымоход должен быть закрыт при проходе через чердачное помещение. Это не должно быть что-то обширное — часто используется простая рама с сетчатым покрытием. Просто убедитесь, что он описывает необходимое расстояние до горючих материалов.

Установка двустенного дымохода через крышу…

Теперь, когда вы проводите двустенный дымоход через крышу, вам понадобится кровельная опора. Это дает некоторую поддержку системе через стропила.

На фото: Опора крыши — Нержавеющая сталь

После того, как вы установили двойную стену через крышу с правильной опорой, вам нужно будет герметизировать ее соответствующим окладом дымохода. Это предотвращает попадание дождя, снега, града и любой другой влаги! — от попадания в щель, оставшуюся между дымоходом и крышей.

В Trade Price Flues у нас есть ряд различных типов облицовки дымохода, подходящих для всех стилей крыш, независимо от того, есть ли у вас черепица, шифер или гофрированная поверхность. Вы можете выбрать гибкую кровельную обшивку, свинцовую обшивку или даже нашу уникальную вспышку Dura.

На фото: Seldek Алюминий Черный EPDM обшивка

У нас даже есть запись в блоге со всей необходимой информацией об обшивке дымохода, в которой содержится дополнительная информация!

Установка двустенного дымохода через стену…

Обычный способ установки двустенной дымоходной системы состоит в том, чтобы провести ее через стену комнаты, в которой установлена ​​печь. Затем она проходит прямо вверх по стене дома, это означает, что на пути часто возникает меньше препятствий.

При проходе двустенного дымохода через стену можно использовать только угол 45 градусов или меньше. Вы можете использовать тройник двустенного дымохода, чтобы легко повернуть дымоход обратно в вертикальное положение. Строительные нормы также требуют, чтобы вы использовали металлическую втулку вокруг дымохода при проходе через стену. Это необходимо для предотвращения повреждения трубы из-за потенциального теплового расширения.

Помните, что в вашей двухстенной дымоходной системе разрешено всего четыре колена – два из них будут израсходованы!

На фото: Тройник с длинными отводами из нержавеющей стали с двумя стенками 45 градусов

Также рекомендуется использовать базовую опору в нижней части дымохода после того, как вы пройдете через наружную стену. Они обеспечивают хорошую структурную безопасность для остальной части вашей дымоходной системы.

Для внешней двустенной системы дымохода необходимо использовать регулируемый настенный кронштейн не реже чем через каждые 2 метра.

На фото: Комплект базовых опор — нержавеющая сталь

Хотя это и не является нормативным, рекомендуется, чтобы первая секция трубы, выходящей из печи, проходила полностью вертикально не менее 600 мм. Это создает лучшую тягу для дымохода. Также рекомендуется использовать не более 2 м одностенной печной трубы. Это связано с тем, что труба печи не изолирована, поэтому ваш дымоход будет терять больше тепла, чем необходимо, что может привести к плохой тяге.

Не забывайте, как мы уже говорили ранее, вам необходимо преобразовать свою одностенную трубу в двустенную трубу не менее чем на 150 мм, прежде чем проходить через стену. Для этого вам понадобится правильный адаптер, чтобы соединить их вместе.

На фото: Изолированный двухстенный переходник – нержавеющая сталь

 Вы хотите установить двухстенную систему дымохода через потолок или стену?

В Trade Price Flues у нас есть все детали, которые могут вам понадобиться — мы даже можем помочь вам спроектировать вашу установку и найти именно то, что вам нужно!

Взгляните на наши комплекты для двустенных дымоходов, чтобы начать работу, или позвоните нам или свяжитесь с нами в чате, чтобы получить дружеский совет эксперта!

Купить Комплект дымохода черный двустенный

Купить Комплект дымохода двустенный из нержавеющей стали

26. 10.2020 Дымоходы

Монтаж дымохода из нержавеющей стали своими руками

Непременный атрибут современного частного дома. При неправильном его оформлении возникает масса проблем, решение которых потребует привлечения дорогостоящих специалистов. Поэтому приступая к установке или проверке дымохода, следует выяснить особенности и разновидности этой процедуры, а также ознакомиться со списком необходимых инструментов. Обо всем этом пойдет речь далее в статье.

Современные конструкции дымоходов

Любой дымоход выполняет свою единственную роль — выводит угарный газ, вредный для организма человека. Но помимо этого современные системы отличаются следующими конструктивными особенностями:

• Легкая конструкция. Часто такие конструкции монтируют в каркасных домах, где чрезмерная нагрузка только навредит всему дому. Сэндвич-трубы, которые изготавливаются из тонкостенных металлических элементов, идеально относятся к категории «легких». Дополнительная теплоизоляция помогает сохранить тепло, поэтому легкие конструкции пользуются неизменной популярностью. При необходимости такую ​​конструкцию очень легко демонтировать.
• Компактная конструкция элемента. Для таких дымоходов используются керамические блоки. Основное преимущество таких блоков – низкий уровень теплопроводности. Блоки выполнены со специальными замками по краям, что значительно упрощает укладку.
• Экономичный вариант исполнения. Идеально подходит для первого раза, пока не появятся средства для установки надежной системы. Для кладки используется стандартный красный кирпич, из которого выкладывается прямоточный ствол. В шахту завозят и укрепляют изделие из нержавеющей стали. При этом кладка кирпича не требует особого вида раствора или работы определенных мастеров – все получается дешево, быстро и качественно.

На этом ознакомление с конструкциями дымоходов завершено, теперь следует перейти к их основным разновидностям.

Как собрать?

Вся конструкция дымохода из нержавеющей стали очень проста. Поэтому собрать такой дымоход можно своими руками. Обзор технических характеристик и элементов дымоходов из нержавеющей стали здесь: https://mykaminz.ru/dymoxod/vidy/nerzhavejka/obzor-texnicheskixe-xarakteristik-i-elementov-dymoxodov-iz-nerzhaveyushhej-stali.html.

Главное правило, которое нужно помнить при сборке – с особой тщательностью и аккуратностью относиться к соединительным элементам дымохода из нержавейки.

Всю конструкцию необходимо усилить дополнительными элементами в виде хомутов. В том случае, если дымоход куплен, то все элементы должны быть в комплекте. Зажимы ставятся на каждый стык изделия – это примерно через каждые 1,5-2 метра.

Чтобы собрать дымоход из нержавейки, необходимо учесть множество нюансов. В том случае, если реального опыта недостаточно, то необходимо воспользоваться советами профессионалов. Если таких специалистов в окружении нет, то перед сборкой такой конструкции необходимо внимательно изучить представленный ниже видеоматериал.

Только при правильной сборке устройства можно будет получить герметичный и надежный дымоход.

Основные типы дымоходов

Требования к современным устройствам для отвода продуктов сгорания:

• Высокая герметичность. Система должна не пропускать дым в помещение, а полностью его выводить.
• Высококачественная изоляция. Горячий дым становится основной причиной возгораний деревянных перегородок, балок и некоторых крыш.
• Теплопроводность. Обогреваемый дымоход становится источником тепла в помещении, что особенно ценится в холодные периоды года.

Все перечисленные ниже типы систем дымоудаления в той или иной степени соответствуют этим требованиям.

1. Кирпич. Система из красного кирпича была весьма функциональна при использовании газа или жидкого топлива. Дрова, топливные брикеты дают дым при более низкой температуре, поэтому кирпичные дымоходы постепенно утратили свою популярность. С современным твердотопливным котлом такая система не успевает быстро прогреваться.
2. Керамика. Универсальный материал, разработанный специально для использования в условиях высоких температур. Несколько слоев гладкой керамики обеспечат качественное сцепление. Керамика также выдерживает высокие механические нагрузки, а срок их службы составляет в среднем 100 лет.
3. Системы из нержавеющей стали. Они долговечны и противостоят отложению смолы и копоти на внутренних стенках. Нержавеющая сталь часто используется при монтаже дымоходов из-за ее способности быстро нагреваться. Соответственно, меньший расход топлива требуется на обогрев.
4. Многослойная труба. Он уникален своей конструкцией, которая сокращает время монтажа дымохода, например, для котельной или бани. Сэндвич-труба состоит из трех основных элементов: внутреннего, внешнего и теплоизоляционного. Все соединения таких элементов производятся только с помощью дорогостоящей аргоновой сварки. В качестве металла при изготовлении сэндвич-труб используется как оцинкованный лист, так и листы из нержавеющей стали.
5. Чугун. В современном строительстве чугун применяют нечасто из-за таких его недостатков, как медленный нагрев, склонность к быстрому накоплению сажи и смолы. Чугунные конструкции необходимо часто чистить, иначе система быстро потеряет работоспособность.

Видео

Посмотрите видео с описанием характеристик дымохода из нержавеющей стали:

Дымоход из нержавеющей стали. Как это сделать?

Каждый должен помнить, что от качества монтажных работ зависит жизнь домочадцев. При неправильной установке и сборке конструкции возможно возгорание, которое впоследствии приведет к пожару. Нужно быть максимально внимательным и точным.

Каталог: «Трубы и элементы дымоходов»

Отопительное оборудование, работающее на природном газе, жидком и твердом топливе — котлы, печи, камины — требует отвода дымовых газов.

Для этого предназначены дымоходы, которые могут иметь различную конструкцию — из кирпича или бетона; стальные, керамические, нержавеющие дымоходные трубы. Кирпичные дымоходы устраивают для таких же кирпичных печей и каминов. По ряду причин для современных металлических печей и каминов, твердотопливных и газовых котлов целесообразнее монтировать дымоходы из металлических труб. Далее рассмотрим виды, преимущества и ассортимент дымоходных труб.

Какие инструменты потребуются для работы

Чтобы установить дымоход самостоятельно, нужно не только терпение, но и некоторые инструменты. Если делать все «на коленке», то это приведет только к еще большей трате средств в будущем. Не стоит экономить на строительстве.

Краткая инструкция и основной список инструментов, необходимых для установки:

• Болгарка. Основной инструмент для тех, кто хочет сделать ровную и точную систему отвода продуктов горения. Не стоит пытаться заменить даже самую простую болгарку ножовкой по металлу. Ни к чему хорошему это не приведет.

Болгарка

• Дрель-отвертка. Чтобы не тратить лишние деньги, можно приобрести комбинированный вариант, так как для сверления тонкого металла не требуется сверла большой мощности.

Комбинированный вариант — дрель/шуруповерт

• Лобзик. Пригодится только в частном доме с деревянным брусом. С помощью электролобзика можно очень быстро и аккуратно сделать отверстие необходимого диаметра.

Электролобзик

• Мастерок со шпателем. Когда необходимо обработать слишком большие стыки, эти инструменты становятся незаменимыми. Также подходит для использования с огнеупорными герметиками.

Важно! Ни одна работа не может быть начата с покупки средств защиты. Очки простой конструкции с прозрачным стеклом, а также защитные перчатки всегда должны быть под рукой. Особенно при работе с электроинструментом.

Основные этапы монтажа сэндвич-дымохода

Как быстро установить дымоход? Ответ прост: приобретите сэндвич-трубу. Этот материал – идеальное решение для частного дома, особенно если у вас нет большого опыта в строительстве. Вам даже не понадобится помощник для установки этого материала, все действия можно выполнить самостоятельно.

Соединяем все элементы конструкции

Сэндвич-труба имеет одну конструктивную особенность — ребристое покрытие с обеих сторон. Такое устройство позволяет соединять элементы друг с другом, просто вставляя разные детали друг в друга. Для отвода конденсата, который будет возникать в процессе эксплуатации, следует установить дополнительные тройники.

Последовательное соединение дымохода

Все соединения должны быть правильно и надежно затянуты стальными хомутами. Для подключения стартовой части к котлу, камину или другому отопительному прибору необходимо приобрести подходящий переходник с двумя разными диаметрами.

Для подключения внутренних продуктов используется простой метод. Одну внутреннюю трубу выводят на расстоянии 10 см, соединяют со второй (с помощью стального хомута меньшего диаметра) и просовывают во внешнюю трубу. Для большей герметичности недостаточно использовать только хомуты; также понадобится специальный герметик, предназначенный для работы при высоких температурах.

Закрепить перекрытие

При установке дымохода из сэндвич-труб или другого материала через стену необходимо соблюдать правила пожарной безопасности. Если это бетон или кирпич, то достаточно будет просто обработать стык герметиком. Гораздо сложнее в деревянных домах, где соприкосновение дымохода с деревянной стеной приведет к пожару.

Герметизация прохода трубы

Как закрепить стык водосточной системы с перекрытием:

• Используйте оцинкованный лист, который следует закрепить к полу. В середине листа вырезается отверстие, и в него вставляется дымоход. Оцинкованный лист не нагревается полностью и не передает лишнее тепло поверхности дерева.
• Обработайте расстояние от трубы до ближайшей деревянной поверхности изоляцией. Практически все современные утеплители термостойкие – не воспламеняются при высоких температурах.

Вместо оцинкованного листа многие строители используют асбестовый материал. Он также обладает высокой устойчивостью к высоким температурам.

Выводим трубу на крышу

Установка сэндвич-дымохода и прокладка его через крышу – самая кропотливая часть работы. Здесь вам нужно будет не только применить физическую силу, но и точно и правильно все рассчитать.

Защитная конструкция дымохода

Порядок вывода дымохода на крышу:

1. Проделайте дыру в крыше. Чтобы было аккуратно, место следует заранее отметить с помощью строительного маркера. Спешить не нужно, ведь кривое отверстие не добавит эстетики всей конструкции. Удобнее всего резать крышу с внутренней ее стороны.
2. Изнутри устанавливается надежно закрепленный подкровельный лист, а снаружи — кровельный срез.
3. Осталось только вывести внешнюю часть через отверстие и надежно обработать края герметиком.

Теперь можно еще раз проверить качество конструкции, и как завершающий этап снять всю защитную пленку. Можно смело плавить котел или камин и смотреть все стыки и отверстия обработанные герметиком.

Опции

Сэндвич-дымоходы хороши тем, что имеют модульную конструкцию, что позволяет собрать любую конфигурацию, с любыми параметрами. Перед походом в магазин необходимо узнать требуемый диаметр дымохода, высоту трубы и те дополнительные элементы, которые понадобятся.

Диаметр дымохода

При выборе диаметра сэндвич-трубы действует простое правило: он не может быть меньше диаметра выходного отверстия котла. Если у вас выпуск 120 мм, то внутренний диаметр бутерброда должен быть таким же или больше. Он может быть шире, но меньше – точно нет, да и сужение нельзя делать по всей длине дымохода. Если дымоход чуть шире патрубка, приобретается переходник, который ставится прямо на выход котла, и тогда уже идет рабочий размер.

Если котла еще нет, но вы знаете его мощность, вы можете выбрать дымоход исходя из этих данных:

• мощность котла до 3,5 кВт — внутренний диаметр сэндвича — 80 мм;
• от 3,5 кВт до 5,2 кВт — не менее 95 мм;
• более 5,2 кВт — 110 мм и более.

Статья по теме: Клей обойный марки Титан, общие сведения

Но лучше купить (или хотя бы выбрать) котел, а потом уже определиться с дымоходом, т.к. многие производители подстраховываются, делая выходные патрубки шире для улучшения тяги.

Монтаж сэндвич-дымохода начинается с определения диаметра

Высота трубы

Высота дымохода над поверхностью крыши зависит от места его выхода, но при этом его минимальная высота должна быть 5 м. То есть, если высота дома небольшая, дымоход в любом случае выведите на высоту 5 метров. Если высота дома выше 5 м, то труба должна возвышаться над кровельным материалом на следующую высоту:

• Должен возвышаться на 50 см над коньком, если он выходит на расстояние менее 150 см от него.
• Если расстояние от конька до трубы более 300 см, то труба может быть ниже уровня конька, но угол должен быть не более 10° (см. рисунок).
• Если дымоход выходит на расстояние от 150 до 300 см от конька, его высота может быть на одном уровне с коньковым элементом или выше.

В этих условиях обеспечивается нормальная тяга. Дым уйдет нормально, независимо от погодных условий. Чтобы листва не попадала в дымоход, ставят специальные зонты, погодные фургоны, а в ветреных местах — дефлекторы, еще больше улучшающие тягу.

Высота трубы дымохода сэндвич

Если нет возможности вывести трубу на такую ​​высоту, ставят дымосос — получается принудительная тяга. Вентилятор будет нужен не всегда, но в некоторых условиях, когда естественной тяги недостаточно, спасает положение принудительная тяга.

Тонкости установки наружного дымохода

При установке наружной конструкции следует знать некоторые правила, так как она отличается от внутренней установки. Но провести наружную систему отвода продуктов сгорания, а также демонтаж (демонтаж) дымоходов можно самостоятельно, без помощи посторонних лиц.

Монтаж наружного дымохода своими руками

Последовательность установки наружного дымохода:

1. Проделайте отверстие в стене напротив выхода обогревателя. Гораздо проще, если стена деревянная, тогда вам понадобится только электролобзик или ножовка по дереву. Если стена бетонная или кирпичная, то без помощи перфоратора не обойтись.
2. Закрепите специальные кронштейны вдоль всей наружной стены. Для крепления лучше использовать анкерные болты. Кронштейны необходимо располагать на расстоянии полуметра друг от друга.
3. Вытяните колено наружу. Для этого сначала к отопительному прибору монтируется труба, которая затем проходит сквозь стену и крепится к металлическому колену. Место прилегания трубы к потолку должно быть качественно и надежно загерметизировано герметиком.

Колено с наружной стороны стены

1. После этого собирается вся наружная часть трубы, крепится к кронштейнам и к колену. Всю конструкцию можно собрать по частям, она будет не займет много времени и сил.
2. Монтаж дымохода должен производиться по всем правилам строительного искусства, поэтому на верхнюю часть трубы устанавливается оголовок.

Наружная установка конструкции не займет много времени, она менее проблематична, чем внутренняя установка. Достаточно просто сделать одно отверстие и вывести трубу, а не запускать систему через весь дом.

Установка чугунного дымохода

Система удаления продуктов сгорания имеет свои преимущества и недостатки. Главный плюс – дешевизна, минус – сейчас такие системы практически не используются, найти чугунные трубы достаточно проблематично. Чугун нельзя назвать прочным материалом, в отличие от стальной трубы. Он выдерживает частые перепады температуры, но очень чувствителен к механическим повреждениям.

Этапы монтажа чугунной системы:

1. Подготовительный этап, на котором необходимо качественно подогнать все трубы друг к другу, чтобы собрать всю конструкцию. Важный! Трубы следует подгонять очень осторожно, так как чугун – хрупкий материал. Малейший удар может привести к появлению сколов или даже трещин. Для соединения элементов системы необходимо использовать специальные хомуты или металлические скобы.
2. Закрепите трубу в отверстии до самой крыши. Лучше всего делать прямоточные системы, без каких-либо ответвлений и рукавов. Тогда меньше шансов, что дымоход скоро засорится.
3. Подсоедините трубу к обогревателю. Для этого необходимо использовать специальные чугунные переходники.
4. Заделайте швы высококачественным огнеупорным герметиком.
5. После высыхания герметика можно приступить к покрытию дымохода изоляционным слоем.
6. Установите и закрепите головку на верхней части.

После завершения установки системы ее следует проверить. Достаточно расплавить отопительный прибор, затем осмотреть все стыки. При малейшем задымлении стык следует повторно заделать герметиком.

«По конденсату» или «по дыму»

Как известно, у многослойной трубы одна сторона шире, другая чуть уже. Соединение модулей осуществляется за счет разницы их диаметров. Поворот широкого конца вверх (см. иллюстрацию) указывает на «конденсатную» сборку, предполагающую капание капель жидкости вниз.
