Армирование бетонной лестницы арматурой — Sibear.ru

Армирование бетонной лестницы арматурой

Содержание статьи:

Выбор схемы армирования лестницы
Сборка арматурного каркаса лестницы

Перед началом армирования бетонной лестницы необходимо провести сборку опалубки лестницы, а далее выполнить бетонирование лестницы. Как это сделать самому, описано в статье Бетонная лестница своими руками.

Выбор схемы армирования лестницы

Стержневая арматура отлично подходит для армирования бетонных лестниц простых по форме. Для понимания того, что и зачем армировать, давайте рассмотрим силы, которые возникают на одномаршевую лестницу.

Это будет сила тяжести от собственного веса лестницы, её пешеходов, заносимых вещей и прочего тяжелого имущества. Все перечисленное давит на лестницу сверху. При этом в верхней части плиты лестницы бетон сжимается, а в нижней растягивается. Всё это значит, что бетон, который непрочный при растяжении, нужно армировать в нижней части плиты лестницы. В верхней же части плиты лестницы, в данном случае, армировать бетон незачем, там бетон будет прекрасно противостоять сжимающим усилиям и без всякой арматуры. Нужно заметить, что некоторые частные застройщики при сборке арматурных каркасов лестниц закладывают в опалубку по бокам стальные швеллеры, уголки, балки и т.д. Конечно, хуже от этого не будет, но это совершенно бесполезная трата недешевого нынче металла. Армирование бетонной лестницы арматурой в нижней части более чем достаточно для восприятия растягивающих усилий.

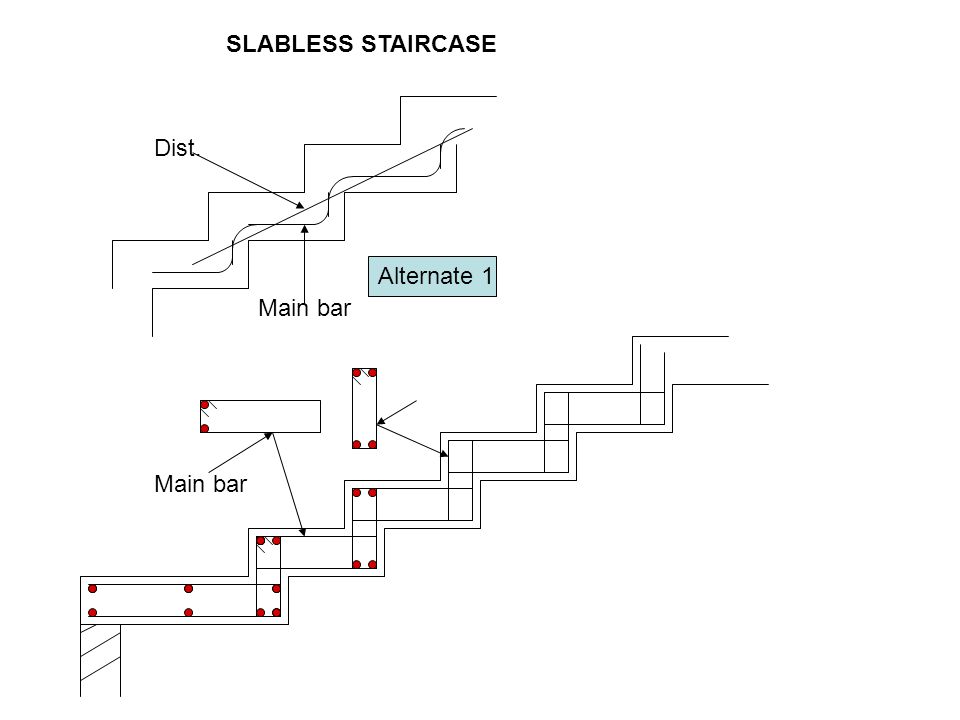

На рисунке изображена схема армирования простой одномаршевой лестницы. Видно, что одномаршевая монолитная лестница (без монолитной площадки или забежных ступеней) армируется только в нижней части плиты, то есть там, где сосредотачиваются растягивающие усилия. Иногда можно встретить проекты, где верх лестницы возле верхней поверхности бетона армируются стальной сеткой 100х100х5 мм. Такая сетка практически ни как не увеличивает жесткость монолитной лестницы, а лишь защищает ступеньки при случайных сильных ударах от сколов. Т
акой несложный характер воздействий на простую одномаршевую лестницу позволяет для составления схемы армирования использовать упрощенную методику. Определить оптимальную схему армирования таких простых монолитных лестниц вполне можно самостоятельно.

Обозначения на рисунке схемы армирования бетонной лестницы: рабочая высота плиты монолитной лестницы (H), длинна лестничного марша (L). Расстояние между поперечной арматурой (Е) обычно выбирают равным 40 см. В качестве поперечной арматуры используется прутки диаметром 10 мм. Оптимальное расстояние силовой арматуры до поверхности 3 см. Высота рабочей плиты лестницы (Н), диаметр продольной арматуры и расстояние между прутками продольной арматуры (I) выбирается по табл. 1 в зависимости от свободного пролёта лестничного марша (L).

Таблица 1. Определение продольного армирования одномаршевой бетонной лестницы

В случае двухмаршевой лестницы с монолитной площадкой усилия, которые возникают в конструкции монолитной лестницы, схема армирования бетонной лестницы усложняется.

На картинке видно, что в отличие от обычной одномаршевой лестницы без площадки собственный и полезный вес лестницы хочет как бы обломить площадки, вызывая растягивающие усилия в верхних частях монолитных площадок. Этому, отчасти, помогают усадочные напряжения. Поэтому монолитные площадки армируются и снизу, и сверху, а верхняя арматура в площадках частично продолжается и в лестнице. Параметры верхнего арматурного каркаса выбираются аналогично нижнему армированию.

Площадки двухмаршевых лестниц испытывают большие усилия от веса лестницы, и поэтому должны быть прочно закреплены в стене. На практике для закрепления монолитных площадок чаще всего используют железобетонные венцы, которые формируются углублениями в стенах с размерами в среднем 20х20 см. Таким образом, для того чтобы закрепить монолитную бетонную площадку, нужны прочные и толстые стены, например, из бетона, бетонных блоков или кирпича. При стен из кирпича в них оставляют свободные углубления, а в случае возведения толстых стен из монолитного бетона к опалубке в месте размещения площадки закладываются деревянные трапеции или пенопластовые изделия соответствующего размера.

Если стены строятся по технологии монолитного литья «термодом», то практичнее всего монолитить лестничные марши и площадку на этапе возведения стен. Лестницы с монолитными площадками для увеличения конструктивной жесткости должны крепиться сверху к арматурному каркасу верхней и нижней арматурой.

Что касается схем армирования бетонных лестниц своими руками с забежными ступенями и спиральных лестниц, то их схемы армирования стержневой арматурой слишком сложные и индивидуальные. Для их составления, как минимум, придётся воспользоваться специальными программами для расчётов и проектирования железобетонных конструкций. Поэтому проект схемы армирования таких лестниц лучше всего доверить профессиональным проектировщикам, тем более что сам по себе проект будет относительно недорогим в общей стоимости сложной лестницы.

Чтобы стержни арматурного каркаса сохраняли своё проектное положение в соответствии со схемой армирования, нужно скрепить все прутки арматуры вместе. Для скрепления арматурных сеток можно применять либо точечную сварку, либо вязку. Бытует мнение, что сварка приводит к снижению прочности арматуры, однако это верно лишь в случае использования специальной высокопрочной арматуры. В этом случае, действительно, высокопрочная закалённая арматура из-за термической обработки в местах сварки превращается в обычную строительную арматуру. Такая высокопрочная арматура,стоит дорого и выпускается лишь несколькими заводами в СНГ по спецзаказу. Для обычной же строительной арматуры сварка ни как не вредит и является основным способом соединения арматурных каркасов в промышленности.

Сборка арматурного каркаса лестницы

Если под рукой нет сварочного аппарата, то арматурную сетку можно просто связывать отожженной вязальной проволокой с помощью крючка. Крючок для быстроты связывания удобно зажать в электрический шуруповёрт.

Ещё удобнее скреплять арматурные каркасы с помощью электротехнических пластиковых хомутов. Правда о таком способе соединения арматуры пока что умалчивают отечественные СНиПы, но такой способ связки уже во всю применяется заграницей и на частных стройках.

Чтобы выдержать расстояние между нижней частью опалубки и арматурой 3 см, удобно пользоваться пластиковыми фиксаторами, которые продаются в строительных супермаркетах. Для монолитной лестницы предпочтительнее применять фиксатор по форме напоминающий «стул».

Иногда не получается собрать арматурных каркас из непрерывных прутков нужной длины. Сложно это выполнить при соединении на загибах, так как без гибочного аппарата гнуть арматуру не удобно. В таком случае можно силовую арматуру соединять из кусков. Соединение производят сваркой или связкой. В качестве сварки проще всего применить ручную электродуговую шовную сварку между прутками арматуры. При сварочном способе прутков внахлёст с двух сторон стыка должно быть не менее 6 диаметров, а при сварном шве только с одной стороны не менее 12 диаметров.

В случае двухмаршевой лестницы с монолитной площадкой диаметр проволки, который берётся для закрепления двух арматурных сеток, должен быть не менее 6 мм.Если же силовая арматура соединяется между собой при помощи связывания, то нахлёст должен быть (в среднем) равным 50 диаметров соединяемой арматуры. Если соединяемых стыков несколько, то их располагают в шахматном порядке, чтобы они были друг от друга на расстоянии 0,7–1 м.

Похожие статьи

Армирование монолитных железобетонных лестниц — какими конструктивными требованиями нужно руководствоваться

Если мы заглянем в «Руководство по конструированию железобетонных конструкций» в поиске раздела «Лестницы», нас будет ждать разочарование. В остальной литературе – тоже. Есть лишь небольшой графический материал в книге Тихонова (раздел 7). Текстовых рекомендаций по армированию монолитных лестниц я не встречала вообще, а вы?

Но отсутствие адресных рекомендаций не означает, что мы не можем воспользоваться любимым руководством и сделать все правильно. Давайте же в этой статье разберем, какие именно пункты руководства по конструированию нужно соблюдать, разрабатывая чертеж монолитной железобетонной лестницы.

Для начала давайте проведем анализ обыкновенной монолитной лестницы. Она, хоть и цельная, но состоит из площадок и маршей. Площадки – это не что иное, как небольшие железобетонные плиты, поэтому за указаниями по их армированию мы отправимся в раздел ПЛИТЫ. А что же с маршем? Плита – не плита… Как сказать? Давайте рассмотрим, какая часть марша является действительно работающей железобетонной конструкцией.

Я предлагаю вам взглянуть на рисунок выше. Рабочая часть лестничного марша выделена синим. Ступени же (красные) просто являются дополнительной нагрузкой на марш. Правда, после такого разделения, марш представляется более простым для конструирования? Это обыкновенная железобетонная плита ломаной формы с нашлепками в виде ступеней. Именно так к ней и нужно относиться, подбирая подходящие конструктивные требования.

Узлы сопряжения марша и площадок – однозначно жесткие. А значит арматура должна быть либо непрерывной, либо заведена за место опирания (условно это место излома конструкции) на величину анкеровки (а иногда и на две величины, об этом позже). Армируем мы лестницу сетками – сварными либо вязаными. Где устанавливать арматуру, покажет расчет (об этом будет отдельная статья).

В случае с балочной лестницей ситуация немногим изменится. Просто к армированию монолитных «плит» (то есть площадок и маршей) добавится армирование балок.

Рассмотрим конструктивные требования к армированию плитных частей лестниц – маршей и площадок.

Защитный слой бетона

На что влияет защитный слой бетона? Во-первых, это защита арматуры от коррозии и обеспечение надежного сцепления ее с бетоном. Во-вторых, это пожаростойкость конструкции. Но чем больше защитный слой, тем меньше рабочая высота сечения бетона (а значит и меньше несущая способность). А при слишком большой толщине защитного слоя бетон вообще будет растрескиваться. Поэтому нам всегда нужно соблюдать баланс и находить оптимальный защитный слой.

При определении защитного слоя бетона для арматуры лестниц, воспользуемся таблицей 30 руководства.

Напомню, что в Украине нет требований по расчету защитного слоя по противопожарным нормам (у нас нужно проводить испытания огнем каждой монолитной конструкции). Так вот, по опыту испытания без вопросов проходят плиты с защитным слоем 20 мм.

Также не стоит забывать, что стержни нужно делать такого размера, чтобы они спокойно размещались в опалубке – защитный слой должен быть и в торцах стержней, особенно при наличии отгибов.

Если площадка у нас шириной 2500 мм, длина стержней в ней должна быть 2500 – 2∙15 = 2470 мм.

Расстояние между стержнями арматуры в лестницах

Это важный пункт. Шаг стержней зависит от толщины плиты. При слишком тонких плитах шаг арматуры устанавливается гуще, при более толстых – реже. Это обусловлено рациональной работой арматуры в плите. При оптимальном шаге получается наиболее эффективный и экономичный вариант армирования.

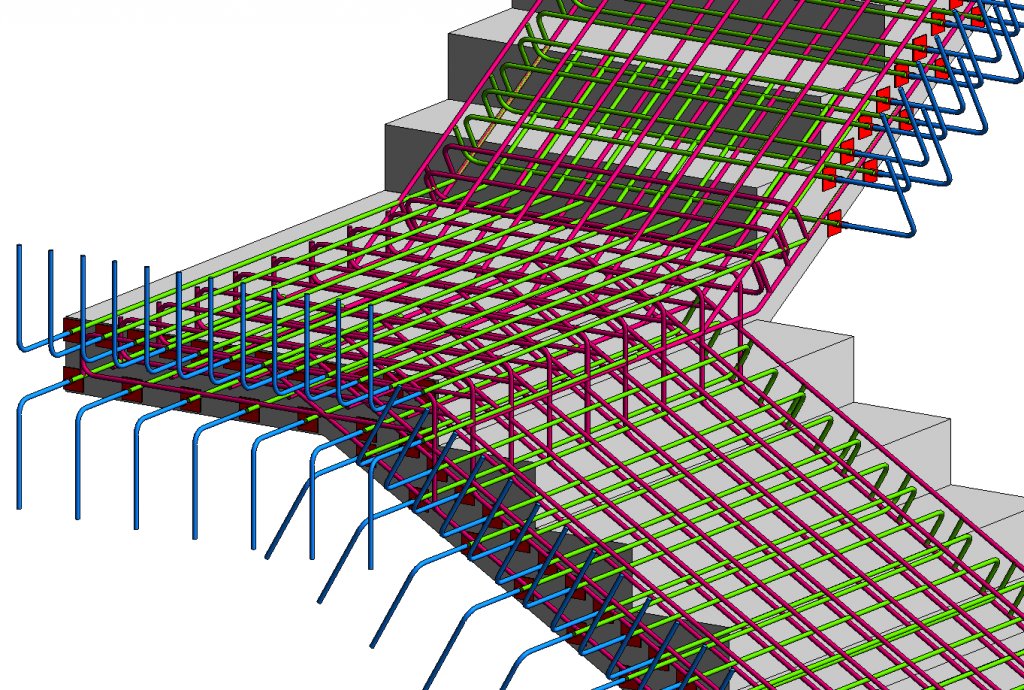

Армирование лестницы в месте излома конструкции

Этот интересный момент освещен в руководстве только для ригелей, но кто мешает нам применить его при армировании лестницы? Как раз угол у лестниц обычно меньше 160 градусов. На рисунке 95 мы можем подсмотреть, как стыковать нижнюю арматуру площадки с нижней арматурой марша.

Половина стержней должна быть заведена за ось изгиба конструкции на величину нахлестки, вторая половина – на две величины нахлестки. Если мы конструируем косоур (в виде балки), то обязательно нужно установить еще и хомуты в месте нахлестки, для плитной конструкции хомуты не устанавливаем.

Как видите, если отнестись к лестнице, как к конструкции, состоящей из марша и площадок, которые просто нужно грамотно состыковать между собой, получается не такая уж и сложная задача. Если хотите ознакомиться с пошаговым конструированием монолитной лестницы, загляните в эту статью (в разработке, ссылка будет позже).

История лестницы| Журнал по бетонным конструкциям

• Главная >

• Как >

• org/breadcrumb»>

  Строительство >

• История лестницы

Строительство

Опубликовано:
01 июня 1968 г.

Функции

По
Бетонный строительный персонал

Загрузите PDF-версию этой статьи. (153 КБ)

Самый простой тип лестницы состоит из наклонной железобетонной плиты. На концах он опирается на балки, а на его верхней поверхности образованы ступени. Горизонтальная посадочная плита может быть включена на одном или обоих концах. При нормальных условиях нагрузки влиянием угла, создаваемого приземлением, можно смело пренебречь. Тогда лестницу можно спроектировать как простую плиту с пролетом, равным горизонтальному расстоянию между опорами. Эта конструкция обычно требует, чтобы сталь вставлялась только в продольном направлении. Поперечная сталь, обычно из расчета один стержень на проступь, также должна быть включена для облегчения распределения нагрузки и обеспечения температурного усиления. Винтовая лестница может быть построена довольно легко путем консольных сборных ступеней в форме пирога из центральной колонны. Блоки становятся монолитными за счет действия арматурной стали и монолитного бетона колонны. В качестве альтернативы центральная опора может быть снабжена трубой из мягкой стали соответствующего диаметра или арматурным стержнем или предварительно натянутым тросом из бетона. Строительство бетонной лестницы осуществляется в соответствии с обычными правилами укладки, отделки и отверждения. Обычно для бетона лестницы используется бетон с давлением 3000 фунтов на квадратный дюйм. Размещение должно начинаться снизу и двигаться вверх. Обычной практикой является снятие лестничных форм после того, как бетон затвердеет в течение 1–2 часов, чтобы можно было отделать носок, подступенок и концы. Отделка лестниц требует особого ухода. Тип отделки может быть продиктован архитектурными или практическими соображениями. Белый или цветной бетон часто используется для улучшения внешнего вида. Нескользящая отделка может быть обеспечена прочесыванием проволокой, зачисткой, протиранием мешком, затиркой вихревым способом или плаванием дерева на песчаной поверхности, если архитектурный вид не имеет значения. В качестве альтернативы, абразивные частицы карбида кремния или оксида алюминия могут быть затерты в протектор во время отделки.

Монолитная лестница своими руками. Как сделать ниспадающую монолитную лестницу своими руками. Изготовление монолитной лестницы своими руками. Инструкция по установке опалубки, заливки и отделки самодельной бетонной лестницы.

Из множества вариантов создания лестниц монолитные — одни из самых надежных и долговечных. Поэтому часто возникает необходимость сделать монолитную лестницу своими руками. Процесс этот трудоемкий, но если внимательно во всем разобраться, то построить монолитную лестницу даже непрофессионалу вполне возможно.

Понятие о монолитных лестницах и их виды

Монолитные или бетонные лестницы отличаются надежной конструкцией и устойчивостью. Они прочные, долговечные и огнеупорные. Доступная цена позволяет установить такую ​​лестницу, а индивидуальный способ отделки гармонично впишется в интерьер помещения. Монолитная лестница, фото которой представлены ниже, наглядно продемонстрирует процесс монтажа.

Наиболее подходящим материалом для изготовления лестницы является бетон. Благодаря этому они очень прочные и выдерживают большие нагрузки.

Лестницы монолитные бывают:

• с прямым маршем: одночасовые, двухчасовые,
• лестница мр. образная,
• винтовая лестница,
• П-образная лестница
• вместе взятых.

В большинстве общественных или промышленных зданий используются монолитные лестницы с прямыми маршами. Изогнутые лестницы выбирают те, кто хочет украсить или разнообразить интерьер.

Инструменты для работы на падающей монолитной лестнице

При изготовлении монолитных лестниц очень важно рассчитать и спроектировать каждую ступень. Для работы требуются такие устройства:

• бетономешалка,
• перфоратор
• болгарский,
• квадрат с прямым углом
• капроновые нити
• водяной или лазерный уровень,
• правило с двух метров,
• фанера, доски
• арматура
• песок, вода, бетон,

Шлифовальный станок

• .

Расчет и проектирование монолитных лестниц из бетона

Расчет материала производится по количеству ступеней и ширине лестницы. Легче всего соорудить лестницу, расположенную между двумя стенами. В этом случае разметка наносится непосредственно на стены, и опалубку строить не нужно. Сложнее, если лестница примыкает к одной стене. Затем со второй стороны нужно сделать опалубку, а со стороны стены – разметку.

Разместить часовую лестницу в доме сложно, так как для ее установки требуется большая площадь, и она не всегда гармонично вписывается в планировку помещения. Затем с лестницей устанавливаются двухчасовые монолитные лестницы. Речь пойдет об установке такой лестницы.

Чтобы сделать правильную разметку лестницы из монолитного железобетона с полигоном, воспользуйтесь этими советами:

1. Один марш такой лестницы состоит не менее чем из трех, а максимально из шестнадцати ступеней. Если их больше, подниматься по лестнице будет физически тяжело.
2. Лестница должна быть не менее 1,5 кв.м.
3. Ширина самой лестницы — это ширина между поручнями, либо между поручнем и стеной. При расчете ширины лестницы важно учитывать ее «пропускную способность» — количество людей, которые могут подняться одновременно. Минимальная ширина лестницы 90 см. Наиболее приемлемая ширина марша для жилых домов – 1-1,3 м.
4. Чтобы рассчитать, сколько ступеней будет в планируемой лестнице, нужно высоту потолков двух этажей разделить на высоту ступеней. Оптимальная высота ступенек 13-16 см. Например, если высота потолка 3,5 м, а высота ступеней 16 см, то для такой лестницы нужно 22 ступени. В каждом проеме по 11 шт.
5. Наиболее удобная глубина ступени 28-32 см. Если выбрать ширину 30 см, то длина лестничного марша составит 3,30 м – 30 см * 11 ступеней.
6. 10 см остается на лестницу. Таким образом, высота потолка составляет 3,4 м. Эту высоту отделяют два марша. На высоте 1,7 м делаем разметку и измеряем уклон угла, размером 3,3 м – длину лестничного марша.

Вот чертежи монолитной лестницы:

Монтаж опалубки и каркаса из арматуры

1. Для возведения опалубки сначала выставляется основа. Это то, что бетон будет держаться после заливки.
2. Для подпорки или стойки используйте ГРМ 100х100 мм. При выборе бруса учитывайте вес бетона. Штанга будет крепче, тем лучше.
3. Начинайте монтаж опалубки с конструкции посадочной площадки.
4. Рубероид, подстилка из полиэтиленовой пленки защитит дерево от влаги.
5. При выставлении лестницы установить опалубку под марш.
6. Очень важным моментом является вязка каркаса лестницы из арматуры. Арматурный каркас защищает бетон и повышает надежность лестницы. Используйте арматуру диаметром 12 мм.
7. Все горизонтальные части рамы крепятся к стене.
8. Проволокой, специальным крючком, скрепить детали между собой. Формируем ячейки 20х15 см.
9. Фанера обрезная или полурезиновая подходит для формирования ступеней и опалубки.
10. После установки опалубки сделайте лестницу к лестнице. Он служит ограничителем при заливке бетона, а заодно к нему крепятся наши будущие ступени. Опалубка формирует окончательный вид лестницы.
11. Используйте усиленные металлические уголки для формирования ступеней. Они скрепят всю деревянную конструкцию опалубки.
12. Очень важно надежно закрепить нижнюю ступеньку лестницы. После этого проводят визуальный осмотр полученной опалубки.
13. Для устранения перепадов все стыки листов фанеры смущают шпаклевкой или шлифуют рубанком.

Устройство монолитной лестницы

1. После формирования арматурного каркаса и готовности опалубки приступайте к засыпке лестницы. Варианты выбора Лестница:

• шлак с глиной
• щебень
• крупнозернистый песок
• Керамизит или строительный мусор.

2. Приподнятое основание необходимо тщательно выровнять и утрамбовать. Подслой трамбовать, предварительно слегка смочив водой.

3. После засыпки установить гидроизоляцию, чтобы бетон не смешался с засыпкой и не потерял своих качеств.

4. Теперь приступаем к заливке монолитной лестницы.

Сначала заливают и формируют первые две, три ступени. Во время укладки бетона желательно произносить какие-либо металлические приспособления для удаления образующихся воздушных полостей, которые будут нарушать монолитную конструкцию.

5. В процессе укладки бетон дополнительно вибрируют. Для удаления из монолитной массы всех образовавшихся полостей бетон выдавливается через опалубку, и с помощью кельмы раскатывается по поверхности. И таким образом сформировать будущий вид ступеней. Упавший бетон движется вверх по лестнице.

6. Та же последовательность: заливка, укладка, вибрация и повторная укладка применяются для последующих ступеней и для лестничной площадки.

7. Снимите опалубку в несколько приемов. Через несколько дней после заливки бетона, когда он достаточно затвердеет, опалубку ступеней снимают. Поверхность шлифуют шлифовальным диском или угловой шлифовальной машиной.

8. Примерно через две недели, после заливки бетоном, опалубка лестницы снимается. Далее приступайте к отделке.

Варианты подготовки монолитной лестницы

Существует множество способов отделки монолитной лестницы.

Варианты облицовки монолитной лестницы:

• природный или искусственный камень
• ковер,
• мозаика,
• цветное стекло,
• пластик,
• клинкер или плитка,
• дерево.

Но начинать отделку рекомендуется только через два месяца с момента заливки.

Лестничные ограждения бывают коваными, деревянными, пластиковыми, металлическими и даже стеклянными.

Кожа дерева имеет массу преимуществ. Мачи на бетонных лестницах очень прочные и являются отличной основой для дерева. Даже если ступени будут не очень ровными, дерево скроет все эти недостатки. Монолитные деревянные лестницы бывают:

• с декором под дуб
• с декором массивом ясеня,
• декоративные ступени из бука
• отделка различными породами дерева.

Для отделки монолитной лестницы оптимальным вариантом является дуб. Единственный недостаток – высокая стоимость. Для экономии подойдет вариант отделки лестницы из лиственницы, по твердости она практически не уступает дубу. Самый бюджетный вариант – сосна или ель, они очень быстро стираются о ступени.

Деревянные ступени лучше всего класть на влагостойкий Фанер.

Если дома есть маленькие дети или пожилые люди, то подойдет вариант отделки монолитным лестничным ковром. Как и в отелях и ресторанах, такие лестницы представляют собой резные полы. Он очень легко штабелируется и фиксируется деревянными или пластиковыми плинтусами. Чтобы продлить срок службы ковра, снимите с него войлок или аналогичный материал.

Также в качестве отделки монолитной лестницы подойдет плитка: плитка, керамическая или клинкерная. Здесь нужно выбирать исходя из ваших предпочтений, дизайна и стоимости.

Совет: Для отделки монолитной лестницы плиткой поверхность должна быть идеально гладкой. Выбирая плитку, убедитесь, что она имеет противоскользящее покрытие.

При отделке монолитной лестницы натуральным или искусственным камнем нужно учитывать как плюсы, так и минусы. И это несмотря на то, что такая отделка прослужит долго и выглядит очень презентабельно, она имеет высокую стоимость и эффект звенящего шума.
