Изделия из полимеров нашли широкое применение в области инженерных коммуникаций и довольно быстро пришли на замену стальным и чугунным конструкциям. Как и металлические трубы, полимерная продукция выбирается под нужды, исходя из физических параметров. В процессе выбора подходящего оборудования потребителю нередко приходится сталкиваться с непонятной маркировкой. В данном материале ответим на один из наиболее актуальных вопросов: труба pn 20 что значит?

Виды и обозначения полимерных труб

Эксплуатацию термопластичных труб и соединительных с ними элементов регулирует ГОСТ 32415-2013, в котором подробно указано полное буквенное обозначение.

ПП — трубы из полипропилена

В международном обозначении — РР. Термопластичный материал, в основе которого объединение молекул производной газа этилена. Очень распространенная в секторе жилищного хозяйства продукция, наиболее часто применяемая для холодного и горячего водоснабжения.

Полипропилен изделия делятся на несколько групп:

• РР-Н или РР-НО (в русскоязычном пространстве — ПП-Г или ПП тип I) — гомополимер, напоминающий по характеристикам каучук. Состоит из идентичных мономерных звеньев без каких-либо модификаторов, способных улучшить физико-химические качества изделия. Данная продукция обладает не очень высокой термоустойчивостью — термопласт из твердого в текучее состояние начинает переходить уже при +80°С, поэтому полипропиленовые трубы I типа применяются в условиях до +45°С и с нагрузкой не более 10 атм: в качестве отводов, в системах вентиляции и холодного низконапорного водоснабжения.
• РР-В (ПП тип II) — блок-сополимер, основная молекула которого состоит из чередующихся гомополимерных блоков и ряда модификаторов, позволяющих добиться более высоких физико-химических характеристик. Изделия из данных линейных сополимеров комфортно эксплуатируются при температуре +85°С с давлением в 16 атм, поэтому нашли широкое применения в системах водоснабжения.
• PP-R (ПП-Р или ПП тип III) — рандом-сополимер, кристаллическая решетка которого модифицирована с помощью добавления этиленовых молекул, что существенно повышает устойчивость изделий к механическим нагрузкам и позволяет равномерно распределить давление на стенки внутри системы. Очень часто используется в отопительных системах, а также при организации трубопроводов для подачи горячей и холодной воды.
• PP-RCT (ПП тип 4) — модернизированный рондом-сополимер, имеющий более совершенную кристаллическую решетку, способную выдержать высокую температуру воздействия — до +110°С. Наиболее часто применяется в отопительных системах.

К числу основных недостатков ПП-труб следует отнести высокую способность пропускать воздух и склонность к линейному расширению при воздействии больших температур. Для снижения данных показателей используют различные добавки. Например, в виде внутренней оболочки из алюминия (AL) или стекловолокна (CF), что отражено в буквенной маркировке изделий — PPR-Al-PPR и PPR-CF-PPR соответственно.

Полипропиленовые трубы и фитинги в нашем каталоге

Трубы полипропиленовые PN 20

Труба полипропиленовая PN 20 армированная стекловолокном

Муфта полипропиленовая соединительная

Кран ПП шаровый для полипропиленовых труб

Полиэтиленовые трубы

ПЭ или РЕ (в международном обозначении) — изделия из полиэтилена с невысокой термостойкостью — до +40°С. Данная продукция активно применяется в частном и гражданском строительстве при организации трубопроводов водоснабжения и стока, а также транспортировки прочих жидких и газообразных носителей.

Из сшитого полиэтилена РЕХ

Изделия данного типа более термоустойчивы за счёт модифицированной молекулярной структуры, а если точнее — наличия дополнительных связей между атомами и углеводородом, полученных при определенном воздействии на полиэтилен. Таким образом производителям удалось увеличить температурный порог до +115°С.

В данной категории изделия классифицируются по принципу сшивания полиэтилена:

• РЕХ-А — при изготовлении используется добавление под давлением перекиси водорода. При таком подходе получается довольно равномерная структура с долей полимерных звеньев, вовлеченных в образование сетчатого полимера, вплоть до 85%. Поэтому материал нашел наибольшее распространение в промышленности.
• РЕХ-В — изделия, полученные путем обработки кремневодородными парами внутренних и внешних стенок трубы. Структура продукции неравномерная, с максимальной степенью сшивания не более 65%, что существенно удешевляет ее, поскольку есть риск расслоения материала на торцах и кромках в процессе эксплуатации.
• РЕХ-С — изделия, полученные с помощью обработки гамма-излучением. Для материала характерна неравномерность структуры и степень сшивания не более 60%. Простая технология, позволяющая получить относительно дешевый материал, который существенно уступает по техническим показателям предыдущим аналогам.
• PEX-D — изделия, полученные путем воздействия азотосодержащими элементами. Степень сшивания — 70%, что делает материал дорогим и редко применяемым.

Что означает Pn 20 труба?

В контексте всего изложенного, теперь рассмотрим, pn 20 труба что значит? Выше указанный ГОСТ содержит буквенное обозначение изделий, где аббревиатура Pn — это номинальное давление, обеспечивающее изделию наиболее оптимальный срок эксплуатации (для полимерных труб он составляет 50 лет и более) при температуре носителя в пределах +20 градусов. Pn 0.1 означает механическую нагрузку, идентичную показателю 0.1 МПа (1атм) и математически описывается следующим образом:

Pn=20 MRS/(C×(SDR — 1)), где

• MRS — Minimum required strength или минимальная долговременная прочность, измеряемая в МПа;
• С — коэффициент запаса прочности, превышающей значение единицы, который формируется с учётом рабочих условий и химико-физических качеств трубы;
• SDR — стандартное соотношение размеров (наружного диаметра и толщины стенки).

Длительность эксплуатации термопластов обратно пропорциональна температуре носителя. Проще говоря, труба полипропиленовая pn 20, используемая для транспортировки горячей воды, выйдет из строя быстрее, чем аналогичное изделие, встроенная в систему холодного водоснабжения. Да и номинальное давление существенно снижается при повышении температуры рабочей среды.

Таким образом для оптимального использования полипропиленовой продукции в системах, подающих горячие жидкости, лучше использовать трубу полипропиленовую pn 20 с нанесенным на внутренние стенки стекловолокном и при температурном режиме не более +80°С.

Похожие статьи

Маркировка полипропиленовых труб

Трубы из полипропилена выпускают с различными техническими характеристиками, которые отображаются в специальной маркировке.

Для того чтобы избежать ошибок при выборе необходимых труб для горячего или же холодного водоснабжения, а также и для отопления, нужно иметь представление о той маркировке, которая на трубу нанесена и является как бы ее паспортом.

Номинальное давление

1. Буквы PN обозначают номинальное давление. Оно выражается в барах (кг/см2). PN – это неизменное номинальное внутреннее давление воды с температурой 20 градусов Цельсия, выдерживаемое трубами безотказно в течение 50 лет.
2. Больше всего распространены полипропиленовые трубы PN 25, PN 20, PN 16 и PN 10. Тут нужно учесть то, что чем толще у трубы стенка, то тем выше будет обозначение PN. Маркировка полипропиленовых труб для отопления обозначена PN 20 и PN 25. Также они подходят и для обустройства горячего водоснабжения.
3. Некоторые производители изготовляют трубы, на которых идет синяя продольная полоса для холодной воды (PN 10). Красная полоса на трубах говорит о том, что они предназначаются для воды горячей (PN 20). Есть таблицы, по которым рассчитывается срок службы трубы, руководствуясь данными по температуре воды и ее давлению. Чем будет выше давление и если температура воды выше 20 градусов, тем меньше прослужит труба.

Обозначение материала

1. Разные изготовители труб используют различные обозначения. Но буквы РР всегда свидетельствуют о том, что трубы сделаны из полипропилена. Если вы увидели обозначения РРН, РР-тип 1 или же РР-1, то это изделие изготовлено из первого типа полипропилена – гомополимера. Обозначения РР-тип 2, РР-2, или РРВ – трубы сделаны из блоксополимера. Однако лучшим признан рандом сополимер: РР-3, PPR, PP-random, PPRC.
2. Маркировка полипропиленовых труб для водоснабжения холодной воды будет обозначена РРН. Такие трубы применяются и при прокладке вентиляции. Трубы, маркированные РРВ, находят свое применение в центральном и автономном отоплении и холодном водоснабжении.
3. Трубная продукция с маркировкой PPR распространена больше всего благодаря своей повышенной теплостойкости. Поэтому они подходят и для горячей воды, и для холодной, а также для отопительных систем разнообразного вида.

Маркировка полипропиленовых труб

Что еще обозначено в маркировке

1. Диаметр трубы и минимальный размер ее стенок. Специально принятая схема для этого обозначения похожа на нашу метрическую систему мер. Диаметры трубы обозначены в миллиметрах цифрами – от 10 и до 1200 мм.
2. Дата выпуска, номер партии и другое. Сведения в 15 цифрах обозначены двумя последними цифрами года, когда трубы были изготовлены, месяц и номер декады года, номер смены, номер партии, машины и производственной линии.
3. Товарная марка изготовителя продукции, информация о сертификате. Также имеется информация о присвоении знака качества производителю труб, который подтверждает способность выпускать изделия по национальному стандарту, обозначение материала, который применяется в производстве.

Видео: Предназначения полипропиленовых труб

Похожие публикации:

Маркировка труб PolyesPro® | Промышленный стандарт в области маркировки труб

Что такое PolyesPro

^®

PolyesPro ^® — это продукт для маркировки труб высочайшего качества, доступный на рынке. Маркировка труб PolyesPro ^® производится с использованием 3M ^™ MCS ^™ или системы согласованных компонентов. Он состоит из сэндвича из полиэфирного основного материала, на котором напечатано изображение, покрытого защитным полиэфирным ламинатом. Основной материал имеет клейкую основу, не содержащую галогенов, что делает его пригодным для нанесения на трубы из нержавеющей стали. Защитные свойства полиэфирного ламината, такие как устойчивость к ультрафиолетовому излучению и многочисленным химическим веществам, гарантируют долгий срок службы. ПолиэсПро 9Маркировка труб 0003 ® также не содержит ПВХ (винилхлориды).

История PolyesPro

^®

Материал для маркировки труб PolyesPro ^® был разработан для удовлетворения потребностей компаний, которым требуется максимально возможное качество и долговечность маркировки труб. PolyesPro ^® представляет собой материал с высокой степенью термостойкости, длительным сроком службы (более десяти лет) и сохраняющий цвета маркировки (цветостойкость). Чтобы удовлетворить эту потребность, один из наших производителей, Blomsma Signs & Safety, тесно сотрудничал с 3M для разработки нового отраслевого стандарта для маркировки и этикетирования труб PolyesPro 9.0003 ® маркировка труб. После многочисленных производственных испытаний и полевых испытаний на соответствие требуемым критериям качества продукт доступен со всеми гарантиями 3M.

Гибкий производственный процесс

Гибкий производственный процесс делает возможным любое расположение и комбинацию символов безопасности (в соответствии с GHS и ISO7010), а также интеграцию дополнительной информации, такой как номера трубопроводов, индикаторы входа и выхода и любой другой системной информации. желанный. ПолиэсПро ^{® 9Маркировка труб 0004 может быть изготовлена ​​в соответствии со всеми применимыми национальными и международными правилами и нормами, а также стандартами вашей компании. Рулоны поставляются в удобных размерах для эффективного и экономичного использования.}

Тест

Уникальные особенности

Маркировка труб PolyesPro ^® обладает рядом уникальных особенностей, которые стали возможными благодаря последним инновациям 3M™ в области клеев и стойкости цвета. Ключевой особенностью является клеевой слой на основе жидкого акрила толщиной более 120 микрон. Это позволяет наносить этикетки практически на все виды труб, даже на окрашенные с легкой текстурой. Использование сконфигурированного оборудования 3M™ и чернил 3M™ обеспечивает исключительно длительную цветостойкость изображения. Это означает, что обеспечивается качественная передача информации; маркировка остается разборчивой и узнаваемой как по цвету, так и по используемым символам безопасности.

Любое применение, все виды трубопроводов

Область применения очень широкая: от шельфовых и морских рынков до химических и нефтехимических заводов и резервуарных терминалов. Маркировка труб PolyesPro ^® устойчива к ультрафиолетовому излучению, устойчива к царапинам и способна противостоять экстремальным погодным условиям и химическим веществам. Маркировку PolyesPro ^® можно наносить на изолированные трубы, окрашенные трубы и трубы из нержавеющей стали.

Что отличает PolyesPro

^®
от других марок для маркировки труб

Когда мы разрабатывали маркировку для труб PolyesPro®, у нас было видение создать абсолютно лучший материал для маркировки труб, доступный в мире. Маркировка труб, разработанная для решения общих и практических проблем и предотвращения любых проблем с коррозией или адгезией. Мы начали с практических нужд, вместо того, чтобы использовать общедоступные материалы, что привело к новым комбинациям материалов, а также к применению и разработке индивидуальной клеевой основы. Во всем мире существует немало компаний, которые предлагают материалы для маркировки труб различного качества.

Что отличает PolyesPro® от других известных поставщиков маркировки труб в мире? В таблице ниже мы сравниваем PolyesPro® со средними продуктами для маркировки труб, доступными в настоящее время.

Избегайте контрафактной и некачественной продукции для маркировки труб

Популярные бренды часто копируются, и эта некачественная продукция часто попадает по всему миру к неавторизованным торговым посредникам. Хотя они могут иметь низкую цену и хорошо выглядеть на первый взгляд, в них нет наших технологий и высокого качества. О качестве материала для маркировки труб часто можно судить по тому, как быстро он обесцвечивается. Изменение цвета может быть вызвано, например, атмосферными воздействиями (ультрафиолетовое излучение, соленая вода), воздействием таких веществ, как химические вещества и растворители, специальной очисткой (струи высокого давления, чистящие средства) и температурой труб. Некоторыми другими распространенными проблемами качества с некачественными материалами для маркировки труб являются плохая адгезия, CUS (коррозия под наклейкой) из-за некачественной клеевой основы, визуальные ошибки в дизайне и растрескивание / расслоение материала.

Где купить PolyesPro

^®

Чтобы обеспечить максимальное качество обслуживания клиентов, мы настоятельно рекомендуем вам приобрести PolyesPro ^® непосредственно у производителя или через нашу эксклюзивную сеть официальных реселлеров. Мы очень серьезно относимся к нашему бренду, нашему продукту и интеллектуальной собственности и вложили значительные средства в их защиту в Интернете и с нашими партнерами. Пожалуйста, свяжитесь с нами, если вам нужна дополнительная помощь.

Маркировка труб — Стандарты маркировки труб ANSI и требования OSHA

Каковы требования OSHA в отношении стандартов маркировки труб ANSI

?

Стандарты маркировки и маркировки труб ANSI: каковы требования OSHA?

Стандарты маркировки труб специально не изложены и не определены
OSHA, но стандартный номер 1910.261(a)(3)(ii)
отмечает стандарт ASME (ANSI) A13.1 в качестве рекомендуемой схемы для
идентификация трубопроводных систем .

Стандарт ASME для идентификации труб является широко используемым руководством при определении требований к идентификации труб. 9В редакционных примечаниях 0080 ASME A13.1-2015 указано, что «A13. 1 предназначен для создания общей системы для помощи в идентификации опасных материалов, транспортируемых в системах трубопроводов, и их опасности при попадании в окружающую среду». Далее указывается, что эта схема обеспечивает рекомендаций по идентификации системы трубопроводов для промышленных рабочих мест, электростанций, коммерческих и институциональных установок и зданий, используемых для
общественное собрание.

Редакционная заметка Источник и Руководство A13.1-2015 Информация о приобретении

Оставайтесь в соответствии со стандартом ANSI

Загрузите этот информационный лист, чтобы всегда иметь под рукой информацию о соответствии требованиям ANSI в любое время.

Загрузить

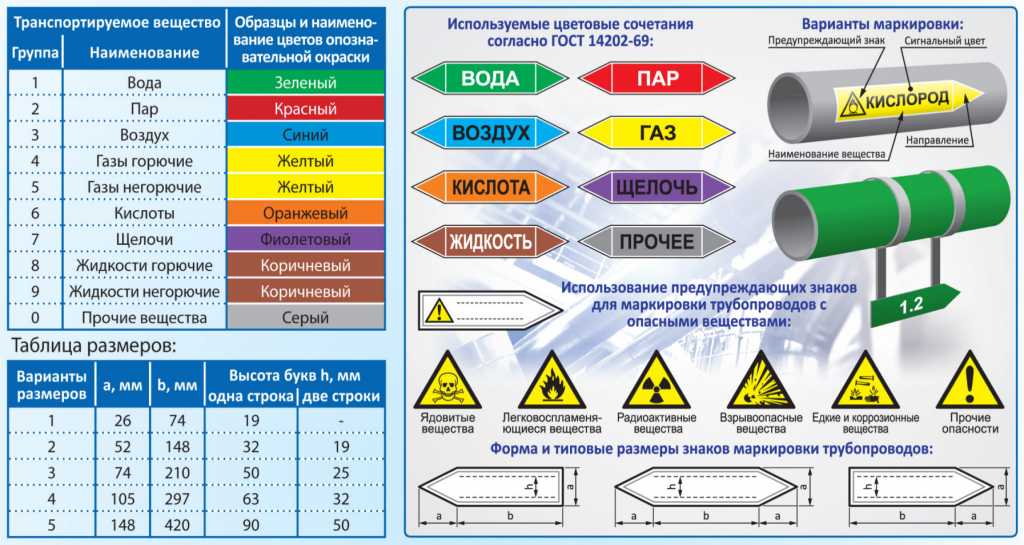

Таблица цветовых кодов труб

— ANSI/ASME A13.1

Требования к видимости и размеру маркеров труб

В стандарте ANSI A13. 1 указано, что «Маркеры должны быть расположены так, чтобы они были хорошо видны персоналу предприятия с точки нормального подхода». Они должны немедленно сказать вам
все, что вам нужно знать о содержимом трубы, направлении потока и о том, является ли содержимое опасным или безопасным.

Что делать, если внешний диаметр вашей трубы или покрытия меньше 3/4 дюйма или 19 мм?

В случаях, когда маркировка трубы или покрытия затруднена из-за размера, мы рекомендуем использовать прочные и долговечные бирки для источников энергии или клапанов вместо этикеток или маркеров для труб.
