Двухскатная мансардная крыша своими руками: фото, чертежи

Содержание

  • Как устроена двухскатная мансардная крыша
  • Двухскатная мансардная крыша своими руками
  • Как правильно выбрать схему мансардной крыши
  • Оформление мансардного помещения

Многие счастливые обладатели частного дома задумываются над расширением своего жилищного пространства, но не у многих есть возможность достроить второй этаж или дополнительную комнату. Именно для таких людей идеальным вариантом станет мансарда. Не стоит предвзято относиться к чердачному помещению, оно может выглядеть не хуже любого другого как, например, на фото ниже.

Как устроена двухскатная мансардная крыша

Такой тип верхнего этажа подразумевает под собой наличие двух наклонных стенок, что делает его идеальным для областей с высоким уровнем осадков зимой, так как они не будут задерживаться на кровле и не провалят ее.

Устройство двухскатной мансардной крыши наиболее простой вариант из всех остальных. Крыша состоит из следующих элементов:

  • опор или стропил. Элемент конструкции, который будет нести всю основную нагрузку. Обычно применяют сосновые брусья, которые обладают достаточной прочностью, но, в то же время, намного эластичней и легче дубовых;
  • обрешетка. Перекрытия, которые крепятся на каркас и служат для крепления изоляционных материалов и наружного покрытия;
  • изоляционные материалы. Так как это наружное помещение, оно должно быть должным образом защищено от природных осадков и плохо проводить тепло;

    ​Важно! Изоляционные материалы прокладываются не только под наружное покрытие верха, но и перед укладкой пола. Это позволяет избежать потерь тепла и выпадению конденсата внутри чердака.

  • наружное покрытие. Двухскатная мансардная крыша позволяет применять практически любой материал для покрытия стен и крыши. Наиболее популярными материалами являются: черепица, битум, профнастил для потолка, кирпич, пеноблоки и OSB плита для стен.

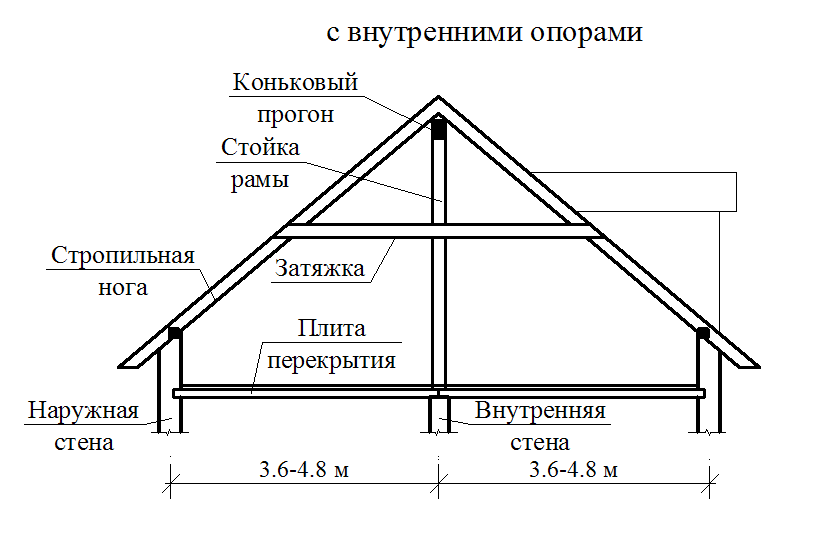

Устройство и расположение элементов конструкции показаны на рисунке ниже.

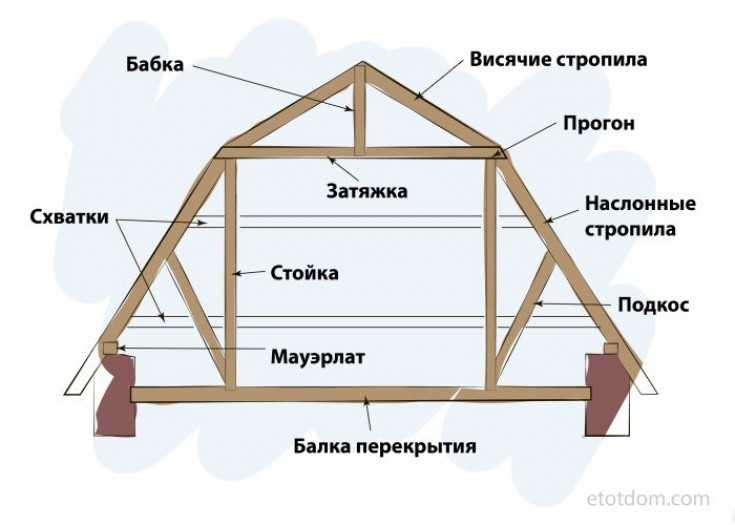

Это традиционный вариант такого типа помещения, но существуют и другие. Мансардная крыша двухскатная, ломаная позволяет существенно увеличить полезную площадь помещения за счет более вертикальных стен, однако сложность постройки и ее дороговизна, практически исключают вариант самостоятельной постройки.

Двухскатная мансардная крыша своими руками

Стропильная система двухскатной мансардной крыши самая простая из всех существующих, что позволяет реализовать проект такого помещения самостоятельно.

Важно! Несмотря на легкость исполнения такого типа чердачного помещения, работа требует внимательности, достаточного количества времени и определенных навыков. Реально оцените свои силы, перед тем как приступить к работе.

Двухскатная мансардная крыша своими руками – это вполне реально, но делать все стоит согласно следующему плану:

  1. Составление проекта. Очень важный момент, ведь именно согласно ему, будут выполняться все работы. При составлении стоит учитывать площадь будущего помещения, возможную нагрузку (учитывается уровень осадков и сила ветров в регионе), высоту мансардного этажа двухскатной крыши, площадь фронтона. Для создания проекта лучше всего обратиться к профессионалам, которые легко смогут учесть все особенности вашего дома и местности. Также немаловажным фактором является ожидаемый внешний вид.
  2. Расчет количества необходимого количества материалов. После того как вы составили проект, необходимо узнать, какое количество материала необходимо. Например, как рассчитать площадь фронтона двухскатной мансардной крыши. Для этого вам необходимо узнать следующие величины: ширина опорной стены, высота помещения в самом высоком месте, высота стены под фронтоном. После чего вам останется посчитать площадь двух треугольников и прямоугольника и сложить все вместе.
  3. Подбор материалов. Не старайтесь экономить на качестве, так как кровля вашего дома – это защита от природных осадков, а будущее помещение будет жилым и его ремонт может оказаться намного дороже, чем сэкономленные средства.
  4. Просмотр обучающего видео. Если вы никогда не выполняли такой работы, то вам обязательно необходимо ознакомиться с видео уроками и различными инструкциями.

    ​Важно! Постарайтесь ознакомиться с максимально большим количеством видео, но выбирайте наиболее подходящее. Старайтесь, чтобы ваши конструкции были выполнены по одному принципу.

  5. Монтаж изолирующих материалов и подложки на пол чердака. Внимательно читайте инструкции по применению материала, потому что, это будет влиять на теплоту вашего дома и затраты на его отопление.
  6. Установка опор. Схема стропильной системы двускатной мансардной крыши представляет собой сочетание продольных и поперечных брусьев из твердых пород древесины. Относитесь с ответственностью к этапу, поскольку малейшее ослабление конструкции может привести к ее разрушению. Замена опор без разбора всей конструкции практически невозможна.
  7. Укладка изоляционных материалов. После того как стропильная система мансардной двухскатной крыши будет завершена, необходимо проложить слои паро- и гидроизоляции, с таким расчетом, чтобы «точка росы» была снаружи.
  8. Установка наружного покрытия. Очень важный момент, так как именно этот слой будет первым препятствием для погоды. Не экономьте на перекрытии слоев материала, строго соблюдайте все рекомендации производителей. Если вы собираетесь делать жилой этаж, то можете сразу и не обнаружить протечку воды, что приведет к серьезным осложнениям и дополнительным затратам.

Обратите внимание! Для того чтобы ваше чердачное помещение было правильно выполнено, стоит обратиться за советами к профессиональным строителям или почерпнуть информацию из сети интернет.

Теперь вы знаете как построить двухскатную мансардную крышу самостоятельно, но как сделать правильный выбор конструкции? Внимательно просмотрите чертежи двухскатной мансардной крыши перед тем, как начать строительство, это позволит вам избежать многих проблем при строительстве.

Как правильно выбрать схему мансардной крыши

Для того чтобы правильно выбрать тип конструкции стоит учитывать несколько факторов:

  • величину и вес конструкции. Не каждый дом способен выдержать большой вес второго этажа, потому будьте очень осторожны и внимательно изучите технические документы вашего дома. Величина конструкции зависит от возможных нагрузок. Если для региона характерны серьезные ветра, то высокая мансарда может не выдержать;
  • свои силы. Выполнить серьезную конструкцию без определенных навыков практически невозможно, поэтому выбирайте варианты попроще, если будете выполнять работу самостоятельно;
  • внешний вид. Простая и крепкая крыша всегда будет смотреться выгодно на любом доме. Вот некоторые примеры двускатных мансардных крыш

Несмотря на свою простоту, кровли смотрятся очень красиво, потому не думайте, что сложная конструкция будет смотреться выгоднее.

Учитывая все эти факторы, определитесь с выбором.

Оформление мансардного помещения

Внешний вид верхнего этажа полностью зависит от общего вида дома, потому старайтесь выдержать единый стиль, чтобы новостройка четко вписалась в общий вид конструкции. Дома с двускатной мансардной крышей, фото которых представлены ниже, это разные примеры оформления внешнего вида

Дома совершенно разные, но оба смотрятся очень красиво и интересно.

Внутреннее оформление полностью зависит от назначения помещения. Не бойтесь использовать неординарные приемы и геометрические решения. Наклонные стены дадут массу возможностей, чтобы сделать комнату нескучной и оригинальной. Также помните важный момент, что наклонные стены создают интересный эффект, если вы лежите и смотрите на потолок. Обыграйте этот момент. Расположите различные декоративные элементы. Также возможно использовать большой центральный светильник, поскольку высота потолка достаточна для него.

Не бойтесь экспериментировать, будьте оригинальны, и вы скоро заметите, что, несмотря на свою, может быть, небольшую площадь, комната станет самым любым местом в вашем доме.

Также на мансардном этаже вполне, можно организовать оранжерею или библиотеку. Удаленность и хорошая изоляция комнаты, делает ее идеальным вариантом для отдыха.

  • Виды крыш частных домов

  • Как правильно крыть крышу шифером

  • Как крыть крышу профнастилом своими руками

  • Устройство кровельного пирога под профнастил

Как сделать двухскатную крышу с мансардой

Мансардное помещение в загородном жилом доме или дачном домике на садовом участке удобнее всего устраивать под крышей с двумя скатами.

Несложную стропильную конструкцию можно выполнить самостоятельно, без подъемных механизмов и сложных инструментов.

Пространство под традиционной для деревянных и кирпичных домов двускатной крышей чаще всего используют, как холодное чердачное помещение.

Однако, при небольших затратах и грамотно проложенной изоляции кровли, мансарду можно превратить в уютную комнату, спальню, детскую, и даже гостиную. От выбора типа помещения под крышей будет зависеть дизайн интерьера мансарды.

В небольших по площади загородных домах строительство двускатной крыши с мансардой решает проблему нехватки жилых помещений.

Содержание

  • 1 Особенности двухскатной крыши с мансардой

  • 2 Принцип устройства стропильной системы

  • 3 Определение конструктивных размеров

  • 4 Монтаж стропильной конструкции

    • 4.1 Обрешетка и гидроизоляция кровли

    • 4.2 Монтаж обрешетки

    • 4.3 Кровельные материалы и их крепление

    • 4.4 Тепло- и пароизоляция двускатной крыши мансардного помещения

Особенности двухскатной крыши с мансардой

Для определения конструкции двухскатной крыши следует учитывать:

  • Планировку дома;
  • Габаритные размеры;
  • Толщину стен;
  • Наличие несущей продольной стены.

Кроме строительных факторов, на выбор конфигурации крыши влияют климатические особенности месторасположения постройки.

Для дома с шириной до 6 м, расположенного в зоне с умеренным климатом, выбирают двускатную крышу с висячей стропильной конструкцией и углом наклона ската не менее 400 градусов.

Меньший угол наклона не позволит устроить мансардное помещение с достаточной высотой потолков. К тому же чем круче крыша, тем меньше снега и воды на ней задержится. С крыши, смонтированной под углом в 450 градусов, снежинки соскальзывают под собственным весом.



Принцип устройства стропильной системы


Несущая конструкция крыши с висячими стропилами не требует сложных расчетов и проектных решений. На схеме видно, что стропила двускатной крыши с мансардой устанавливают в виде треугольных арок по всей длине дома с шагом, который зависит от веса кровельного материала с обрешеткой и изоляционными материалами. Фронтальные поверхности являются продолжением стен дома и выполняются из того же материала.

Важно! Для мансардного помещения при строительстве фронтонов предусматривают устройство оконных проемов.

Принцип висячих стропил основан на распорной системе. Стропильные ноги опираются в верхней точке друг на друга и затягиваются ригелем, который крепят на высоте бедующего потолка мансарды. Затяжка выполняется для уравновешивания распорной нагрузки, действующей на стены дома. Внизу стропила жестко прикрепляются к мауэрлату — деревянному фундаменту для стропильной конструкции крыши.

Мауэрлат располагают по периметру дома, на верхних основаниях стен. Выполняют такой фундамент непрерывной укладкой бруса 100 на 150 мм или 150 на 150 мм на гидроизоляцию.

Если длины бруса не хватает для укладки одним обрезом по всей стене, его соединяют из двух частей по центру ограждения, загоняя крепления под углом в 450 градусов. Закрепляют мауэрлат к основанию стены ближе к ее внутреннему краю анкерными болтами и шпильками.

К мауэрлату металлическими уголками прикрепляют вертикальные опоры для установки стропильных ног, на которых делают запилы для лучшего упора в брус мауэрлата.



Определение конструктивных размеров


Длину стропильных брусьев можно определить без вычислений. Для этого:

  • В центре фронтальной стены вертикально устанавливают временную опору с привязанным шпагатом на предполагаемой высоте конька крыши;
  • Шпагат отводят к углу дома, таким образом, определяя величину ската крыши. Добавляют к этой величине 60 см на карнизный свес и получают размер стропильной балки.

Расчетные размеры висячей стропильной конструкции двухскатной крыши для дома с шириной 6 м указаны на чертеже.

Определяем количество стропильных арок. Для этого:

Монтаж стропильной конструкции

После определения количества расходного материала, приступают к монтажу стропильной системы двускатной мансардной крыши. Это можно сделать своими руками:

  • Из двух брусьев и затяжки собирается треугольная ферма. Если уклон крыши составляет 450 градусов, то в верхней точке брусья опираются друг на друга под углом в 900. Верхнее соединение фиксируется металлической накладкой. Затяжка-ригель крепится саморезами на высоте предполагаемого потолка мансарды;

    • Совет! Для увеличения надежности конструкции ригель-затяжку устанавливают с двух сторон фермы. Крепление производят болтами.

  • Стропильную конструкцию поднимают на установочную высоту и крепят к временной опоре на фронтальной стене. Стропильные ноги упирают в мауэрлат местами запилов и прикручивают к предварительно установленным опорам. Под стропила подкладывают деревянные уголки;
  • Отвесом проверяют вертикальность установки фермы;
  • Аналогично устанавливают стропильную арку на противоположной фронтальной стене;
  • Между вершинами крайних арок натягивают шпагат или прибивают прогон для установки промежуточных ферм. Для лучшей фиксации вертикального положения арок стропила временно скрепляют между собой досками;
  • Устанавливают конек и приступают к обрешетке стропильной конструкции.

Важно! После установки стропильной конструкции следует вывести воздуховоды и дымовые трубы за пределы кровли.

Обрешетка и гидроизоляция кровли

Для укрепления стропильной конструкции и создания основы под кровельный материал на стропила устанавливают обрешетку.

Для пошаговой обрешетки под ондулин, профнастил, шифер или металлочерепицу используют доску хвойных пород дерева. Можно использовать профилированный брус 40х50, 50х50, 50х60 мм, но он будет утяжелять конструкцию кровли.

Теперь рассмотрим виды гидроизоляции для двухскатной крыши. Для двускатной крыши в качестве гидробарьера подойдет:

  • Битумный рулонный материал – традиционная, недорогая, но недолговечная кровельная гидроизоляция;
  • Армированная пленка – полиэтилен, укрепленный синтетической нитью, создает водонепроницаемым барьером между кровельным материалом и деревянной конструкцией кровли;
  • Гидроизоляционная пленка – перфорированный полиэтилен, который обладает уникальной способностью пропускать испарения влаги из утеплителя, но не пропускает воду внутрь;
  • Антиконденсатная пленка предназначена для защиты металлических кровельных материалов от конденсата. Наружный слой пленки выполнен из геотекстиля, который прекрасно впитывает влагу, а нижний полимерный слой не пропускает воду к деревянным элементам кровли.

Начинают укладку рулонную гидроизоляцию от нижнего края ската. Последующие ряды настилают внахлест.

Монтаж обрешетки

Монтаж обрешетки двускатной крыши — поэтапный процесс. Этапы монтажа таковы:

  • Гидроизоляционный слой пристреливают оцинкованными скобами к стропилам с небольшим провисанием для подкровельной вентиляции;
  • Для установки обрешетки к стропилам прибивают деревянные рейки поверх гидроизоляции, крепление ламелей обрешетки выполняют саморезами;
  • К нижнему краю стропил крепят карниз;
  • Через 30 см от карниза устанавливают следующую линию обрешетки;
  • Ряды обрешетки крепят параллельно карнизу с шагом 60 см;
  • Соединяют деревянные ламели обрешетки на пересечении со стропилами;
  • Дополнительный ряд устанавливают на 10 см ниже конька кровли;
  • На торцевых стропилах закрепляют ветровые наличники;
  • Сравнивают диагонали скатов крыши.

    После обрешетки стропильной конструкции приступают к наружной облицовке крыши кровельным материалом.

    Кровельные материалы и их крепление

    Для верхнего покрытия двускатной крыши используют современные кровельные материалы – ондулин, профнастил, металлочерепицу.

    Наряду с прочностью и долговечностью они отличаются легким весом, поэтому подходят для облицовки мансардных крыш.

    Листы кровельного покрытия крепят к обрешетке саморезами, начиная с нижнего ряда.
    Количество материала рассчитывают по площади скатов крыши с коэффициентом 1,2 на крепление внахлест.

    Перед началом укрытия ровных поверхностей, вокруг дымоходов и воздуховодов устанавливают фартуки из металла подходящей толщины или специальных заготовок.

    В завершение кровельных работ крепят коньковые элементы и торцовые планки.

    Совет! Под покрытие конька необходимо проклеить ленту-уплотнитель, которая не допустит попадание воды под обшивку кровли.

    Изнутри крышу утепляют и прокладывают пароизоляционный слой.

    Тепло- и пароизоляция двускатной крыши мансардного помещения

    Утепление мансардной крыши производят укладкой теплоизоляционного слоя в углубления между стропилами. В качестве теплоизоляции используют минеральную вату, которая имеет небольшой вес, хорошую паропроницаемость и низкую теплопроводность.

    Чтобы избежать намокания минеральной ваты из-за образования конденсата, ее покрывают «дышащим» слоем пароизоляции. Перфорированные полиэтиленовые пленки, антиконденсатные многослойные покрытия и диффузные мембраны хорошо справляются с задачей паровой изоляции внутренней поверхности крыши.

    Пароизоляция прокладывается поперек стропил, по всей длине помещения, с перекрытием полос не менее чем на 10 см. Швы проклеивают специальным скотчем. К стропилам пленку пристреливают скобами с помощью степлера.

    На завершающем этапе устройства мансардного помещения, внутреннюю поверхность двускатной крыши обшивают листами фанеры, гипсокартона, вагонкой или другим декоративным покрытием.

    Более подробную информацию о том, как и чем утеплить крышу мансарды правильно читайте здесь.

    При соблюдении основных правил возведения двускатной крыши, учитывая советы специалистов по выбору и креплению строительных и изоляционных материалов, устройство мансардного помещения выполняют самостоятельно. Теплая, хорошо проветриваемая мансарда послужит дополнительным жилым помещением и улучшит микроклимат всего дома.

    Смотрите видео о монтаже стропильной системы двускатной мансардной крыши:
