Люминесцентная лампа схема подключения: Подробная схема подключения люминесцентной лампы, устройство

Содержание

Подключение люминесцентных ламп: 75 фото вариантов подсоединения

Люминесцентные лампы чаще всего используются в производственных условиях, в магазинах, теплицах и на складах. Для дома их стали покупать только с появлением образцов, имеющих цоколь Е27. При всей экономичности создать оптимальный режим их эксплуатации без дополнительных устройств достаточно сложно, например, когда речь идет о параллельном подключении люминесцентных ламп. В особенностях этого процесса мы и попытаемся разобраться.

Принцип работы

Лампа представляет собой колбу, в которую закачан инертный газ аргон с парами ртути. В конструкции имеется анод и катод. Между ними возникает разряд, вследствие чего происходит загорание в момент пуска.

Разогретые пары ртути начинают излучать инфракрасное свечение, которое не доступно глазу человека. Чтобы перевести свечение в необходимый диапазон, стенки колбы покрывают специальным люминофором. Он активизируется и начинает излучать подходящий глазу свет.

Однако испарение ртутных паров требует иного напряжения, нежели имеется в обычной сети. Способы подключения люминесцентных ламп более сложные.

Дополнительно к электродам запускаются установленные дополнительно электронные и электромагнитные ПРА. Они стимулируют появление нужного скачка напряжения и гарантируют отсутствие неконтролируемого его роста в процессе работы.

Использование стартеров

Для эксплуатации ламп с электромагнитным типом ПРА требуется стартер. Он обеспечивает замыкание в цепи. В результате электроды разогреваются, и происходит зажигание. После нагрева до требуемого уровня цепь размыкается, аргоновый промежуток пробивается.

А вот дроссель в момент замыкания электродов ограничивает ток до нужного уровня, способствует генерированию импульса напряжения для пробоя, а также является важным фактором стабильности горения разряда.

Чтобы подключить лампу надо к ее входу параллельно законтачить стартер. Для этого используют только один штырь на каждой стороне колбы. К оставшимся контактам лампы присоединяется дроссель. Параллельно надо подключить и конденсатор, который компенсирует реактивную мощность и уменьшит помехи.

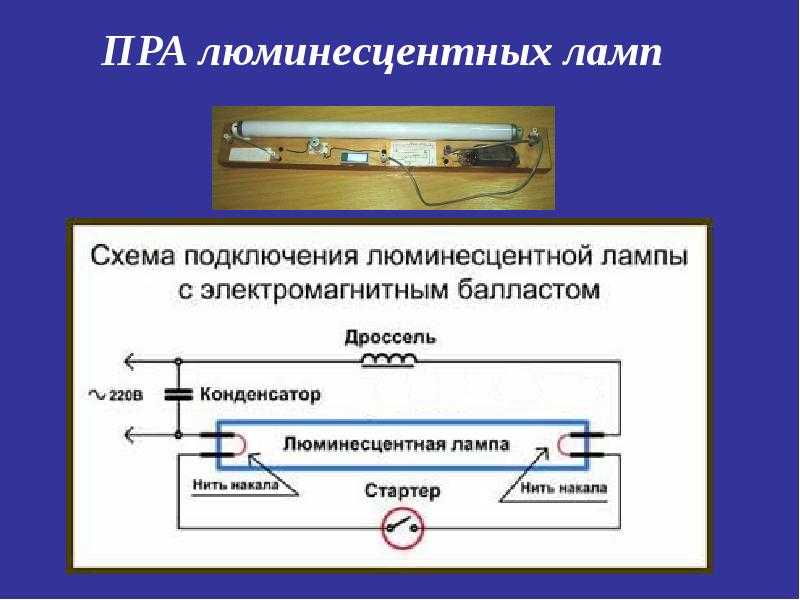

На фото подключения люминесцентных ламп можно увидеть схему с электромагнитным балластом. У нее существует множество недостатков:

долгое зажигание;
пульсирование;
наличие шумов;
отсутствие пуска при низких температурах.

Поэтому использование моделей с электромагнитными ПРА сейчас ограничено. Рекомендуется использовать более эффективные устройства.

Работа без стартера

Подключение люминесцентных ламп без стартера производится при помощи пускорегулирующей аппаратуры электронного типа. Поскольку такая лампа является источником освещения с отрицательным показателем сопротивления, то ЭПРА играет роль преобразователя. Высокие токи могут испортить светильник, поэтому пускорегулирующее устройство ограничивает напряжение и сохраняет его в требуемом диапазоне.

Данная схема имеет достоинства. Во-первых, лампочка не мерцает. Во-вторых, шум в процессе работы отсутствует. В-третьих, осветительный прибор остается в рабочем состоянии намного дольше. В-четвертых, ЭПРА более компактна по сравнению с дросселем.

Электронный балласт – это блок с клеммами. Внутри корпуса есть плата. Компактность прибора позволяет его применять в любых по размеру светильниках. При выборе ЭПРА можно подобрать устройство под нужное число ламп и их мощность.

Первый и второй контакты балласта надо подсоединить паре выходов лампы, а третий и четвертый – ко второй паре. Затем на вход надо подать напряжение, лампа будет функционировать.

Подключение на две лампы

Чтобы произвести подключение двух люминесцентных ламп, необходимо ко всем линейным светильникам подсоединить параллельно устройство стартера.

Контакт происходит на два штыря, каждый из которых находится на разных сторонах колбы. Остальные контакты используются для присоединения индукционного дросселя. На них будет подаваться электропитание.

Параллельное подключение конденсатора относительно контактов запитывающего действия позволяет влиять на реактивную мощность и снижать уровень помех.

Использование пускорегулирующих приспособлений позволяет эффективно эксплуатировать люминесцентные светильники в помещениях разного типа. При этом обеспечивается надежность и долговечность работы, компенсируются скачки напряжения.

Современное оборудование позволяет облегчить подключение люминесцентной лампы к выключателю, однако работы связанные с этой задачей требуют от исполнителей электротехнических навыков.

Фото подключения люминесцентных ламп

Также рекомендуем посетить:

Детектор скрытой проводки
Пайка проводов
Кабель в землю
Заземление в частном доме
Открытая электропроводка
Однофазный двигатель
Крепление кабеля
Распределительная коробка
Маркировка проводов
Распределительный щит
Установка выключателя
Фотореле для освещения
Показания электросчетчика
Дифференциальный автомат
Провод СИП
Электропроводка в деревянном доме
Точечные светильники
Магнитный пускатель
Освещение участка
Подключение светильника
Соединение проводов
Подключение диммера
Скрытая электропроводка
Электрозвонок
Сечение провода
Ремонт утюга своими руками
ВВГ кабель
Монтаж электропроводки
Замена электропроводки
Датчик движения для включения света
Схема электропроводки в доме
Стабилизаторы напряжения для дома
Смеситель на кухню
Свет в аквариуме
Штробление стен

Подключение люминесцентной лампы без дросселя и стартера: схемы

Статья
Видео

Люминесцентные трубчатые лампы долгое время были популярны в освещении помещений любой площади. Они долго работают и не перегорают, а значит их нужно значительно реже обслуживать. Основная проблема — это не перегорание самой лампочки (выгорание спирали и люминофора), а выход из строя пускорегулирующей аппаратуры. В этой статье мы расскажем, как выполнить подключение люминесцентной лампы без дросселя и стартера, а также запитать от низковольтного источника постоянного тока.

Классическая схема включения люминесцентных ламп
Питание от 220В без дросселя и стартера
Питание ламп от 12В

Классическая схема включения люминесцентных ламп

Несмотря на технический прогресс и все преимущества электронных пускорегулирующих аппаратов (ЭПРА), и по сей день часто встречается схема включения с дросселем и стартером. Напомним, как она выглядит:

Люминесцентная лампа — это колба, которая конструктивно выполняется как прямая и закрученная трубка, наполненная парами ртути. На её концах расположены электроды, например, спирали или иглы (для изделий с холодным катодом, которые используются в подсветке мониторов). Спирали имеют два вывода, к которым подается питание, а стенки колбы покрыты слоями люминофора.

Принцип работы стандартной схемы подключения люминесцентной трубки с дросселем и стартером довольно прост. В первый момент времени, когда контакты стартера холодны и разомкнуты – между ними возникает тлеющий разряд, он нагревает контакты и они замыкаются, после чего ток течет по такой цепи:

Фаза-дроссель-спираль-стартер-вторая спираль-ноль.

В этот момент под воздействием протекающего тока разогреваются спирали, при этом остывают контакты стартера. В определенный момент времени контакты от нагрева изгибаются и цепь разрывается. После чего, за счет энергии, накопленной в дросселе, происходит всплеск напряжения и в лампе возникает тлеющий разряд.

Такой источник света не может работать напрямую от сети 220В, потому что для ее работы нужно создать условия с «правильным» питанием. Рассмотрим несколько вариантов.

Питание от 220В без дросселя и стартера

Дело в том, что стартеры периодически выходят из строя, а дроссели перегорают. Всё это стоит не дешево, поэтому есть несколько схем для подключения светильника без этих элементов. Одну из них вы видите на рисунке ниже.

Диоды можно выбирать любые с обратным напряжением не менее 1000В и током не меньше чем потребляет светильник (от 0,5 А). Конденсаторы выбирайте с таким же напряжением в 1000В и ёмкостью 1-2 мкФ. Обратите внимание, что в этой схеме включения выводы лампы замкнуты между собой. Это значит, что спирали в процессе зажигания не участвуют и можно использовать схему для розжига ламп, где они перегорели.

Такую схему можно использовать для освещения подсобных помещений и коридоров. В гараже можно применять, если в нём вы не работаете на станках. Светоотдача может быть ниже, чем при классическом подключении, а световой поток будет мерцать, хоть это и не всегда заметно для человеческого глаза. Но такое освещение может вызвать стробоскопический эффект — когда вращающиеся части могут казаться неподвижными. Соответственно это может привести к несчастным случаям.

Примечание: во время экспериментов учтите, что запуск люминесцентных источников света в холодное время года всегда осложнен.

На видео ниже наглядно показано, как запустить люминесцентную лампу, используя диоды и конденсаторы:

Есть еще одна схема подключения люминесцентной лампы без стартера и дросселя. В качестве балласта при этом используется лампочка накаливания.

Лампу накаливания использовать на 40-60 Вт, как показано на фото:

Альтернативой описанным способам является использование платы от энергосберегающих ламп. Фактически это тот же ЭПРА, что используется с трубчатыми аналогами, но в миниатюрном формате.

На видео ниже наглядно показано, как подключить люминесцентную лампу через плату энергосберегающей лампы:

Питание ламп от 12В

Но любители самоделок часто задаются вопросом «Как зажечь люминесцентную лампу от низкого напряжения?», мы нашли один из вариантов ответа на этот вопрос. Для подключения люминесцентной трубки к низковольтному источнику постоянного тока, например, аккумулятору на 12В, нужно собрать повышающий преобразователь. Простейшим вариантом является схема автогенераторного преобразователя на 1 транзисторе. Кроме транзистора нам понадобится намотать трёхобмоточный трансформатор на ферритовом кольце или стержне.

Такую схему можно использовать для подключения люминесцентных ламп к бортовой сети автомобиля. Для её работы также не нужен дроссель и стартер. Более того она будет работать даже если её спирали перегорели. Возможно вам понравится одна из вариаций рассмотренной схемы.

Запуск люминесцентной лампы без дросселя и стартера можно осуществить по нескольким рассмотренным схемам. Это не идеальное решение, а скорее выход из ситуации. Светильник с такой схемой подключения не следует использовать в качестве основного освещения рабочих мест, но допустимо для освещения помещений, где человек не приводит много времени — коридоры, кладовые и прочее.

Наверняка вы не знаете:

Преимущества ЭПРА перед ЭмПРА
Для чего нужен дроссель
Как получить напряжение 12 Вольт

Проводка патрона люминесцентной лампы — электрическая 101

Вопрос или комментарий?

Электрика 101

2 Схема подключения балласта мгновенного включения лампы с использованием шунтированных патронов не

2 Схема подключения балласта быстрого запуска лампы с использованием шунтированных патронов не

9001 9001 002

Как извлечь провод из разъема Push-

Возьмитесь за провод и скрутите его (поверните), осторожно потянув за провод, пока он не выйдет. Если не сделать это должным образом, провод может оборваться до того, как он выйдет из разъема.

Патроны для люминесцентных ламп Замените клеммы на шунтированных патронах, отличных от

Патроны для люминесцентных ламп удерживают люминесцентные лампы на месте на светильнике. Провода от балласта подключаются к нажимной в разъемах в патронах, которые подключаются к штырям лампы.

Патроны с шунтированием

Патроны с шунтированием для пускорегулирующих аппаратов с мгновенным запуском вмещают до двух проводов 18 AWG, соединяются внутри и подключаются к обеим сторонам патрона патрона.

На приведенной ниже схеме (ПРА с мгновенным запуском для 2 ламп) отдельные синие провода соединяются от ПРА с каждым патроном на одной стороне каждой лампы.

Общий красный провод подключается от балласта к обоим патронам на другой стороне каждой лампы. Дополнительный красный провод соединяет вместе два общих боковых патрона.

Вставьте в разъемы

Схема подключения балласта с мгновенным запуском для 2 ламп с использованием шунтированных патронов

Шунтированные патроны (не

)

Шунтированные патроны (не ) для балластов быстрого пуска, каждый из которых содержит четыре провода 18 AWG. Два разъема push- на левой стороне соединяются вместе и с левой стороны держателя внутри. Два разъема push- на правой стороне соединены вместе и с правой стороной держателя внутри.

На приведенной ниже схеме отдельные синие провода подключаются от балласта к разъемам push- с каждой стороны левого держателя лампы 1. Другие отдельные красные провода подключаются от балласта к разъемам push-. с каждой стороны левого держателя лампы 2.

Общие желтые провода подключаются от балласта к нажимным в разъемах на одном из правых держателей лампы 1 или 2. Два желтых провода соединяют общие патроны вместе.

Электропроводка балласта CFL

Аварийные балласты

Патроны люминесцентных ламп

Электропроводка патронов люминесцентных ламп

Подключение патрона с быстрым пуском

Подключение патрона с быстрым пуском, 2 и 4 лампы

Подключение патрона с быстрым пуском, 3 лампы

Замена клемм на нешунтированных патронах, не относящихся к

как собрать, как установить, с дросселем и без него

1. Устройство люминесцентной лампы

2. Способ подключения лампы

2.1. Подключение с помощью электромагнитного балласта

2.2. Две трубки и два дросселя

2.3. Схема подключения двух ламп с одним дросселем

2.4. Электронный балласт

2.5. Использование умножителей напряжения

2.6. Подключение без стартера

3. Подключение двух ламп последовательно

4. Как проверить лампочку

5. Замена лампы

Люминесцентные лампы остаются востребованными, несмотря на распространение светодиодных светильников. Это связано с их мощностью, экономичностью и отличной цветопередачей. При подключении люминесцентных светильников важно учитывать особенности оборудования.

Устройство люминесцентных ламп

Схема подключения обыкновенной люминесцентной лампы существенно отличается от аналогичной схемы приборов накаливания. Они состоят из основных компонентов:

Плата управления, регулирующая подачу тока;
электроды;
Стеклянная трубка или колба, покрытые люминофором.

Внутри колбы находится смесь паров ртути и инертных газов, а также электроды. Входное напряжение заставляет частицы двигаться, генерируя ультрафиолетовое излучение. Однако он невидим для человеческого глаза. Он преобразуется в видимый свет люминофором, нанесенным на внутреннюю часть колбы. Изменение состава люминофора меняет оттенок и цветовую температуру света.

Конструкция люминесцентных светильников.

Процессы регулируются пускателем и балластом, стабилизирующими напряжение и обеспечивающими равномерное освещение без пульсаций и мерцания.

Как подключить

Люминесцентную лампу можно подключить несколькими способами. Выбор зависит от условий эксплуатации и предпочтений пользователя.

Подключение с помощью электромагнитного балласта

Распространенный способ подключения с помощью пускателя и ЭПРА. Сеть запускает стартер, который закорачивает биметаллические электроды.

Ограничение тока в цепи осуществляется внутренним дросселем. Рабочий ток можно увеличить почти в три раза. Быстрый нагрев электродов и возникновение процесса самоиндукции вызывает воспламенение.

Подключение посредством ЭКГ.

Сравнивая способ с другими схемами подключения люминесцентных ламп, можно сформулировать недостатки:

Значительное энергопотребление;
длительное время запуска, которое может занимать 3 секунды;
схема не способна функционировать в условиях низких температур;
нежелательная стробоскопическая вспышка, отрицательно влияющая на зрение;
Дроссельные заслонки могут гудеть по мере износа.

Схема включает один дроссель на две лампы; метод не будет работать для системы с одной лампочкой.

Две лампы и два дросселя

В этом случае реализовано последовательное соединение нагрузок, с фазой на вход резистора.

Выход через фазу подключается к контакту осветительного прибора. Второй контакт направляется на нужный вход пускателя.

Цепь с двумя лампами и двумя дросселями.

От пускателя контакт идет на лампу, а свободный полюс идет на ноль цепи. Аналогично подключается вторая лампа. Подключается дроссель, а затем монтируется лампочка.

Схема подключения двух ламп от одного дросселя

Для подключения двух ламп от одного стабилизатора необходимо два пускателя. Схема экономична, потому что дроссель является самым дорогим компонентом в системе. Схема показана на рисунке ниже.

Схема подключения двух фонарей от одного дросселя.

Электронный балласт

Электронный балласт является современным эквивалентом обычного электромагнитного стабилизатора. Это значительно улучшает запуск цепи и делает использование осветительного прибора более комфортным.

Такие устройства не гудят при работе и потребляют гораздо меньше электроэнергии. Мерцание не появляется даже при низких частотах напряжения.

Ток, поступающий в нагрузку, выпрямляется через диодный мост. Это сглаживает напряжение, а конденсаторы гарантируют стабильное питание.

Подключение с помощью электронного балласта.

Обмотки трансформатора в этом случае включаются в противофазе, а генератор нагружается высокочастотным напряжением. При подаче резонансного напряжения внутри колбы происходит пробой газа, что создает необходимое свечение.

Сразу после зажигания сопротивление и приложенное к нагрузке напряжение падают. Запуск со схемой обычно занимает не более секунды. И легко использовать источники света без стартера.

Использование умножителей напряжения

Использование умножителей напряжения.

Способ позволяет использовать люминесцентную лампу без электромагнитной балансировки. В некоторых случаях он наиболее эффективен и продлевает срок службы агрегата. Даже сгоревшие устройства способны некоторое время работать на мощностях, не превышающих 40 Вт.

Схема выпрямления дает значительное ускорение и возможность удвоения напряжения. Для стабилизации используются конденсаторы.

Тематическое видео: Подробно о умножителе напряжения

Важно помнить, что люминесцентные лампы не предназначены для работы с постоянным током. Со временем ртуть скапливается в определенной области, что снижает яркость. Для восстановления индикатора нужно периодически менять полярность, переворачивая лампочку. Выключатель может быть установлен так, что вам не придется разбирать устройство.

Подключение без стартера

Схема подключения без стартера.

Стартер увеличивает время прогрева устройства. Однако он недолговечен, поэтому пользователи задумываются о подключении светильников без него через вторичные обмотки трансформатора.

В продаже можно найти устройства с маркировкой РС, что указывает на возможность подключения без пускателя. Установка такого элемента в светильник помогает значительно сократить время зажигания.

Последовательное подключение двух ламп

Метод предполагает работу двух ламп с одним балластом. Для реализации требуется индукционный дроссель и стартеры.

К каждой лампе необходимо подключить стартер Подключить каждый стартер, соблюдая параллельность соединения. Свободные контакты схемы выведены на сеть через дроссель. К контактам подключены конденсаторы для уменьшения помех и стабилизации напряжения.

Высокие пусковые токи в цепи часто вызывают залипание контактов в выключателях, поэтому выбирайте качественные модели, которые не сильно влияют на работоспособность сети.

Как проверить лампу

После включения Проверить правильность работы После включения проверить работоспособность цепи с помощью тестера. Сопротивление катодных рельсов не должно превышать 10 Ом.

Проверьте, работает ли цепь.

Иногда тестер показывает бесконечное сопротивление. Это не значит, что пришло время выбросить лампу. Тестер можно включать с холодным пуском. Обычно контакты пускателя разомкнуты и конденсатор не пропускает постоянный ток. Однако после нескольких касаний щупом показания стабилизируются и снизятся до нескольких десятков Ом.

Замена лампы

Как и другие источники света, люминесцентные светильники выходят из строя. Единственным решением является замена основного элемента.

Замена лампы дневного света.

Процесс замены на примере потолочного светильника Armstrong:

Аккуратно разберите светильник. С учетом стрелок, указанных на корпусе, колба повернута вокруг своей оси.
Повернув лампочку на 90 градусов, можно опустить ее вниз. Контакты сместятся и выйдут через отверстия.
Поместите новую лампу в паз, убедившись, что контакты вошли в соответствующие отверстия.
