Лестницы высота ступеней: Какая высота ступени самая удобная?

Содержание

Лестничные ступени — требования к ширине и высоте

Неотъемлемым атрибутом современной архитектуры являются лестничные ступени. Они позволяют подниматься на этажи без применения лифтов, обеспечивают комфорт и удобство пользования любым помещением. При этом каждому человеку приходилось сталкиваться с удобными и не слишком комфортными лестничными ступенями, затрудняющими подъем ввиду своих технических характеристик. Чтобы подъем по лестнице не доставлял дискомфорта, ее необходимо спроектировать и построить в строгом соответствии с правилами и нормами стандартов, учитывающих основные факторы.

Нормативные документы

В конечном счете, лестничные ступени в любом здании или загородном доме это не только архитектурный компонент, который должен гармонично вписаться в дизайн помещения, но и элемент безопасности. Необходимо еще до строительства правильно рассчитать основные характеристики будущих ступеней, учитывая главные характеристики, в числе которых:

угол подъема;

число ступеней;

основные габариты – ширина марша, высота ступени;

В настоящее время при проектировании и строительстве жилых зданий, а также промышленных и социальных объектов инфраструктуры в части сооружения лестничных маршей организации, подрядчики и проектные организации руководствуются нормами действующих стандартов и правил, в числе которых:

ГОСТ 23120-78 – документ регламентирует требования к строительным конструкциям, которые относятся к маршевым трапам;

ГОСТ 8717. 1-84 – нормирует основные габариты размеров составных частей лестниц.

ГОСТ 8717.1-84 – стандарт, который устанавливает условия по разработке лестниц.

Строительные нормы и правила также регламентируют требования к ступеням и лестницам. При этом руководствуются документацией:

СНИП № 2.08.01/89 – правила строительства жилых помещений.

СНИП № 2.08.02/89 – правила строительства общественных зданий.

Принципы проектирования лестниц и ступеней

В процессе проектировании лестничных маршей разрабатываются основные технические характеристики и устанавливаются следующие параметры безопасности и комфорта будущего марша. Среди них:

ширина шага при перемещении;

ширина марша;

высота ступеней;

ширина ступеней;

угол наклона ступней;

глубина проступи.

Основными критериями при проектировании являются такие факторы, как:

комфорт в ходе эксплуатации;

безопасность передвижения человека;

эстетичный внешний вид;

оформление.

Основные размеры и стандарты

Нормы действующих отраслевых стандартов регламентируют основные размеры, которые гарантируют удобство и безопасность использования лестничных ступеней. Требования устанавливают следующие нормы:

оптимальная ширина лестничного проема составляет не менее 1000 мм. Это позволяет комфортно пользоваться ступенями для подъема грузов и передвигаться двум человекам навстречу друг другу;

минимально допустимое значение ширины должно насчитывать не менее 700 мм;

нормируемые габариты высоты ступени могут варьироваться в пределах от 120 мм до 250 мм;

глубина проступи ступени должна составлять не менее 270 мм, обеспечивая комфортное положение ноги человека при перемещении, таким образом, чтобы она не свисала и полностью находилась на поверхности.

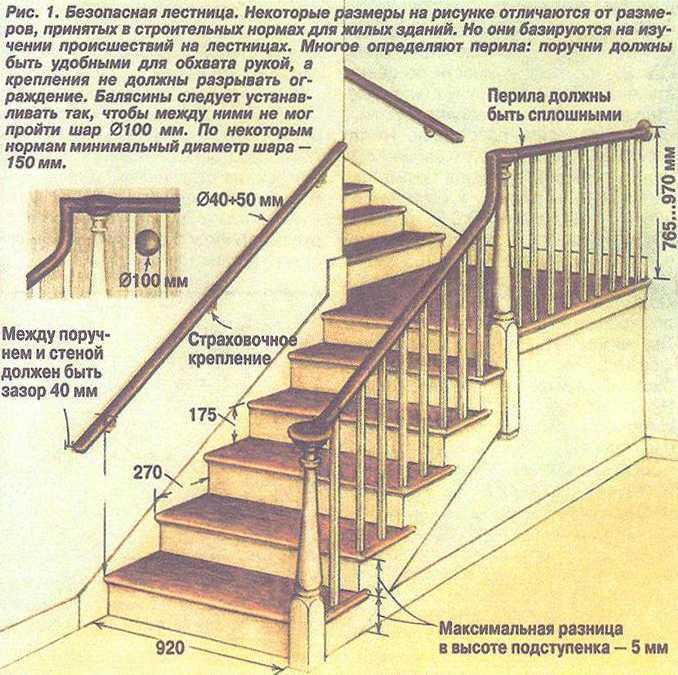

При проектировании лестниц необходимо руководствоваться строительными нормами и правилами, которые регламентируют следующие показатели:

число ступеней лестнице должно составлять не более 18 и не менее 3;

высота обычной ступени для комфортного подъема должна насчитывать не больше 150 мм;

предел лимитированной погрешности при изготовлении ступеней марша насчитывает ± 5 мм.

Помимо этого одним из наиболее важных критериев удобства пользования лестницей является определение ее габаритов. Размеры межкомнатных и междуэтажных пролетов могут отличаться от чердачных. В случае проектирования лестниц на чердачные этажи и помещения ширина пролета может составлять 600 мм. При этом необходимо придерживаться следующих рекомендаций:

величина угла наклона для удобного подъема по лестнице не должна превышать 40 градусов;

по статистике наиболее комфортно пользоваться стандартными лестницами, в которых предусмотрено 15 ступеней;

глубина проступи ступеньки рассчитывается исходя из размеров ноги среднестатистического человека.

Изменение угла наклона значительной мере отражается не только на удобстве в процессе эксплуатации марша, но и на безопасности. В связи с этим:

в том случае, если значение угла уклона насчитывает 30º, то ширина проступи должна насчитывать 300 мм, а высота – 150;

при крутизне в 40º габариты корректируются. При этом ширина будет составлять 250 мм, а высота – 200 мм.

Относительно эвакуационных лестниц действуют следующие требования:

минимальное количество ступеней в одном марше – 3, максимальное – 18;

значение глубины ступеней прямого пролета – не менее 250 мм;

величина максимального уклона – не больше 45°;

высота подступенка – до 220 мм;

глубина ступеней для конструкции в виде винтовой лестницы – до 180 мм в средней части.

Методы и формулы расчета

Чтобы произвести расчет числа ступеней можно прибегнуть к любому из возможных вариантов:

использовать чертеж и графический метод;

воспользоваться специально разработанными для этой цели калькуляторами;

эмпирически разделить расстояние между соседними этажами на необходимую высоту проступи.

Чтобы осуществить расчет лестницы можно прибегнуть к услугам специалистов проектных строительных организаций или произвести вычисление самостоятельно. Для этой цели можно воспользоваться формулой безопасности, которая учитывает глубину проступи. Исходя из формулы Блонделя:

2Н + S = Х, где

H – высота проступи;

S – ширина проступи;

Х – средняя длина человеческого шага, которая составляет от 600 до 650 мм.

При проведении расчета по несущей способности составляющие компоненты лестницы дифференцируются на статически определимые однопролётные или консольные балки, параметры которых определяются по формулам. При этом, помимо постоянных нагрузок, на конструкцию воздействуют динамические, воздействие которых может вызывать прогиб не более чем 0,0025% от длины пролета. В ходе расчета производится определение всех возможных нагрузок, которые могут воздействовать на марш.

Лестница должна иметь одинаковые по высоте ступени. В противном случае человек может получить травму. При движении вверх или вниз по ступеням на подсознательном уровне задействуется мышечная память и в случае отсутствия опоры на ожидаемом месте человек может упасть, споткнуться или подвернуть ногу.

Факторы удобства

Готовые лестницы отличаются своими характеристиками, а потому по субъективным оценкам одни считаются удобными для передвижения, а другие не совсем. На комфорт человека оказывают влияние четыре основных характеристики лестничного марша;

высота прохода;

ширина ступени;

высота ступени;

ширина лестницы.

Как выяснилось при исследовании, наиболее комфортно человек себя чувствует, если высота подъема составляет четверть шага. Таким образом, можно сделать вывод, что при шаге взрослого человека в 600 – 800 мм оптимальное значение высоту ступени может варьироваться от 150 до 200 мм. В том случае, если конструкция лестничного марша будет иметь ступени высотой, ниже 150 мм, инстинктивно у человека будет появляться желание шагать через одну ступеньку. А при высоте ступени больше 200 мм, человек испытывает дискомфорт при постоянном подъеме ноги.

Оптимальное значение ширины – 900 – 1000 мм. По такой лестнице смогут пройти одновременно два человека. При этом можно без труда занести мебель и развернуться в проходе.

Ширина ступени лестницы выбирается по размеру ноги взрослого человека, которая в среднем составляет в длину 260 – 300 мм. Площадь комфортного опирания на основание ступени должна составлять не менее 90%, чтобы человек удобно мог перемещаться по лестнице. Таким образом, минимальная ширина ступени должна составлять не менее 230 – 270 мм, а с коэффициентом запаса 260 – 300 мм. Данная ширина составляет половину человеческого шага и обеспечивает нормальное его перемещение без лишних усилий.

Исходя из значений ширины и высоты ступеней, формируется еще один важный параметр – угол наклона лестничного марша. Оптимальная его величина колеблется в диапазоне от 26 до 33 градусов. Более крутые лестницы будут отличаться затруднением при подъеме.

Высота прохода лестницы – еще одни важный критерий, который представляет собой высоту от ступеней до верхнего перекрытия. Чтобы не допустить удара головой, его делают на 100, а лучше на 200 мм выше роста среднестатистического взрослого человека.

Материал для изготовления лестниц

Чаще всего лестничный проем изготавливается на бетонной основе. Унифицированные модули укрепляются посредством армирования и часто используются в жилых домах, производственных помещениях, в общественных заведениях. Недорогой материал способен принимать любую форму и размеры, имея доступную стоимость. Как правило, такие изделия имеют высокий запас прочности, надежности и долговечности.

При изготовлении деревянных лестниц необходимо учитывать породу древесины, ее свойства, рассчитать габариты брусов для обеспечения необходимой прочности и несущей способности.

Металлические лестницы чаще всего применяются в промышленных условиях, позволяя задействовать листовой металл и балки в виде уголков, швеллеров, двутавров для сооружения конструкции. В загородных домах лестницы могут быть комбинированными, представляя собой конструкцию из разных материалов: бетона, дерева, камня, металла, стекла и т . д.

Характеристики винтовых лестниц

Межэтажные винтовые лестницы ввиду своей компактности часто используются для организации интерьеров коттеджей и домов с небольшой площадью. Несмотря на то, что такой вариант позволяет сэкономить пространство необходимо учитывать конструкцию лестницы, в которой не регламентируется угол наклона. В конструкции винтовой лестницы ширина наружной части проступи больше внутренней. При этом величина допустимого минимума внутренней части составляет 100 мм Наибольшее значение наружной – 390 мм. Винтовые лестницы должны при этом иметь минимальную ширину 800 мм. В подобных конструкциях редко используется подступенок. Вместе с тем значение высоты шага должно оставаться неизменным по всей длине, чтобы гарантировать безопасность и удобство при передвижении.

Требования к забежным ступеням

Конструктивно ступени забежной лестницы отличаются по внешнему виду, имея форму усеченного треугольника или трапеции. Таким образом, значение глубины проступи является переменной величиной. С наружной стороны она больше, чем у основания. При разностных параметрах значения глубины проступи, величина высоты подступенка остается всегда одинаковой. Для ширины каждого из фрагментов строительные нормы и правила определяют минимальный габарит снаружи – до 400 мм, у основания – 100 мм.

Уличные конструкции

Габариты лестниц уличных ступеней несколько отличаются от внутренних конструкций. Прежде всего, это касается ступеней расположенных на входе в здание, дом или на территории участка. С наружной части могут устанавливаться, как прямые, так и поворотные варианты конструкций. При этом угол поворота может быть произвольным или составлять фиксированные 90° или 180°. Благодаря этому человек получает доступ к входу с любой удобной стороны.

Крыльцо чаще всего изготавливается на основе армированного бетона, который выделяется долговечностью, прочностью и износостойкостью. Дизайн выбирается в соответствии с экстерьером.

Модели для крыльца часто делают из железобетона. Они отличаются надежностью и прочностью. Параметры выбирают в зависимости от местного ландшафта, дизайна дома.

При строительстве наружных лестниц с заходом с двух направлений допускается пологий уклон конструкции. Благодаря невысоким ступенькам можно обойтись без перил. Регламентированные размеры при этом составляют:

высота подступенка – от 150 до 250 мм;

значение глубины ступени – 250 – 400 мм.

Комфортная высота ступеней лестницы в частном доме — изучаем все нюансы

Главная » Ступени » Комфортная высота ступеней лестницы в частном доме — изучаем все нюансы

Содержание

Все интересующие вопросы вы можете задать по телефону 8 800 775-19-18.

ширина марша — не меньше 900 мм;
ширина проступи — не менее 250 мм;
высота ступени — не выше 220 мм.

Если эти требования будут соблюдены, то претензий со стороны контролирующих органов у владельца дома точно не будет. Хотя на самом деле о том, какова оптимальная высота ступени лестницы в частном доме, лучше советоваться не только с документами и актами, но и с членами семьи. Ведь если для одних всё кажется нормальным, то для других передвижение по лестнице может превратиться в ежедневные тренировки по альпинизму. Поэтому будет лучше, если в обсуждении поучаствуют все.

Проступь. Так называется горизонтальная поверхность ступени, предназначенная для установки ноги.
Подступенок. Вертикальная часть ступени, предназначенная для поддержания проступи. Высота подступенка, собственно, и является высотой ступени.

Тонкости маршевых конструкций

Для лестниц в один или несколько маршей идеальной считается ширина проступи (ее еще называют глубиной) в 30 см и высотой ступени в 15 см. Параметры для маршей выведены, исходя из длины шага среднестатистического человека.

В частном доме, ради экономии пространства, нередко ширину проступи уменьшают до 25, а то и до 20 см. Однако в этом случае рекомендуется проектировать лестницу со сквозными ступенями, то есть не закрывать подступенки материалами. Иначе лестничной конструкцией пользоваться станет крайне неудобно: ширины ступенек на марше для уверенной опоры на проступь будет хватать разве что детям.

Отметим, что правильно сооруженная лестница без подступенков не теряет ни в безопасности, ни в удобстве эксплуатации.

Также на размеры будет влиять и тип опоры выбранной конструкции. Считается, что наиболее компактной, надежной и безопасной будет лестница на косоурах. Такие опоры не увеличат ширину сооружения и возьмут всю нагрузку при подъеме на себя. Тетивы же являются балками, в которые ступени вставляются в специально проделанные под них пазы, поэтому и ширина конструкции будет немного больше.

Высота конструкции

Данный параметр найти довольно легко. В данном случае не нужно подбирать лучший размер, так как он зависит от высоты между полом и потолком, другими словами, высоты этажа. Однако обязательно нужно учитывать еще и толщину перекрытия.

Стандартный размер перекрытия зачастую составляет 30 см, а высота потолков именно в частном доме может быть любой. Обычно это 250 см. Если взять за основу данный параметр, то высота лестницы будет составлять около 280 см.

Также важно учитывать расстояние, которое впоследствии будет между ступенями и потолком помещения. Чтобы пользоваться лестницей было удобно людям любого роста, данное расстояние должно быть не менее 195 см.

Ширина ступени – глубина проступи.

Определение размеров

Возможные размеры лестниц определяет ГОСТ, однако материал крыльца на выбор его параметров существенно не влияет.

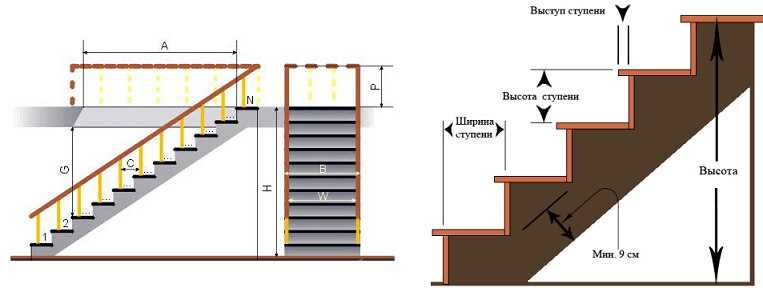

Ступень состоит из двух элементов: горизонтального (проступи) и вертикального (подступенка). Первый – поверхность, на которую ступает нога, второй определяет высоту ступени.

Что важно при расчёте

Остальное можно высчитать, учитывая материал (конструктивный и отделочный), градус наклона марша, зависящий от уровня порога двери.

Высота подступенка

Каковы бы ни были условия строительства, площадку крыльца надо выводить чуть выше обреза цоколя. В пределах этого расстояния рассчитывается количество ступеней, их высота.

Конкретный вариант определяют в зависимости от роста человека. Но даже когда в семье есть высокие люди, ориентироваться только на них не всегда разумно.

Ходить по высоким ступенькам будет неудобно детям и людям старшей возрастной категории. Передвигаться через две ступеньки тоже неудобно.

Расчет следует делать, чтобы их количество было нечётным – человек должен закончить движение по лесенке с той же ноги, с которой начал.

Формулы удобства: глубина и пропорции проступи

Ширина ступени – глубина проступи.

Для удобства ходьбы у лестницы должно быть минимум три ступени, а ширина марша должна позволить разминуться двум людям (90-100 см) .

Есть другие формулы, выведенные опытным путём.

Варианты вроде бы разные, но при правильном расчете, размеры ступени будут укладываться во все три формулы.

Менять по своему усмотрению высоту площадки крыльца относительно поверхности земли проблематично, а вот нивелировать уклон входной лестницы, меняя её длину, вполне возможно. Главное, чтобы на придомовом участке для этого было место.

В частном доме не обязательно строго соблюдать норматив.

В помещении с 2-мя и свыше этажами непременно обязан оставаться 1 огромный промежуток. Все, без исключения, лестницы, предопределенные в целях стабильного использования, обязаны являться только лишь неподвижными. Трансформируемые виды возможно применять только, как добавочные постройки, к примеру, с целью доступа в мансарду, либо в погреб.

Развитие общепризнанных мер возведения построек отвесного движения приобретает собственное основание с того этапа, когда начали возникать высотные постройки. В первый раз формулу слаженного соответствия расстояний вычислил в 17 столетии зодчий Блондель. Она формулировала соотношения расстояний согласно вертикали среди поверхностей соседних ступенек.

Как видно из проекта в стороне поворота необходимо свободное место на 4 ступени 4*225 = 900 мм.

Пример 2: убираем 2 ступени

Для того, чтобы лучше понимать как друг от друга зависят параметры проёма и лестницы рассмотрим еще один пример и удешевим нашу конструкцию убрав два подъёма, после чего спроектируем лестницу из 15 ступеней не меняя при этом высоту:

Рассчитаем получившийся шаг лестницы, для этого разделим высоту подъёма на количество ступеней:

Шаг лестницы из 15 ступеней = 3060/15 = 204 мм

Т.к. у нас получилось на 2 ступени меньше, чем в прошлом примере, то и расстояние по полу лестница тоже будет занимать меньше:

Расстояние по полу = (225*14) + 300 = 3450 мм

Высота от пола до потолка осталась неизменной, однако шаг ступени изменился и теперь между четвертой ступенью и проёмом остаётся:

Расстояние между четвертой ступенью и потолком = 2750 — (4*204) = 1934 мм.

Данной высоты достаточно для комфортного перемещения рослого человека.

Как и в предыдущем примере вычислим необходимую длину проёма для такой лестницы:

Длина проёма конструкции = 3450 — (225*4) = 2550 мм

Вывод по лестнице из 15 ступеней:

Как видно из второго расчета, при изменении одной величины автоматически меняются все остальные, то есть для каждого помещения лестница индивидуальна. Данная конструкция будет уже не так комфортна, как предыдущая, ведь самые комфортные лестницы имеют шаг 160-180 мм. Угол наклона в данном примере составляет 41 градус.

Рассчитаем размеры поворотной лестницы в частном доме в тот же проём. Т.к. конструкция с забежными ступенями занимает меньше места, чем лестница с площадкой, будем проектировать именно её.

Как видно из проекта в стороне поворота необходимо свободное место на 4 ступени 4*225 = 900 мм.

То есть при той же длине и ширине проёма мы можем менять конфигурацию лестницы. Главное помнить, что межосевое расстояние 225 мм.

Важным параметром при строительстве является угол наклона конструкции:

Нормы

Существуют общепринятые нормы, обеспечивающие комфортный шаг и удобное движение по подъемной конструкции.

Для обеспечения таких условий длина ступени должна быть равна 300 мм, а ее высота – 150 мм. Такие пропорции давно и успешно опробованы на практике, и основываются на средней длине человеческого шага и многих других параметрах. Отклонения от этих норм даже на сантиметр приводят к ухудшению качества эксплуатации устройства, вам постоянно придется контролировать свои шаги.

К примеру, подъем ступени часто увеличивают в жилых домах или других строениях для экономии полезной площади, соответственно уменьшая их количество, что значительно сокращает площадь, занимаемую лестничным полотном. Однако увеличение стандартного размера даже до 160 мм значительно скажется на эксплуатационных характеристиках. А если этот параметр увеличить до 200 мм, подниматься придется, прилаживая немалые усилия и максимально увеличивая шаг.
В случае уменьшения подъема ступенек, что иногда практикуется в школьных и других детских заведениях, взрослому человеку придется буквально «семенить» ногами и постоянно спотыкаться.

Расчет длины и высоты

При сооружении лестницы допускается чтобы ее вертикальная поверхность свисала над горизонтальной на 0,03-0,05 м, это позволит существенно увеличить ширину ступенек и позволит избежать увеличения длины лестницы.

Правила проектирования лестниц в частных домах, чертежи и расчеты лестниц частного дома

Содержание

Особенности проектирования ирасчетавидео
Как определить размеры маршей и лестничных площадок
Рассчитываем количество ступеней
Расчет лестницы криволинейного профилявидео
Факторы, влияющие на расчет лестницывидео
Крутизна лестницы
Расчет высоты и ширины ступенек

Особенности проектирования и расчета

Правильное проектирование и расчет строящегося объекта очень часто оказывается чрезвычайно важным и значимым для дальнейшей без проблемной эксплуатации здания, к примеру, неправильно расcчитанные перекрытия могут привести к разрушению здания, а нарушения в проектировании лестниц грозят невозможностью комфортного их использования и повышают риск травматизма для жильцов дома. Базовым моментом в строительстве лестницы является этап ее расчета и проектирования, специалисты рекомендуют уделить ему должное внимание.

При строительстве дома без профессионального проекта вопрос о расчете лестницы может вызвать некоторое затруднения, причина тому — отсутствие необходимых познаний в инженерной науке. Мы постараемся в этой статье вспомнить о требованиях и нормативах, которыми следует руководствоваться при создании лестницы в частном доме.

Как определить размеры маршей и лестничных площадок

Рассчитываем количество ступеней

Рекомендуемое значение высоты лестничной ступеньки — 0,15 м, впрочем, на практике часто получается так, что этот размер корректируется конструктивными особенностями дома. Зачастую застройщики устанавливают лестницы не со стандартными размерами ступенек 0,3х0,15 м, а 0,31х0,16 м или 0,29х0,17 м, что тоже приемлемо, т.к. размеры не выходят за рамки допустимых.

В одном марше количество ступенек не должно быть большим, чем 18. Такое их количество позволяет создать лестницу высотой 2,7 м. Но учитывая, что ширина ступени должна равняться 0,3 м, длина лестницы составит 5,4 м. Более рациональным вариантом будет создание лестницы с двумя маршами по 9 ступенек.

Расчет количества ступеней также может зависеть от габаритов лестничной клетки, чем меньше ее площадь, тем более высокие ступеньки придется проектировать.

Обратите внимание на высоту потолка над промежуточной площадкой она не должна быть меньшей, чем 2 м.

Лестницы в частном доме проекты могут могут иметь разнообразные, но количество ступенек будет определяться следующим образом: высоту всей лестницы делим на рекомендуемую высоту одной ступеньки. К примеру, при высоте лестницы 3 м и высоте ступеньки 0,15 м количество ступенек будет равно 20. Поскольку последняя ступенька получится сама собой, то требуемое количество ступенек для лестницы — 19.

Если при расчете получаются показатели, не соответствующие рекомендуемым, в частности — высота и ширина ступенек, то следует несколько изменить проектируемые показатели в разумных пределах, до достижения оптимального результата, предельно близкого к рекомендуемым нормам.

Расчет лестницы криволинейного профиля

Самостоятельное выполнение такого расчета потребует применения более глубоких познаний. Если же поворотные варианты лестниц в частном доме рассчитываются самостоятельно, то следует помнить:

минимальная ширина узкой части клиновидной ступеньки не может быть меньше 0,1 м, по центральной оси — не менее 0,2 м,
максимальная ширина ступени в дальнем, широком конце не должна превышать 0,4 м

радиус поворота узкой части лестницы не может быть меньше, чем 0,3 м.

При сооружении лестницы допускается чтобы ее вертикальная поверхность свисала над горизонтальной на 0,03-0,05 м, это позволит существенно увеличить ширину ступенек и позволит избежать увеличения длины лестницы.

Факторы, влияющие на расчет лестницы

На результат расчета лестницы будут оказывать влияние:

количество площадок и их размеры, высота лестничных маршей и их количество,
площадь, которую можно выделить для сооружения лестницы,
материал из которого будет изготавливаться лестница и ее отделка.

При расчете не следует забывать о таком важном показателе как просвет. Это высота от ступенек к самой близкой верхней преграде, к примеру — перекрытию второго этажа. Просвет должен иметь высоту такую, чтобы человек высокого роста мог спокойно, не задевая головой перекрытие проходить по лестнице, в среднем этот показатель не должен быть меньше чем 1,9 — 2 м.

Крутизна лестницы

Крутизна будущей лестницы, или другими словами — угол ее наклона, должны способствовать удобному перемещению по ней и находиться в пределах от 22 до 40 градусов. При угле, меньшем, чем 22 градуса можно обойтись сооружением пандуса, но для его сооружения потребуется очень большая площадь, в частных домах его сооружение нецелесообразно. Наклон, больший 40 градусов будет приемлем для чердачных лестниц или ведущих в подвал, свыше 75 — исключительно для пожарных.

Чем выше показатель крутизны лестницы тем меньше площади потребуется для ее сооружения.

Рассмотрим как на практике можно просчитать угол наклона. На листе бумаги следует начертить прямой угол, на горизонтальной его стороне отметить в масштабе 1:10 длину участка пола, выделенного под лестничный марш, по вертикальной — высоту лестничного марша. Соединив отмеченные на сторонах угла отрезки получим треугольник, гипотенуза которого будет равна длине тетивы лестницы. Угол, образованный относительно горизонтальной линии и есть углом наклона марша, измерить его величину можно при помощи транспортира.

Расчет высоты и ширины ступеней

Вторая формула, которой можно воспользоваться при расчете:

a+b = 0,45 — 0,46 м. В ней тоже все чрезвычайно просто: если а равно стандартному показателю 0,15 м, то b будет равно 0,3 — 0,31 м.

Верхняя ступенька не должна свисать над нижней более, чем на 0,05 м.

Числовые параметры размеров лестничных конструкций любого назначения оговариваются рядом нормативных документов, требования которых обеспечивают безопасность и эргономичность лестниц.

Базовые значения и соотношения: высота ступенек лестницы по ГОСТу

Эргономичность и безопасность лестничных конструкций обеспечивается следующими параметрами: размерами лестницы, которые соответствуют требованиям СНиП и ГОСТ; оптимальным соотношением между различными элементами лестничной конструкции; материалом, из которого изготовлена лестница; соблюдением технологии изготовления и установки лестничных элементов. Что касается размеров основных компонентов лестницы и соотношений между ними, то здесь существуют конкретные, полученные, эмпирическим путем пропорции.

Так, для того чтобы лестница была удобной и обеспечивала безопасность передвижения, необходимо, чтобы:

Все размеры лестницы находились в числовых пределах, оговоренных соответствующими нормативными документами.
Стандартная высота подступенка, как правило, колеблется в пределах 14-17 см, максимальная высота подступенка не должна превышать 20 см, а минимальное значение этого параметра – 12 см, в том числе, и для первой ступеньки.
Оптимальная величина уклона лестниц составляет 80-85%.

Комфортная и безопасная лестница – это результат корректного проектирования и строительства при соблюдении определенных геометрических пропорций.

Планируйте на здоровье!, – с помощью нашего он-лайн калькулятора лестниц Вы можете бесплатно рассчитать не только габариты лестницы, но и увидеть ее цену. Понять зависимость цены от дизайна, материала лестницы, и её размеров.

Где посмотреть пример комфортной и безопасной лестницы? Даже если вы не специалист в строительном деле, вы легко можете найти отличный пример идеальной лестницы – в обычном подъезде многоэтажного панельного дома, советской застройки. Высота ступеньки такой лестницы – 150-160 мм; наступная ширина – 280-300 мм; широкий проход.

В частном доме с 2-3 взрослыми и парой детей нормальной считается ширина прохода лестницы от 800 мм; комфортная ширина – 1 метр. Лестницу с шириной в 1200 мм и более в частном доме можно назвать шикарной. Обязательны и прямые площадки (для отдыха во время подъема) на поворотах лестницы.

Итак, начнем наш эксперимент. Введем полученные знания (высота помещения – 3 м, ширина прохода – 1 м, прямая площадка на повороте) в наш онлайн конструктор лестниц и получим вот такой результат:

Лестница получается крупногабаритная: 2300мм x 4600 мм! Почти 10 кв. м. вашей площади.

Таким образом, сформулируем аксиому № 1: удобная и безопасная лестница всегда большая и крупногабаритная. Это просто геометрия, с которой сложно спорить.

Отсюда и аксиома №2: стройку начните с изготовления проекта своего дома. Не экономьте на проектировании, если нужен удобный дом и лестница в нем (помимо всего прочего).

Однако, что если дом уже есть и в нем нужна лестница на второй этаж?
Нужно искать компромисс.

Возможно ли вместить в малый, уже существующий габарит удобную и при этом безопасную лестницу? Рассмотрим возможные варианты той же (см. выше) лестницы:

уменьшим ширину прохода у лестницы: было 1000 мм, установим 800 мм:

Габарит лестницы уменьшился – до 1900х4400мм.

разобьем удобную, единую широкую поворотную площадку на две, со ступенькой между ними:

Длина лестницы заметно уменьшилась: до 1900Х3800 мм. Почти на метр длина меньше! При этом сама лестница еще очень комфортна.

поставим между площадками не одну ,а три ступени:

Габарит лестницы еще уменьшился: 2500 х 3200мм.

уменьшим количество ступенек: было 20 ступенек высотой 150 мм. Установим 16 и высотой 185 мм. Меньше ступенек = меньше габарит всей лестницы.

Габарит лестницы уменьшился до 2500 х 2600мм.

Чем меньше ступенек в лестнице – тем больше высота каждой ступени. И меньше вся лестница.

Высота ступенек (т.е. как высоко вам нужно поднимать ногу при ходьбе): нормой считается 150-160 мм. Достаточно комфортна высота ступенек до 180-190 мм. Лестница с высотой ступеней более 200 мм будет не комфортной для пользования, особенно для детей и пожилых людей.

уменьшим наступную ширину (проступь) каждой ступеньки. Было 300 мм, установим 260 мм.

Габарит всей лестницы уменьшился до 2360 х 2360 мм.

Проступь – это наступная ширина каждой ступеньки. Померяйте длину своей ступни – комфортной считается проступь в 300-280 мм. Достаточной можно считать проступь в 250 мм. Со ступени шириной меньше 220 мм шанс улететь вниз очень высок. Особенно для детей, при спуске вниз.

заменим поворотные площадки на две забежные ступени на каждой:

Габарит лестницы существенно уменьшился – всего 2120 х 2100 мм! Вместо начальных почти 10 км.м. мы «дожали» лестницу до 4,5 квадратных метров. Причем лестница еще достаточно комфортная !

Применение забежных ступеней всегда сильно снижает габарит лестницы. Однако, если забежных ступеней много, если они узкие (см.выше) – увеличивается шанс поскользнуться на такой лестнице. Применяйте минимальное количество забежных ступеней, большой наступной ширины.

А самая малогабаритная лестница выглядит вот так:

Габарит такой лестницы – всего 1300 на 1300мм! Занимаемая площадь всего 1,7 квадратных метра! Всего 16 ступеней, из них 11 забежных ступенек.

Мы уменьшили пятно застройки лестницы более чем в шесть раз от первоначальной! Но будет ли эта лестница такая же удобная и безопасная, как и первая.

Возможно, вы спросите: изготавливаем ли мы такие малогабаритные лестницы? Ответим: конечно, изготавливаем. Потому что сегодня в 7 заказах из 10 так и получается, что лестница изначально не продумывалась и не планировалась в доме. А нам бы хотелось завтра делать все лестницы удобными и безопасными.

Ну и главное, – габарит лестницы НАПРЯМУЮ влияет на ЦЕНУ ЛЕСТНИЦЫ. Большая лестница требует больше материала, и стоит, соответственно дороже. Можно ли купить дешевую, удобную лестницу?, – можно, если вас устроит комфорт и безопасность приставной лестницы-стремянки 🙂 .

Планируйте на здоровье!, – с помощью нашего он-лайн калькулятора лестниц Вы можете бесплатно рассчитать не только габариты лестницы, но и увидеть ее цену. Понять зависимость цены от дизайна, материала лестницы, и её размеров.

Появились вопросы по проектированию и изготовлению лестниц? Просто позвоните нам: +375 44 703 02 69.

Коды жилых лестниц | Поднимись, беги, поручни — объяснение строительных норм и правил

Статьи по теме:

Соответствует ли мой код винтовой лестнице?
Соответствуют ли кодексу судовые трапы?
Соответствуют ли коду устройств с чередующимися протекторами?

Что касается стандартов жилых лестниц, то Международный жилищный кодекс (IRC) 2018 года устанавливает минимальные требования к лестницам, чтобы обеспечить уровень безопасности для населения. Рассматриваются несколько компонентов, таких как ширина лестницы, высота над уровнем моря, высота подступенка и проступи.

Обратите внимание, что при поиске стандартов для коммерческих лестниц необходимо обращаться к Международным строительным нормам (IBC). В этом посте мы рассмотрим стандарты кодов, относящиеся к жилым лестницам, в соответствии с Международным жилым кодексом (IRC).

Забавный совет: В чем разница между IBC и IRC? Обязательно ознакомьтесь с этим POST .

Забавный совет: Ищете Коммерческая лестница Требования ? Обязательно посмотрите это ПОЧТОВЫЙ .

Теперь давайте рассмотрим требования к лестницам в жилых домах…

МИНИМАЛЬНАЯ ШИРИНА ЛЕСТНИЦЫ

Какова минимальная ширина лестницы?

Минимальная ширина лестниц должна быть не менее 36 дюймов в чистоте. Теперь, когда вводятся поручни, они не должны выступать более чем на 4 ½ дюйма с каждой стороны. Поэтому, если с одной стороны предусмотрены перила, ширина лестницы в свету должна быть не менее 31 ½ дюйма и если поручни предусмотрены с обеих сторон, ширина в свету должна быть не менее 27 дюймов .

ПРОСТРАНСТВО И ВЕРТИКАЛЬНЫЙ ПОДЪЕМ ЛЕСТНИЦ

Каково минимальное свободное пространство над лестницей?

Еще одним важным требованием кодекса является наличие надлежащего запаса высоты. Высота над уровнем лестницы, измеренная по вертикали от наклонной линии, примыкающей к выступу проступи или к поверхности пола площадки, должна быть не менее 9 м.0003 6 футов 8 дюймов .

Какова максимальная высота лестницы по вертикали?

Лестницы не могут быть непрерывными, если у них нет площадки или уровня пола, разделяющего лестничный марш. Ограничение по высоте, установленное кодексом, предназначено для обеспечения разумного интервала для пользователя, чтобы он мог отдыхать на ровной поверхности, и для смягчения негативных последствий длительных непрерывных полетов.

Код устанавливает максимальную высоту по вертикали 151 дюйм (12 футов 7 дюймов) между площадками или уровнями пола для лестничного марша. Если расстояние между уровнями пола превышает 151 дюйм, для лестничного марша потребуется ровная площадка где-то посередине, чтобы разбить лестничный марш.

ВЫСОТА ПОДЪЕМНИКА И ГЛУБИНА СТЕПЕНИ ЛЕСТНИЦЫ

Высота подступенка и глубина проступи лестницы должны соответствовать параметрам норм, чтобы избежать любой потенциальной опасности споткнуться из-за несоответствий. Равномерный лестничный пролет обеспечивает фактор безопасности. Несоответствия или различия в подступенках или ступенях могут мешать ритму человека, использующего лестницу. Поэтому ограничения по высоте подступенка и минимальной ширине ступеней являются важным правилом.

Высота подступенка лестницы

Код указывает, что высота подступенка не должна превышать 7 ¾ дюйма, а любое изменение подступенка в пределах лестничного марша не должно превышать ⅜ дюйма. Обратите внимание, что размеры здесь должны быть взяты без учета ковров, ковриков или дорожек.

Глубина ступени лестницы

Глубина ступеней лестницы не должна быть менее 10 дюймов , однако для этого потребуются носовые выступы. Чтобы избежать установки выступа, код требует, чтобы глубина протектора была не менее 11 дюймов . Скошенный выступ не должен превышать ½ дюйма или радиус кривизны не должен превышать 9/16 дюйма. Выступ носа должен быть не более 1 ¼ дюйма и не менее ¾ дюйма. Опять же, допуск ступеней или выступа должен быть не более ⅜ дюйма.

ЛЕСТНИЧНЫЕ ПОРУЧНИ

Когда требуются лестничные поручни?

Каждый лестничный пролет, имеющий четыре и более подступенка, должен быть оборудован поручнями не менее чем с одной стороны.

Жилые помещения Требования к поручням для лестниц

Когда дело доходит до поручней, код очень специфичен. Он должен обеспечивать надлежащую удобочитаемость, которую код распознает как 9.0003 Тип I и Тип II поручень иметь.

Расположение поручней типа I — параметры для поручней с размером периметра не более 6 ¼ дюймов, в то время как поручни типа II относятся к периметру поручней более 6 ¼ дюймов.

Высота перил лестницы

Что касается высоты лестничных перил, то они могут быть расположены в пределах от 34 до 38 дюймов и должны быть предусмотрены по крайней мере на одной стороне лестничного марша, имеющего четыре для большего количества стояков.

Если они размещены у стены, они должны иметь зазор от стены не менее 1-½ дюйма .

Они должны быть непрерывными по всей длине лестничного марша и должны начинаться от точки непосредственно над нижней ступенькой до точки непосредственно над верхней ступенькой.

ТРЕБОВАНИЯ К ОГРАЖДЕНИЯМ ЛЕСТНИЦЫ

Наконец, важное примечание. Многие люди часто путают поручень с ограждением 9.0004 и наоборот. Чтобы узнать о кодовых требованиях для Жилых ограждений и для чего они служат, обязательно ознакомьтесь с этим POST .

Хотите построить лестницу?

Прочтите этот пост, если вы хотите приобрести настольную пилу: 5 лучших настольных пил 2022 года .

Краткое изложение требований правил для лестниц в жилых домах

Таким образом, это в основном суммирует основные требования правил для жилых лестниц и их размеров. Поэтому давайте подведем итоги требований кодекса жилой лестницы:

Минимальная ширина лестницы 36 дюймов.
Максимальный выступ поручней на 4-1/2 дюйма по ширине лестницы с обеих сторон.
Минимальный зазор по высоте от 6 футов до 8 дюймов для лестницы.
Максимальная высота по вертикали (12′-7″) для лестничного марша.
Максимальная высота подступенка 7-3/4 дюйма.
Минимальная глубина ступени лестницы 10 дюймов с выступом или минимум 11 дюймов без выступа.
Захват за перила должен быть типа I или II с минимальным зазором 1-1/2 дюйма от стены.
Высота перил лестницы должна быть установлена минимум от 34 до 38 дюймов.

Для получения дополнительной информации см. Раздел R311.7 Международного Жилищного Кодекса 2018 года для более подробного ознакомления с требованиями к лестнице.

* Справочный источник – Международный жилищный кодекс 2018 года – [Купить на Amazon]

Хотите стать инспектором по жилому зданию?

Проверьте свои знания с помощью 2 полных практических экзамена на основе экзамена B1 на инспектора жилого дома.

$ 34.99

Включите 2 практических экзамена,

60 вопросов. Каждый

для 2015 года. те, кто хочет сдать сертификационный экзамен B1 инспектора по жилым зданиям 2015 или 2018 года , администрируемый Международным советом по кодированию (ICC).

Эти практические экзамены предназначены для того, чтобы помочь вам подготовиться к реальному экзамену, помогая вам перемещаться по книге кодов и знакомиться с конкретными разделами кода. Они проверят ваши знания в областях содержания экзамена, чтобы повысить ваши шансы на сдачу сертификационного экзамена. Это отличный способ подготовиться к реальному экзамену, проводимому ICC.

Метки: Код жилой лестницы, Жилая лестница, Код поручня лестницы, Высота подступенка лестницы, Глубина ступени лестницы, Ширина лестницы, Стандартные размеры лестницы

Свод правил Калифорнии, раздел 8, раздел 3231.

Лестницы.

(а) Общие. Каждая лестница, обслуживающая какое-либо здание или его часть, должна соответствовать требованиям настоящего Раздела. (См. раздел 3214 по спецификациям лестничных перил и поручней и раздел 3234 по промышленным лестницам). (Раздел 24, Часть 2, Раздел 3305(a).)

(b) Ширина.

(1) Лестницы, обслуживающие более 50 пассажиров, должны иметь ширину не менее 44 дюймов.

Лестницы, обслуживающие 50 или менее пассажиров, могут иметь ширину 36 дюймов. Частные лестницы, обслуживающие менее 10 человек, могут иметь ширину 30 дюймов.

(2) Обрезка не должна уменьшать требуемую ширину более чем на 3 1/2 дюйма. Поручни могут выступать с каждой стороны лестницы на расстояние 3 1/2 дюйма до требуемой ширины. Стрингеры могут выступать на 1 1/2 дюйма. (Заголовок 24, Часть 2, Раздел 3305(b).)

(c) Встань и беги.

(1) Высота каждой ступени лестницы должна быть не менее 4 дюймов и не более 7 1/2 дюймов.

(2) Пробег должен составлять не менее 10 дюймов по горизонтали между вертикальными плоскостями самого дальнего выступа соседних ступеней. Самый большой шаг ступени в пределах любого лестничного марша не должен превышать наименьший более чем на 3/8 дюйма. Наибольшая высота подступенка в пределах любого лестничного марша не должна превышать наименьшую более чем на 3/8 дюйма.

Исключение: Частные лестницы, обслуживающие менее 10 человек, и лестницы на незанятые крыши могут иметь максимальный подъем 8 дюймов и минимальный пробег 9 дюймов.

(Раздел 24, Часть 2, Раздел 3305(c).)

(d) Поверхность. Все ступени должны быть противоскользящими. Лестницы должны содержаться в чистоте и исправном состоянии.

(раздел 24, часть 2, раздел 2-3305(s).)

(e) Круговые лестницы. Круглые лестницы могут использоваться в качестве выхода при условии, что минимальная ширина пролета не менее 10 дюймов, а меньший радиус не менее удвоенной ширины лестницы. Все ступени в любом одном пролете между площадками должны иметь одинаковые размеры с допуском в три восьмых дюйма.

(Заголовок 24, Часть 2, Раздел 3305(e). )

(f) Посадки. Каждая лестничная площадка должна иметь размер, измеренный в направлении движения и равный ширине трапа. Такой размер не должен превышать 4 фута, если лестница имеет прямой марш. Площадки, если они предусмотрены, не должны уменьшать ширину менее чем на половину требуемой ширины в любом месте качелей или более чем на 7 дюймов у полностью открытой двери. Между площадками должно быть не более 12 футов по вертикали.

(Заголовок 24, Часть 2, Раздел 3305(g) и (i).)

(g) Лестница на крышу. В каждом здании высотой четыре или более этажей одна лестница должна доходить до поверхности крыши, за исключением случаев, когда уклон крыши превышает 4 дюйма 12. (Заголовок 24, Часть 2, Раздел 3305(o).)

(h) Высота. Каждая требуемая лестница должна иметь высоту над головой не менее 6 футов 6 дюймов. Такие зазоры должны быть установлены путем измерения по вертикали от плоскости, параллельной и касательной к проступи лестницы, выступающей к софиту выше во всех точках. (Заголовок 24, Часть 2, Раздел 3305(p).)

В существующих установках, где зазор над лестницей составляет менее 6 футов 6 дюймов, лестница должна быть перемещена, препятствие должно быть удалено, или, если и то и другое невыполнимо, рядом с препятствием должно быть размещено соответствующее предупреждение, чтобы уведомить сотрудников своего присутствия. Если характер опасности таков, что ее набивка повысит безопасность, это также должно быть сделано. (Заголовок 24, Часть 2, Раздел 2-3305(p), Исключение.)

(i) Строительство ограждения эвакуационных лестниц. При необходимости защиты эвакуационной лестницы путем отделения от других частей здания отделяющая конструкция должна быть огнестойкой конструкции не менее двух часов в зданиях высотой более четырех этажей и не менее одного- часовая огнестойкая конструкция в другом месте.

(1) Отверстия в корпусах. Не должно быть отверстий в выходных ограждениях, кроме выходных дверных проемов и отверстий в наружных стенах. Все выходные двери в ограждении выхода должны быть защищены противопожарным устройством с пределом огнестойкости не менее одного часа, если разрешена одночасовая конструкция шахты, и полтора часа, если требуется двухчасовая конструкция шахты.
