Как сделать лестницу из металла своими руками в загородном доме

В ходе строительства дачного дома большое внимание нужно
уделить созданию лестниц – они должны быть максимально удобными для быстрого
перемещения между этажами. Если вам не нужна красивая лестница с коваными
элементами или другими украшениями, то можно сделать простейшую лестницу из металла своими
руками – ее постройка отнимет минимум сил и денег.

Инструменты и материалы изготовления лестницы из металла

Для создания лестницы понадобятся следующие металлические
заготовки:

  • Стальной швеллер
  • Рифленый стальной лист
  • Металлический уголок
  • Арматура

Из инструментов нужно запастись прежде всего сварочным
аппаратом, так как вся конструкция металлической лестницы на второй этаж будет собираться при
помощи сварки. Также понадобится болгарка, дверь со сверлом по металлу и
крепежи в виде болтов.

Далее подробно рассказываем, как по шагам сделать лестницу из металла собственными
силами.

Подготовительные работы и расчеты

Перед тем, как приступить к работе, нужно определиться с
расположением и габаритами лестницы.

Угол наклона должен быть в пределах 30-40 градусов, а ширина
одного лестничного пролета не должна превышать 1,5 метра в длину. Если
расстояние от начала будущей лестницы до следующего этажа больше, нужно делать
угловую поворотную лестницу с парой пролетов и отдельной площадкой посередине. Это
в первую очередь необходимо учесть при составлении чертежа лестницы из металла для своего
дома.

В одном пролете лучше делать не более 18 ступеней, глубина
которых должна равняться не менее 30 см – чтобы на ступеньку помещалась вся
ступня. Оптимальная ширина ступеней, которая позволяет комфортно и свободно
подниматься по лестнице одному человеку – 1,5 метра. А друг от друга
поверхности ступеней должны располагаться на высоте около 15-20 см.

Создание каркаса лестницы из металла

После проведенных расчетов можно начинать сборку каркаса. Вне зависимости от того,
делаете ли вы уличную
лестницу из металла или внутри дачного дома, она строится одним и тем же
образом, описанным ниже.

Каркас делается из двух параллельных несущих балок: для них
можно взять металлический
равнополочный швеллер толщиной 80-100 мм. Необходимо сделать отрезки
швеллеров нужной длины, поставить их на ребро и закрепить: одним концом на полу
первого этажа, а вторым – на перекрытии второго этажа. Сделать это можно,
приварив концы швеллеров к гладким
стальным пластинам, после чего закрепить сами пластины при помощи анкеров.

После монтажа основных балок на их верхней части делаются
кобылки: угловые опоры, на которых в последствии будут лежать ступени – как на фото металлической лестницы
ниже. Кобылки должны следовать по всей длине балки одна за одной, без
промежутков. Длина таких опор определяется по глубине будущей ступени (не менее
25-30 см), а высота должна быть около 15-20 см.

Соорудить кобылки можно двумя способами. Первый: взять
пруток рифленой
арматуры толщиной 10-12 мм и согнуть его, обоими концами приварив к
каркасу. Второй: нарезать из листа стальные полосы шириной 7-8 см, после чего
снова выполнить гибку
металла и приварить готовые изделия к швеллерам.

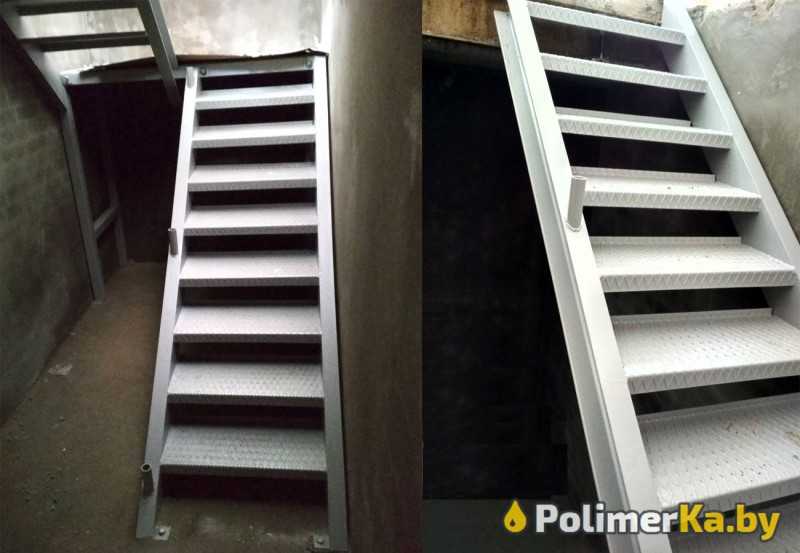

Укладка ступеней лестницы

Когда каркас установлен и оборудован кобылками, можно
приступать к финальной стадии сооружения лестницы из металла в погреб или на второй этаж –
созданию ступеней.

Для этого берется рифленый металлический лист толщиной около 8-10 мм, после чего нарезается на будущие ступени: 150 см длиной и 30-45 см шириной. Затем полученные отрезки привариваются к кобылкам. Также можно следовать другой инструкции строительства лестницы из металла и закрепить их при помощи болтов, заранее просверлив отверстия в ступеньках и опорах.

Рифленый лист используется потому, что снижает скольжение по
ступеням даже во время дождя – поэтому для лестницы на улице целесообразно
использовать только его. А вот для создания домашней лестницы можно взять и
обычный гладкий
лист из черной стали толщиной 10-12 мм – позже такие ступени обшиваются
деревом, повышая эстетические качества конструкции.

Установка перил для лестницы из металла

Перед тем, как сделать металлические перила для лестницы, необходимо снова
провести расчеты и замеры.

Оптимальная высота для ограждения лестницы – 90 см. В начале
и в конце конструкции устанавливаются по две основные опоры: из стального
швеллера толщиной 60-80 мм, либо из круглой
металлической трубы диаметром 60-70 мм.

Между ними на каждой ступени с интервалом 15-20 см ставятся промежуточные балясины. Для них лучше всего использовать равнополочный уголок с размером стенки 10-12 мм. После установки на все балясины сверху перпендикулярно приваривается уголок таких же габаритов.

Подробную пошаговую инструкцию всех этапов сборки вы можете
увидеть на видео
изготовления лестницы из металла своими руками.

Лестницы из металла своими руками — пошаговая инструкция по монтажу с чертежами и расчетами!

Чтобы спроектировать чертеж железной лестницы на второй этаж, необходимо рассчитать целый перечень показателей. Это можно сделать как в специальных программах, например, Archicad или 3ds Max, так и самостоятельно.

  • Особенности металлических конструкций
  • Выбираем профиль
  • Металлическая лестница на второй этаж с улицы
  • Пошаговая инструкция по варке железной лестницы
  • Строительство железной лестницы
  • Монтаж лестницы из швеллера
  • Строительство винтовой лестницы
  • Гильзы и ступени
  • Технология обшивки ступеней

Особенности металлических конструкций

По способу изготовления можно выделить два типа: лестница, полностью спроектированная из металла, и лестница, построенная на металлических каркасах. Обе отлично подойдут для использования в каркасных домах для подъема на второй этаж.

металлическая тетива

Также различают лестницы по количеству пролетов: одно- и двухпролетные, с поворотом и прямые. Но если вы строите лестницу впервые, то лучше начинать с одномаршевого варианта.

Особенность любого проекта отображается в чертежах и расчетах, в которых указывается:

  1. Уклон ступеней.

  2. Высота и ширина ступеней.

  3. Размещение ступеней.

По глубине ступени для металлической лестницы не должны быть менее 27 см. Это связано с тем, что при спуске с лестницы, возникает опасность падения. Высота ступени должна быть от 16 до 20 см. Если она выше указанной нормы, то возникает большая нагрузка на колени и пользоваться такой лестницей некомфортно.

Сделанные металлические лестницы своими руками имеют ряд преимуществ:

  1. Долговечность конструкции металлической лестницы (к примеру, на деревянной лестнице уже через полгода эксплуатации появляются трещины).

  2. Возможность комбинирования.

  3. Прочность конструкции.

  4. Низкая цена монтажа каркаса.

расчет лестницы

к содержанию ↑

Выбираем профиль

профиль

Делать лестницы из металла начали уже давно. Особое внимание уделяли подбору швеллера и уголков. По технологии процесс очень простой, сначала ставим два швеллера параллельно друг друга, а после при помощи уголков свариваем контуры. Ну и дальше все это дело можно закрепить либо деревянными ступенями, либо металлическими.

к содержанию ↑

Металлическая лестница на второй этаж с улицы

Металлические лестницы можно использовать для оформления интерьера в каркасном доме. Но стоит понимать: металл придает «холодный» оттенок помещению, и не всегда может быть уместен.

Конечно, можно ее сделать с деревянными ступенями, которая придаст интерьеру больше тепла, но целесообразнее железную лестницу использовать на улице.

Сварить металлическую лестницу можно и самостоятельно, при этом у вас выйдет в меру недорогая и надежная конструкция.

к содержанию ↑

Пошаговая инструкция по варке железной лестницы

Вам понадобится:

  1. Болгарка.

  2. Шлифовальный и режущий диски.

  3. Магнитные держатели для сварки.

  4. Сварочный аппарат (лучше всего подойдет вариант инверторного типа).

  5. Дрель и сверла по металлу.

  6. Тиски.

  7. Крепежи.

  8. Уголки.

  9. Стол для работы с металлом.

Изображение демонстрирует самый простой вариант железной лестницы (может быть и с деревянными ступенями).

самый простой вариант металлической лестницы

Примечание:

  1. Швеллер.

  2. Рифленые металлические (деревянные) ступени.

  3. Стальные кобылки.

  4. Места сварки.

  5. Кронштейны.

к содержанию ↑

Строительство железной лестницы

Для разработки проекта небольшой металлической лестницы, необходимо подготовить два типа проекций: вертикальные и горизонтальные, см. рисунок ниже.

чертеж лестницы

Чтобы посчитать размер профильной трубы для косоура, воспользуйтесь следующей формулой: a2+b2=c2, где «a2» — высота лестницы, а «b2» — ее длина.

к содержанию ↑

Монтаж лестницы из швеллера

Поставленный на ребро швеллер — основа простой лестницы. Для обшивки лестницы подойдет деревянный или листовой материал. Ступени обшиваются нескользящим рифленым металлом. Ограждения делаются из угловой стали.

На швеллере размещаем нарезанные кобылки из арматуры. Размеры и необходимое количество кобылок можно взять из расчетной документации.

  1. Так как на кобылках будут лежать ступени, привариваем к ним крепежные кронштейны.

  2. Собираем всю конструкцию воедино, приваривая детали. Если после установки кобылок на первый швеллер, видны отклонения на втором, поправьте разметку. Для крепежа простой лестницы будет достаточно пары косуоров или тетивы.

  3. Обработайте лестницу грунтовкой и дайте ей высохнуть. После наносим на лестницу специальный антикоррозийный состав.

Функцию опоры или так называемый каркас лестницы будет выполнять дополнительная стойка, которая может быть сделана из швеллера, к которому приваривается лестница с помощью уголков. Во время проделывания всех сварочных работ, можно использовать магнитные держатели для сварки, это в разы упростит работу как опытному так и начинающему сварщику. Они могут выдержать нагрузку от 11 до 34 кг, в зависимости от модели. Вы можете подобрать для себя что-то из этого списка магнитных держателей.

После завершения сборки можно приступать к обшивке конструкции.

готовая лестница

к содержанию ↑

Строительство винтовой лестницы

 Если получится сделать самому винтовую металлическую лестницу, то она будет пользоваться особой ценностью в доме. Потому что, она очень привлекательно выглядит и, как правило, расположена в центре всего дома, благодаря компактности, можно высвободить большое количество пространства, которое было бы занято маршевой конструкцией.

Для строительства лестницы вам потребуется толстенная труба диаметром 80 мм для центральной стойки. Длина трубы определяет высоту всей конструкции. Ширина марша в случае малой загрузки будет равна 14 см. Для того чтобы верхний виток лестницы не мешал при ходьбе по нижнему, расстояние между ними должно быть около 2 метров.

Чтобы положение лестницы было правильным, при строительстве нужно пользоваться откосами и уровнями. Обратите внимание и на пол, на котором будет стоять конструкция с учетом веса людей. Можно монтировать винтовую лестницу и без центрального столба, как на фото ниже, но это очень сложно.

к содержанию ↑

Гильзы и ступени

Ступени лестницы можно сделать из металла, каркас из уголков. Форма ступеней в отличии от маршевой лестницы, тут трапециевидная, почти треугольная. Середина должна быть не уже 20 см, а для облицовки можно использовать дерево.

винтовая лестница

Для крепления лестницы будем использовать гильзы диаметром 200 – 260 мм, и к ним крепить ступени. После того как приварили ступени к гильзам, всю конструкцию можно одеть на центральную стойку.

Кроме винтовой и маршевой лестницы есть и модульные варианты, как правильно их возводить вы сможете увидеть из видео ниже.

к содержанию ↑

Технология обшивки ступеней

Допустим вы сделали металлическую лестницу и теперь вам остается только ее обшить деревянными накладками. При выполнение этой работы учитывайте дополнительные крепежные детали, которые вам понадобятся.

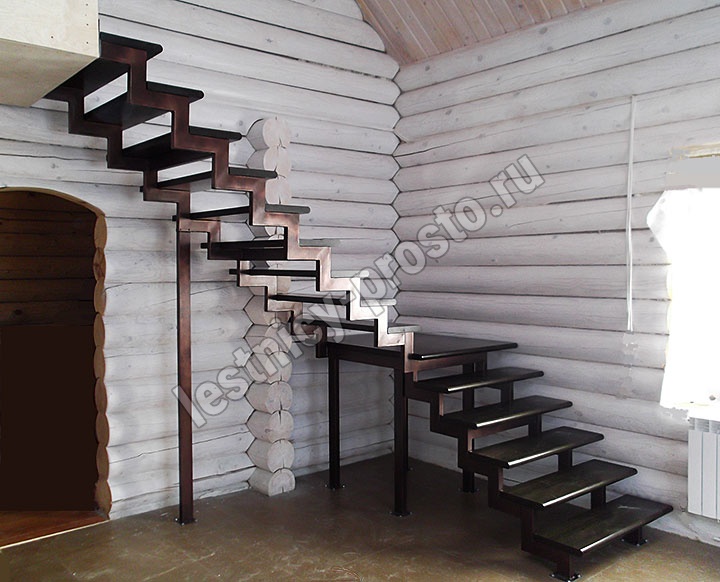

металлическая лестница с забежными ступеньками

От торца ступеней отходим 2 см и начинаем размечать отверстия под саморезы и болты с шагом в 15 см. К металлическому каркасу ступеней монтируем фанеру. Закрепляем ее при помощи монтажного клея с эффектом заполнения. Благодаря этому клею можно устранить даже проблемы и косяки при сварке. Кстати, крепить фанеру на монтажную пену, категорически нельзя, потому что она очень мягкая.

После того как вы изучили самые простые конструкции лестницы, теперь вы можете построить что-то элементарное, допустим для погреба. А затем уже постараться сделать более элегантную и эстетическую лестницу, которой будет и не стыдно похвастаться.

7 типов косоуров {и лучшие материалы для использования}

Строительство лестниц требует принятия множества решений. Какая лестница строится? Какие материалы лучше всего использовать для различных компонентов? Какие стили лучше всего использовать для различных частей лестницы? В этой статье мы рассмотрим лучший материал для косоуров и различные типы косоуров.

Сколько существует типов косоуров?

Говоря о лестницах, большинство людей знакомы с ступенями (на которые вы наступаете) и подступенками (вертикальная часть лестницы между ступенями). Но что такое стрингеры?

Косоур – это вертикальная опорная доска или конструктивный элемент, который проходит вдоль каждой стороны или в центре лестницы. Проступи и подступенки закреплены в косоуре. Различные косоуры могут комбинироваться с различными типами ступеней лестницы, обеспечивая почти бесконечные комбинации конструкций лестниц.

При размещении по обеим сторонам лестницы внутренний косоур располагается у стены, а внешний косоур находится на открытой для обзора стороне лестницы. В некоторых случаях лестница может находиться в центре помещения с двумя крайними косоурами.

Лестничные косоуры изготавливаются из различных материалов, стилей и отделок, которые могут улучшить внешний вид и функциональность лестницы.

Какой материал лучше всего подходит для лестничных косоуров?

Лучший материал для косоура лестницы зависит как от функциональности лестницы, так и от желаемого внешнего вида. Сталь, алюминий и различные породы дерева являются распространенными материалами, используемыми для косоуров лестниц.

Сталь

Сталь представляет собой сплав, состоящий из железа, углерода и других материалов, которые могут ржаветь. Для предотвращения ржавчины часто используется оцинкованная или нержавеющая сталь. Оцинкованная сталь имеет долговечное цинковое покрытие, предотвращающее попадание коррозионно-активных веществ на сталь под ней. В нержавеющую сталь добавляют хром, никель, азот и молибден, чтобы сталь могла противостоять коррозии.

Применение стальных косоуров

Стальные косоуры обычно используются на лестницах в домах, офисах и промышленных зонах. Стальные стрингеры также можно использовать на открытом воздухе, особенно если они изготовлены из оцинкованной или нержавеющей стали. Сборные металлические лестницы со стальными косоурами являются хорошим вариантом, если лестница должна выдерживать большие нагрузки, например, в промышленных условиях. В металлических лестницах, соединенных болтами, используются формованные стальные косоуры для функциональной и легкой металлической лестничной системы. Стрингеры лестниц из конструкционной стали используются при проектировании и производстве коммерческих лестниц.

Преимущества и недостатки стальных косоуров
Плюсы
  • Основным преимуществом использования стальных косоуров является их прочность и долговечность, что позволяет им выдерживать высокие весовые нагрузки и интенсивное движение.
  • Стальные косоуры могут иметь практически любую форму, что позволяет создавать нестандартные варианты лестниц, например изогнутые и спиральные, а также придавать им современный вид.
  • Когда желательны металлические лестницы, стальные косоуры дешевле, чем алюминиевые.
  • Стальные стрингеры легче устанавливать, чем деревянные, поскольку их можно просто скрепить болтами.
  • Поскольку их проще установить, чем деревянные стрингеры, сборные стальные стрингеры также дешевле в установке — независимо от того, выполняете ли вы проект своими руками или нанимаете профессионала.
  • Стальные лестничные косоуры не требуют особого ухода как внутри, так и снаружи помещений. Они устойчивы к экстремальным погодным условиям, гнили и вредителям.
  • Стальные стрингеры огнеупорны и обеспечивают дополнительную безопасность лестницы эвакуации.
Минусы
  • Одним из самых больших недостатков металлических косоуров является шум при ходьбе вверх и вниз по ступенькам.
  • Несмотря на то, что стальные косоуры дешевле алюминиевых, они дороже деревянных.
  • Неквалифицированные сварные швы могут получиться грубыми и даже испортить внешний вид косоуров. Если вы делаете проект своими руками, обязательно купите готовые стрингеры и убедитесь, что сварные швы высокого качества.

Алюминий

В отличие от стали, алюминий является естественным элементом, устойчивым к коррозии без какой-либо обработки. Алюминий также легче стали.

Применение алюминиевых косоуров

Алюминиевые косоуры могут использоваться в различных промышленных, коммерческих и жилых лестницах.

Преимущества и недостатки алюминиевых косоуров
Плюсы
  • Благодаря меньшему весу алюминий дешевле в транспортировке и установке, чем сталь, поэтому его удобно использовать, когда лестница должна быть переносной
  • Монтаж алюминиевых косоуров прост, что экономит время и трудозатраты.

    • Алюминий

  • очень податлив и гибок, поэтому может быть изготовлен в различных формах, включая винтовые лестницы.
  • Благодаря естественному коррозионностойкому слою алюминиевые косоуры долговечны и не требуют особого ухода.
Минусы
  • Алюминиевые косоуры дороже стальных.
  • Из-за меньшего веса алюминиевые косоуры менее прочны, чем стальные.

    • Алюминиевые косоуры

  • более подвержены вмятинам и царапинам, чем стальные косоуры.
  • Оксидный слой алюминия притупляет его металлический блеск, придавая материалу сероватый вид.

Дерево

Деревянные лестничные косоуры изготавливаются из различных пород натурального дерева, включая дуб, клен и орех. Лестничные косоуры также могут быть изготовлены из обработанной под давлением или инженерной древесины. Деревянные лестничные косоуры могут быть предварительно обрезаны для облегчения установки или необрезаны, если предпочтительна индивидуальная установка.

Применение деревянных косоуров

Деревянные косоуры обычно используются в жилых или коммерческих зданиях. В дополнение к их использованию в качестве опорной конструкции для лестницы, деревянные лестничные косоуры придают помещению или окружающей среде теплый и естественный вид.

Деревянные косоуры, преимущества и недостатки

Плюсы
  • Деревянные косоуры долговечны и легко чистятся.
  • Благодаря разнообразию доступных вариантов, древесина универсальна и может дополнять как классический, так и современный вид.
  • Деревянные лестничные косоуры, обработанные под давлением, обычно используются для наружных палубных лестниц. Обработка давлением защищает от гнили и вредителей в течение многих лет и имеет тенденцию быть экономичной.
  • Инженерная древесина изготавливается из тонкого слоя твердой древесины, соединенного с высококачественной фанерой. Инженерная древесина обеспечивает стабильность, сопротивляется изгибу и усадке, а также более устойчива к теплу и воде, чем твердая древесина. Кроме того, как правило, он дешевле и проще в установке.
Минусы
  • Если не используется очень качественная древесина, у вас могут возникнуть проблемы с ее прямолинейностью и наличием чрезмерного количества сучков.
  • Массив лиственных пород может быть дороже, чем другие варианты, но в целом увеличивает стоимость вашего дома или здания.
  • В отличие от цельной лиственной древесины, инженерная лиственная древесина может быть обработана только один или два раза до того, как поверхностный слой твердой древесины будет истощен.

Какие существуют типы косоуров для лестниц?

Лестничные косоуры могут быть изготовлены из различных материалов, они также могут быть изготовлены в различных стилях и типах. Разница в стилях зависит от типа конструкции лестницы, функции и использования лестницы, а также материала, из которого изготовлена ​​лестница.

Типы косоуров коммерческих и промышленных лестниц

Косоуры коммерческих и промышленных лестниц обычно изготавливаются из стали, алюминия или нержавеющей стали. Общие стили для этих материалов для косоуров включают:

  • Двойные косоуры (два косоура снаружи ступеней)
  • Стрингер центральной балки (один стрингер под протектором)
Двойной косоур

Двойной косоур состоит из двух косоуров, каждый снаружи каждой ступени лестницы. Двойной стрингер является наиболее распространенным типом косоуров для коммерческих и промышленных лестниц. Конструкция используется для сборных лестничных систем и может работать со многими типами лестничных ограждений. Стальные лестницы с двойными косоурами часто используют профили из конструкционной стали:





  • Швеллеры
  • Трубчатые стрингеры из быстрорежущей стали
  • Пластины стрингера
Двойные косоуры лестниц

Двойные косоуры обычно используются для эвакуационных лестниц в коммерческих зданиях, для промышленных лестниц и для жилых металлических лестниц. Конструкция с двумя стрингерами обеспечивает дополнительную поддержку, отвечающую техническим требованиям, и обеспечивает безопасную и долговечную конструкцию.

Преимущества и недостатки двойного косоура
Pros
  • Отличный дизайн для сборных лестниц, облегчающий установку
  • Гибкая и функциональная конструкция для пожарных и промышленных лестниц
  • Двойные косоурные опоры повышают прочность лестницы в соответствии с техническими требованиями
Минусы
  • Требуются два стрингера, что может увеличить стоимость
Стрингер центральной балки

Стрингер центральной балки — это тип монострингера, который используется в высококачественных лестницах в офисах, отелях и других хорошо заметных местах. В этом типе косоура используется одинарная балка, обычно из стали или нержавеющей стали, которая находится под ступенями лестницы и обеспечивает поддержку лестницы. Двутавровые балки из стали и нержавеющей стали или трубы из быстрорежущей стали являются распространенными формами, используемыми для изготовления стрингеров центральной балки.



Применение стрингеров центральной балки

Стрингеры центральной балки — распространенный тип косоуров в монументальных и декоративных лестницах. Стрингер крепится к нижней стороне косоура лестницы и проходит по центру марша.

Преимущества и недостатки стрингера центральной балки
Плюсы
  • Придает эстетичный вид декоративным и декоративным лестницам
Минусы
  • Обычно дороже в строительстве и установке

Типы косоуров жилых лестниц

Закрытые косоуры (маршрутизированные, с кожухом, коробчатые или боковые)

Закрытые косоуры лестниц имеют множество различных названий, включая фрезерованные, замкнутые, боковые и коробчатые косоуры. Этот тип косоуров расположен снаружи ступеней и подступенков, так что лестница находится между двумя косоурами. Закрытые лестничные косоуры имеют выемки, в которые можно вставлять проступи и подступенки. В этом типе косоура край проступи не виден, а вертикальные части поручня (состоящие из балясин и нобелей) обычно прикрепляются к верхней части косоура.



Закрытые (фрезерованные, коробчатые или боковые) лестничные косоуры

Закрытые лестничные косоуры можно использовать практически в любом месте – в домах, коммерческих зданиях и промышленных объектах. Закрытые лестничные косоуры обычно используются для наружных лестниц.

Закрытые косоуры (профилированные, коробчатые или боковые), преимущества и недостатки
Плюсы
  • Закрытые косоуры могут быть изготовлены с открытыми или закрытыми подступенками в зависимости от необходимости и желаемого внешнего вида.
  • Лестницы с закрытыми косоурами, как правило, проще и дешевле построить. Во многих случаях доступны предварительно нарезанные стрингеры.
Минусы
  • Лестницы с закрытыми косоурами, как правило, имеют более простой и функциональный вид, чем лестницы с другими типами косоуров.
Открытый косоур (зубчатый или пилообразный)

Открытые косоуры лестницы также называются косоурными или пилообразными. При взгляде сбоку ступени видны. При использовании в конструкции лестницы открытых косоуров балюстрада, поддерживающая перила, устанавливается непосредственно поверх ступеней.

Открытые косоуры (пилообразные)

Открытые косоуры используются в местах, где лестница должна быть привлекательной, в том числе в жилых и коммерческих зданиях. Они обычно не встречаются в промышленных условиях.

Преимущества и недостатки открытых косоуров (пилообразных или пилообразных)
Плюсы
  • Лестницы с открытыми косоурами обычно имеют более изысканный и привлекательный вид, чем закрытые косоуры.
  • Открытые косоуры также могут иметь открытые или закрытые подступенки в зависимости от желаемой функции и стиля.
Минусы
  • Лестницу с открытыми косоурами построить сложнее, и обычно она дороже, чем лестница с закрытыми косоурами.
  • Поскольку стороны протектора открыты, их необходимо обработать, чтобы придать им привлекательный вид.
Монострингер

Как следует из названия, в монострингерной лестнице используется одиночный, но прочный стрингер под центром ступеней для поддержки лестницы. Монолитные жала обычно металлические и привариваются к каждой гусенице с помощью кронштейна. Все лестницы с монокосоурами имеют открытые подступенки.

Применения монолитных косоуров

Моноарочные косоуры в основном используются в современных домах и офисных зданиях для придания им современного вида и обычно используются на винтовых лестницах.

Преимущества и недостатки монолитных косоуров
Плюсы
  • Лестницы с монолонжеронными косоурами выглядят максимально открытыми среди всех типов лестниц.
  • Лестницы различных стилей, такие как прямые, U-образные или винтовые, могут быть построены с использованием одного косоура.

    • Лестничные косоуры

  • Mono чрезвычайно прочны и долговечны, и их легко спроектировать в соответствии с большинством строительных норм и правил.
Минусы
  • Лестничные марши с одним концом нуждаются в изготовленном по индивидуальному заказу конструкционном косоуре, который не всегда доступен, как предварительно вырезанные закрытые концы лестницы.
  • Поскольку и ступени, и косоур, скорее всего, будут изготовлены по индивидуальному заказу, эта конструкция лестницы обычно дороже.
  • Лестницы с одним косоуром обычно не используются на больших расстояниях.
Двойной косоур

Разновидностью монолитного косоура является двойной косоур. В этом случае вместо монострингера используются два тонких стрингера. Их обычно размещают на расстоянии около 6 дюймов друг от друга посередине лестницы. Их также можно разместить не по центру, чтобы создать более эффектный вид.

Применение двойных косоуров

Подобно монолитным косоурам, двойные косоуры в основном используются в современных жилых и офисных помещениях для придания им открытого и современного вида.

Преимущества и недостатки двойных косоуров
Плюсы
  • Косоуры, как правило, более скрыты за ступенями лестницы, чем при конструкции с одним косоуром.
Минусы
  • Как и лестницы с одним косоуром, двойные косоура обычно не используются на больших расстояниях, поскольку лестница может искривляться.
Консольный косоур

Лестница с консольным косоуром имеет один боковой косоур, который крепится внутри стены и армируется. Ступени, поддерживаемые стингером, выступают из стены, и лестница обычно открыта с другой стороны.

Применение консольных косоуров

Консольные косоуры используются в домах и офисах для создания потрясающего архитектурного эффекта.

Преимущества и недостатки консольных косоуров
Плюсы
  • Благодаря своему парящему виду консольные лестницы создают в помещении более открытый и просторный вид.
  • Плавающая лестница с консольными косоурами имеет один из самых современных, уникальных и визуально интересных образов.
  • Поскольку косоур лестницы установлен в стене, консольные лестницы могут обеспечить больше пространства над головой.
Минусы
  • Для консольных лестниц необходимо учитывать конструкцию опорной конструкции и устанавливать ее в стену до ее завершения.
  • Из-за дополнительных конструктивных требований строительство консольных лестниц может быть дороже, чем лестниц других типов.
  • Если ступени консольных ступеней не усилены должным образом, они могут провиснуть с открытой стороны.
  • Часто консольные лестницы не имеют перил для усиления эффекта парения, что также может сделать их более опасными.



Конечные точки на различных видах косоуров

Косоуты — это часть лестницы, обеспечивающая поддержку и вмещающую ступени и подступенки. Тип материалов, используемых для косоуров, а также их стиль будут влиять на внешний вид лестницы. Лестница с закрытым косоуром из стали или дерева может использоваться больше для функциональности в этом стиле. Другие типы лестничных косоуров, такие как открытые, монолитные и консольные, позволяют создать более драматичный и современный вид.



Часто задаваемые вопросы

Сколько стрингеров необходимо для лестницы?

По крайней мере, один косоур необходим для лестницы, спроектированной с центральной или монокосоурой под ступенями лестницы. Два косоура используются с двойными или двойными косоурами, расположенными снаружи ступеней лестницы.

Нужны ли опоры для косоуров?

Лестничные косоуры могут нуждаться в дополнительной опоре в зависимости от длины лестничного косоура и ширины лестницы. Деревянные косоуры обычно нуждаются в дополнительных опорах длиной от 6 до 10 футов, в то время как металлические косоуры обычно не требуют дополнительных опор.

Какова максимальная длина косоура лестницы?

Максимальная длина косоура лестницы зависит от материала, используемого для изготовления косоура, размера косоура и требований строительных норм и правил лестницы. Лестничный кодекс IBC ограничивает максимальную вертикальную высоту косоуров лестницы 12 футов за один проход.

Можно ли построить лестницу без косоуров?

Можно строить лестницы без косоуров, если каждая ступень лестницы обеспечивает собственную структурную поддержку, создавая их в виде коробов или добавляя опоры для каждой ступеньки. Строительство лестниц таким образом может быть менее экономичным, чем использование косоуров.



Готовы сделать следующий шаг?

Металлические лестницы – идеальная лестничная система для любого архитектурного стиля!

Существуют различные способы доступа к разным этажам здания, наиболее распространенным из которых является лестница. Следовательно, это делает лестницу жизненно важным элементом дизайна любого многоэтажного дома. Однако то, что полезность лестницы высока, не означает, что она не может выглядеть стильно и шикарно.

Лестницы иногда могут быть самым привлекательным элементом пустого фойе, в зависимости от того, как они устроены. Таким образом, материалы, которые вы используете для строительства лестницы, важны. Чтобы лестница выглядела привлекательно, используются такие материалы, как металл, дерево, бетон, кирпич и камень. Из них металлическая лестница является одним из самых популярных вариантов среди максимального количества архитекторов, строителей и дизайнеров.

Металлические лестницы не зависят от конструкции здания. Они конструктивно поддерживаются на каждом этаже или лестничных площадках, если они предусмотрены. Тот факт, что металлическая лестница является самонесущей лестничной системой, означает, что ее можно устанавливать независимо от конструкции пола. Одним из основных преимуществ металлической лестницы перед другими типами лестниц является то, что различные сегменты могут быть изготовлены в цехе металлоконструкций, а затем собраны на месте.

Металлические лестницы изготавливаются из различных металлов. Итак, давайте взглянем на все различные металлы, которые используются для изготовления этих замечательных лестниц.

Типы металлов, используемые на металлической лестнице

Различные типы металлов, используемых на металлической лестнице, приведены ниже: 01. Сталь

02. Алюминий

03 Медь Теперь давайте углубимся в каждый металл, используемый в производстве металлических лестниц.

01. Стальные лестницы и их компоненты

Сталь является наиболее широко используемым металлом в строительной отрасли, поскольку она очень прочная, долговечная и устойчивая к ржавчине. Сталь также является идеальным металлом для изготовления винтовых металлических лестниц, потому что она податлива, что означает, что ее можно сгибать и формировать без потери прочности. Ниже перечислены различные варианты использования стали при изготовлении металлической лестницы:

a) Стальные ступени лестницы:

b) Stair with Steel Plate:

c) Steel Stair Railing:

d) Steel Handrail:

E) Стальные стрингеры:

F) Стальные скобки:

02. Алюминиевые лестницы и их компоненты

Алюминий – легкий, антикоррозионный и недорогой металл, используемый для изготовления металлических лестниц. Алюминий — хороший металл для винтовых металлических лестниц, однако он более хрупок, чем сталь, так как не поглощает вибрации, как сталь. Алюминий с большей вероятностью сломается под высоким давлением.

Различные варианты использования алюминия при изготовлении металлической лестницы:

а) Алюминиевый стрингер:

B) Алюминиевые перила и поручни:

03. Железная лестница и их компоненты

:

01.  Чугун и

02.  Кованое железо

Чугун плавят, заливают и формуют, тогда как для кованого железа прокатка происходит на заключительных стадиях его производства. Различное использование железа при изготовлении металлической лестницы:

a) Cast Iron Treads:

b) Cast Iron Handrail and Railing:

c) Cast Iron Spindles:

d ) Железные перила из кованого железа:

E) Спиндели из кованого железа:

04. прочный, не ржавеет и прост в установке.

Теперь, когда мы рассмотрели все виды металлов, используемых при изготовлении металлической лестницы, давайте посмотрим, как эти металлы объединяются, чтобы сформировать лестницу из нескольких компонентов.

Компоненты металлической лестницы

Различные компоненты, соединенные вместе, образуют лестницу. Различные компоненты, из которых состоит металлическая лестница:

01. Металлическая ступень – комбинация проступи и подступенка

02. Металлические косоуры

03. Металлическая площадка

01. Металлическая ступень – комбинация проступи и подступенка

. Эта комбинация отвечает за перенос гравитационных нагрузок между стрингерами. В основном используются следующие варианты металлических ступеней:

  • Встроенная легкая металлическая ступень и подступенок
  • Металлическая пластина
  • Сборные металлические решетчатые ступени
  • Варианты неметаллических ступеней и подступенков (например, деревянные ступени, сборные железобетонные ступени и т. д.)

Давайте кратко рассмотрим эти четыре типа металлических ступеней:

Встроенное освещение проступь и подступенок из калиброванного металла:

В этом типе металлической ступени используется легкий металл, который легко гнется и принимает форму геометрии, требуемой для проступей и подступенков. Затем в образовавшуюся решетчатую проступь заливается бетон, и в результате получается ступенька.

Металлическая пластина:

Алмазная или клетчатая пластина обычно используется в качестве поверхности для ходьбы, поскольку эти пластины обладают достаточной прочностью и обеспечивают хорошее сцепление с поверхностью.

Сборные металлические решетчатые ступени:

Металлические ступени этого типа используются во влажной среде или для наружных металлических лестниц, подверженных сильному дождю. Ее даже используют в архитектурных целях, так как эта решетка пропускает мелкие предметы и жидкости.

Неметаллические варианты ступеней и подступенков:

В зависимости от того, как неметаллические материалы (сборный железобетон, дерево, стекло, пластик или камень) взаимодействуют с металлом согласно проекту, мы можем используйте подходящий материал для этой комбинации ступеней и подступенков.

Это были четыре типа металлических ступеней, используемых в металлических лестницах. Теперь давайте посмотрим, как соединены компоненты ступеней, т. е. проступь и подступенки.

B. Соединение проступи и подступенка :

В зависимости от типа металлической ступени, используемой в металлической лестнице, можно использовать другой тип соединения проступи и подступенка. Мы даже можем использовать это соединение для крепления металлического косоура, а также оно может обеспечить жесткость диафрагмы для лестницы и металлической площадки металлической лестницы.

В основном используются три типа соединений:

  • Прямая сварка
  • Несущий уголок или пластина
  • Другие варианты соединения

Давайте посмотрим, какой тип соединения подходит для различных типов комбинаций проступи и подступенка.

Прямая сварка:

В этом типе соединения используется прямая сварка между ступенями, подступенками и металлическими стрингерами. Чаще всего эта процедура происходит в магазинах. Соединения прямой сваркой используются для следующих комбинаций проступи и подступенка:

  • Цельная легкая металлическая проступь и подступенок
  • Металлическая пластина

Несущий уголок или пластина:

Несущий уголок или пластина является альтернативой прямой сварке. В этом типе соединения имеется сварка между несущим уголком/пластиной и стрингерами. Затем несущий уголок или пластина поддерживает проступь. Различные способы соединения несущего уголка или пластины используются для следующих комбинаций проступи и подступенка:

  • Встроенная легкая металлическая проступь и подступенок
  • Металлическая пластина
  • Некоторые неметаллические варианты ступеней и подступенков

Другие варианты соединения:

Некоторые варианты ступеней, например решетчатые ступени, можно напрямую прикрутить к металлическим стрингерам.

02. Металлические косоуры

Металлические косоуры – это часть металлической лестницы, которая проходит от нижнего этажа к верхнему и обеспечивает поддержку ступеней и подступенков. В большинстве случаев стальные лестничные косоуры используются из-за их свойств, как обсуждалось ранее в статье. Различные типы металлических косоуров, используемых в металлических лестницах:

a) Plate Stringer

b) Saw-tooth Stringer

c) Double Plate or H Stringer

d) Channel Stringer

e) Box Stringer

Let us have быстрый взгляд на эти типы стрингеров.

a) Плоские стрингеры:

Плоские стрингеры используют либо стандартные стальные секции из плоского стержня, либо профиль, вырезанный из металлической пластины требуемого размера и формы.

b) Пилообразный стрингер:

Пилообразный стрингер представляет собой тип пластинчатого стрингера, который вырезается из металлической пластины в соответствии с требуемой формой и размером.

c) Двойной пластинчатый или Н-образный стрингер:

Двойной пластинчатый или Н-образный стрингер – это еще один тип пластинчатого стрингера, в котором используются две металлические пластины с непрерывным карманом между обеими пластинами для заливки оконного стекла.

d) Стрингер канала:

Швеллерный стрингер представляет собой распространенную и прочную конструкцию, которая либо остается открытой, либо покрыта металлом для образования полой секции.

e) Коробчатый стрингер:

Коробчатый стрингер также является популярной и прочной конструкцией, доступной в квадратной или прямоугольной форме.

03. Металлическая площадка

Металлическая площадка служит местом отдыха пользователя при подъеме или спуске по лестнице. Классификация металлических лестничных площадок по архитектурным требованиям:

а) Монолитный бетон над металлическим настилом на стальном каркасе лестничной площадки

б) Монолитный бетон над усиленной плитой на стальном каркасе лестничной площадки

в) Площадка с

г) Площадка со стальной решеткой на стальном каркасе лестничной площадки

д) Площадка с любым сборным, каменным или неметаллическим настилом на стальном каркасе лестничной площадки

Теперь, когда мы рассмотрели основные компоненты металлической лестницы, давайте рассмотрим ее различные типы

Типы металлических лестниц

Разделим металлические лестницы на две основные категории в зависимости от их использования в жилых помещениях. :

Вариант 1: Типы металлических лестниц в зависимости от функциональных требований

Вариант 2: Типы металлических лестниц в зависимости от текущих тенденций

Вариант 1: Типы металлических лестниц в зависимости от функциональных требований

В зависимости от доступа к требуемым помещениям на верхних этажах металлические лестницы можно классифицировать по функциональным требованиям помещений. Итак, давайте кратко рассмотрим виды металлических лестниц в зависимости от их функционального назначения.

Случай 2: Типы металлических лестниц на основе на основе тенденций

Основное знание о всех новых тенденциях, особенно в индустрии дизайна,

. и многим клиентам нравится иметь дома модные вещи. Итак, давайте посмотрим на современные и модные конструкции металлических лестниц.

Нематальные материалы, используемые в строительстве металлических лестниц

До сих пор мы прошли через базовое введение в металлу используется для строительства металлических лестниц, основных компонентов лестницы и нескольких типов металлических лестниц на основе различных критериев.

Однако следует иметь в виду, что даже некоторые неметаллические материалы могут быть включены в металлическую лестницу для повышения ее привлекательности и элегантности. Теперь давайте познакомимся с различными неметаллическими материалами и с тем, как они повышают привлекательность и красоту металлических лестниц.

Для изготовления лестниц различных форм и стилей неметаллическими материалами при изготовлении металлических лестниц являются:

01. Стекло

02. Дерево

02 Лет

Камень 900’s 9000 присмотритесь к этим неметаллическим материалам.

01. Стекло

Мы можем использовать стекло в перилах, ступенях и подступенках металлической лестницы для придания элегантного вида.

02. Дерево

Дерево можно использовать в качестве ступеней и перил для придания привлекательного вида.

03. Камень

Мы можем использовать камень в качестве шага, чтобы сделать металлическую звезду модной и привлекательной.

Давайте рассмотрим плюсы и минусы металлических лестниц, чтобы решить, стоит ли нам выбирать их в нашем доме.

Преимущества металлической лестницы

01. Металлические лестницы очень просты в уходе.

02. Металлические лестницы могут иметь различные формы, стили и дизайны, что делает пространство более универсальным.

03. Металлическая лестница не потребует больших структурных преобразований, поэтому ее можно легко установить на месте.

04. Металлические лестницы достаточно прочны, чтобы выдерживать любые условия.

05. Они более долговечны, чем деревянные (в основном, когда лестница находится в прямом контакте с окружающей средой, т.е. на открытом воздухе).

06. Металлические лестницы устойчивы к вредителям и насекомым.

07. Такие металлы, как сталь, алюминий и т. д., могут даже быть переработаны, что косвенно уменьшит неблагоприятное воздействие на окружающую среду.

Недостатки металлической лестницы

01. Существует вероятность того, что металлическая лестница заржавеет, если для изготовления не используется нержавеющий металл или если не нанесена качественная краска.

02. Металлические лестницы менее привлекательны по сравнению с деревянными лестницами, так как последние более привлекательны.

03. Металлические лестницы тяжелые и, как следствие, увеличивают собственную нагрузку.

04. В отличие от деревянных лестниц, компоненты не могут быть отрегулированы в соответствии с ограничениями по размеру на месте. Единственный способ идеально подогнать металлическую лестницу в желаемом месте на участке — это измерить компоненты лестницы точно перед ее изготовлением.
