Строительные леса своими руками, чертежи, схемы, фото

При строительных работах снаружи и внутри помещений (если в них высокие потолки) часто необходимы строительные леса – своими руками чертежи вспомогательных сооружений выполнять необязательно, а вот собрать их по готовой методике сможет любой желающий.

Требования к лесам для строительства и ремонта

Леса используются в строительстве и ремонте очень широко. Даже обычную штукатурку стен своими руками без них осуществить непросто, а монтаж кровли или стенового сайдинга и вовсе становится сложнейшей задачей без вспомогательных опорных конструкций. Разумеется, мобильность стремянок или наскоро сколоченных козлов-табуреток выше, а их стоимость заметно ниже.

Но только солидные по размеру леса позволят не отвлекаться на постоянное перемещение вдоль фасада или ремонтируемой стены всего необходимого. Экономия времени и сил, концентрация энергии на ремонте – главная выгода от лесов, самодельных либо покупных. Производительность строительного труда при использовании лесов возрастает в несколько раз – так что их стоимость можно занести в графу «плата за скорость и удобство ремонта».

Любая конструкция строительных лесов обязана быть надежной и прочной – в том числе с учетом размещаемых на них людей, инструментов, строительных и расходных материалов. Если есть хоть малейшие сомнения, что строительные леса не получится собрать с должным запасом устойчивости, лучше приобрести готовое, фирменное изделие в специализированном магазине. Тем более что выбор таковых товаров достаточно разнообразен.

Классификация строительных лесов

Сам термин «леса» связан с историческим опытом отделки фасадов штукатуркой, лепниной и росписью при возведении дворцов и прочих элитарных строений. Для штукатуров и отделочников возводились многометровые «этажерки» из настоящих бревен и помостов. После окончания работ весь этот материал расходовался на дрова, оставив потомкам только свое название да принцип сооружения.

Современные варианты имеют в своей основе каркас и выполняются с учетом многоразового использования. Конструктивно леса строительные могут выполняться в таких вариантах:

  • Штыревые леса – из стальных труб, с приваренной изогнутой арматурой и гнездовыми замками. Тяжелые и неповоротливые, требуют значительного времени на сборку и перемещение – но при этом очень прочные. Например, каменную или кирпичную кладку лучше всего выполнять именно с них. На штыревые леса можно загрузить большое количество тяжелых строительных материалов, они весьма устойчивы и прочны;

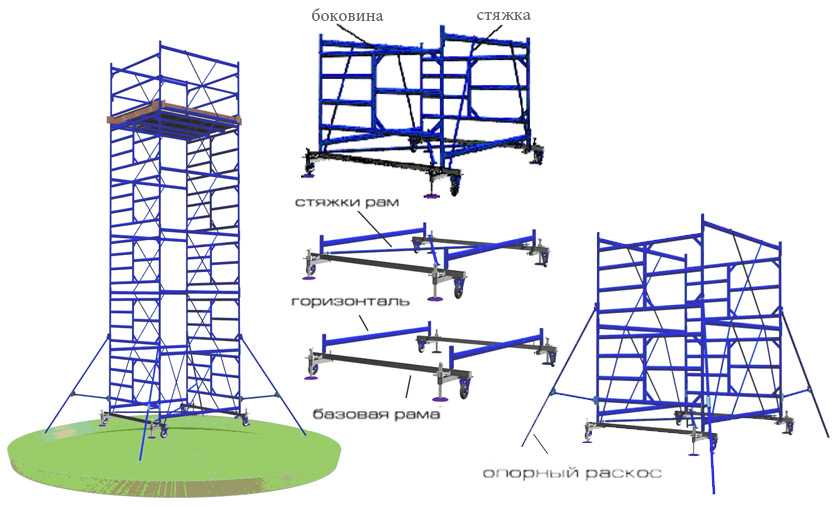

  • Рамные леса из легких алюминиевых и/или стальных сплавов – изготавливаются из труб и ребер жесткости с надежной фиксацией конструкции в прочную раму. Могут иметь колеса для перемещения по плоскому грунту. Отлично подходят для штукатурки или обшивки балкона сайдингом – когда вес строительных материалов невелик, а работа сопряжена с быстрым перемещением вдоль (вверх-вниз) ремонтируемого объекта;
  • Клиновые леса – своеобразный симбиоз рамных и штыревых конструкций, объединяющий достоинства обеих. Выдерживают большую нагрузку и при этом мобильны. Узлы крепежа выполнены в виде фланцев с прорезями, что позволяет создавать многоугольные и ломаные линии вдоль сложных фасадов.
  • Хомутовые леса – универсальные конструкции небольшой грузоподъемности для ремонта и реставрации криволинейных фасадов;
  • Подвесные – всем известные «люльки», с помощью которых выполняется мойка фасадных стекол и герметизация межплиточных швов. Между двумя стационарными лесами тоже может быть подвешена конструкция без опоры на грунт.

Подвесные, хомутовые и клиновые варианты бывают только покупными, их самостоятельное «производство» не рекомендуется. Штыревые или рамные строительные леса, чертежи которых приведены ниже, своими руками собираются при наличии соответствующих плотницких и металлообрабатывающих навыков.

Строительные леса – своими руками из дерева, пошаговая инструкция

Дерево является наиболее простым в обработке и при этом недорогим материалом – создание деревянных лесов укладывается в несколько ремонтных этапов, вполне выполнимых самостоятельно. Опишем подробно, как сделать их из деревянных брусьев, досок и реек.

Как сделать строительные леса своими руками из дерева — пошаговая схема

Шаг 1: Выбор и подготовка древесины

Для работы потребуется несколько видов дерева. Несущие опоры выполняются из бруса размером 10х10 см (меньшее сечение не позволит выполнять с лесов тяжелые строительные работы). Горизонтальные настилы сколачиваются из толстых досок (от 50 мм), ребра жесткости – из досок толщиной от 25 мм. Могут использоваться рейки ограждения толщиной от 20 мм. Древесина для опор и помоста должна быть без сучков и трещин, ее следует обработать специальными составами для предотвращения гниения и появления плесени.

Шаг 2: Планирование каркаса

Торцевые стороны деревянных лесов необходимо выполнить под сходящимся углом – это заметно увеличит устойчивость конструкции и не будет помехой при ремонте стен.

Кроме того, несущие опоры из бруса 10х10 см желательно выбрать цельными, а не составными – тогда и прочность многоэтажного сооружения будет выше. Минимально допустимая ширина самодельных лесов из дерева равна 50 см, их длина может быть 3-4 метра. Ограничением по высоте принято считать 6 метров, иначе велик риск опрокидывания лесов при работе. Для работы потребуются стандартные деревообрабатывающие инструменты – пилы и ножовки, рубанок, дрель и шуруповерт.

Шаг 3: Сооружение каркаса

Два бруса высотой не более 6 метров укладываются на ровную горизонтальную поверхность, удаление между ними равно планируемой длине лесов. Два других точно также укладываются рядом. Верхняя часть брусьев должна слегка сходиться кверху для устойчивости всего сооружения. Для расстояния между опорами в 4 метра по длине лесов внизу достаточно схождения в 40-50 см вверху. То есть, если межосевое расстояние между балками-опорами внизу равно ровно четырем метрам, то сверху оно выставляется в 3.5-3.6 метра. В результате получаются две симметричные деревянные трапеции.К опорным балкам саморезами прикручиваются боковины из бруса. Они послужат опорами для рабочих настилов, поэтому монтируются с внутренней стороны. Вообще, деревянные леса собственного изготовления могут иметь не более трех «монтажных этажей», так что боковин из бруса будет всего четыре. Три соответствуют уровням лесов, а нижняя служит для прочности, ее крепят в 20-30 см от земли.

Шаг 4: Выполняем объемный каркас

Для соединения боковых трапеций в цельные леса потребуется помощник (а лучше двое). В одиночку эту операцию выполнить тяжело, да и точность стыковки наверняка пострадает. Заранее готовятся боковые поперечины, причем они будут разной длины. Дело в том, что устойчивые леса должны быть пирамидальны и по ширине, и по длине. Необходимый угол схождения невелик, иначе между верхней частью лесов и ремонтируемым фасадом возникнет неудобная щель. Скажем, для ширины в 1 метр довольно будет верхнего просвета в 85-90 см.Установив деревянные боковины вертикально и слегка наклонив их друг к другу, длинными саморезами крепим боковые поперечины. Использование шурупов предпочтительно тем, что после ремонтно-строительных работ леса можно будет разобрать (частично или полностью) и сложить в сарае или гараже.

Шаг 5: Завершающий и дополнительный

Осталось прибить к поперечным брускам доски для настила и ограждение над каждым помостом. С боковых сторон лесов можно набить дополнительные поперечины, которые будут выполнять роль лестниц. Также полезно над каждой опорой сделать узел в виде выдвигающегося штыря для крепления лесов к земляному грунту – на ровных поверхностях он убирается, и вся конструкция стоит на срезах торцевых балок.

Строительные леса своими руками: фото, видео, чертежи

Во время строительства или отделки дома не обойтись без строительных лесов. Для их сооружения не обязательно обращаться к профессионалам, все запросто можно сделать самостоятельно. Возвести конструкцию можно либо из дерева, либо из профильной трубы. Первые сооружения будут одноразовыми, а вот вторые можно использовать большое количество раз. Далее рассмотрим, как правильно возвести своими руками и те, и другие леса.

Прежде чем переходить к строительству строительных лесов, необходимо четко определиться, из каких элементов они состоят. Так, в состав конструкции входят:

  • штанги;

  • различные раскосы, которые придают сооружению жесткости;

  • поперечины для пола;

  • доски, которые будут служить полом каждого этажа;

  • опоры, которые придадут устойчивости;

  • ограждения;

  • лестница для поднятия на этажи сооружения.

Самодельное сооружение – не опасно ли?

Сделать своими руками строительные леса очень просто, но стоит ли это делать? Прежде всего, хочется отметить, что это не небольшая переносная конструкция, а довольно-таки объемное сооружение, которое потом необходимо где-нибудь хранить. Даже если его разобрать, то имеющиеся доски и трубы необходимо будет где-то пристроить. Хорошо, если дом может отапливаться дровами, тогда они могут пригодиться, а если нет – древесина просто со временем испортится. С металлическими лесами все несколько проще – их можно будет сдавать в аренду, но опять-таки, если на них будет спрос.

Стоит также отметить, что применение сделанных своими руками конструкций возможно не выше второго этажа. Сооружение строительных лесов, особенно из дерева, большей высоты может быть опасным для здоровья. Кроме того нужно понимать, что если конструкция больше не будет использоваться, то стоит ли тратить на ее сооружение большое количество времени. Возможно ее будет проще взять в аренду. Оценив все вышеописанное можно решить, нужны ли самодельные строительные леса во время строительства или ремонта дома. Если ответ положительный, необходимо будет создать чертежи, где должен быть нарисован не только внешний вид конструкции, но и указано количество необходимого материала.

Монтаж деревянного сооружения

Для того чтобы создать конструкцию из дерева необходимо будет подготовить следующие материалы:

  • деревянные доски для стоек толщиной примерно 5х10 сантиметров;

  • доски для пола и поперечин толщиной 5 сантиметров;

  • деревянные доски для ограждения и раскосов толщиной не менее 3 сантиметров;

  • гвозди.

При этом шаг между стойками должен быть равным примерно 2,3 метра, ширина пола, для того чтобы по нему было безопасно ходить, должна быть не менее 1 метра, а высота сооружения должна составлять не более 5 метров. Итак, для того чтобы создать своими руками строительные леса из досок необходимо:

  • с помощью раскосов скрепить между собой четыре стойки;

  • на необходимой высоте закрепить поперечины;

  • на поперечинах закрепить доски, являющиеся полом;

  • присоединить доски, которые будут играть роль ограждения;

  • осуществить монтаж опор;

  • закрепить в нужном месте лестницу;

  • сверится с чертежами.

Все работы по созданию конструкции из дерева осуществляются только при помощи гвоздей и молотка (см. видео).

Металлическая конструкция

Сооружение из профильной трубы более надежное, чем конструкция из досок. При строительстве конструкции необходимо учитывать, что размеры одной секции должны составлять примерно 1,5х1х1,6 метра (см. фото). Также нужно подготовить такие материалы как:

  • труба для опор поперечным сечением 3х3 сантиметра и длиной 1,5 метра;

  • труба для раскосов диаметром 1,5 сантиметра;

  • труба для соединений поперечным сечением 2,5х2,5 сантиметра;

  • пол из досок толщиной около 5 сантиметров и длиной примерно 2 метра;

  • болты.

Итак, для того чтобы создать конструкцию из профильной трубы необходимо:

  • нарезать трубы для раскосов для горизонтальных элементов по 1 метру и для вертикальных элементов по 2 метра;

  • надрезать двухметровые раскосы с каждого конца, что значительно упростит их крепление;

  • соединить между собой по две опоры горизонтальными раскосами, расстояние между которым должно быть примерно 30 сантиметров;

  • закрепить соединительные элементы;

  • просверлить отверстия под болты на раскосах и опорах;

  • собрать сооружение из профильной трубы до конца;

  • почистить конструкцию и покрыть краской;

  • свериться с имеющимися чертежами.

Как обойтись без лесов?

О строительных лесах стоит задуматься еще на стадии создания чертежей дома, но если этого не случилось, как правильно поступить? Если работы по строительству или отделке здания будут проводиться профессионалами, то о них задумываться и не нужно, ведь подобные сооружения должны быть у каждой бригады. Если же шанс их самостоятельного возведения утрачен или не планируется больше никаких работ, где бы они могли понадобиться, конструкцию можно запросто взять в аренду.

А вот для того чтобы строительные леса действительно больше не понадобились, все отделочные работы сразу нужно проводить максимально качественно. Например, в качестве материалов для отделки лучше использовать облицовочный кирпич или другие подобные, потому как, к примеру, штукатурка и сайдинг, будут требовать дополнительного внимания.
