Крепление желобов водосточной системы: крепление водосточной системы, как прикрепить желоб, крепеж

крепление водосточной системы, как прикрепить желоб, крепеж


Содержание:


Основные функции водостока
Составные элементы водосточной системы
Как крепить водосточный желоб к крыше и крепление труб к стенам


Монтаж водосточной системы является важной частью кровельных работ, поскольку водосток оберегает фундамент и стены от размывания при обильных осадках. Технология крепления водостока к крыше может быть различной, но во всех случаях должна обеспечиваться надёжная фиксация водосливных конструкций к кровельному покрытию.



Значительно упрощаются работы при использовании для монтажа готовых водосточных систем. В случае самостоятельного изготовления различных деталей и элементов дело обстоит несколько сложнее. В любом случае до того, как крепить водосток к крыше, следует вначале иметь понятие о его конструкционном устройстве, а также об основных способах и особенностях фиксации к кровельному покрытию.

Основные функции водостока


Водосливная конструкция выполняет несколько важных функций для кровли и жилого строения в целом, в частности:

  • обеспечивает отток дождевых и талых вод с кровельного покрытия;
  • предотвращает неудобство и риск попадания под струи для проходящих мимо здания людей;
  • защищает фундамент и отмостку от размывания и повреждения водой;
  • оберегает отделку внешних стен и фасада здания.



Обустройство водосточной конструкции является обязательным элементом почти для любого строения, и как правило, обойтись без него нельзя. Исключение составляют здания, кровельные свесы которых превышают 80-90 сантиметров, выходя за границы бетонной отмостки фундамента.

Составные элементы водосточной системы

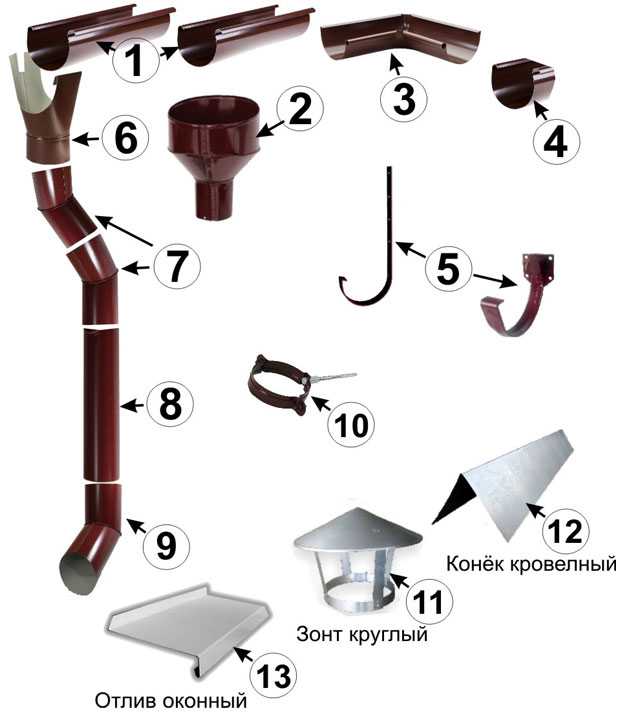

Непосредственно сам кровельный водослив состоит из водосточного желоба, сливных труб и водоприёмных воронок, соединённых друг с другом. Установка его производится вдоль кровельных свесов, что способствует эффективному сбору и оттоку водных масс с поверхности крыши.


Для определения точного числа и размеров водосливных деталей производятся определённые технические расчёты, в которых принимаются во внимание угол наклона и площадь кровельного ската, расположение здания, климат местности и прочие факторы.



Если же говорить о материалах, из которых изготавливаются водосточные системы, то чаще всего здесь используются оцинкованная сталь, пластик, медь и её сплавы, а также специальные высококачественные полимеры, из которых в основном производятся готовые водосливные системы. Различные материалы могут сильно отличаться по своим характеристикам и сроку службы. Например, если пластиковые конструкции приспособлены для эксплуатации при температурах -40 – +50 °C, то металлические способны функционировать в температурном диапазоне -50 – +150 °C. Эксплуатационные сроки составляют в среднем 10-15 лет для оцинкованных водостоков, 25-30 лет – для пластиковых, и 100-150 лет – для водосливных конструкций из меди.



Наряду с перечисленными выше деталями, обеспечивающими отток воды с поверхности кровли, обязательными элементами в составе водосточной конструкции являются приспособления для крепежа: карнизные планки, кронштейны, муфты и т. д. Их функция состоит в обеспечении надёжного крепления водостока к кровельному покрытию. Крепёжные изделия входят в состав готовых водосточных систем, но при сборке водостока из отдельных элементов их придётся покупать в отдельности либо изготавливать самостоятельно.

Как крепить водосточный желоб к крыше и крепление труб к стенам


Независимо от того, приобретается водосток в готовом виде или детали его изготавливаются вручную, после подготовки всех необходимых элементов производится установка водосточной системы на крышу и её крепление к кровельному покрытию.



Основные этапы работ по монтажу и креплению водостока заключаются в следующем:

  1. Измерительные работы. Следует тщательно произвести все необходимые измерения и расчёты до начала монтажных работ и до того, как прикрепить водосток к крыше.
  2. Составление чертежа и разметки. На основе произведённых измерений и подсчётов составляется схема будущей конструкции: определяются места расположения кронштейнов, карнизных планок и прочих крепежей для водосточной системы; предусматриваются места монтажа водоприёмных воронок и другие нюансы.
  3. Примерно в 15 сантиметрах от воронок на концы стропил закрепляют кронштейны, выполняющие функцию крепежей для водосточных желобов. Их фиксация осуществляется посредством самонарезающих шурупов. Последующие кронштейны закрепляют с промежутками в 50-60 сантиметров друг от друга.
  4. При использовании металлических водосточных конструкций до того, как крепить водосточный желоб, между ним и стропилами необходимо обустроить гидроизоляцию. В случае использования полимерных материалов, не подверженных воздействию влаги, такая необходимость отсутствует.
  5. В соответствии с произведённой ранее разметкой производится установка водоприёмных воронок.
  6. Далее осуществляется непосредственно сборка и крепление водосточного желоба. Элементы его скрепляются между собой, а фиксация к поверхности крыши производится посредством кронштейнов. Размеры желоба должны быть несколько меньше, чем размеры кронштейнов, чтобы желоб мог разместиться и закрепиться внутри них. Желоб монтируется с уклоном, что необходимо для обеспечения нормального оттока воды. С приподнятой стороны на него устанавливается заглушка.
  7. К водосточным воронкам прикрепляются сливные трубы, которые вставляются в кронштейны, а затем крепятся к стенам здания. Конец трубы должен располагаться не выше 40-50 сантиметров от уровня грунта. На него надевают закруглённую концевую часть, препятствующую прямому попаданию обильных дождевых струй на землю.
  8. По завершении всех монтажных и крепёжных работ осуществляется ревизия водосточной системы на качество и герметичность соединений, а также на правильность уклона и функциональность. С целью проверки работоспособности водосливной конструкции на поверхность кровли проливают ведро воды, а затем наблюдают за её оттоком с крыши. Если вся вода без остатка выливается из водосточного желоба, и при этом не возникает протечек через соединительные швы, значит монтаж и крепление водосточной системы были произведены правильно. Если же в процессе проверки выявляются какие-либо неисправности или дефекты, тогда придётся дополнительно поработать над их устранением.

Руководство по монтажу водосточной системы — ТЕХНОНИКОЛЬ SHINGLAS

основные принципы

распечатать
сохранить

  1. Наклон жёлоба к воронке должен быть 10 мм на 3 метра длины жёлоба.
  2. Вода с капельника должна попадать в центральную треть жёлоба.
  3. Если провести условную линию продолжения кровли, то край кронштейна должен быть ниже на 10 мм.

Этап 1Разметка

1.1

Определите места крайних кронштейнов на карнизе. Отметьте эти места. Край крыши должен находиться от кронштейна на расстоянии не более 150 мм.

Водоприёмная воронка

1.2

Определите места установки водосливных воронок. Воронка может располагаться с краю или по центру. Установите кронштейн на противоположной стороне карниза, соблюдая наклон.

Установите водосточную воронку напрямую к лобовой доске саморезами через специальные отверстия. В случае отсутствия лобовой доски воронку необходимо установить на удлинители кронштейна.

1.3

Натяните верёвку с необходимым уклоном между крайним кронштейном и воронкой. Ближайшие к воронке кронштейны устанавливайте с каждой стороны элемента на расстоянии 100-150 мм.

1.4

Зафиксируйте кронштейны по всей длине карниза с шагом 500-600 мм, начиная от места установки воронки.

Этап 2Монтаж кронштейнов

В ассортименте существует 3 способа крепления кронштейнов:

Кронштейн пластиковый

Пластиковый кронштейн к лобовой доске

Кронштейн пластиковый

К стропильным ногам через металлический удлинитель кронштейна боковой (применяется когда монтаж кровли уже закончен).

Кронштейн пластиковый

К стропильным ногам через металлический удлинитель кронштейна прямой (применяется на этапе монтажа кровли).

В случае, когда шаг кронштейнов не совпадает с шагом деревянных стропил рекомендуется крепить прямой удлинитель кронштейна или металлический кронштейн в ОСП-3, заранее подготовив сплошное основание.

Этап 3Установка водосточных жёлобов

Водоприёмная воронка

Водосточный жёлоб

3.1

Вставьте жёлоба внутрь воронки до обозначенной линии. Соединение желоба с воронкой необходимо производить в направлении «изнутри-наружу»: от внутренней стороны жёлоба (от фасада здания) к внешней до защёлкивания с фиксирующим элементом воронки.

Водосточный жёлоб

Кронштейн пластиковый

3.2

Установите водосточные жёлоба в кронштейны до защёлкивания с фиксирующими элементом кронштейна. Соединение жёлоба с кронштейном также необходимо производить в направлении «изнутри-наружу».

Соединитель жёлоба

Водосточный жёлоб

3. 3

При необходимости соединить два жёлоба установите соединитель жёлоба. Ближайшие к соединителю кронштейны установите с каждой стороны элемента на расстоянии 100-150 мм. Вставьте жёлоб в соединитель жёлоба до обозначенной линии. Соединение жёлоба с кронштейном необходимо производить в направлении «изнутри-наружу».

3.4

В случае расположения воронки на краю карниза, чтобы закрыть воронку заглушкой вам необходимо соединить воронку и заглушку отрезком из водосточного жёлоба. Распил жёлоба производите ножовкой с мелкими зубьями с последующей зачисткой среза напильником.

Этап 4Установка углов, заглушек и защитных решёток жёлоба

Угол универсальный 90°

4.1

Для соединения жёлобов на внешнем или внутреннем углу используйте угол универсальный.

4.2

Если угол поворота кровли не равен 90°, используйте угол жёлоба регулируемый, который состоит из двух элементов и подрезается по месту по отметкам угла поворота, заранее нанесенным на заводе-изготовителе. Соединение дополнительно герметизируйте.

Заглушка желоба

4.3

Установите заглушку в жёлоб до защёлкивания с фиксирующим элементом заглушки.

Защитная решетка

4.4

Водосточные жёлоба закройте сверху защитной решёткой для предотвращения засора водосточной системы. Установите решётку в жёлоб до защёлкивания.

Этап 5Установка водосточных труб

Колено трубы 135°

Водосточная труба

5.1

В случае наличия карнизного вылета для соединения воронки с водосточной трубой используйте два универсальных колена и отрезок трубы, подрезанный на требуемую длину.

Хомут крепления трубы

5. 2

На нижнее колено обязательно установите хомут.

В случае отсутствия карнизного вылета соедините водосточную воронку с трубой. Соединение возможно двумя способами:

Напрямую соединить воронку с трубой

Соединительная муфта

С помощью соединительной муфты

Хомут крепления трубы

5.3

Водосточные трубы крепятся к основанию здания при помощи хомута крепления трубы. Шаг хомутов составляет не более 1,5 метров.

Хомут универсальный

В ассортименте существует еще один вид крепления — хомут крепления трубы универсальный, который позволяет крепить водосточные трубы на требуемом для вас расстоянии на любые виды фасадов.

  • Установите дюбель в несущую часть фасада. Механический крепеж хомута подбирается согласно отступа от фасада, толщины теплоизоляции и должен заходить минимум на 50 мм в несущую конструкцию.
  • Навинтите хомуты на крепления.
  • Затяните хомуты на трубе, не сдавливая слишком сильно.

5.4

Соединение водосточных труб между собой производится при помощи соединительной муфты, которая фиксируется на фасаде при помощи хомутов.

Водосточный слив

5.5

Установите водосточный слив на трубу и зафиксируйте его хомутом. При этом минимальное расстояние слива от грунта должно составлять не менее 150 мм от отмостки.

Пристенный поворотный отлив

Если скат кровли заканчивается примыканием к стене, то необходимо установить поворотный отлив. На сплошное основание установите пристенный поворотный отлив и галтель, механически зафиксируйте их к основанию. Заведите кровельный материал на галтель.

Остались вопросы?

huidai

huidai error

pootibuy

pootibuy error

Ваше имя
Ваше имя

Ваш номер телефона
Ваш номер телефона

Ваш email
Ваш email

Ваш вопрос
Ваш вопрос

Согласен с политикой обработки персональных данных

Отправка формы невозможна, если Вы не согласны с политикой обработки ПД

Даю согласие ООО «ТехноНИКОЛЬ-Строительные Системы», ИНН 7702521529 (далее – Общество) на получение от Общества (или от третьих лиц, действующих по поручению Общества) рекламных, информационных материалов по указанному мной номеру телефона, адресу электронной почты.




Строитель?
Подпишись на наш telegram-канал
Подписаться

3 шага к ремонту подземной водосточной системы

Шаг 1. Ремонт видимых концов

Первое, что вам нужно сделать, это провести видимый ремонт. Видимый ремонт делается на концах подземной водосточной трубы. Они могут быть на входе возле фундамента или там, где выходит вода. Если какая-либо часть водосточной системы повреждена, вы должны это увидеть. Если вы сделаете визуальный осмотр, вы должны заметить любые порезы или участки трубы, которые нуждаются в ремонте. Просто отрежьте поврежденный участок и закрепите его с помощью соответствующих инструментов.

Если вам нужно отремонтировать трубу рядом с фундаментом, вам придется работать рядом с нижней частью водосточной трубы. Вам, вероятно, придется отсоединить нижний ремешок, который удерживает водосточную трубу на месте. Во время переустановки дренажной системы водосточного желоба водосточную трубу необходимо убрать. Обычно его легче развернуть параллельно дому, так как это дает вам больше места для работы.

Труба из ПВХ может быть немного более жесткой. Возможно, вам придется отрезать часть водосточной трубы, чтобы убрать ее с дороги. После того, как вы отремонтируете водосточную трубу, вы можете снова надеть снятую секцию водосточной трубы и снова подсоединить ее.

Обычно, когда вы имеете дело с трубой из ПВХ, лучше нанять профессионала. Труба из ПВХ может быть очень неумолимой и может потребовать немного больше опыта, чтобы продукт продержался долго.

Если подземная дренажная труба повреждена в месте выхода, вы можете просто заменить этот участок.

Шаг 2. Определение местонахождения дренажной системы желоба

Если нет повреждений водосточной системы на одном из видимых концов, первое, что вам нужно сделать, это точно определить, где находится подземный водосточный желоб. Один из способов найти водосточную трубу — встать в том месте, где водосточная труба уходит под землю, а затем найти точку выхода. Большинство подземных стоков устанавливаются по прямой линии. Если вы начнете копать прямо к точке выхода, вы сможете найти трубу. Все подземные трубы прямые, но вы можете сначала попробовать этот вариант.

Если подземная дренажная система находится слишком глубоко под землей, вам понадобится другая стратегия. Вот два способа определить место повреждения трубы под землей.

Проволока и детектор

Используйте проволоку с металлическим креплением и пропустите ее через подземную дренажную систему. Если ваш провод попадет в забитую область, вы будете знать, что, вероятно, достигли поврежденной области. Используйте металлоискатель, чтобы найти металлическую насадку, прикрепленную к проводу, заблокированному засором. Теперь вы будете знать, где начать копать, чтобы сделать ремонт.

Звук воды Шланг

Возьмите шланг и протяните его через подземную дренажную систему. В конечном итоге он должен столкнуться с засором или другими признаками повреждения трубы. Убедитесь, что шланг включен и вода разбрызгивается с достаточной силой, чтобы вы могли слышать ее над землей. Если у вас есть кто-то, кто вам помогает, один человек может прокладывать шланг, а другой пытается найти трубу.

Ни один из этих вариантов не прост, но он может избавить вас от ненужного копания.

Этап 3 – Ремонт подземного водосточного желоба

После того, как вы обнаружите поврежденный участок подземной дренажной трубы, вам нужно будет выкопать рабочую площадку. Убедитесь, что поврежденный участок достаточно открыт, чтобы грязь не попала в канализацию, если вы сделаете одно неверное движение.

Ремонт встроенной подземной трубы в сравнении с видимыми концами

Середина подземной трубы гораздо менее щадящая, чем концевая часть. Вы не можете перемещать трубу, и она не такая гибкая, потому что большая ее часть находится под землей. Когда у вас будет достаточно места, чтобы начать ремонт подземного стока, вырежьте поврежденный участок. Если вы имеете дело с трубой из ПВХ, труба, которую вы используете для замены участка, должна быть точно такого же размера. Соедините трубу с помощью резиновой муфты и затяните их.

Ремонт гофрированной трубы

Гофрированная труба гораздо более гибкая, чем ПВХ. Отрежьте часть немного больше, чем поврежденная часть, и замените ее. Используйте усиленные соединители, которые полностью вставляются в гофрированную трубу. Внешние муфты легко отсоединяются от гофрированных труб и больше протекают. Если поврежденный участок составляет всего 6 дюймов, вам лучше пойти дальше и вырезать участок размером 2–3 фута и использовать новую трубу и муфты, чтобы сделать новый чистый участок. Это убережет вас от дополнительных проблем в будущем.

Самостоятельный ремонт водосточных желобов для улучшения дренажа и водоотвода

Есть много вещей, которые вы можете сделать, чтобы предотвратить сырость и затопление в вашем доме, но одна из лучших вещей, которые вы можете сделать, это улучшить дренаж, осмотрев и отремонтировав водосточные желоба. Устранение утечек в желобе и других связанных с этим проблем также предотвратит стекание воды по стене вашего дома, что вызывает гниение древесины и эрозию фундамента.

Водосточные желоба служат в среднем от 25 до 30 лет. Если ваши водосточные желоба старше, вам будет лучше заменить их. Даже если ваши водосточные желоба в хорошем состоянии, возможно, вы захотите что-то улучшить, например, разбрызгивание, капание и протечки. Взгляните на эти 6 распространенных проблем с желобами и способы их устранения.

  • Если ваши желоба неплотно соединены с вашим домом, устраните ослабленные соединения, добавив кронштейны для вешалок.
  • Источник: семейный разнорабочий
      • Используйте кронштейны для вешалок, чтобы прикрепить свободные водосточные желоба к дому. Наконечники по-прежнему широко используются, но кронштейны для подвески на фасции лучше. Если у вас уже есть наконечники или шипы, оставьте их там, где они есть. Просто добавьте кронштейны для вешалок, зацепив одну сторону под внутренней кромкой водосточного желоба и прикрутив другую сторону к фасции.
  • Если ваши желоба где-то подтекают, убедитесь, что вы используете надлежащий герметик для швов желоба. Фактически, вы захотите нанести герметик на каждый найденный шов, чтобы предотвратить утечку.
  • Источник: семейный мастер
      • Прежде чем наносить герметик для швов желоба, убедитесь, что все засоры и мусор очищены, а поверхность сухая. Уплотняйте желоб изнутри, а не снаружи. Помимо этого, единственное, о чем вы должны знать, это то, что это может стать грязным. Наденьте одежду, которая вам безразлична, возьмите с собой тряпку и наденьте резиновые перчатки.
  • Если вода попадает за водосточные желоба и стекает по стене, вам может потребоваться установка отливов за водосточными желобами.
  • Источник: семейный мастер
    • Для начала нужно было установить оклад за вашими водосточными желобами, но если нет, вы можете добавить его самостоятельно. Рассмотрите возможность использования фартука для желоба, который представляет собой просто изогнутый кусок оклада, чтобы предотвратить разбрызгивание и капание за вашими желобами. Обычно они продаются в хозяйственных магазинах секциями по 10 футов.
    • Установка может быть сложной, и водосточные фартуки лучше всего устанавливать во время установки новой крыши и водосточных желобов, поэтому, если у вас есть какие-либо сомнения, вызовите профессионала с инструментами и ноу-хау, чтобы выполнить работу правильно. Если у вас есть обычная битумная черепица, а не шифер или черепица, все, что вам нужно сделать, это просунуть верхнюю часть фартука желоба под черепицу и прикрепить ее кровельными гвоздями или шурупами для листового металла.
  • Если вы просто не можете выносить громкое капание воды, стекающей по вашим желобам, одним из решений является прикрепление куска веревки и протягивание его через водосточную трубу.



  • Источник: семейный разнорабочий
      • Звуки водосточных желобов могут быть очень громкими и раздражающими. Если вас тошнит от капающего звука, издаваемого водосточными желобами, попробуйте привязать длинный кусок веревки к подвеске водосточного желоба над водосточной трубой и пропустить веревку до самого дна. Однако это может вызвать проблемы, если ваши желоба уже склонны к переполнению и засорению. Прежде чем прикреплять веревку, убедитесь, что ваши желоба свободны от засоров и мусора. Кроме того, убедитесь, что веревка не сгниет, выбрав синтетические материалы, такие как нейлон.
  • Если ваши желоба переполняются и выходят за край, возможно, у вас где-то есть засор или препятствие. Если вода все еще выливается, попробуйте установить отводы/брызговики на внешнем крае углов водосточного желоба.
  • Источник: семейный мастер
      • Во время сильных дождей вода может перелиться через водостоки. Защита от брызг поможет удержать воду в водостоке там, где ей и место. Просто прикрепите их к углам и любым другим областям, склонным к переполнению, с помощью пары винтов для листового металла.
  • Если вода собирается вокруг фундамента и проникает в дом, рекомендуется удлинить водосточные трубы.

Источник: familyhandyman

Типичные удлинители водосточной трубы либо мешают, либо не работают. Мы рекомендуем установить удлинитель водосточной трубы на петлю, чтобы при необходимости его можно было легко убрать. Вы можете сделать это, используя Zip Hinge для подключения удлинителя водосточной трубы. Установка довольно проста: 1) Отрежьте водосточную трубу под углом 45 градусов ножовкой или ножницами по металлу (будьте очень осторожны!). 2) Прикрепите петлю-молнию с помощью 8 винтов. 3) Распылите краску на застежку-молнию, чтобы она соответствовала цвету желоба.
Для получения дополнительной информации об улучшении дренажа и стока воды вокруг вашего дома прочитайте наш блог «10 советов по дренажу желобов и водосточных желобов».

Поскольку погода прогревается, сейчас самое подходящее время для выполнения некоторых задач по обслуживанию на открытом воздухе, таких как очистка водосточных желобов и любой необходимый ремонт.
