Крепление электрощита к столбу

Главная » Разное » Крепление электрощита к столбу

Как закрепить счетчик на столбе | Компания «Вольт»

Ну, на самом деле не счетчик, а щит учета и не на столбе, а на опоре.

Впрочем, это не суть важно.

Легко и непринужденно смонтировать щит учета на опору вам поможет доступный физически и материально, то есть, тот, который и стоит дешево и всегда имеется в наличии, аксессуар от IEK. Если вы знаете что искать.

А искать надо “Комплект крепления на столб для корпуса ЩУРн-П” с артикулом MSP-300-2-M. Это единственный вариант предлагаемый ИЭКом. И, как ни странно, он даже подходит к некоторым ИЭКовским щитам без какой либо доработки, но, конечно же, не ко всем. А если просверлить в планке пару отверстий в нужных местах, то повесить можно совершенно любой щит.

Выглядит крайне непрезентабельно. Однако, помимо цены и доступности чем хорош этот комплект:

• Он состоит из планок которые прикручиваются к задней стенке щита и скоб прикручиваемых к опоре. Затем планки заводятся за скобы, скобы притягиваются к опоре и вся конструкция выглядит эстетично и будет висеть во веки-веков.
• Монтаж щита на опору может произвести один единственный человек. Помощь свободных рук и какой либо инструмент креме ключа на тринадцать не потребуется.
• Все винтики, гаечки и уплотнительные прокладки идут в комплекте.

Вот так все выглядит без пупырчатой пленки поверх обмотанной скотчем:

А вот содержимое пакетика справа

Давайте, чтоли повесим, ибо все процедуры занимают от силы полчаса. )

Находим свободную опору и крепим на неё первую скобу скрутив болтами две половинки так чтобы скоба висела на опоре не плотно и даже скользила по ней.

Достаём подготовленный, заранее собранный щит

И вешаем его на скобу просто подсунув под скобу планку, а чтобы конструкция не скользила, скобу потребуется чем ни будь подпереть.

Теперь можно све зафиксировать притянув вторую планку прикрепленную в нижней части щита второй скобой. После чего выровнять и притянуть скобу сверху.

Все. Готово. По тому же принципу здесь закреплена труба в которой по опоре от воздушной линии спускается СИП до щита.

Спасибо за внимание. Применяйте правильные оболочки и аксессуары к ним.

Как закрепить щит учета на опоре

Как закрепить счетчик на столбе

Ну, на самом деле не счетчик, а щит учета и не на столбе, а на опоре.

Впрочем, это не суть важно.

Легко и непринужденно смонтировать щит учета на опору вам поможет доступный физически и материально, то есть, тот, который и стоит дешево и всегда имеется в наличии, аксессуар от IEK. Если вы знаете что искать.

А искать надо “Комплект крепления на столб для корпуса ЩУРн-П ” с артикулом MSP-300-2-M. Это единственный вариант предлагаемый ИЭКом. И, как ни странно, он даже подходит к некоторым ИЭКовским щитам без какой либо доработки, но, конечно же, не ко всем. А если просверлить в планке пару отверстий в нужных местах, то повесить можно совершенно любой щит.

Выглядит крайне непрезентабельно. Однако, помимо цены и доступности чем хорош этот комплект:

• Он состоит из планок которые прикручиваются к задней стенке щита и скоб прикручиваемых к опоре. Затем планки заводятся за скобы, скобы притягиваются к опоре и вся конструкция выглядит эстетично и будет висеть во веки-веков.
• Монтаж щита на опору может произвести один единственный человек. Помощь свободных рук и какой либо инструмент креме ключа на тринадцать не потребуется.
• Все винтики, гаечки и уплотнительные прокладки идут в комплекте.

Вот так все выглядит без пупырчатой пленки поверх обмотанной скотчем:

А вот содержимое пакетика справа

Давайте, чтоли повесим, ибо все процедуры занимают от силы полчаса. )

Находим свободную опору и крепим на неё первую скобу скрутив болтами две половинки так чтобы скоба висела на опоре не плотно и даже скользила по ней.

Достаём подготовленный, заранее собранный щит

И вешаем его на скобу просто подсунув под скобу планку, а чтобы конструкция не скользила, скобу потребуется чем ни будь подпереть.

Теперь можно све зафиксировать притянув вторую планку прикрепленную в нижней части щита второй скобой. После чего выровнять и притянуть скобу сверху.

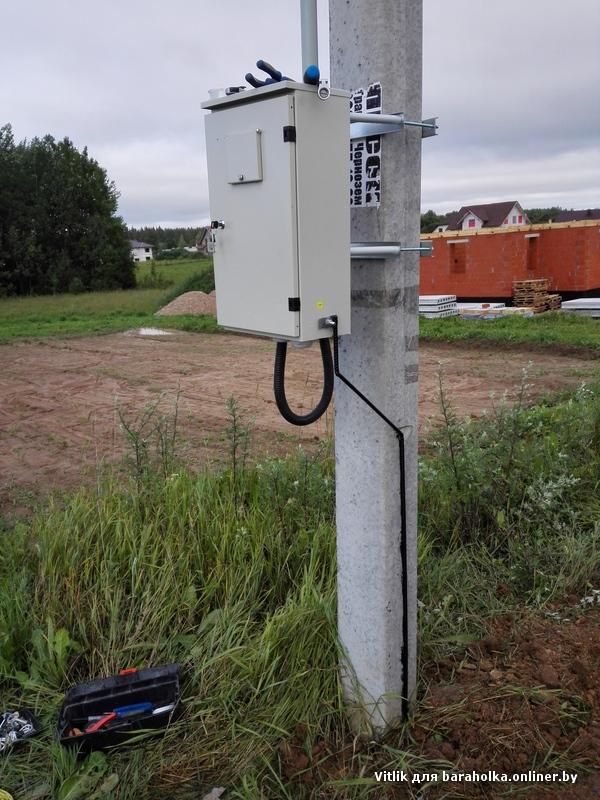

Все. Готово. По тому же принципу здесь закреплена труба в которой по опоре от воздушной линии спускается СИП до щита.

Спасибо за внимание. Применяйте правильные оболочки и аксессуары к ним.

Всего хорошего тем, кто расшаривает посты в соцсетях. Вы держитесь там.

http://blogelectrica.ru

Установка электрощита навесного, крепление щита, автоматов, проводов

Вступление

В этой статье рассмотрим пошаговую установку электрощита навесного по месту. Здравствуй Уважаемый читатель! После выбора места для установки и комплектации навесного распределительного щита приступаем к его непосредственной установке. Рассмотрим пошагово все этапы установки навесного щита и начнем с подготовки инструмента.

Инструмент для установки навесного электрощита

Для установки щита понадобится следующий инструмент:

• Дрель ударная электрическая или перфоратор;
• Набор сверл по типу стены, на какой будет ставиться электрощит;
• Строительный уровень;
• Измерительная рулетка;
• Набор отверток;
• Пассатижи;
• Кусачки;
• Нож или специальный инструмент для зачистки изоляции проводов;
• Бирки для маркировки проводов;
• Изолента;
• Карандаш.

После подготовки инструмента и корпуса электрощита можно приступать к его установке.

Разметка места для установки электрощита навесного

Электрощит должен быть, установлен строго вертикально или горизонтально, как больше нравится. Высоту установки электрощита лучше выбрать 1,5-1,7 метра для удобства дальнейшего обслуживания.

Перед началом работ корпус электрощита нужно разобрать на составные части.

На корпусе электрощита есть технологические перфорированные отверстии для ввода в электрощит электрических кабелей. Их, как правило, больше, чем нужно.

Нужно выбрать предполагаемые места ввода кабелей в щит и выломать технологические отверстия.

Примечание: Устанавливать навесной электрощит можно как до электромонтажа электропроводки, так и после. В зависимости от вида электропроводки электрические кабели вводятся в щит сверху или/и снизу, через боковые стенки, либо через заднюю стенку электрощита.

Шаги по установке электрощита навесного

1. Отмерить ,от пола, высоту установки электрощита и провести по строительному уровню горизонтальную линию;

2. По планируемому краю установки электрощита провести вертикальную линию;

3. Основание корпуса электрощита приложить к сделанным разметкам и карандашом отметить места для крепления. На основании корпуса есть специальные технологические отверстия для крепления электрощита. Отверстий для крепления два,четыре или шесть, в зависимости от размеров электрощита.

Примечание: Если вы устанавливайте электрощит на стену, сделанную из гипсокартона, то при покупке навесного электрощита выбирайте модель, которую можно укомплектовать специальными креплениями для установки на гипсокартонную стену (смотри фото).

4.Зарядите сверло в дрель и просверлите в стене отверстия для крепежа электрощита;

5.Установите в просверленные отверстия дюбеля. Приложите основание корпуса электрощита к стене и прикрутите его к стене.

Примечание: Не забудьте завести в щит кабели электропроводки, которые вводятся в щит через заднюю стенку.

Перед окончательной затяжкой крепежных шурупов,точно выставите уровень установки электрощита. Используйте для этого строительный уровень. Уровень установки электрощита проверяйте по горизонтали и вертикали, окончательно затяните крепежные шурупы.

Основание корпуса электрощита установлено.

Начинаем сборку электрощита

6.Для начала установим в электрощит Дин-рейки (3) и клемные колодки(1,2).

Для их установки в основании электрощита сделаны специальные крепления. Места креплений зависят от производителя электрощита. Обычно соединительные колодки крепятся вверху или внизу щита.

Дин-рейки крепятся поперек щита в центре, в один, два, три или четыре ряда. Соответственно щиты называются однорядные, двухрядные, трех и четырехрядные.

Осталось немного.

7.Нужно завести в электрощит все провода и электрокабели. Предварительно разложить электрокабели по корпусу электрощита справа и слева.

При большом количестве проводов разложить их под дин-рейками.

Установка автоматов защиты и управления

8.Автоматы защиты и управления нужно устанавливать по схеме электрощита. Автоматы должны быть приготовлены заранее. Установку автоматов лучше начать с вводного автомата. Обычно, в электрощите для квартиры, вводной автомат устанавливается сверху, слева. Далее устанавливаются автоматы защиты первого ряда.

9.Последовательность установки автоматов защиты регламентируется только удобством монтажа. Желательно распланировать установку автоматов таким образом, чтобы кабели и провода электропроводки минимально пересекались друг с другом.

10.Перед установкой автоматов защиты нужно снять изоляцию с электрокабелей и разложить провода по корпусу щита. Все кабели нужно промаркировать, тоесть пометить, откуда и куда они идут. Вообще говоря, маркировать кабели нужно сразу при их прокладки и подводе к электрощиту.

11.После установки каждого ряда автоматов, лучше сразу их коммутировать (подключить). К верхним клеммам автоматов защиты подключаются фазный вводной провод. Тоесть все верхние клеммы автоматов защиты должны быть подключены к общему фазному проводу, отходящему от фазного вывода вводного автомата или общего вводного УЗО (Устройство Защитного Отключения), при его использовании.

На рисунке это видно достаточно понятно.

Вводные клеммы автоматов лучше соединить специальной гребенкой. Гребенки бывают однофазные, двух и трехфазные, в зависимости от полярности соединяемых автоматов.

При необходимости подключить к вводной клемме гребенки вместе с проводом лучше использовать клемный соеденитель. Клемный соединитель имеет штырек для одновременного подсоединения вместе с гребенкой и гнездо для подсоединения провода (смотри рисунок).

12.После установки всех автоматов защиты остается подсоединить нулевые провода электропроводки к общей соединительной колодке. Провода заземления подсоединить к другой соеденительной колодке.

Важно! Все нулевые провода (N) и провода защитного заземления(PE) должны быть строго подключены к разным колодкам. Нельзя подсоединять нулевые и защитные провода к одним клеммам. Лучше нулевую клемную колодку и клемную колодку для защитных проводов установить в разные места электрощита.Категарически запрещено обьеденять N и PE провода разных групп электропроводки (ПУЭ,п.7.1.36).

13.После коммутации всех проводов нужно проверить работоспособность электрощита. Для этого нужно поставить рычаги управления автоматов в положение, выключено. Подать электропитание на вводной автомат. Последовательно включая каждый автомат нужно проверять наличие электропитания на включаемой линии.

14. По завершению проверки, отключите вводное питание;

15. Уложите и закрепите провода по контуру корпуса электрощита;

16. Закройте защитную крышку электрощита. Предварительно на крышке надпишите какой автомат, что отключает;

Если дверца электрощита идет отдельно от корпуса, остается установить дверцу по месту. Также если дверца непрозрачная, наклеить на неё схему электропроводки помещения. Закрыть дверцу электрощита.

Все! Работы по установке и подключению электрощита навесного закончены!

Пример установки навесного электрощита при скрытой электропроводке под потолком

Другие статьи раздела: Электромонтаж

Щит учета электроэнергии уличный ЩУ IP54 на столб, с трехфазным счетчиком 380В и розеткой на 220В

Здравствуйте, уважаемые друзья и коллеги! Представляем Вам собранный и готовый к отгрузке щит учета электроэнергии уличного исполнения со степенью защиты IP54 для установки на столб или опору.

Назначение ЩУ

Щит учета электроэнергии уличного исполнения предназначен для учета электроэнергии и защиты электрооборудования от перегрузок и короткого замыкания на отходящей линии в сетях с глухозаземленной нейтралью при напряжении ~380/220 В переменного тока частотой 50 Гц.

Далее, «Щит учета уличный»…

Щит учета уличный предназначен для установки на столб или опору, также, его можно закрепить на внешней стене здания. Электрощит имеет степень защиты IP54 – тем самым, защищая электрооборудование, установленное внутри электрощита от пыли и влаги.

Конструктивные особенности ЩУ

Корпус электрощита выполнен из листового металла и имеет монтажную панель для крепления одно- или трехфазного счетчика, а также автоматических выключателей для защиты электрооборудования от перегрузок и короткого замыкания.

• На задней стенке корпуса предусмотрены четыре независимых крепления для установки электрощита на стену – тем самым: степень защиты IP54 не нарушается!
• Щит учета имеет защитную панель от случайного контакта с токоведущими частями отходящей линии.
• На дверце щита учета электроэнергии имеется смотровое окошко для снятия показаний с электросчетчика.

Внешний вид

Схема электрическая принципиальная ЩУ

Условные элементы на схеме

Обозначение	Наименование установочного оборудования	Количество
QF1	Автоматический выключатель 3P. 50A	1шт.
PI1	Счетчик электрической энергии Меркурий 231 АТ-01 двухтарифный 3-х фазный 5(60)А 50Гц	1шт.
SF1	Автоматический выключатель 3P. 32A	1шт.
SF2	Автоматический выключатель 3P. 20A	1шт.
SF3	Автоматический выключатель 3P. 10A	1шт.
XS1	Розетка на DIN-рейку 220 В с заземлением	1шт.

На самом деле, шкаф учета был сделан под заказ по индивидуальной электрической схеме. Если же вам нужна немного другая конфигурация и комплектация электрощита – звоните! или отправьте нам заявку с прикрепленной электрической схемой, через форму заявки на нашем сайте.

ЩУ сторонних производителей – без, комментариев…

Мы никого не хотим обидеть!

Эти примеры здесь только для того, что бы вы могли сравнить наше качество сборки и качество других сборщиков электрощитового оборудования!

Как вам качество? понравилось? хотите чуть чуть подешевле? как у сторонних производителей на последних фото, увы… Мы так не умеем собирать!

© chelnyelectro. ru

Смотрите также

• Петли для ворот из профнастила
• Перила для крыльца железные
• Фото калиток из металла
• Калитка кованная своими руками
• Рябина черноплодная фото куста
• Облицовка камнем забора
• Чертежи ворота гаражные
• Что такое ленточный фундамент фото
• Изготовление гаражных ворот
• Обшивка гаражных ворот
• Элементы ковки для забора

Крепление на столбе, крепление на столбе и монтаж на башне

Крепление на столб, крепление на столб и монтаж на башне | БЭНД-ИТ

BAND-IT IDEX, Inc. Уведомление о файлах cookie

BAND-IT IDEX, Inc. использует файлы cookie для сбора информации об использовании наших веб-сайтов. Мы используем различные файлы cookie для работы нашего веб-сайта, анализа использования веб-сайта, повышения производительности нашего веб-сайта и отображения подходящей рекламы, которая может иметь отношение к вам.

Некоторые из этих файлов cookie предоставляются третьими лицами. Вы можете принять все файлы cookie или отклонить все файлы cookie, кроме необходимых.

Дополнительную информацию можно найти в нашем уведомлении о файлах cookie

.

РЕКОМЕНДУЕМАЯ ПРОДУКЦИЯ BAND-IT

• Система Ultra-Lok®

• Болт/зажим

• Монтажное оборудование

• СИГНФИКС®

Система Ultra-Lok®

Разработана для быстрой установки, максимально плотного зажимного усилия и гладкого внутреннего диаметра. Устанавливайте с помощью беспроводного электроинструмента UL-400D для постоянного натяжения и простоты использования в полевых условиях.

Подробнее о продукте

• Гладкий внутренний диаметр не повредит кабель во время установки
• Одинарная или двойная обертка 1/4 твердой стали типа 201 SS для превосходной прочности и применения
• Устанавливается в 3-5 раз быстрее, чем обычные зажимы
• Инструмент для установки с питанием от аккумулятора идеально подходит для ремонта в полевых условиях

Болт/зажим

Подробнее о продукте

• Алюминиевый прессованный корпус с гальваническим болтом с квадратным подголовком, гайкой и шайбой.
• Используется с BAND-IT Giant Band для установки на опорах и мачтах

Монтажное оборудование

Используется для крепления дорожных знаков, устройств безопасности и ограждений. Монтажное оборудование BAND-IT предназначено для удержания в условиях высокой вибрации.

Просмотр продуктов

• Удобные способы крепления
• Выдерживает нагрузки и колебания ветра благодаря специально разработанным армирующим профилям SIGNFIX Channel.
• Болты с шестигранной головкой с металлическими и волокнистыми шайбами, гайки не требуются

SIGNFIX®

SIGNFIX ^® признан производителями вывесок более быстрым, простым и экономичным методом крепления вывесок любых размеров на опоры любого размера и формы.

View Products

• Универсальный канальный зажим позволяет полностью отрегулировать сборку под указатель любого размера или стиля при использовании с BAND-IT ^® Лента и пряжка или Ultra-Lok ^® Система свободного конца
• SIGNFIX ^®  Профили опорных каналов используются для крепления и усиления знака любого размера

КОМПАНИЯ BAND-IT СПЕЦИАЛИЗИРУЕТСЯ НА СПЕЦИАЛЬНЫХ КРЕПЕЖНЫХ РЕШЕНИЯХ ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ РАБОТЫ

Мы здесь, чтобы помочь

Представитель BAND-IT готов помочь. Отправьте нам свой вопрос, и мы обязательно на него ответим. У нас есть отраслевые эксперты, которые помогут вам узнать больше о том, как решить ваши проблемы и повысить ценность вашего продукта с помощью решений BAND-IT.

Мы также можем помочь вам с продуктами, ценами и техническими вопросами.

Имя и фамилия

Компания

Чем BAND-IT может помочь?

SelectЦены и доступностьИндивидуальные решенияОбслуживание клиентовПоддержка продуктов

Country or Region

AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia-HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongoCongo (Dem. Republic)Cook IslandsCosta RicaCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Islands (Malvinas)Faroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГвинеяГвинея-БиссауГайанаГаитиОстрова Херд и МакдональдГондурасГонконгВенгрияИсландияИндия iaIndonesiaIranIraqIrelandIsland of ManIsraelItalyIvory CoastJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea (Democratic Republic of)Korea (Republic of)KosovoKuwaitKyrgyz RepublicLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldaviaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian TerritoryPanamaPapua-New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRe unionRomaniaRussian FederationRwandaSaint BarthelemySaint HelenaSaint Kitts and NevisSaint LuciaSaint MartinSaint Pierre and MiquelonSaint Vincent and the GrenadinesSamoaSan MarinoSao Tome and PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon островаСомали aSouth AfricaSouth Georgia and South Sandwich IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard and Jan Mayen IslandsSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad and TobagoTunisiaTurkeyTurkmenistanTurks and Caicos IslandsTuvaluUgandaUkraineUnited Arab EmiratesUnited KingdomUnited StatesUnited States Minor Outlying IslandsUruguayUzbekistanVanuatuVatican (Holy See)VenezuelaVietnamVirgin Islands (British)Virgin Islands (U. S.)Wallis and Futuna IslandsWestern SaharaYemenZambiaZimbabwe

Какое применение продукта вам нужно?

Выберите область примененияАвтомобильные подушки безопасностиЗажимПрокладка кабелейЗащита от электромагнитных помехТепловая и звуковая защитаКрепления для шланговОплетка шланговИдентификацияНефть и газКрепления для опор и башенБеспроводная инфраструктураПользовательские/другие

Сообщение

Я хотел бы получать обновления и новости от BAND-IT.

​Лучший крепеж для шлакоблоков — Системы крепления бетона

Крепление к золе
Блокировать


Шлакоблок — популярный строительный материал, используемый во всем мире.
мир для многих типов
от легких до тяжелых приложений. это
прочный, довольно легкий и может использоваться во многих строительных проектах,
в том числе прикрепляя полоски обшивки. Шлакоблок, также известный
как CMU и блочная стена, не является дорогостоящим по сравнению с другими
строительные материалы.

Важно знать, что популярная танкетка
анкер должен использоваться в твердых бетонных приложениях, таких как
как крепление к бетонной стене. Клиновые анкеры должны
никогда не используйте в блочной стене или любом пустотелом основном материале.


Зола
Блок иногда может быть сложным для крепления:


• Полый, ломкий и непостоянный
• Удерживающая способность зависит от качества
  шлакоблок
• Значение вытягивания изменяется в зависимости от
  качество и количество раствора, закладываемого в швы между шлакоблоками
  блокировать


Бурение в
шлакоблок


При сверлении шлакоблока для размещения
бетонный анкер, перфоратор должен использоваться с
сверло с твердосплавным наконечником. Сверление в твердое тело
сечения не создает много проблем при использовании биты по кладке.
Ударная дрель легко просверлит отверстие в шлаке
блокировать. Если пилотное отверстие просверлено в области полого
сечения, внутри может произойти растрескивание. Это происходит потому, что кончик
бита по каменной кладке подходит слишком близко к внутреннему неподдерживаемому краю
блока КМУ. Это может привести к выдуванию конусообразной секции,
оставляя меньше материала для захвата бетонного крепежа.
Как только это произойдет, удерживающая сила
бетонный крепеж и бетонный анкер уменьшатся.

Место крепления

Во многих случаях расположение анкеров в кладке должно быть правильным
отверстиями в приспособлении, прикрепленном к шлакоблоку. В этом
случае не так много выбора в расположении
бетонное крепление. Крепление в сплошную секцию
обычно позволяет добиться наилучшего крепления шлакоблока по сравнению
к использованию полой части этого основного материала. Миномет
стык может быть отличным местом для размещения анкерной кладки, но
удерживающие значения снова будут зависеть от качества и количества строительного раствора в
соединение. При выборе кладочного крепежа для наружных работ
проекты, нержавеющая сталь должна быть рассмотрена для лучшей ржавчины
сопротивление. Кроме того, нержавеющая сталь доступна в различных классах.


Виды
Лучшие крепежи для шлакоблоков


• Расширение –
  тип расширения
  анкер можно использовать в сплошных сечениях и растворных швах с
  большой успех как для тяжелых, так и для легких условий эксплуатации.

  При использовании в полом сечении удерживающие значения этого типа
  анкер будет зависеть от количества оставшегося основного материала
  в который расширяется распорный анкер.
• Шуруп по бетону –
  кладка
  винт или кран, нарезает резьбу в основном материале и может
  использоваться во всех трех разделах. Удерживающие свойства бетона
  винты полностью зависят от качества основания
  способность материалов к нарезанию резьбы.
  В полом профиле это
  Важно помнить, что бетонный шуруп, или кран,
  должны быть заделаны в основной материал не менее чем на
  1”. Кладочные винты можно найти с помощью шестигранника
  головка или крестообразная головка.
• Сквозной болт –
  просверлить отверстие по ширине
  шлакоблока с помощью пластинчатой ​​шайбы и гайки с одной стороны и
  гайка и шайба со стороны крепления.

  Этот способ крепления и просверленное отверстие, вероятно,
  дает наилучшие наиболее последовательные значения владения и легко выполняется, если оба
  стороны шлакоблока доступны.
• Эпоксидная смола –
  конкретный
  можно использовать метод крепления эпоксидной смолой, который обеспечивает отличную фиксацию
  сила.
  Отлично выдерживает виброударные нагрузки.
  Приложения. Сетчатая трубка должна использоваться вместе с
  резьбовой стержень, гайка и шайба. Использование экранной трубки с
  эпоксидная смола допускает два способа крепления в полом профиле
  из шлакоблока. Первая техника через
  Адгезионная прочность эпоксидной смолы. Вторая техника достигается за счет
  ключевое действие эпоксидной смолы после затвердевания в трубке экрана и полости
  внутренняя стена из шлакоблока.

Типы распорных анкеров для бетонных блоков


Втулочные анкеры Втулочные анкеры – имеют превосходную фиксацию
значений в блоке и может использоваться во всех трех разделах
шлакоблок с хорошим успехом. Они просты в использовании;
поставляются предварительно собранными и бывают различных диаметров и
длина соответствует большинству приложений крепления шлакоблоков.
Втулочные анкеры можно найти в различных головках.
стили желудя, шестигранной головки, плоского креста и
круглый.


Были использованы анкеры лаг –
на протяжении многих лет может применяться во всех областях шлакоблока.
Анкеры для лаг-щитов бывают короткими или длинными.
Короткая версия используется в очень твердом базовом материале.
Более длинная версия хороша тем, что базовый материал мягче.
или, может быть, имеет меньшее качество. Входят анкеры лаг-щита
диаметры от 1/4” до 3/4”.


Single Expansion — превосходная внутренняя застежка для сплошного
отрезок шлакоблока нельзя использовать в дупле
раздел, потому что вся удерживающая сила исходит из одного источника и
длина расширения минимальна. Болт надо покупать
отдельно с национальными грубыми нитями.
Одинарный распорный анкер имеет диаметры от 1/4” до 3/4”.


Double Expansion – отличный крепеж как для
полая или сплошная часть шлакоблока и хорошо работает в
более мягкий основной материал. Двойной распорный анкер расширяется
по всей длине анкера, что делает его идеальным для применения
где основной материал вызывает подозрения.
Для каждого двойного распорного анкера требуется
можно использовать болт с крупной национальной резьбой, приобретаемый отдельно.
Двойной распорный анкер поставляется в шести
диаметры от 1/4” до 3/4”.


Анкер с крепежным винтом – лучше всего использовать в
твердая часть шлакоблока, потому что она требует
дно отверстия, которое будет использоваться для правильной установки и расширения.
Анкер с крепежным винтом должен быть установлен с помощью
инструмент настройки. Для правильной установки анкер должен располагаться напротив
твердый основной материал, когда молоток ударяет по установочному инструменту.
Использование анкерного болта в дупле
раздел можно сделать с помощью специального
установка анкера с полым крепежным винтом
инструмент производства Greenlee.
Анкеры с машинным винтом бывают диаметром № 6, № 10,
1/4″, 5/16″, 3/8″, 1/2″, 5/8″ и 3/4″.


Анкер привода молота – есть
легкий анкер, который можно использовать в твердом
секция и полая секция, если осталось достаточно основного материала
после завершения процесса бурения. Анкеры с молотковым приводом
просты в использовании и поставляются в комплекте с гвоздем и корпусом анкера
предварительно собран. Головной стиль молота
приводные анкеры имеют грибовидную головку размером около 1/2 дюйма.
поперек, что делает его идеальным для приложений, где пуловер вызывает беспокойство.
После того, как гвоздь установлен в анкерном корпусе молотка
забивной анкер, анкер нельзя снять, не срезав
главный. Анкер с молотковым приводом выпускается двух диаметров 3/16 дюйма.
и 1/4” и различной длины для разной толщины
материал крепится к шлакоблоку.


Каждый из
лучшие крепежные детали для анкеров для бетонных блоков требуют специальных
шаги установки.


Хотя точная инструкция по установке конкретного анкера
можно найти в инструкциях производителя, следующие общие
шаги для установки:

1. Просверлить отверстие в золе
   блочный или растворный шов с помощью перфоратора с
   долото с твердосплавным наконечником, соответствующее стандартам ANSI. Убедись в том, что
   сверло имеет правильный диаметр для анкера
   установлен.
   Размер сверла для втулки
   анкера и анкерного молотка равен диаметру
   устанавливаемого анкера.
   Женский тип
   для анкеров необходимо просверлить отверстие, равное внешнему
   диаметр, а не указанный диаметр.
2. После завершения бурения
   вычистить отверстие
   удалите всю пыль и мусор с помощью проволочной щетки, сжатого воздуха или пылесоса.
   Вставка
   анкер в предварительно просверленное направляющее отверстие в золе
   блокировать и расширять по мере необходимости.
3. Бетонные шурупы и тапкон нуждаются в отверстии
   для сверления в кирпичной кладке меньшего, чем обозначенный диаметр.
   На упаковке всех шурупов для кладки будет указан наилучший размер просверленных отверстий.
   отверстие для использования.

16 июня 2020 г. Майк Писторино

Последние сообщения

• Выполняйте работу правильно с первого раза, используя лучшие анкеры для каменной кладки.
