Крепление профлиста: Как правильно крепить профнастил на крышу

Как правильно крепить профнастил на крышу саморезами

Качественный кровельный профнастил по своим эксплуатационным свойствам не уступает металлочерепице. У этого материала есть масса достоинств: небольшой вес, широкая цветовая гамма и различные виды защитного покрытия.

Для крепления профнастила на крышу используются кровельные саморезы с ЭПДМ прокладкой. Чтобы вода не попала под кровлю через места крепления, саморезы затягивают с определенным усилием.

На производстве можно заказать листы нужного размера по размеру ската. Все это делает профнастил одним из самых востребованных материалов для устройства крыши.

Обрешетка под профнастил

Для монтажа профнастила делают разряженную обрешетку из обрезной доски 32 х 100 мм или бруса 50 х 50 мм. Шаг обрешетки зависит от уклона кровли и марки профилированного листа. Правило простое, чем выше гофр и круче наклон кровли, тем больший допускается шаг.

Ниже приведены рекомендуемые значения шага обрешетки для некоторых марок кровельного профнастила. При использовании другого типоразмера можно определить величину шага методом экстраполяции, уменьшая его для профнастила с малым гофром и увеличивая при использовании высокопрофильных листов.

В «сложных» местах кровли – на коньке, выхода дымохода и мансардных окон, ендовах – обрешетку нужно сделать сплошной. Это упростит крепление кровельных аксессуаров.

Все деревянные элементы обрешетки для защиты от гнили и огня необходимо обработать антипиреном и антисептиком. Читайте обзор защитных составов для древесины.

depositphotos

Укладка листов на крышу

Как и все кровельные материалы, профнастил укладывается снизу вверх. Справа или слева – значения не имеет.

При укладке первого ряда обеспечивают карнизный свес. Для марок профнастила НС10, НС8, НС20, С21 он составляет 50…100 мм. Для С44, НС35, Н75, Н60 – 200…300 мм. Можно ориентироваться и по будущему положению водосточного желоба. Вертикаль, опущенная с конца свеса, должна попадать примерно в его середину.

На фронтоне край профлиста укладывается вровень с торцами обрешетки. Затем к последним прибивается ветровая рейка, а поверх нее – Г-образная стальная ветровая планка. Верхней полкой она укладывается на край профнастила, а ножкой – прикручивается саморезами к ветровой рейке.

Этот способ монтажа защищает фронтонную часть кровли от дождя и снега с двух сторон – сверху и сбоку.

Перекрытие вышележащими листами нижележащих устанавливается в зависимости от наклона кровли.

Если наклон меньше 12º, для обеспечения герметичности места нахлестов необходимо обработать герметиком (силиконовым или тиоколовым).

Боковой нахлест при использовании профнастила с высотой гофра не менее 20 мм при любом угле наклона составляет один гофр. Перехлест в два гофра требуется лишь в том случае, если применяется материал с высотой рифления 10 мм и менее.

depositphotos

Выбираем правильные саморезы для профнастила

Качественный крепеж для кровельных материалов из листовой стали должен обладать рядом свойств, обеспечивающих надежное и долговечное крепление. Острый кончик, который легко преодолевает сопротивление тонкого металла, защитное покрытие, исключающее коррозию, упругую шайбу из материала, стойкого к ультрафиолету.

Всем этим требованиям отвечают саморезы, специально предназначенные для крепления профнастила. Они имеют цинковое покрытие и 4-х миллиметровую этилен-пропиленовую (из ЭПДМ) прокладку, которая надежно закрывает отверстие.

При монтаже кровли из профнастила используются два вида саморезов – короткие (для крепления листов) и длинные (для монтажа конька). Длина их выбирается из расчета, чтобы часть, входящая в обрешетку, была не меньше 25-30 мм. С учетом этого для крепления листов можно использовать крепеж 4,8х28…40 мм.

Длина коньковых саморезов, которые заворачиваются в гребень волны, зависит от высоты гофра и подсчитывается по формуле.

H = h2 + h3

где h2 – высота профиля в мм; h3 – углубление самореза в обрешетку (25-30 мм).

Как и с каким шагом закручивать саморезы

Профнастил крепится к обрешетке через нижнюю полку, причем в крайних рядах (вдоль карниза и конька) саморезы заворачиваются в каждую впадину.

В ряду вдоль фронтона профилированный лист крепится к каждой обрешетине, то есть шаг крепежа получается равным шагу обрешетки.

Число мест креплений в центральной части ската должно составлять 5 — 7 штук на 1 кв. м поверхности кровли.

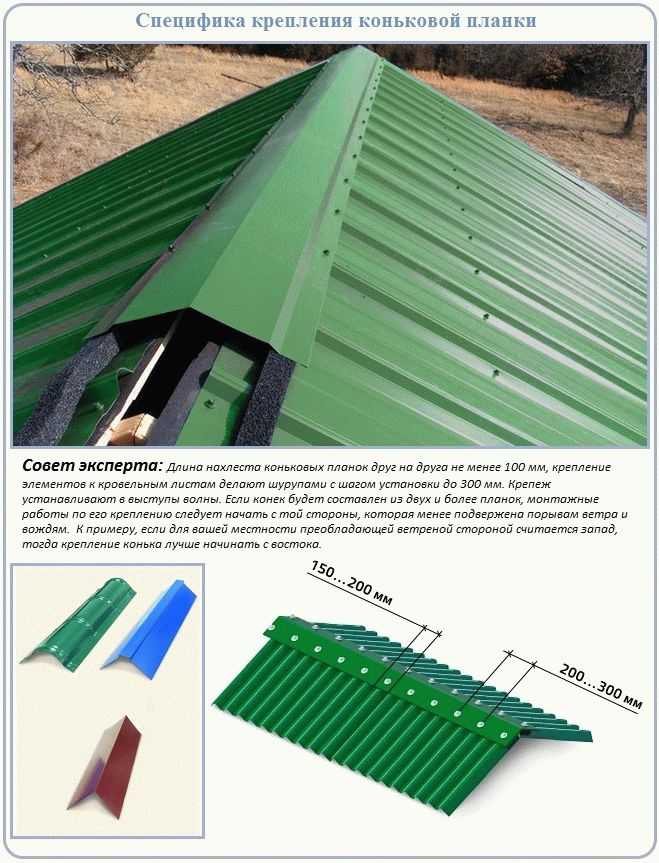

Для монтажа доборных элементов используют следующие интервалы между саморезами:

• фронтонные планки – не менее 300 мм;
• конек – в каждый гребень профнастила;
• пристенные профили – 200 — 300 мм.

Крепить профнастил нужно очень аккуратно. Саморезы должны заворачиваться строго вертикально по отношению к основанию. Усилие прижима должно быть достаточным для надежной фиксации листов, но не чрезмерным.

Заворачивание саморезов вручную – тяжелая и неблагодарная работа, для этого нужно использовать электроинструмент – дрель со специальной насадкой или шуруповерт. При этом необходимо установить ограничение крутящего момента. Он должен быть таким, чтобы при завернутом саморезе прокладка была слегка раздавлена и выступала из-под шляпки примерно на 1 мм.

Как правильно крепить профнастил: практические советы

Благодаря такому универсальному материалу, как профнастил, можно достаточно быстро и просто создать покрытие для кровли, фасадную конструкцию или ограждение. Но прежде чем браться за работу с этим материалом, нужно усвоить как правильно крепить профнастил, выбрать подходящие крепежные детали и выяснить основные нюансы работы с материалом. Рассмотрим, как следует выполнять крепления профнастила к различным поверхностям.

Профнастил – материал, который можно смело назвать универсальным. Его применяют при выполнении самых разных строительных операций. Профнастил с одинаковым успехом используют для сооружения навесов и легких павильонов, строительства заборов и различных ограждающих конструкций.

Годится профнастил и для укладки на кровлю, для обшивки стен и сооружения перекрытий. Разумеется, для каждой из перечисленных операций должна быть выбрана определенная марка профнастила, обладающая соответствующими характеристиками.

Содержание

1. Методы крепления профнастил
2. Использование саморезов
3. Заклепки
4. Запрещенные методы крепления
5. Описание крепежных элементов
6. Как выполняется крепление профнастила при монтаже разных конструкций?
7. Как крепят материал на кровле?
8. Как следует крепить профнастил при сооружении ограждений?

Методы крепления профнастил

Метод крепления профнастила выбирается в зависимости от того, какой вариант конструкции монтируется.

Использование саморезов

В большинстве случаев, крепление листов профнастила осуществляется при помощи саморезов. Обычно используется специальная разновидность винтов – кровельные саморезы, снабженные эластичными прокладками. Наличие этой прокладки обеспечивает водонепроницаемость собираемой конструкции, так как эластичный материал, прижатый закрепленным винтом, надежно герметизирует отверстие крепежа.

При выполнении крепления профнастила кровельными саморезами, очень важно правильно вкручивать шурупы. Во-первых, ось винта должна быть строго перпендикулярна поверхности покрытия. Во-вторых, винт должен быть закручен до такого уровня, что прокладка под головкой была бы немного сдавлена.

При недостаточной степени вкручивания прокладка неплотно прилегает к поверхности, а если винт «пережать», то чрезмерно сжатая прокладка сильно деформируется. Все перечисленные ошибки приведут к тому, что место крепления будет негерметичным.

Совет! При монтаже конструкций из профнастила, обычно, используется шуруповерт. Для облегчения процесса работы рекомендуется установить на инструменте ограничитель вращающего момента методом подбора. Но даже в этом случае, мастер должен визуально контролировать степень вкручивания каждого винта.

Заклепки

Еще один допустимый вариант крепежа – комбинированные заклепки. Их устанавливают при помощи специального пистолета. При работе с профнастилом рекомендуется применять стальные заклепки, а вот алюминиевые для выполнения этой работы не подходят, так как они не обеспечивают достаточно прочности крепежа.

Запрещенные методы крепления

Работая с профнастилом, запрещено применять гвозди. Этот вариант крепежа не обеспечивает достаточной прочности. Например, если прибить листы профнастила гвоздями к обрешетке кровли, то такое покрытие не выдержит воздействия даже умеренного ветра.

Запрещено применять для крепления профнастила все методы термической сварки. Дело в том, что при нагревании материала происходит расплавление полимерного слоя, покрывающего материал, а также выгорание защитного цинкового слоя. В результате, материал, лишенный антикоррозийной защиты, очень быстро разрушается вследствие коррозии.

Описание крепежных элементов

Основной крепежный элемент, который используется при выполнении монтажных работ с профнастилом, это саморез.

Совет! Для выполнения крепления профнастила используют специальные саморезы, изготовленные из особой марки углеродистой стали – С1022. Для обеспечения большей устойчивости изделий на саморезы наносят цинковое покрытие, его толщина может варьироваться в пределах 12,5-15 мкм.

Для работы с профнастилом рекомендуется применять только качественные метизы, которые прошли предварительные испытания на разрыв. Ведь в процессе эксплуатации саморезам придется выдерживать довольно существенные нагрузки.

Чтобы избежать необходимости выполнять отверстия в профнастиле для установки винтов, при монтаже рекомендуется использовать метизы, наконечник которых представляет собой сверло. Такие саморезы могут иметь полукруглую или шестигранную головку, которая окрашивается или покрывается слоем цветного полимера. Подбирая саморезы с головками под цвет профнастила, можно сделать места крепления на покрытии малозаметными.

Совет! Специальные саморезы с цветными головками и сверлом на конце резьбы маркируются буквой «М».

Саморезы для монтажа профнастила, обычно, имеют мягкую эластичную прокладку для герметизации отверстий, образующихся при ввинчивании. Но иногда требуется использование винтов с жестяными прокладками, например, при креплении элементов конька на кровле.

Как выполняется крепление профнастила при монтаже разных конструкций?

Рассмотрим, как выполняется крепление листов профнастила при укладке материала на кровлю и при монтаже ограждений.

Как крепят материал на кровле?

Чтобы надежно закрепить профнастил на кровле, необходимо построить обрешетку. При строительстве жилья обрешетка собирается, как правило, из дерева. При возведении промышленных объектов, каркас для укладки профнастила может быть собран из металлических элементов.

Шаг расположения элементов при строительстве обрешетки определяется в зависимости от вида используемого профнастила, а именно, от высоты профилировании листов, а также от уклона скатов кровли.

После того, как обрешетка будет готова, нужно будет произвести предварительную раскладку лисов. Нужно помнить, что листы нужно обязательно укладывать с нахлестом. Причем ширина нахлеста зависит от того, насколько крутые склоны крыши.

После завершения предварительной разметки, можно приступать непосредственно к крепежу листов.

Вот основные правила выполнения этой работы:

• Саморезы следует вкручивать только в местах понижения профиля, то есть, там, где материал наиболее плотно прилегает к обрешетке.

• В верхней и нижней части листа необходимо вкрутить саморезы в каждое понижение профиля.
• Выполняя крепление листов по длинным сторонам, необходимо вкручивать саморезы с шагом 50 см.
• По площади листа саморезы вкручивают, пропуская одну волну. Винты чередуют в шахматном порядке.
• Чтобы покрытие получилось максимально ровным, листы не рекомендуется крепить к обрешетке по одному. Сначала необходимо собрать блок, состоящий из 3-4 скрепленных между собой листов, и только затем прикручивать блок к обрешетке.
• Как собирать блоки? Для этого укладывается стартовый лист и после того, как он будет выровнен относительно торцов, его закрепляют одним саморезом, вкручивая его в верхней части листа. Затем рядом с ним располагают следующий лист, укладывая его с нахлестом. После выравнивания производится соединение листов между собой при помощи коротких саморезов или стальных заклепок. Аналогично к блоку присоединяется еще один или два листа. Далее производится выравнивание блока и его закрепление на обрешетке.

Как следует крепить профнастил при сооружении ограждений?

• При строительстве ограждений сначала собирают каркас, на который будет крепиться профнастил. Каркас собирают из опор, которые устанавливают в ямы и бетонируются. На закрепленные опоры крепят поперечные лаги, которые размещают в два-три ряда.

• Перед тем, как начинать крепить профнастил на каркас, нужно будет промерить собранную конструкцию, чтобы убедиться, что не возникло перекосов.
• Начинают крепить лист профнастила с торцовой части, вкручивая саморезы с шагом 50 см.
• Листы при сооружении ограждений устанавливают, как правило, с нахлестом шириной в одну волну.
• При необходимости выступающие части профнастила можно обрезать при помощи ножовки или ножниц по металлу. Инструмент с абразивными дисками (болгарку) использовать не рекомендуется, так как в процессе резки происходит разрушение защитных слоев и на собранном заборе вскоре появятся ржавые пятна.
• Торцы листов и места угловых стыков ограждения закрываются путем установки специальных планок. Планки подбираются под цвет профнастила и закрепляются саморезами.

Итак, правильное закрепление профнастила при сборке – это гарантия того, что собранная конструкция будет служить долго, радуя хозяев своей надежностью и привлекательным внешним видом.

Гофрированные металлические кровельные изделия Металлический крепеж |

Гофрированный металл > Аксессуары > Металлический крепеж |

Доступны модели из оцинкованной и нержавеющей стали, типы 304-316 и 410. Чтобы разместить заказ, сообщите о своих конкретных требованиях по телефону. Компания Corrugated Metal будет рада помочь в выборе правильного крепежа для ваших конкретных нужд.

Десятичные (дюймы) Эквиваленты диаметров резьбы		Десятичный (дюймы) Эквиваленты Измерители листового металла
Диаметр резьбы	Десятичный эквивалент	Манометр	Толщина (дюймы)
#6	. 140	26	.018
#7	.150	24	.024
#8	.160	22	.030
#9	.180	20	.036
#10	.190	18	.048
#11	.200	16	.060
#12	.210	14	.075
#13	. 230	12	.105
1/4″	.240	10	.134
#14	.250	8	.164
#17	.285	4	.224
#18	.304	1/4	.250
11/32″	.344

Размер крепежа		Шайба Н. Д.
#8 — #10		1/2″
#12 до 1/4″		15 мм
#18		15 мм

Рекомендуемая скорость движения
Крепеж для сверления		Электрический винтоверт с носовой частью с датчиком глубины
#6 — #10		2500 об/мин макс.
#12 — #18		2000 об/мин макс.
Саморезы
Углерод и нержавеющая сталь 410		2000 об/мин макс.
300 нержавеющая сталь		800 об/мин макс.

Крепление металл к металлу для определения длины наконечника сверла

Длина наконечника, необходимая для крепежа для сверления, определяется путем суммирования толщины верхнего материала, любой изоляции или пустоты между верхним материалом и нижним материалом , и толщина нижнего материала. Если в верхнем материале предварительно просверлено или пробито отверстие больше, чем резьба винта, необходимо учитывать только толщину нижнего материала. Резьбовая часть хвостовика должна быть достаточно длинной, чтобы входить в просверленный материал дна и проходить сквозь него.

Информация о головке

Рекомендуется гнездо для стопорного кольца 5/16″, которое обеспечивает хорошее зацепление головки крепежного элемента в гнезде и удерживает крепеж перпендикулярно рабочей поверхности. Если используются магнитные гнезда, перед установкой обязательно установите глубину магнита. Магнитные гнезда обычно изнашиваются, что приводит к тому, что крепеж шатается и «ходит» по листам

Рекомендации по посадке шайб

Доступны типы головок

Системы привода головок

Выбор крепежа для минимизации гальванического воздействия
Металлический крепеж
Основной металл					Цинк и Оцинкованный Сталь	Алюминий и Алюминий Сплавы	Сталь и Чугун	Латунь, Медь, Бронза, Монель	Мартенситный Нержавеющий 410	Аустенитная сталь Нержавеющая сталь 302/304, 303, 305
Цинк и Оцинкованный Сталь					А	Б	Б	С	С	С
Алюминий и Алюминий Сплавы					А	А	Б	С	*	Б
Сталь и Чугун					н. э.	А	А	С	С	Б
Terne (свинцово-олово) Лист с покрытием					АДЕ	АЕ	АЕ	С	С	Б
Латунь, Медь, Бронза, Монель					АДЕ	АЕ	АЕ	А	А	Б
Ферритный Нержавеющий Сталь (430)					АДЕ	АЕ	АЕ	А	А	А
Аустенитная сталь Нержавеющая сталь (302/304)					АДЕ	АЕ	АЭ	АЕ	А	А

КЛЮЧ

А – коррозия основного металла не усиливается крепежом
В – коррозия основного металла незначительно усиливается крепежом
С – коррозия основного металла может быть заметно увеличен застежкой
D – покрытие на застежке быстро стирается, оставляя голый металл застежки
E – коррозия крепежа усиливается из-за основного металла
NR – не рекомендуется
ПРИМЕЧАНИЕ: Обработка поверхности и окружающая среда могут изменить активность.

* – обычно используются в металлоконструкциях

Все результаты испытаний и рекомендации основаны на лабораторных испытаниях. Размеры отверстий для материала толще 14 калибра основаны на горячекатаной конструкционной стали с давлением 50 000 фунтов на квадратный дюйм. При выборе надлежащего крепежа следует учитывать конкретные условия рабочей площадки. Поскольку приложения различаются, мы не несем ответственности за использование этой информации.

3 Методы крепления металлической крыши

В последние годы металлические крыши приобрели большую популярность, поскольку все больше и больше домовладельцев узнают о невероятных свойствах металлических крыш. От прочности, долговечности до общей энергоэффективности преимущества металлических крыш просто нельзя отрицать. Но тем, кто недавно решил перейти на металлическую крышу, еще предстоит принять несколько ключевых решений.

Одно из наиболее важных решений связано с методом крепления новой металлической крыши к крыше вашего дома. На сегодняшний день существует три основных стиля крепления, каждый из которых имеет свой уникальный набор преимуществ. В этой статье подробно рассматривается каждый из этих трех способов крепления металлической кровли.

1. Открытый крепеж

Большинство металлических крыш, используемых в настоящее время, удерживаются на месте с помощью механических крепежных элементов – обычно коррозионностойких болтов или винтов, которые крепят крышу к основному материалу настила. Застежки обычно попадают в одну из двух категорий: открытые или скрытые.

Как вы, наверное, догадались, открытый крепеж физически проникает в верхнюю часть кровельных панелей. Поднимитесь на открытую металлическую крышу, и вы увидите ряды головок винтов, торчащих из панелей. В то время как некоторые люди считают открытый крепеж эстетически неприятным, другие ценят его многочисленные преимущества.

Открытые крепления, как правило, гораздо проще прикрепить, что значительно сокращает время монтажа и общую стоимость крыши. Более бесстрашные домовладельцы также предпочитают открытый крепеж своими руками, поскольку этот метод может быть установлен даже теми, у кого относительно ограниченный опыт работы с металлической кровлей.

Открытый крепеж имеет и недостатки. Во-первых, крепежные детали изнашиваются больше, учитывая их воздействие на элементы. Это воздействие увеличивает угрозу коррозии. Открытые крепежные детали также увеличивают риск протечек, так как в панелях должны быть отверстия. Если крепеж чрезмерно поврежден, вода может найти способ проникнуть под крышу.

2. Скрытый крепеж (крыша со стоячим фальцем)

Производители и подрядчики обычно называют системы скрытого крепления крышами со стоячим фальцем. В отличие от кровли с открытыми креплениями, фальцевая кровля не имеет креплений, проходящих через сами металлические панели. Вместо этого подрядчики используют крепеж для крепления специальных зажимов к настилу крыши.

Затем металлические кровельные панели крепятся к этим зажимам и друг к другу таким образом, что поверхность крыши остается абсолютно гладкой. Этот тип системы значительно снижает вероятность как коррозии крепежа, так и протечек крыши. Кроме того, гладкий профиль кровли со шлифованным швом делает ее более привлекательной, чем крыши с открытыми крепежными элементами.

Тем не менее, фальцевые крыши, как правило, стоят значительно дороже. Эта повышенная стоимость отражает большую степень сложности, связанную с креплением панелей. Конечно, поскольку кровли со стоячим фальцем с течением времени испытывают меньше проблем, они часто имеют более длительные гарантийные сроки.

3. Скрытый клей

Недавно на рынке появился новый тип металлической кровельной системы, в котором полностью отсутствуют крепежные элементы. Вместо этого сверхпрочные клеи плотно прикрепляют металлические панели к настилу крыши. Как и кровли со стоячим фальцем, кровли со скрытым клеем имеют гладкую и гладкую внешнюю поверхность, на которой нет отверстий или неприглядных головок шурупов.

Хотя идея приклеивания крыши на место может не вселить в вас уверенность, было доказано, что скрытая клеящаяся крыша выдерживает самые суровые условия. На самом деле, некоторые разновидности скрытых клеевых крыш смогли удовлетворить строгим требованиям штата Флорида, без проблем пройдя испытания в зоне высокоскоростных ураганов.
