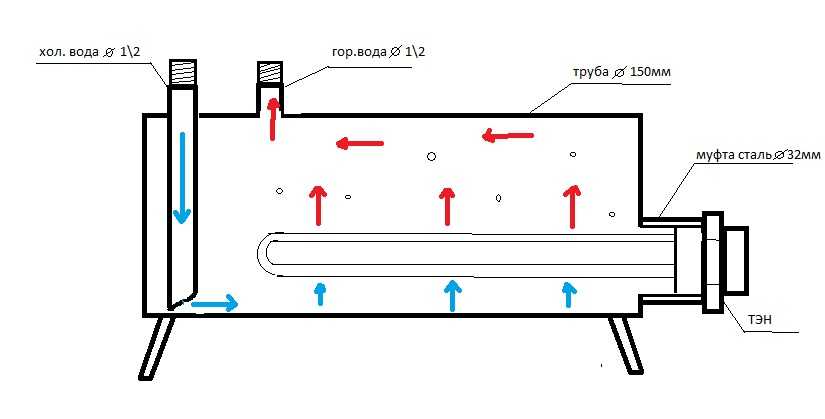

Котел труба в трубе своими руками

Дабы уменьшить цена работ по установке твердотопливного котла, можно без помощи других смонтировать и установить дымопровод. Следуя испытанным советам профессионалов, вы можете выполнить все работы стремительно и отменно. Существует несколько способов монтажа дымопровода, любой из которых обмыслен до мелочей. В данном материале мы поведаем для вас об отличительных чертах и преимуществах каждого из этих методов.

Существует несколько способов монтажа дымопровода, любой из которых обмыслен до мелочей:

1-я конфигурация дымопровода
2-я конфигурация дымопровода
3-я конфигурация дымопровода
4-я конфигурация дымопровода

Навигация по статье

    • 0.1 Особенности обустройства дымопровода
    • 0.2 Конструкция дымоотводного канала для твердотопливного котла
    • 0.3 Главные требования к дымоходным каналам
    • 0.4 Установка дымопровода
    • 0.5 Кирпичный дымопровод для твердотопливного котла
    • 0.6 Металлической дымопровод
    • 0. 7 Сэндвич-дымоход
  • 1 Как выполнить теплообменник на трубу дымопровода – варианты конструкции и методы монтажа
    • 1.1 Механизм функционирования
    • 1.2 Накопительный бак с водяным контуром
    • 1.3 Аннотация по изготовлению бака
    • 1.4 Теплообменник в виде змеевика
    • 1.5 Метод монтажа змеевика
    • 1.6 Регистр воздушного типа
      • 1.6.1 Теплообменник из гофра
      • 1.6.2 Колпаковый теплообменник
    • 1.7 Нехорошие моменты
    • 1.8 Видео: котел труба в трубе,для частного дома
    • 1.9 Видео: Водяной котел с высоким КПД своими руками

Особенности обустройства дымопровода

Для выполнения данных работ для вас не потребуются особые познания и способности. Но принципиально верно осознавать специфику процесса горения и представлять, как продукты сгорания горючего выводятся наружу. Данные аспекты основываются на базисных познаниях из области физики.

Конструкция и разработка монтажа всей отопительной системы, включая котел и дымопровод, обмыслены таким макаром, дабы выполнить процесс подогрева жилья очень неопасным. При мельчайшем отступлении от принятого порядка работ вы рискуете не обеспечить настоящее отведение угарных газов из дома, что, в свою очередь, чревато суровыми последствиями. Потому принципиально принимать во внимание советы профессионалов и физические законы, на которых основывается работа отопительной системы и дымопровода.

Дабы обеспечить высококачественное выведение газов из топки, принципиально направить повышенное внимание на следующие характеристики дымоходного канала:

  • наружные причины — высота трубы по отношению к коньку крыши, наличие больших строений вблизи с домом, расстояние до края крыши с учетом угла ее наклона и т. д.
  • поперечник дымопровода;
  • длина разгонного сектора;
  • метод утепления.

Нужно осознавать, что при очень низкой и, напротив, лишней высочайшей тяге производительность котла падает.

Конструкция дымоотводного канала для твердотопливного котла

Дымопровод для таковой отопительной системы может быть сделан из различных материалов. Нужно принимать во внимание конструктивные особенности канала. В систему отвода дыма для твердотопливного котла входят следующие неотклонимые составляющие:

  1. Труба. Это, на самом деле, сам дымопровод, по которому дымовые газы выходят из топки на улицу. Труба может иметь овальную либо прямоугольную форму. Принципиально, дабы она была произведена из крепкого, долговременного и устойчивого к нагреванию материала.
  2. Узел для сбора конденсата. Согласно законам физики, когда подогретый воздух соприкасается с охлажденным объектом, создается конденсат — мелкие капли воды, оседающие на поверхности вышеупомянутого холодного объекта. Сборник конденсата позволяет удалить избытки воды из отопительной системы. Накапливается он, обычно, в шахте дымоотвода и равномерно стекает вниз, рискуя оказаться в котле. В связи с этим узел для сбора конденсата устанавливается на нижнем участке трубы. При всем этом он играет роль типичного тройника, соединяющего котел и дымопровод, которые не должны контактировать впрямую.
  3. Отверстие для ревизии. Через это отверстие влага выводится из отопительной системы средством конденсатосборника.
  4. Шибер. Шибером именуют маленькую заслонку, которая устанавливается в дымопроводе для контроля над силой тяги в дымопроводе. Она позволяет регулировать интенсивность сжигания горючего и длительность его горения в котле.

Элементы конструкции дымоотводного канала для твердотопливного котла

Конструкция дымоотводящей шахты может изменяться зависимо от материала, из которого она сделана, и особенностей самого котла. Но перечисленные выше cоставляющие должны быть у всех систем данного типа.

Главные требования к дымоходным каналам

Обычно, схема обустройства дымоотводящей шахты прилагается к аннотации по эксплуатации самого твердотопливного котла, так как любая отопительная система имеет свои технические особенности. Но у всех моделей таких котлов схема монтажа трубы должна отвечать современным требованиям пожарной безопасности — в особенности, если вблизи с участком крыши, через который проходит дымопровод, есть высочайшие деревья.

К дымоходным каналам предъявляются следующие требования:

  1. Высота трубы указывается, обычно, в тех. паспорте на котел. Очень принципиально, дабы вы придерживались обозначенных цифр при обустройстве дымоходной шахты. Не считая того, при расчете высоты канала следует принимать во внимание высоту самой крыши, угол ее наклона, расстояние до конька и т. д.
  2. Дымопровод должен размещаться строго вертикально — только при соблюдении этого условия продукты сгорания горючего будут стремительно и в полном объеме выводиться за границы помещения.
  3. Принципиально, дабы площадь поперечного сечения канала была больше площади поперечного сечения отводящего патрубка в отопительном котле. В последнем случае, эти характеристики могут быть одинаковыми. Но неприемлимо, дабы площадь поперечного сечения трубы была меньше, чем аналогичный показатель в отводящем патрубке.
  4. Облагораживание разгонного участка. Эта часть дымопровода нужна для горизонтального и вертикального подключения дымопровода к отопительному котлу. Поначалу монтируют маленький патрубок либо тройник, а после него устанавливают один метр вертикальной трубы. Его задачка — «запускать» тягу дыма. После нее можно монтировать горизонтальные секции и ответвления шахты.

Если крыша вашего дома выполнена из легковоспламеняющихся материалов, задумайтесь о монтаже дефлектора: он обеспечит гашение искр в случае неполного сгорания дров.

Спецы советуют с особенным вниманием выбирать место для монтажа зонтика. Он устанавливается в области ветрового подпора. Отыскать эту зону можно следующим образом: изберите точку, которая размещается поближе всего к верхушке дымоходной трубы (это может быть конек крыши), и на уровне мыслей прочертите отрезок, соединяющий избранную точку с линией горизонта под углом 45°. Зонтик следует располагать выше получившегося отрезка.

Установка дымопровода

Сборка таковой конструкции не представляет трудности: просто зафиксируйте составные части дымопровода одну над другой.

Выполнить это можно 2-мя различными методами:

  • По конденсату. Данная методика предугадывает установку деталей друг в друга в том направлении, в каком капли конденсата стекают по трубе. Схема сборки дымопровода по конденсату применима тогда, когда в системе нет специального сборника для воды.
  • По дыму. Название этого варианта монтажа гласит само за себя: элементы трубы стыкуются в том направлении, в каком продукты сгорания горючего будут выводиться наружу.

Исходя из убеждений корректности и эффективности оба варианта полностью равнозначны.

Кирпичный дымопровод для твердотопливного котла

Трубы из кирпича подходят только для высокопроизводительных отопительных систем с огромным КПД. Связано это с физическими особенностями материала: он очень медлительно греется (это разъясняется шириной кирпича), а означает, выведение дыма у котла с маленький производительностью будет очень неспешным и слабеньким.

Явное достоинство кирпичного дымопровода — высочайший показатель термоустойчивости — такая система дымоотведения просто выдержит нагрев до 900°С.

Говоря о недочетах следует упомянуть резвое разрушение — внутренняя поверхность кирпичного канала стремительно копит сажу и конденсат, которые содействуют образованию сколов и трещинок. Дабы предупредить эту делему, вы сможете вложить вовнутрь кирпичного дымопровода очередной — металлической.

Конструкция кирпичного дымопровода

Спецы компании «Теплодар» не советуют установка кирпичных дымопроводов с твердотопливными котлами бренда. Для наших отопительных систем больше подходят железные дымоотводные каналы. Конкретно о них мы поведаем ниже.

Металлической дымопровод

Конструкции данного типа делаются из нержавеющей стали, и в их числе преимуществ следующие:

  • высочайшая термостойкость — такие каналы просто переносят нагрев до 700°С;
  • минимум конденсата — железные трубы греются и остывают достаточно стремительно, потому на них не скапливается влага из жаркого воздуха;
  • доступная стоимость;
  • мгновенные установка/демонтаж и возможность корректировки конструкции — по мере надобности можно с легкость разобрать таковой дымопровод и добавить к нему нужные элементы, к примеру, шибер.

Трубы, выполненные из нержавейки, пользуются огромным спросом, так как они отличаются высочайшей прочностью и долговечностью. Дымопроводы из обыкновенной стали служат, в свою очередь, менее 3-5 лет.

Спецы компании «Теплодар» советуют для наших отопительных систем железные дымоотводные каналы.

Сэндвич-дымоход

Эта разновидность дымопровода представляет собой составные секции длиной от 0,5 м до один м, которые делаются из пары отдельных труб, вставленных друг в друга с дополнительным слоем теплоизоляционного материала. Ее достоинства:

  1. Мультислойная конструкция обеспечивает дополнительное утепление дымоходного канала. Это, в свою очередь, защищает трубу от конденсата.
  2. Такие дымопроводы не страшатся химически брутальных веществ, образующихся в процессе сжигания различного горючего. числятся более надежными в плане пожарной безопасности.

Конструкции этого типа подходят для построек, выполненных из всех материалов. Они комфортны в эксплуатации и совместимы со всеми типами отопительных систем.

Конструкции сэндвич-дымоходов комфортны в эксплуатации и совместимы со всеми типами отопительных систем.

В ассортименте интернет-магазина «Теплодар» представлены все главные элементы и комплектующие, которые могут пригодиться для вас при монтаже дымопровода. Мы реализуем конструкции из нержавеющей стали, как одностенные, так и двустенные (сэндвич-дымоходы).

В наличии всегда представлены дымоотводные каналы различного поперечника (90, 115, 150, двести и двести восемьдесят мм).

Дабы подобрать подходящий набор для сборки дымопровода либо уточнить требования для монтажа определенной модели, вы сможете обратиться к менеджерам нашего интернет-магазина и получить бесплатную консультацию.

Выполнить самостоятельный установка дымопровода не так трудно, если учитывать все аспекты описанные в статье. Если же вы сомневаетесь, что можете без помощи других сконструировать и собрать дымопровод, обратитесь к проф монтажникам. Наши советы и советы посодействуют для вас оценить итог их работы.

Одним из неотклонимых частей банной либо отопительной систем является печь, которая может служить не только лишь источником тепла в доме, но и подогревать воду для бытовых нужд. В данной статье мы поведаем, для чего нужен теплообменник на трубу дымопровода, какие бывают разновидности таковой конструкции, также каким образом его можно установить.

Механизм функционирования

Железная печка, размещенная в доме, гараже либо бане, в неотклонимом порядке оснащается дымопроводом для вывода угарных газов и организации тяги. Эта труба в процессе протапливания печи может достигать очень больших температур, порядка 200-500 ℃, что опасно для находящихся в помещении людей.

Если установить теплообменник на дымовую трубу, то можно значительно прирастить КПД печи, также обезопасить себя от прямого контакта с жаркой поверхностью. В установленном на дымопроводе баке либо змеевике теплоносителем будет выступать вода, но, можно монтировать и воздушный теплообменник на трубу дымопровода. Благодаря прямому контакту дымовой трубы с теплоносителем, их температурные характеристики уравновешиваются, другими словами вода либо воздух равномерно греются, а стены трубы остывают.

По мере увеличения температуры воды снутри регистра на трубу, она движется вверх, где попадает через особый штуцер в водяной бак. Средством входного штуцера, размещенного в нижней части теплообменника, в него попадает холодная вода, замещая теплую. Такая циркуляция длится повсевременно, при всем этом вода может нагреться до очень больших значений.

Воздушный радиатор на трубу дымопровода имеет аналогичный механизм работы. Холодный воздух поступает вовнутрь теплообменника снизу, а после нагревания движется вверх и через трубопровод подается в отапливаемые помещения. Не считая того, пластинки радиатора также отдают тепло. Воздушный теплообменник оптимален для отопления мансард на даче либо предбанников бани, если такие помещения протапливаются только временами. В них нецелесообразно организовывать водяное отопление, так как придется повсевременно заливать и сливать воду из системы.

Накопительный бак с водяным контуром

Установить бак-теплообменник на трубу дымопровода в баню можно из покрытой цинком жести или из нержавеющей стали. На выбор материала будет в значимой степени оказывать влияние строение печи. Если в вашем распоряжении двухкамерный котел, в каком оборудована система дожигания газов, поэтому, выходящий в трубу дым будет уже не очень жарким – менее двести ℃. В таком случае материал для бака не имеет решающего значения. Читайте также: «Как выполнить и установить бак на трубу для бани – практические советы».

А вот в обыденных конструкциях печей, где жаркий угарный газ выходит конкретно в дымопровод, температура дыма может подниматься до 500 ℃. В таковой ситуации единственный вариант – нержавеющая сталь, ведь оцинковка будет выделять токсины от сильного нагрева.

Обычно, устанавливают таковой тип регистра на трубу – в баню, где нужно неизменное снабжение огромным количеством жаркой воды. При всем этом сам бак устанавливают на печке снутри парилки либо моечной, а вокруг трубы оборачивают нагревательный контур. В бачке предугадывают входной и выходной штуцеры для циркуляции воды в системе. Как вариант, схожий тип отопления можно применять для гаража либо подсобок. Читайте также: «Как выполнить дымопровод из трубы своими руками – пошаговое управление».

Аннотация по изготовлению бака

Часто в магазинах можно приобрести теплообменник на трубу отопления с уже изготовленным водяным контуром. Остается только монтировать его на новейшую фабричную печку и можно воспользоваться. Но при желании вы сможете выполнить теплообменник на трубу дымопровода своими руками.

Потребуются такие материалы:

  • листы стали и кусочки трубы из нержавейки различного сечения со стенами, шириной 1,5-2мм;
  • штуцеры на 1″ либо 3/4″, дабы подключить водяной контур к системе отопления;
  • большой бак для воды из оцинковки либо нержавейки объемом 50-100 л.;
  • гибкие шланги либо трубы из меди либо стали для жаркой воды;
  • кран для слива воды из системы.

Работы по сборке теплообменника с баком состоят из таких шагов:

  1. Разработка чертежа. Исходя из вида печки и поперечника дымовой трубы, определяют габариты бака. В обычных железных печах с прямым дымопроводом на выходе газы очень сильно греются, так что теплообменник может быть достаточно большим – около 50 см высотой.
  2. Внутренний поперечник стен накопительного бака необходимо избрать так, дабы он плотно сел на патрубок дымопровода. Наружный поперечник бака должен быть больше внутреннего сечения в 1,5-2,5 раза. Такие характеристики позволяют стремительно подогреть теплоноситель и обеспечить его свободную циркуляцию. Если в печи выходящие газы не очень жаркие, то лучше ставить теплообменник на трубу дымопровода для отопления наименьших размеров, дабы не накапливался конденсат и была не плохая тяга.
  3. Сварочным аппаратом необходимо скрепить все элементы конструкции, проследив, дабы швы были герметичными. Штуцеры для циркуляции воды приваривают вверху и понизу бака.
  4. Водяной котел усаживают на дымовой штуцер очень плотно, дополнительно обрабатывая швы жаростойким герметиком. В высшей части на баке точно так же крепится переходник на утепленную трубу, которую через потолок либо стену выводят наружу.
  5. Нагревательный контур с теплоносителем подсоединяют к накопительному баку. Входящую трубу с холодной водой через штуцер подводят к баку с наклоном в 1-2 градуса. Труба с жаркой водой, подключаемая к емкости через верхний штуцер, имеет наклон в 30 градусов. При всем этом сам накопитель монтируют выше теплообменника.
  6. В самом низком месте бака врезают кран для слива воды. В парилке он может быть совмещенным с краном для забора жаркой воды.
  7. До того как растапливать печь, в систему заливают воду, дабы железные элементы не перегрелись, а швы не полопались.
  8. Наполнение водой в теплообменнике может быть как ручным, так и автоматическим. Если делается залив воды вручную, необходимо установить на внешней стене прозрачную трубку, дабы смотреть за уровнем воды.

Необходимо отметить, что от контура до бака не должно быть более три метров расстояния, а поперечник трубы лучше брать не уже 3/4″.

Теплообменник в виде змеевика

Если для монтажа предшествующего типа отопления от трубы дымопровода нужна умение обращаться со сварочным аппаратом, то конструкция теплообменника в виде змеевика осуществляется намного проще. Необходимо только обернуть несколько колец гибкой дюралевой либо медной трубки вокруг дымопровода. Эти металлы имеют высочайший уровень теплопроводимости и не разрушаются из-за коррозии.

По поперечнику трубка должна быть комфортной для подключения к штуцеру накопительного бака. Нормально для сгибания выбирать трубу сечением менее 20 восемь мм. По длине таковой контур не должен превосходить три метров, дабы циркуляция воды была правильной. При помощи гибкой подводки можно подключить бак к змеевику.

Обычно, змеевики используют для нагрева воды, хотя, время от времени и для отопления малеханьких комнат. Идеальнее всего себя демонстрируют змеевики, закрепленные на дымовых трубах железной печи с очень высочайшей температурой угарных газов.

Метод монтажа змеевика

Монтировать теплообменник-змеевик можно на дымопровод банной печки либо буржуйки в гараже либо сарае. Он будет служить для отопления либо для нагрева воды.

Для работы будет нужно:

  • дюралевая либо медная трубка длиной до три м;
  • 2 штуцера 3/4″ и гибкий шланг для жаркой воды;
  • котел с поплавковым краном для наполнения водой и клапаном для ее применения;
  • кран для слива теплоносителя из системы.

Разработка монтажа системы смотрится так:

  1. Первым шагом делается извив трубки, дабы ее сечение осталось постоянным. Для медных труб наименее 20 восемь мм поперечника можно применять трубогиб, не нагревая их. А вот железные, дюралевые и изделия с огромным поперечником нуждаются в подготовительном прогреве паяльной лампой.
  2. Для сгиба можно пользоваться сухим песком, заполнив им трубу и закрыв заглушками с обеих сторон. По эталону создают спиральный сгиб, после этого ссыпают песок и промывают трубу под напором воды.
  3. В торцевых частях трубки нарезают резьбу для переходников под штуцеры, а потом подключают к системе.
  4. Приобретенный змеевик монтируют на дымопровод. Если припаять его оловом к трубе, теплопотеря будет лучше. За ранее создают обезжиривание ортофосфорной кислотой.
  5. Малость выше змеевика на опору либо на стенку вешают накопительный бак. Подключают его к теплообменнику гибкой подводкой и устанавливают кран понизу бака.

Отметим, что для неопасного и длительного применения змеевика для отопления, нужна установка насоса, обеспечивающего циркуляцию воды в системе и препятствующего перегреву.

Регистр воздушного типа

Применять на благо излучаемое дымопроводом тепло и прирастить тем КПД буржуйки либо печи для бани можно, установив воздушный бак-теплообменник. Он смотрится как корпус в форме цилиндра, через который проходят несколько полых трубок. Снизу в них попадает холодный воздух, греется снутри теплообменника, движется вверх, откуда попадает в помещение. Таковой термический поток можно навести в примыкающие комнаты, дабы обогреть большее количество помещений. Читайте также: «Виды регистров из гладких труб, свойства и особенности применения в системах отопления».

Есть особые конструкции печей с теплообменниками воздушного типа, которыми обогревают не только лишь гаражи, но и огромные теплицы либо остальные постройки.

Теплообменник из гофра

Бугристые канализационные трубы могут с фуррором быть применены для организации теплообменника. Их накручивают вокруг неутепленного отрезка дымовой трубы, дабы воздух, находящийся снутри них, резвее нагрелся и распространился в примыкающие помещения. А если обернуть такую трубу и дымопровод фольгированным материалом, то прогрев будет происходить резвее.

Нормально применять гофру для буржуйки, установленной в гараже (прочитайте также: «Как установить трубу для буржуйки в качестве дымопровода»). Выведя отверстия воздуховодов пониже к полу, можно достигнуть равномерного рассредотачивания теплого воздуха во всем гараже и сделать полностью комфортабельные условия.

Колпаковый теплообменник

Если необходимо организовать отопление второго этажа и мансарды дома, то комфортно применять теплообменник в виде колпака. Он позволяет задержать теплый воздух, который накапливается около потолка, снутри комнаты. Равномерно остужаясь, воздух будет опускаться вниз, и обогревать комнату остаточным теплом.

Сделать таковой колпак можно из огнеупорного гипсокартона, листа оцинковки либо другого материала, после этого вывести воздуховоды к месту предназначения. Для красы колпак можно обложить искусственными камнями, которые будут греться и равномерно отдавать тепло.

Нехорошие моменты

Вместе с полезностью теплообменника на дымопроводе, необходимо отметить и ряд негативных причин. Во-1-х, из-за таковой конструкции температура выходящих газов значительно понижается. Это может стимулировать излишнее накапливание сажи, образование конденсата и ухудшение тяги.

Важный момент обустройства таковой системы отопления – это просчитать, какой объем воды нужен для ее настоящего функционирования. Если ее будет не достаточно, система может перегреться, вода в ней закипит, и трубы могут лопнуть. Не считая того, принципиально обеспечить плотность швов.

В любом случае, облагораживание теплообменника позволяет прирастить эффективность хоть какой печи. В целях безопасности, как минимум, два раза в год следует проводить визуальную диагностику системы и ее сервис – очистку сажи, подмену дефектных частей и т.д.. Тогда можно будет с уверенностью применять теплообменник для отопления дома и нагрева воды в бане.

Как выполнить теплообменник на трубу дымопровода – варианты конструкции и методы монтажа

Видео: котел труба в трубе,для частного дома

Видео: Водяной котел с высоким КПД своими руками

Дымоходы для твердотопливных котлов своими руками.


В наши непростые дни покупать котел на дровах – это не просто дань моде, а острая необходимость. Совсем недавно газовое отопление было самым выгодным и удобным, а котлы на твердом топливе покупали лишь те, у кого в населенном пункте газа не было. Теперь все кардинально изменилось. Если хочешь, чтобы в доме было тепло и было чем заплатить за это тепло, то без такого котла не обойтись. Котлы сами по себе вещица не з дешевых, а еще обязательным условием их эффективной работы должна быть их установка, которая будет отвечать всем правилам. Поэтому люди начинают искать выход из ситуации и ищут варианты экономии. Одним из вариантов – это сделать дымоходы для твердотопливных котлов своими руками.


Хотя это и не желательно реализовывать, лучше всего доверить эту задачу специальной компании, которая и подберет нужный дымоход и правильно его установит. Необходимые основные параметры, каким должен быть дымоход можно прочитать в инструкции к котлу, но там вы не прочитаете, какие должны быть условия для безопасности. Также не существует универсальной схемы, которая бы подходила для всех домов, а чтобы нарисовать схему, нужен взгляд опытного установщика. Мы рекомендуем делать дымоходы для твердотопливных котлов своими руками лучше тогда, когда вы уверены в своих способностях и у вас есть определенный опыт.


Давайте определим материал, который подходит для этой задачи. Ведь не каждый материал может выдержать высокую температуру. Сразу скажем, что даже не думайте использовать для дымохода водосточные трубы, которые у вас завалялись дома. Такой материал очень быстро прогорит и может начаться пожар. Делать дымоходы для твердотопливных котлов своими руками лучше всего из специального закаленного кирпича, который может выдержать высокую температурную нагрузку. Обычный кирпич очень быстро рассыплется.


Схема дымоход для твердотопливных котлов своими руками


Для начала определите, какой размер дымохода вам нужен. Хоть и в большинстве котлов выход дымохода имеет круглый размер, ясно, что в кирпичном дымоходе он будет иметь прямоугольную форму. Для этого нужно рассчитать площадь которую имеет выход котла и сравнить ее с нужным отверстием, которое будет иметь дымоход. Также имейте ввиду, нужно аккуратно делать кладку, чтобы внутри канала не оставалось остатков раствора. Когда он застынет, он будет очень мешать проходу дымовых газов, а также чистке самого дымохода. Дымоходы для твердотопливных котлов своими руками должны иметь толщину стенки, которая равна минимум 10 сантиметров.


Это необходимо для того, чтобы стенки дымохода не очень перегревались и от них не загорелись материалы, которые например, находятся на чердаке. Чтобы не было лишних проблем, в будущем обязательно вставьте трубу из нержавейки внутрь дымохода. Такая процедура называется гильзовкой дымохода. Нужные материалы можно взять по льготному кредиту, который направлен на экономию потребления газа.


Не забывайте устанавливать специальные ревизионные окна. Их лучше делать несколько. Так как кирпич имеет свойство крошиться, то в дымоходах для твердотопливных котлов своими руками могут образовываться завалы, которые ершом и гирей пробить будет очень сложно. Именно в такой ситуации на помощь придут эти ревизионные люки. Если вы их не установите, тогда придется разбирать часть дымохода. Также нужно окрасить ту часть дымохода, которая идет на чердаке, в белый цвет. Тогда вы сможете быстро определить, герметичен ли дымоход. Герметичность дымохода – это залог вашей безопасности. Если в шве или кирпиче будет трещина, то через нее могут выходить искры. А на чердаке всегда много пыли и паутины, которая очень легко загорается.


Еще дымоход для твердотопливного котла своими руками можно сделать из асбестовой трубы, она стоит дешевле от труб, которые изготовлены из кислостойкой жаропрочной нержавейки. Но, она очень тяжелая и ее сложно транспортировать. Если же вы смогли найти трубу необходимого диаметра и привезли ее домой, тогда не забудьте ее утеплить, чтобы для котла была необходимая тяга, и не было переизбытка конденсата.



Чтобы посмотреть полный список дымоходных труб и комплектующих, нажмите ЗДЕСЬ Скидки. Бесплатная доставка!!!

Установка сантехники — котлы EZ

Трубная арматура, необходимая для установки, доступна в большинстве местных хозяйственных магазинов и центров по благоустройству дома. Мы также можем порекомендовать SupplyHouse, онлайн-продавца, который предлагает хорошие цены на детали сантехники. SupplyHouse

При первой топке печи очень важно, чтобы вода нагрелась до рабочей температуры (от 160° до 180°), прежде чем вы действительно начнете обогревать свой дом или другое строение. Если вы начнете черпать тепло из воды слишком рано, печь не сможет наверстать упущенное, и креозот, вероятно, забьет ваш дымоход. Оставьте водяной насос (насосы) работающими, но не включайте внутренний термостат наружной печи до тех пор, пока не будет достигнута рабочая температура.

Печь Наружная сантехника



Завершенная сборка

Изолированный трубопровод PEX имеет две водопроводные трубы: красную, по которой нагретая вода от печи возвращается обратно в дом, и синюю. от дома до печки. Вот изображение задней части печи без прикрепленного внешнего корпуса, показывающее порты для сантехнических соединений.





Фитинги на задней стороне печи имеют внутреннюю резьбу 1 дюйм. Вот схема основных фитингов, необходимых для крепления линий PEX к печи, взятая из нашего руководства по эксплуатации.

Вот фотография фитингов, необходимых для установки сдвоенного насоса с двумя обратными линиями, соединенными тройником. Мы рекомендуем вам использовать Y-образный фитинг вместо показанного здесь тройника. Y-образный фитинг позволит двум потокам воды в обратных линиях более плавно сливаться в один поток. Показанный здесь тройник должен быть установлен таким образом, чтобы один из более длинных прямых концов подводил возвратную воду непосредственно к резервуару для воды печи. Он по-прежнему работает, но приводит к ненужной турбулентности воды, которая может замедлить поток.

Заземляющий стержень вбит в землю рядом с печью и соединен с печью толстым проводом.

Вот и завершена установка. Насосы и клапаны также должны быть покрыты изоляционным ватином, чтобы свести к минимуму потери тепла. Держите эту изоляцию прикрепленной достаточно просто, чтобы обеспечить быстрый доступ к насосам, когда это необходимо.







Если у вас есть 2 обратные линии для вашей системы, добавьте тройник, чтобы соединить 2 обратные линии с портом возврата. Это обеспечит более плавный поток воды, чем тройник.

Если вам трудно найти Y-образный фитинг, подойдет обычный тройник, латунный или PEX, в зависимости от того, с какими трубами вы работаете. Только не забудьте сориентировать фитинг таким образом, чтобы поток воды был максимально плавным. Приведенная выше иллюстрация установки двойной обратной линии заказчика будет работать, но ниже показана предпочтительная ориентация фитинга.

Тройник для установки двойной обратной линии.





На рисунке показано соединение водопровода с теплообменником в топочном пространстве на чердаке. Установив байпасную линию между подачей и обраткой, можно перекрыть подачу нагретой воды в топку в теплое время года весной и осенью. В жаркий день дом может перегреться даже без работающего вентилятора. Затем ночью или в более холодный день легко снова открыть клапаны. Просто убедитесь, что вода течет либо через змеевик печи, либо через перепускной клапан, чтобы насос мог свободно циркулировать через нее.

На схеме «Подводка насоса» показано, что для крепления водяного насоса необходимы 2 фланца насоса. Обратите особое внимание на направление потока воды здесь. На водяном насосе есть стрелка. Он ДОЛЖЕН быть направлен ВНИЗ, в сторону от печи и к красной линии PEX в землю. Мы рекомендуем снимать насосы для тщательной очистки крыльчаток весной при опорожнении печи. Избыточные минеральные отложения на крыльчатках насоса снижают эффективность и в конечном итоге приводят к перегреву и выходу насоса из строя.

Водяной насос имеет пластиковый обратный клапан, который не требуется для этого применения. Просто удалите и выбросьте его перед установкой.

Соединение «Слив котла» можно изменить, если добавить туда анодный стержень. Мы НАСТОЯТЕЛЬНО рекомендуем вам установить анодный стержень из магниевого сплава , чтобы защитить водяную рубашку от коррозии. Магниевые стержни хорошо работают вместе с нашей нитритной обработкой воды. Это та же простая технология, которая используется для защиты водонагревателей от преждевременного выхода из строя. Добавьте тройник к сливному отверстию, затем прикрепите сливной кран под тройником, и вы можете вставить 42-дюймовый расходуемый анодный стержень прямо через тройник в водяную рубашку печи. Вам нужно будет использовать переходник, чтобы приспособить меньшую резьбу анодного стержня. Когда стержень разрушается, материал падает на дно резервуара в виде ила, поэтому позаботьтесь о том, чтобы тщательно смыть его весной, когда будете сливать воду из резервуара. Немного приподняв переднюю часть печи домкратом, вы поможете всему полностью слиться.





Убедитесь, что резьба на всех фитингах чистая, и всегда используйте сантехнический герметик для резьбы, чтобы обеспечить герметичность установки. В конце отопительного сезона, после того, как вы слили воду из печи, вытащите анодный стержень и осмотрите его. Замените его, когда он изношен. Мы не можем предоставить график, когда его нужно будет заменить, потому что качество воды у всех разное. Коррозия, которую вы видите на анодном стержне, возникла бы на водяной рубашке, если бы анодный стержень не жертвовал собой.

Адаптер анодного стержня Тройник дренажного отверстияНанесение смазочного материала для труб



Когда вы все проверили, чтобы убедиться в отсутствии утечек и правильной циркуляции воды, обязательно оберните все изоляцией. Снятие черных стальных панелей с задней части печи облегчает использование трубного ключа для соединений. Это также упрощает установку трубной обмотки вокруг возвратной линии, идущей к верхней части печи. Любые открытые водопроводные линии или трубы снижают эффективность печи и увеличивают вероятность того, что вода может замерзнуть, если ваш огонь неожиданно погаснет.

Внутренняя сантехника

на каждом этапе, имейте в виду, что то, что вы делаете, является простой однократной петлей, от наружного котла до крытого печь, затем до крытого горячего нагрева а потом обратно к наружному котлу.

Необходимые фитинги зависят от существующей сантехники. Вы также должны установить запорные клапаны на каждом соединении, чтобы упростить техническое обслуживание в будущем. Если у вас есть старая сантехника, которая годами собиралась вместе, возможно, сейчас самое подходящее время, чтобы привести ее в порядок. Линии PEX облегчают задачу.



Водонагреватель



Если вы планируете также нагревать свое горячее водоснабжение с помощью наружного котла, вам необходимо направить горячую воду от уличной печи в печь с принудительной подачей воздуха в вашем доме до запуска к внутреннему водонагревателю. Вот прекрасное видео, показывающее правильно установленный пластинчатый теплообменник. В видео говорится, что сначала нужно направить нагретую воду от уличной печи к водонагревателю. Однако мы считаем, что это приводит к тому, что горячая вода для бытовых нужд оказывается намного горячее, чем необходимо, что увеличивает риск ошпаривания.

Помните, что пластинчатый теплообменник подключается к линии подачи воды COLD резервуара для воды. Нагретая вода из уличной печи сначала поступает в комнатную печь, затем оттуда поступает в водонагреватель и, наконец, возвращается в уличную печь. В ситуациях, когда над баком водонагревателя недостаточно места для установки теплообменника, как показано выше, теплообменник можно расположить по-другому. Однако для максимальной эффективности лучше всего установить его как можно ближе к водонагревателю. Мы можем дать вам конкретный совет для вашей уникальной ситуации.





Печь с принудительной подачей воздуха

Наружный котел Ezboilers обогревает ваш дом с помощью теплообменника вода-воздух, установленного в камере печи дома. Единственное особое внимание следует уделить ситуациям, когда система кондиционирования воздуха уже установлена ​​вместе с печью. Новый теплообменник горячей воды нельзя устанавливать слишком близко к теплообменнику кондиционера, так как это может привести к замерзанию воды во время работы кондиционера. Если теплообменник должен быть установлен очень близко к змеевику кондиционера, вам нужно будет слить воду из теплообменника перед использованием кондиционера. Мы хотим избежать этого варианта. Наилучшей практикой является установка теплообменника как можно ближе к печи, но не менее чем на 4″ над печью, между печью и змеевиком кондиционера. Вот пара видео, показывающих, как установить обменник.

Теплообменник можно установить, вырезав только одну сторону камеры и прикрепив угловые кронштейны к внутренним сторонам камеры, чтобы теплообменник мог опираться на них. Ключом к его хорошей работе является обязательное уплотнение металлической лентой, чтобы максимальное количество воздуха проходило через теплообменник, а не вокруг него.

Бывают ситуации, особенно в старых домах, где кажется слишком мало места для работы на пленуме. Мы всегда готовы помочь вам разобраться. Мы не просто оставляем вашу новую плиту и уезжаем, когда доставим ее. Мы проведем вас через весь процесс установки, включая осмотр вашей существующей системы отопления, чтобы убедиться, что вы понимаете, как это сделать правильно.

Внутренний котел

Если вы отапливаете свой дом с помощью внутреннего котла, а не системы с принудительной подачей воздуха, вы используете водо-водяной пластинчатый теплообменник для подачи тепла от печи Ezboiler к внутренней котельной системе. Это та же процедура, что и при подключении к водонагревателю. Опять же, вы врубаетесь только в «холодную» обратку от внутреннего котла. Вот пара хороших видео, описывающих простую процедуру.

EZ Печи-бойлеры также работают с системами лучистого теплого пола. Вот изображение примера коллектора для распределения нагретой воды по различным зонам нагрева.

Распределительный коллектор водяного отопления

Для помощи в установке лучистого отопления мы рекомендуем наших друзей в Radiantec. Они предлагают БЕСПЛАТНУЮ помощь в проектировании, руководства по эксплуатации и брошюры, даже если вы делаете это самостоятельно. Они помогут вам сделать работу правильно.



Radiantec



Теплообменник для вашей печи можно установить даже в тех случаях, когда печь находится на чердаке.



Домашняя страница

Проблемы с котлом, которые вы можете решить самостоятельно

Если у вас возникли проблемы с котлом, попробуйте устранить неполадки с помощью этого удобного руководства. Вы можете обнаружить, что необходимо простое исправление или очистка, а не полное обслуживание.

Горячая вода по запросу

Если вы можете обойтись без запаса горячей воды, выбирайте комбинированный котел. Он подает воду для системы отопления так же, как и традиционный бойлер, но нагревает воду для стирки по требованию.

Однако его ремонт может быть дорогим, и он лучше подходит для небольшого дома, чем для большого дома с высоким потреблением воды.



Для максимальной эффективности

Если вам нужна максимально возможная эффективность использования топлива, выберите конденсационный котел, который извлекает тепло из дымовых газов.

Он может нагревать воду для мгновенного использования или для хранения, он менее сложен и более надежен, чем комбинированный бойлер.

Подробнее: Как слить воду из системы центрального отопления



Проверить дымоход

Котел с закрытым дымоходом должен соответствовать требованиям действующих Строительных норм. Они определяют, насколько близко выход дымохода может располагаться к углам здания, к стенам, противоположным выходу дымохода, к любым открывающимся окнам и к нависающим карнизам.



Котлы на жидком топливе

Если у вас нет сетевого газа, рассмотрите вариант котла на жидком топливе. Выполненные в традиционном, комбинированном и конденсационном исполнении, они подключаются к открытым или закрытым дымоходам.

Их эксплуатация дешевле, чем газовых котлов, но затраты на обслуживание выше, и вы должны обеспечить безопасные, утвержденные хранилища для топлива.



Уменьшение накипи в системе

В регионах с жесткой водой на теплообменнике внутри котла постепенно накапливается накипь, что в конечном итоге снижает его эффективность.

Предотвратить это можно, установив самодозирующий ингибитор фосфатного накипи на подводящем трубопроводе от расширительного бачка к трубопроводу котлового контура.

Картридж требует замены примерно раз в год.

Подробнее: Как использовать меньше воды в ванной



Проверить лампочку

Если котел перестает включаться, проверьте, горит ли контрольная лампочка или загорается при искре зажигания в начале нагрева последовательность освещения. Откройте переднюю панель, чтобы добраться до кнопки искрового генератора, если сможете.

Следуя инструкциям на внутренней стороне панели, нажмите на ручку управления газовым клапаном и попытайтесь поджечь газ, нажав на кнопку. Вы должны увидеть искру через смотровое стекло.



Наконечник провода

Если нажатие кнопки генератора искры не создает искру, проверьте, что провод от генератора искры к электроду не закорочен.

Малейшее замыкание искры с провода на корпус или кожух котла ухудшает розжиг. Переместите провод так, чтобы он находился вдали от кожуха, или накройте его куском термостойкой оболочки, продаваемой в магазинах электротоваров для изоляции жил кабелей в закрытых осветительных приборах.



Безопасность превыше всего: Правила безопасности газа гласят, что любые работы, связанные с газовой арматурой, являются незаконными для любого лица, не имеющего на это «компетенции».

Это означает, что на практике все работы по обслуживанию котлов, кроме самых простых, следует доверить квалифицированному газовщику, зарегистрированному в CORGI (Совет зарегистрированных газовых установщиков).



Не трогайте форсунки

Если у вас есть искра, но контрольная лампа не загорается, возможно, газовая форсунка заблокирована. Котел нуждается в квалифицированном обслуживании. Не пытайтесь прочистить форсунку иглой, так как это приведет к чрезмерному увеличению отверстия и к закопчению пламени.

Если пламя горит, но не горит постоянно, подозревайте неисправность термопары — предохранительного устройства, перекрывающего подачу газа к горелкам, если запальник гаснет.

Подробнее: Решите проблемы с центральным отоплением



Регулировка пламени

Некоторые котлы имеют четко обозначенный и простой в использовании регулировочный винт, который можно поворачивать для изменения размера пилотного пламени. Отрегулируйте его так, чтобы пламя только покрывало кончик зонда термопары.

Не устанавливайте запальник так высоко, чтобы пламя казалось отделенным от газовой струи.



Универсальная термопара

Если контрольная лампочка гаснет при отпускании кнопки генератора искры, необходимо заменить термопару.

Запасные части широко доступны, а универсальная модель подходит для большинства котлов. Подгонка обычно проста. Открутите гайки, удерживающие старую термопару (вверху слева), снимите ее с трубки и вставьте новую (вверху справа).



Залипший переключатель

Комплексная электронная система управления контролирует последовательность розжига в котлах с вентилятором. Если вентилятор запускается, но котел не зажигается, возможно, реле давления воздуха заело и не определило работу вентилятора. Выключатель нужно будет заменить, но в качестве временной меры попробуйте несколько раз выключить и включить котел, чтобы выполнить последовательность розжига.

Подробнее: Как бороться с сыростью в доме



Тактика термостата

Если котел постоянно включается и выключается и в системе есть комнатный термостат и термостат бойлера, включите термостат котла на полную мощность и контролируйте комнатную температуру и температуру горячей воды двумя другими термостатами .

Если это не остановит цикл включения/выключения, обратитесь к инженеру-теплотехнику за советом по установке системы управления энергопотреблением.



Поддерживайте давление

Если у вас герметичная система горячего водоснабжения или отопления, регулярно проверяйте, чтобы давление воды в системе соответствовало рекомендациям производителя.

Обычно манометр показывает около 1 бар, когда система холодная, и максимум 3 бар (отмечено красной линией), когда она горячая. Чтобы поднять низкое давление воды до нужного уровня, впустите воду, открыв краны с обеих сторон контура заполнения системы.



Сброс предохранителя

Многие котлы имеют предохранитель, отключающий котел в случае его перегрева — неисправность, которая может возникнуть, если давление падает в закрытой системе или перестает работать насос в вентилируемой. . Устраните неисправность, если можете (например, долив воду в систему) и нажмите кнопку ручного сброса, чтобы перезапустить котел. Обычно это четко обозначено; ищите красную кнопку с крестом на ней.

Если вы не можете устранить неисправность, вызовите сантехника.
