Контур заземления своими руками: как правильно сделать своими руками, схема для 220В и 380В

Создание контура и заземление в частном доме своими руками 220 В

Практически в каждом частном доме или квартире проводится заземление системы электроснабжения. Эта мера гарантирует безопасность применения электрических приборов и защиту от возникновения короткого замыкания, которое может стать причиной возгорания или неисправности системы электроснабжения.

При рассмотрении того, как сделать заземление в частном доме правильно, следует учитывать, что бывает две сети: 220 В и 380 В. Многие частные дома не имеют заземления или оно находится в плохом состоянии. Подобная ситуация — нарушение правил электробезопасности. При необходимости можно провести заземление в частном доме своими руками 220 В с учетом всех правил и рекомендаций.

  • Предназначение отводящего контура
  • Заземление на дачных участках
  • Элементы создаваемого контура
  • Рекомендации по проведению работы
  • Проводка в частном доме
  • Предъявляемые требования
  • Распространенные ошибки

Предназначение отводящего контура

Многие проживающие в частных домах или квартирах в ветхом состоянии пользуются бытовой техникой на протяжении длительного периода без заземления системы энергоснабжения. Оно требуется по следующим причинам:

  1. При появлении тока утечки будет срабатывать автоматика, что позволяет исключить вероятность использования сети электроснабжения с поврежденной изоляцией. Другими словами, защита сработает при возникновении незначительного повреждения проводки. Небольшие порезы изоляции и другие дефекты при длительной эксплуатации проводки неизбежно приведут к короткому замыканию.
  2. В некоторых случаях проводится прямое подключение бытовых приборов к шине. Примером можно назвать духовую печь, электрическую плиту, микроволновку или стиральную машину. Защитного провода розетки недостаточно по причине того, что мощность некоторого оборудования может быть весьма большой. Для того, чтобы избежать легкого пощипывания при прикосновении мокрыми руками к металлическому корпусу, проводят прямое заземление некоторых бытовых приборов.

Заземление системного блока персонального компьютера позволяет поднять скорость работы интернета или снизить количество зависаний операционной системы. Что касается короткого замыкания, защита от него представлена возможностью провести замену поврежденного провода практически сразу после появления утечки.

Заземление на дачных участках

На дачных участках должно проводиться качественное заземление. Особенно это касается случая, когда при возведении сооружения в качестве строительного материала использовали дерево. В дачные дома довольно часто бьет молния из-за большого количества притягивающих ее элементов.

Повреждение изоляции приводит к нагреву проводки. При высокой нагрузке ее поверхность нагревается до высокой температуры, и близко распложенные горючие материалы могут воспламениться.

Элементы создаваемого контура

Схема заземления частного дома представлена такими элементами:

  1. Заземлители вертикального типа, которые погружаются в грунт. Применяются, как правило, три уголка из металла с высокой проводимостью тока.
  2. Стальные полосы в количестве трех штук. Они применяются для соединения между собой вертикальных уголков (подобным образом создается треугольник).
  3. Одна стальная полоса, предназначенная для подвода электричества от распределительного щита.

Специалисты не рекомендуют при создании отводящего контура использовать арматуру. Это связано с тем, что при ее изготовлении применяется легкоокисляющаяся сталь. При окислении металла его проводящие способности существенно снижаются.

Зачастую контур изготавливается в виде равнобедренного треугольника. Подобная форма позволяет равномерно распределить электричество. Уделяется внимание и тому, что располагаться конструкция должна на расстоянии не менее одного метра от фундамента дома.

Рекомендации по проведению работы

Заземление следует проводить исключительно с учетом рекомендаций: в противном случае оно не будет выполнять поставленные задачи. Основные рекомендации такие:

  1. Для начала следует определиться с тем, где именно будет расположен контур. Не рекомендуется размещать треугольник на расстоянии менее одного метра от фундамента. Слишком сильное отдаление от постройки увеличивает затраты при проведении работы.
  2. После определения места расположения контура выкапывается траншея, глубина которой должна быть около одного метра. В траншею укладываются горизонтальные элементы конструкции.
  3. Уголки, которые устанавливаются вертикально, должны быть расположены на глубине не менее 3 метров. На поверхности оставляют не более 20 сантиметров.
  4. Вертикальные штыри соединяются методом сварки. В месте соединения контура и стальной полосы следует тщательно зачистить поверхность металла, так как ржавчина и другие загрязнения могут существенно снизить степень проводимости тока. Кроме этого рекомендуется соединять элементы системы сваркой.
  5. Для повышения эффективности создаваемой конструкции вместо жилы укладывают стальную полосу. За счет увеличения площади соприкосновения металла с землей проводимость тока существенно повышается.
  6. При выборе болтов следует уделять внимание вариантам, которые изготавливаются из металла с высокой устойчивостью к окислению. При их применении следует располагать соединительную часть над уровнем грунта. Перед проведением монтажных работ тщательно зачищают поверхность. Болты, расположенные над грунтом, рекомендуют время от времени смазывать токопроводящей смазкой.

Наружная часть, предназначенная для отведения тока, довольно проста в исполнении и обходится дешево.

Проводка в частном доме

Владельцы ветхих частных домов хорошо знакомы с тем, сколько возникает проблем с созданием отводящего контура при плохом состоянии проводки. В большинстве случаев единственным выходом из сложившейся ситуации становится полная замена всей системы электроснабжения.

При выполнении работ в ветхом сооружении нужно учитывать следующие моменты:

  1. Если провести полную замену электрической проводки не получится, можно установить только новые розетки и выключатели. Это позволит избежать проблем с подключением бытовой техники и электроники. При замене розеток уделяется внимание положению провода заземления. Он должен быть расположен в заземлительной коробке и выходить на контур через распределительный щит.
  2. Для того чтобы уменьшить количество предстоящих работ, можно провести отключение старой проводки от распределительного щита, после чего просто проложить новую. Проводка может прокладываться как внутри кирпичных или бетонных стен, так и в специальном кожухе по поверхности несущей конструкции.

При плохой проводке заземление может быть малоэффективным или вовсе не выполнять свою функцию.

Предъявляемые требования

Заземление предназначается для отвода от корпуса приборов электричества к контуру. Характеризуется оно сопротивлением растекания. Этот показатель определяет то, насколько легко электрический ток преодолевает расстояние от потребителя к земле. При увеличении показателя сопротивления эффективность отводящего контура существенно снижается.

Рекомендуется размещать контур с северной стороны дома. Это связано с большим показателем влажности грунта: при его повышении степень проводимости увеличивается, за счет чего сопротивление снижается.

Основные требования:

  1. При изготовлении вертикальных прутков применяют металл длиной не менее 16 мм.
  2. Минимальная толщина применяемой стали должна составлять 4 мм.
  3. При применении стальных труб их диаметр должен быть не менее 32 мм.

Все соединения должны быть очищены от загрязняющих веществ. За счет этого также можно снизить степень сопротивления контура.

Распространенные ошибки

Принцип действия создаваемого отводящего контура основан на простейших законах физики. Во всех случаях при увеличении площади контакта металла с грунтом увеличивается и эффективность заземления. Важно учитывать распространенные ошибки, допускаемые при его создании:

  1. Нельзя использовать металлические изделия, которые были дополнительно обработаны для повышения их прочности и других эксплуатационных качеств. Примером можно назвать рельсы или арматуру. Некоторые изделия проходят дополнительную термическую обработку, что снижает степень проводимости тока верхнего слоя.
  2. Просто вбитого в землю штыря в качестве контура будет недостаточно. Это связано с небольшой площадью контакта металла с грунтом. По-настоящему эффективной системой принято считать сочетание двух треугольных контуров, изготовленных из проводников.

При создании отводящей конструкции следует учитывать, что площадь поверхности должна увеличиваться от распределительного щитка к контуру.

Заземление в частном доме своими руками. Правильное заземление частного дома

Заземление в частном доме – это необходимая мера безопасности. Если произошло замыкание в электрической сети, то благодаря заземлению, бытовые приборы будут защищены от перегорания, а жильцы дома от поражения электрическим током.

В бытовых условиях может случиться так, что изоляция проводов нарушается и возникает пробой. Причины могут быть разными – от замыкания в сети до неисправностей в бытовых приборах (например, протечки в стиральной машине). При этом на металлические корпуса бытовых приборов поступит избыточное напряжение. И если человек коснётся корпусам прибора, то его ударит током.

Согласно законам физики, электричество всегда уходит в землю. При этом, оно будет искать подходящий для этого диэлектрик, обладающий минимальным сопротивлением, и тело человека для этого неплохо подходит. Но наша с вами задача избежать удара тока, потому что сильного удара током можно не выдержать. Поэтому для быстрого и безопасного отвода избыточного напряжения в грунт в частном доме необходимо установить заземляющий контур. При его наличии избыток напряжения с корпуса прибора быстро уйдет в землю, а человек при касании ощутит максимум легкое покалывание.

Заземление – это электрическая цепь, в которую входят корпуса всех электроприборов в доме и заземляющий контур, отводящий избыточный ток в землю. В современном трёхжильном кабеле для заземления предусмотрена отдельная жила жёлто-зеленого цвета. С её помощью все розетки в доме соединяются в цепь, ведущую к щитку, а от него – к контуру заземления. Подключение к этому контуру нужно предусмотреть для всех приборов в доме – чайников, холодильников, плиток, стиральных машинок. Для бойлеров делают дополнительное заземление на корпус – если вдруг возникнет протечка. Заземляющий контур – это конструкция из металлических штырей и полос, которую вкапывают в грунт около дома на определённом расстоянии. Контур соединяется со щитком при помощи провода и болтов.

Характеристики и требования к системам заземления

Основная характеристика – это сопротивление системы. Чем оно меньше, тем выше надёжность системы. При стандартном напряжении 220/380В максимальное значение сопротивления равно 4 Ом. Чем этот показатель ниже, тем меньшее напряжение появится на корпусах электроприборов. Показатель сопротивления всего контура заземления также зависит от проводимости электродов и сопротивления грунта.

Горизонтальные и вертикальные детали заземляющего контура должны быть сделаны из долговечного материала. Горизонтальные заземлители – это стальные поломы размером 40х4 см. Что касается электродов, то самый хороший показатель сопротивления у медных деталей, а обычная рифлёная арматура плохо справляется с отводом электротока. Для электродов подойдет круглая сталь в прутках диаметром не менее 14 мм и стальные уголки с минимальными размерами 40х40х5. Что выбрать, прутки или уголки, зависит от состояния почвы. Прутки легче забивать в грунт, а уголки в процессе могут сгибаться сверху и эту часть придётся срезать. Но если почва торфяная, то уголки легко войдут в грунт.

Штыри нельзя красить, так как нарушится контакт с землей. Для предотвращения ржавления электроды покрывают антикоррозийными составами. Наименьшее сопротивление у торфяных почв и суглинков, наибольшее – у влажного песка и ПГС. Для снижения показателя сопротивления рекомендуется разбавлять почву в месте закапывания контура при помощи золы и пепла. Другой вариант – увеличить глубину забивания электродов, чтобы дойти до нужной почвы. Глубина забивания электродов должна быть на 60-100 см ниже глубины промерзания почвы. Также надо учитывать плотность грунта – чем она выше, тем глубже должны быть забиты электроды. Размеры заготовок контура выбираются с учетом Правил устройства электроустановок (ПУЭ). Примерный расчёт расстояния между электродами – длина стержня умножается на коэффициент 2,2.

Подключение заземления в частном доме своими руками

Схема заземления зависит от:

  • вида подключаемого СИП-кабеля;
  • способа подключения нулевого проводника.

Это вполне можно сделать своими руками. Всего есть три типа нулевых проводников – N (функциональный ноль), PE (защитный ноль) и PEN, где совмещаются защитный и функциональный ноль. Входящие подключения от станции бывают такие:

  • Два провода – один фаза, другой PEN.
  • Трехфазная сеть – три фазы и PEN.
  • Однофазная с 3 проводами и трехфазная с 5 проводами – два защитных проводника N и PE.

Система TN-C. Нулевой проводники N и PE объединены в один провод, а розетки не заземлены. Электроприборы в помещениях с высокой влажность нужно заземлять отдельно. Система небезопасная и практически не используемая.

Система TN-C-S. На подстанции N и PE объединены, а при входе в дом идёт разделение на отдельный нулевой N и защитный проводник PE. Система считается надёжной, но есть вероятность обрыва нуля на пути от подстанции к дому.

Система TN-S – для нее характерно разделение функционального и защитного ноля ещё на подстанции. К дому подходит пять проводов – три фазы, ноль и земля.

Система TT – самая распространённая. К дому подходят 4 провода – 3 фазы и четвертый нулевой. В этом случае необходимо делать в доме отдельную систему заземления в виде заземляющего контура. В доме должно стоять устройство защитного отключения УЗО.

Контур заземления для частного дома

Есть три вида контуров заземления для частного дома:

  • Модульно-штыревой.
  • Линейный.
  • Замкнутый (треугольник).

В модульно-штыревом контуре используется один электрод в виде разборного стального стержня с покрытием из меди. Для него не нужно копать траншею. Максимальная глубина – до 20 метров.

Линейный контур – разомкнутый, он состоит из цепочки электродов, соединённых в линию или полукруг. Такая схема применяется на участках небольшой площади, где нет возможности поместить замкнутый контур. В замкнутом контуре три штыря соединяются с железными полосами при помощи сварки так, чтобы получился равнобедренный треугольник со штырями в углах. Глубина расположения контура – 0,5 м, длина штырей – 2-3 м, расстояние между ними – 1,2 м.

Самый надежный из них – замкнутый контур. Если повреждена одна из перемычек между электродами (проржавела или сгнила), то контур всё равно будет работать. В линейном контуре при аналогичном повреждении контур не будет выполнять свои функции.

Правильное заземление частного дома

Контур располагают недалеко от дома, на расстоянии порядка двух метров. Лучше выбрать влажное место – в низине, около огорода, это обеспечит лучший контакт почвы с электродом. Если дом располагается на сваях, то допускается расположение контура под домом. Необходимо учесть тип почвы рядом с домом – если там слишком много песка, то лучше закопать контур подальше, где есть глина. Не рекомендуется бурить отверстия под электроды, так как в этом случае будет нарушать контакт штырей с землей.

Как же сделать заземление в частном доме? Методика следующая:

  • Под контур лопатой выкапывается траншея в зависимости от его конфигурации.
  • В грунт при помощи кувалды забиваются электроды, которые предварительно нужно заострить болгаркой. Забивание идёт не полностью – нужно оставить над поверхностью около 20 см для приваривания горизонтальных заземлителей.
  • Затем электроды свариваются с горизонтальными заземлителями, одна из стальных полос подводится к дому. Конструкцию покрывают битумом, смолой или антикоррозийным составом.
  • Контур засыпается грунтом с пеплом, золой.

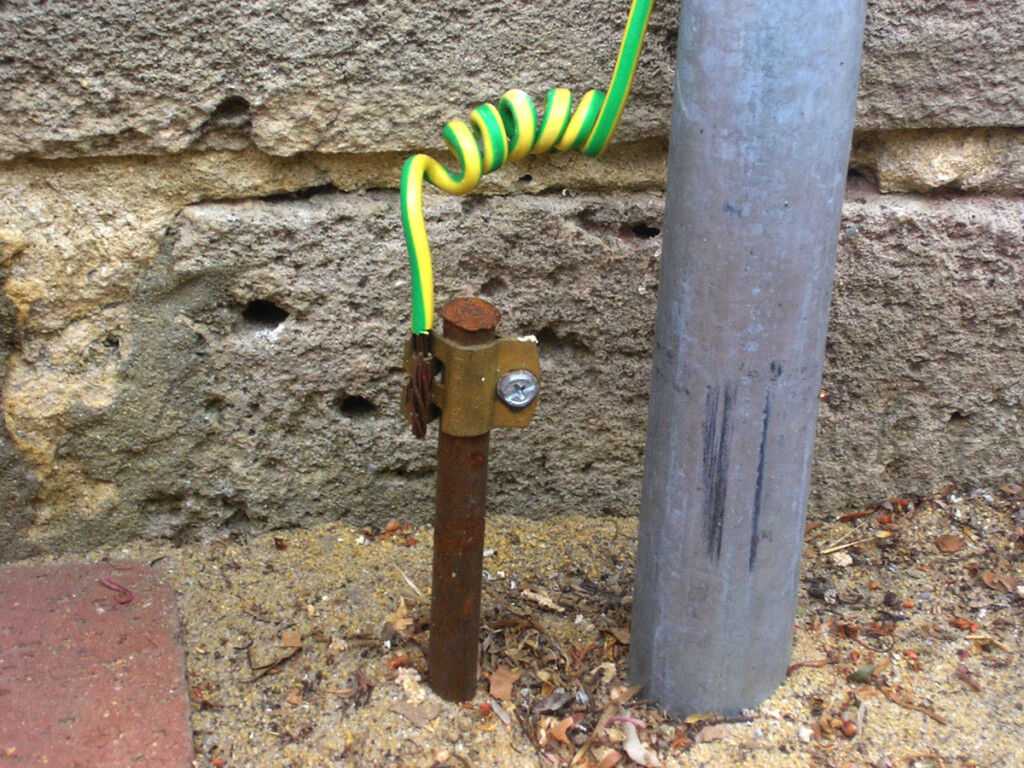

  • Полоса у дома закрепляется на фундаменте и к ней болтом прикрепляется заземляющий кабель.

Как проверить заземление в частном доме? Каждые 12 лет нужно вызывать  лабораторию из компании ИванМастер и проверять работоспособность заземляющего контура.

Самодельный изолятор контура заземления

24 августа 2014 г.
Майк Фриман
проекта

End ViewGround Loop Isolator

Устранение жужжания и высокочастотных визгов в вашем домашнем аудиооборудовании может стать проблемой. 90% этого, вероятно, является результатом «петли заземления», как это было в моем случае. Такая ситуация может возникнуть, когда у вас есть два или более электронных устройства, соединенных между собой видео- или аудиокабелями, и между ними возникает небольшая электрическая разница в их заземлении с системой питания. Разница в напряжении может быть слышна как жужжание или визг в динамиках, и если она достаточно велика, она может повредить ваше оборудование. Я столкнулся с этой проблемой, когда подключил игровую систему PlayStation 2 к домашней стереосистеме и проектору DLP. Я слышал ужасный визг в своих динамиках, который был таким же громким, как звуки обычных игр. Удивительно, но шума между моей PS2 и магнитолой не было. Это было от проектора. Напряжение обратно подавалось от видеоземли проектора через аудиоземлю PS2, а затем на мою стереосистему. Сумасшедший…
Чтобы это устранить, нужно как-то разделить земли, чтобы не было борьбы за землю между электроникой. Это достигается с помощью «изолятора контура заземления». Их можно приобрести менее чем за 15 долларов в Интернете или в магазине электроники. Сегодня воскресенье, все закрыто, и ждать неделю онлайн-заказа не хочется.
Его можно сделать, если у вас в доме достаточно хлама, как у меня. У меня было все необходимое для сборки в разных коробках в подвале, и на сборку у меня ушло около 30 минут.

Что вам нужно:

  • Паяльник
  • Припой (флюсовая сердцевина)
  • Инструмент для удаления припоя
  • 4 гнезда RCA
  • Малая коробка для проектов
  • 6 дюймов тонкой проволоки калибра 16 подойдет
  • 2 старых модема для ПК

Найдите 2 старых модема для ПК. У меня есть коробка, полная старых деталей для ПК, и я без труда нашел их. Вы будете использовать изолирующий трансформатор модема, так как он идеально подходит для нашего предполагаемого использования. Они в основном одинаковые и имеют соотношение 1:1 600 Ом.

56K Модем

Большой квадрат на модеме — это изолирующий трансформатор, который необходимо удалить. Некоторые выглядят иначе, но их легко заметить. Используя инструмент для демонтажа и штифт для пайки, просто отпаяйте 4 ножки и снимите их.

Удаленный трансформатор

Подготовьте разъемы и коробку для проекта. Я просверлил 4 отверстия в своей проектной коробке, чтобы обеспечить легкий доступ к заглушкам.

Розетка RCA PlugProject Box с установленным RCA

Далее вам нужно понять схему, которую вы будете строить. Это просто и показано ниже. Вам нужна одна из этих схем на канал (правый и левый аудио).

Цепь

Припаяйте каждый трансформатор, как показано ниже. В итоге я использовал два разных трансформатора, и это сработало отлично. Я использовал горячий клей, чтобы трансформаторы не двигались в моей маленькой коробке. Вы можете использовать все, что у вас есть. Трансформаторы не имеют полярности, поэтому вам просто нужно убедиться, что вы используете правильные пары катушек. Используйте омметр (или мультиметр), чтобы определить выводы катушки. Это будет отображаться как короткое замыкание на мультиметре, когда вы пересекаете катушку.

Полная сборкаПолный изоляторВид сбоку

Установка проста. Просто установите аудиокабели перед стереосистемой. Я установил свой между PlayStation 2 и стереосистемой.

BeforeAfter

Вот и все. Теперь у меня кристально чистый звук. Ухудшения качества звука не заметил. Бас по-прежнему сотрясает комнату, как и раньше.

Copyright © 2022

PassDiy

Kent English

Введение

Ваш новый компонент подключен, только что из коробки, и в первый раз, когда вы включаете его, происходит звуковая катастрофа; он гудит, жужжит и вообще звучит совершенно кошмарно. Взгляд на ваше оборудование или дилера не поможет, а вращение ручек только усугубит шум; что теперь?

Из многолетнего опыта мы пришли к выводу, что подавляющее большинство чрезмерных шумов в аудиоэлектронике можно отнести непосредственно к плохим методам заземления. Хотя мы рекомендуем балансные межсоединения для ваших аудиокомпонентов, когда это возможно, следует понимать, что сбалансированные межсоединения решают только проблемы наведенного шума. Контур заземления — это совсем другая проблема, совершенно не связанная с проблемами наведенного шума.

Немного теории

Чтобы успешно бороться с контурами заземления, вы должны сначала понять, почему они возникают. Каждый компонент вашей аудиосистемы имеет в своей основе внутреннее заземление. Ключевыми моментами, которые необходимо понять, являются то, что не существует такой вещи, как идеальное заземление, и что никакие две точки заземления в любой системе никогда не могут быть полностью эквипотенциальны друг другу.

Везде, где в системе существуют два заземления с разным потенциалом, существует вероятность возникновения проблемы с шумом, связанным с контуром заземления. Когда устройства связаны между собой соединительными кабелями, они обязательно связывают сигнальные земли взаимосвязанных устройств друг с другом. Эта связь между двумя сигнальными землями является необходимым и желательным обстоятельством, проблема «заземления» возникает, когда это соединение происходит более чем в одном случае. Типичным виновником является защитное заземление, обеспечиваемое шнуром питания или направляющими в стойке, находящимися в прямом контакте с заземлением возврата сигнала.

Эти ситуации создают замкнутый контур, в котором ток течет от земли одного блока к другому блоку и обратно к первому блоку через дополнительное заземление, обеспечиваемое сетью распределения электроэнергии. Обычно полное сопротивление этих нежелательных цепей довольно низкое, порядка очень малых долей ома. Не ждите

Pass Labs: Статьи: Контуры заземления

только часть входной цепи. Заземление экрана не должно быть подключено к концу провода источника, только к концу входного компонента; назовите их и не забудьте! Это, конечно, будет означать, что на входном конце кабеля проводники сигнала экрана и заземления будут соединены вместе.

Это было бы предпочтительным подключением для всех несимметричных подключений, где производитель позаботился об изоляции земли шасси от земли сигнала, к сожалению, это пока не является универсальной практикой в ​​потребительском аудио.

Такая же логика должна применяться при изготовлении кабелей XLR. Начните с кабеля с тремя жилами в дополнение к отдельному экрану; контакт один на разъеме заземлен, контакт два — положительный вход, а контакт три — инвертированный вход. Соединение корпуса на конце входного компонента XLR становится вашим единственным соединением экрана; маркировка здесь не нужна, так как по своей конструкции это кабели с направленной поляризацией.

Если один компонент имеет защитное заземление, изолированное от сигнала, а другой нет, велика вероятность, что контуры заземления не станут проблемой. Когда возникают проблемы с контуром заземления, это чаще всего является результатом двух взаимосвязанных компонентов, каждый из которых имеет защитное и сигнальное заземления, соединенные внутри компонента. В этих обстоятельствах одну из площадок придется оставить, или вам придется сделать их все более похожими….. на ваше усмотрение.

Хорошо, предположим, что у вас есть межблочные кабели и компоненты, которые вам нравятся, и о перепроектировании или ином повреждении продукта не может быть и речи, что теперь?

Логично было бы подумать, что вы можете устранить контуры заземления, отключив заземление шнура питания на всем своем оборудовании. Некоторые люди могут попытаться разорвать заземляющее соединение, перерезав заземляющий контакт на шнуре питания, используя мошенническую вилку, перерезав заземляющий провод внутри оборудования, заклеив заземляющий разъем и т. д. Как подсказывает логика, это может привести к излечению от шума. .

Не делайте этого . Снимать заземление неправильно! Это противоречит правилам электробезопасности и потенциально очень опасно. Снятие защитного заземления может нарушить работу противопомехового фильтра или устройства защиты от шипов внутри оборудования. Если заземляющее соединение разорвано, неисправность изоляции внутри оборудования может привести к возникновению опасного напряжения на корпусе оборудования.

Pass Labs: Статьи: Контуры заземления

расположены еще ближе к сетевому щиту. У многих удлинителей есть MOV и неоновые огни; если вы ищете максимальную мощность без радиопомех, не подключайте эти устройства к вашей развлекательной системе. Оба устройства могут вводить небольшой, но измеримый уровень шума в линии электропередачи. Является ли это небольшое количество шума значительным, нет, но оно, безусловно, накапливается.

У MOV есть место в вашей домашней электрической системе, чтобы быть наиболее полезными, они должны быть как можно ближе к сетевому щиту. Лучшие устройства MOV жестко подключаются непосредственно к шинам панели выключателя. Однако MOV изнашиваются и иногда требуют замены. Они склонны к катастрофическим, а не постепенным отказам, и неисправные единицы не так уж сложно обнаружить.

Множество небольших улучшений в шумоподавлении могут оказывать и оказывают динамическое влияние на то, что вы в конечном итоге слышите в аудиосистеме высокого разрешения. Во многих случаях использование этих дополнительных преимуществ требует незначительных дополнительных затрат или усилий.

чтобы измерить это сопротивление с помощью вашего удобного мультиметра, он, вероятно, не имеет требуемого разрешения или чувствительности. Точное измерение требует использования устройства, известного как импедансный мост. К счастью, лечение шума, связанного с землей, редко требует такого уровня диагностической сложности.

В соответствии с уважаемым учением Георга Саймона Ома , эти напряжения, хотя и достаточно низкие, способны генерировать значительный ток. Именно эти «петлевые» токи создают нежелательный шум, впечатывая свою сигнатуру в сигналы низкого уровня, обычно в виде синфазного шума.

Чтобы свести к минимуму проблемы с контуром заземления, компания Pass Labs никогда не производит оборудование, в котором заземление сигнала и заземление шасси находятся рядом. Благодаря разделению сигнального заземления и защитного заземления соединение устройств вместе никогда не должно вызывать проблем с контуром заземления; однако не все производители придерживаются такого подхода.

Что теперь

Как только вы поймете, что вызывает контуры заземления, они должны с некоторой настойчивостью и усилиями перестать быть проблемой. В максимально возможной степени вам потребуется раздельное заземление, возврат сигналов и экранирование низкоуровневых кабелей.

Несимметричные кабели до сих пор остаются нормой потребительского аудио, несмотря на присущие им недостатки. В системах с очень небольшим количеством компонентов соединения типа RCA работают достаточно хорошо, но по мере того, как системы (особенно аудио/видеосистемы) становятся более сложными, их успешная реализация становится проблематичной. Если вы прокладываете несбалансированные кабели, всегда используйте двухжильный экранированный провод. Использование более распространенного одиночного проводника внутри экрана требует, чтобы вы объединили возврат сигнала и экранирование с одним и тем же проводом; тем самым нарушая предпочтительный протокол.

Экраны должны препятствовать попаданию паразитных шумов на входы компонентов; общий или обратный сигнал является частью пути сигнала, двумя противоположными задачами. Из-за этих отдельных задач ваши кабели должны быть направленными, а экраны должны быть

.
перегорания предохранителя. Работа без заземления не приведет к автоматическому поражению электрическим током, но сделает это гораздо более вероятным, если что-то пойдет не так в вашей системе.

Многие известные авторитеты предлагали переполяризовать ваше оборудование, инвертировав шнур питания, таким образом, поменяв местами горячие и нейтральные соединения питания. Не делайте этого . На практике это может немного уменьшить шум, связанный с блоком питания, но есть и обратная сторона. Если перевернуть шнур питания, внутренний предохранитель и выключатель питания будут подключены к нейтральной линии электропередачи (прощай, защита). В случае аварии в результате страховые компании будут смеяться над вашими наследниками!

Если мы не можем разделить сигнальные земли и земли безопасности, наш единственный выход — сделать их как можно более похожими путем тщательной настройки сетевого питания и земли безопасности. Существует ряд методов распределения мощности, предназначенных для уменьшения или, по крайней мере, сведения к минимуму проблем с контуром заземления. Наиболее распространенный метод называется звездным распределением. В звездообразном распределении точка выбирается как произвольный потенциал земли с наименьшим потенциалом. С этого момента излучаемая в стольких направлениях мощность будет достигать всех взаимосвязанных компонентов. Тогда все заземления безопасности будут возвращаться к главному заземлению безопасности в этой общей точке. Эти заземляющие соединения по схеме «звезда» должны быть выполнены из толстого провода, и все плечи звезды должны быть одинаковой длины и одинакового сечения.
