Водосточной системе строения отводится далеко не последняя роль. Она делает завершенным внешний вид здания и выполняет предназначенную функцию — сбор и отвод талых и дождевых вод и со скатной крыши, и с пологой. При этом вода отводится не только с кровли, но и от других элементов строения, например, от стен и фундамента. Правильно сделанный отвод воды с крыши позволит избежать разрушения фундамента здания и отмостки.

Виды водостоков

Системы водоотвода с крыши классифицируются по определенным признакам:

• Организация водостока. Согласно этому признаку система может быть внутренней и наружной. В первом случае она встраивается в стены дома или внутри помещения, второй вид предполагает крепление элементов водостока на фасадах строений. Наружный водосток может использоваться для всех крыш со скатами, внутренний водосток на скатной крыше не устанавливается, он предназначен для организации сбора и отвода воды только на плоских перекрытиях.
• Материал изготовления. Водосточная система может быть выполнена из пластика или металла.
• Способ соединения элементов. Так как система состоит из нескольких элементов, то для их соединения необходимо использовать или специальный клеевой состав или резиновые уплотнители. Только в этом случае ливневые системы водоотведения с крыши могут быть надежно герметизированы.

Системы наружного типа

Наружные водосточные системы представляют собой элементы для свободного движения воды, расположенные на фасаде здания. Конструкция водостока подбирается в соответствии с конструктивными особенностями здания.

Устройство водосточной системы кровли наружного типа предполагает наличие следующих элементов:

• Желоб, который устанавливается с определенным уклоном.
• Воронка для приема воды, стекающей по желобам.
• Сливная труба, направляющая поток воды вниз.

При установке воронок важно выдержать расстояние между ними 20-25 см, причем для нормального функционирования на одну воронку должно приходиться до 10 метров желоба.

Желоба и трубы для слива воды

Одним из элементов наружного водостока являются желоба, которые делятся на несколько видов:

• Устройство водосточных желобов карнизного типа выполняется вдоль карнизного свеса.
• Парапетные желоба монтируют между парапетными стенами.
• Разжелобковые элементы предназначены для направления воды к парапетным желобам.

Помимо этого желоба могут быть следующей формы:

• Полукруглые элементы — это самый популярный вариант.
• Прямоугольные желоба отличаются хорошей пропускной способностью, поэтому в большинстве случаев используются там, где отмечается повышенный уровень осадков.
• Рельефный желоб способствует задержанию грязи, листьев и другого мусора, защищая весь сток.

Рассматривая сточные трубы наружного водостока скатной кровли, можно отметить, что они также могут иметь прямоугольную и круглую форму. При выборе системы важно, чтобы труба и желоб имели одинаковую геометрию.

Сечение водосточной трубы

Совет: Используйте наши строительные калькуляторы, и вы выполните расчеты строительных материалов быстро и точно.

Форма сечения водосточной трубы зависит от общей площади сбора воды, причем соотношение площади и диаметра трубы регламентируется соответствующим нормативным документом.

Согласно ГОСТ площадь сбора воды более 200 м² подразумевает использование системы с квадратным сечением.

Для поверхностей малой площади диаметр водосточной трубы подбирается по следующей схеме:

• Площадь сбора воды менее 30 м² должна оснащаться системой, сточная труба которой имеет диаметр 8 см.
• Для площади, не превышающей 50 м², достаточно установить водосток с трубой сечением 9 см.
• Если площадь не превышает 125 м², то водосток должен иметь трубу диаметром 10 см.

Независимо от формы и размера все трубы крепятся с помощью хомутов и штырей. Эти элементы чаще всего изготовлены из металла, поэтому перед установкой их необходимо обработать антикоррозийным средством.

Материал для изготовления водосточной системы

В большинстве случаев водостоки со скатной кровли изготовляются из аналогичного материала, что и кровля. Основными материалами для этой цели можно назвать следующее:

• Жесть с покрытием цинка.
• Жесть с цинковым покрытием и дополнительным защитным слоем полимера.
• Медь или алюминий.
• Пластик.

Особенности установки желобов

Водосточная система должна устанавливаться по определенным правилам и с учетом некоторых особенностей:

• При самостоятельной установке водосточной системы важно выдержать расстояние между стеной и сливной трубой не меньше 5 см. В противном случае стена будет постоянно контактировать с влажной трубой.
• Водосточная система, особенно желоба, должна монтироваться с определенным уклоном в сторону воронок. Благодаря такой конструкции вода будет беспрепятственно стекать по желобу, не скапливаясь и не переливаясь через края желоба.
• Установка скрытого водостока на скатной кровле подразумевает монтаж системы за облицовочным слоем или навесными панелями.
• Места стыков и креплений должны быть герметичными. Для этой цели пользуются специальным клеем, методом холодной сварки и резиновыми уплотнителями.

Выбирая тот или иной вариант герметизации, следует изучить достоинства и недостатки каждого из них:

• Резиновые элементы устойчивы к механическим воздействиям и хорошо герметизируют систему водостока. Но стоит учитывать их чувствительность к высокой и низкой температуре, а для их нормального функционирования необходима средняя температура.
• Соединение с помощью клея также надежно и герметично, но демонтаж такой системы невозможен.
• Холодная сварка — это наиболее надежное и герметичное соединение, но изменение линейных размеров элементов системы приводит к растрескиванию мест соединения.

Следовательно, способ стыковки элементов водостока выбирается исходя из определенных условий эксплуатации.

Технологические этапы устройства системы

Монтажные работы по устройству водостока начинаются с определенных расчетов.

• Для начала определяют длину желобов, для этого следует здание по периметру.
• Затем отмечаются места, где планируется размещение воронок.
• Следующим шагом устройства системы сбора и отвода воды установка и фиксация держателей для желоба или специальных крюков. При этом следует учитывать, что крепление для пластиковых труб должно располагаться на расстоянии 60 см друг от друга. Для металлических или комбинированных систем держатели или крюки размещаются с шагом 30 см.
• Далее выполняют крепление воронок.
• После этого желоба укладывают в установленные держатели.
• Теперь необходимо закрепить соединения водосточной системы. На этом этапе важно, чтобы элемент соединителя располагался в месте стыка соединяемых желобов.
• Завершением работы является установка труб, угловых элементов и заглушек.

Выполняя соединение желобов, следует помнить, что торцы не должны плотно прилегать друг к другу, необходимо обязательное наличие температурного зазора. Особое внимание в этом плане нужно уделить металлическим элементам.

Монтаж системы водостока скатной крыши

Выбрав материал для водосточной системы, и рассмотрев этапы устройства водостока со скатных крыш, можно переходить к непосредственной установке элементов.

Началом работы можно назвать установку воронок, но это лишь в том случае, если эти элементы крепятся непосредственно на кровлю с использованием кронштейнов или других крепежных приспособлений. Когда по инструкции предполагается крепление воронок к желобам, работу следует начинать с крепления кронштейнов.

При выполнении подобных действий необходимо выдерживать расстояние между креплениями и создать определенный угол наклона. Для этого после установки первого крепления, который будет расположен на самом большом расстоянии от воронки, к нему привязывают один конец веревки. Другой ее конец фиксируют на воронке. По этому ориентиру устанавливают остальные крепежные элементы.

Установив держатели, начинают непосредственное устройство желобов на кровле. Начальной точкой установки должна стать воронка. Места, где стыкуются кромки, необходимо тщательно загерметизировать, выбрав один из подходящих вариантов.

При наличии выступающих углов здания необходимо использовать специальные угловые элементы, форма которых упрощает соединение желобов в сложных местах.

Открытые торцы желобов закрывают, используя специальные заглушки.

На последнем этапе устройства водосточной системы занимаются установкой сливных труб, приняв за начальную точку закрепленную воронку. В процессе установки стоит контролировать минимальное расстояние от стены до трубы. Сливные элементы крепят к стенам с помощью хомута и муфты, располагая их с шагом 2 метра.

Установка сливных труб должна проводиться по следующим правилам:

• Крайняя точка сливной трубы должна располагаться на расстоянии 30 см от поверхности отмостки.
• При установке линейного водостока от отмостки до сливного элемента трубы должно быть расстояние не меньше 15 см.

Если в процессе монтажа водосточной системы возникла необходимость резки элементов, то следует придерживаться таких рекомендаций:

• Металлические изделия не следует резать болгаркой, так как при этом нарушается слой, защищающий металл от коррозии. Чтобы избежать возникновения такой проблемы, лучше воспользоваться ножницами по металлу.
• Для резки пластиковых элементов водостока вполне подойдет ножовка по металлу или болгарка. Выполняя какие-либо действия с элементами из пластика, необходимо контролировать температурный режим, так как с таким материалом можно работать только при плюсовой температуре.

Устройство водоотвода крыши | Расчет водосточной системы

org/BreadcrumbList»>
• Главная
• Строим дом
• Своими руками
• Крыша

В ходе строительства загородного дома очень важным является грамотная организация водоотвода. В противном случае осадки будут попадать на стены постройки, проникать под фундамент, что, конечно же, отрицательно скажется на прочности конструкции дома. Многие специалисты полагают, что водоотвод является одним из наиболее важных условий долговечности строения.

С давних времен альтернативой современным водоотводным системам служили широкие отвесы крыш, которые отводили воду за пределы фундамента на определенное расстояние. Дома, оснащенные карнизами, почти на уровне роста человека, и большими высоким крышами в стиле альпийских шале, и сегодня встречаются среди элитных построек.

Данные проекты весьма привлекательны своими необычными для наших широт архитектурными формами. Однако и для таких домов необходимо организовывать водоотвод, т.к. вода, стекающая медленно, но уверенно с крыши, размывает вокруг постройки грунт и создает нежелательные русла. Вследствие этого внешний облик всего участка портится.

Водосточная система и факторы воздействия

Любая система водостока включает:

• вертикальные водосточные трубы,
• горизонтальные желоба,
• воронки,
• соединительные детали,
• крепежные элементы.

Во многом эффективность водоотвода определяется конструкцией желобов. Для горизонтальных желобов большинством производителей водосточных систем применяются специальные направляющие (реданы). Данные элементы ускоряют проход воды и препятствуют ее разбрызгиванию.

Стоимость всей системы водоотвода может составить около 20% затрат на материалы кровли, и зависит от площади кровли, ее геометрической формы и от высоты здания. Конечно же, на цену влияет и вид материала, из которого выполнены детали системы. Более сложная конфигурации крыши также делает устройство водоотвода более дорогостоящим.

На что нужно обращать внимание при выборе водоотвода

Осуществляя выбор системы водоотвода необходимо в первую очередь уделять внимание ее внешнему виду и качеству. Современные водостоки выполняют в основном из высококачественного пластика, стали оцинкованной, стали, оснащенной многослойным покрытием, цветных металлов.

На рабочую поверхность водостока оказывает механическое воздействие не только воды, но и разнообразного мусора в виде абразива от некоторых разновидностей кровельных материалов (сланцы, черепица с базальтовой крошкой и т.п.), веточек деревьев.

В связи с этим для всех внутренних поверхностей, которые участвуют в водоотводе, нужны высококачественные покрытия, обладающие устойчивостью к механическому износу. Вода, как известно, и камень точит. Что уж тут говорить о незащищенных поверхностях, в особенности, если вместе с потоком воды будет попадать и мелкий абразив.

Качественная система водоотвода должна служить не менее 50 лет либо столько же, сколько и кровельный материал крыши.  Если кровля более долговечная (медная, сланцевая, цементно-песчаная, керамическая), то для нее подбирают соответствующую систему водопровода.

Расчет водосточной системы

При расчете площади водосбора учитывают общую площадь скатов крыши, а также высоту здания. Размеры и форма водосточных труб определяется площадью водосбора, высотой здания, его стилем и архитектурой фасада. Если у труб проходимость окажется недостаточной, то при наполнении водой они могут просто сорваться с креплений и обвалиться вниз.

Например, для хорошего стока вод с крыши площадью около 90 м² нужна труба диаметром 80 мм. С увеличением диаметра трубы увеличивается и ее пропускная способность, но не пропорционально. К примеру, труба с диаметром 100 мм рассчитана на площадь кровли 140 м². Это на 60% больше, нежели 80 мм труба. Если площадь крыши составляет 220 м², то для нее будет достаточно трубы с диаметром 125 мм. Такой диаметр уже на 150% превышает расчетную нагрузку труб диаметром 80 мм.

Степень эффективности водосбора желоба можно увеличить, если расположить воронку поближе к его центру. Желоб должен иметь уклон в сторону воронки. Угол уклона должен составлять 10 градусов. Данный уклон при десятиметровой протяженности желоба будет для наблюдателя практически незаметным.

Установка водосточной системы

Начинать работы по сборке системы водостока можно только после обработки лобовой доски, защищающей стропила, влагостойкими составами и краской. Водосток, закрепленный на этой лобовой доске, будет полностью повторять ее форму. В связи с этим доска должна быть максимально ровной, без перекосов.

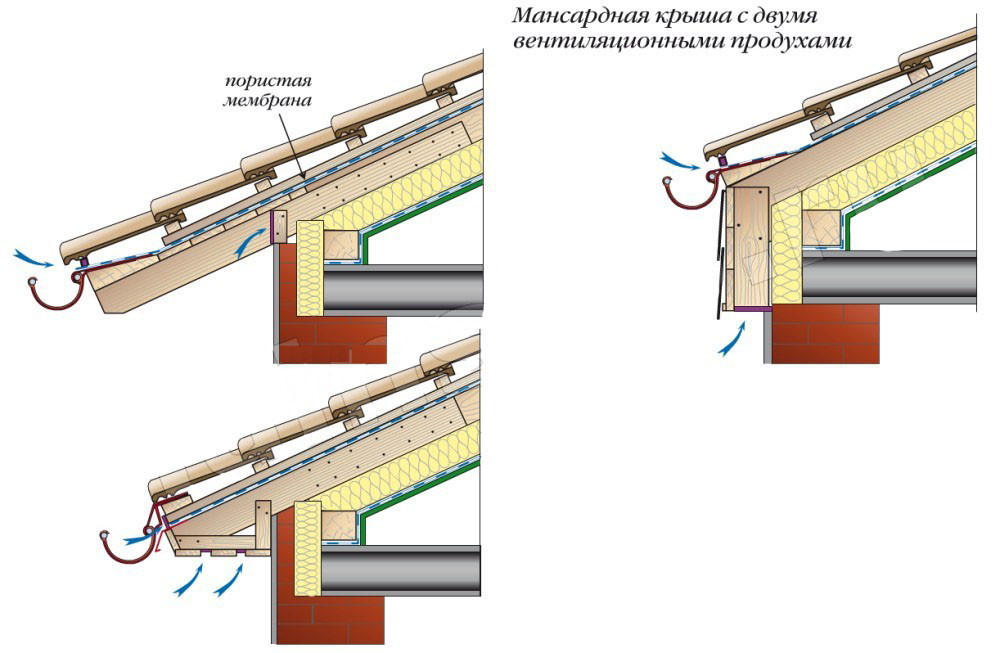

Края кровли должны заходить на желоб не меньше, чем на 1/3 от его диаметра. Кроме того, расстояние от желоба к плоскости кровли должно составлять от 25 мм до 30 мм. После выполнения разметки устанавливают первый, а также последний кронштейн желоба. Затем между ними натягивают шнур и по его уровню устанавливают все промежуточные элементы.

Пластиковые водостоки

Водостоки из ПВХ по соотношению цены и качества можно считать наиболее оптимальным вариантом. Эти изделия не выгорают под воздействием ультрафиолета, не разрушаются под воздействием множества циклов «холод-тепло» (стабильны от +50⁰С до -40⁰С), не трескаются на сильных морозах.

Кроме того, они хорошо поглощают шумы, легковесны, легко монтируются и способны восстанавливать форму после деформационной нагрузки.

При температурных перепадах в 100 градусов пластиковые водостоки меняют свои линейные размеры в пределах 0,07см на один метр длины. Расчетный температурный диапазон превышает среднегодовой в пять раз. Так, от зимы к лету десятиметровый карниз будет менять свои линейные размеры на 0,35 см.

Виды вариантов соединения

С целью компенсации расширений в системах применяют соединения двух типов:

• клеевое,
• бесклеевое.

При бесклеевом варианте используются резиновые уплотнители, которые прокладывают на стыках с муфтами, воронками, на угловых элементах, обладающих маркировкой «устанавливать до отметки» и показывающих установку края желоба.

При клеевом варианте соединения используют специальные компенсационные элементы. В ходе сборки системы применяют клей-расплав, который выполняет не только соединительную, но и герметизирующую функцию. Клеевые системы нуждаются в особом внимании к протяженности водостока.

Если длина желоба составляет больше 12 метров, то в систему рекомендуется включать дополнительные компенсационные вставки. Здесь также надо учитывать и температуру окружающей среды. При этом пользуются отметками на компенсаторах – в жаркий период необходимо, чтоб маркеры были смещены в направление расширения.

Ошибки при установке ПВХ-водостоков

В процессе установки ПВХ-водостоков могут быть допущены следующие ошибки:

• если расстояние меж горизонтальными кронштейнами составляет больше 600мм, то в теплый период года это приведет к провисанию желоба;
• обратное соединение труб (т. е. раструбом вниз) чревато возникновением протечек;
• игнорирование маркеров расширения приведет к выпадению секций желобов;
• при сильной фиксации вертикальных труб создается препятствие их естественному расширению.

Водостоки из оцинковки

Подавляющий объем оцинкованных водостоков, не имеющих дополнительного защитного покрытия, выпускается отечественными производителями. У данной разновидности продукции имеется свой покупатель – в основном, дачники и жители сел. Благодаря доступной цене оцинкованных водостоков, спрос на них стабилен.

Стальные водостоки с многослойным покрытием

Для изготовления водостоков гораздо лучшим материалом является листовая оцинкованная сталь, оснащенная покрытием из:

• полиизола,
• пурала и иных полимеров.

В таких водосточных системах прочность металла объединена с высокой коррозионной стойкостью пластика. Они замечательно дополнят кровли, устроенные из металлочерепицы. Еще одним их достоинством является малая подверженность расширению в ходе сезонных изменений температуры.

Нюансы конструирования

Нюансы конструирования и расчета металлических водостоков:

• между горизонтальными кронштейнами расстояние должно составлять 600 мм — 900 мм;
• между вертикальными кронштейнами расстояние должно составлять 1900 мм;
• в тех местах, где соединяются детали системы, нужен дополнительный кронштейн;
• в замках стыки желобов необходимо обработать герметиком;
• стыки желобов с прямоугольным сечением дополнительно скрепляются заклепками.

Водостоки из цветных металлов

Наиболее качественными и дорогостоящими считаются водостоки из алюминия, меди и титан-цинка. Данные элитные изделия у нас распространены не более, нежели дорогостоящий кровельный материал элит-класса. Водостоки из меди являются атрибутом богатого загородного дома. Покрываясь со временем патиной, они смотрятся весьма эстетично.

Они великолепно сочетаются с натуральной кровельной черепицей, салнцем и медью, подчеркивая при этом благородность и эксклюзивность данных материалов. Детали медных водостоков могут быть соединены пайкой, что позволяет воплощать разнообразные архитектурные замыслы.

Статьи о крышах в загородных домах

• Разновидности и элементы водосточных систем
• Возведение крыши загородного дома
• Устройство крыши
• Типы крыш
• Что выбрать для кровли: шифер либо ондулин?
• Покраска кровли загородного дома
• Монтаж ондулина
• Технология создания мягкой кровли из стеклоизола
• Технология монтажа гибкой черепицы
• Монтаж фартука вентиляционной трубы
• Кровля из металлочерепицы
• Кровля из камыша
• Устройство кровельного «пирога»
• Закрепление коньковой черепицы
• Монтаж керамической черепицы
• Изготовление и монтаж кровли из дранки
• Фальцевая кровля
• назад в раздел «Строительство дома своими руками»

Как определить размеры желобов и водосточных желобов

Пятидюймовые водосточные желоба типа К или 6-дюймовые полукруглые водосточные желоба, наиболее распространенные размеры для жилых помещений, способны выдержать осадки в большинстве домов в большинстве районов страны. Но дома с большими крутыми крышами или те, которые расположены в климате, склонном к сильным ливням, могут нуждаться в более широких желобах и дополнительных водосточных желобах, чтобы дождевая вода не переливалась через край.

Желоба какого размера мне нужны?

Чтобы выяснить, какой размер желоба вам нужен, сначала вам нужно рассчитать площадь водосбора желоба в квадратных футах. Для простой двускатной крыши вам нужно будет сделать всего два расчета, по одному для каждого ската. Шатровые крыши и пересекающиеся крыши имеют несколько граней, и для них вам нужно будет сложить площадь (длина х ширина) каждой поверхности в зоне водоотвода, чтобы получить общую площадь в квадратных футах.

Как рассчитать размер желоба?

Поправка на уклон и осадки

Как только вы узнаете общую площадь водоотвода для каждого водосточного желоба, вам необходимо выполнить поправку на следующие два фактора:

1. Фактор уклона крыши Чем круче скат крыши, тем больше дождевой воды, наносимой ветром, она может собрать. Вы можете измерить уклон с помощью 2-футового уровня и рулетки: приложите один конец уровня к крыше, выровняйте его, а затем измерьте расстояние между крышей и нижней частью уровня в его середине, что дает вам 12-дюймовый пробег. Например, 5-дюймовый зазор — это шаг 5 из 12. Как только вы узнаете уклон, вы можете найти свой коэффициент уклона крыши в таблице ниже.

Уклон крыши / Коэффициент уклона крыши

• 12 дюймов 12 или выше 1,3
• 9 дюймов от 12 до 11 дюймов 12 1,2
• 6 дюймов от 12 до 8 дюймов 12 1,1
• от 4 дюймов 12 до 5 дюймов 12 1,05
• От плоского до 3 дюймов 12 1

2. Максимальная интенсивность дождя

Бюро погоды США регистрирует максимальное количество осадков, которое может произойти за 5-минутный период, в дюймах в час, для различных регионов. Чем выше сумма, тем больше должен быть водосток, чтобы его не захлестнуло во время урагана.

Размеры желобов

Умножьте площадь дренажа на коэффициент уклона крыши и интенсивность осадков, чтобы узнать скорректированную площадь в квадратных футах. Затем используйте информацию ниже, чтобы узнать, какой размер желоба вам нужен. (Если для различных водосточных зон крыши требуются водосточные желоба разного размера, выберите самый большой.)

Полукруглый

• 5 дюймов, 2500 квадратных футов
• 6 дюймов, 3840 квадратных футов

Например: Дом в Чикаго имеет крышу, фактическая площадь дренажной площади которой составляет 1000 квадратных футов. Фактор шага 6 из 12 (1,1), умноженный на 1000, дает эффективную площадь 1100 квадратных футов. Умножение этого числа на местную максимальную интенсивность осадков (6,8 дюйма в час) дает скорректированную площадь в 7 480 квадратных футов. Следовательно, эта крыша должна быть оснащена 6-дюймовыми водосточными желобами типа K.

Дополнительная вместимость

Что делать, если сток не соответствует стандартному водосточному желобу? У вас есть три варианта:

1. Получите 7- или 8-дюймовые желоба. Они будут стоить дороже и, вероятно, потребуют индивидуального заказа через профессионального установщика.
2. Увеличить шаг желоба. Стандарт составляет около ¼ дюйма на 10 футов. Увеличение шага увеличивает пропускную способность желоба, но желоб может выглядеть криво в течение длительного времени.
3. Добавить водосточные трубы. В приведенных выше рекомендациях предполагается, что через каждые 40 футов установлены водосточные трубы надлежащего размера. Как и в случае желобов, пропускная способность водосточной трубы должна соответствовать или превышать ожидаемый сток. Используйте таблицу ниже, чтобы выяснить, сколько дополнительных водосточных труб вам нужно. Например, добавление прямоугольного водосточного желоба 2 на 3 увеличивает пропускную способность вашего водосточного желоба на 600 квадратных футов площади дренажа.

Прямоугольный

• 2 на 3 дюйма = 600 квадратных футов
• 3 на 4 дюйма = 1200 квадратных футов

Круглый

• 3 дюйма = 706 квадратных футов
• 4 дюйма = 1255 квадратных футов

Информация предоставлена ​​ Национальной ассоциацией подрядчиков по обработке листового металла и кондиционеров (SMACNA) , организацией по установлению стандартов, базирующейся в Шантийи, Вирджиния.

Durchstöbern Sie 16.606

желоб крыши Stock-Photografie und Bilder. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

Sortieren nach:

Am beliebtesten

nahaufnahme der hausregenrinne verstopft mit bunten blättern, die von bäumen im herbst dead. konzept der hausverhauptung und reparatur — водосточные желоба стоковые фото и изображения

Nahaufnahme der Hausregenrinne verstopft mit bunten Blättern,…

Landschaft, keine Menschen

ecke des hauses mit neuem grauem metallziegeldach und regenrinne. metallisches rinnensystem, dachrinnen und entwässerungsrohr außen — водосточные желоба, фотографии и изображения

Ecke des Hauses mit neuem grauem Metallziegeldach und Regenrinne.

hand mit handschuh herbstblätter aus der rinne entfernen — водосточные желоба стоковые фото и фотографии

Hand mit Handschuh Herbstblätter aus der rinne entfernen

Arbeiter, Die Reinigung Haus rinne von laub und verschmutzungen — крыша водосточной точек сток -фотос и Bilder

Arbeiter, Die reinigung Haus rinne von laub undchmutzungen

Leerstehendes fachwerkhaus — rows wrets -fotos undchmutserne

Leerstehendes fachwerkhaus — rows wret -fotos und bilders

leerstehendes fachwerkhaus — roof -werctos undchmundlesles hater -undchmoslesles

. nahaufnahme der rain aluminiumrinne — водосточные желоба stock-fotos und bilder

Nahaufnahme der Rain Aluminiumrinne

Dachdecker, Bauarbeiter beim Falten einer Metallrinne, Aluminiumrinne, Nahaufnahme

ecke des hauses mit fenstern, neuem gruem metallziegeldach und regenrinne. metallisches rinnensystem, dachrinnen und entwässerungsrohr außen — roof gutter stock-fotos und bilder

Ecke des Hauses mit Fenstern, neuem grauem Metallziegeldach und…

dachrinne auf neuem fliesendach — roof gutter stock-fotos und bilder

Dachrinne auf neuem Fliesendach

entwässerungsrohr. Hintergrund mit kopierraum für text — водосточные желоба стоковые фотографии и изображения

Entwässerungsrohr. Hintergrund mit Kopierraum für Text

Entwässerungsrohr. Hintergrund mit Kopierraum für Text oder Inschrift

auf dem dach — водосточные желоба, стоковые фото и изображения

Auf dem Dach

dachrinne auf neuem fliesendach — водосточные желоба, стоковые фото и изображения

Dachrinne auf neuem Fliesendach

, 90 neudemachrinne Z die reinigung der rinnstein — желоб крыши стоковые фотографии и изображения

Mann, die Reinigung der Rinnstein

verbinder kunststoff tropfen rinnen auf dem dach — водосточные желоба стоковые фотографии и изображения

Verbinder Kunststoff Tropfen Rinnen auf dem Dach

Stecker Kunststoff-Tropfrinnen auf dem Dach, Nahaufnahme

kunststoff-regenrinne — roof gutter stock-fotos und bilder

Kunststoff-Regenrinne

regenrinne mit tropfkante — roof gutter stock-fotos und bilder

Regenrinne mit Tropfkante

Regenrinne mit Tropfkante aus Zinkblech auf einem neu gebauten Haus. Im Hintergrund ein Gerüst mit einem Sicherheitsnetz.

der mensch legt ein rinnennetz an die regenrinne, um die rinne vor blättern zu schützen. — водосточные желоба стоковые фото и изображения

Der Mensch legt ein Rinnennetz an die Regenrinne, um die Rinne…

rostfreier wasserrost abfluss, kies, steine ​​und grüner rasen blick von oben — водосточные желоба stock-fotos und bilder

Rostfreier Wasserrost Abfluss, Kies, Steine ​​und grüner Rasen. ..

Rinnenablaufrost, Abdeckung, Gitter in der Nähe der Hauswand auf dem Rasen. Bodenabläufe — Каналабдекунг. Edelstahl Wasserrost Abfluss, Kies, Steine ​​und grünes Gras.

verbinder kunststoff tropfen rinnen auf dem dach — водосточные желоба стоковые фотографии и изображения

Verbinder Kunststoff Tropfen Rinnen auf dem Dach

Stecker Kunststoff-Tropfrinnen auf dem Dach, Nahaufnahme

arbeiter installieren regen rinnstein guard blatt Shield — желоб крыши stock-fotos und bilder

Arbeiter installieren Regentunung0 Rinnstein Guard Blatt03 Shield dachrinnen» — водосточные желоба, фото и фото

Natur, «Hauswartungen, Reinigung Dachrinnen»

weiße kunststoff-regenrinne des daches des hauses. винил-регенрин и фаллор. — водосточные желоба стоковые фото и изображения

weiße Kunststoff-Regenrinne des Daches des Hauses. Vinyl-Regenrinn

nahaufnahme einer verstopften dachregenrinne voller trockener blätter und darin wachsender pflanzen mit selektivem fokus — roof gutter stock-fotos und bilder

Nahaufnahme einer verstopften Dachregenrinne voller trockener Blät

sommer starkregen sturm wasser überlaufen dachrinnen — roof gutter stock-fotos und bilder

Sommer Starkregen Sturm Wasser überlaufen Dachrinnen

auftragnehmer anpassen kunststoff rinnstein schienbeinschoner — водосточные желоба стоковые фотографии и изображения

Auftragnehmer anpassen Kunststoff Rinnstein Schienbeinschoner

Auftragnehmer, der Kunststoffrinnenschutzvorrichtungen einstellt, damit sie passen.

roof_icicle — roof gutter stock-fotos und bilder

Roof_Icicle

starker Schneefall auf dem Dach mit Eiszapfen

regenrinne aus metall — roof gutter stock-fotos und bilder

Regenrinne aus Metall

Metallziegeldach und Regenrinne im Winter

dachrinne aus rostfreien platten in weißer farbe regenwasserabflussrohr nah an der ecke des gebäudes mit keramikfliesenfassade, niemand. — водосточные желоба стоковые фото и изображения

Dachrinne aus rostfreien Platten in weißer Farbe…

Dachrinne aus rostfreien Platten von weißer Farbe Regenwasserablaufrohr Nahaufnahme an der Ecke des Gebäudes mit Keramikfliesenfassade, niemand.

dachrinne auf neuem ziegeldach — roof gutter stock-fotos und bilder

Dachrinne auf neuem Ziegeldach

nahaufnahme einer neu installierten dachrinne im zuge von klempnerarbeiten während der dacheindeckung — roof gutter stock-fotos und bilder

Nahaufnahme einer neu installierten Dachrinne im Zuge von..

Nahaufnahme einer neu installierten Dachrinne im Zuge von Klempnerarbeiten während der Dachdeckerei

regen rinnstein guard blatt und schmutz shield — roof gutter stock-fotos und bilder

Regen Rinnstein Guard Blatt und Schmutz Shield

Eine Hausregenrinne mit einem Blatt- und Schmutzschild installiert, um zu verhindern, dass Blätter die Dachrinne verstopfen und die jährliche Reinigung überflüssig wird.

regenwasser ernte flache symbole. векторная иллюстрация символ энтальтена — фасс, эдельшталь-водохранилище, рор, рекуперация, дренажный глиф силуэт пиктограмма для переработки отходов. schwarze farbe — желоб сток-графика, -клипарт, -мультфильмы и -символ

Regenwasser Ernte flache Symbole. Vektor-Illustration enthalten…

mann auf einer leiter reinigt hausrinnen — желоб крыши stock-fotos und bilder

Mann auf einer Leiter reinigt Hausrinnen

haus dachrinnen fallrohr dach soffit abstellgleis faszie — gutter stock-fotos und bilder 900achrinnen Soffit Abstellgleis Faszie

Blick auf Hausdachlinien mit Dachrinne, Faszie, Fallrohr und Abstellgleis.

mann ausführen fährt von guttering-of-house — водосточные желоба стоковые фотографии и изображения

Mann ausführen fährt von Guttering-Of-House

heraustropfen rinnstein — roof gutter stock-fotos und bilder

Heraustropfen Rinnstein

blockierte dachrinne voller herbstlich getrockneter blätter und trümmerverstopfung in texas, amerika — roof gutter stock-fotos und bilder

Blockierte Dachrinne voller herbstlich getrockneter Blätter und. ..

Verstopfte Dachrinne in der Nähe von Dachschindeln des Wohnhauses voller getrockneter Blätter und schmutziger Notwendigkeit, aufzuräumen. Verstopftes Abflussrohr auf dem Dach. Dachrinnenreinigung und Hauswartungskonzept

nahaufnahme von einem mann ersetzt guttering auf außenansicht des hauses — gutter stock-fotos und bilder

nahaufnahme von einem Mann ersetzt Guttering auf Außenansicht… водосточные желоба стоковые фото и фото

Gefrorene Rinne im Winter vom Dach bis zum Boden vor dem…

hand mit handchuh herbstblätter aus der rinne entfernen — водосточные желоба стоковые фото и фото

Hand mit Handschuh Herbstblätter aus der Rinne entfernen

Hand mit Handschuh Herbstlaub aus der Dachrinne entfernen

im herbst lässt regen dachrinne reinigung aus. dachrinne reinigungstipps. — стоковые фото и изображения

Im Herbst lässt Regen Dachrinne Reinigung aus. Dachrinne…

herbstlaub blockiert eine regenrinne und muss entfernt werden — водосточные желоба стоковые фото и изображения

Herbstlaub blockiert eine Regenrinne und muss entfernt werden

dachrinne mit fallrohr auf dem dach eines hauses. — водосточные желоба стоковые фото и изображения

Dachrinne mit Fallrohr auf dem Dach eines Hauses.

Dachrinne mit Fallrohr auf dem Dach ein Haus.

eiszapfen und Liefern Schnee überhängenden Einem Dach — Крыша водосточный водосточный опор Geschäftshaus

holzhütte mit weißer regenrinne und daunenrohr und mit schnee beecktes fliesendach auf blauem himmel — водосточные желоба стоковые фотографии и изображения

Holzhütte mit weißer Regenrinne und Daunenrohr und mit Schnee…

neue dachrinne und downpipe — водосточные желоба stock-fotos und bilder vor blättern zu schützen. — водосточные желоба сток-фото и фото

Der Mensch legt ein Rinnennetz an die Regenrinne, um die Rinne…

ecke des hauses mit neuem gruem metallziegeldach und regenrinne, die im winter mit schnee beeckt ist. metallisches rinnensystem, rinnen- und entwässerungsrohr außen — водосточные желоба стоковые фото и изображения

Ecke des Hauses mit neuem grauem Metallziegeldach und Regenrinne,

Ecke des Hauses mit neuem grauen Metallziegeldach und Regenrinne im Winter mit Schnee beeckt. Metallrinnensystem, Dachrinnen und Entwässerungsrohr außen

dachreinigung mit hohem druck — стоковые фото и фотографии

Dachreinigung mit Hohem Druck

Arbeiter, die das Dach mit einem Hochdruckreiniger von Moos und Schmutz reinigen. Mit einem Sicherungsseil gesichert.

arbeiter arbeiten an der montage von dach- und entwässerungssystemen. — водосточные желоба стоковые фото и изображения

Arbeiter arbeiten an der Montage von Dach- und Entwässerungssystem

ältere mann steht auf leiter und reinigt eine dachrinne — roof gutter stock-fotos und bilder

ältere Mann steht auf Leiter und reinigt eine Dachrinne

berufstätige Senioren: Ein älterer Mann steht auf einer Leiter und Reinigt eine Dachrinne eines Hauses

Reinigung des daches, der traufe, des abflussrohrs und der wand des hauses gegen den himmel — стоковые фото и изображения

Reinigung des Daches, der Traufe, des Abflussrohrs und der Wand. ..

Stromreinigung schmutzige Wand, Traufe und Dach des Hauses mit Hochdruckwasserstrahl. Reinigung мит Hochdruckwasserstrahl. Reinigungsservice Waschen der Gebäudefassade mit Druckwasser.

edelstahl-regenrinne am dach des holzhaus mit sonnenlicht hintergrund. (soft-fokus) — водосточные желоба стоковые фотографии и изображения

Edelstahl-Regenrinne am Dach des Holzhaus mit Sonnenlicht…

dachrinnenreparatur. водосточный ремонт. dachdecker auftragnehmer reparatur haus regenrinne pipe. — водосточные желоба стоковые фото и изображения

Дахринненрепаратур. Водосточный ремонт. Dachdecker …

Regenrinne Verstopft Mit Drohnenblick — Крыша водосточный желоб. entwässerungsanlage auf dem dach — водосточные желоба стоковые фото и фотографии

Holderrinne Entwässerungsanlage auf dem Dach

Reinigung der dachrinne von herbstlaub vor der wintersaison. reinigungsprozess der dachrinne. — стоковые фото и изображения водосточных желобов

Reinigung der Dachrinne von Herbstlaub vor der Wintersaison.
