Конструкция строительных лесов: Какие существуют типы строительных лесов и их технические параметры, как грамотно выбрать строительные леса

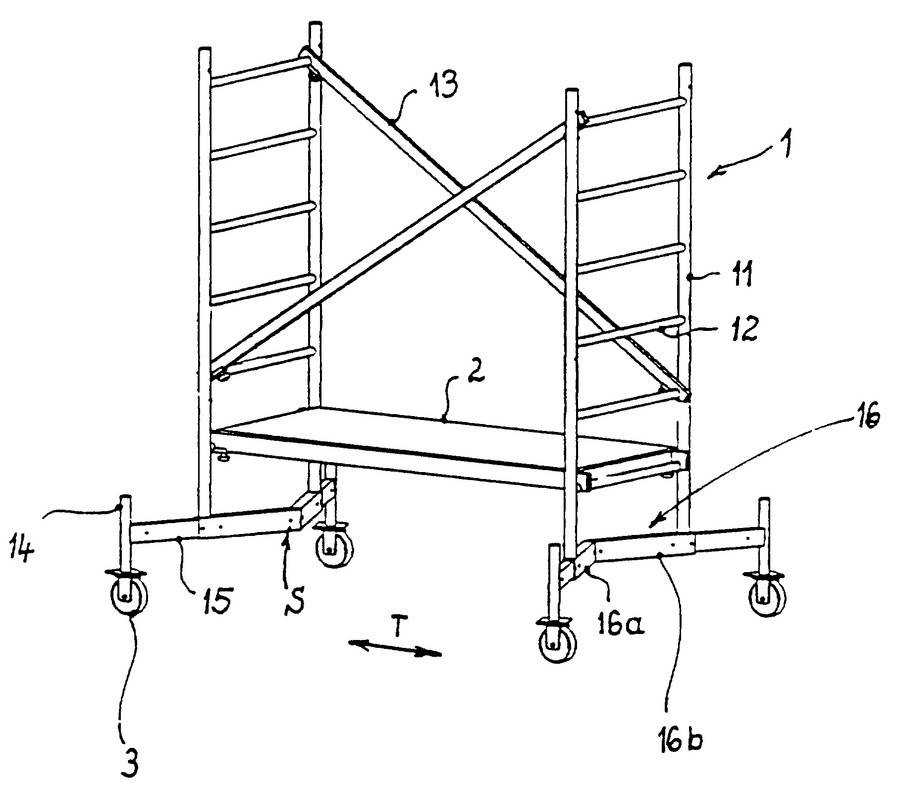

Элементы строительных лесов

Строительные леса – это дополнительное оборудование, которое обеспечивает безопасное выполнение работ по строительству и отделке стен на объекте. Конструкция позволяет создать надежные, удобные рабочие площадки, обеспечить быстрый подъем материалов или инструмента на высоту, а также проводить работы на фасадах с любой геометрией. Все элементы, из которых собираются леса, стандартизированы, легко могут быть заменены в случае выхода из строя одной детали.

Конструкция представляют собой пространственную каркасно-ярусную систему, собранную из трубчатых элементов: стоек, рам, модулей, а также продольных, диагональных связей, надежно соединенных замками. Дополнительные части обеспечивают устойчивость конструкции, безопасное передвижение по рабочей площадке.

Виды строительных лесов, их составляющие

Общая комплектация зависят от типа оборудования, способа фиксации элементов и функциональных особенностей. Все виды лесов условно различаются набором основных комплектующих деталей, но имеют общие составляющие:

• Стойки – детали, на которые монтируется несущий каркас лесов. К верхним стойкам крепятся перила, обеспечивающие безопасное нахождение рабочих на площадке;
• Диагонали – элементы, предназначением которых является создание устойчивости, жесткости конструкции по вертикали;
• Стяжки – детали, создающие необходимую устойчивость и жесткость по горизонтали;
• Настилы – являются основанием площадки, могут выполняться из рифленого металла или дерева. Они обязаны иметь антискользящую поверхность и выдерживать вес рабочих, инструмента, строительного материала;
• Лестницы – крепятся к стойкам, обеспечивают безопасное перемещение работников между ярусами лесов;
• Перила — используют в качестве ограждающих приспособлений, позволяющих безопасно выполнять монтажные работы;
• Замки – приспособления, позволяющие соединять и удерживать элементы конструкции. Рамные варианты собираются по принципу «труба в трубу», фиксируются флажковыми замками. Другие конструкции монтируются с применением клиньев, хомутов или штырей, чашек, дисков, пр. ;
• Основание – стационарные леса монтируются с применением башмаков, отвечающих за устойчивость конструкции на площадке. Мобильные вышки туры снабжены колесной базой, регулировочным и тормозным механизмами. Подвесные люльки используют в качестве опоры само здание.

Конструкционными элементами лесов также являются откидные люки для подъема/спуска оборудования, захваты, фиксирующие конструкцию на фасаде, поперечины, распорки, деревянные опорные подкладки.

Комплектующие для строительных лесов

Комплект включает дополнительные детали, необходимые для сборки оборудования и соблюдения отраслевых нормативов по охране труда в процессе строительно-монтажных работ. К таким элементам относятся съемные хомуты, деревянные настилы, поддоны для хранения материалов, ограждающие улавливающие сетки, различные комплекты крепежей. Строительные леса производитель снабжает комплектом монтажных приспособлений, их перечень и классификация имеется в паспорте оборудования.

В случае обнаружения дефекта на основных элементах строительных конструкций или их комплектующих, возможно выполнить быструю замену деталей, отслуживших рабочий резерв, заменяя их стандартными новыми. Если у вас возникли проблемы с выбором лесов, заменой их элементов или подбором комплектующих, помогут специалисты завода ДЗСЛ — производителя строительного оборудования. Мы проконсультируем вас по всем вопросам и поможем подобрать ремкомплект на конструкцию любого типа.

Сборка металлических лесов рамного и хомутового типа

Строительными лесами называют временную конструкцию, которая предназначена для проведения строительных и отделочных работ. Они могут быть деревянные или металлические. Свое название это сооружение получило благодаря тому, что раньше производство строительных лесов было основано на материалах из дерева. В настоящее время они представляют собой сложную каркасную систему, которая надежно удерживает до 250 кг/м2 веса. Это позволяет рабочим свободно передвигаться даже на высоте 100 м.

Существует несколько видов лесов: клиновые, штыревые, хомутовые и т. д. Различие между ними в основном состоит в технологии крепления. Отсюда и происходит название каждого типа конструкции. Например, собрать строительные леса штыревым методом – означает вставить металлические штыри в полые трубы-проушины, которые надежно приварены к вертикальным стойкам. Сооружение выдерживает вес до 200 кг/м2, а предельная высота – 40 м. Но самыми распространенными и востребованными лесами считаются рамные и хомутовые. О том, как их собрать и поговорим дальше.

Как правильно провести подготовку сборки строительного оборудования

Перед началом монтажных работ нужно внимательно изучить инструкцию по сборке сооружения. Руководить процессом установки должен специалист, предварительно назначенный на эту должность. Перед началом монтажа необходимо позаботиться о безопасности. Для этого зону установки лесов нужно огородить от пешеходов и проезжающего транспорта специальной лентой.

Территорию, на которой будет проводиться работа необходимо выровнять. Если леса собираются на грунтовой площадке, то нужно ее утрамбовать. Это позволит исключить усадку всей конструкции. Место проведения работ необходимо очистить от снега и грязи. Талые воды должны быть отведены. На хорошо подготовленную площадку устанавливаются подпятники, которые предназначены для придания устойчивости сооружению.

Как собрать конструкцию из металлических рам

Рамные строительные леса собираются в следующей последовательности.

• Рамы крепятся на подставки или винтовые опоры и соединяются между собой связующими перемычками. Точность по вертикали и горизонтали проверяют по уровню.
• По этой схеме монтируются остальные модули первого ряда.
• Выполняется анкерное или дюбельное крепление к стене.
• Рамы соединяются ригелями и настилами первого яруса.
• Этим же способом устанавливаются остальные секции. Ребра жесткости крепятся в шахматном порядке.
• Устанавливаются бортовые заграждения. Просматриваются сдвиги и зазоры.
• Проверяется флажковые крепления и прочность деревянного настила.

Собирается каркасная система в строгой последовательности начиная от угла здания, ведь сооружение состоит из отдельных секций, которые являются продолжением друг друга. Все элементы связи крепятся между собой флажковыми замками, что обеспечивает удобство монтажа и прочность конструкции.

Порядок установки хомутовых лесов

Хомутовая каркасно-ярусная система предназначена для отделочных, малярных и других строительных работ любой степени сложности. Хомуты, которыми скрепляются элементы бывают поворотного и неповоротного типа. Неповоротные делают сооружение более прочным и устойчивым, а поворотные позволяют осуществлять работы в обход неровностей и выступов. Правильно собрать хомутовые леса не так сложно, как кажется – главное точно следовать инструкции.

• Под деревянные подкладки устанавливаются башмаки.
• Производят монтаж стоек и полустоек на внутреннем и внешнем ряду конструкции.
• Укладываются поперечины, которые после крепятся к стене.
• Монтируют продольные трубки на наружные и внутренние ряды установленных стоек.
• На образовавшуюся платформу укладывают по одной деревянной площадке возле каждой пары стоек.
• Со щитов монтируют продольные связи первого яруса.
• Просверливаются отверстия в стене, к которым анкерами крепятся поперечные связи.
• Со щитов устанавливают заграждение, и наращивают трубы угловых стоек.
• Устанавливают щиты второго яруса, а на первом укладывают настил.
• Остальные этажи собираются в той же последовательности.

Все элементы строительных лесов соединятся хомутами. Сооружение выдерживает вес до 250 кг/м2 и может достигать высоты 60 м.

Советы от профессионалов

Перед тем как приобрести строительные леса, нужно определиться с их дальнейшим назначением, ведь каждый вид каркасно-ярусной системы имеет свои плюсы и минусы. Например, для быстрого ремонта отлично подойдет вышка тура. Эта легкая мобильная конструкция удобна для проведения небольших по объему и требующих оперативности работ.

Для более сложных и объемных строительно-монтажных работ рекомендуется использование рамных конструкций, которые легко монтируются и стоят недорого.

Если планируются обрабатывать сложные участки с балконами и прочими выпуклыми деталями, то лучше хомутовых сооружений не найти. Только в этом случае крепежные хомуты должны быть поворотными. Это откроет доступ к любым извилистым деталям фасада.

Чтобы визуально закрепить вышеперечисленные рекомендации советуем посмотреть представленное ниже видео.

Видеообзор правильного монтажа строительных лесов

Строительные леса — Строительство | Управление по безопасности и гигиене труда

1. Вопросы безопасности и гигиены труда
2. Леса

Строительные леса

Строительство

Миллионы рабочих в строительной отрасли работают на строительных лесах. Защита этих рабочих от инцидентов, связанных со строительными лесами, может ежегодно предотвращать травмы и смерти, связанные с падением со строительных лесов. Инциденты со строительными лесами, приводящие к травмам или смерти рабочих, часто являются результатом либо обшивки, либо опоры, поскальзывания рабочего, отсутствия защиты от падения или удара падающим предметом. Этих инцидентов можно избежать, если соблюдать стандарты OSHA.

Альянсы

• Строительство. Альянс программы OSHA. Это одна из основных областей стратегического плана управления OSHA.

eTools

• Строительство. ОША. Строительство может быть безопасным занятием, если рабочие осведомлены об опасностях и используется эффективная программа безопасности и охраны здоровья. Этот электронный инструмент содержит информацию, которая помогает рабочим выявлять и контролировать опасности, вызывающие наиболее серьезные травмы, связанные со строительством. Также доступно на испанском языке.
• Леса. ОША. Содержит иллюстрированные контрольные списки безопасности для определенных типов строительных лесов. Выявляются опасности, а также средства контроля, которые не позволяют этим опасностям превратиться в трагедии.

Опасности, связанные со строительными лесами, рассматриваются в специальных стандартах для строительной отрасли.

Стандарты OSHA

В этом разделе рассматриваются стандарты OSHA, преамбулы к окончательным правилам (предыстория окончательных правил), уведомления Федерального реестра (правила, предлагаемые правила), директивы (инструкции для сотрудников OSHA) и письма с разъяснениями (официальные письма с разъяснениями). стандартов), связанных со строительными лесами.

Строительная промышленность (29 CFR 1926)

• 1926 Подраздел L, Леса
  • 1926.450, Сфера применения, применение и определения, применимые к данному подразделу
  • 1926.451, Общие требования
  • 1926.452, Дополнительные требования, предъявляемые к специальным типам лесов
  • 1926. 453, Автовышки
  • 1926.454, Требования к обучению. Дополняет и уточняет требования 29 CFR 1926.21(b)(2), поскольку они относятся к опасностям при работе на строительных лесах.
  • Приложение A, Спецификации строительных лесов. Содержит необязательные рекомендации для оказания помощи работодателям в соблюдении требований подраздела L этой части.
  • Приложение B, Критерии определения целесообразности обеспечения безопасного доступа и защиты от падения для монтажников и демонтажников лесов
  • Приложение C, Перечень общенациональных согласованных стандартов
  • Приложение D, Перечень учебных тем для монтажников и демонтажников лесов
  • Приложение E, Чертежи и иллюстрации. Содержит чертежи отдельных типов лесов и компонентов лесов, а также графические иллюстрации схем раскосов и схем расстановки стяжек.
• 1926 Подчасть M, Защита от падения
  • Приложение E, Образец плана защиты от падения. Необязательные указания по соблюдению 29 CFR 1926. 502(k).
• Для получения дополнительной информации о конкретных государственных планах или других общих стандартах см. раздел «Общие отраслевые стандарты».

Государственные стандарты

Существует двадцать восемь государственных планов, утвержденных Управлением по охране труда и гигиене труда (OSHA), в которых действуют общегосударственные программы охраны труда и здоровья. Государственные планы должны иметь стандарты и программы обеспечения соблюдения, которые, по крайней мере, столь же эффективны, как OSHA, и могут иметь другие или более строгие требования.

Преамбулы к окончательным правилам

• Нормы безопасности строительных лесов

Уведомления Федерального реестра

• Стандарты безопасности для лесов, используемых в строительной отрасли. Заключительные правила 61: 46025-46075 (30 августа 1996 г.). Отчеты о том, что, хотя конкретные коэффициенты несчастных случаев не могут быть спрогнозированы для примерно 3,6 миллиона строительных рабочих, в настоящее время охватываемых подразделом L, по оценкам, из 510 500 травм и заболеваний, которые ежегодно происходят в строительной отрасли, 9750 связаны с лесами.

Директивы

• Процедуры проверки для обеспечения соблюдения Раздела L, Строительные леса. CPL 02-01-023 [CPL 2-1.23], (7 января 1997 г.). Устанавливает процедуры проверки и дает разъяснения для обеспечения единообразного соблюдения стандартов строительных лесов.

Письма с разъяснениями

• Может ли фанера использоваться в качестве материала для настила лесов поверх деревянных досок лесов; 29CFR 1926.450 и 1926.451. (18 мая 2006 г.). Определяет, что подраздел L не требует использования определенного материала для настила строительных лесов.
• Запрещают ли стандарты OSHA использование двух подъемных механизмов, подключенных вместе к одному блоку управления; требуется ли минимум два человека для нахождения на двухточечных подвесных подмостках. (25 января 2006 г.). Указывает, что работодателю будет запрещено использовать эту конфигурацию, если каждый подъемник и центральный блок управления не будут проверены квалифицированной лабораторией после того, как двигатели будут соединены вместе. В подразделе L не указывается минимальное количество работников, которое должно находиться на борту для эксплуатации двухточечных подвесных лесов.
• Требования подраздела L 1926 года «Леса» в отношении использования фанеры для изготовления настила площадок для лесов. (21 июня 2004 г.). Определяет, что все леса и их компоненты должны выдерживать без отказа собственный вес и не менее чем в 4 раза превышающую максимальную предполагаемую нагрузку, приложенную или передаваемую на них, и должны быть спроектированы квалифицированным лицом и должны быть построены в соответствии с этим проектом. .

Опасности и возможные решения

• Руководство по использованию строительных лесов. Публикация OSHA 3150 (пересмотрено в 2002 г.). Направлен на защиту рабочих, использующих леса в строительных работах. Опасности, связанные со строительными лесами, по-прежнему занимают одно из первых мест в списке наиболее часто цитируемых стандартов в строительной отрасли.
• Строительство — Карманный справочник. Публикация OSHA 3252 (2005 г.). Предоставляет опасности и решения для 10 наиболее часто цитируемых стандартов в строительстве и перечисляет строительные леса как наиболее часто цитируемый стандарт.
• Леса. ОША. Предоставляет обучающие и справочные материалы.
  • Леса. Слайд-презентация.
    • Заметки докладчика.
  • Стандарты безопасности для строительных лесов. Пересматривает существующие стандарты безопасности.
• Подъемные рабочие платформы (AWP) Советы . Альянс OSHA и Ассоциации производителей строительных лесов и доступа (SAIA). SAIA разработала памятки для AWP, которые предоставляют работникам строительной отрасли информацию для осмотра рабочего места, контрольный список для осмотра оборудования, подготовку к транспортировке, необходимую защиту от падения и планы спасения. Памятки содержат практические меры предосторожности и инструкции, которые помогут работникам снизить риски на рабочих местах:
  • Контрольный список рабочей площадки AWP (сентябрь 2013 г. )
  • Контрольный список безопасности перед запуском AWP (сентябрь 2013 г.)
  • Подготовка АРМ к транспортировке (август 2013 г.)
  • Планы спасения для использования AWP (август 2013 г.)
  • Выбор и внедрение системы защиты от падения для AWP (август 2013 г.)
• Роликовые вышки/мобильные леса: осмотр, техническое обслуживание и использование. Альянс OSHA и Ассоциации производителей строительных лесов и доступа (SAIA) (август 2013 г.). Компания SAIA разработала памятку по строительным лесам для передвижных и передвижных башен, которая предоставляет работникам строительной отрасли информацию для осмотра рабочего места, а также контрольный список для осмотра, обслуживания и использования оборудования.
• Предотвращение поражения электрическим током при работах на строительных лесах вблизи воздушных линий электропередач. Министерство здравоохранения и социальных служб США (DHHS), Национальный институт безопасности и гигиены труда (NIOSH), публикация № 91-110 (август 1991 г. ). Предупреждает рабочих об опасности поражения электрическим током при возведении, перемещении или работе с металлическими или токопроводящими лесами вблизи воздушных линий электропередач.
• Предотвращение травм и гибели рабочих в результате падения с подвесных лесов. Министерство здравоохранения и социальных служб США (DHHS), Национальный институт безопасности и гигиены труда (NIOSH), публикация № 92–108 (август 1992 г.). Рекомендует меры по предотвращению серьезных травм и падений со смертельным исходом при работе с подвесных лесов:

Дополнительная информация

Обучение

• Стандарты безопасности для строительных лесов. ОША. Пересматривает существующие стандарты безопасности.

Другие ресурсы

• Работа на открытом воздухе в теплом климате. Информационный бюллетень OSHA (сентябрь 2005 г.). Предоставляет информацию о жаре, воздействии солнца и других особых опасностях для работающих на открытом воздухе в теплом климате.
• Дополнительную информацию о страницах, связанных с безопасностью и здоровьем, см. в разделе «Дополнительные ресурсы для отрасли».

Управление охраны окружающей среды и техники безопасности

Роли и обязанности строительных лесов ›

Леса широко используются при проведении строительных и ремонтных работ. В своей простейшей форме строительные леса представляют собой любую временную приподнятую или подвешенную рабочую поверхность, используемую для поддержки рабочих и/или материалов. Существует множество типов строительных лесов, как поддерживаемых, так и подвесных. Включены общие требования ко всем лесам. Конкретные требования для одного типа поддерживаемых лесов (трубчатая сварная рама) и подвесных лесов (двухточечная подвеска) включены в разделы ниже.

• Основание строительных лесов должно быть надежным и прочным, способным выдержать вес. Леса нельзя ставить на неустойчивые объекты, такие как кирпичи или блоки.
• Строительные леса должны устанавливаться, демонтироваться или перемещаться только должным образом обученными рабочими под наблюдением компетентного лица. Компетентным лицом является тот, кто способен идентифицировать существующие и предсказуемые опасности в окружающей среде или условиях труда, которые опасны для работников, и уполномочен принимать незамедлительные корректирующие меры для их устранения. Компетентным лицом является начальник цеха или его/ее назначенный представитель.
• Леса и их компоненты должны выдерживать как минимум четырехкратную предполагаемую нагрузку.
• Стандартные ограждения (например, поручни и промежуточные перила) и бортики должны быть предусмотрены для всех открытых сторон лесов, которые находятся на высоте десяти (10) футов или более над окружающими поверхностями.
• Поперечные распорки неприемлемы в качестве всей системы ограждения, но приемлемы для верхнего ограждения, когда точка пересечения двух раскосов находится на высоте от 38 дюймов (0,9 м) до 48 дюймов (1,3 м) над рабочей платформой, а для промежуточных ограждений — на высоте от 20 дюймов (0,5 метра) и 30 дюймов (0,8 метра) над рабочей платформой. Конечные точки поперечной распорки должны находиться на расстоянии не более 48 дюймов (1,3 метра) друг от друга по вертикали.
• Для защиты от падающих предметов должны быть установлены экраны между бортом и промежуточным ограждением, если кто-либо должен проходить под лесами.
• Любой поврежденный или ослабленный компонент лесов должен быть немедленно отремонтирован или заменен.
• Все настилы или платформы должны иметь нахлест не менее двенадцати (12) дюймов и быть зафиксированы от перемещения. Доски лесов должны выступать за их торцевую опору не менее чем на шесть (6) дюймов, но не более чем на двенадцать (12) дюймов.
• Рабочая зона для каждой платформы лесов и прохода должна быть не менее 18 дюймов (46 сантиметров) в ширину. Когда невозможно обеспечить рабочую зону шириной не менее 18 дюймов (46 сантиметров), необходимо использовать ограждения и/или индивидуальные системы защиты от падения.
• Должна быть предусмотрена лестница или другие безопасные средства доступа.
