Здравствуйте, уважаемые читатели сайта elektrik-sam.info!

Сборка трехфазного электрощита на заказ для частного дома с резервным генератором.

Щит вторично-учетный вводно-распределительный. Ко мне обратился заказчик с просьбой спроектировать и собрать ему электрический щит для его частного дома, с возможностью подключения резервного генератора, в случае длительных перебоев с электричеством.

На границе участка дома уже был установлен щит учета с электросчетчиком. Заказчик пожелал установить второй многотарифный  счетчик в щите дома, чтобы было удобно снимать показания, не выходя из дома на участок к щиту учета.

В этом проекте реализовано:

• пофазная защита от скачков и перепадов напряжения на реле напряжения Zubr;
• двухступенчатая дифференциальная защита с установкой противопожарного селективного УЗО;
• резервное электроснабжение всего дома при помощи резервного генератора с индикацией;
• неотключаемые линии с индикацией включения;
• программное управление бойлером при помощи недельного таймера.

На первой рейке скомпонован ввод: вводной автоматический выключатель, счетчик вторичного учета электроэнергии, противопожарное селективное УЗО.

В схеме применена двухступенчатая дифференциальная защита:

• противопожарное УЗО — первая ступень;
• групповые УЗО и дифавтоматы — вторая супень.

Справа на первой и второй DIN-рейках смонтирован резервный ввод от генератора и его обвязка с индикацией питания от генератора.

Вторая рейка — защита от скачков и перепадов напряжения в каждой фазе и неотключаемые линии. При выходе из дома одним нажатием на клавишу рубильника отключаем всю электросеть дома, кроме приборов жизнеобеспечения — это котел, холодильник, охранная сигнализация и для удобства свет коридора.

Третья DIN-рейка — рубильник отключаемых линий с индикацией включения и группа потребителей кухни.

Остальные две рейки — группы потребителей дома со своей групповой дифференциальной защитой.

Компоновка этого электрощита выполнена в ряд по группам — групповое УЗО и его групповые автоматические выключатели. Сборка щитов с такой компоновкой выходит сложнее, чем с обычной древовидной, но зато получается более дружественный интерфейс для пользователя — заказчика. Так намного удобней и наглядней пользоваться электрощитом, сразу видно конкретную группу целиком, не надо искать по рейкам какому УЗО соответствуют какие автоматические выключатели.

Нулевые рабочие проводники отключаемых групп подключены через двухполюсный кросс-модуль.

Для дополнительной экономии электроэнергии при многотарифном учете удобно включать мощные потребители в ночное время. Одним из мощных потребителей, который работает круглогодично, является водонагреватель. Применив недельный таймер, который управляет подключением бойлера к электросети через контактор, мы получили возможность автоматически управлять водонагревателем по заданной программе.

При необходимости программу можно изменить с помощью кнопок на передней панели таймера. И все, далее бойлер будет включаться и нагревать воду к заданному времени автоматически в течение дня, семь дней в неделю. Очень удобно и современно!

В качестве оболочки применен полностью металлический щит Hager FW в форм-факторе 5 DIN-реек по 24 модуля. Места за рейками просто очень много! Собирать такие щиты легко и приятно.

Щит полностью протестирован, снабжен понятными авторскими схемами, пояснительной запиской, упакован и отправлен заказчику.

Если Вы желаете заказать проект или сборку электрощита у автора, оставьте заявку в разделе КОНТАКТЫ.

Подробный видео-обзор:

Трехфазный щит дома с резервным генератором

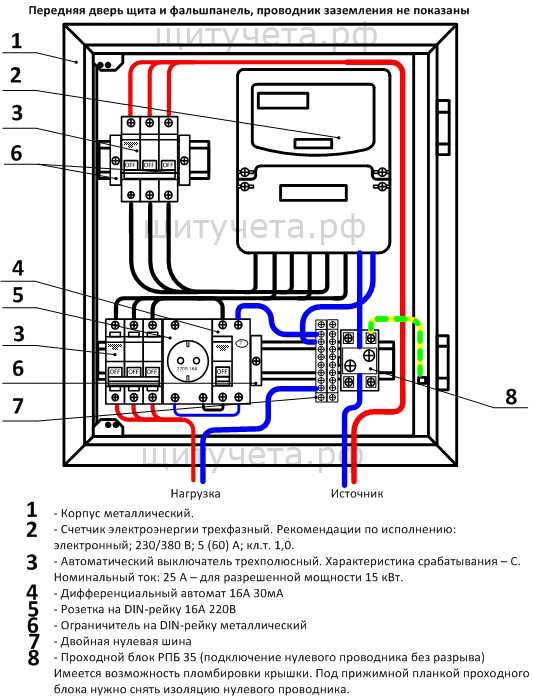

Варианты трехфазного распределительного щита в частном доме

Признанный востребованной конструкцией при обустройстве частных домостроений, трехфазный электрощит позволяет уменьшить площадь сечения кабельной продукции, подводимого к дому, и разделить электронагрузку.

Основные задачи и отличия

Монтаж электрощита в квартире обеспечивает выполнение 3-х определяющих функций защищенности кабелей от перегрузок и КЗ, людей от поражения электротоком, техники от изменения напряжения. Для этого в щитах устанавливают автоматы, УЗО или диффавтоматы, реле напряжения или УЗМ.

Однофазный щиток является более простым относительно трехфазного, имея одну фазу, ноль и защитное заземление. Трехфазный щит имеет те же функции и 3 фазы, что позволяет подключить более высокий показатель нагрузки и получить в энергоснабжающей организации более высокую заявленную мощность. Это приводит к высоким затратам и требует профессионального разделения нагрузок. Имеется много вариаций сборки и комплектования трехфазных щитов. Рассмотрим достаточно сложные, но универсальные варианты, которые при увеличении числа электроприборов являются все более популярными.

Сборка на диффавтоматах

Трехфазный щиток в частном доме со сборкой на диффавтоматах, имеет преимущества:

• осуществляется защита линий от КЗ, перегрузок и утечек одним аппаратом;
• легче определить точку нарушения;
• отмечается отсутствием нулевых шин;
• свободное группирование аппаратов в щите;
• электронагрузка легко разделяется по фазам.

К недостаткам варианта сборки относятся большие габариты щитка, число модулей (от 72 ед. и выше) и большая стоимость.

Диффавтомат устанавливается на обособленную линию и защищает от утечек. Отличается высокой ценой, используется довольно редко. Их количество соответствует числу отвода групповых линий. В начале сборочной схемы устанавливается рубильник, с него подается питание на реле напряжения и через кросс-мрдули – на диффы. При перегрузке фаз надо изменить кросс-модули и перебросить провода от одной шинки на другую. При неограниченных возможностях он признан лучшим решением сборки и комплектации.

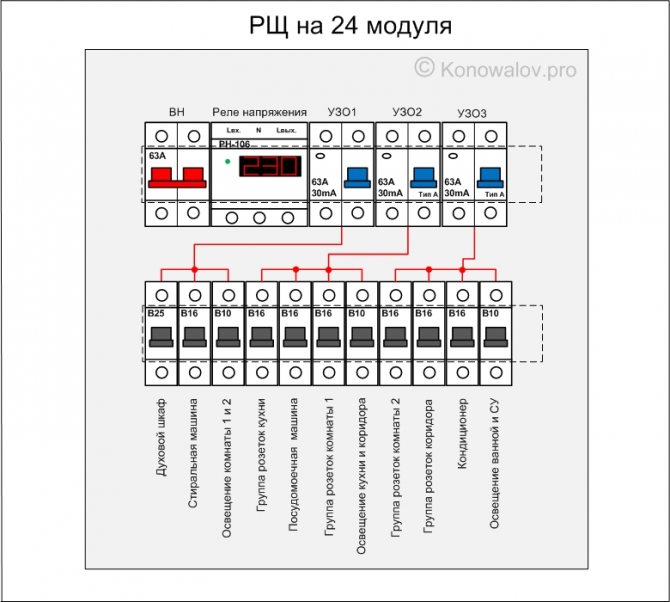

УЗО и однополюсные автоматы

Основными достоинствами сборки с применением УЗО и однополюсных автоматов являются экономия и использование щитка небольших размеров (54-72 модуля). При этом нет наглядности группирования линий, внести изменения в формирование нагрузки по фазам, наличия нулевых шинок.

Трехфазный щит для частного дома является одним из простых и популярных решений. При проектировании нагрузку предварительно разделяют по фазам. Реальное потребление может отличаться от проектируемого, что требует изменения половины щитка. В противном случае может возникнуть перекос величины напряжения, нагревание нулевой шинки и отгорание ноля, перегрузка автоматов и последствий этого.

УЗО на вводе и однополюсные автоматы

Настоящий вариант означает, что трехфазный распределительный щит в частном доме имеет такие достоинства:

• является наиболее дешевым решением;
• используется щит до 32 модулей.

При этом не имеется объединения линий и вероятности перемены нагрузок по фазам, имеются нулевые шины и фиктивное срабатывание УЗО.

Допустимо применение одного УЗО на вводе и далее распределение нагрузок, используя однополюсники. П.7.1.83 ПУЭ регламентирует ограничение в подборе подводимых линий. При несоблюдении данного правила возможно фиктивное включение УЗО и затруднения в определении источника нарушения. Поэтому лучше установить предварительные виды комплектования.

Двухполюсные автоматы + кросс модули + УЗО

Использование настоящего варианта сборки обеспечивает такие достоинства:

• легкость разделения нагрузки по фазам;
• наглядность группирования линий;
• удобство подвода питания и отводных проводов;
• дефицит шинок нулевых параметров.

Схема подключения имеет габариты щитка на 96-144 модуля и относительно высокую стоимость. При сборке на диффавтоматах пропускается фазный и нулевой проводник и не имеется потребности в УЗО.

Когда из-за недостатка бюджета нет возможности установить диффавтоматы, группировку отводных линий проводят на УЗО.

Для простоты конверсии однофазные автоматы заменяют на двухполюсные. В процессе сборки нули объединяются в группе 4х полюсных УЗО, через которые пропускаются все фазы, а затем – поступают на кросс-модули, где проводится разделение фаз по автоматам.

Однополюсные автоматы+4-х полюсные УЗО+кросс модули

При установке такой сборочной версии щиток трехфазный отличается следующими достоинствами:

• корректировкой преобразований по фазам;
• предметным группированием;
• доступной стоимостью;
• параметрами щитка 72-102 модуля.

Отрицательным свойством является присутствие нулевых шинок.

В этом варианте образуется совмещенная схема, отражающая положительные и отрицательные стороны ранее рассмотренных. При этом ряд групповых линий подключаются на однополюсные автоматы, не изменяя распределение нагрузки.

Другую группу можно пустить через кросс-модули и изменить загрузку фазы, что позволяет сделать трехфазный щит меньший по размерам и дешевле, улучшить ремонтопригодность и внести изменения в схему электрообеспечения.

Предлагаемые схемы признаны рекомендательными и разрабатываются персонально для конкретного частного дома.

Схемы подключения 3-фазного распределительного щита PDF- Потребительский блок- Электропроводка своими руками

Практическое руководство по электроустановкам

Электропроводка трехфазного распределительного щита

ЭЛЕКТРОЛЕСК

Подключение трехфазного распределительного щита [DB] необходимо, когда требование распределения питания не может быть обеспечено однофазным источником питания.

Поскольку коммунальное предприятие распределяет энергию от трехфазного трансформатора, основным требованием коммунального предприятия является обеспечение сбалансированности трех фаз трансформаторов при распределении нагрузки.

Хотя 100% сбалансированная нагрузка в большинстве случаев не может быть достигнута, для обеспечения максимальной эффективности трансформатора необходим более высокий процент сбалансированной нагрузки.

Потребитель обязан сбалансировать использование своей мощности в трех фазах практически приемлемым образом.

Он может добиться этого, распределив свои однофазные силовые нагрузки на три фазы таким образом, чтобы внутри его помещения была достигнута максимально возможная балансировка нагрузки.

Приведенный здесь пример распределения питания для 3 фаз основан на более ранней схеме подключения однофазного потребительского блока для простоты понимания.

Описанные здесь монтажные работы соответствуют британским стандартам [Правила и практика IEE].

Все о практических методах монтажа проводки трехфазного распределительного щита

12-контактный трехполюсный DB с возможностью крепления 60A 3-полюсного автоматического выключателя в литом корпусе-01 №

2 полюса-60A-30mA Ток срабатывания RCD-03 №№

2 полюса -60A- MCB-03 №

1 Полюс-10А-МСВ-15 №№

1 полюс -20A-MCB-6 №№

1 Полюс-16А-МСВ-3 №№

Сегмент Cu MCB Bus Bar-8 way- 3 шт.

60A- 3-полюсный MCCB [фиксированный тип или Adj. Тип ]

Соединительная шина для подключения нейтрального кабеля

Мы считаем, что используемый здесь БД будет питать 5 шт. Подцепи освещения, 2 радиальные цепи 13A для розеток и 01 №. 16A Цепь для блоков переменного тока на каждой фазе.

Другими словами, здесь мы имеем использование мощности в три раза больше, чем при однофазном распределении мощности.

Но у нас нет трехфазных нагрузок (элементы, использующие трехфазное питание, например, трехфазные двигатели и т. д.), подключенные к этому распределению питания.

Проводка вспомогательной цепи подробно обсуждалась для розеток 1 Вт, 2 Вт, 5 А, 13 А и 16 А и т. д. БД.

Подключение и установка БД.

Используемая БД будет либо для поверхностного монтажа, либо для скрытого монтажа [встроенного].

В корпусе предусмотрены точки ввода для подключения питающего кабеля и вспомогательных распределительных кабелей на верхней и нижней сторонах.

На рынке будет много типов БД, но приведенный здесь пример позволит практикующему врачу с легкостью работать с любым типом.

DB имеет DIN-рейку для установки ВДТ и автоматических выключателей.

Он также имеет четыре медных соединительных шины, три для подключения нейтральных кабелей подцепей красной, желтой и синей фаз по отдельности, а еще одну для подключения всех кабелей заземления, используемых в розетках, электрических осветительных приборах и т. д.

Сравните предыдущий однофазная проводка DB с этим.

Вы увидите сходство между ними в проводке подсхемы.

Практический способ подключения трехфазного распределительного щита на 60 А с помощью MCCB.

Схема подключения в соответствии со старым цветовым кодом Схема подключения в соответствии с новым цветовым кодом

Электропроводка 3-фазного распределительного щита PDF

Электромонтажные работы

Электролеск

Все, что вам нужно знать о трехфазных и нейтральных (TP&N) распределительных щитах:

Что такое распределительный щит:

Распределительные щиты, также известные как щиты, считаются одним из наиболее важных элементов системы электроснабжения. Распределительный щит предназначен для разделения поступающей электроэнергии на несколько вторичных цепей. Несколько подцепей позволяют распределительному щиту более точно контролировать подачу электроэнергии в различные области здания. Распределительные щиты могут изолировать цепь в ненормальных условиях и обеспечивать безопасное выполнение задач по техническому обслуживанию.

Типы распределительных щитов:

Существует множество различных типов и размеров распределительных щитов, подходящих для различных проектов установки. Узнайте подробнее о различных типах распределительных щитов здесь.

Потребительские блоки

Потребительские блоки с главным выключателем являются одними из самых безопасных и надежных систем защиты поступающего сетевого электричества. Все цепи полностью изолированы, и каждая из них защищена от утечки на землю с помощью АВДТ.

Потребительские блоки с двойным УЗО

Потребительские блоки с двойным УЗО обеспечивают меньшую защиту. Они состоят из двух групп цепей, каждая из которых защищена одним из двух выключателей УЗО (устройство защитного отключения). Они обеспечивают эффективную защиту от перегрева, электрических возгораний и случайного контакта с проводами под напряжением.

Потребительские блоки высокой надежности

Более крупные здания с большим количеством подцепей, ответвляющихся от входящей сети, с большей вероятностью будут иметь потребители высокой надежности. Они сочетают в себе двойную защиту УЗО с дополнительными АВДТ, которые могут быть сконфигурированы различными способами.

3-фазные распределительные щиты

3-фазные распределительные щиты идеально подходят для всех коммерческих и домашних приложений, обеспечивая защиту до 24 цепей. Трехфазный распределительный щит подходит для внутренней и внешней установки.

В чем разница между распределительными щитами типа A и типа B:

Расположение шин на распределительных щитах типа A предназначено для установки одно- и/или двухполюсных OCPD. Обычно они имеют горизонтальную сборную шину, на которой размещаются как многополюсные, так и однополюсные OCPD. Конфигурация шин на распределительных щитах типа B предназначена для подключения многополюсных и/или однополюсных OCPD.

Теперь, когда мы познакомились с различными типами распределительных щитов, мы создали руководство для трехфазных распределительных щитов.

Трехфазные и нейтральные (TP&N) распределительные щиты Объяснение:

Распределительные щиты TP&N имеют те же функции, что и однофазные распределительные щиты, разделяя подачу электроэнергии на вспомогательные цепи, обеспечивая при этом адекватную защиту.

Трехфазные распределительные щиты предназначены для использования в коммерческих условиях, включая склады, фабрики и другие коммерческие здания, которым требуется трехфазное питание. В Meteor Electrical у нас есть широкий ассортимент трехфазных распределительных щитов и аксессуаров для различных проектов. Наши трехфазные распределительные щиты обеспечивают гибкость, позволяя электрикам проектировать функциональную систему распределения для защиты своих электрических систем в компактном корпусе.

Какие компоненты трехфазных распределительных щитов:

Существуют различные типы компонентов трехфазного распределительного щита, которые гарантируют, что электричество подается с соответствующим количеством электроэнергии в вашем бизнесе или дом. Компоненты: главные выключатели тока, миниатюрные автоматические выключатели, выключатели защитного отключения с защитой от перегрузки по току, изоляторы и сборные шины.

Главный выключатель тока / Главный выключатель

Назначение главного выключателя тока в трехфазных распределительных щитах состоит в том, чтобы ограничить количество электричества в здании, чтобы обеспечить управление электричеством от линий электропередач. Разные приборы в вашем офисе или дома требуют разного количества энергии для их питания. Таким образом, трехфазный распределительный щит предназначен для распределения необходимого количества энергии между вспомогательными цепями для обеспечения безопасного распределения электроэнергии.

Без главного выключателя тока ваше здание может быть поражено силой неконтролируемого электричества, что может привести к повреждению электропроводки и приборов. Неконтролируемая/перегрузка электричества может привести к серьезным опасностям, включая взрыв приборов, и потенциально может представлять серьезную опасность, такую ​​как электрический пожар. Поэтому автоматический выключатель предназначен для защиты электрической цепи от повреждений, вызванных перегрузкой по току/перегрузкой. Автоматический выключатель также помогает повысить безопасность конечных пользователей.

Миниатюрный автоматический выключатель

Миниатюрный автоматический выключатель (MCB) — это устройство, используемое для защиты электрической цепи от перегрузки по току, перегрузки или короткого замыкания трехфазного распределительного щита. Перегрузка может привести к перегреву и деформации биметаллической пластины внутри автоматического выключателя. Автоматические автоматические выключатели предназначены для автоматического отключения цепи во время ненормального состояния или при обнаружении неисправности. Назначение MCB – предотвратить повреждение трехфазного распределительного щита. Важно понимать, что MCB не предназначены для предотвращения поражения человека электрическим током, поэтому потребуется RCBO.

Компания Meteor Electrical поставляет однополюсные и трехполюсные миниатюрные автоматические выключатели для трехфазных распределительных щитов. Наш ассортимент миниатюрных автоматических выключателей доступен с различными номиналами тока и характеристиками в соответствии с вашими требованиями.

Один полюс GARO 32A Характеристики C 6KA MCB :

0002

Тройной полюс GARO 32A Характеристики C 6KA MCB:

ОТДЕЛ ОТДЕЛ ОБЩЕСТВЕННЫЙ ОБЩИЙ ВОЗМОЖНЫ С Защитой от REPLOAL

ОТДЕЛ ОТКРЫТИЙ ОБЛАСТИ С НАСТОЯЩИМ ОБЛАСТЬМОМ ОТКРЫТИЕ СОТВЕТА С НАСТОЯЩИМ ОБЛАСТЬМИ С ОФОРКОМ ОТКРЫТИЕМИ СОБСТВЕННЫМ ОБЛАСТЬМИ С ОФЕРЖДЕНИЕ СПОЛНЕНИЯ. ) имеют функции как RCD, так и MCB. Это означает, что АВДТ предназначены для обеспечения защиты от токов замыкания на землю, перегрузок и токов короткого замыкания. Согласно Строительным нормам и правилам, в большинстве зданий должно быть установлено УЗО для защиты людей от поражения электрическим током и обеспечения безопасных электрических операций. Трехфазные распределительные щиты должны иметь ВДТ, поскольку щиты не предназначены для использования УЗО.

Утечки на землю вызваны случайным разрывом цепи, который может произойти при ошибках в проводке и некачественной работе своими руками. Утечки на землю могут вызвать серьезную опасность для здоровья и безопасности, включая поражение электрическим током. Другим типом электрической неисправности является перегрузка по току. Перегрузка по току возникает, когда электрическая цепь превышает рекомендуемую мощность с электрическим прибором, что приводит к перегреву цепи и потенциальному возгоранию.

Основная функция АВДТ в трехфазных распределительных щитах – обеспечить отключение несимметричного питания. Поэтому АВДТ предназначены для обеспечения безопасной работы электрических цепей, приборов и людей в здании.

Изоляторы

Изоляторы – это устройства с ручным управлением, используемые для изоляции определенных участков цепи. Основная цель изоляторов – позволить электрикам отключить ток в трехфазном распределительном щите, чтобы обеспечить выполнение обязанностей по техническому обслуживанию без происшествий, таких как поражение электрическим током или повреждение цепи.

Мы поставляем 4-полюсный изолятор Garo 125A для трехфазного распределения, сертифицированный CE и EN60937:

Шина

Шина часто представляет собой металлические полоски из меди или алюминия, используемые для передачи от электрического счетчика к фактическим цепям. Они предназначены для заземления и проведения электричества. Конструкция сборных шин упрощает и удешевляет распределение электроэнергии.

На нашем веб-сайте доступны шины двух разных типов для трехфазного распределения: штыревого или вилочного типа.

Правильный выбор трехфазного распределительного щита:

У нас есть ряд трехфазных распределительных щитов, которые подходят для различных проектов, включая ВДТ, автоматические выключатели и аксессуары, чтобы обеспечить комплексную защиту цепей для вашего дома или бизнеса. Самым популярным выбором для многих людей будут трехфазные распределительные щиты Garo. Стильный современный дизайн можно интегрировать в любой дом или офис. Все трехфазные распределительные щиты могут быть оснащены главным выключателем или АВДТ и соответствуют стандартам BS EN 61439-3.

Наш ассортимент трехфазных распределительных щитов Garo имеет множество функций, включая:

1. Современная отделка с эпоксидной краской RAL7035
2. Максимальный ток нагрузки до 125 А
3. Быстрая установка с заземлением и естественными клеммами
4. Полностью закрытая шинная система
5. Полный кожух главного ввода
6. Съемная фланш-панель
7. Фиксатор замочной скважины

Проводка трехфазного распределительного щита:

Подключение распределительного щита может быть сложной задачей.

Три компонента (двухполюсный автоматический выключатель, УЗО и однополюсный автоматический выключатель) обычно находятся на трехфазном распределительном щите для управления и распределения электроэнергии на множество подключенных устройств через электрические кабели и провода.

В видео ниже схема трехфазного распределительного щита и схема подключения. В видео также обсуждается, когда требуется трехфазное электропитание, а когда однофазное электропитание не может удовлетворить требования по распределению электроэнергии.
