Количество саморезов для крепления профлиста: Сколько нужно саморезов на один лист профнастила: как выбрать крепеж и рассчитать количество

Содержание

Сколько нужно саморезов на один лист профнастила: как выбрать крепеж и рассчитать количество

Сколько нужно саморезов для крепления профлиста
ПО «Эталон»
Статья

24.03.2022

Содержание

1. Какие виды саморезов для профлиста бывают

2. Как правильно выбрать крепеж для профнастила по назначению
- 2.1. Саморезы для крыши
- 2.2. Саморезы для забора
- 2.3. Саморезы для фасада

3. Как рассчитать количество саморезов
- 3.1. Сколько нужно саморезов на забор
- 3.2. Сколько нужно саморезов на крышу

4. Сколько нужно саморезов на один лист профнастила
- 4.1. Расход саморезов на 1 м2 профлиста

Сборку кровли, фасада из профнастила ведут путем укладки профилированных листов на металлические уголки или деревянные брусья и крепят на саморезы. Монтажники подбирают метизы в зависимости от места использования металлопрофиля.

Какие виды саморезов для профлиста бывают

Саморезы для профлиста – это шурупы способные к самонарезанию резьбы в обрешетке. Производитель изготавливает их разной длины, толщины и вида:

плоским оголовником под крестовую отвертку;

шестиугольной головкой под торцевую биту шуруповерта. Этот вид головки саморезов для профлиста считается самым удобным для крепления железа на крыше или фасаде дома.

Конец противоположный головке всегда острый. Производитель изготавливает саморезы из высокоуглеродистой прочной и нержавеющей стали. Для производства шурупов, способных к самонарезанию резьбы в металле, иногда используется латунь. Для монтажа профнастила выпускают саморезы таких видов, как:

кровельные. Метизы используют для установки волнового железа на поверхностях, требующих отсутствия проникновения влаги внутрь. Метизы покрывают антикоррозийным составом. Они снабжаются шайбой с приклеенной прокладкой из резины;

с прессшайбой. Метизы изготавливают для крепления заборов, фасадных перекрытий. Производитель покрывает саморезы для профлиста с прессшайбой составом против ржавления и полимерной краской под цвет металла.

Специалисты классифицируют метизы по материалу, к которому крепят профнастил:

для брусьев из дерева. Производитель на стержне шурупа нарезает резьбу с крупным шагом. Такой саморез способен прикрепить профнастил толщиной 1,2 мм к деревянному основанию;

для уголков из металла. Производитель на стержне шурупа нарезает резьбу с мелким шагом. Наконечник саморезов для профлиста заточен под просверливание металла. Такой шуруп способен прикрепить профильный лист толщиной до 2 миллиметров к металлической обрешетке.

Таблица с размерами кровельных саморезов, а также винтов для крепежа профилированного металла к обрешетке фасада или опорам забора.

Размеры	Металл, миллиметры	Дерево, миллиметры
Длина	13 – 150	29 – 80
Толщина	4,2 – 6,3	3,5 – 4,8
Толщина для кровельных саморезов	4,8

Саморезы для крепления профлиста на крыше выпускают стандартной толщины без привязки к материалу обрешетки. Диаметр крепежа не меняется.

Вес шурупов, которыми крепят профлист, может меняться от технических характеристик их. Масса винтов варьируется от 4 до 5 килограммов за 1000 штук.

Как правильно выбрать крепеж для профнастила по назначению

Мастера выбирают винты по следующим признакам:

добросовестный производитель оставляет клеймо на шляпке шурупа в виде буквы или товарного знака компании. Такая маркировка говорит о том, что организация, выпускающая крепеж для монтажа дорожит репутацией;

на упаковке указывается слой цинка, которым покрывается саморез. По ГОСТу толщина покрытия – 12 микрометров. Если меньше, то шуруп начнет быстро ржаветь и уже через три года придет в негодность. Ветер легко подымет крышу, укрепленную некачественными винтами и снесет с дома;

толщина эластичной прокладки – 2 миллиметра и более. Такая деталь будет хорошо пружинить, а значит сможет хорошо герметизировать отверстие с саморезом;

равномерная окраска головок и шайб винта. Производитель обычно окрашивает саморезы для крепления профлиста в один из цветов RAL. Покрытие служит дополнительной защитой от ржавления. Поэтому краска не должна иметь сколы или трещины.

Эти общие требования предъявляются ко всем элементам крепежа профилированного листа. Есть еще отдельные стандарты по готовой продукции для крепления волнового железа на крышу или забор.

Саморезы для крыши

Специалисты рекомендуют кровельный профлист крепить саморезами с прокладкой EPDM. Резина не даст проникнуть влаге внутрь, обеспечивая должный уровень герметичности. Прокладка изготавливается из этилен-пропилен-диенового каучука. Насыщенный молекулярный состав проявляет устойчивость к высоким температурам, агрессивным внешним условиям.

Саморезы для забора

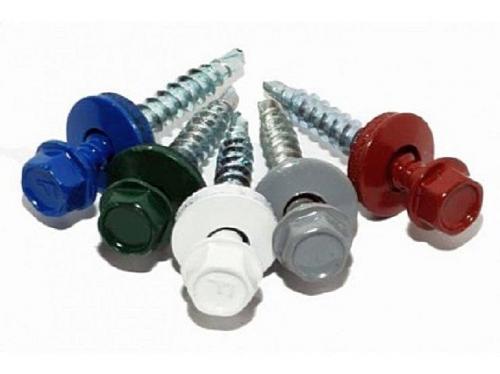

Цветные саморезы для крепежа профилированного металла на опоры в качестве ограждения могут быть без прокладки. Они выпускаются с простой пресс-шайбой. Такие шурупы не герметичны. Поэтому используют их для навесов, заборов и других построек, где не требуется герметичность.

Саморезы для фасада

Саморез для профлиста, который крепят на фасадную часть здания, также нуждается в прокладке EPDM. Так как при нарушении герметичности влага и конденсат будут собираться под железом. Обрешетка начнет ржаветь или гнить, если сделана из дерева. Для фасада, как и для кровли применяют усиленные винты. Без резьбовая нижняя часть таких метизов удлинена. Диаметр его значительно больше, чем у обычного. Винт не потеряет головку после сильного воздействия на него. Такие шурупы обычно тяжелее обычных на шестьдесят процентов.

Как рассчитать количество саморезов

Закручивают оцинкованные саморезы в шахматном порядке. При этом специалисты советуют нижнюю кромку первого ряда крыши и зону нахлеста укреплять всю без пропусков.

Сколько нужно саморезов на забор

Для установки заборов понадобится около 5 – 6 саморезов на квадратный метр. В ветреных регионах, с частыми сильными порывами, специалисты рекомендуют увеличить количество до десяти. Количество метизов зависит от количества металлических уголков или деревянных брусков между столбами. Если лист крепится просто к опорам, то рекомендуется закручивать по саморезу в каждую волну.

Сколько нужно саморезов на крышу

Расход шурупов для крепежа волнового металла на кровле зависит от расстояния, которое оставляет монтажник между закрученными метизами. Если шаг стандартный – полметра, то для кровли с площадью 50 квадратных метров потребуется 200 саморезов при расходе 4 винта на один квадратный метр. Для крепежа нижней части металла требуются шурупы длиной до 35 миллиметров. на полке сверху гребня закручивают шурупы длиной двадцать миллиметров. А в для конька – 80 миллиметров.

Сколько нужно саморезов на один лист профнастила

Количество винтов для волнового железа зависит от характеристик конструкции, к которой он прилегает. Специалисты говорят, что на квадратный метр опытный монтажник использует до 8 шурупов всех размеров и толщин. Четыре по 35 миллиметров в длину, два по двадцать и два по 50 миллиметров. Так как помимо самого профлиста крепят коньки, карнизы и другие комплектующие для крыши.

Расход саморезов на 1 м2 профлиста

Саморезы для профлиста крепят через каждые 50 сантиметров, это стандартный шаг обрешетки. При длине 8 метров и ширине 110 сантиметров на квадратный метр будет закручено не менее 4-5 саморезов. Все указанные выше советы – это не правила, которые нужно исполнять строго по графику и не отклоняться от них. Владелец дома должен самостоятельно решать, исходя из погодных условий, конструкции крыши, фасада, сколько ему потребуется саморезов. Важно помнить, что избыток саморезов при монтаже профилированного листа так же плох, как и их недостаток.

Предыдущая статья

Следующая статья

В статье упоминаются категории:

Профлисты и профнастил

Крепеж

Сколько кровельных саморезов для профнастила оптимально использовать? — Металлочерепица и профнастил в Днепре

Сколько кровельных саморезов для профнастила оптимально использовать?

Компания «Кровля100» предлагает Вашему вниманию рассмотреть один из частых вопросов наших клиентов.

Определение количества саморезов зависит от области их применения. Саморезы используются для крепления кровли,отделки фасада,монтажа профнастила для забора. Во всех перечисленных случаях количество саморезов для профнастила разное.

Большое значение имеет условия внешней среды, т.к сильный ветер,сильные снегопады, ураганы. Такие условия сказываются на увеличении расхода саморезов. Например ,при установке забора с районе с сильным ветром ,рекомендуется крепить дополнительные саморезы внизу каждой волны, что уменьшить «парусность».Также такие меры необходимы при установке забора из профнастила более 2,5 м.

Сложнее всего произвести расчет, сколько необходимо саморезов для профлиста при креплении его на крышу. Поэтому именно этой теме будет посвящена наибольшая часть данной статьи.

Сколько саморезов на лист профнастила приходится при креплении его на крышу?

Для того ,чтобы разобраться в данном вопросе, необходимо понимать как производится монтаж профнастила.

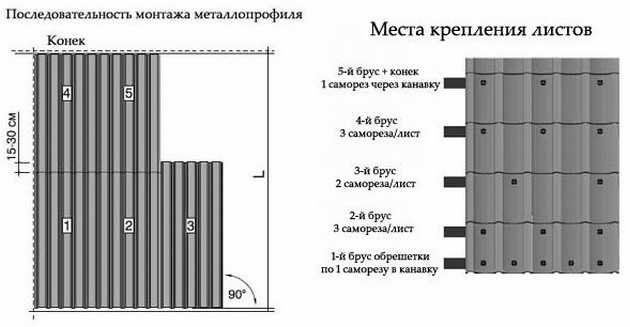

Итак, монтаж профнастила начинается со стороны карнизного свеса. Вначалн укладывается первый левый лист нижнего ряда, затем- второй с нахлестом в одну волну. После чего необходимо выровнять листы по краю карниза. Металлопрофиль крепится к нижнему брусу обрешетки в каждую волну. В месте нахлеста листы соединяются между собой с помощью заклепок, которые обеспечивают максимально близкое и надежное крепление листов между собой.

Монтаж первых двух листов производится с нахлестом в 200 мм. Далее устанавливается левый лист второго ряда. В месте нахлеста, нижний и верхний листы профнастила крепятся к обрешетке в каждую волну. В промежутке каждый лист профнастила крепится в шахматном порядке через 1-2 волны. Для максимально надежного крепления, расстояние между саморезами для кровли не должно быть более 500 мм.

Теперь, исходя из описанной выше технологии крепления профлиста,можно определить сколько саморезов на профнастил необходимо для максимально надежной укладки.

Для этого выполняется простой расчет необходимого количества саморезов для профнастила. Используется 9-10 саморезов на 1 м2 .

Вариант #1: расчет на: м2

Например: площадь полезная кровли 50 м2 . 50*10(9)=450-500 саморезов на крышу.

Вариант #2: расчет на лист

В месте нахлеста необходимо крепить профнастил в каждую волну. В промежуточную часть 6-8 саморезов в шахматном порядке (через 1-2 волны )при стандартной обрешетке 500 мм

1,1 м лист длиной 2 метра-9-10 саморезов (место нахлеста), 6-8 саморезов посередине . Итого 16-18 саморезов на лист.

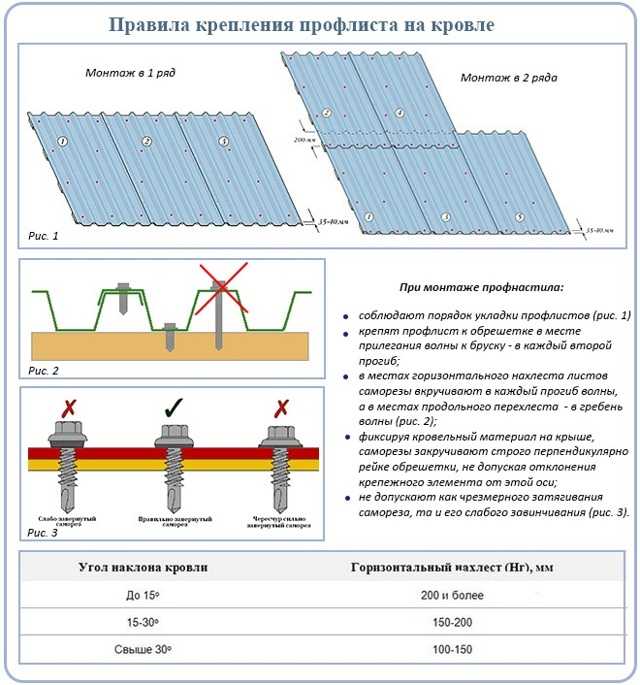

Обратите внимание! При больших уклонах рекомендуется уменьшать шаг крепления, что также увеличивает расход саморезов на 1м2 профлиста. При креплении профнастила, наибольшее внимание нужно уделять стыкам кровельного покрытия, именно там вероятность протечки наиболее высока.

На торцах скатной крыши, в местах фронтонных свесов, металлопрофиль необходимо закреплять к каждому бруску обрешетки. Это такжеувеличивает количество саморезов на 1м2 профлиста.

Расчет саморезов для крепления профнастила на забор

Количество саморезов для крепления профлиста на забор зависит от количества лаг. Как правило, один лист закрепляется 3 саморезами на лаг. То есть, если при двух лагах необходимо 6 штук, при трех — 9.

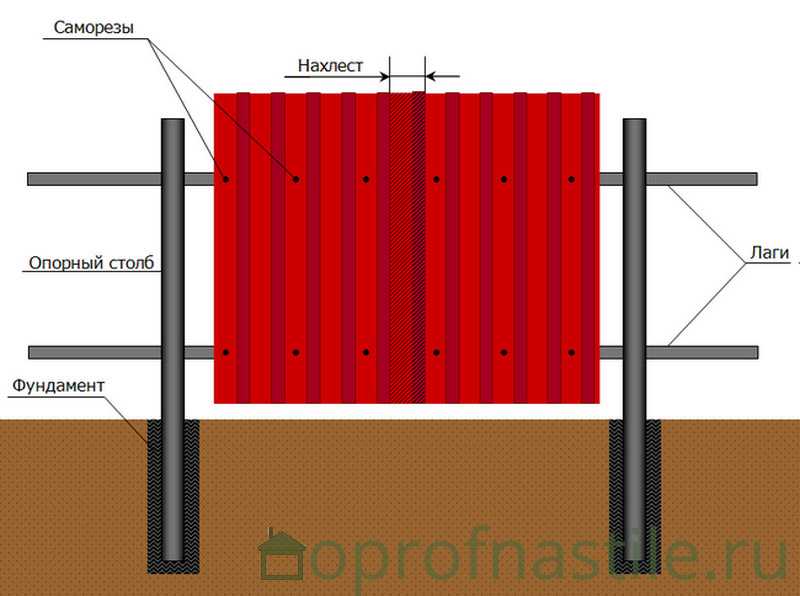

Крепление профлиста саморезами на двух лагах:

Профильный листы необходимо закрепить саморезами в местах нахлестов, и еще одним -двумя— примерно посередине. Если ограждение изготовлено в зоне больших ветровых нагрузок, то тогда количество саморезов для крепления профлиста необходимо увеличить— через волну ,либо в каждую волну на всех лагах

Однако в большинстве случаев для расчета примерного числа саморезов достаточно использовать простую формулу: 3·L·n, где L — количество лаг, а n — количество листов профнастила.

Вариант #1 :

Профнастил 2 метра длина ,1,10 рабочая ширина . Длина забора 11 метров

(при 2-х м.длине обычно используется 3 лаги)

3*3*10=90 саморезов

Вариант #2 — расчет на лист .

В месте нахлеста крепится профнастил саморезами к каждой лаге -3 самореза. Снизу и сверху крепится через 1-2 волны 3-4 самореза. В промежуточной части 2-3 самореза (через 2-3 волны)

Итого на лист : 3+(3)4+3=9-10 саморезов

9(11)*количество листов 10 = 90-100 саморезов

Расход саморезов для профлиста на фасадах и постройках

При монтаже профнастила на фасад здания, его обычно крепят на специальный каркас через волну. Также , как и во всех предыдущих случаях, обязательны крепления в местах нахлестов. Расстояние между саморезами по всей длине листа составляет от 0,5 до 1 метра.

Таким образом, лист, длиной 2 метра необходимо крепить тремя рядами саморезов, которые расположены через волну в шахматном порядке. Места нахлестов крепятся в каждую волну

Т.о необходимо 16 саморезов на лист ( 8 саморезов в месте нахлеста+ 4 самореза 2 ряд+ 4 самореза 3 ряд). Далее умножаем на количество листов ,например 100. 100 *16 =1600 саморезов.

Сколько необходимо саморезов на лист профнастила — расчет по весу

Приобретая саморезы, совсем не обязательно отсчитывать поштучно все необходимое вам количество. Для каждого размера самореза точно известен его вес. Так, например, одна тысяча штук кровельных саморезов 4,8 мм и длиной 19мм весит 4.04 кг, а тысяча саморезов 4,8 мм и длиной 35 мм —5.7 кг. Поэтому заводы-изготовители расфасовывают мелкие кровельные саморезы в упаковки по 100, 200, 250, 500, 1000, 2000 и 6000 штук, а максимальное количество больших саморезов в упаковке составляет 1000 шт.

Мы надеемся , что данная статья была полезна для Вас, с уважение команда «Кровля100»

Сколько шурупов мне нужно для металлической кровли? Примеры и рекомендации по размещению винтов

Попытка выяснить, как правильно прикрутить металлическую крышу, может привести к путанице. Вы не знаете, куда вставлять шурупы, как часто крепить металлические кровельные панели, а потом придумываете, сколько шурупов купить. Не беспокойтесь, потому что мы вас прикрыли. На самом деле это очень простой процесс, и мы даже создали загружаемое руководство по размещению винтов .

В Western States Metal Roofing мы общаемся с тысячами таких же людей, как и вы. Ежедневно нам задают вопросы по креплению металлочерепицы. В этом блоге вы узнаете о лучших методах установки шурупов на нескольких различных типах металлической кровли.

Мы объясним:

Где разместить винты для ⅞” гофрокартона
Где размещать винты для панели R или панели PBR
Где размещать винты для панели 7.2 или западного ребра
Правильное расстояние между винтовыми линиями
Как определить необходимое количество винтов

Легко определить, где должны располагаться винты на металлической кровельной панели. Каждая панель будет иметь различную схему расположения винтов. Они будут расположены в руководстве по установке. Во-первых, мы рассмотрим расположение шурупов для наиболее распространенных металлических кровельных панелей, начиная с гофрированного профиля ⅞”.

Если вам понравилась эта статья, то мы рекомендуем вам прочитать и эти: Установка металлической кровли с помощью крепежных винтов [Устранение утечек металлической крыши]

Какая схема винтов используется для ⅞” гофрированной металлической кровли?

Установка шурупов для гофрокартона диаметром ⅞” может быть сложной задачей. Крепежи расположены в разных местах для условий кровли и металлосайдинга. Тогда, если это не сбивает с толку, производители металлических кровель имеют разные мнения о правильном размещении гофрированного винта в зависимости от состояния кровли. Подождите, и мы подробно объясним вам это.

На случай, если вы визуальный ученик, мы также создали это простое пошаговое видео.

Есть две точки зрения, когда речь заходит о размещении шурупов в гофрированной металлической кровле. Оба правильны.

Установка металлического кровельного винта в верхней части гофрированной кровельной панели, как показано ниже. Преимущество этого метода в том, что винты подвергаются меньшему воздействию воды и мусора. Главный недостаток — менее безопасное соединение.
Шурупы, установленные в нижней части металлической кровельной панели, обеспечат более надежное соединение, но будут менее устойчивыми к атмосферным воздействиям. Шуруп будет лучше сжиматься, если он прикреплен снизу, и у вас будет меньше шансов деформировать металлическую кровельную панель при затягивании шурупа.

Если крепеж расположен в нижней части панели, он частично препятствует попаданию воды и мусора. Нижняя часть панели тонкая, и застежка занимает большую часть этого пространства. Когда вода будет стекать, она перельется через винт. Винты, которые со временем вывернулись или были установлены неправильно, будут протекать. Вы избежите большей части этой проблемы, установив крепеж в верхней части кровельной панели.

Расположение гофрированного винта ⅞” для металлической кровли

Схема расположения винтов для загрузки [ширина 37 дюймов]

Линия шурупов — это ряд шурупов, расположенный на определенном расстоянии от следующего ряда шурупов. будет четыре винта на линию винтов, расположенных в верхней части гофрированной панели. Винты разнесены так, что каждая третья гофра имеет винт . На приведенной выше диаграмме показана типичная панель шириной 37 дюймов, и расстояние идеально подходит. Однако , иногда профлист 39” в ширину вместо 37” в ширину. Когда это происходит, создается дополнительное гофрирование. Вам по-прежнему понадобятся четыре винта на лист, но в одном месте это будет четвертый гофр, как показано ниже.

Схема расположения винтов для загрузки [ширина 39 дюймов]

Что такое правильный боковой нахлест панели для ⅞” гофрированной металлической кровли? схемы крайний справа Во время монтажа и перед притиркой профнастила на профнастил необходимо наклеить двухстороннюю мастичную ленту, как показано на видео ниже.0005

Расположение шурупов ⅞” для стеновых панелей или металлического сайдинга

Загружаемая схема расположения шурупов [ширина 37 дюймов] винт — это винт, который находится в верхней части, и он предназначен для соединения легкого металла с тонким металлом. Винты внахлестку расположены на расстоянии от 12 до 18 дюймов по центру. Винты панели разнесены так, что каждая третья шуруп, включая обе стороны бокового нахлеста панели Если гофрокартон имеет ширину 39 дюймов вместо ширины 37 дюймов, расположение винтов будет немного отличаться, как показано на диаграмме ниже.

Загружаемая схема расположения винтов [ширина 39 дюймов]

Мы рекомендуем также использовать двухстороннюю клейкую ленту на боковых сторонах панели в случае стены. Клейкая лента сделает панель более водонепроницаемой. монтаж металлической кровли. В нашем руководстве по установке показана клейкая лента для стен, и мы рекомендуем ее использовать. Реальность такова, что многие установщики предпочитают не устанавливать клейкую ленту для стен.

Облицовка для гофрированного металла

Если вы изучаете, как привинтить металлическую крышу, скорее всего, вам понадобится помощь в установке обшивки из гофрированного металла или гофрированных металлических панелей. В нашем легко ориентирующемся Учебном центре по металлической кровле есть пошаговые видеоролики по установке для всех деталей установки гофрированной отделки.

Каков правильный рисунок и расстояние между винтами для металлических кровельных и металлических сайдинговых панелей R-Panel?

Винты для R-Panel располагаются прямо вперед. Винты расположены в одном и том же месте как для металлической кровли, так и для металлического сайдинга. Одним из важных моментов является то, что у вас будет дополнительных шурупа на концах панелей . Это снижает вероятность того, что сильный ветер сорвет панели вашего здания.

Загружаемая схема расположения винтов для R-Panel

На линию винтов на 9-й линии будет пять винтов панели и один винт с накладкой0003 окончание панели . Остальные внутренних панели будут иметь три шурупа для панелей и один шуруп с нахлестом на каждой винтовой линии. Обратите особое внимание на диаграмму выше, на которой левый верхний угол обведен кружком. Это увеличено и показано на диаграмме как деталь «АА». Вы должны прикрепить панельный винт именно в этом месте. Кроме того, есть винты внахлестку, которые соединяются на расстоянии от 12 до 18 дюймов по центру, и уплотнительная лента из бутиловой ленты, которая аналогична мастичной ленте.

Правильная схема расположения винтов и расстояние между ними для панели 7.2/западного ребра?

Расположение винтов для панели 7.2/западного ребра

Расположение винтов для панели 7.2 и западного ребра просто. Винты для панелей расположены в нижней части каждой панели. На каждую винтовую линию приходится пять винтов для панелей и один винт с нахлестом. Винты внахлестку соединяются на расстоянии от 12 до 18 дюймов по центру, а уплотнение из бутиловой ленты используется на боковых сторонах панели.

Как часто вы завинчиваете металлическую крышу?

Определить правильное расстояние от винтовой линии до винтовой линии несложно. Это будет зависеть от того, установлена ли металлическая кровля на подложку из массива дерева или на металлические прогоны. Каждое из этих условий приведет к разным расстояниям между винтовыми линиями. После того, как вы определите расстояние между рядами винтов, будет легко определить, сколько винтов нужно приобрести.

Шаг винтовых линий для металлической кровли, уложенной на основание из массива дерева

Когда вы пытаетесь определить расстояние между винтовыми линиями, вы должны понимать, что каждая работа отличается. Некоторые рабочие места расположены в районах с сильным ветром, в то время как другие могут быть расположены в снежной стране или пустыне. По этой причине расстояние между винтовыми линиями должно определяться инженером. Однако такое случается редко.

В реальном мире домовладелец или установщик выбирает расстояние, не консультируясь с инженером. Подавляющее большинство работ, которые мы продаем, устанавливаются с винтовыми линиями на 24 дюйма по центру. Задания, которые не установлены на расстоянии 24 дюйма по центру, обычно устанавливаются на расстоянии 18 дюймов от центра. если ближе и до 36” O.C если дальше. Если вы сомневаетесь, что больше привязанности лучше, чем меньше привязанности.

Расстояние между винтовыми линиями для металлической кровли над металлическими прогонами

Это зависит от типа используемой панели и толщины стали. Инженер будет использовать диаграмму нагрузки, чтобы определить расстояние между металлическими прогонами. Как только расстояние между прогонами определено, металлические кровельные панели обычно прикрепляются к каждой линии прогонов. Если прогоны расположены очень близко, можно было бы прикрепить металлический лист к каждому второму прогону. Впрочем, это решение за инженером.

Сколько шурупов мне понадобится для металлической крыши?

Подавляющее большинство работ, которые мы продаем, крепятся на 24 дюйма по центру (O. C.). Поэтому мы будем основывать этот ответ на 24” O.C. винтовые линии. Если ваши винтовые линии ближе или дальше, чем 24” O.C. вы можете внести некоторые коррективы на основе этой формулы. Мы также имеем в виду эти конкретные панели шириной 36 дюймов: ⅞-дюймовая гофрированная панель, R-панель или панель PBR, а также панель 7,2 или западное ребро.

Формула для определения необходимого количества шурупов.

80 шурупов на каждый кровельный квадрат. Площадь кровли составляет 100 квадратных футов.

Пример: 3000 квадратных футов X 80% = 2400 шурупов

Пример: 30 кровельных квадратов X 80 шурупов = 2400 шурупов

Не забудьте заказать винты «металл к металлу» для обшивки и бокового нахлеста панели

1. Вам потребуется по одному накладному винту на каждую линейную ножку отделки или гидроизоляции
2. Количество шурупов для бокового нахлеста панели определяется делением площади в квадратных футах на три, а затем повторным делением на 1,5.

Пример: 3000 квадратных футов разделить на три (ширина панели) = 1000, затем разделить на 1,5 (расстояние между винтами внахлест) = 667 винтов

Вам не нужны винты «металл к металлу» для бокового нахлеста, если используется гофрированный профиль ⅞”. Вам понадобятся только боковые винты для панелей R / PBR Panel и Western Rib / 7.2 Panel.

Что является наиболее распространенной причиной протечки металлической крыши?

Самая большая причина протечек на металлической кровле связана с неправильной установкой крепежа. После того, как вы узнаете, как размещать винты, мы рекомендуем вам научиться правильно устанавливать крепеж. В вашей крыше будут тысячи шурупов, и просмотр этого видео — лучшее, что вы можете сделать, чтобы предотвратить протечки крыши.

Если вы предпочитаете читать об установке металлических кровельных крепежей, мы написали вам статью:

Как правильно установить металлическую крышу с помощью крепежных винтов

Дополнительные ресурсы по установке металлических кровельных винтов

4 90 размещение для металлических кровельных и сайдинговых панелей легко. После просмотра видео и диаграмм в этой статье у вас не возникнет никаких проблем. Если вы изучаете размещение шурупов, то следующие шаги — узнать больше о креплении металлического листа и отделка и обшивка установка. Отличной отправной точкой будет просмотр наших руководств по установке или видео по установке.

Первая часть отделки, которая будет установлена на вашей металлической крыше, — это отделка карниза.

Мы создали ЛЕГКОЕ пошаговое видео по установке, чтобы максимально упростить установку металлической кровли.

Узнайте, какой тип крепежа подходит для вашей металлической кровли, прочитав:

Правильный выбор шурупов для металлических панелей

Правильный выбор шурупов для металлических панелей

Такие маленькие и простые детали, как винты и крепежные детали, легко игнорировать как жизненно важный компонент строительный проект. Для металлических крыш крепежные детали составляют менее 1 % от общей стоимости монтажа, , однако они могут привести к 100 % разрушения кровли .

Ваша крыша может рухнуть из-за сломанных креплений, неправильно установленных креплений, изношенных уплотнительных шайб или самой простой ошибки: использования неправильных шурупов.

В Western States Metal Roofing мы производим металлические кровельные и металлические сайдинговые панели для широкого спектра коммерческих и жилых проектов. Мы работали с тысячами подрядчиков более двух десятилетий и постоянно получаем вопросы о том, какой тип винтов использовать.

Ответ, конечно, не всегда так прост. Есть много различных факторов, которые вы должны учитывать при выборе правильного шурупа для вашего проекта металлической кровли или сайдинга.

В этой статье мы рассмотрим различные крепежные элементы, чтобы помочь вам решить, какой металлический кровельный крепеж лучше всего подойдет для вашего конкретного проекта.

Факторы, которые следует учитывать при выборе крепежа для металлической кровли

Тип панельной системы
Цвета винтов
Идентификация крепежа
Покрытие и материал винта
Необходимая длина винта
Необходимый тип винта
Tek/Саморезы
Сверла для винтов
Размеры винтов
Типы головок винтов
Количество потоков

Если вы занимаетесь монтажом своими руками, вам необходимо знать , как правильно закручивать саморезы для металлической кровли . Мы можем помочь вам и в этом.

Выбор правильного крепежа для открытых и скрытых панельных систем

Тип используемого крепежа зависит от того, устанавливаете ли вы панели с открытым крепежом или панели со скрытым крепежом. Волнистое гофрирование и R-панель являются примерами открытых крепежных панелей. Стеновые панели со стоячим фальцем или заподлицо представляют собой панель со скрытым креплением.

При установке панелей с открытыми крепежными элементами используются крепежные детали с резиновыми уплотнительными шайбами для повышения водонепроницаемости панелей и предотвращения проникновения воды.

В панелях со скрытым креплением используются крепления с низкопрофильной головкой, чтобы избежать контакта с нижней стороной кровельной панели.

Панели со скрытой застежкой, в которых используются зажимы, такие как стоячий фальц с защелкой, обычно используют застежки типа «блинообразной головки». Система, в которой не используются зажимы, такие как стоячий шов с гвоздями, использует застежки со сверхнизким профилем.

Винты, соответствующие цвету металлических панелей

Металлические панели бывают самых разных цветов. К счастью, крепеж тоже.

Винты поставляются с головками с цветным покрытием, соответствующим цвету металлических панелей. Благодаря этому крепежные элементы сливаются с металлическими кровельными и сайдинговыми панелями, придавая им более гладкий и аккуратный вид.

Идентификация крепежа

Это основные компоненты анатомии крепежной детали

Диаметр — Диаметр стержня, а не диаметр головки винта.
Резьбы на дюйм — Пример: Винт №12-14 имеет диаметр №12 с 14 витками резьбы на дюйм.
Длина — Начинается с нижней стороны головки и включает сверло и уплотнительную шайбу. Форма головки включена в длину только для крепежных деталей с потайной головкой.
Тип головки — Наиболее распространенными металлическими кровельными шурупами являются винты с шестигранной головкой, шестигранной головкой и круглой головкой.
Тип сверла — Самосверлящие, самонарезающие и самопроникающие
Материал — Углеродистая сталь и нержавеющая сталь являются двумя наиболее распространенными.
Покрытие — Наиболее распространены оцинкованные винты. Головка винта обычно окрашивается в тот же цвет, что и металлические панели.
Уплотнительные шайбы — Винты либо снабжены резиновыми уплотнительными шайбами для защиты от непогоды, либо нет.

Выберите подходящий винт в зависимости от типа материала

При выборе материала для ваших винтов учитывайте тип металлов, к которым они крепятся. При соприкосновении разнородных металлов и воздействии на них влаги возникает гальваническое воздействие.

Гальваническое воздействие между разнородными металлами может привести к преждевременному выходу из строя крепежных элементов, что может привести к протечкам ваших панелей. Проще говоря, когда определенные металлы вступают в контакт друг с другом, один металл жертвует собой ради другого.

Как правило, чем дальше друг от друга находятся материалы в гальваническом ряду (см. таблицу ниже), тем выше риск гальванической коррозии. Чем дальше друг от друга находятся металлы на графике, тем сильнее будет коррозия.

Какой тип винтового покрытия использовать на металлической крыше?

Металлические кровельные и сайдинговые материалы на вашей работе определяют отделку, покрытие и материалы для соответствующих винтов.

Алюминиевая кровля — Используйте винты из нержавеющей стали типа 304 с соответствующим цветом краски на головках винтов. Никогда не используйте нержавеющую сталь 410 на алюминиевой крыше.
Медная кровля — Используйте винты из нержавеющей стали типа 410, которые также покрыты медью.
Corten Roofing — Используйте винты из нержавеющей стали с головкой, окрашенной в темно-коричневый цвет.
Металлическая кровля — Используйте оцинкованные винты, которые будут называться оцинкованными винтами. Головки шурупов должны быть окрашены в тот же цвет, что и металлическая кровля или боковые панели.

Какова правильная длина шурупа для металлической кровли?

Если длины ваших креплений недостаточно, чтобы проникнуть сквозь весь материал, можно с уверенностью сказать, что установка не будет успешной. Правильный крепеж должен быть не только достаточно длинным, чтобы пройти через материал, но вы также должны учитывать длину сверла, если вы используете саморезы.

Самое главное, чтобы шурупы проникали в материал, к которому вы крепите, как минимум на один дюйм.

Длина обычно округляется до следующей половины или четверти дюйма, чтобы обеспечить достаточную длину крепежа. Имейте в виду, что чем длиннее винт, тем больше деформация при кручении возникает при закручивании. Иногда это может привести к поломке креплений во время установки.

Длина шурупа для металлической кровли

Длина шурупа измеряется по-разному в зависимости от того, имеет ли он шестигранную или плоскую головку. Винты с шестигранной головкой измеряются от нижней части шестигранной головки, а винты с плоской головкой измеряются от верхней части головки винта.

Различные климатические условия и требования к нагрузке означают, что длина винта не всегда будет одинаковой. Каждая работа должна рассматриваться отдельно.

Вот некоторые общие рекомендации:

Металлическая кровля со стоячим фальцем — 1-дюймовые круглые головки являются наиболее типичными винтами для крепления зажимов.
Гофрированный ½” — Винт крепится к верхней части панели при кровельных работах. Эта панель имеет высоту ½ дюйма, поэтому вам понадобится винт длиной не менее 1,5 дюйма.
Гофрированный ⅞” — Винт крепится к верхней части панели при кровельном применении. Гофрированная кровля имеет высоту ⅞ дюйма, поэтому вам понадобится винт длиной не менее 2 дюймов.
R Panel, 7.2 Panel и Ag Panels — винт крепится к нижней части панели. Наиболее распространены винты длиной 1 дюйм.

Длина шурупов для металлического сайдинга

Как и в случае с металлической крышей, требования к работе всегда будут разными. Всегда консультируйтесь со своим инженером. Вот некоторые общие рекомендации:

Стеновые панели со скрытым креплением — наиболее типичными винтами являются 1-дюймовые круглые головки.
Открытые крепежные панели — винт крепится к нижней части панели. Наиболее распространены винты длиной 1 дюйм.

Типы шурупов для металлической кровли

Выбор правильного типа крепежа для металлической кровли зависит от того, к чему крепеж будет крепиться во время установки. Большинство жилых крыш будет иметь фанерную подложку. Коммерческие или сельскохозяйственные работы также могут быть прикреплены к дереву, но также принято прикреплять винты к легким металлическим прогонам или тяжелым стальным двутавровым балкам.

Pro Совет: Всегда заказывайте винты с уплотнительными шайбами, как показано ниже, чтобы предотвратить протечки крыши.

Кровельные шурупы Металл к дереву

Наиболее распространенным типом крепежа для металлической кровли являются кровельные шурупы. Производители крепежа обычно указывают прочность на отрыв для различных пород дерева, поскольку не вся древесина одинакова. Это помогает определить правильный крепеж для вашего проекта.

Примером крепежа для деревянной подложки является шуруп №9 для металла к дереву или шуруп №10 для кровельного металла к дереву. Эти винты имеют очень острую самопрокалывающуюся точку, которая может проникать через 20-29 мм.стальной лист, а затем в дерево без предварительного сверления, проскальзывания или повреждения металлических панелей.

Металлические кровельные винты

Существует несколько типов винтов, которые можно использовать для крепления к металлу или стали. Правильный винт зависит от области применения и толщины стали.

Типы шурупов для металлической кровли

Винты, которые крепят боковой нахлест металлических панелей или прикрепляют отделку и гидроизоляцию.
Винты для крепления к тонкому металлу, например к металлическим прогонам.
Винты для крепления к тяжелым стальным балкам, двутавровым балкам или стальным трубам.

Винты для отделки

Тип винта для отделки, который вы должны использовать, зависит от панели, для которой он используется, и от того, подвергается ли он воздействию погодных условий. Если у вас есть накладной винт, который будет подвергаться воздействию погодных условий, на нем должна быть резиновая уплотнительная шайба. Если винт не находится в месте, где он будет подвергаться воздействию погодных условий, вы можете использовать винт с плоской головкой без уплотнительной шайбы.

Примером винта, который используется для соединения отделки с открытой панелью с застежкой, является застежка Impax ¼-14. Острие винта может проникнуть в обшивку толщиной 20-29 мм, а затем прикрепить обшивку к металлическому листу.

Накладные винты

Накладные винты обычно называют сшивающими винтами. Схема расположения винтов для открытой крепежной панели потребует использования винта внахлестку для крепления бокового нахлеста панели. Эти винты обычно размещаются на расстоянии от 12 до 24 дюймов по центру в нижней части панели.

Шурупы по металлу тонкого сечения

Этот тип шурупов можно использовать при монтаже металлической кровли или сайдинга. Для металлической кровли наиболее распространенным применением является крепление к металлическим прогонам. Для работы с металлическим сайдингом это крепление к металлическим шпилькам.

Этот тип шурупа следует использовать, если толщина металлических прогонов составляет 14 или 16 калибров. Примером этого типа винтов является Impax № 12-14.

Металлические винты для толстой стали

Этот тип винта будет использоваться, когда толщина стали составляет до ⅛ дюйма или больше. По мере того, как сталь становится толще, крепить ее непосредственно к стали становится все труднее. Двумя наиболее распространенными типами винтов, которые используются в этом приложении, являются № 12-24 самозасверливателя Impax 4.5 и самозасверливания № 12-24 Impax 5.

Самозаворачивающиеся винты/Tek

Самонарезающие винты — это еще одно название винтов Tek.

Винты Tek имеют небольшую резьбу на конце, известную как сверло. Они оба сверлят собственное отверстие и формируют сопрягаемую резьбу. Винты Tek устраняют необходимость в предварительном сверлении и, следовательно, помогают быстрее выполнять проекты. Эти винты предназначены только для металлических соединений.

Существует одно исключение, известное как шуруп Tek®, который имеет крылья и предназначен для соединения дерева с металлом.

Шурупы Tek обозначаются номером от 1 до 5, который указывает длину канавки или часть шурупа, определяющую уровень толщины металла, который он может просверлить. По мере увеличения числа толщина металла, через который он может пройти, увеличивается.

Винты Tek 4 по сравнению с винтами Tek 5

Тот факт, что шуруп может проникать в толстую сталь, не означает, что он не потребует больших усилий. Существует лишь небольшая разница в стоимости между Tek 4, 4,5 и 5. Дополнительные время и усилия, которые требуются при использовании Tek 4, не стоят минимальной экономии.

Мы рекомендуем вам использовать Tek 5, когда это возможно.

Шурупы Tek 4.5 могут просверливать металл толщиной 0,075–0,375 дюйма.
Шурупы Tek 5 могут просверливать металл толщиной от 0,075 до 0,500 дюймов.

Острие сверления винта

Одной из наиболее неправильно понимаемых частей винта является само острие сверления. Клиенты часто используют все эти термины взаимозаменяемо. Саморезы и саморезы часто путают из-за того, что это одно и то же изделие.

Есть несколько сходств между ними, в том числе оба часто имеют одинаковые размеры и типы голов. Однако они служат разным целям. Если вы закажете неправильную точку сверления, ваш винт не будет работать должным образом.

Существует три основных типа стилей точек сверления, и мы дадим определение каждому из них.

Самосверлящий
Саморез
Самопроникающий

Что такое саморез?

Наконечник винта будет иметь острие сверла, позволяющее просверлить отверстие при формировании сопрягаемой резьбы. Он должен иметь возможность выполнять обе функции за одну операцию. Самосверлящий винт должен просверлить собственное отверстие, чтобы считаться самосверлящим. Он используется в приложениях металл к металлу.

Что такое саморез?

Этот винт предназначен для нарезания резьбы в материале. Они не предназначены для сверления металла. Перед установкой необходимо предварительно просверлить пилотное отверстие. Применяется как для металла, так и для дерева, но редко используется для металлических кровель и сайдинга.

Что такое самонарезающий винт?

Этот шуруп предназначен как для прокалывания тонкого металла, так и для нарезания резьбы в материале. Сверло будет более острым и имеет две резьбы. Перед установкой нет необходимости предварительно сверлить пилотное отверстие. Это наиболее распространенный тип шурупов для металла и дерева.

Выбор правильного диаметра шурупов для металлической кровли

Диаметр шурупа измеряется диаметром стержня. Чем выше число, тем шире винт.

Правильный выбор шурупа зависит от местных строительных норм, климата, предпочтений подрядчика и технических характеристик вашей работы. Каждая работа будет отличаться, и каждый винт имеет разные значения вытягивания. Лучшее, что мы можем сделать, это дать вам несколько общих рекомендаций.

Ниже приведены наиболее распространенные диаметры шурупов:

#9 и #10 — это наиболее распространенные размеры для шурупов по металлу и дереву
#12 — это самый распространенный винт металл-металл 9.0014
№14 — более широкий винт, который используется в районах с более сильными снеговыми нагрузками

Выбор головки винта для крепежа

Крепежи бывают разных профилей, каждый из которых соответствует разным критериям.

Например, есть винты с плоской головкой, также известные как «винты-блинчики», которые используются при низкопрофильной установке. Другим примером являются винты с буртиком, которые имеют большой купол под головкой, что полезно, когда тепловое движение может деформировать отверстия.

Какие существуют типы головок винтов?

Головка с шестигранной шайбой – Поверхность шайбы образует опорную поверхность для приводных гнезд. Они могут быть с прорезями или без прорезей, хотя чаще встречаются без прорезей.
Панорамная головка – Низкопрофильная головка, которая может быть крестообразной или квадратной.
Плоская головка – Головка этого типа утопает в древесине для гладкой поверхности.
Овальная головка – Похожа на плоскую головку, но с овалом наверху для законченного вида.
Головка с круглой шайбой – Состоит из приподнятой тарельчатой головки со встроенной шайбой, сформированной в процессе высадки. Головка винта помогает предотвратить его чрезмерное закручивание.
Шурупы для ферм – Винты с большой головкой и низким профилем.
Винты с плоской полукруглой головкой – головка с самым низким профилем для крепления металла к металлу.
Вафельная головка – Используется для крепления фанеры к металлу.
Головка стекляруса для гипсокартона — Они будут крепить гипсокартон к металлическим шпилькам.
Частичная рама – Винт для крепления стойки к гусенице.
Блинчатая головка – очень низкопрофильная головка с большой опорной поверхностью.
Квадратная накладка — Квадратный привод и уменьшенная головка для ограниченного пространства.

Выбор правильного количества резьбы

Количество резьб, также известное как шаг резьбы или число витков на дюйм (TPI), показывает, насколько мелка резьба на винте. Это важное соображение, поскольку оно является частью того, что определяет величину вытягивания винта 9.0005

Крепежи для США относятся к числу витков резьбы на дюйм (TPI), поэтому 24 соответствует 24 виткам на дюйм. Пример: #12-24 — это диаметр #12 с 24 витками на дюйм.

Метрические крепежные изделия относятся к количеству резьбы как шагу резьбы или расстоянию между резьбами. Например, шаг 1,5 будет иметь 1,5 миллиметра между каждой резьбой.

Меньшие крепежные детали, как правило, имеют более тонкую резьбу, поэтому количество витков больше.

Важность использования правильных винтов для металлических панелей

В этой статье мы рассмотрели много тем, но теперь вы должны лучше понимать все различные типы доступных крепежей. Использование правильных винтов для вашего проекта жизненно важно для долговечности металлической крыши или сайдинга, который вы устанавливаете.

Использование неправильных винтов или их неправильная установка — это простая ошибка, которая может привести к повреждению, которого можно легко избежать.
