Кобылки на крыше: Кобылки на крыше – важный элемент ее конструкции

Содержание

Что такое кобылка: кровля, фотопримеры и видео


Монтаж карнизов без использования кобылок


Короб или деревянный каркас под карнизным свесом позволяет спрятать не столь приятные глазу выступающие элементы стропил и обрешетки. Метод подшивки элементов карниза напрямую зависит от типа короба. Самым простым способом его изготовления является установка каркаса из ветровой планки и установленных на внутренней части стропил так называемых подшивных реек (прочитайте также: «Ветровая доска — что это такое»). Используя данный метод, допускается обрезка концов стропил как по отвесу (торец будет располагаться параллельно к стене), так и перпендикулярно оси стропил. Все зависит от предпочтений застройщика.


Давайте рассмотрим немного подробнее вариант с параллельным обрезанием концов досок стропил:

  • Для выполнения данной работы необходимо иметь строительные леса и выдвижную лестницу. Крепление будет осуществляться шуруповертом и саморезами по дереву.

  • Сперва закрепляют ветровую доску, после этого — внешнюю подшивку крыши софитом и наконец — внутреннюю подшивку. Сечение всех досок равное и составляет 150*20 мм.

  • Для изготовления короба необходимо отобрать ровные доски без сучков и остатков коры. Если короб планируется создавать в качестве так называемой «подшивы», то есть без применения разнообразных отделочных материалов, то используются калиброванные доски сечением 50*20 мм.

  • После закрытия стропил и фронтальной обрешетки короб необходимо обработать специальным защитным средством. По желанию, древесину можно покрыть морилкой и лаком. Это позволит продлить срок службы короба, а также заметно улучшит его эстетичность.

  • Для закрытия короба зачастую используют профнастил серого или белого цвета, марки С10. Также популярен виниловый сайдинг, который очень легко монтируется и имеет малый вес.

  • Подшивка частей карниза осуществляется с использованием специального материала — софитов, которые представляют собой перфорированные пластиковые или алюминиевые пластины. Немалая стоимость данного материала полностью компенсируется его привлекательностью и очень высокой функциональностью, поэтому установка софитов оправдана.

  • Независимо от выбранного материала для подшивания карнизных планок, необходимо использовать внешние уголки, цвет которых подбирают в соответствии с цветом самого короба. Размер данных элементов составляет 5 см. Отбортовка должна подойти под размер по ширине лобовой доски.

  • Для облагораживания вида боковых сторон используются специальные крышки, вырезанные из гладких листов. Их форму подбирают согласно форме торцевой части короба.

  • Фронтальная подшивка крыши выполняется гораздо проще. К выступающей обрешетке крепят две доски с сечением 150*20 мм. После этого они зашиваются подходящим материалом.


Установка кровельных кобылок, подробное видео:


Монтаж карниза и кобылки


Кровля с этим элементом является немного сложнее. Кобылки представляют собой доски сечением 150*30 мм или 100*30 мм. Также для того элемента могут использоваться обрезки стропильных брусьев, которые будут закрепляться к стропилам более широкой стороной. Во время монтажа кобылок ориентирование происходит по кирпичной кладке или по уровню.


После установки кобылок к ним крепят подшивные доски. В результате этой процедуры получается короб с горизонтально расположенной нижней частью. Затем можно переходить к украшению короба соответственно общему стилю дома или пожеланиям его владельца.


Выполняя монтаж карниза необходимо понимать, что кровля в должна «дышать». Под этим подразумевается попадание теплого воздуха в часть крыши под карнизом. После этого воздух, проходя стропила, обрешетку и сам кровельный материал выходит наружу. Это позволяет обеспечить правильную вентиляцию, которая хорошо просушивает крышу, оберегая ее от накопления конденсата и продлевая общий срок эксплуатации. Именно поэтому нельзя герметизировать какие-либо элементы конька или карниза. Их выполняют без использования монтажной пены или силикона. Исключение составляют только вертикальные примыкания к трубам и стенам, так как в этих местах проявляется высокая вероятность проникновения воды под кровлю.


Существует несколько видов подшивных карнизов с кобылками. Наиболее простым является способ укладки треугольного карниза. Кроме простоты монтажа, он отличается отсутствием неприятного гудения во время зимних вьюг, которое присуще другим типам карнизов.


Детали процесса установки


Перечислим основные правила его установки:

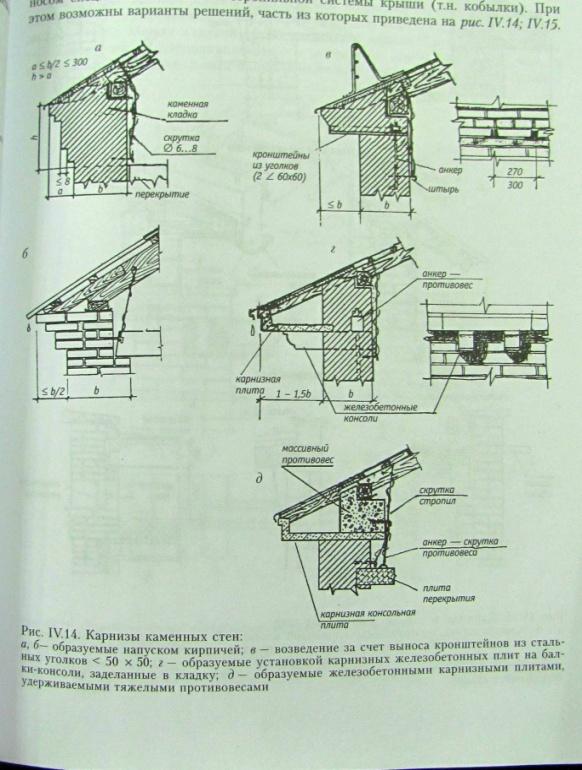

  • Стропила обрезают заподлицо с внешними стенами. При этом карниз не должен свешиваться над стеной. Если же не удалось избежать свешивания, то на стык стены и стропил необходимо прибить карнизную доску с водостоком.

  • Карнизный вынос образуется методом удлинения стропила кобылкой, которая прибивается прямо к ногам стропила. Данный подход достаточно распространен, так как отличается целым рядом преимуществ. Среди них — гарантированная защита подкарнизного пространства от задувания дождевой воды. Кобылки в конечном итоге должны образовать зазор, который обеспечит проникновение свежего воздуха в подкровельное пространство.

  • Вынос карниза на кобылке оставляют открытым внизу. Его также можно и закрыть оструганными или прифугованными подшивными досками равной ширины и толщиной не более 25 мм. Подкровельное пространство закрывают досками перпендикулярно стене. Между досками и стеной оставляется зазор для правильной вентиляции.

  • Карнизный вынос закрепляют с помощью консолей с металлическими анкерами, заделанными в стену. Кобылку в таких местах заделывают заподлицо с консолью. Такой способ оформления применяют для вынесения подшивного карниза на расстояние, которое превышает допустимое для кобылки из дерева.

  • Кирпичный свес выполняют на стенах из камня, с выложенной кирпичом верхней частью. При этом соблюдается постепенный припуск рядов на треть длины кирпича или меньше (до 8 см). При этом ширина карнизного свеса не должна быть больше половины общей толщины стены.


Срок эксплуатации кровли во многом зависит от того, как был выполнен карнизный свес. В его монтаже очень важную роль имеет кобылка — кровля, выполненная при несоблюдении технологии установки этого элемента не сможет прослужить достаточно долго.


Перед началом работ необходимо выполнить точные расчеты и замеры. Также кобылка крыша и другие деревянные элементы должны обработаться антисептиками. Важно подготовить заранее все необходимые инструменты и материалы. При соблюдении порядка работ и выполнении всех требований по обустройству данного элемента можно улучшить внешний вид крыши, ее вентиляцию, а также продлить срок эксплуатации. Кроме того, такая кровля становится более устойчивой к сильным ветрам.

Кобылка кровли: назначение и способы крепления

Крыша дома обязательно оборудуется свесом, который защищает стены строения и отмостки от атмосферных осадков, падающих с кровли в виде воды. При этом карниз защищает проём между кровельной конструкцией и стенами от ветра. Но иногда случается так, что крыша дома была в своё время собрана неправильно. Или длины стропил не хватило, чтобы создать оптимальную ширину свеса, которая должна быть не менее 40 см. Для удлинения ног используют элемент, носящий название в стропильной системе.

Содержание

  1. Что такое кобылка
  2. Правила установки
    1. Варианты крепления
    2. Оформление карнизного свеса
    3. Видео материал
  3. Обобщение по теме

Что такое кобылка

По сути, это кусок доски, который удлиняет стропила. Он просто крепится к ним любыми средствами и способами, создавая карниз крыши. При этом можно использовать для кобылок доски меньшего сечения. Главное здесь – выставить их в одной плоскости со стропилами, чтобы верхний торец первых составлял продолжение вторых.

Необходимо отметить, что, кроме выше обозначенных преимуществ есть у этого элемента и другим положительные моменты:

  1. Упрощается ремонт свеса, если один из элементов вышел из строя или потерял несущую способность. Надо просто заменить кобылку с изъяном на новую. С вышедшей из строя стропильной ногой ремонт потребовал бы больших вложений сил и средств. К тому же он был бы довольно трудным и трудоёмким.
  2. Упрощается процесс выравнивания линии свеса. Даже при больших перепадах его можно исправить, заменив одну или несколько кобылок другими.
  3. Снижается давление на стены дома и его фундамент.
  4. Чем короче стропила, тем они дешевле.
  5. Кобылка кровли может служить и декоративным элементом кровельной конструкции. Надо придать ей необычный внешний вид, к примеру, при помощи резьбы по дереву.

Правила установки

Есть стандартная технология, которую используют для сооружения свеса кровли из кобылок. Сначала монтируют стропильную систему полностью. Затем готовят шаблон, по которому будут вырезать из досок кобылки. Шаблон выбирается с учётом проектируемых элементов деталей дома и кровли в том числе. То есть устанавливается ширина свеса, к которой прибавляют 30–50 см, используемые на крепление.

При этом применяют такое соотношение – чем длиннее свес, тем длиннее должно быть место крепежа. Суть этого соотношения заключается в том, что кобылка работает, как консоль. Поэтому чем она длиннее, тем больше действуют на неё нагрузки. А значит, необходимо исключить все изменения крыши, происходящие путём проседания свеса под действующими нагрузками.

К примеру, если по проекту дома ширина карниза составляет 40 см, то шаблон подгоняется под размер 70–80 см. Из досок вырезается требуемое количество кобылок, которое равно количеству стропильных ног. Не забываем, что свес кровли изготавливается из пиломатериалов, поэтому кобылки обязательно обрабатываются антисептическими и антипиренными составами. Антисептик борется с паразитами, плесенью и грибками, антипирены являются противопожарным средством. Их так и наносят: сначала первый, после его высыхания второй.

Это тоже важно знать:  Крепление стропила для бани: рекомендации по установке своими руками

Теперь непосредственно о монтаже. Наращивание стропил производится двумя способами:

  1. Кобылка кровли приставляется к стропильной доске. То есть они соприкасаются боковыми сторонами на длину крепёжного участка (30–50 см). Таким способом они и скрепляются между собой.
  2. Приставляют её к стропилу торец к торцу ширины досок. А между собой они соединяются дополнительной доской, которая прикладывается к ним сбоку.

Для второго варианта используют кобылки, длина которых должна быть равна ширине свеса крыши. И ещё один момент, который лежит в основе свеса крыши. Кобылки не упираются в мауэрлат или стены дома. Они несут только нагрузки от карниза, то есть обрешётки и кровельного материала, которые на нем лежат.

Варианты крепления

Для крепления используют два вида крепёжных изделий: гвозди (обычные или ершовые) и болты. Первые выбирают с учётом толщины используемых досок. То есть длина крепёжного изделия должна быть хотя бы на треть больше толщины элементов свесной конструкции. Их вбивают до упора, сгибая концы, вышедшие с обратной стороны доски. Забивать гвозди надо так – один крепёж со стороны установленной кобылки, другой со стороны стропильной ноги.

Количество гвоздей зависит от длины участка соединения. Минимально четыре гвоздя, максимально восемь. Забивают их парами один над другим. Это в независимости от того, какой способ стыковки выбирается.

Сегодня многие мастера используют саморезы. Их длина не должна превышать толщины спаренной конструкции. При этом лучше сначала просверлить отверстия меньшего диаметра, чем диаметр самореза, куда загоняются крепёжные изделия.

Что касается болтов, то их месторасположение может быть посередине вдоль стропильных ног или в шахматном порядке. Количества болтов выбирается также с учётом длины соединительного участка. Минимальное количество – два, максимальное – шесть.

Сложность второго варианта крепления заключается в том, что необходимо точно просверлить отверстия в двух стыкуемых элементах. Поэтому сначала сверлятся отверстия на кобылках, потом их приставляют по месту установки, где через отверстия делают метки. Кобылку убирают в сторону, а в стропиле делают сквозное отверстие под болт. После чего первую устанавливают ко второй, совмещая сделанные отверстия, в которые вставляются болты, закрепляемые гайками.

Опытные мастера подходят к этому процессу проще. Они сначала производят установку кобылок к стропилам, крепят их саморезами или гвоздями. А затем уже в сдвоенной конструкции делают общие отверстия, куда вставляют болты.

Оформление карнизного свеса

Если для формирования свеса крыши были использованы декоративные кобылки или наращённые участки обработали лаком, то карниз так и оставляют в неизменном виде. Иногда делают обшивку между ними, чтобы не видно было обрешётки и кровельного материала. Обшивку обычно проводят вагонкой или другим панельным или листовым материалом, к примеру, фанерой.

Это тоже важно знать:  Основные параметры чертежа стропильной системы для вальмовой крыши

Но чаще отделку карниза проводят с помощью собираемого короба, который формируется кобылкой, подшивной планкой и стеной здания. При этом подшивной элемент – это брус, который соединяет между собой концы кобылок. Обшивка таким способом создаёт не только выступ карниза, но и целого короба, который закрывает собой выступающую часть стропильной системы. В него, а точнее, в нижнюю плоскость короба, вставляются светильники, вентиляционные решётки. Кстати, последний элемент – обязательная деталь свеса крыши, потому что его делать герметичным нельзя. Вентиляция кровли – основополагающая система, которая продлевает срок эксплуатации крыши в целом.

Видео материал


Обобщение по теме

В заключение хотелось бы обозначить тот момент, что кобылки – элементы, которые используют лишь в том случае, если приобретённый пиломатериал недостаточен по длине, чтобы закрыть пролёт ската крыши полностью с учётом свеса. К примеру, если длина купленных досок составляет 6 м (кстати, стандартная, больше не изготавливают), а длина стропильных ног с учётом свеса кровли должен быть 6,25 м (по проекту), то, конечно, кобылки к доскам придётся добавить.

Или другой случай, в котором длина стропильных ног с учётом свеса равна 5,5 м. То здесь без вариантов – кобылки не нужны. Даже придётся устанавливаемые стропила подрезать под требуемый размер.

К тому же учитывайте простую истину, что соединяемые части одной детали по прочности уступают цельному элементу. В месте стыка всегда присутствуют напряжения, снижающие несущую способность материала. Поэтому постарайтесь при сооружении стропильной системы обходиться без кобылок.
