Кабель для электроплиты

Главная » Статьи » Кабель для электроплиты

Какой кабель применить для подключения электроплиты?

Естественно зависит от мощности плиты, так как чем мощнее плита, тем толще нужен кабель, единственное только то, что от толстого (более чем нужно) кабеля хуже не будет, а вот если он слишком тонкий, то будет проблемы в виде его нагрева вплоть до выхода из строя контактных групп вилок и розеток, а также клемм подсоединения самой электроплиты.

Теперь по самому кабелю, естественно это должен быть многожильный, мягкий, медный кабель, по сечению не менее 1.5 квадрата.

То есть начиная от полтора квадрата полезной площади.

Естественно и жил в кабеле должно быть столько сколько выводов в печке, а это может быть и два и три и даже пять (в трёхфазной).

Теперь в зависимости от мощности печки нужно подобрать сечения, как я уже написал оно должно быть от полтора квадрат, такой кабель без проблем обеспечит питание прибор мощностью до 3. 5-4 киловатта (3500-4000 ватт)

Мощность в 3500-5000 ватт нужно подключать кабелем сечением в 2.5 квадрата.

Более пяти киловатт используется достаточно мощный и толстый кабель сечением 4 квадрата.

Кабель как и шланг ни в коем случае не должен быть натянут, поэтому его длина должна быть с запасом, он должен быть в свободном положении.

www.remotvet.ru

Какой кабель выбрать для электроплиты

Долгожданный поход в магазин, и вы – счастливый обладатель современной электрической плиты. Но при распаковке изделия вдруг выясняется, что подключать покупку к сети нечем — шнура питания в комплекте нет. Мчаться снова в магазин и выяснять, почему не хватает столь необходимого аксессуара, не стоит. Кабеля для электроплиты нет по логически обоснованным причинам.

Дело в том, что подключить плиту к сети можно разными способами. Первый заключается в прямом вводе кабеля и непосредственном подключении его к входному клеммнику. Тогда длина линии исчисляется десятками метров, положить его внутрь упаковки производитель просто не в состоянии.

Второй способ заключается в подключении через розетку, но и тут незадача: подключение может быть как к трем фазам сети, так и к одной. Производитель плиты не может предусмотреть оба варианта, укомплектовав провода для электроплиты на все случаи жизни. Стоимость двух кабелей, для однофазного подключения и трехфазного, легла бы на стоимость плиты, а один из них вы бы выкинули после подключения.

Теперь, когда причина нехватки кабельной продукции в комплекте поставки понятна, выясним, какой кабель выбрать для подключения электроплиты.

Выбор материала изоляции

Допустим, что вы уже установили розетку для подключения электроплиты. Вам требуется соединить ее с клеммником самой плиты разъемным соединением.

Главным требованием к изоляции, а, следовательно, к типу кабеля, в этом случае является его гибкость. Установка розетки предполагает, что либо вы будете передвигать плиту, либо отключать от нее питание и сматывать шнур. Кабель с жесткими жилами смотать будет труднее, за плитой он не ляжет на пол, а будет торчать колом.

Гибкий кабель – это тот, у которого токопроводящая жила не монолитная, а состоит из многочисленных проволочек, собранных пучком. За счет этого он получает свободу перемещения.

Для электроплит подойдут кабели марок КГ или ПВС. Изоляция жил и оболочка кабеля КГ выполнены из резины. Он не боится воздействия солнечных лучей и работает в широком температурном диапазоне от -40 до +50 ˚С. Обозначение его расшифровывается следующим образом: К — кабель, Г — гибкий.

В промышленности этот вид кабелей используется для подключения механизмов, которые при работе перемещаются, например, кран-балок, тельферов. Поэтому для подключения плиты он подойдет как нельзя кстати.

Марка ПВС расшифровывается как: П — провод, В — виниловая изоляция оболочки и токопроводящих жил, С — соединительный.

Как видно из расшифровки, ПВС относится не к кабелям, а к проводам. Но, тем не менее, он может использоваться при монтаже квартирной проводки. Более того, это – его основное назначение, он используется в тех местах бытовой сети, где требуется гибкость. Из него можно изготавливать шнуры питания, удлинители. Рабочий температурный диапазон ПВС немногим меньше кабеля КГ – от -25 до +40 ˚С. Он устойчив к горению, не распространяет огонь.

Выбор количества жил

Количество жил кабеля питания электроплиты зависит от того, однофазное питание применяется для ее работы, или используются все три фазы. Поэтому нужно сначала определиться с решением этой задачи.

Для этого потребуется почитать паспорт электроплиты, заодно посмотрев на конструкцию клеммника на ее задней стенке. Электроплиты небольшой мощности питаются от одной фазы, но и шнур питания при этом обычно идет с ними в комплекте.

Для всех остальных моделей предусмотрено питание как от одной, так и трех фаз. Клеммник при этом имеет возможность переключения выводов с трехфазного на однофазное питание. Для этого в комплект входят перемычки. Если установить их согласно указанному в паспорте или на крышке клеммника положению, плиту можно подключить к одной фазе.

Использование перемычки при подключении плиты к однофазной сети

Если вы живете в квартире или к вашему частному дому, даче или коттеджу подходит воздушная линия с двумя проводами, то и выбора особого нет: у вас есть одна единственная фаза, и других вы не найдете. Кабель питания для электроплиты будет трехжильным.

Если вы – счастливый обладатель всех трех электрических фаз, то перемычки на клеммнике вам не пригодятся. Вам нужен пятижильный кабель. Только не забудьте удалить перемычки, если они установлены производителем на клеммнике по умолчанию. Иначе будет большой «бум».

Теперь о назначении жил. Фазная жила трехжильного кабеля обычно имеет коричневый цвет (или другой, отличный от двух последующих, например – черный). Жилу синего (голубого) цвета нужно использовать только для подключения нулевого рабочего провода. То есть, того, который будет проводить электрический ток нагрузки. Желто-зеленую же жилу подключают только к выводу «земля», соединенному с корпусом плиты. Она обеспечивает его присоединение к заземляющему устройству вашего дома, если оно есть. Если нет, то этот проводник лучше не подключать вовсе, но плита при этом обязательно защищается УЗО.

Не забудьте удалить перемычки при подключении электроплиты к трехфазной сети.

Пятижильный кабель дополнительно содержит проводники для коммутации еще двух фаз. Их расцветка согласно действующих стандартов – коричневый, белый и черный цвета. Могут быть и другие, но цвет нулевого и защитного провода при этом не меняется.

Сечение жил кабеля

Выбор сечения кабеля зависит от мощности электроплиты. Ее можно узнать из паспорта, из таблички на задней стенке корпуса. Для выбора сечения кабеля по мощности плиты воспользуйтесь таблицей, приведенной ниже.

Обратите внимание, что для однофазного и трехфазного подключения для одной и той же мощности используются кабели разного сечения. Это объясняется тем, что при однофазном подключении вся мощность плиты проводится одной фазой, а при трехфазном она разделяется между тремя. Поэтому можно использовать меньшее сечение провода.

Если мощность плиты неизвестна, то можно использовать максимальные значения из таблицы – вы точно не ошибетесь.

Подключение кабеля

Если бы кабель не был гибким, то присоединение его к клеммам плиты и к вилке силового разъема заключалось бы в зачистке изоляции на необходимую длину и зажиме проводов в соответствующих клеммах.

Зажать гибкий провод, конечно, можно и без предварительной подготовки. Но только в том случае, если производитель плиты и разъема питания предусмотрел такой вид соединения. Это можно узнать в паспорте на изделие. Но лучше подстраховаться.

Если зажим выполняется плоскостью, провод нужно предварительно облудить. Для чего потребуются электропаяльник, припой и канифоль.

Лужение производим в такой последовательности. Сначала разделываем жилу кабеля на необходимую длину. Затем вращательным движением скручиваем пучок проволочек жилы так, чтобы они слились в единое целое, и ни одна из них не оттопыривалась в сторону.

Прогретым до рабочей температуры жалом паяльника окунаем зачищенный вывод в канифоль так, чтобы она обволокла его и немного впиталась внутрь. Затем плавим припой, капля которого должна остаться на жале паяльника. Теперь помещаем эту каплю на провод, удерживая его горизонтально. Канифоль закипит, а припой равномерно растечется по жиле. Поворачивая провод, при необходимости снова окуная его в канифоль, добавляя припоя на паяльник, добиваемся равномерного покрытия контактной поверхности.

Если клемма поддерживает присоединение провода, загнутого колечком, перед пайкой можно согнуть его так, чтобы внутрь свободно проходил винт от клеммы. Не рекомендуется сгибать провод в кольцо после лужения. Припой – вещь хрупкая.

Для присоединения кабеля к силовому разъему типа «папа», используемому для подключения электроплиты к розетке питающей сети, тоже можно облудить проводники кабеля.

Но есть и другой способ: использовать втулочные наконечники. Широко распространены наконечники типа НШВИ (наконечник штыревой втулочный изолированный). Он препятствует расползанию отдельных проволок гибкого кабеля, собирая их вместе. Для опрессовки таких наконечников используют специальный инструмент, но для зажима в плоскую клемму достаточно просто установить его на разделанную жилу. Затем наконечник аккуратно помещается в клемму и зажимается ее винт. Клеммник сам выполнит опрессовку.

Применять такие наконечники с зажимами, в которых проводник помещается во втулку, а соединение обжимается винтом, вворачиваемым в нее перпендикулярно проводу, нельзя. Винт может перерубить наконечник.

И последний вариант подключения, актуальный, в основном, для проводников сечением 4 – 6 мм2. Это наконечники медные луженые типа ТМЛ. Соединение получается самым надежным, но оно возможно лишь в том случае, если такой наконечник поместится в клеммник.

При выборе наконечника ТМЛ обратите внимание не только на сечение кабеля, но и на диаметр отверстия в нем. К примеру, наконечники такого типа на 6 мм2 выпускают с отверстиями под винт диаметром 5, 6 или 8 мм. Сначала нужно выкрутить из клеммы винт, измерить его диаметр, а затем – покупать наконечник.

Недостаток такого метода подключения в том, что для установки наконечников ТМЛ точно понадобится специальный пресс.

Загрузка…Понравилась статья? Поделитесь:

voltland.ru

Правильно выбираем кабель для электроплиты

Для подключения варочной панели или электрической плиты необходимо правильно выбрать кабель, силовую розетку, вилку и вводной автомат. Особое внимание нужно обратить на марку и сечение кабеля. Также следует определиться со способом подключения прибора к сети и подобрать подходящую схему. Только в этом случае эксплуатация электроприбора будет безопасной.

Подготовка к проведению работ

Прежде всего, для подключения электроплиты следует выделить отдельную линию от щитка к кухне и выполнить заземление. Категорически запрещено подключать плиту к тем линиям, которые питают освещение и розетки, используемые для подсоединения к сети других электроприборов.

Чтобы все работы были выполнены правильно, обязательно нужно изучить технический паспорт устанавливаемого изделия, а также рекомендации производителя по монтажу и обслуживанию устройства. Обычно такие сведения можно найти в инструкции по эксплуатации, которая прикладывается к каждому изделию вместе с техпаспортом.

Кроме того, провод для варочной панели, духового шкафа или плиты должен монтироваться в соответствии с указаниями ПУЭ 7 и ПТЭЭП, а также с требованиями нормативно-технической документации, касающейся монтажа и использования изделий с высокой энергоемкостью. Если игнорировать данные рекомендации, то можно потерять гарантию на оборудование и подвергнуть себя опасности.

Требования, которым должен соответствовать электрокабель для подключения плиты

Далеко не всегда в комплекте приобретаемого оборудования присутствует кабель для электрической плиты. Поэтому возникает необходимость приобретения проводника. Но как его правильно выбрать? В магазине, где осуществлялась покупка оборудования, могут предложить докупить подходящий провод, но не стоит с этим торопиться, ведь, скорее всего, там он обойдется гораздо дороже, чем в электротехническом магазине или на рынке.

Чтобы самостоятельно подобрать подходящий кабель для плиты, нужно учесть следующие факторы:

1. Мощность изделия. Она указывается в техпаспорте оборудования. От мощности прибора зависит, каким должно быть сечение провода. Если мощность прибора, подключаемого к однофазной сети, не превышает 3 кВт, то подходящий размер сечения – 1,5 мм2, для мощности 3-5 кВт – 2,5 мм2, 5-7,5 кВт – 4 мм2, 7,5-10 кВт – 6 мм2. Если оборудование подключается к трехфазной сети и его мощность не превышает 5 кВт, что подходящий размер сечения – 1,5 мм2, если мощность достигает 10 кВт, то нужно приобрести проводник диаметром 2,5 мм2.
2. Фазность подключения. Она зависит от количества жил кабеля для электроплиты. Кабель бывает трехжильным или пятижильным. Количество жил данного проводника зависит от сети электропитания в квартире, а она может быть однофазной или трехфазной. Если сеть однофазная, то кабель должен иметь 3 жилы – фазную, нулевую и жилу заземления. А провод для трехфазной сети должен состоять из 5 жил – трех фазных, нулевой и заземляющей.

Если вы решили: «Самостоятельно подключу плиту», то обязательно выясните, поддерживает ли оборудование выбранный тип подключения. Так, приборы небольшой мощности (до 5 кВт) в большинстве случаев подключаются к однофазной сети, а более энергоемким (от 5 кВт) могут поддерживать двухфазное или трехфазное подключение.

Если вы намерены подключить электроплиту, но не знаете ее мощность или хотите приобрести шнур для подключения «с запасом», то можете смело покупать проводник ПВС 3 х 6 или КГ 3 х 6. Кабельная продукция этих марок имеет 3 жилы, сечение каждой из которых составляет 6 мм2. Таким кабелем можно подключать оборудование мощностью до 10 кВт.

Выбор марки проводника

Итак, какой кабель лучше купить для того, чтобы подключить варочную панель, духовку или электроплиту? По мнение специалистов с большим опытом, лучшими кабельными изделиями для этих целей являются проводники марок ПВС и КГ.

ПВС (провод виниловый соединительный) используется для подсоединения к сети различных электрических устройств. Он изготавливается с токопроводящими медными жилами в количестве от 2 до 5, защищенными изоляцией и покрытыми общей белой защитной оболочкой. Название изделия кроме аббревиатуры ПВС содержит указание на количество жил и их диаметр, например, ПВС 3 х 4.

Кабель для электроплиты ПВС может выдерживать напряжение до 450В, он отличается высокой прочностью и сопротивлением на изгиб. Широко применяется для подключения устройств в неотапливаемых и влажных помещениях, характеризуется доступной ценой и сроком службы 6-10 лет. Изоляция этого провода для электроплиты относится к стандартному классу по огнестойкости.

Также подсоединение варочной поверхности или духового шкафа может выполняться при помощи провода КГ (кабель гибкий). Внутри проводника находятся луженые медные жилы, покрытые резиновой изоляцией. Сверху изделия также покрыто защитной резиновой оболочкой. В пространстве между жилами и наружной оболочкой располагается специальный защитный слой, который предотвращает прилипание жил к оболочке при нагреве в процессе эксплуатации.

Этот кабель для варочной панели способен выдерживать напряжение электрической сети до 660В. Изделие может эксплуатироваться при температуре от -40 до +50 градусов по Цельсию. Количество жил варьируется от 1 до 5, при этом заземление может быть меньшего диаметра, чем фазные жилы. На письме это обозначается следующим образом: КГ 3 х 5 + 1 х 4 (3 фазные жилы с сечением 5 и 1 заземляющая жила с сечением 4).

ПВС и КГ без особого труда укладываются на выбранные поверхности, так как отличаются высокой гибкостью. Независимо от того, какую марку проводника выбрал мастер, кабель на электроплиту нужно приобретать с запасом длины, позволяющим передвигать конструкцию.

Особенности подключения устройства

Плита подключается к электросети в соответствии со схемой, которая поставляется вместе с прибором. Она может быть изображена на корпусе изделия или в инструкции по эксплуатации. Перед тем, как вы решите: «Сейчас соединю жилы кабеля с контактами», не забудьте зачистить концы провода от окисления и залудить их. Закрепить края проводника в клеммнике можно путем зажатия их шайбами, обжатия в специальных гильзах или при помощи медных луженых наконечников (ТМЛ).

В многоквартирных домах наиболее распространенным вариантом является однофазное подключение. При таком типе подключения клеммы с обозначениями L1, L2, L3 нужно соединить друг с другом при помощи специальных перемычек, которые поставляются в комплекте с печью. После этого фазный провод (черный, белый, коричневый, оранжевый или др.) подключается к клемме L2.

Клеммы N1 и N2 также соединяются перемычкой, и нулевой провод (синий или голубой) подсоединяется к клемме N2. Заземляющий провод (желто-зеленый) присоединяется к клемме PE. Болты клемм необходимо затянуть до упора, иначе они могут обгореть во время использования и спровоцировать пожар.

Если в доме не однофазное, а двухфазное подключение, то клеммы L1 и L2 необходимо соединить перемычкой и подключить к ним один из фазных проводов. Второй фазный провод присоединяется к клемме L3. При трехфазном подключении каждой фазный проводник присоединяется к соответствующей клемме.

Порядок подключения плиты или варочной панели

Подключать плиту можно через розетку или клеммник (распределительную коробку, расположенную в кухне). Более распространенным является первый вариант. Работы выполняются в такой последовательности:

1. Определяется место установки прибора. Следует помнить, что электроплита не устанавливается возле рукомойника, железных труб, дверных и оконных проемов. Когда место выбрано, на подходящей высоте монтируется штепсельная розетка с заземляющим контактом. Токовый номинал розетки должен составлять 32-40 А.
2. В электрощитке устанавливается отдельный автоматический выключатель. Для однофазной сети – на 25-32 А, для двухфазной или трехфазной – на 16 А.
3. От щита к штепсельной розетке протягивается провод.
4. Кабель подсоединяется к розетке в соответствии с одной из вышеприведённых схем, после чего крышка розетки закрывается.
5. Штепсельная вилка соединяется с гибким проводом электроплиты. Подключение элементов осуществляется аналогично электророзетке.
6. Гибкий провод, ранее соединенный с вилкой, присоединяется к плите. Для этого на задней стенке устройства нужно снять крышку, которая закрывает доступ к клеммам.
7. В электрощите питающий кабель разделяется на жилы, после чего концы проводов защищаются. Фазные проводники подключаются на полосные зажимы автомата, а нулевая жила соединяется с шиной, общей для всех нулевых проводников. Заземление присоединяется к шине заземления (в современных системах), к щиту квартиры (если он заземлен) или к специальной заземляющей конструкции, расположенной на улице. Категорически запрещено выполнять заземление на нулевую шину, потому что если нулевой провод оборвется, то фаза пойдёт на электроприбор и ударит пользователя током.

normdom.ru

Какой провод нужно использовать для подключения электроплиты

Новая электроплита или варочная панель – большая радость для хозяйки, поскольку обычно она обладает теми функциями, которые были недоступны ранее. Современные модели могут работать в разных режимах мощности да и выглядят гораздо презентабельнее. Поскольку обычно в комплекте находится только сам прибор, нужно заранее выяснить: какой провод следует использовать для подключения электроплиты.

Основным критерием выбора провода для электроплиты являются характеристики проводки – однофазная или трехфазная. В домах старой постройки сеть однофазная и чаще всего выполнена с использованием алюминиевых проводов. Новостройки оснащаются трехфазной сетью с медными проводами, имеющими более высокие  характеристики.

В данной статье мы рассмотрим отличительные особенности проводки в квартире, правильный выбор кабеля для электроплиты (сечение и длину), а также пройдем все этапы ее подключения.

Расчет мощности электроплиты

Если вы купили электроплиту и обнаружили отсутствие провода в комплекте, придется самостоятельно  озаботиться его выбором, обращая основное внимание на марку и сечение.

Основным критерием выбора провода для электроплиты является мощность прибора. Подробную маркировку можно найти на задней панели, обычно она указывается на специальной табличке.

На маркировке первым делом смотрим на показатели суммарной мощности: некоторые модели потребляют до 11 кВт, такие модели подходят для профессионального использования, но никак не для квартиры, где есть предельно допустимые значения потребляемой мощности. Расчетная нагрузка квартир зависит от категории дома и условий обслуживающей компании.

Согласно Инструкции по расчету электрических нагрузок жилых зданий РМ-2696, жилые дома I категории не имеют верхнего ограничения уровня электрификации быта, который определяется заказчиком. Жилые дома II категории имеют два уровня электрификации быта: с газовыми плитами и с электроплитами.

Для домов с электроплитами возможно получить о 8,8 до 11 кВт на квартиру, это суммарная мощность, поэтому выбирать плиту нужно с учетом данного параметра. Самый оптимальный вариант – до 6 кВт. Данные о мощности можно также найти в техническом паспорте изделия.

Определяем сечение провода для электроплиты

Итак, сеть в доме может быть однофазной или трехфазной. Если вы живете в новом доме, можете смело выбирать провод для трехфазной сети. Определить тип проводки можно и визуально, достаточно посмотреть на провод, который идет к  электроплите. Если в кабеле всего три жилы, проводка однофазная. Если вы видите 5 жил, сеть трехфазная.

Выбор провода  для электроплиты зависит также от того, открытая проводка или закрытая. В таблице приведены значения сечения кабеля для разных материалов и разного типа проводки.

Таблица сечения кабеля в зависимости от типа проводки

Выбор марки провода для электроплиты

Существует множество видов проводов, от обычного соединительного провода до многожильных толстых кабелей, использующихся при уличной прокладке. Как выбрать нужный провод для электроплиты?

В первую очередь нужно понимать, что потребуется два вид провода: один пойдет от розетки до вводного автомата, второй – от розетки  до электроплиты.

Для подключения электрической плиты к автомату лучше всего использовать многожильные медные кабели, которые обладают достаточной гибкостью и могут быть легко уложены по периметру помещения. Самый распространенный вариант – провод ВВГ 3х6  3-х жильный, медный сечением 6 мм², он прослужит до 30 лет!

Кабели ВВГнг (негорючий), NYM будут подороже, но ведь плиту подключают один раз, можно немного потратиться. Если прибор малой мощности до 6 кВт, можно использовать аналогичный провод сечением не менее 4 мм².

Для подключения электроплиты к розетке широко используется ПВС (провод соединительный в ПВХ изоляции),  он обладает многопроволочной многожильной конструкцией и может использоваться в сети с напряжением до 660 В (в трехфазной сети напряжение 380 В).

Данный вид провода не подходит для стационарной проводки, однако служит прекрасным соединителем, что нам и нужно. Срок службы до 10 лет.

Особенности подключения электроплиты

Мы определились с типом проводки и видами кабеля, теперь нужно разобраться с подключением электроплиты.

Данный прибор потребляет много мощности, поэтому и речи быть не может о его подключении к розетке с другими электроприборами. Для электроплиты выбирается отдельная розетка. Можно подключить плиту напрямую к автомату без розетки, но данный способ уместен лишь в том случае, если промежуточный электрощит находится в квартире. В противном случае как вы будете мыть плиту, если не сможете отключить ее от сети?

Представим, что в квартире расположен электрощит. Для электроплиты нужно выделить отдельную линию с автоматом для безопасности. Номинал автомата выбирается в зависимости от сечения кабеля. В таблице указано соответствие номинала автомата сечению выбранного провода.

Поскольку сечение кабеля должно быть не менее 4 мм², номинальный номинал автомата будет 25 ампер для однофазной проводки и 32 ампера для трехфазной.

Для подключения электроплиты к автомату лучше обратиться за помощью к профессиональному электрику – это разовая работа и выполнить ее лучше качественно, без риска для жизни и здоровья.

electropara.ru

Смотрите также

• Установка кабель канала своими руками
• Гарнитура для прозвонки кабеля
• Прокладка силового кабеля
• Изоляция кабелей и проводов
• Кабель пвс расшифровка
• Площадка для складирования материалов при прокладке кабеля
• Крепление плинтусов с кабель каналом
• Как подключить один роутер к другому через кабель
• Крепление кабеля сип к столбу
• Акция не все кабели одинаковые
• Гермовводы для кабеля

Схема подключения электрической плиты

О том, как подключить электроплиту правильно.

Электрическая плита достаточно мощное электрооборудование (около 10кВт) и поэтому требует определенные требования к электропроводке.

Для квартир (сеть 230 В): это отдельная линия кабелем ВВГнгLS  с тремя жилами (фаза, ноль, защитное заземление) сечением не менее 6 мм² (медь).

Прокладка ПВС, для стационарной  электропроводки НЕ ДОПУСКАЕТСЯ! (есть варианты, но лучше их не использовать).

Линия должна быть защищена правильно подобранным автоматическим выключателем (как правило 32А, зависит от мощности электроплиты). Предпочтительная характеристика автомата — тип B. Обязательно требуется защитить линию от утечки тока с помощью дифференциального реле (30мА, тип A). Более удачное решение, место связки УЗО и автомат, использовать дифференциальный автомат с идентичными параметрами (32А, хар.B  и 30мA, тип A).

В квартирах с газовыми плитами, электропроводка НЕ рассчитана на мощные электроприборы. Поэтому заменить газовую плиту на электрическую без дополнительного разрешения и прокладки мощной линии от электрощита НЕЛЬЗЯ! Как вариант использовать специальную электрическую панель (на две конфорки) с суммарной мощностью конфорок не более 3650Вт и провести отдельную линию от электрического щита.

Для загородных домов (сеть 400В): это отдельная линия кабелем ВВГнгLS  с пятью жилами (фаза 1, фаза 2, фаза 3, ноль, защитное заземление) сечением не менее 2,5мм (медь). Данный вариант позволит подключить плиту разными способами: одна фаза и ноль, две фазы и ноль, три фазы и ноль.

Линия должна быть защищена УЗО (тип А, 30мА) и трехфазным (четырех-) фазным автоматическим выключателем (16А для двух- и трех- фазного подключения или 32А для однофазного подключения). Предпочтительная характеристика автомата — тип B.

Схема подключения линии для эл. плиты с помощью штепсельного соединения (розетки и вилки)

Обычно производитель не оснащает электроплиты электрическим кабелем с вилкой, поэтому при подключении таким способом надо заранее подготовить кабель ПВС 3×4мм² (1,5 -2м) Если у вас квартира старой постройки то вероятно потребуется и замена самой розетки. При подключении через штепсельное соединение, розетка и вилка должна выдерживать мощность электрической плиты (как правило 32 A).

Схема подключения линии для электроплиты с помощью розетки и вилки

При монтаже электрической плиты:

• не допускается монтаж розетки над рабочей поверхностью электрической плиты;
• не допускается использовать вилки и розетки разных производителей;

Примеры силовых вилок и розеток (32А), для подключения электроплиты к сети 220-240 Вольт:

Варианты силовых вилок и розеток на 32А, для подключения электроплит к сети 230 В.

После монтажа, вилка и сетевой шнур должны быть доступны для отключения и не должны подвергаться нагреву.

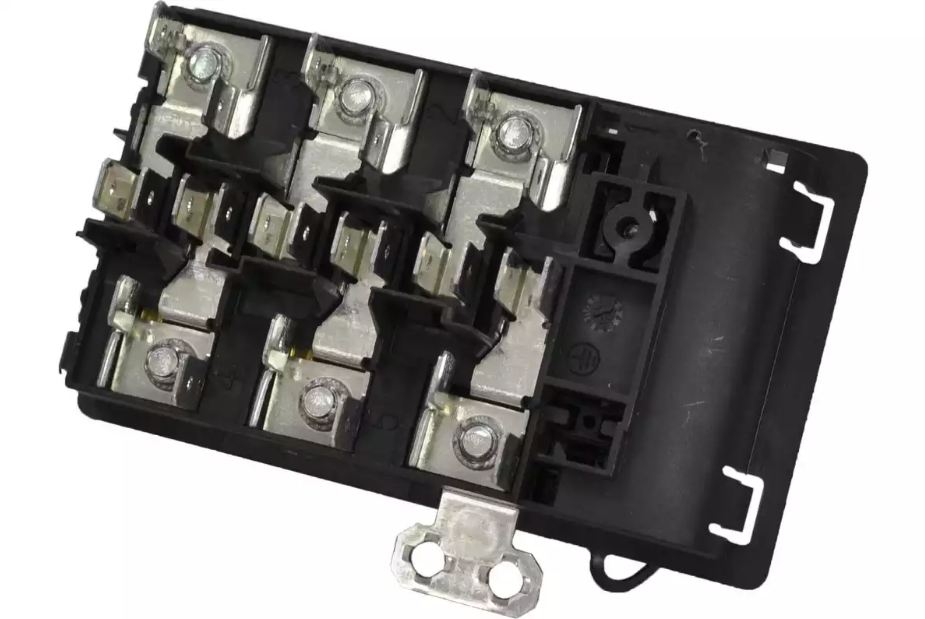

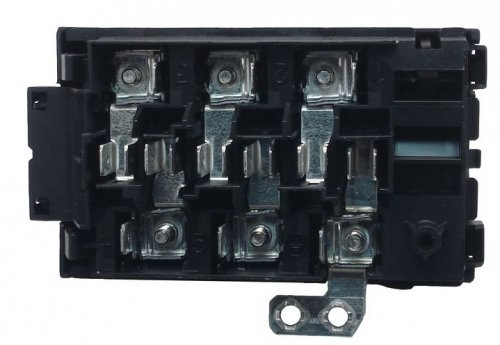

Схема подключения линии для электроплиты с помощью клеммника

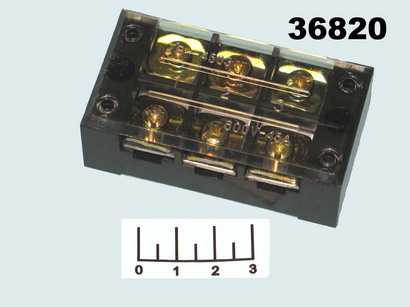

При большой мощности электроплита подключается непосредственно напрямую или через клеммник. Клеммник должен выдерживать мощность электроплиты (как правило 40 А)

Схема подключения линии для электроплиты с помощью клеммника

Схема подключения линии для эл. плиты «на прямую»

На мой взгляд самый лучший способ подключение «на прямую» без розеток и клеммников, что обеспечивает лучшую надежность линии но для этого обязательно нужна новая линия кабеля от эл. щитка, как правило происходит при замене электропроводки. При монтаже таким способом используйте круглый кабель (лучше всего NYM) для удобства монтажа.

Схемы подключения электроплиты

Сам процесс подключения не такой уж и сложный и может сделать практически любой мастер, обладающий минимальными знаниями в электромонтажных работах и инструментом. Тут самое главное знать, что и куда подключать и, конечно же, соблюдать определенные правила и нормы, предусмотренные техническими документами.

Большинство современных электроплит можно подключить к сети 220-230 Вольт (однофазным подключением) и 380-400 Вольт (двухфазным или трехфазным подключением). Для квартир характерен первый вариант (однофазное подключение), а загородных домов второй (двухфазное подключение) и реже третий вариант (трехфазное подключение). Для разного напряжения схема подключения различна и собирается с помощью перемычек в клеммном разъеме электроплиты. Схемы должны быть указаны в инструкции или на наклейке задней панели возле клеммного разъема.

Но даже если у вас нет документации или схемы подключения, не беда. Все клеммы в электрической плите помечены стандартными обозначениями (L1,L2,L3,N1,N2,PE) и схемы подключения к ним стандартны.

Однофазное (220В) подключение электроплиты:

Двухфазное (380В) подключение электроплиты:

Трехфазное (380В) подключение электроплиты:
