Приточный клапан в стену — эффективный воздухообмен в помещении

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Как только после демонтажа старых оконных блоков устанавливаются пластиковые, возникает проблема нехватки кислорода, в помещении становится душно, иногда возникает эффект «плачущих окон», в ванной комнате возникает плесень и грибок. Проблему недостаточной естественной вентиляции можно решить путем постоянного открывания окон и форточек, что довольно неудобно, особенно в зимнее время. Другим решением является установка системы принудительной вентиляции. Наиболее простым и доступным устройством является приточный клапан в стену.

Вентиляционный клапан в стену — простое решение притока свежего воздуха в помещение

Содержание

• 1 Приточный клапан в стену. Устройство клапана
• 2 Функции и основные преимущества приточного клапана
• 3 Область применения стенового приточного клапана
• 4 Отличительные характеристики
• 5 Особенности монтажа приточного клапана в стену, видео-инструкция
• 6 Установка приточного клапана в стену своими руками

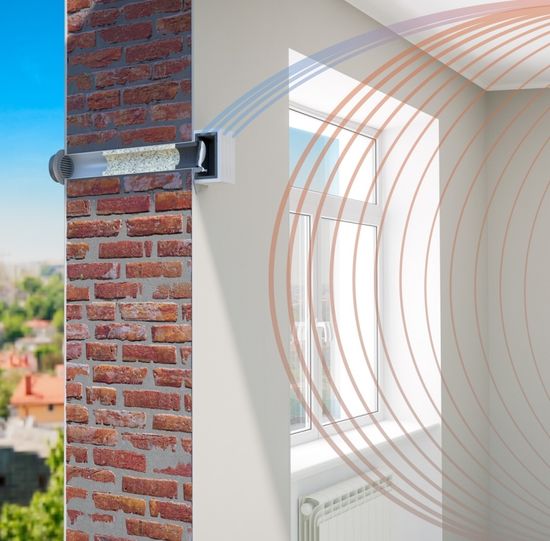

Приточный клапан в стену.

Устройство клапана

Среди различных способов обустройства систем принудительной приточной вентиляции есть несложное, но довольно эффективное приспособление –  устройство приточного клапана в стену. Клапаны приточной вентиляции, изготовленные разными производителями, могут иметь различный внешний вид, но их составляющие и основные функции остаются одинаковыми.

Стеновой приточный клапан комплектуется следующими элементами:

• труба (пластиковый цилиндр) – обычно длина ее незначительно больше, чем толщина стены, внутри покрыта шумоизоляционным материалом;
• решетка – закрывает вход в трубу, предотвращая попадания мелких предметов, мусора и животных;
• кольцо уплотнительное с заслонкой – располагается с внутренней стороны стены, служит для блокировки поступления потока воздуха при сильном ветре;

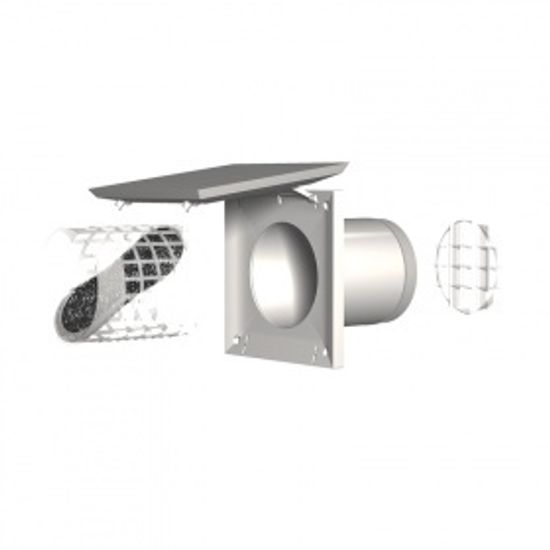

Конструкция вентиляционного приточного клапана

• фильтр – очищает приточный воздух;
• блок с декоративной крышкой (пластиковый оголовок) – снабжен приточным клапаном и ручкой регулирования потока воздуха.

Такие устройства легко монтируются своими руками, работают без подключения к электросети. Монтаж производится в любое время, независимо от ремонтных работ.

Полезный совет! Выбирая приточный клапан вентиляции в стену, необходимо подобрать модель с подходящим температурным режимом работы, размерами пластикового цилиндра и крышки клапана.

При выборе стенового клапана нужно учитывать толщину стены, в которую он будет установлен

Если не учесть размеры трубы, может оказаться, что ее длины не хватит, чтобы пройти через всю толщину стены. А габариты пластикового оголовка могут не позволить ему вписаться между подоконником и отопительным прибором для монтажа приточного клапана в стену с обогревом.

Функции и основные преимущества приточного клапана

Основной функцией приточного клапана является постоянное обеспечение притока свежего воздуха с улицы, причем воздух, поступающий через клапан, будет уже очищенным. Кроме того, клапан предохраняет от шума, что невозможно при открытых форточках: внутри пластиковой трубы расположена прокладка из шумоизоляционного материала. Подача воздуха в холодное время не будет способствовать снижению температуры в помещении, если выбрать место для монтажа приточного клапана в стене над радиатором отопления.

Недостаточный воздухообмен в помещении приводит к образованию конденсата на окнах

Стеновой приточный клапан имеет ряд преимуществ по сравнению с обычным проветриванием и оконными клапанами:

• стоимость пластиковых окон не увеличивается;
• не уменьшается светопропускание окна;
• устанавливается в любой наружной стене;
• не пропускает уличного шума и пыли;
• работает при достаточно низкой температуре;
• время монтажа не ограничивается ремонтными работами;
• функционирует автономно;
• обеспечивает качественный воздухообмен;
• благодаря хорошей теплоизоляции предотвращает образование конденсата.

Воздух, поступающий из приточного клапана в холодное время года, будет нагреваться от тепла радиаторов отопления

Установка приточного клапана в стену не требует специальных навыков, он легко монтируется и просто регулируется. В квартирах с недостаточным отоплением в холодный сезон, с помощью заслонки можно отрегулировать объем подаваемого потока или установить прибор вблизи отопительных радиаторов.

Принцип работы приточного клапана в стену с подогревом таков: воздух с улицы попадает через решетку в трубу, вмонтированную в стену и снабженную шумоизоляцией. Затем  происходит очищение воздуха с помощью фильтра грубой очистки. За счет формы клапана снижается степень шума и скорость воздушного потока, поступающего непосредственно в помещение. Регулируемый с помощью заслонки поток  направляется на отопительный радиатор и уже теплый воздух распространяется по комнате. Так, с помощью стенового клапана обеспечивается воздухообмен в любое время года, даже в сильные холода.

Способы монтажа приточного клапана возле радиатора

Область применения стенового приточного клапана

Область использования приточных клапанов достаточно широка. Их применяют как в частных коттеджах и квартирах многоэтажных домов, так и в производственных и общественных зданиях, дошкольных учреждениях и больницах. В детских садах, где очень важно обеспечить хорошую вентиляцию, не создавая при этом сквозняков, особенно актуально использование приточного клапана.

Статья по теме:

Вентилятор для ванной бесшумный с обратным клапаном — устройство, выбор, особенности установки. Виды вентиляторов для вытяжки, устройство, выбор вентилятора для ванной, особенности установки.

Другим не менее важным применением приточных клапанов, является их использование для создания необходимого микроклимата в животноводческих и птицеводческих хозяйствах. Установка приточных клапанов в стену для птицеводства играет огромную роль в климат-контроле таких сооружений. Модели клапанов подбираются соответственно требованиям помещения и размещаются удаленно друг от друга.

Естественная приточно-вытяжная вентиляция с установленными вентиляционными клапанами в стенах дома

Учитывая, что в домах все чаще устанавливаются герметичные пластиковые окна, функции естественной вентиляции, особенно в «хрущевках», заметно снижаются. Проветривание с помощью открытых окон ведет к значительному снижению температуры и проникновению в квартиру шума и пыли с улицы.

Недостаток должной вентиляции можно компенсировать установкой приточной вентиляции. В этом смысле установка клапана приточной вентиляции в стену является эффективной и доступной процедурой. Конструкция такого устройства позволяет регулировать приток воздуха и подогревать его за счет централизованной системы отопления. Для того чтобы обеспечить необходимый воздухообмен, рекомендуется устанавливать клапан в каждое помещение.

В отличие от клапана приточного, вытяжной клапан в стену предусматривает наличие каналов вентиляции в помещении. Обычно такие вентиляционные шахты проходят в стенах технических помещений (кухня, санузел, ванная). Если установить вытяжной клапан в этих помещениях, его будет достаточно для циркуляции воздуха всей квартиры или дома. Необходимо только соединить устройство клапана с вентканалом и закрепить решетку.

Вытяжной вентиляционный клапан с вентилятором обеспечит здоровый микроклимат в ванной комнате

Отличительные характеристики

Современный рынок предлагает разные виды приточных вентиляционных клапанов в стену, обеспечивающих дополнительное поступление приточного воздуха.

Конструкция устройства клапана проста, поэтому различные модели не имеют существенных отличий. Обычно могут разниться длина и материал изготовления трубы. Все клапаны обязательно снабжены регулировкой потока воздуха, обеспечивая до 40 м³ притока в час, чего вполне хватает для обеспечения кислородом.

Обустройство естественной приточно-вытяжной вентиляции в частном доме и многоэтажном строении

Производители снабжают клапаны рядом дополнительных функций, среди которых управление прибором. Возможность регулирования позволяет подобрать оптимальный объем поступающего воздуха при разных условиях помещения. К примеру, если в квартире сушится постиранное белье или готовится пища на газовой плите, помещение нуждается в большем объеме приточного свежего воздуха.

Система регулирования может быть автоматической или механической. В первом случае в зависимости от температуры, давления и влажности воздуха, автоматика сама настраивает нужный режим, во втором — это выполняется вручную. Разные модели приточных клапанов могут быть разных диаметров и обеспечивать разный объем притока. Приобрести приточный клапан можно потратив от 30 до 100$, причем, чем выше стоимость, тем больше вероятность присутствия в нем автоматического управления.

Вентиляционный клапан с ручным регулированием подачи воздуха

Намереваясь приобрести ту или иную модель, ознакомьтесь с отзывами и комплектацией приточного клапана в стену (отзывы о работе устройства можно найти в интернете).

Особенности монтажа приточного клапана в стену, видео-инструкция

Перед монтажом клапана следует проверить тягу естественной вентиляции в квартире. Для обеспечения эффективной работы механической вентиляции, необходимо, чтобы двери в комнатах имели небольшую щель (до 3 см) между полом и полотном. Если двери установлены без соответствующего зазора, можно встроить в нижнюю часть полотна решетку вентиляции эстетичного вида.

Для обеспечения эффективной вентиляции помещений, в межкомнатных дверях устанавливают вентиляционные отверстия

Место для клапана вентиляции рекомендуется выбрать под подоконником. В этом случае воздух, поступающий через клапан, сразу будет прогреваться за счет батареи центрального отопления и уже теплым расходиться по комнате. Но можно расположить клапан в любом другом месте наружной стены, так как внешний вид устройства имеет довольно эстетичный вид.

В стене устраивается сквозное отверстие диаметром 40 мм. В это отверстие устанавливается труба и с наружной стороны стены прикрывается решеткой. Рекомендуется сделать небольшой уклон трубы в наружную сторону во избежание попадания влаги в устройство. В зазоры между стеной и трубой закладывается утеплитель. К каждому комплекту приточного клапана прикладывается инструкция и схема его сборки. После того, как клапан будет собран, устанавливается пластиковый оголовок с ручкой регулировки. Клапан готов к работе!

Полезный совет! Собираясь монтировать приточный клапан в стену, внимательно проверьте место установки на наличие скрытой электрической проводки.

Клапан приточной вентиляции для квартир верхних этажей рекомендуется устанавливать на лоджии или балконе.

Установка приточного клапана в стену своими руками

Для установки приточного клапана в стене своими руками потребуются такие инструменты:

• мощный перфоратор, буровая штанга с коронкой — для бурения сквозного отверстия в несущей стене. Диаметр коронки выбирается соответственно отверстию;
• измерительная рулетка;
• уровень строительный;
• фигурная отвертка, строительный нож.

Бурение отверстия под установку вентиляционного клапана в стену

Прежде чем приступить к бурению отверстия, необходимо сделать разметку. Отверстие бурится с небольшим уклоном в наружную сторону. Когда отверстие готово, в него вставляется труба клапана. Обязательным условием является обертывание трубы изоляцией. Труба устанавливается с наружной стороны заподлицо со стеной, а со стороны комнаты — с небольшим выступом (около 1 см). Все оставшиеся зазоры между трубой и стеной заполняются пеной.

Полезный совет! Если наружная стена, где планируется установка вентиляционного клапана, выходит в сторону проезжей части или промышленной зоны, монтаж на ней не рекомендуется.

Принцип установки вентиляционного клапана в доме с вентилируемым фасадом

После установки трубы с наружной стороны она закрывается защитной решеткой с жалюзи так, чтобы исключить попадание в нее осадков. Далее, вставляются кольца фильтров, имеющихся в комплекте клапана, накладывается корпус и с помощью дюбелей и саморезов крышка устройства закрепляется на стене.

При правильном монтаже клапана, регулировка воздушного потока осуществляется с помощью открывания или проворачивания заслонки. В процессе эксплуатации необходимо менять или очищать фильтры с периодичностью два раза в год.

Для эффективного воздухообмена необходимо следить за чистотой вентиляционной решётки и периодически проверять тягу в вентиляционном канале

При желании возможна установка самодельного приточного клапана в стену, который аналогично монтируется и может быть оснащен дополнительно вентилятором для более эффективного воздухообмена. Примеры сборки самодельных конструкций клапанов можно отыскать на страницах интернета.

Так, с помощью недорогого и эффективного устройства, обеспечивается качественный воздухообмен, исключающий уличный шум и пыль.

REMOO В ВАШЕЙ ПОЧТЕ

Закрыть

ОПРОСЫ

ЕЩЕ ОПРОСЫ

Чем лучше делать гидроизоляцию ванной?

• Раствором из сухой смеси

• Обмазочными материалами

• Полимерной пастой

• Оклеечными материалами

• А что это?

Poll Options are limited because JavaScript is disabled in your browser.

ТЕСТЫ

ЕЩЕ ТЕСТЫ

Знаете ли вы, каким заполнителем удешевить раствор, если бюджет строительства невелик? Тест

ПРОЙТИ ТЕСТ

приточный клапан или здравый смысл?

• Главная
• Блог

Опубликовано: 30.05.2019Обновлено: 30.05.2019

Люди сталкиваются с проблемами вентиляции
в старых домах, и в новых. Но существуют определенные серии домов, в которых проблемы вентиляции, встречаются чаще, чем в других. Почему?

В этой статье мы расскажем, как застройщики пытаются решить проблему духоты через приточный клапан, почему это не всегда работает и что делать.

Для типового жилья характерны одинаковые планы инженерных коммуникаций, а значит и одинаковые проблемы. Типового жилья в нашей стране всегда строилось очень много, и оно строится до сих пор. Очень часто на форумах в интернете можно встретить темы под названием «Проблемы с вентиляцией в домах серии…» Как правило, это дома серий П-44, П-3М, КОПЭ, П-46, П-55, П-30, П-42, П-43, 13, ИП-46-С и другие. Это связано с тем, что проект вентиляции не учитывает герметичность окон из современных материалов, будь то ПВХ или дерево: они не пропускают воздух в дом! Вентиляция в квартире все еще закладывается естественная, как в старые-добрые времена, когда были огромные щели и окна на зиму заклеивали и через них планировался приток свежего воздуха в квартиру. Но годы прошли, и ситуация изменилась: окна больше не дают притока кислорода. В итоге: в квартире душно, а вентиляция так и остается естественная – с расчетом на приток воздуха через оконные щели и оттоком через вентканалы в санузле и на кухне. Не редка и ситуация, когда жильцы при ремонте сами нарушают общедомовую вытяжную вентиляцию, поэтому после ремонта им живется хорошо, а вот соседям жить мешает неприятный запах из вытяжки.

Практически все застройщики знают об этой проблеме, но «закрывают глаза», прикрываясь несовершенными нормами по естественной вентиляции
. Некоторые — пытаются исправить ситуацию. Но насколько качественно?

Вы сами знаете, какие двери ставят застройщики, какие окна, какой ремонт делают… Вот и с вентиляцией они пытаются решить эту проблему самым простым и дешевым способом. Так как что же они делают? Они пытаются устанавливать приточные вентиляционные клапаны (например, в П-44-Т, домах, популярных в Москве и Подмосковье).

Для справки: Стеновые приточные (вентиляционные) клапаны состоят из трубы с шумо- и теплоизоляцией, вставляемой в отверстие в стене. С внешней стороны стены на трубу надевается наружная решетка, предотвращающая попадание мусора и осадков, а с внутренней – клапан с заслонкой. По сути, представляют собой щель в створке или раме окна, через которую осуществляется приток воздуха с улицы.

Однако, как ни парадоксально, проблему вентиляции это не решает. Так как в клапанах нет вентилятора, то подача воздуха осуществляется за счет разницы давлений между улицей и помещением, поэтому обязательным условием работы этой группы устройств является наличие в помещении эффективно работающей принудительной вытяжной вентиляции. Другими словами, если не работает вытяжка, то и притока воздуха через такие устройства не будет. А ведь в таких сериях домов как раз и есть проблемы с вытяжкой. Кроме того, стеновые клапаны и другие проветриватели зимой часто промерзают из-за отсутствия подогрева приточного воздуха, практически не очищают входящий в дом воздух и имеют низкую производительность (обеспечивают норму воздуха в лучшем случае достаточную для 1 человека — 30 м3/час).

Как мы видим, проблема с притоком, удалением и качеством воздуха остается. И, конечно, промерзание…

А так как эти серии домов очень популярны (П-44-Т), от них отказываться никто не собирается, и строить их еще будут долгие годы. Ваш дом как раз относится к одному из типовых «счастливчиков», у которых есть проблемы с вентиляцией? Тогда читайте дальше, как же решить эту проблему.

Для типовых квартир действительно наиболее подходят компактные устройства, не требующие прокладки воздуховодов, которые можно размещать как на стадии ремонта, так и в помещениях с чистовой отделкой. Тем более, дома этих серий не отличаются большими площадями.

Специально для решения этих проблем специалисты группы компаний «Тион» разработали компактную приточную вентиляцию — Бризер Тион 3S. Бризер обеспечивает постоянный бесперебойный приток свежего воздуха, достаточный для дыхания 4-х человек. И это независимо от того, работает у вас вытяжная вентиляция или нет. Принудительный приток воздуха заставит работать вытяжную вентиляцию в вашей квартире, нормализует воздухообмен, а вы забудете про духоту, сырость, плесень и запахи от соседей.

Разработчики позаботились о комфорте использования Тион О2 в холодное время года: автоматический подогрев воздуха (климат-контроль) не даст замерзнуть осенью и зимой и поддержит заданную вами температуру воздуха круглый год. Многоступенчатая очистка воздуха защитит от пыли, аллергенов, вирусов, бактерий, плесневых грибов, а также вредных газов и запахов, что особенно актуально в современных городах, в которых и распространено типовое жилье.

Так что же делать, если о вас не позаботился застройщик и в квартире душно?

Здравомыслящий человек позаботится о себе и своей семье сам.

Если у вас уже установлен приточный клапан — не стоит расстраиваться. Клапан можно вынуть. Отверстие прекрасно подойдет для установки Бризера Тион 3S. В этом случае при заказе бризера в магазине производителя — можно еще и хорошо сэкономить на монтаже.

Подобрать бризер

3 вещи, которые вы должны знать о клапанах подачи воздуха

19 мая 2021 г. сеть для отвода отходов, а также вентиляционные трубы, препятствующие выходу нежелательного газа внутрь здания. Вентиляционные трубы также поддерживают необходимый баланс давления, чтобы вода могла течь.

Система DWV использует гравитацию и вытеснение воздуха по всей сети трубопроводов для правильного функционирования и дыхания. В упрощенном примере подумайте о крошечных отверстиях на крышке чашки для кофе, которые позволяют воздуху поступать в контейнер. Без надлежащего потока воздуха давление в чашке было бы недостаточным для равномерного вытекания жидкости, что затрудняло бы глоток. Чтобы вышла жидкость, должен войти воздух.

Для всех водопроводных систем DWV требуется по крайней мере один вентиляционный проход через линию крыши, который позволяет воздуху поступать в систему, а также позволяет выходить канализационным газам. Подключение всех сантехнических приборов в здании к существующим вентиляционным системам может быть сложным и ограничивающим. Таким образом, вы можете спросить себя, есть ли способ обойти этот процесс (и необходимость в многочисленных неприглядных и дорогих вентиляционных трубах на крыше)… подскажите клапаны подачи воздуха!

ЧТО ТАКОЕ ВПУСКНОЙ КЛАПАН?

Клапан подачи воздуха (AAV), который вы также можете услышать как Studor Vent, Studor AAV или Mini Vent, представляет собой односторонний механический клапан, который устанавливается локально на месте сантехнического прибора, позволяя вентиляция происходит без подключения к более крупной вентиляционной системе и дымовой трубе.

КАК РАБОТАЕТ ВПУСКНОЙ КЛАПАН?

AAV позволяют воздуху поступать в водопроводно-канализационную систему, когда в системе трубопроводов возникает отрицательное давление (из-за потока воды). Когда давление в системе выравнивается (указывая на то, что вода не течет), сила тяжести закрывает вентиляционный терминал, предотвращая выход канализационных газов в здание.

Помните, что все здания должны иметь по крайней мере одно вентиляционное отверстие, которое проходит непосредственно через крышу — AAV не заменяет это требование для здания в целом.

КОГДА ВАМ НУЖЕН ВПУСКНОЙ ВОЗДУШНЫЙ КЛАПАН?

1. Если вы не можете подключиться к существующей системе вентиляции

AAV — отличная альтернатива, если вы не можете подключиться к существующей системе вентиляции из-за сложных проблем с прокладкой труб или препятствий — идеальное решение для вентиляции островные раковины, удаленные группы ванных комнат, реконструкция дома и дополнения, которые в противном случае должны были бы быть привязаны к вентиляционной трубе с использованием специальных методов вентиляции. Другими словами, AAV дают домовладельцам больше гибкости в расположении их сантехнических приборов.

2. Для уменьшения проходки через крышу

AAV открываются и закрываются в сочетании с нормальной работой системы DWV, что устраняет необходимость создания еще одной проходки через крышу. Многие домовладельцы предпочитают не выводить воздух через линию крыши в дизайнерских и эстетических целях. Кроме того, меньшее количество проходов через крышу может снизить риск протечек с течением времени.

3. Для экономии денег

По этим причинам использование AAV требует меньше труда и расходных материалов, что делает его более доступным вариантом, чем прокладка вентиляционной трубы в новом строительстве.

Перед установкой AAV в водопроводную систему обязательно проконсультируйтесь с местными властями, чтобы убедиться, что установка будет одобрена для вашего конкретного применения.

Кухня и ванная: Вентиляция с клапанами подачи воздуха

Сантехники ненавидят проделывать отверстия в крышах для вентиляционных труб: моя левая лодыжка в основном из нержавеющей стали, потому что я вырезал слишком много отверстий. Вентиляционные линии также доставляют неудобства внутри дома, проходя горизонтально и вертикально через полы, стены и потолки, а затем на чердак, следуя правилам — и требуя отверстий — на всем пути. Мало того, что все эти отверстия могут нарушить структурную целостность каркаса, они могут создать потенциальные пути для огня.
Но вентиляционные отверстия требуются по коду по причине. Когда жидкости стекают по дренажной линии меньшего диаметра и полностью заполняют ее, воздух в дренажной линии выталкивается вперед потока воды (при условии отсутствия вентиляционных отверстий), создавая положительное давление перед водяной пробкой и отрицательное давление позади. Это отрицательное давление может создать достаточное всасывание, чтобы откачивать воду из сифона для раковины, позволяя канализационным газам проникать в дом через уже пустой сифон. И водосточная труба не должна быть полностью заполнена проточной водой, чтобы вытащить ловушки насухо. Воздух имеет тенденцию следовать за быстро текущей водой, поэтому вода, текущая по вертикальной дренажной линии, может откачивать воду из соседнего горизонтального ответвления.

Несколько способов вентиляции

Отдельные вентиляционные отверстия, расположенные в нескольких футах от каждой ловушки, противодействуют проблемам с давлением, позволяя наружному воздуху попадать в дренажную линию. Но бывают ситуации, когда установить вентиляционную линию за сифоном физически невозможно — например, когда длинное окно находится за кухонной мойкой, или когда приспособление находится под конструктивной балкой, которую нельзя просверлить, или когда кухонная раковина или туалетный столик расположены на острове.

У строительных инспекторов всегда есть решение: обнажить вентиляционную линию, переместить раковину, передвинуть окно или изменить обрамление. Также возможно проектирование сложного, трудоемкого дренажа/

система вентиляции возле светильника для компенсации, как это иногда делается для кухонного острова. Но, безусловно, самым простым решением является установка впускного клапана или AAV. Эти маленькие чудотворцы делают традиционные вентиляционные линии почти устаревшими.

Вентиляционные клапаны можно использовать везде, где использование традиционных вентиляционных отверстий проблематично, или просто для облегчения установки арматуры во время реконструкции. Доступные в различных размерах, AAV могут использоваться для вентиляции отдельных светильников, ответвлений и вентиляционных труб, но они не устраняют необходимость хотя бы в одном вентиляционном отверстии для наружного воздуха.

AAV не новы. Система подачи воздуха Studor, разработанная в Европе еще в 70-х годах, была представлена ​​в США в 1988 году. Теперь AAV разрешены практически всеми национальными строительными нормами, включая санитарные коды SBCCI, BOCA, IRC и IPC. В соответствии с IPC AAV перечислены для установки в разделе 917; к западу от реки Миссисипи они подпадают под действие Раздела 301.2 UPC. Хотя я уже несколько лет устанавливаю AAV от Studor без единого сбоя, Oatey (800/321-9532, www.oatey.com) и другие производители также предлагают их.

AAV — это просто управляемый силой тяжести односторонний воздушный клапан, который позволяет свежему воздуху поступать в дренажную систему, не выпуская канализационный воздух. Возможно, вы видели AAV раньше и не знали об этом. Если вы когда-нибудь спотыкались о белый предмет в форме гриба на чердаке или видели белое цилиндрическое устройство под кухонной раковиной, то, вероятно, это был клапан подачи воздуха. AAV стоят около 25 долларов и выше, в зависимости от размера вентиляционного отверстия.

Не путайте AAV с более мелкими и дешевыми механическими вентиляционными отверстиями. Иногда называемые «мошенниками», эти трубчатые подпружиненные вентиляционные отверстия за 5 долларов рассчитаны только на 1/2 DFU (блок дренажной арматуры) и не разрешены большинством строительных норм и правил. Чтобы отличить эти два устройства, ищите протокол тестирования — ANSI/ASSE 1051 или ASSE 1050 и, возможно, NSF 14 — на корпусе AAV. Вы также увидите на упаковке штампы утверждения кодовой организации (например, SBCCI).

Доступные в различных размерах, AAV могут использоваться для вентиляции отдельного прибора, всего ответвления или всего стека вентиляционных отверстий. Существуют специальные AAV, рассчитанные на использование на открытом воздухе и в химических средах, и даже комбинированные сборки ловушки/AAV. (Компактная версия Studor, Combi-Siphon Plus, продается почти во всем мире, но не в США. Вы, вероятно, можете купить его, но если вы находитесь в зоне, регулируемой кодексами, инспектор не будет знать, что делать. этого и не пройдет).

Простая установка

AAV дают вам множество вариантов вентиляции, хотя и существуют некоторые ограничения. Например, вы можете установить отдельный AAV на каждый прибор и AAV большего размера на стек на чердаке — и, если есть хотя бы один обычный вентиляционный выход на улицу, все готово. Каждый AAV должен быть доступен и иметь беспрепятственный поток воздуха, поэтому он не может быть запечатан внутри стены. Но при наличии воздуха и доступа — скажем, через съемную жалюзийную панель или экранное покрытие — его можно установить и там. AAV должны быть установлены вертикально (не более 15 градусов от отвеса), и они не могут вентилировать несколько светильников, когда они находятся на разных этажах. При размещении на чердаке AAV необходимо установить не менее чем на 6 дюймов над изоляцией.

AAV можно монтировать в стену, но он должен быть доступен и иметь бесперебойную подачу воздуха (его нельзя заглублять в изоляцию). Некоторые производители предлагают для этой цели специальные ящики, хотя их легко можно построить на месте.

Если вы устанавливаете новое приспособление, все, что вам нужно сделать, это отрезать тройник на линии за сифоном. Возможно, вам придется сместить грубую трубу на 4 дюйма в сторону стояка раковины, а не вводить ее непосредственно за стояком. Это отбрасывает ловушку в сторону, освобождая место для тройника непосредственно перед тем, как он ударится о заднюю стенку.

Затем на верхней стороне тройника установите короткую 4-дюймовую трубу с приклеенной ступицей с внутренней резьбой, а затем прикрутите резьбовой AAV с помощью тефлоновой ленты. (Никогда не используйте пасту, так как химические вещества в некоторых пастах могут разрушить резьбу. ) AAV могут соединяться с ПВХ или АБС, но с резьбой вам не нужно подходить к разным пластикам: они могут ввинчиваться в белый ПВХ, черный АБС, чугун. , сталь или даже медь. Studor’s Mini-Vent — тот, который я использую чаще всего — рассчитан на вентиляционное отверстие до 2 дюймов и поставляется с переходным соединителем 1 1/2 на 2 дюйма, который надевается на 2-дюймовую трубу.

Для добавления одного или двух светильников во время реконструкции или для использования AAV просто для устранения ненужных вентиляционных отверстий во время нового строительства вам не нужно выполнять никаких расчетов. Просто установите AAV — у вас не возникнет проблем с добавлением AAV вместе с приспособлением.

Во многих случаях проще вставить AAV между сифоном и водосточной трубой, чем использовать традиционную вентиляцию.

Выполнение соединения с помощью нескольких стандартных фитингов или предварительно собранного блока. При установке уплотнительная мембрана AAV должна быть не менее чем на 4 дюйма выше горизонтальной трубы, к которой он подключается.

Если вы делаете дом целиком, вы не хотите перегружать отдельный AAV, устанавливая на него слишком много светильников (рис. 4). Просто следуйте рекомендациям AAV. Например, Studor Mini-Vent может выпускать три DFU на 1 1/2-дюймовой линии (это максимальное количество DFU, разрешенное для этой горизонтальной ветви по коду) и шесть DFU на 2-дюймовой линии (опять же, максимальное количество DFU на линии 2 дюйма). DFU, разрешенные кодом на этой горизонтальной ветви). Обратитесь к таблице DFU — таблицам 709.1 и 710.1(2) в Международном сантехническом кодексе или их эквиваленту в UPC — чтобы узнать, какие приспособления соответствуют этим номерам. На 3-дюймовом горизонтальном ответвлении Mini-Vent может обрабатывать до 30 DFU.

AAV могут вентилировать более одного прибора, но их мощность должна соответствовать общему количеству DFU на ответвлении, которое они вентилируют.
