Кирпичная кладка — СНиП для частного строительства

СНиП 12-01-2004, СНиП 3.03.01-87, СНиП 12-03-2001 регламентируют проведение работ по монтажу кирпичных стен и перегородок, организации строительного производства и возведению несущих и ограждающих конструкций. Так, например, регламентируется кирпичная кладка СНиП 12-01-2004.

Требования относительно применяемых материалов

Используемые в строительстве кирпич и другой керамический камень должны соответствовать государственным стандартам на эти виды стройматериалов. Так, например, лицевой кирпич, используемый для наружной версты, обязан иметь прямоугольную форму, у него не может быть сколотых углов и граней. Качество материалов должно проверяться путем визуального осмотра каменщиком.

Что касается раствора, используемого для кладки кирпичей, то он должен иметь подвижность более 7 см. В условиях зимнего строительства в состав должны быть добавлены известь, пластифицирующие и воздухововлекающие химические добавки в количестве 0,8 г на каждый килограмм цемента.

В зимнее время года следует соблюдать температуру раствора, она должна быть выше +25С. Сам раствор следует брать на одну марку выше, чем та, которая была предусмотрена проектом, если температура окружающей среды ниже -15С.

Нормами запрещено использовать кирпич, на который не предоставлены соответствующие документы, подтверждающие его качество. Хранение кирпича осуществляется на металлических поддонах с зазором между паллетами не менее 100 мм.

Каждые 3-4 ряда между поддонами должны быть обустроены проходы шириной не менее 70 см. Пакеты с кирпичом допустимо хранить в полиэтиленовых пакетах в штабелях на специальных прокладках с высотой штабеля не выше двух ярусов.

Доставка строительной смеси на объект производится с помощью самосвалов. Чтобы предотвратить расслаивание состава, подача смеси должна осуществляться с помощью шнекового механизма, в котором предусмотрена возможность поддержания необходимой температуры и процедуры непрерывного перемешивания кладочной смеси.

Технология выполнения кладочных работ

Кирпичная кладка, СНиП которой предусматривает строгое соответствие нормам, должна вестись согласно рабочим чертежам и проектом по производству работ. Кладка наружных стен должна осуществляться четырьмя каменщиками согласно сложности каждого из узлов: К1 подконтрольно каменщику с 4-5 разрядом, К2 — каменщику с 3 разрядом, К3 — каменщику со 2 разрядом, К4 — каменщику со 2 разрядом.

Кирпичная кладка СНиП которой строго регламентирует порядок выполнения работ, должна производиться в следующей последовательности:

• разметка мест возведения стен,
• разметка дверных проемов,
• установка реек-порядовок.

Кладка несущих стен начинается с межэтажного перекрытия поэтапно: сначала производится выкладка наружной облицовки, затем в конструкцию выкладываются камни из керамики.

Возведение внутренних стен и перегородок производится в следующей последовательности:

• нанесение разметки мест будущих стен и перегородок,
• установка порядовок,
• натягивание горизонтального шнура,
• расстилание кладочного раствора,
• выкладка кирпичей в конструкцию стены,
• оценка правильности выполненных работ,
• укладка железобетонных перемычек.

Каждые 4 ряда кирпичной кладки должно проводиться армирование кладки.

Инструменты и приспособления для кладки

Инвентарь, используемый в работе, должен соответствовать техусловиям, быть надежным и прочным и содержаться в исправном, работоспособном состоянии. Высота каждого яруса задается таким образом, чтобы быть на 0,7 метра выше, чем уровень рабочего настила.

Техника безопасности при выполнении работ

При выполнении строительных работ необходимо соблюдать требования по обеспечению безопасности труда, которые изложены в соответствующем СНиП 12-04-2002.

Согласно этому нормативу, подъем строительных материалов на нужный этаж, а также их перемещение к рабочим местам должно осуществляться с помощью специальных грузозахватных средств, паллетов, чтобы исключить их повреждение в результате падения.

Те рабочие, которые принимают грузы, должны иметь соответствующее образование и удостоверение стропальщика. Рабочие башенного крана и машинисты должны иметь радиотелефонную связь.

Рабочим запрещается вставать на кладку ногами или облокачиваться на нее. В качестве средств подмащивания должны использоваться исключительно специализированные средства.

В местах кладки несущих стен следует разместить наружные защитные козырьки типа настила на кронштейнах, которые навешиваются на специальные хомуты.

Контроль качества выполняемых работ

При выполнении кладочных работ должен осуществляться контроль, который заключаются в следующем:

• должна осуществляться приемка выполненных монтажных работ, которые предшествовали кирпичной кладке;
• качество используемых для кладки материалов и изделий должно подвергаться оценке качества;
• должен осуществляться контроль операций, сопряженных с производством кирпичных работ и устройством перемычек над дверными и оконными проемами;
• все выполненные работы должны быть приняты актом приемки работ и актом, подтверждающим освидетельствование скрытых работ.

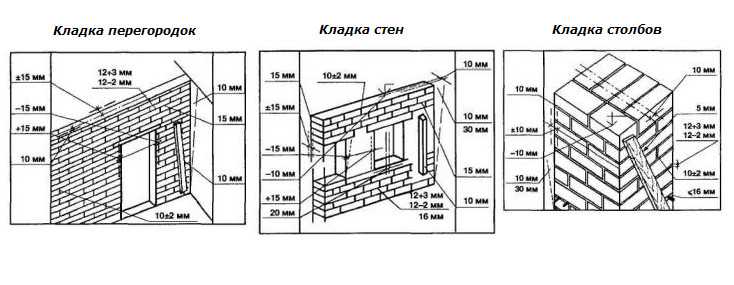

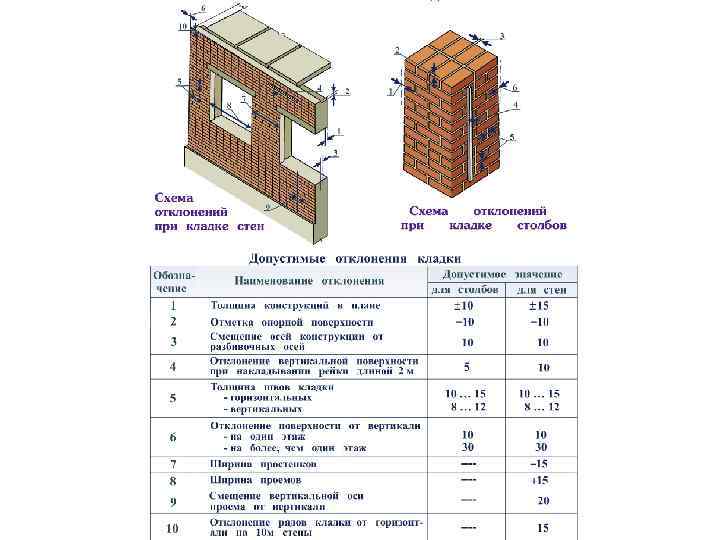

Кирпичная кладка.

Требования СНиП по качеству

Требования СНиП 3.03.01-87 «Несущие и ограждающие конструкции»

1.	7.90.	Толщина швов кладки должна быть:   Горизонтальных 12 (-2) (+3) мм;   вертикальных 10 (-2) (+5) мм.
2.	7.90.	Отклонения в размерах конструкций от проектных не должны превышать:   Толщина конструкций 15 мм   По отметкам опорных поверхностей 10 мм   По ширине простенков 15 мм   По ширине проемов 15 мм   По смещению вертикальных осей оконных проемов 20 мм   По смещению осей конструкций 10 мм
3.	7.90.	Отклонения поверхностей и углов кладки от вертикали не должны превышать:   На один этаж 10 мм   На всё здание высотой более двух этажей 15 мм
4.	7.90.	Отклонения рядов кладки от горизонтали на 10 м длины стены не должны превышать 15 мм.
5.	7.90.	Неровности на вертикальной поверхности кладки, обнаруженные при накладывании рейки длиной 2 м не должны превышать 10 мм.
6.	7.17.	Укладка тычковых рядов под опорные части балок, прогонов, плит перекрытий, балконов и другие сборные конструкции является обязательной при многорядной перевязке швов.
7.	7.87.	В дверных и оконных проемах должны быть установлены антисептированные деревянные пробки согласно проекту.
8.	7.87.	Размер площадки опирания железобетонных конструкций на стены должен быть по проекту.
9.		Разность отметок лицевых поверхностей двух смежных плит перекрытий в стыке не должна превышать при длине плиты:   до 4 м 5 мм;   свыше 4 м 10 мм.
10.	7.7.	При вынужденных разрывах кладку выполнять в виде наклонной или вертикальной штрабы.
11.	7.8.	При выполнении вертикальной штрабы в швы должна быть заложена арматура из стержней диаметром не более 8 мм с расстоянием до 2 м по высоте кладки, а также в уровне каждого перекрытия. Количество стержней арматуры должно быть не менее трех в одном уровне.
12.	7.13.	Высота кирпичных неармированных перегородок, не раскрепленных перекрытиями или временными креплениями, не должна превышать 1,8 м для перегородок толщиной 12 см.
13.	7.21.	При кладке в пустошовку глубина не заполненных раствором швов с лицевой стороны не должна превышать 15 мм в стенах и 10 мм ( только вертикальных швов ) в столбах.
14.	7.29.	Армированная кладка должна выполняться с соблюдением следующих правил:   Толщина швов в кладке должна превышать сумму диаметров пересекающейся арматуры не менее чем на 4 мм при толщине шва не более 16 мм;   При поперечном армировании простенков сетки следует изготавливать и укладывать так, чтобы не менее двух арматурных стержней, из которых сделана сетка, выступали на 2-3 мм на внутреннюю поверхность простенка.

ПОТОМУ ЧТО ЭТО БЕСПЛАТНО,

И НИ К ЧЕМУ НЕ ОБЯЗЫВАЕТ

• ВЫЕЗД ИНЖЕНЕРА

• КОНСУЛЬТАЦИЯ СПЕЦИАЛИСТА

• КАЧЕСТВЕННАЯ СМЕТА

• РАБОТАЕМ БЕЗ ВЫХОДНЫХ

Выберите услугиИзоляция полимочевинойУтепление пенополиуретаномПолусухая стяжкаМеханизированная штукатуркуТекстурная окраскаКомплексные работы

Я согласен на обработку персональных данных и с условиями политики конфеденциальности

8 800 444-70-63

© 2022 ВЕРИ САМАРА

НЕ ОФЕРТА

Вся представленная на сайте информация, касающаяся технических характеристик, стоимости услуг, носит информационный характер и ни при каких условиях не является публичной офертой.
Нажатие на кнопку «Заказать», а также последующее заполнение тех или иных форм, не накладывает на владельцев сайта никаких обязательств.
Присланное по e-mail сообщение, содержащее копию заполненной формы заявки на сайте, не является ответом на сообщение потребителя или подтверждением заказа со стороны владельцев сайта

•
  ул. Осипенко 3, стр. 4, 443110, Самара, Россия

ЧАСЫ РАБОТЫ

• Понедельник-Пятница

•
  08.30-18.30

• Суббота

•
  10.30-16.30

• Воскресенье

•
  По запросу

ВОСПОЛЬЗУЙТЕСЬ ПОИСКОМ

МЫ В СОЦ.

СЕТЯХ

ОСТАЛИСЬ ВОПРОСЫ?

•
  +7 (800) 444-70-63

•
  +7 (846) 274-44-63

•
  +7 (846) 246-44-63

•
  [email protected]

#
#
#

#

#

Кирпичная кладка Определение, типы и конструкция

🕑 Время чтения: 1 минута

Содержание:

• Кирпичная кладка Определение
• Типы кирпичной кладки
  • 1. Кирпичная кладка 2 в глине 8 9000 9000
• Типы кирпичей
• Кирпичная кладка
  • Материалы и оборудование, используемые в кирпичной кладке
  • Кирпичная кладка Подготовка к строительству
  • Кирпичная кладка Строительство0008
  • Вопросы, учитываемые при надзоре за конструкциями из кирпичной кладки

Определение кирпичной кладки

Кирпичная кладка является очень прочным видом строительства. Он построен путем систематического размещения кирпичей в растворе для создания прочной массы, способной выдерживать прилагаемые нагрузки. Существует несколько видов кирпича и ряд растворов, которые можно использовать для возведения кирпичной кладки.
Связь в кирпичной кладке, скрепляющая кирпичи между собой, производится путем заполнения швов между кирпичами подходящим раствором. Особые меры предосторожности следует соблюдать при смешивании и укладке раствора, так как это сильно влияет на характеристики и долговечность каменной конструкции.

Виды кирпичной кладки

1. Кирпичная кладка в глине

• Глина используется для заполнения различных швов кирпичной кладки.
• Толщина растворного шва 12 мм.
• это самый дешевый вид кирпичной кладки
• применяется для возведения стен высотой не более 4 м.

Рис. 1: Кирпичная кладка в глине

2. Кирпичная кладка в цементе

Этот тип кирпичной кладки строится путем укладки кирпичей в цементный раствор, а не в глину, которая используется при кирпичной кладке в глине. В таблице 1 представлены три основных класса кирпичной кладки из цемента.
Таблица 1 Различные классы кирпичной кладки из цемента и их описание

Рис. 2: Кирпичная кладка из цемента

Типы кирпичей

При строительстве кирпичной кладки используются различные виды кирпича, в том числе:

1. Обожженные глиняные кирпичи
2. Бетонные кирпичи
3. Силикатный кирпич (кирпич из силиката кальция)
4. Глиняные кирпичи с летучей золой
5. Инженерные кирпичи
6. Другие типы кирпича включают выпуклый, швеллерный, облицовочный, выпуклый и пустотелый кирпич.

Рис. 3: Типы кладочного кирпича

Кирпичная кладка

Материалы и оборудование, используемые в кирпичной кладке

1. Кирпич из раствора или каменной смеси0008
2. Рулетка
3. молоток
4. Шланг, уровень или теодолит
5. Мастерок Уровень
6. Тачка
7. Очки
8. Фуганок
9.  И другое оборудование по проекту и личным предпочтениям

Подготовка к кирпичной кладке

1. Проверьте уровень земли с помощью уровня, теодолита или уровня из прозрачного шланга.
2. Установить компоновку конструкции.

   Рис. 4: Схема каменной кладки

3. Отметка осей здания и выравнивание стен с использованием гипсового порошка, мела или подобного материала, отмечающая траншеи для фундамента.
4. После этого установить фундаментную стену, выдержать фундамент не менее двух суток до начала возведения кирпичной кладки.
5. Распределите кирпичи в несколько штабелей вдоль строительной площадки, чтобы потом сократить время и усилия.
6. Влажные кирпичи за несколько часов до начала работ. Это не только предотвращает поглощение слишком большого количества воды раствором, но и улучшает сцепление кирпичей и раствора.

Процедура возведения кирпичной кладки

1. Сначала смешайте раствор с водой и перемешайте до получения однородного и пластичного раствора.

   Рис. 5: Подготовка раствора

№

2. После этого равномерно нанести раствор на линию фундамента с помощью мастерка (для уложенного раствора рекомендуется толщина 25 мм и ширина в один кирпич).
3. Затем уложите на раствор первый ряд ложковых кирпичей. Начните со второго кирпича, нанесите раствор на головной шов каждого кирпича. После этого плотно вставьте кирпичи на место, чтобы раствор выдавился со всех сторон швов.

   Рис. 6: кладка кирпичей

4. Используйте уровень, чтобы проверить трассу на правильную высоту. Убедитесь, что кирпичи стоят вертикально и ровно.

   Рис. 7: Отвес кирпичной кладки

   Рис. 8: Проверка уровня кирпичной кладки

5. Разместите еще один ряд известкового раствора рядом с первым слоем, затем начните укладывать второй ряд.
6. Используйте два полукирпича, чтобы начать второй, чтобы убедиться, что первые два ряда расположены в шахматном порядке для структурных целей.
7. Чтобы закончить второй ряд свинца, положите три верхних кирпича и убедитесь, что они лежат вертикально и ровно.
8. Третий и пятый ряды состоят из носилок, аналогичных первому ряду. Четвертый ряд начинается с одиночной жатки, за которой следуют носилки. Используйте уровень, чтобы убедиться, что упреждение верное на каждом курсе. Наконец, эта схема кладки кирпича используется до тех пор, пока не будет достигнута заданная высота.

Вопросы, учитываемые при надзоре за кирпичной кладкой

При возведении кирпичной кладки следует соблюдать следующие моменты:

• Используйте кирпичи хорошего качества.
• Убедитесь, что кирпичные ряды расположены строго горизонтально.
• Вертикальность стены должна быть обеспечена путем частой проверки отвесом.
• При остановке работ кирпичную кладку следует оставлять с зубчатым концом.
• Следует избегать использования кирпичных бит.
• Не допускается поднятие стен более чем на 1,5 м в течение одного дня.
• Приподнять торцевые швы на глубину от 12 до 20 мм, чтобы использовать их в качестве ключа для штукатурки или расшивки.
• Кирпичная кладка должна регулярно выдерживаться в течение 2 недель.
• Толщина растворных швов должна быть 10 мм как по горизонтали, так и по вертикали.

Рис. 9: Кирпичная бита

Читать далее:
Допуски и качество изготовления для конструкции из армированной каменной кладки в соответствии с контрольным списком ACI для конструкции из каменной кладки

Кирпичная кладка по сравнению с кирпичной облицовкой | Carson Dunlop Home Inspection

Share This

Хотя этот вопрос не находится в центре дебатов о единстве, мы в Онтарио должны понимать, что канадцы в остальной части этой страны считают нас немного сумасшедшими из-за нашей привязанности к кирпичные дома. Наша теория состоит в том, что люди в Онтарио выросли на таких историях, как «Три поросенка». Мы хотим дом, который никто не может пыхтеть, пыхтеть и сдувать.

Чего большинство жителей Онтарио не осознает, так это того, что есть два совершенно разных типа кирпичных домов: облицованный кирпичом и полнотелый кирпич.

Полнотелая кладка

Полнотелая кладка также называется «Сплошной кирпич», «Двойной кирпич» и иногда «Кирпич и блок». В своей наиболее распространенной форме сплошная каменная стена состоит из внешнего слоя кирпича и внутреннего слоя кирпича (слой кирпича называется «виткой» в каменных кругах).

Причина, по которой полнотелая кладка является более точным описанием, чем полнотелый кирпич или двойной кирпич, заключается в том, что внутренняя сетка может быть не кирпичной. Поскольку внутреннюю сетку никогда не видно, кирпич иногда заменяют бетоном или шлакоблоком.

По мере того, как кирпичная стена увеличивается в высоту, возникает все большая и большая опасность того, что внутренняя часть отделится от внешней. Чтобы скрепить две перекладины вместе, устанавливаются перемычки, обычно через каждые шесть рядов. Снаружи шапочные кирпичи выглядят как обычные кирпичи, за исключением того, что они короче. На самом деле они имеют такой же размер, как и обычный кирпич, однако устанавливаются боком, так что торец кирпича виден снаружи здания. Выступающие кирпичи действуют как мост между внешней и внутренней ветвями и предотвращают их разделение.

Таким образом, в большинстве монолитных стен закладные кирпичи располагаются в каждом 6-м ряду или ряду. Иногда каждый кирпич в курсе является заглавным кирпичом, однако есть ряд общих шаблонов. Нередко можно увидеть два длинных кирпича, за которыми следуют два коротких, затем два длинных, а затем два коротких. (Длинные кирпичи, кстати, называются ложковыми.)

Иногда кирпичи кладут над окнами длинной стороной параллельно стене, но кирпич стоит на ее торце. Их называют солдатами.

Можно построить сплошную стену из каменной кладки, используя металлические связи, чтобы скрепить две кладки вместе. Когда это будет сделано, перекрывающие кирпичи не будут видны, и стену можно будет легко принять за облицованную кирпичом стену.

Чем же так хороша стена из массивной каменной кладки?

Нет сомнений, что большому злому волку будет труднее всего разрушить эту стену. Конструктивно сплошные каменные стены очень прочны и при правильном уходе могут прослужить сотни лет.

Что такое кирпичный шпон?

Если массивная кладка так хороша, то почему большинство кирпичных домов, построенных за последние 30 лет, строятся из облицовочного кирпича?

Во-первых, мы должны понимать разницу между облицовочным кирпичом и полнотелой кладкой. Самая большая разница в том, что при сплошной кладке кирпич держит дом. С кирпичной облицовкой дом держит кирпич!

Когда мы говорим «кирпичный шпон», мы не имеем в виду те маленькие тонкие кусочки, которые вы приклеиваете на кухонную стену. Мы имеем в виду честный кирпич. Тем не менее, стена имеет толщину всего в один сантиметр. За кирпичной облицовкой находится стена из деревянного каркаса, которая фактически поддерживает дом. Кирпичный шпон, по сути, является сайдингом!

Изоляция

Кирпичная облицовка стала нормой, когда строительные нормы стали требовать изоляции наружных стен. Одним из лучших изоляторов является воздух. Большинство хороших утеплителей ничего не делают, кроме как задерживают воздух; Вот почему большинство утеплителей легкие и пушистые. Кирпич не совсем легкий и пушистый. Поэтому это не очень хороший изолятор. Таким образом, дом из кирпичного шпона на самом деле представляет собой деревянный каркасный дом, в котором полость между стойками в стене можно изолировать.

Стены возводятся, обшиваются и часто изолируются еще до укладки кирпича. По мере установки кирпича к стене деревянного каркаса прибиваются металлические стяжки. Важно, чтобы они были прибиты к шпилькам, а не только к обшивке. Металлические связи затем сгибаются так, чтобы они были горизонтальными, где они заделываются в растворные швы при возведении стены из кирпичной облицовки. Кирпичная облицовка строится на внешнем крае фундаментной стены так, чтобы между кирпичной облицовкой и обшивкой оставался воздушный зазор в один дюйм.

Насколько водонепроницаем кирпич?

Короткий ответ — «не очень». При ветреном дожде влага будет проходить насквозь через кирпичную стену. Воздушное пространство в один дюйм позади кирпича позволяет этой воде стекать по задней поверхности кирпича. В нижней части стенной полости пластиковая или металлическая планка собирает воду и позволяет ей стекать через дренажные отверстия. Вы найдете дренажные отверстия, расположенные примерно на расстоянии 32 дюймов (каждый четвертый кирпич) вдоль верхней части фундаментных стен и над дверями и окнами.

Отверстия не только позволяют воде стекать из стены, но и позволяют ветру проникать за кирпич и создавать давление в однодюймовом воздушном пространстве между задней стороной кирпича и обшивкой. Хотите верьте, хотите нет, но это дополнительное давление воздуха уменьшает количество дождя, проникающего через стену.
